Схема вентиляции: какую выбрать

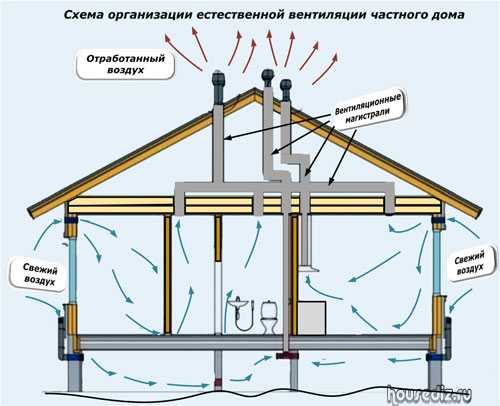

Вентиляция в каркасном доме может быть реализована по нескольким схемам. Но в целом идея у них общая. Различными путями внутрь здания попадает свежий воздух с улицы, а специально оборудованная вытяжная система, установленная в хозяйственных помещениях, вытягивает отработанный воздух наружу. Между помещениями с приточной и вытяжной вентиляцией осуществляется переток воздушных масс.
Самый простой способ организации перетока воздуха между комнатами – предусмотреть щели под межкомнатными дверями. Именно поэтому установка дверей должна выполняться с организацией определенного зазора между нижней частью полотна и напольным покрытием.
Если же конструкция не позволяет организовать этот зазор, необходимо сделать вентиляционные решетки в стене либо установить переточные каналы, чтобы циркуляция воздуха присутствовала. В крайнем случае делают самостоятельную вентиляцию внутри комнаты, но это значительно сложнее и дороже.
В любом случае, каждая более сложная и дорогая система вентилирует помещение лучше и энергоэффективнее, чем более дешевая и простая.
Как сделать вентиляцию в каркасном доме своими руками
Что такое каркасный дом? Это фундамент, на который устанавливается каркас из деревянных балок или металлических профилей, между элементами укладывается изоляция, и все это с обеих сторон облицовывается плотным материалом: фанерой, гипсокартонной плитой и другими. Конечно, отделка выполнена.
По этому же принципу обязательным является возведение перегородок, перекрытий и крыши. Если каркасный дом одноэтажный, не должно быть проблем с организацией вентиляции. Здесь приведена пошаговая инструкция о том, как сделать вентиляцию в каркасном доме своими руками (схема и порядок действий).
- Уже на этапе проектирования необходимо провести расчеты по воздухообмену и подобрать соответствующие размеры вентиляционных каналов. При установке принудительной вентиляции следует немедленно рассчитать мощность устанавливаемых вентиляторов.
- Самая простая схема – приточно-вытяжная система. Для этого между оболочкой в каркасном доме сначала на этапе строительства прокладываются пластиковые трубы. В случае вытяжки – вертикальная, в случае подачи – горизонтальная.
- Первый установлен в потолке, примыкающем к мансарде. Этот воздуховод должен быть проложен не менее чем на полметра выше кровельного покрытия. Оптимальное место – кухня или ванная комната. Лучше установить два канала из двух разных комнат.
- Другой устанавливается в нижней части стены в каждой комнате, или проводит установку нескольких труб в разных жилых комнатах.
- Единственное, что остается сделать, это установить вентиляторы на внешней стороне дома для приточных каналов, а на вытяжных воздуховодах для встраиваемого оборудования чердачного уровня.
- Все вентиляторы питаются от бытовой электросети 220 В.
Если каркасный дом представляет собой многоэтажную конструкцию, то выхлопная труба размещается в одной из перегородок, желательно в средней. Из него выводятся ветки во все комнаты, которые закрыты вдоль стен декоративными решетками. Главное, чтобы все вентиляционные отверстия были расположены под потолком.
Что касается каналов подачи. Здесь все остается по-прежнему – в нижних частях стен в каждой комнате. Вентиляторы установлены вдоль воздуховодов. Единственное отличие – один эффективный вентилятор в выходном канале.
Видео описание
Установка вентиляционного клапана выглядит следующим образом:
Принудительная вентиляци
Лучшим вариантом для постоянного проживания считается принудительная вентиляция, которая устанавливается еще в самом начале обустройства дома. Принудительный вариант воздухообмена достигается наличием вентиляторов на входе воздушных масс в помещения и на выходе. Это обеспечивает постоянную циркуляцию.
Принудительная вентиляция более сложная, но надежнее в плане воздухообмена Источник alladvices.ru
Большинство принудительных систем оборудуются автоматизацией, которая регулирует выход и вход воздуха. Очень часто вентиляция в каркасном доме под ключ устанавливается именно принудительного типа.
Особенности принудительного варианта:
- воздух поступает через всасывающие каналы приточного типа;
- при повышении в доме давления через вентиляцию на кухне и в санузлах выходит воздух отработанного типа;
- подача и выход воздушной массы приблизительно равны;
- весь процесс происходит с помощью механической тяги;
- при рекуперации тепла идет согрев входящего воздуха.
Стоит учесть, что дома из СИП-панелей обычно имеют встроенные вентиляционные каналы, что облегчает установку всей системы.
Смешанный тип
Смешанный тип является комбинированием механического (принудительного) и естественного варианта вентиляции. Отработка воздуха идет из помещений по каналам вентиляционного характера. Объем каналов и их размеры зависят от площади и размера строения.
Комбинированный тип вентиляции не всегда актуален в домах для постоянного проживания Источник komfortdom.bydgoszcz.pl
Стандартная система вентиляции при комбинировании строится на основе пропорций – 200 кв. метров обслуживает 7-8 каналов.
Сами каналы должны быть сделаны из пластиковой или асбоцементной трубы. В каждый из каналов монтируются вытяжные вентиляторы. Они могут быть с ручным или автоматическим запуском. При автоматическом режиме дополнительно требуются датчики влажности или инфракрасного типа. Первый вариант работает по показателям окружающего воздуха, а второй при появлении людей в помещениях.
Мощности вентиляторов рассчитываются специалистом при проведении проектного расчета вентиляции на основе характеристик строения и требований.
Приток воздуха создают на основе системы приточных каналов, встроенных в стены или окна.
Комбинированная система имеет один недостаток – в холодное время года в помещение поступает прохладный воздух. Поэтому такой тип вентиляции не применяется в строениях для постоянной работы. Либо устанавливается дополнительный обогрев помещения.
Актуальность вопроса
Индивидуальное строительство частных домов, которые предназначены для круглогодичного использования, говорит о том, что качество жизни медленно, но неуклонно растет.
Не секрет, что повышенным спросом пользуются дома, которые имеют каркасную конструкцию. И дело тут не только в том, что они, как правило, обладают приемлемой стоимостью.
Если дом построен грамотно, то по условиям проживания он ничем не отличается от других, более престижных, видов жилья. Это достигается за счет использования современных стройматериалов и технологий.
Вентиляция в каркасном доме – это важнейшая система, которая позволяет поддерживать оптимальный микроклимат внутри помещений.
Делаем вентиляцию своими руками
Если в комнатах трудно дышать, на стенах образуется грибок – это первые признаки отсутствия воздухообмена. Каркасный дом нуждается в вентилировании.
Вентиляция в каркасном доме, бюджетный вариант.
Обычным проветриванием проблему устраните временно. Здесь нужно продумать, как правильно сделать инженерную систему, чтобы она получилась простой, недорогой и эффективной.
Делаем самостоятельно расчет
Вентиляция работает правильно, когда смонтирована по расчетам. Кратность и объем воздухообмена регламентирован СНиП 31-01-2003 и ГОСТ 30494. На одного человека рекомендовано следующее количество поступления свежего воздуха за 1 час:
- во время сна или отдыха – 20 м3/час;
- во время бодрствования без нагрузок – 40 м3/час;
- во время активных физических нагрузок – 60 м3/час.
Кратность воздухообмена установлена для комнат разного целевого назначения. Значения можете рассчитать с помощью нашего онлайн калькулятора.
С учетом количества постоянно проживающих и временно пребывающих людей, рассчитайте объем воздухообмена в час для каждой комнаты и всего дома. Взяв за основу полученные результаты расчетов, подбирайте вентиляционное оборудование подходящей производительности.
Делаем проект, составляем схему
Нарушать конструкцию каркасных стен нежелательно. Обычно в проекте дома архитекторы предусмотрели места выхода на улицу приточных и вытяжных продухов. Владельцу недвижимости остается только установить приточные и вытяжные клапаны.
Схему прокладки воздуховодов по комнате составляйте сами с учетом удобства монтажа, эстетики и планировки жилого пространства. Дымоход от камина или печи разрешено использовать вытяжным каналом.
Чтобы снизить сопротивление системы для повышения производительности вентиляции, ограничивайте длину воздуховодов. Уменьшайте количество поворотов, изгибов, мест с сужением по диаметру труб.
Выполняем монтаж оборудования
Когда расчеты сделаны и составлена схема, закупите оборудование. Для монтажа понадобится слесарный инструмент, монтажная пена или герметик, метизы, анкерные болты. Перечень вспомогательных материалов определите по типу монтируемого оборудования.
Пример пошаговых действий монтажа вытяжки для душа и туалета.
- В верхней части стены выведите на улицу кусок ПВХ трубы под вытяжку. Если отверстия нет, просверлите в дереве при помощи электродрели с коронкой. Режущую насадку подберите по диаметру трубы. Когда гильза плотно войдет в отверстие, не придется заделывать зазоры монтажной пеной или герметиком.
- Соберите на полу участок воздуховода из трубы и фасонных элементов. Проверьте, чтобы по размерам канал соответствовал параметрам месту монтажа.
- Подготовьте 2 вентилятора для вытяжки: в туалет и душ. Подключите к электросети, проверьте работоспособность.
- Подготовьте хомуты, крепежи для монтажа оборудования. Закрепите детали анкерами и саморезами под потолком.
- Зафиксируйте под потолком собранный заранее на полу канал из ПВХ трубы и фасонных элементов. Для крепления трубы используйте хомуты. Канал соедините с выходящей через стену гильзой.
- От одного общего канала должно отходить 2 вытяжки с направленными вниз коленами для душа и туалета.
- Со стороны улицы на выходящую из стены трубу установите воздушный обратный клапан.
Установите вентиляторы в колена воздуховодов, закрепите хомутами и метизами. Подведите проводку, протестируйте работу вытяжек. Каждый вентилятор сможет работать независимо друг от друга, отводя грязный воздух по одному каналу из туалета и душа.
Виды вентиляции по зоне действия
По зоне действия вентиляция бывает локальной и общей. В первом случае имеется в виду установка кухонной вытяжки над плитой, а во втором – устройство вентиляционной системы в стене.
Помещения
В жилых помещениях важно обеспечить приток свежего воздуха. Вытяжная вентиляция обустраивается в местах с повышенной влажностью, перепадами температуры и неприятными запахами
Индивидуальные вытяжные каналы должны быть в следующих помещениях:
- санузел;
- кухня;
- душевая;
- ванная комната;
- котельная;
- гараж;
- прачечная;
- подполье;
- помещение хозяйственного назначения без окон;
- кладовая и гардероб.
Приточные клапаны в жилых комнатах можно установить в металлопластиковых окнах или стене. Клапаны имеют специальные заслонки для регулировки объема поступающего воздуха или полного перекрытия его доступа. Стеновые клапаны монтируются на высоте 2 м от пола или под подоконником возле батареи, чтобы поступающие холодные воздушные массы успевали подогреваться или смешиваться с теплым воздухом.
Вместо клапанов для доступа свежего воздуха можно открывать металлопластиковые окна в режиме микрощелевого проветривания. Чтобы воздух мог циркулировать в доме и попадать из жилых комнат в вытяжные вентканалы, под дверями оставляют щель или устанавливают в них переточные решетки.
Кухня и санузел
Локальная вытяжка обязательно устанавливается над кухонной плитой. Она включается только во время приготовления пищи. Для подключения кухонной вытяжки к системе вентиляции понадобится сделать отдельный канал. Если на кухне установлен бойлер, колонка или котел отопления, то этот агрегат подключается к специальному каналу для удаления продуктов горения. Кроме этого, на кухне обязательно должен быть отдельный вентиляционный канал, который располагают как можно выше под потолком, потому что именно в этой зоне скапливается теплый влажный воздух.
Канализационный стояк в санузле обязательно соединяется с вентканалом, выходящим на кровлю. Если его вывести через стену на улицу, то неприятные запахи могут втягиваться обратно в дом через открытые окна и форточки.
Кровля
Если гидроизоляция кровли нарушена или сделана неправильно, а также в случае, когда под крышей находится отапливаемое помещение, в подкровельном пространстве собирается конденсат. При недостаточной вентиляции пространства под кровельным покрытием конденсирующаяся влага приводит к появлению плесени и гнили на строительных конструкциях из древесины. В итоге деревянные материалы быстро портятся и утрачивают свою несущую способность.
Чтобы сделать вентиляцию кровли, в подшивке карнизов оставляют вентиляционные отверстия. Через них воздушные массы поступают в подкровельное пространство. Для выведения поступившего воздуха в коньке устанавливаются специальные аэраторы или другие элементы кровельной вентиляции. Разница давления и температуры воздуха заставляет воздушные потоки устремляться от входных отверстий в карнизах в сторону выходных отверстий в коньке. Благодаря этому влажный воздух быстро выводится из подкровельного пространства.
Подпольное пространство
Вентиляция подпола в частном доме нужна с целью защиты деревянных конструкций от порчи гнилью и плесенью. Также она обеспечивает защиту теплоизоляционных материалов и нижних венцов от намокания.
Если ниже находится цокольное помещение, то для его вентиляции устанавливаются продухи. Для экономии тепловой энергии в системы вентиляции встраивают рекуператор. Это специальное устройство с теплообменником, в котором подогреваются воздушные потоки.
Как сделать вентиляцию в каркасном доме
Для каркасных домов наилучшим выбором является принудительная вентиляция, которая способна обеспечить и сопровождать постоянное комфортное пребывание людей. В плане воздухообмена принудительная система является максимально надежной и эффективной. Для регулировки входных и выходных параметров воздуха многие принудительные системы дооснащаются средствами автоматизации.
Основные параметры принудительных систем для каркасных домов:
- Воздух циркулирует внутрь помещения через каналы приточного типа.
- Отработанный воздух выходит в отводные каналы с ростом атмосферного давления внутри помещений.
- Объем подачи и отвода воздуха равны с небольшой погрешностью.
- Весь объем циркулирующего воздуха «продвигается» средствами механического побуждения.
- Входящий объем воздуха прогревается рекуператором.
Рекуператор – специальная установка, которая пропускает через себя отработанный воздух и его теплом нагревает вновь поступающий.
При выборе системы вентиляции с механическим побуждением следует опираться нет только на конкретные параметры и значения, но и на возможные бытовые ситуации. К основным критериям, которыми определяется эффективность оборудования для вентилирования помещений являются:
- Снижение теплопотерь помещения, которое выражается в передаче тепла от отработанного воздуха свежему-приточному.
- Автономность системы.
В расчетах главным параметром является объем воздуха, поступающий в помещении за 1 час времени. Этот параметр определяется термином – скорость воздухообмена.
Важно! При расчетах важна не только квадратура помещений или их объем, но также и техническое назначение помещений, количество людей в нем и использование бытовых приборов с эффектом нагрева при работе. Для спален целесообразной величиной будет 60-80 м3/ч, а для больших залов и гостиных – 120-140 м3/ч. После определения производительности необходимо определиться с необходимостью прогрева входящего воздушного потока
Для этого монтируется автономный калорифер или рекуператор. Очень важным является то обстоятельство, что если для «обшивки» каркаса используются СИП-панели, то они уже оснащены встроенными вентканалами – это значительно облегчит установку всей системы
После определения производительности необходимо определиться с необходимостью прогрева входящего воздушного потока. Для этого монтируется автономный калорифер или рекуператор. Очень важным является то обстоятельство, что если для «обшивки» каркаса используются СИП-панели, то они уже оснащены встроенными вентканалами – это значительно облегчит установку всей системы.
Рекуперация
Вышерассмотренные разновидности вентиляции, имеют важный недостаток. Они значительно влияет на теплопотери — удаляя нагретый воздух и засасывая охлажденный, увеличиваются энергозатраты. По этой причине в энергоэффективных системах устанавливают одно дополнительное устройство — рекуператор. Это специальный блок, в котором по специальным каналам перемещается теплый воздух помещения и охлажденный с улицы, их много и они разделены перегородками. Поступающий с улицы воздух с помощью этих перегородок нагревается теплом, которое отдает вытяжной воздух.
Степень рекуперации изменяется при перемене скорости перемещения воздуха, вида рекуператора, от температуры. Суть этого устройства в том, что не затрачивается ни ватта дополнительной энергии, на подогрев поступающего с улицы воздуха. Еще в устройстве есть такие элементы как байпас и эффективный калорифер.
- Байпас — служит для отключения функции рекуперации. К примеру, в летнюю жару, нет необходимости нагревать прохладный воздух с улицы.
- Калорифер необходим нагрева воздуха во время сильных холодов.
Комнатные рекуператоры
Новое решение вентиляционной системы, которое используется для отдельной комнаты. Эти устройства монтируют в стену. Кстати как раз стена такого вида может действительно называться «дышащей». В основе — маленький теплообменник из керамики и вентилятор, который то засасывает наружный воздух, то выдувает внутренний.
Когда вентилятор удаляет теплый воздух, изготовленный из керамики теплообменник, нагревается. После этого, вентилятор начинает поставлять воздух с улицы, и нагретый теплообменник начинает подогревать его.
Цена на такие устройства существенная, а учитывая их предназначение даже на средний каркасный домик необходимо немало комнатных рекуператоров.
Практические рекомендации
При устройстве вентиляции нужно учесть такие моменты:
- Воздушные каналы в перекрытиях и стенах устанавливают, используя пластиковые трубы. Изделия из металла дороже, они боятся воздействия конденсата и становятся «мостиками холода», которые способствуют потере тепла;
- Диаметр каналов расположенных по горизонтали минимально сечением 100х100 мм, магистральные воздуховоды расположенные вертикально минимально сечением 120х120 мм;
- Кроме стен приточные клапаны устанавливают в оконные рамы;
- Если здание с воздуховодом газового котла или с трубой от печи, то необходимо устанавливать вентиляционную трубу рядом с ними;
Вентиляция плохо функционирует если:
- Во внутренних помещениях трудно дышать, спертый воздух. Войдя в дом, появляется желание проветрить помещение;
- На кухне и в санузле быстро развивается грибок по углам помещения. Естественная вентиляция не может снизить высокую влажность;
- Появляется конденсат на окнах;
- Правильно устроенная естественная вентиляция постоянно поставляет в жилые комнаты свежий воздух. Так организуется благоприятный микроклимат и стабилизируется влажность воздуха.
Вентиляция в постройке
Каркасные дома принято считать практически герметичными конструкциями, особенно в случаях, когда производится установка пластиковых окон и дверей. Если не организовать правильную вентиляцию, в помещении постоянно будет повышенная влажность воздуха. Влага выделяется человеком при дыхании, при приготовлении пищи, во время банных процедур. Стоит отметить, что организация вентиляции в каркасном доме – довольно дорогостоящее мероприятие.
Естественная вентиляция
Естественная вентиляция возникает в помещении самостоятельно за счет проникновения уличного воздуха через щели из-за неплотного прилегания дверей и окон. Если конструкция построена без нарушений, естественная циркуляция прекращается. Для организации вентилирования естественным путем устанавливают специальные воздушные клапаны, они имеют малые размеры и поэтому практически не заметны в конструкции.
Современные клапаны для естественной вентиляции оснащены специальными фильтрами, они очищают уличный воздух перед тем, как он попадает в помещение. Также решетками для защиты от грызунов в каркасном доме, плиц и поглотителями шума. В помещении на клапан устанавливается специальная заслонка, позволяющая контролировать силу воздуха.
Принудительная вентиляция
Этапы строительства жилого дома могут предусматривать сооружение не только естественной вентиляции, но и принудительной конструкции, которая позволяет добиться оптимального микроклимата в помещении. Чаще всего принудительные вентиляции сначала согревают уличный воздух и фильтруют его, и лишь потом запускают в помещение.
Система вентиляции в каркасном доме.
На рынке строительных материалов принудительные вентиляции представлены в широком разнообразии, поэтому можно подобрать систему по потребностям и финансовым возможностям.
Этапы строительство дома своими руками при возведении стен довольно просты, не требуют особых навыков и специфического инструмента, сборка всего дома очень схожа со сборкой конструктора
При организации вентиляции в доме обратите внимание на один важный момент – расчет мощности вентилятора лучше доварить профессионалу
Утепление
Чтобы утеплить каркасный дом, этапы строительства начинаются с прокладки ветрозащитного слоя, вне зависимости от используемого утеплителя.
Для утепления пола на пароизоляционную мембрану укладывается утеплитель, чаще всего используется минеральная вата
При работах с ватой крайне важно не допускать образование пустот и щелей. Толщина утеплителя для пола подбирается индивидуально в зависимости от региона строительства, при этом слой не должен быть меньше 150 миллиметров
Каждый новый слой минеральной ваты должен перекрывать место стыка материала
Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка
Каждый новый слой минеральной ваты должен перекрывать место стыка материала. Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка.
Укладываем минеральную вату в каркас дома.
Технология утепления стен каркасного дома аналогична. Между внешними панелями и наружной отделкой укладывается пароизоляционная мембрана, между панелями прокладывается два-три слоя утеплителя и гидроизоляционный материал.
Процедура утепления крыши проводится до завершения полной сборки конструкции. На потолочные балки герметично натягивается пароизоляционный материал, который забивается обычной фанерой толщиной до 25 мм. Сверху укладывается минеральная вата по правилам, описанным выше. Если потолок нельзя утеплять сверху, все работы производятся с внутренней стороны помещения. В случае использования чердачного помещения производится утепление сводов крыши по аналогичной схеме.
Внутренняя отделка
Правила при внутренней отделке каркасного дома:
- Работы по отделке помещения лучше проводить поступательно, не стоит начинать ремонт сразу во всех помещениях.
- Если в доме несколько комнат, то отделку начинают с самой дальней от входной двери.
- К работам приступают только после полного завершения строительства и прокладки всех коммуникаций;
- Отделка производится по принципу «сверху вниз».
Внутренняя отделка гипсокартоном.
Черновая отделка производится при помощи гипсокартона или ОСБ, они не только являются дешевым материалом, но и позволяют скрыть все недостатки стен. В качестве чистовой отделки можно использовать любые материалы, которые представлены на современном строительном рынке. Можно отделать каркасный дом своими руками, фото этапов строительства вы сможете найти на нашем сайте.
