Программы для создания плана эвакуации при пожаре

Общие правила

К наиболее популярным можно отнести:

• Автокаж.
• Майкрософт Висио.
• «План эвакуации 10».

Перед тем, как начать выполнение чертежа, требуется обязательно подготовить план в БТИ, где будут соблюдено расположение помещений, а также масштаб

Требуется обязательно закачать на ПК требуемое программное обеспечение и найти выбор условных знаков, которые важно применять в схеме. Под рукой должна быть инструкция, на базе которой будет составлен эвакуационный документ. Требуется подготовить цветной принтер с бумагой

Каждая схема обладает своими установленными размерами, которые важно соблюсти

Требуется подготовить цветной принтер с бумагой

Каждая схема обладает своими установленными размерами, которые важно соблюсти

Подробности

Применение программы для эвакуационного плана – Автокад

Рассмотрим первый этап:

1.  Начертите посредством линий схематичный «скелет». Он является стенами с дверными проемами.
2. Поставьте метки выходов, а также окна с лестничными пролетами.
3. Начните прокладывать эвакуационные пути на заводе. Они обязательно должны быть подведены до главного выхода. Обозначение должно быть в виде непрерывной линии, у которой на конце есть стрелочка. Путь к запасному или аварийному выходу прокладывают посредством пунктирной линии со стрелочкой.

Второй этап включает в себя следующие действия:

1. Напишите название схемы.
2. Выделите место, где должна быть подпись организационного руководителя, который утвердит документ.
3. Остается лишь распечатать готовый план.

При желании вы можете сделать рамочку из багетов, чтобы вставлять в нее эвакуационную схему.

Как сделать план эвакуации посредством ПО «План Эвакуации»

Оптимальным методом для черчения схемы эвакуации будет программа «План эвакуации 10». В ней пользователь может выполнить такие действия:

• Сделать эвакуационный план в автоматическом режиме для помещения, целого здания или одного этажа.
• Расставить специальные обозначения.
• Добавить таблицы с дополнительной информацией.

Посредством компьютерной программы можно выстраивать всевозможные объекты:

• Лифты.
• Лестничные клетки.
• Конструкции лестниц в здании.
• Дверные проемы.
• Стены.
• Окна.

Также эта бесплатная программа для создания плана эвакуации дает возможность применять любые знаки пожарной безопасности. Программа также помогает отмечать пути к выходу и отредактировать их, если это нужно. Тут удобно выстраивать дуговые повороты и использовать растровые изображения в качестве подложки. А вот векторный плановый формат потребуется для оформления. Также в приложении есть готовые информационные таблицы. Их использование упрощает, а также ускоряет выполнение работ. У программы есть все характерные для векторных редакторов возможности.

Обратите внимание, что для изготовления планов даже есть шаблоны под чертежи, справочная система и инструкция в виде видеоролика с подробнейшим объяснением. Ее можно найти на официальном сайте разработчика. Также программа может работать с 50-ю векторными и растровыми форматами

Пользователи самостоятельно удаляют и добавляют шаблоны, если нужно

Также программа может работать с 50-ю векторными и растровыми форматами. Пользователи самостоятельно удаляют и добавляют шаблоны, если нужно.

По окончанию установки программного обеспечения на РК процесс вычерчивания схем станет автоматическим. Запуск программы дает возможность объединять стены, а также встраивать в них дверные и оконные шаблоны. Условные знаки в полной мере соответствуют ГОСТам. Ссылки для скачивания программы, которые есть на сайте разработчика, регулярно проверяют роботы для того, чтобы обеспечивать их функционирование на высшем уровне.

Альтернативное решение – программа Visio для эвакуационного плана

Такая программа является многофункциональным и мощным продуктом. Для рабочего процесса в данном приложении пользователю даже не потребуется иметь специальные знания в математической области. Вовсе необязательно быть по образованию программистом, чтобы уметь использовать креативные шаблоны. Созданные в программах чертежи дополняются требуемыми встроенными элементами.

В библиотеке такого продукта пользователь сможет найти разные условные обозначения:

• Обозначения для техники от пожара.
• Значки пожарной безопасности.
• Знаки для извещения о пожаре.

Программу также можно применять для создания схем с любым уровнем сложности. Качественный план можно создать самостоятельно после того, как вы ознакомитесь с работой приложения. Учиться работать с ним недолго, хоть и изображения создают посредством применения векторов.

Изготовления эвакуационных планов стало посильной задачей для рядовых менеджеров предприятий, которые являются уверенными пользователями компьютеров. Понятная и простая инструкция дает возможность быстро научиться работать с ПО. Не стоит забывать про обязательно условие для того, чтобы создавать правильных эвакуационную схему – точная привязка к плану здания.

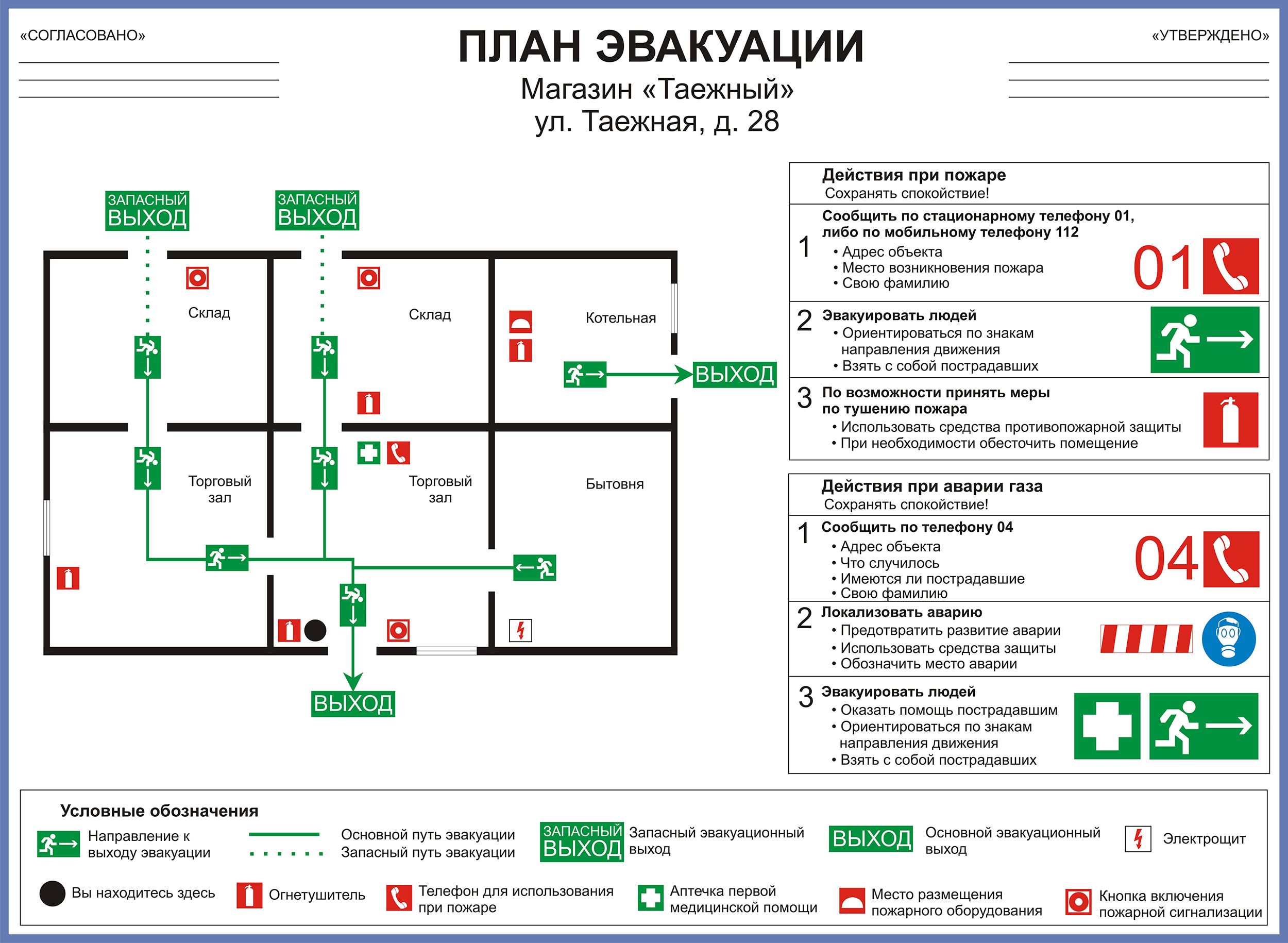

Из чего состоит план эвакуации

План эвакуации состоит из графической и текстовой частей.

В графической части отображают поэтажную или секционную планировку объекта (согласно п. 6.2.3 ГОСТ Р 12.2.143-2009). При этом обязательно указывают:

• эвакуационные пути и выходы;
• лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;
• места размещения самого плана эвакуации;
• места размещения средств противопожарной защиты, средств связи;
• способы оповещения о возникновении чрезвычайной ситуации (пожара и т. д.);
• порядок и последовательность эвакуации людей;
• обязанности и действия людей, в том числе порядок вызова пожарных подразделений и т. д.

Сколько планов эвакуации нужно разработать, если на этаже два лестничных прохода

Количество планов эвакуации не зависит от количества и расположения лестничных клеток.

Требования к изготовлению и утверждению планов эвакуации определены ГОСТ Р 12.2.143-2009.

Планы эвакуации могут быть этажными, секционными, локальными и сводными (общими).

Планы эвакуации должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

• эвакуационных путей и выходов; лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;
• места размещения самого плана эвакуации;
• места размещения средств противопожарной защиты, спасательные и медицинские средства связи, обозначаемые знаками пожарной безопасности и символами ИМО.

Высота шрифта надписей на плане должна быть не менее 3 мм, а высота знаков безопасности и символов – в пределах 8–15 мм. На одном плане эвакуации знаки безопасности и символы выполняют в едином масштабе (ГОСТ Р 12.2.143-2009).

Внимание

При проведении работ по реконструкции или перепланировке объекта в план эвакуации обязательно вносят соответствующие изменения.

В текстовой части плана размещают пояснения смыслового значения знаков безопасности, символов и условных графических обозначений, а также перечисляют:

• способы оповещения о возникновении чрезвычайной ситуации (пожара и т. д.);
• порядок и последовательность эвакуации людей;
• обязанности и действия людей, в том числе порядок вызова пожарных подразделений и т. д.

Текстовая часть должна содержать инструкции о действиях в условиях чрезвычайной ситуации, дополненные знаками безопасности и символами.

План эвакуации размещают таким образом, чтобы правильно читалась его текстовая часть. Место размещения самого плана на плане эвакуации отмечают точкой «Вы находитесь здесь».

Ситуация

Должна ли быть дата разработки (не только год, но и число) на плане эвакуации

Да, на плане эвакуации в правом нижнем углу должна быть указана дата изготовления плана (только год).

Требования к изготовлению и размещению планов эвакуации определены ГОСТ Р 12.2.143-2009 «Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля», утвержденным приказом Ростехрегулирования от 23 июля 2009 г. № 260-ст.

Данным ГОСТом определено, что в левом нижнем углу плана эвакуации необходимо указать наименование организации – разработчика плана эвакуации. В правом нижнем углу плана эвакуации наносится маркировка в соответствии с требованием пункта 10.1 ГОСТ. В частности, там должно быть указано:

• наименование и торговый знак изготовителя;
• дата изготовления (год);
• яркость свечения в мкд/м через 10 и 60 мин после отключения источников освещения (накачки);
• длительность послесвечения в минутах.

В России

Люди

Здания, сооружения

На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек, а также в номерах гостиниц, кемпингов, мотелей и общежитий:п. 89 руководитель организации должен обеспечить наличие планов эвакуации людей при пожаре.:п. 7 Для каждой станции метрополитена разрабатывается план эвакуации пассажиров, который находится в помещении дежурного по станции.:п. 250

На объекте защиты с массовым пребыванием людей руководитель организации обеспечивает наличие инструкции о действиях персонала по эвакуации людей при пожаре, а также проведение не реже одного раза в полугодие практических тренировок.:п. 12

При разработке проектной документации в графической части указываются схемы эвакуации людей из зданий (сооружений) и с прилегающей к зданиям (сооружениям) территории в случае возникновения пожара, а также дополнительно поэтажные планы зданий с указанием путей эвакуации инвалидов.

На плане эвакуации людей при пожаре обозначаются места хранения первичных средств пожаротушения.:п. 7 Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий планах эвакуации людей.

Транспортные средства

На пассажирском судне в целях обеспечения пожарной безопасности должны быть разработаны схемы путей эвакуации с указанием всех возможных путей эвакуации пассажиров и экипажа из различных помещений и отсеков, включая использование иллюминаторов и производство вырезов в конструкциях судна. Указанные схемы должны располагаться на видных и хорошо освещенных местах. Полный комплект схем путей эвакуации должен быть оформлен в виде стенда, расположенного в вестибюле судна.

Обоснование безопасности проекта аттракциона включает планы с изображением запасных выходов и их размеров (с проверкой расчетов для закрытых помещений предназначенных для 400 посетителей и более), специальные инструкции на случай пожара, инструкцию по эвакуации пассажиров с аттракциона при возникновении нештатных ситуаций.

Материальные ценности и животные

Для музея, картинной галереи должен быть разработан план эвакуации экспонатов и других ценностей. А для цирка и зоопарка план эвакуации животных.:п. 106

Для помещений для хранения (стоянки) транспорта в количестве более 25 единиц, расположенных на объектах транспортной инфраструктуры разрабатывается план расстановки транспортных средств с описанием очередности и порядка их эвакуации при пожаре.:п. 247

При разработке проектной документации в графической части указываются схемы эвакуации материальных средств из зданий (сооружений) и с прилегающей к зданиям (сооружениям) территории в случае возникновения пожара.

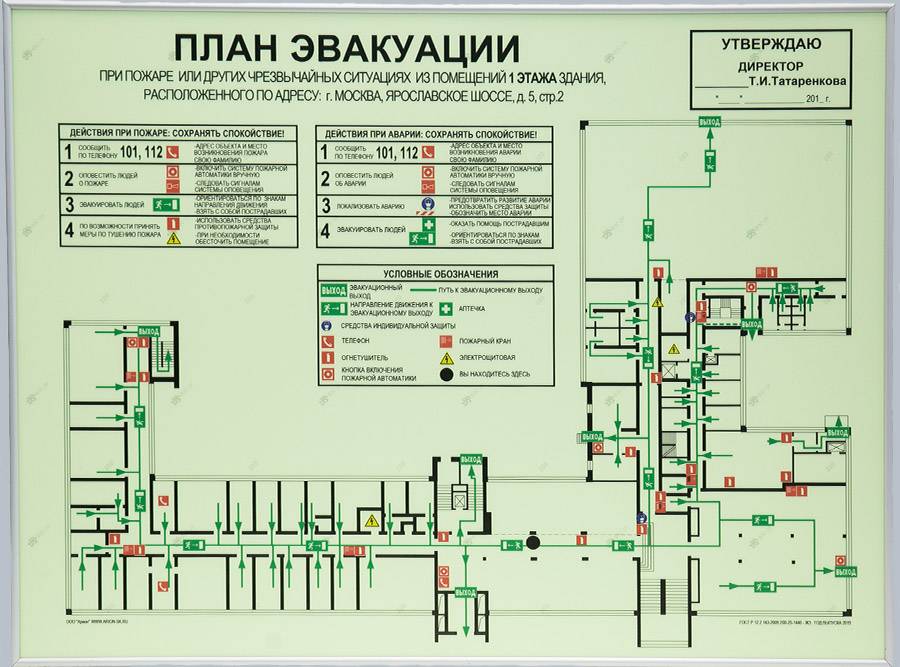

Размеры и особенности оформления плана эвакуации при пожаре

Размер плана зависит от площади объекта, количества аварийных выходов и его назначения. Секционные и этажные планы имеют размеры 600х400 (формат А2), локальные – 400х300 (формат А3).

Планы изготавливаются только из фотолюминесцентных материалов (ГОСТ Р 12.2.143-2009). Фон должен быть белым, надписи и символы делаются чёрного цвета. Минимальная высота шрифта – 3 мм. Необходимые фотометрические характеристики для материалов изготовления (ФЭС):

• яркость после отключения осветительных приборов – от 180 мкд/м² (через 10 мин) и от 20 мкд/м².(через 60 мин);
• послесвечение (длительность) – 24 часа.

Каким должен быть план

Стандартные требования к графической составляющей – наличие планировки объекта по этажам или секциям, в которой должны указываться:

1. Маршруты вывода людей, выходы и точки расположения противопожарных, спасательных средств и аптечек;
2. Расположение аварийных эвакуационных путей, открытых лестничных площадок и внешних лестниц открытого типа, на которых не скапливается дым;
3. Точки нахождения собственно плана эвакуации;
4. Местонахождение средств спасения при пожаре с соответствующими маркерами безопасности;
5. Местонахождение противопожарных средств защиты с соответствующими маркерами безопасности.

Стандартные требования к текстовой составляющей:

1. Пояснения по оповещению о ЧС;
2. Последовательность и порядок эвакуации персонала и посетителей;
3. Порядок действий и обязанности персонала, включающий в себя пояснения по вызову пожарников или МЧС, скорой помощи, и т.д.;
4. Пояснения по аварийному отключению опасных приборов и агрегатов, по отключению опасного напряжения, и т.д.;
5. Пояснения по ручному или дублирующему включению пожарных систем и установок с аварийной автоматикой.

Текстовая составляющая плана эвакуации в Москве или других городах должна включать в себя документацию, рекомендующую действия в условиях ЧС, сопровождаемую наглядными обозначениями и общепринятыми символами.Правильно составленный план и схема – пример

Пошаговая инструкция

Чертеж вы делаете на основании планировки сооружения. Когда площадь одного этажа свыше 1 тыс. кв. м, применяют секционную схему разбивки, у каждого этажа она должна быть отдельной. Хорошо, если имеется в электронном виде поэтажный план. Когда есть только бумажный вариант, тогда работа усложняется. План сначала сканируют с помощью специального оборудования. Получившееся изображение служит в качестве подосновы, позволяющей правильно оформить схему эвакуации. Необходимо доподлинно выполнить графическое изображение, это невозможно без плана по этажам. Нельзя делать чертежи просто «на глазок».
Чтобы иметь четкое представление, как нарисовать план дома, осмотрите каждое помещение. При этом следует отметить на бумажной схеме места, где будут располагаться телефоны, инвентарь, позволяющий эффективно тушить пожар, пожарные краны, сигнализация, при пожаре срабатывающая в автоматическом режиме, выходы. Если вы подготовили уже электронную версию документа, тогда можете работать прямо с ней. Необходимо указать точное количество людей в каждом помещении, которые находятся там постоянно
Следует также принимать во внимание, сколько в комнате посетителей может быть одновременно

Важно предотвратить возникновение столпотворения у выхода
В случае большого скопления людей должны быть предусмотрены резервные пути.

План в электронном виде обязательно необходимо распечатать. Его изготавливают с помощью метода полноцветной печати и ламинирования. При разработке планов эвакуации возможно применение альтернативных способов. Схемы распечатывают план на струйных принтерах на фотолюминесцентной бумаге. Изделия делают в соответствии с ГОСТом: показатели свечения и пожарная безопасность отвечают требованиям. Изготовление схемы на высококачественном пластике с последующим покрытием пленкой. В каталоге можно найти любой интересующий образец плана:

• общего;
• секционного;
• этажного;
• локального.

Заказать или сделать своими руками

Разработка плана эвакуации.

План эвакуации создается строго по требованиям ГОСТа организацией, которая обладает официальным разрешением на осуществление деятельности.

Далее проект карты утверждает руководитель компании и ее воспроизводят с помощью фотолюминесцентной краски.

Заказать план-карту можно в специализированном онлайн-магазине. Выбор формата осуществляется в соответствии с запросом клиента и размером помещения: 60×40 см – для этажных и секционных схем-карт; 40×30 см – для локальных. Консультанты предлагают примеры, на которые можно опираться при создании карты. Цена зависит от величины желаемого шаблона.

Если руководитель не желает заказывать (покупать) карту, а решает сделать ее силами сотрудников, стоит внимательно изучить образец схемы эвакуации при пожаре (его можно скачать в интернете) и придерживаться следующих правил:

1. Осмотрите здание и оформите доподлинную планировку со схематическим планом каждого этажа. Не забудьте указать все необходимые элементы (аварийные выходы, лестницы, огнетушители и т. д.).
2. Оцените размер и безопасность путей эвакуации.
3. Выполните чертеж с помощью любой известной вам компьютерной программы.
4. Отметьте все пути (эвакуационные и главные), по которым люди смогут покинуть здание.
5. Не используйте декоративные элементы, указывайте абсолютно всю необходимую информацию (места расположения телефонов, кабинетов и комнат, пожарных кранов, инвентаря и т. д.).

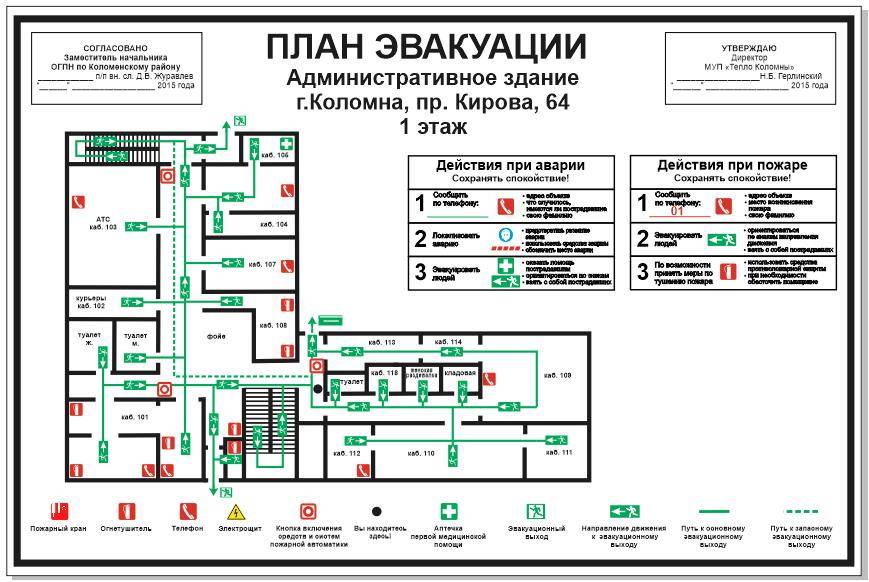

Требования по ГОСТ

К содержанию

Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.

Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:

• Выходы для эвакуации, а также короткие и безопасные пути к ним
• Лестничные клетки, лестницы и аварийные эвакуационные выходы
• Места, где находятся ПЭ
• Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»

В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:

• Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
• Очерёдность и порядок эвакуации людей
• Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
• Информация о аварийном отключении электропитания, различных механизмов и оборудования
• Информация о ручном отключении пожарных систем, установок и автоматики

Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.

Графические части этажных планов также дополняются номером этажа.

К форме

Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.

В качестве фона используется жёлто-белый или белый цвет.

Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.

Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.

К размещению

ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:

• В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
• План должен находиться в хорошо освещаемом месте
• Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
• План эвакуации нельзя закрывать различными предметами
• ПЭ не должен сливаться со стеной
• План должен хорошо просматриваться

Требования пожарной безопасности к планам эвакуации

Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:

• п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
• п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
• п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
• п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.

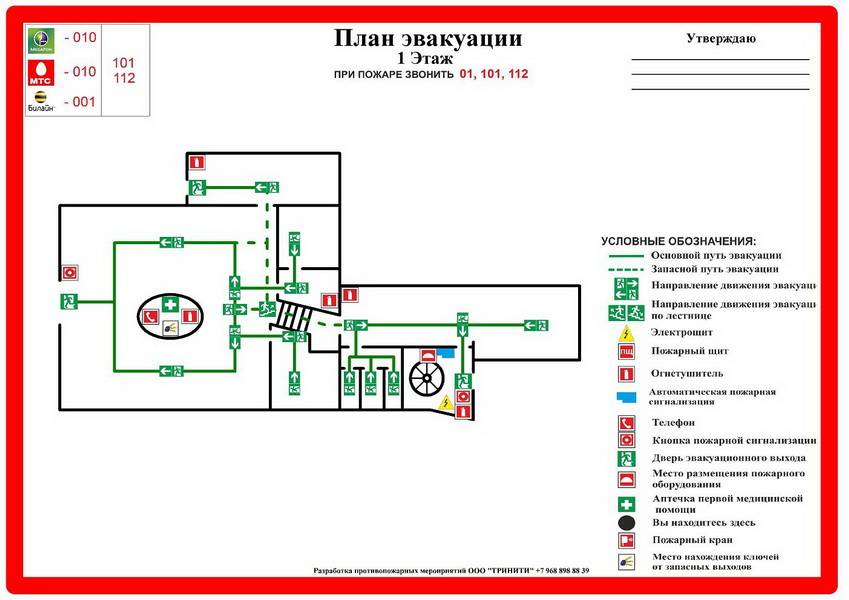

Правила составления плана эвакуации при пожаре

Создание плана эвакуации предполагает разработку текстовой и графической его части. Текстовый формат не менее важен, чем схема. В нем указывается:

• зона расположения систем оповещения людей о пожаре, данные ответственных за оповещение и способы подачи сигнала в случае возникновения ЧС;
• этапы спасения людей с пошаговыми действиями ответственных за вызов пожарной и медицинской бригады;
• порядок аварийного отключения электроприборов и автоматических систем противоаварийной и пожарной безопасности.

Графическая часть – непосредственно схема, которую размещают на видном месте по пути аварийного следования. Она обязательно включает в себя поэтажную планировку здания с графическим обозначением:

• направления эвакуационных выходов;
• расположения лестничных клеток и пролетов;
• аварийных выходов;
• мест расположения табличек по этажам;
• мест расположения средств противопожарной защиты и аварийной связи.

Относительно друг друга графическая и текстовая части могут находиться рядом, но чаще всего пояснения располагают под схемой. Они являются обязательными составляющими плана эвакуации и не могут располагаться на значительном расстоянии друг от друга.

Новые требования к плану эвакуации регламентируют размер табличек для схемы. В расчет берут площадь помещения, количество аварийных и эвакуационных выходов. Локальные планы делают на табличках размером 400*300 мм. Этажные и секционные – 600*400 мм. Обязательное условие – поверхность табличек должна быть из фотолюминесцентных материалов. Фон – белый или белый с желтым оттенком.

Утвержден также единый образец, по которому делают планы эвакуации при пожаре:

• размер знаков в графической части – 8-15 мм с соблюдением единого масштаба в рамках одной схемы;
• цвет шрифта выдерживается согласно ГОСТу Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний»;
• размер шрифта – от 3 мм;
• оформление путей эвакуации – сплошная зеленая линия со стрелкой по направлению выхода;
• пути аварийных и запасных выходов обозначают пунктирной зеленой линий со стрелкой по направлению движения.

Требования к размещению:

• расположение в тех местах, которые обозначены в самой схеме;
• расположение на каждом этаже и в главных коридорах по пути к выходу;
• обязательное расположение в самом удаленном от аварийного выхода месте;
• хорошее освещение схемы;
• максимальное расстояние между соседними табличками – 60 м;
• свободный обзор схемы с любого ракурса.

Таблички разрабатывают организации, получившие разрешение на данный вид деятельности согласно постановлению Правительства РФ № 1225 от 30.12.2011 г. Приказ об утверждении плана эвакуации при пожаре подписывается непосредственно руководителем предприятия.
