Пеноплекс под стяжку пола: Устройство и толщина стяжки – Способы укладки

Минимальная стяжка

Согласно СНиП минимальная высота стяжки в конструкции пола может быть равна 2 см. Но здесь есть одна особенность, заключающаяся в том, что в зависимости от материала минимальная высота стяжки может быть разной. Если стяжка делается на основе металлоцемента, то слоя в 2 см будет вполне достаточно. Если никакого армирующего элемента в составе заливки не предусмотрено, то минимальная высота слоя не может быть меньше 4 см.

Заливка тонкого покрытия может быть осуществлена только при соблюдении нескольких условий, к которым относятся уже имеющийся черновой пол, выровненная черновой стяжкой поверхность и отсутствие арматуры. Тонкую стяжку не рекомендуют использовать в помещениях технического назначения, а также там, где механическая нагрузка на полы очень высока. В квартире к числу таких комнат относятся кухня, ванная и прихожая – здесь специалисты советуют заливать довольно толстую стяжку.

Тонкая стяжка применяется для создания выравнивающего слоя, необходимого для дальнейшего проведения работ. Последовательность работ на ровном грунтовом покрытии выглядит следующим образом:

• Насыпается слой из щебня и песка, выравнивается и качественно уплотняется;
• Укладывается гидроизоляция, в качестве которой подойдет простая полиэтиленовая пленка;
• Устанавливается армирующая сетка и выставляются маяки;
• Заливается сам бетонный раствор.

Минимальная толщина стяжки пола с применением армирующей сетки не может быть меньше 4 см. Из-за наличия сетки и небольшой высоты стяжки бетон, используемый для заливки, должен быть изготовлен из щебня мелкой фракции. Соблюдение этого требования позволит залить раствор тонким слоем, а итоговая стяжка получится достаточно прочной. Для повышения прочности покрытия рекомендуется добавлять в раствор специальные пластификаторы.

Последовательность монтажа

Обогревательная конструкция может монтироваться в стяжку из бетона или специальные пластины, распределяющие тепло без стяжки:

1. на очищенное от различного мусора основание из сборного железобетона послойно укладывается весь нужный материал. Сначала выравнивается поверхность при помощи стяжки из песчано-цементной смеси. Устраняются при этом все неровности. Над этим слоем укладывается гидроизолятор, в качестве которого может служить рубероид, пленка полиэтиленовая (ее поднимают на стены на высоту до 15 см);
2. новый слой из плит пеноплекса выкладывается вплотную друг к другу и к стенам. Здесь используется строительный скотч для предохранения от попадания влаги из бетонного слоя через стыки. Эта процедура проста – проклеиваются скотчем места соприкосновения плит пеноплекса. Для дальнейшей прокладки крепится монтажная сетка;
3. укладка труб – следующий слой. Специальными хомутиками закрепляются трубопровод к монтажной сетке и проводится опрессовка (обжатие) системы. В трубах поддерживается рабочее давление. Заливают бетонную стяжку толщиной 3-5 см.

По такому же принципу укладывается и кабельный (электрический) теплый пол. К монтажной сетке в этом случае прикрепляется электрический кабель. После укладки осуществляется проверка работоспособности устройства. Далее заливается новый слой стяжки.

При монтаже теплого пола по грунтовой основе укладывается дополнительно теплоизоляционная песчаная подушка.

Рекомендуем: Как уложить тёплый пол на доски?

После просушки стяжки начинается укладка финишного верхнего покрытия

Очень важно правильно выбрать покрывающий материал, который будет хорошо пропускать тепло, чтобы обогрев пола давал ожидаемый эффект

Советы по финишной отделке

Готовая стяжка по пеноплексу закрывается финишным покрытием. Это может быть керамический плиточный материал на клеящем составе или, например, плавающий пол на пробковой подложке.

Точные рекомендации производитель по стандартной толщине слоя стяжки, которую заливают на пеноплекс, не дает.

Профессионалы в строительном деле советуют делать ее не меньше 0,4 м. Такой размер надежно укрепляет поверхность, выдерживает различные переменные нагрузки, не проседает при эксплуатации.

Верхние конструкции полов не опирают на изоляционный слой без устройства стяжки. Она необходима для равномерного распределения возникающих нагрузок сверху по площади поверхности опоры. Укладывать армирующие сетки совсем не обязательно. Лучше правильно рассчитать толщину стяжки. О том, как сделать стяжку по пеноплексу, смотрите в этом видео:

Запас на пеноплекс при расчете количества, необходимого для приобретения, составляет 5-10%.

Настильный способ укладки теплого пола

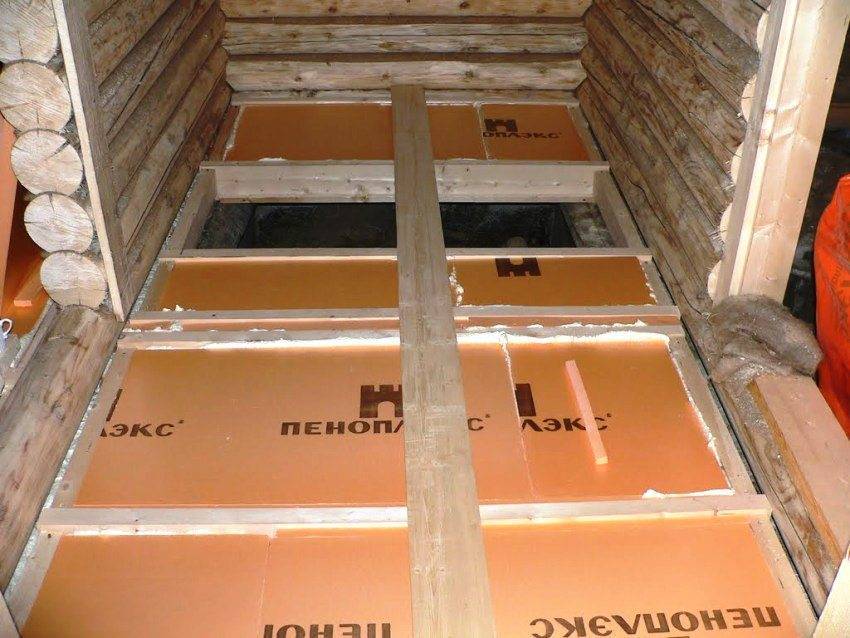

Пенополистирол для теплого пола на деревянных лагах

Бетонная стяжка способствует равномерному прогреву пола. Однако если ее укладка невозможна, трубы водяного контура могут монтироваться в теплораспределительные пластины.

На начальном этапе работ по монтажу теплого контура безбетонным методом также подготавливается черновое основание: оно должно быть ровным и чистым. На черновой пол укладывается слой гидроизоляции и плиты пеноплекса, скрепляясь между собой строительным скотчем.

Основным отличием настильного метода от бетонного является невозможность использования гладких плит пеноплекса

Электрический вариант обогрева может укладываться на пеноплекс без стяжки только в том случае, если используется не кабельная система, а специальные маты.

Монтаж легкой, настильной системы теплого пола

Далее, как и в предыдущем случае, производят проверку работоспособности систем и приступают к укладке финишного покрытия. Ламинат можно укладывать непосредственно на теплоотражатели, предварительно положив на них подложку. А плитке и другому покрытию, разрешенному производителем для эксплуатации с системами теплого пола, требуется ровная поверхность. Поэтому на теплораспределительные пластины укладывают лист фанеры, ОСП или влагостойкого гипсокартона.

Теплораспределяющие пластины в плавающих полах

Как найти уровень пола

Для профессиональных строителей это самый важный показатель на чертежах. Именно к нему привязываются размеры и пространственное положение всех остальных элементов строения: глубина залегания фундамента, размещение оконных и дверных проемов, чертежи стропильной системы и т. д. Уровень пола считается нулевой отметкой, все, что ниже его, на чертежах обозначается со знаком минус, все, что выше ­– со знаком плюс.

Схема определения нулевого уровня: AB — ровный эталон, CD — наивысший уровень пола для будущей стяжки

Как делать разметку?

1. Установите лазерный уровень в рабочее положение. Это очень ответственный этап. Не нужно спешить, все действия должны отвечать рекомендациями производителя.
2. Замерьте расстояние от лазерной линии до пола. Замеры следует делать по всему периметру помещения.
3. Найдите стену, около которой высота лазерной линии от пола меньше всего. В этом месте будет минимальная толщина стяжки. Как уже выше упоминалось, она не может быть меньше трех сантиметров, но параметры могут корректироваться с учетом особенностей половых покрытий.
4. Суммируйте все элементы пола в зависимости от его типа: высоту лаг и толщину натуральных досок, толщину слоя клея и параметры керамической плитки и т. д. На эту сумму следует опускать плоскость маяков, только так можно правильно выйти на проектный ноль помещения.

При использовании лазерного уровня разметку сделать проще. Направляем уровень на стену и делаем отметки на нужной высоте, также соединяем их

Если стены ровные, то намного проще сделать несколько меток на них при помощи рулетки, а потом отбить по ним линии веревкой с синькой. По периметру помещения должны быть линии расположения маяков. Это намного упрощает и ускоряет дальнейшие работы. Почему? Нет надобности постоянно контролировать положение маячков рулеткой. Делать одному это сложно, нужно работать двумя руками: держать рулетку и проверять положение маяка. Если на стенах отбиты линии расположения металлических планок, то выставлять их можно при помощи правила или длинного пузырькового уровня. Уровень контролирует горизонтальность планки и одновременно немного меняет ее положение по горизонтальности. Работы идут быстро, выставленные маячки точно отвечают расчетным параметрам.

Установленный маяк

Уложенный профиль и процесс выравнивания пола

При отсутствии лазерного уровня работы по установке маяков можно сделать и простейшим водяным. Кстати, этот метод самый точный и исключает вероятность каких-либо ошибок из-за неправильной установки прибора. Кроме того, сокращается время для разметки, водяной уровень дает возможность находить сразу линии расположения маяков и обивать их на стенах.

Уровень строительный водяной

Наилучшим вариантом для сухой стяжки пола является металлический профиль в форме буквы П (П-образный). Высота стенок должна быть от 27 мм. Такой профиль укладывают и фиксируется острыми концами вверх

Утепление на грунтовое основание

На грунтовое основание, без главных плит фундамента рекомендуется производить укладку пеноплекса, используя следующую технологию.

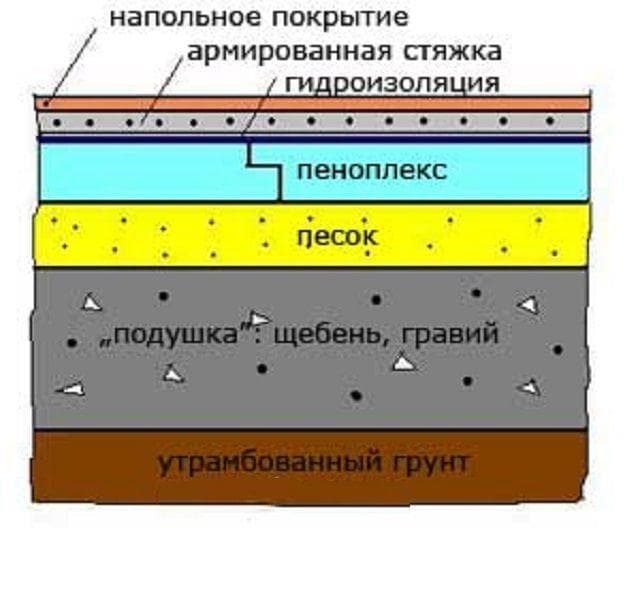

Стандартная схема утепления предполагает наличие слоя пароизоляции под лист пеноплекса, в некоторых случаях эту операцию пропускают. Слои утепления располагаются таким образом:

• грунт;
• щебень (или гравий);
• песок;
• плиты пеноплекса;
• гидроизоляция;
• армирующая сетка;
• цементная стяжка;
• чистовой пол (ламинат, паркет, линолеум и пр.).

Грунтовое основание ровняется, утрамбовывается и сушиться. Слой щебня, высотой около 40 см, плотно укладывается и утрамбовывается. На щебневую подушку насыпается песок слоем около 10 см.

Некоторыми мастерами применяется измененная технология в чередовании укладки слоев:

• грунт;
• щебень;
• песок.

На грунт насыпается гранитная крошка, щебень или гравий. Затем все обильно поливается водой и утрамбовывается. После этого производится сушка грунта.

Данные правила при строительстве рекомендуется использовать только в теплое время года, чтобы грунт имел возможность достаточно просохнуть. Затем насыпается сухой песок.

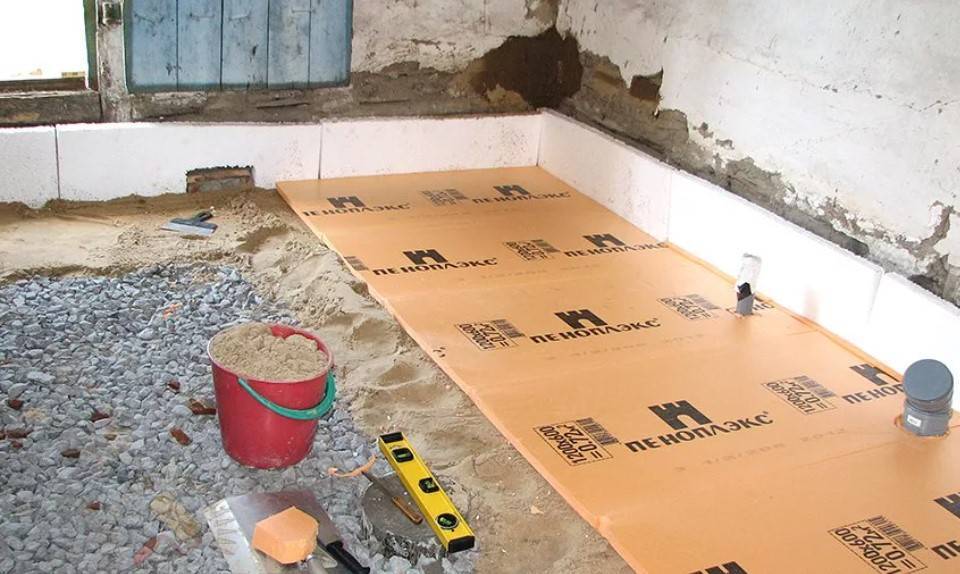

На полученное основание ложится пеноплекс, швы можно склеить скотчем (или использовать клеевой раствор). На застеленные в шахматном порядке листы, накладываются слои гидроизоляции, на которые монтируется армирующая сетка.

Процесс теплоизоляции

Для последующей цементной стяжки используются металлические ячеистые армирующие сетки. Высота сетки не должна превышать 25 см. Заливают пол цементным раствором, проверяя уровнем.

Если утепление пола на первом этаже частного дома делается своими руками, следует обратить внимание на то, что в пеноплексных плитах возможно понадобиться вырезать отверстия под трубы коммуникаций. Этот этап работ следует произвести после укладки песка, при первых замерах

Основные правила монтажа пеноплекса

Перед тем как стелить пеноплекс определяют требуемые эксплуатационные характеристики и особенность пола. Но есть общие правила при укладке утеплителя, соблюдение которых позволит не тратить время и средства.

Варианты утепления пеноплексом

Правильный расчет квадратуры утепляемого пола и выбор соответствующей толщины плиты. Пеноплекс выпускается шириной от 2-х до 10 см, при стандартной ширине (60 см), длина листа от 120 до 240 см. Продается материал блоками от четырех до 20 листов.

Плита должна стелиться на ровную поверхность независимо от того, какой пол (черновой, грунтовый, бетонный).

Какой пеноплэкс выбрать под стяжку пола

Любой утеплитель, напитавшись влагой, теряет свои теплоизоляционные характеристики. Пеноплэкс – это плитный теплоизоляционный материал, изготовленный из гранул полистирола методом экструзии. Благодаря такой технологии структура пеноплэкса состоит из множества закрытых ячеек, практически не поглощающих влагу.

Плиты пеноплэкса широко применяют для утепления гражданских и промышленных зданий, при прокладке автомобильных дорог и даже взлетно-посадочных полос на аэродромах. Ассортимент продукции из экструдированного пенополистирола достаточно большой, но для утепления пола под стяжку подходят не все разновидности пеноплэкса:

• Пеноплэкс Комфорт – универсальный материал, подходящий для утепления стен и полов в частных домах и квартирах. Плотность пеноплэкса Комфорт – 31 кг/м³, что вполне достаточно для бытового помещения. Выпускается толщиной от 20 мм до 100 мм.
• Пеноплэкс Фундамент – обладает повышенной прочностью, которая не снижается на протяжении всего срока эксплуатации. Плотность утеплителя – 35 кг/м³. Толщина плит пеноплэкса Фундамент — 50 мм и 80 мм.
• Пеноплэкс 45 – самый прочный из всех видов, применяется для утепления поверхностей, подвергающихся большим нагрузкам – взлетных полос аэродромов и автомобильных дорог. Плотность пеноплэкса 45 – 40-41 кг/м³. Толщина утеплителя – от 40 мм до 100 мм.

Все перечисленные разновидности пеноплэкса способны сохранять свои технические характеристики при температуре от -100°С до +75°С, обладают нулевым водопоглощением и не содержат вредных химических веществ.

Технология утепления пеноплэксом под стяжку имеет несколько вариантов, выбор которых зависит от состояния базовой поверхности.

В каких случаях нужно утеплять полы

Установка утеплителя на полы целесообразна в следующих случаях:

• отсутствие под зданием подвала;
• установка системы водяного отопления, при отказе от изолятора возможно замерзание теплоносителя с разрывом трубок или фланцев.

Утепление бетонного пола пеноплексом рекомендуется для коттеджей или квартир, расположенных на первом этаже. За счет снижения тепловых потерь стабилизируется микроклимат в помещениях и снижаются затраты на отопление (газовое или электрическое). Утеплитель позволяет использовать котел с меньшей мощностью или не переводить оборудование в режимы максимальной производительности.

Утепление пеноплексом под систему «теплый пол»

Конструкция теплого пола

При монтаже системы гидравлического или электрического теплого пола, трубы системы выкладываются на армированную сетку (теплоизоляцию) под цементную стяжку.

В этом случае использовать материал можно по стандартной технологии, аналогичной при укладке плит на бетонный пол.

Если используются электрические листовые системы теплого пола, то их можно укладывать или в цементную стяжку на пеноплекс, или сразу на пеноплексные плиты, использовав тонкий слой термоутеплителя в качестве прокладки.

Для системы гидравлический теплый пол используется песчано-цементная стяжка, раствор готовят из равных долей песка и цемента, а также рекомендуется в раствор добавлять строительную клеевую основу.

Стяжка пола по пеноплексу

В утеплении полов пеноплекс, он же экструдированный пенополистирол, нашел свое достойное применении. Его свойства позволяют использовать его для устройства полов даже с самой высокой нагрузкой. Но для того, чтобы материал не подвел, нужно соблюдать технологию – неправильно устроенная стяжка по пеноплексу способна испортить все дело. Чтобы не допустить несправедливых нареканий на данный теплоизолятор, расскажем, как правильно должны укладываться плиты пеноплекса в стяжку, каковы принципы монтажа.

Единого и идеального значения в определении высоты для создаваемой стяжки пола не существует. Выбор данного параметра зависит от множества факторов. Для каждой комнаты он подбирается индивидуально в соответствии с предназначением помещения и степенью неровности основания.

Применение стяжки в помещениях

Толщина стяжки пола под финишное покрытие определяется:

• типом межэтажного перекрытия или составом грунта;
• имеющимися в наличии финансовыми средствами;
• выбранными для заливки смесями, гидроизоляцией, вариантом армирования и иными используемыми при монтаже материалами;
• требованиями по тепло- и звукоизоляции;
• наличием тех или иных неровностей на расположенном под стяжкой основании;
• потребностью в организации уклона к одной из стен или выходу;
• необходимостью заливать трубы «теплого пола» или другие коммуникации.

Это отливы для окон по размеру выбрать проще простого. Они должны лишь перекрывать имеющийся нижний откос в проеме стены

В случае со стяжкой на полу принять во внимание придется гораздо больше моментов

В квартирах и жилых помещения применяется в основном тонкая стяжка

Рекомендации СНиП

Строительные нормы дают лишь рекомендованные цифры. Например, толщина стяжки из ЦПС по минимуму должна быть 20 мм. Но это вариант пола без армирующей сетки, теплоизоляционной подложки и коммуникаций. Если делается армирование либо снизу укладывается утеплитель (насыпается керамзит), то 20-тью миллиметрами обойтись не удастся. Высота слоя выйдет гораздо больше.

Расход материала в зависимости от толщины стяжки

Основное требование СНиПов для «чернового пола» – прочность. Если он выполняется из ЦПС, то такой слой должен выдерживать не менее 150 кг/см2. Если используется гипсовый раствор, то показатель твердости разрешается снизить до 100 кг / см2.

Однако при заливке сверху саморазравнивающихся полимерных составов нижнюю стяжку пола придется делать с прочностью не ниже 200 кг/см2. Подобные смеси из полимеров быстро схватываются, создавая сильное внутреннее напряжение. Не слишком прочную стяжку они могут просто оторвать от основания. Из приведенных выше требований и следует исходить при расчете толщины чернового покрытия на основе цемента или гипса.

Особенности работ по утеплению пола пеноплексом

• Для укладки на грунт, если под ним нет подвала;
• В высотных домах на межэтажных перекрытиях или над подвалами по бетону;
• При создании наливных и теплых полов малой толщины (пленочных или в виде матов);
• На балконах и лоджиях;
• Для формирования пола на грунт при строительстве бани.

1. Пеноплекс «Фундамент» (или пеноплекс 35). Он не пропитан антипирином, поэтому его следует использовать в тех случаях, когда защита от огня не нужна. Плиты достаточно жесткие, но не рассчитаны на большую нагрузку.
2. Пеноплекс «Комфорт» (или пеноплекс 31С). Утеплитель считается универсальным и предназначен для помещения любого типа. Он хорошо противостоит механическому воздействию.
3. Пеноплекс 45. Блоки из него прочнейшие и выдерживают значительный вес.

Необходимые инструменты и материалы

Для укладки под стяжку необходимо уложить армирующую сетку

Чтобы утеплить пол на даче пеноплексом с последующей заливкой стяжки, потребуется такой набор инструментов:

• уровень, рулетка, угольник;
• перфоратор;
• ножовка;
• правило;
• шпатели;
• канцелярский нож;
• игольчатый валик;
• молоток, киянка;
• строительный миксер или дрель с насадкой;
• емкость для замешивания раствора.

Пеноплекс можно крепить на монтажную пену или плиточный клей

Материалы:

• синтетический клей чтобы крепить пеноплекс к полу перед стяжкой;
• алюминиевый скотч;
• дюбели и саморезы;
• стальная сетка или решетка;
• смесь для стяжки на основе гипса или цемента;
• маяки для выравнивания стяжки.

Утепление и подготовка бетонного основания

Чтобы утеплить пол пеноплексом, потребуется небольшая подготовка основания. Пол придется выровнять тонкой бетонной стяжкой.

1. Убирается старое покрытие, если это линолеум. Если утепляется пол в ванне и на лоджии, то в принципе можно утеплять и по кафелю. Единственно, придется рассчитать будущий уровень пола, чтобы двери спокойно открывались/закрывались.
2. Заливается тонкая цементная стяжка для выравнивания пола, чтобы под плитами утеплителя не оставалось пустот;
3. Укладывается пароизоляционный слой, чтобы увеличить срок службы пеноплекса. В качестве пароизоляционного слоя можно взять обычный полиэтилен, который укладывается нахлестом, а стыки проклеиваются скотчем.

Минимальная толщина стяжки пола

При расчете минимальной толщины стяжки пола учитываются два фактора:

• на что непосредственно укладывается стяжка (базовое основание);
• состав применяемых смесей (материалов).

Если укладка раствора производится непосредственно на бетонные плиты, то минимальная толщина для бетонных стяжек будет равна 20 мм.

В случае укладки стяжки на тепло- звукоизоляцию из сыпучих материалов или твердых теплоизоляционных изделий, слой не может быть менее 40 мм. При этом необходимо армирование металлической сеткой. Эти же рекомендации следует соблюдать и на гидроизоляционном слое в ванной комнате или на кухне.

СНиП рекомендует толщину стяжки для укрытия трубопроводов (это касается и обогреваемых полов) на 10-15 мм больше диаметра труб.

Толщина заливки из цемента и песка, как гласит СНиП, в помещениях, предназначенных для жилья, должна быть более 30 мм. При применении готовых полимерцементных смесей допускается уменьшение толщины до 15 мм. Если под стяжкой расположены трубы, то минимальный слой составляет 40 мм независимо от состава применяемого раствора.

Естественно, чем тоньше стяжка, тем меньше денег вы потратите, но «скупой платит дважды». Есть важные моменты, которые лучше учесть:

• при заливке тонким слоем происходит быстрое испарение воды, что, возможно, приведет к растрескиванию стяжки;
• минимальный слой может обеспечить недостаточное сцепление с базовым основанием;
• возможность повреждения тонкой стяжки от падения тяжелых предметов.

Укладка пеноплекса под стяжку пола классическим способом

Существует несколько оснований пола, которые можно утеплять с помощью пеноплекса. Нет существенной разницы, на что укладываются плиты утеплителя. Основным моментом здесь является необходимость устройства гидроизоляции под пеноплекс. Это относится к любому типу основания. Сами плиты могут укладываться без закрепления либо прикрепляться с помощью клея или специальных саморезов с пластиковыми шайбами. Стыки между плитами проклеивают, запенивают монтажной пеной или изолируют скотчем.

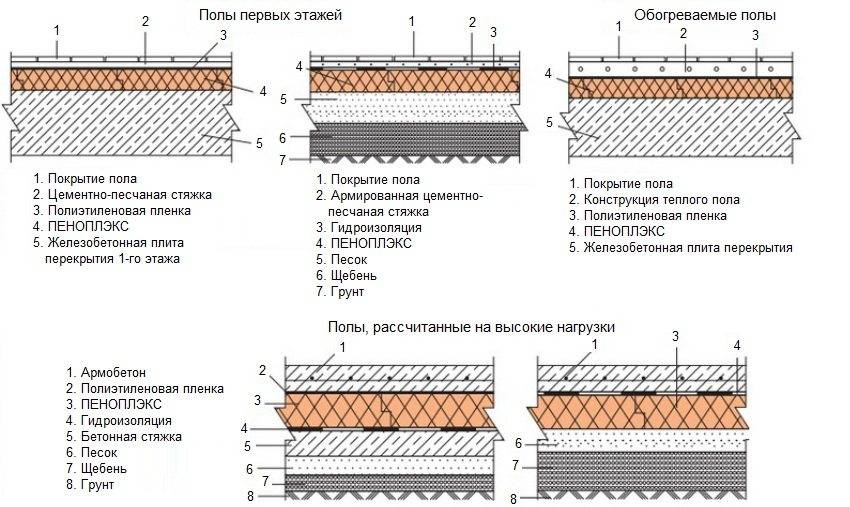

Различные варианты обустройства стяжки с использованием пеноплекса

В любом случае под стяжкой пола пеноплекс должен быть ровным, плотным и укрытым пленкой пароизоляции. Это правило касается любого способа создания утепленного пола. Классическая бетонная стяжка представляет собой выравненную и затвердевшую смесь цемента, песка и пластификаторов. Чем больше марка цемента, тем прочнее получится стяжка. Чаще всего для этих целей используют портландцемент марки М400. Для того, чтобы стяжка получилась ровной нужно следовать определенным правилам. Лучше всего работы производить вдвоем. Один человек замешивает раствор, а второй выполняет основные действия.

Тогда, когда на плиты пеноплекса уложена мембрана пароизоляции, необходимо побеспокоится о местах контакта бетона и нижней части стен по всему периметру помещения. Они должны быть изолированы. Для этого берут полосу вспененного полиэтилена и укладывают ее вдоль стен с нахлестом на них в виде угла. Полиэтилен должен быть выше чем планируемая толщина стяжки. Как правило, берут 12 – 15 см.

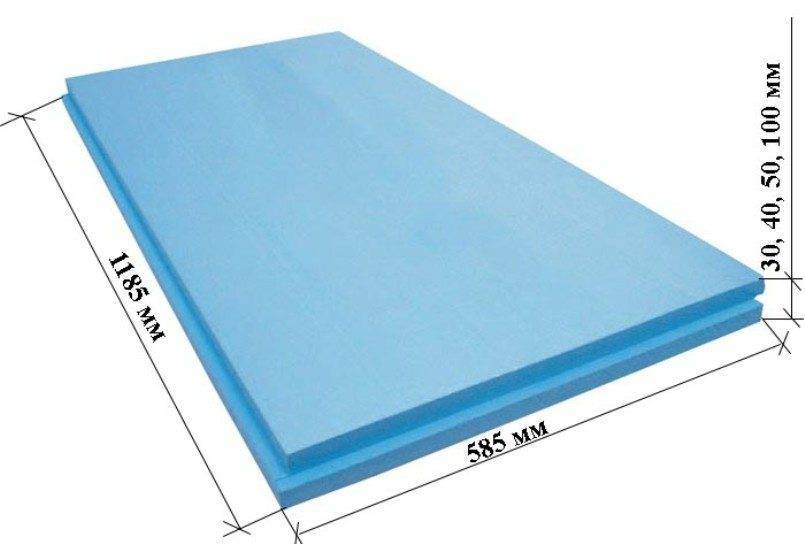

Размеры листа пеноплекса

Когда утеплитель, пароизоляция и гидроизоляция низа стен полностью готовы, можно приступать к основным работам. Раствор замешивают в ведре или другой удобной емкости. Делать это удобно с помощью дрели с насадкой. Если есть возможность установить в доме небольшую бетономешалку, то будет еще лучше. Работы по заливке начинают производить после того, как на пол установят выравнивающие маяки. Это делают с помощью простого или гидравлического уровня. Заливать раствор начинают с самого дальнего угла. Когда первую партию раствора выливают на пол и разравнивают лопатой, то на него кладут армирующую сетку. Это не позволит стяжке потрескаться. Только после этого выливают следующий слой.

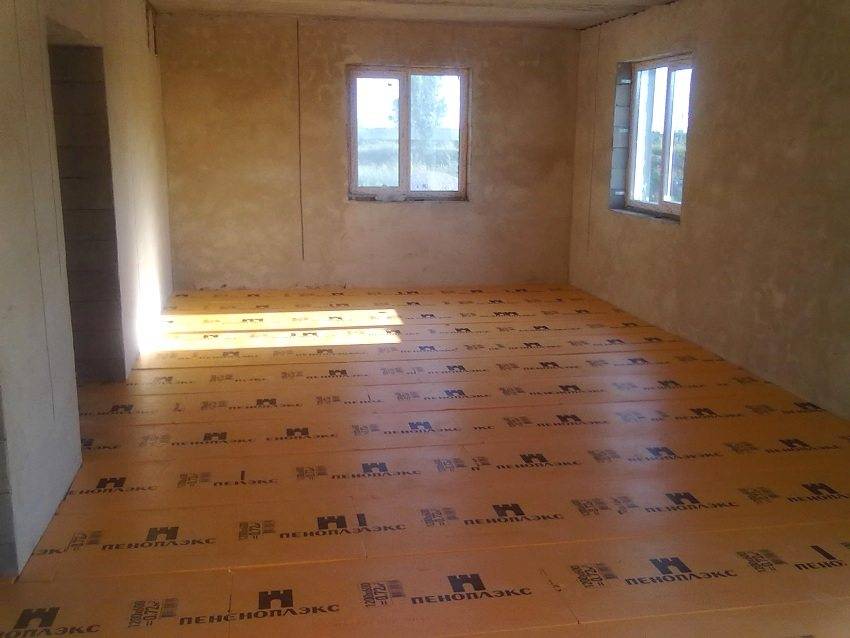

Утепление пола пеноплексом

Заливку производят между направляющими маяками через один, так, чтобы с помощью правила было удобно по ним выравнивать раствор. Все операции повторяют до тех пор, пока полностью не будет покрыто раствором все помещение. Толщина стяжки должна быть от 5 до 10 см. Она зависит от того, какую нагрузку предполагается давать на пол этого помещения в будущем. Внутрь стяжки можно поместить элементы конструкции системы «теплого пола».

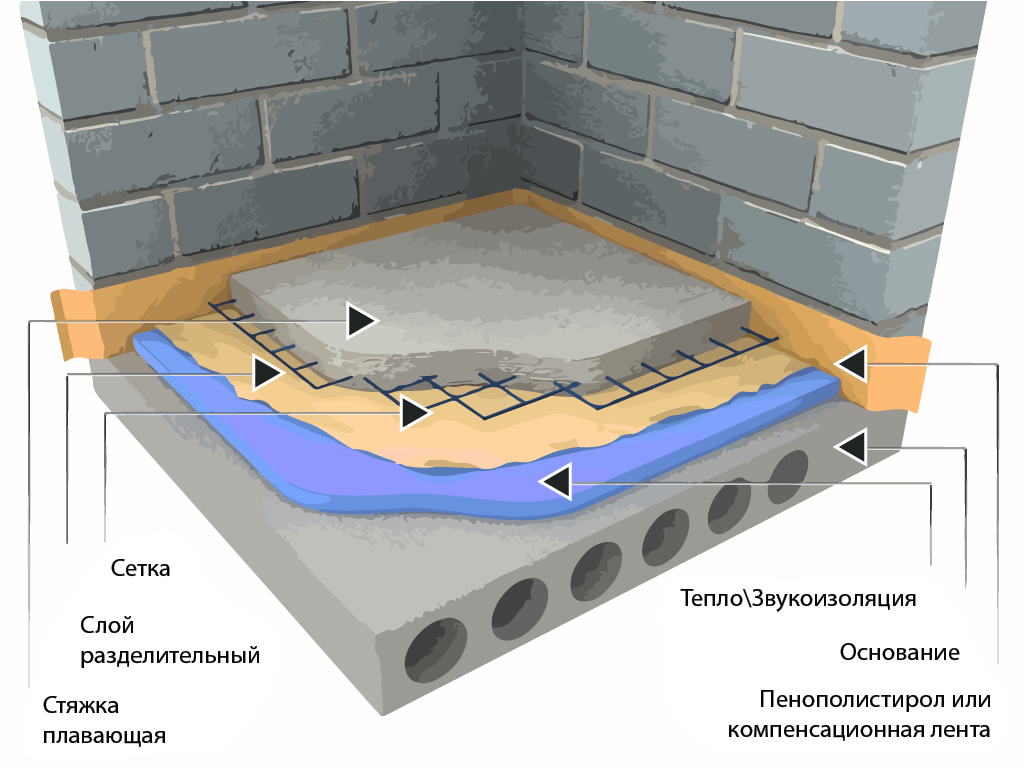

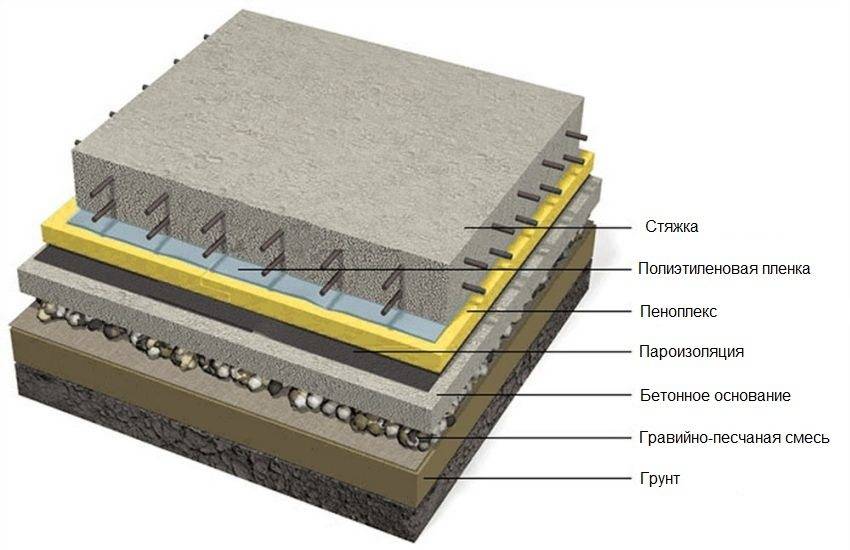

Схема обустройства стяжки пола

Когда все работы завершены, необходимо в течение 3 дней периодически поливать стяжку водой. Это позволит цементу сильнее схватиться и достичь наилучшей твердости без образования трещин. После этого рекомендуется подождать еще несколько дней, чтобы цемент окончательно превратился в твердый бетон, сломать который можно только перфоратором.

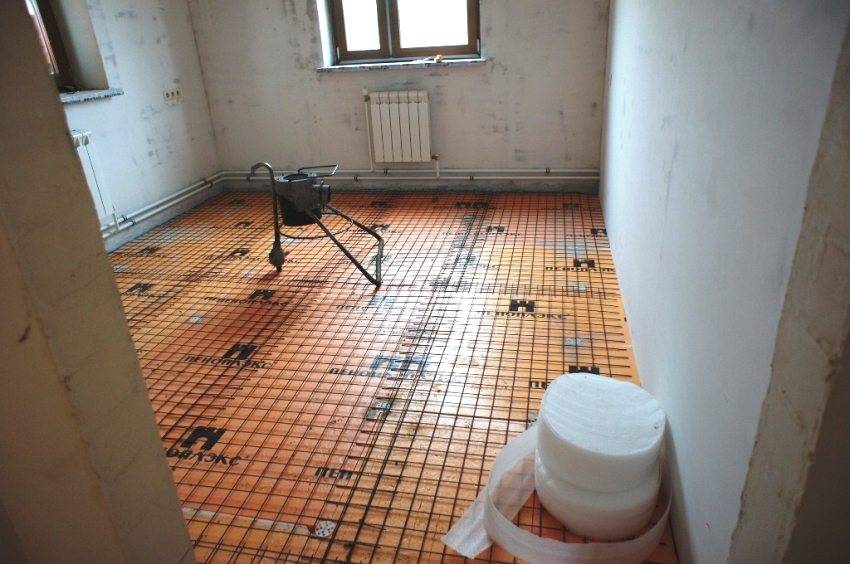

Укладка армирующей сетки поверх пеноплекса

После полного затвердевания бетона можно приступать к монтажу финишного покрытия пола. Оно может быть абсолютно любым: паркет, ламинат, линолеум или даже суперсовременный наливной 3D пол.

Преимущества и недостатки

Утепление пола является важным этапом при обустройстве жилого пространства. Как было ранее отмечено, пол также является поверхностью, через которую осуществляется выход тепла из помещения. Поэтому чем больше внимания уделить утеплению конструкции пола, тем больше шансов минимизировать теплопотери, повысить комфорт проживания, сделать поверхность пола более теплой и приятной, а также обеспечить продолжительность эксплуатационного срока конструкции пола.

Преимущества материала

Когда требуется дополнительное утепление пола, утеплитель комбинируют вместе со стяжкой. Из преимуществ пеноплекса можно выделить следующее:

1. Влагостойкость – структура пеноплекса не склонна поглощать влагу, которая становится причиной образования плесени и грибка, со временем разрушающих материал. Особенно это актуально при устройстве пола в частном доме над неотапливаемы подполом.
2. Теплопотери при использовании этого материала сокращаются на 20% ,что позволяет говорить об энергоэффективности материала.
3. Высокая прочность на сжатие позволяет исключить вероятность деформации утеплителя и стяжки.
4. Материал экологичен и безвреден.
5. Обладает небольшим весом.
6. Особая обработка торцов плит, обеспечивает плотное прилегание матов.

Стяжка в квартире по бетонному основанию

Утепление бетонного основания в типовой городской квартире
