Технология монтажа сэндвич панелей видео
Сэндвич-панели: правила установки стеновых панелей
Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.
Монтаж
Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.
Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.
Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:
внахлест;
с использованием вытяжных заклепок;
согласно разработанной схеме;
с подгонкой и подрезкой фасонных элементов;
с последующей герметизацией стыков.
Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии
При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)
Основные моменты вертикальной раскладки:
#8212; рекомендуемая длина панелей – не менее 8 м;
#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;
#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;
#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;
#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);
#8212; утепление стыка выполняют монтажной пеной либо минватой;
#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;
#8212; разгрузочные ригели устанавливаются через каждые 9 метров;
#8212; с помощью отвеса проверяют точность монтажа по вертикали;
#8212; обеспечивают контроль плотности прилегания гребня в замках;
#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.
Рекомендации профессионалов
Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.
Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.
Сроки эксплуатации кровельных сэндвич-панелей «Теплант»
Период эксплуатации панельных конструкций Теплант, выпускающихся с утеплительным базальтовым дополнением, более 20 лет. Отсчёт начинается с даты отправки продукции с завода-изготовителя. Эксплуатационный период назначен, исходя из соблюдения правил транспортировки, хранения и использования. Погрешности при монтажных работах могут сократить сроки эксплуатации. Поэтому необходимо проводить установку конструкции строго соблюдая правила монтажа. Руководство по проведению возведения конструкции прилагается. Период гарантийного использования 5 лет. Отсчёт начинается с даты отправки продукции с предприятия.
Кровельные панельные системы Теплант поставляются в большинство крупнейших населённых пунктов России. Продукцию компании используют в областях: Московской, Новгородской, Пермской и многих других. Предприятие Теплант (Teplant) осуществляет продажу сэндвич-панельных систем на региональном уровне посредством активации деятельности партнёрских компаний.
Стоимость продукции в подробностях отражена в каталоге сайта. Ценовая характеристика находится в зависимости от параметров продукции: длина, ширина, толщина листа. На оценку стоимости влияют технические показатели продукции: огнеупорность, показатели выдерживаемой нагрузки и так далее. Компания оказывает услуги по монтажу панелей типа сэндвич для кровли. Цена на продукцию существенно снижается в случае оптового заказа. Всю интересующую информацию можно получить от региональных дилеров.
Топ лучших производителей сэндвич панелей
ТСП-панель
Это совсем молодая компания, которая вышла на рынок в 2013 году и успела за такой короткий промежуток времени завоевать доверие благодаря высоким показателям надежности и качества. Основной материал — это сталь, покрытая оцинковкой, а сверху дополнительный полимерный слой, что призван защитить панель от коррозии. Цветовая гамма продукции достаточно разнообразная, производитель предлагает практически любые цвета.
Наполнителем выступает пенополистирол, альтернативный вариант — минеральная вата.
Панели с завода выпускаются в законченном виде, их можно сразу брать и монтировать. Диапазон габаритов большой, по необходимости можно осуществить изготовление под заказ.
В основе изготовления лежит исключительно передовое оборудование в отрасли. Благодаря контролю всех этапов производства, продукция получается исключительно качественная и без дефектов. Проверки касаются и сырья, к поставкам предприятие относится с особо тщательным подходом. Все это обуславливает высокую прочность и долговечность материалов, что подтверждается сертификатом ISO 9001.
Лиссант
Сегодня Лиссант — это концерн, который работает по территории страны, но первое предприятие было запущено в 2011 году. Благодаря наличию продукции в разных регионах страны, большинство магазинов тесно сотрудничают с производителем.
Изготовление выполняется посредством высокотехнологичного оборудования и новейших достижений в отрасли. Инструментарий для производства был завезен из Италии. Высокое качество сырья и конечного продукта не подвергается сомнению, так как одного только прикосновения достаточно, чтобы убедиться в высокой прочности изделия.
Уже сегодня производитель осуществляет контроль качества на всех этапах, но в каждом отдельно взятом цикле производства. Компания выполняет поставки сэндвич панелей за рубеж, так как продукт соответствует зарубежным стандартам.
Благодаря большому объему производства, компания способна продавать материал дешевле. Сегодня сэндвич панели Лиссант доступны практически каждому.
Большое количество побед в конкурсах и выставках обеспечивают доверие производителю и его продукту.
Теплант
Данная компания является одной из самых больших и мощных производственных предприятий, действующих на территории России. Основание завода произошло еще в 1957 году, а с 2001 года запустилось изготовление сэндвич-панелей в массовых масштабах.
Сегодня у компании присутствует 3 завода по производству панелей, которые оборудованы по последнему слову техники. Общая производительность комплекса составляет 6 млн м2/год. По всей стране это одна из самых больших производственных мощностей. Приобрести продукцию Теплант можно по всей России, а также за рубежом, преимущественно в прилегающих странах.
Компания успешно прошла проверку и заслужила сертификат ISO 9001, что подтверждает высокие показатели качества.
Также предприятие имеет сертификат ISO 14001 — это экологический стандарт, что свидетельствует о минимальном ущербе для окружающей среды.
Сэндвич панели Теплант используются для строительства сооружений самого разного объема и предназначения: от складов или промышленных помещений, до масштабных спортивных объектов, торговых центров, аэропортов и т.д.
Завод строительных конструкций
Предприятие функционирует достаточно давно и может быть известно по другим продуктам — сайдингу, профнастилу или металлочерепице. Уже 10 лет компания активно занимается изготовлением сэндвич панелей. Для приготовления материалов с высоким качеством закупалось оборудование от компании-лидера — Robor S.R.L., что находится в Италии. Весь процесс автоматизирован и компьютеризирован, поэтому контроль качества выполняется без участия человека.
Мощность производственной линии достигает 8 м2/мин. За 1 год предприятие выпускает порядка 1,5 млн м2.
При высоком количестве изготавливаемого материала качество всегда остается в приоритете.
Сэндвич панели от производителя прошли жестокие условия отбора на соответствие международным стандартам. Продукция не боится влажности и активно применяется для возведения сооружений любого масштаба.
Веста парк
Основано в 2003 году, первая производственная
линия появилась в Москве, но сегодня работает еще в Обухово и Рязани. За год работы выпускается порядка 1 млн м2.
Среди ассортимента производителя широкий ряд стеновых, армированных и кровельных типов. Качество продукции подтверждено множеством экспертиз и сертификатом ISO 9001.
АО «Теплант» — один из крупнейших российских производителей сэндвич-панелей.
Более 16 000 объектов построено из наших сэндвич-панелей по всей стране: крупнейшие промышленные и сельско-хозяйственные объекты, логистические комплексы, торговые центры и магазины, аэропорты и ж/д вокзалы, спортивные объекты, в том числе олимпийские и другие социально значимые объекты.
Завод был создан на базе Куйбышевского завода минераловатных изделий в 1957 году. В 1994 году компания получила название ОАО «Термостепс-МТЛ», а в 2012 году была переименована в АО «Теплант».
Сейчас это современное предприятие, объединяющее три производственные площадки. Головной офис Тепланта и две действующих площадки компании расположены в Самаре. 26 сентября 2014 года состоялось открытие нового завода «Теплант» в городе Тейково Ивановской области, который стал третьей производственной площадкой компании.
Производственная мощность действующих линий Теплант составляет 6 млн кв. м сэндвич-панелей в год. Теплант имеет развитую дилерскую сеть – более 40 компаний-партнеров более чем в 30 городах России и в Казахстане.
100% акций АО «Теплант» принадлежит кипрской фирме Tabellion Ltd., которая является дочерней компанией инвестиционного фонда Baring Vostok PE Fund IV.
История компании
2014 Открытие нового завода «Теплант» в городе Тейково Ивановской области. Запуск третьей линии по производству сэндвич-панелей
2014 Теплант стал членом европейской ассоциации European Association for Panels and Profiles (PPA) – объединение производителей сэндвич-панелей и профлиста. PPA – один из крупнейших европейских отраслевых союзов
2014 АО «Теплант» стал членом Российского Союза Поставщиков Металлопродукции (РСПМ)
2013 Завод «Теплант» стал победителем Всероссийского конкурса «Сто лучших товаров России»
2013 Началось строительство завода «Теплант-Иваново» в городе Тейково Ивановской области
2012 ОАО «Термостепс-МТЛ» переименовано в АО «Теплант»
2011 Согласно результатам исследований независимой аналитической компании INFO LINE АО «Теплант» стал лидером рынка по объему производства монолитных трехслойных сэндвич-панелей в России
2010 Запуск второй линии по производству минеральной ваты VATTARUS. Данный проект стал крупнейшим в экономической жизни Самарского региона за 2009-2010 года
2009 «Термостепс-МТЛ» признан лидером строительного комплекса России (награда учреждена Российским Союзом Строителей)
2008 Внедрена интегрированная система менеджмента. Получены сертификаты соответствия: система качества — международный стандарт ISO 9001:2008; система экологического менеджмента — международный стандарт ISO 14001:2004; система менеджмента профессиональной безопасности и здоровья — международный стандарт OHSAS 18001:2007
2008 Смена собственников: 100% акций предприятия приобрел инвестиционный фонд Baring Vostok PE Fund IV
2005 Запуск производства угловых сэндвич-панелей
2002 Запуск цеха окраски металла
2001 Запуск производства минеральной ваты и сэндвич-панелей
1994 Образование «Термостепс-МТЛ»
1975 продукция Куйбышевского завода минераловатных изделий удостоена Государственного Знака Качества СССР
1957 Открытие Куйбышевского завода минераловатных изделий. Предприятие специализировалось на выпуске минеральной ваты и войлока
Производство сэндвич панелей
Кровельные сэндвич панели предприятия Теплант изготавливаются на Куйбышевском заводе минераловатных изделий, который был создан еще в 1957 году.
В 1994 года было принято решение о реструктуризации названия предприятия, и оно было переименовано в ОАО «Термостепс-МТЛ». Но уже с 2012 году завод стал называться ОАО «Теплант».
За все годы существования этого предприятия его продукция получала самые лучшие отзывы, не исключением из устоявшегося правила стали и кровельные сэндвич панели.
Сегодня производство кровельных сэндвич панелей Теплант осуществляется на современном оборудовании по новейшим прогрессивным технологиям с использование последних разработок в области изготовления строительных материалов.
На самом деле, производство сэндвич панелей не отличается особой сложностью, но при этом требует от изготовителя использования максимально качественного сырья.
Это связано с тем, что только в этом случае кровельные сэндвич панели смогут полноценно справиться с возложенной на них задачей и будут обладать высоким техническими характеристиками.
Производство быстровозводимых конструкций с использованием панелей от этого производителя позволяет возводить объекты в кратчайшие сроки и с минимальными временными и финансовыми затратами.
Это связано с тем, что весь строительный процесс заключается в сборке металлического каркаса, а также монтаже панелей с применением декоративных фасадных элементов от этого же производителя.
Иногда целесообразно употребление сэндвич панелей Теплант для облицовки сооружений, изготовленных с использованием традиционных строительных материалов, таких как бетон или кирпич.
Отзывы о таком способе реконструкции можно встретить только положительные, так как сэндвич панели значительно повышают термоизоляционные, технические и эксплуатационные характеристики любого сооружения.
Незаменимы кровельные сэндвич плиты Теплант и при возведении крыш различных сооружений. Удобные размеры и форма, а также небольшой вес делают этот материал идеальным для строительства крыш.
Сделанные с использованием плит Теплант кровли отличаются высокими характеристиками, презентабельным внешним видом, а, помимо всего остального, они не требуют обустройства обрешетки и укладки изоляционных слоев.
Кровельные сэндвич панели от производителя Теплант сегодня широко применяются при возведении крыш торговых комплексов, бассейнов, различных сельскохозяйственных сооружений, а также административно-бытовых зданий.
Из чего делают
Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.
Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок
Наружный слой — стальные листы
В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.
Покрытие сэндвич-панелей: пример послойного нанесения
Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.
Виды полимерных покрытий для сэндвич-панелей
Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли
Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров
Это может быть:
Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:
Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.
- Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
- Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.
- FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
- Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.
Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.
Профили сэндвич-панелей

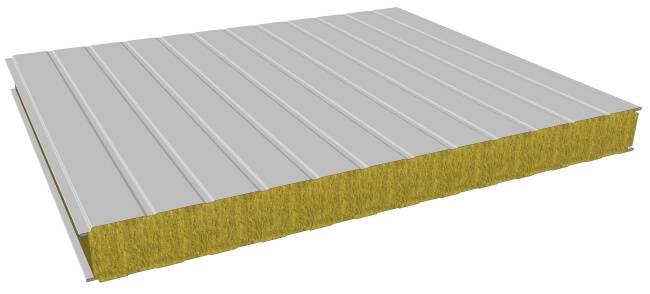

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.
Возможные профили внутренних и наружных поверхностей при облицовке металлом
Утеплитель
Утеплитель для сэндвич-панелей также применяют разный:
- минеральная вата (каменная или стеклянная);
- пенополиуретан (пенопласт или ППС);
- пенополистирол (ППУ или PUR);
- пенополиизоцианурат (ПИР).
Сравните характеристики сэндвич-панелей с разным утеплителем
Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.
Характеристики сэндвич-панелей
В производстве обкладок используют рулонную оцинкованную сталь.
Сердечник, он же слой утеплителя высокого качества из минеральной базальтовой ваты или пенополистирола, он же пенопласт.
При соединении обкладок и утеплителя используют клей на полиуретановой основе высокого качества.

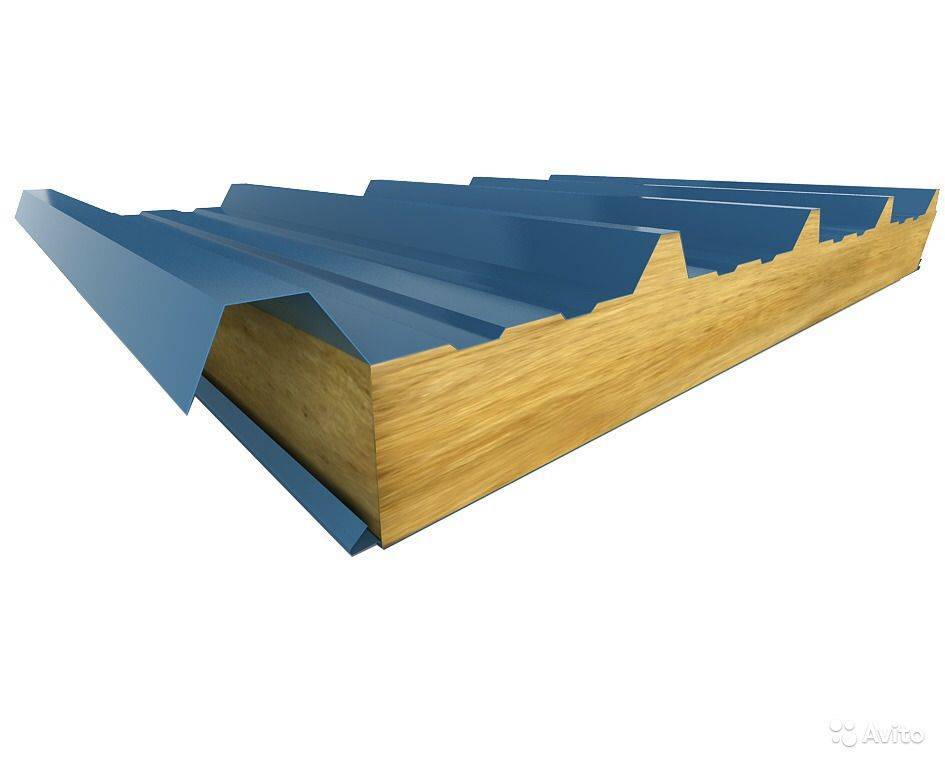

Замки для кровельных сэндвич – панелей имеют особую плотную конструкцию, сквозной крепеж. Соединение в верхней части идет внахлест, а в нижней установлен замок Z-Lock.
Несущая способность
При расчете несущей способности кровельных сэндвич — панелей учитывается то, как сердечник, прикрепленный к профилям из металла, распределит напряжение от нагрузки. Внешние металлические обкладки при этом примут на себя усилие от растяжения и сжатия, а утеплитель – напряжение от сдвига. Это и обеспечит высокий процент несущей способности панелей.
При статическом расчете сэндвич — панелей соблюдаются условия предельного состояния несущей способности при неизменности формы панелей. Для кровельной панели предельное состояние несущей способности зависит от расстояния между опорами. В случае многоопорного крепления учитывается воздействие всех нагрузок в комплексе.

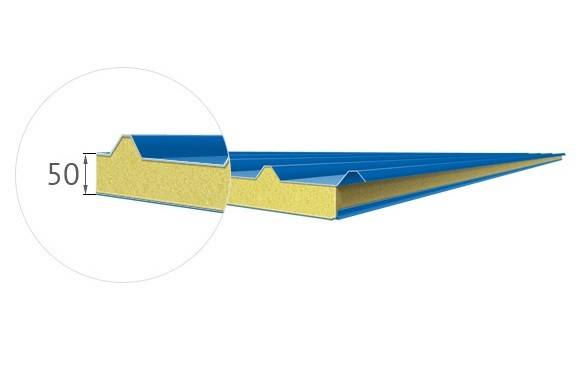

Типы профилирования
По типу профилирования сэндвич – панели можно отнести к комбинированным или традиционным. Традиционный имеет линейный тип по обеим сторонам панели. Комбинированные имеют линейный или любой другой тип профиля по наружной стороне и гладкий с внутренней. Могут иметь такие типы профилей:
— глубокий кровельный профиль
— с традиционной типовой симметричной канавкой
Внешнее покрытие сэндвич – панелей
Для наружного покрытия кровельных панелей могут использоваться различные варианты. Каждый из них направлен на определенные факторы воздействия внешней среды и несет определенную функцию.
— полиэфир – универсальное экономичное покрытие, условно распространяется на все панели.
— PVDF – обладает стойким цветом и защищает от коррозии. Используется в средах с крайне высокими температурами и сильным ультрафиолетовым излучением.
— пластизоль – обладает зернистой структурой, эластична и устойчива к абразивному воздействию, обеспечивает очень стойкое покрытие.
— HPS200 – обеспечивает высокую стойкость к агрессивным средам, используется во всем мире.
— Celestia. Корпусная сталь с высокоэффективным полиэфирным покрытием на другой стороне. Отражает свет и движения и оживляет поверхность обшивки, придает глубину.
Преимущества сэндвич – панелей перед другими материалами:
— долговечность и прочность используемых материалов;
— высокие звуко — и теплоизоляционные возможности;
— высокий коэффициент огнестойкости;
— устойчивость к влажности, перепадам температуры и атмосферных воздействий;
— высокая антикоррозийная устойчивость, они не подвержены воздействию грибка и вредителей;
— быстро и легко монтируются;
— не дороги при строительстве и просты в эксплуатации;
— возможен быстрый демонтаж или замена панели при повреждении.

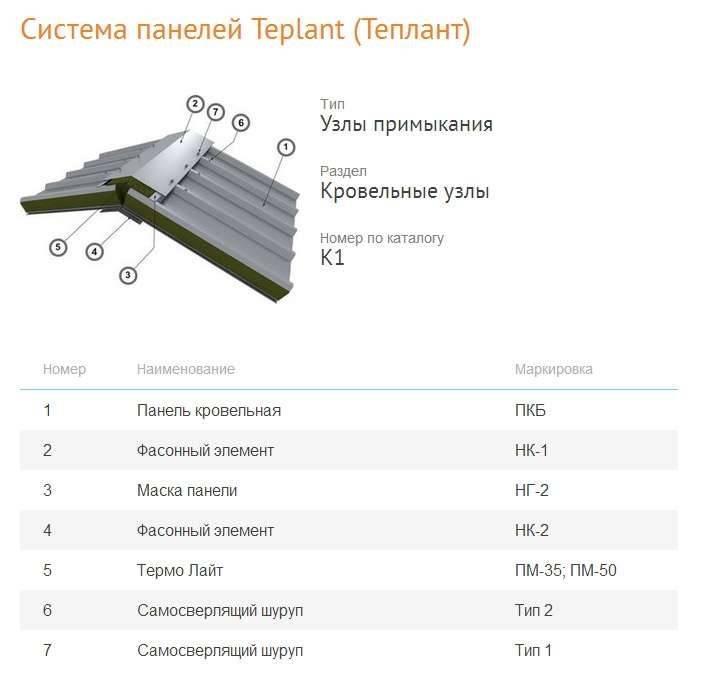

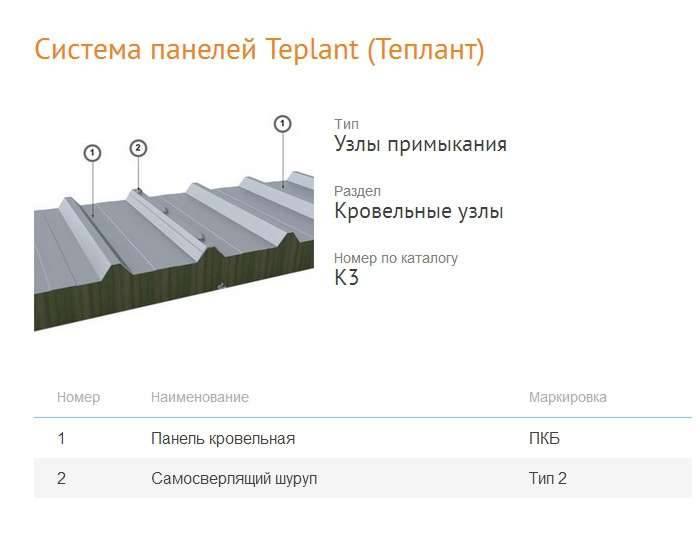

Особенности монтажа
Установка кровельных панелей выполняется после полного строительства конструкций стен. Сэндвич – панели соединяются между собой очень надежно за счет выступов профилей. В таком случае попадание сырости полностью исключено, а благодаря прочному и надежному соединению отсутствует риск протечки или отслоений в будущем. После полной и правильной сборки всего кровельного покрытия конструкция крыши становится практически монолитной.
Закрепляются панели с помощью саморезов в зависимости от каркаса конструкции, к бетону при помощи дюбелей. Такой тип монтажа легок и быстр, это заметно уменьшит временные затраты на монтажные работы
Важно панели и узлы их крепления монтировать правильно, здесь применима особая техника монтажа, соблюдая которую можно установить высоко — надежную конструкцию любой сложности. Стыки и швы при монтировании панелей дополнительно обрабатывают мастикой или полиуретановой пеной для лучшей герметизации, сверху наклеивается лента или прокладки из полиуретана
По технологии необходимо заполнять монтажной пеной или минеральной ватой швы и закрыть их специальными планками. Правильная технология установки сэндвич – панелей является залогом надежности и долговечности конструкции, которая не принесет проблем спустя время и не потребует особого ухода или ремонта.
«ТСП-панель»
Производство сэндвич-панелей «ТСП-панель» началось в 2013 году. За столько короткий срок изделия этого производителя зарекомендовали себя качеством и высокой надежностью. Для изготовления используется оцинкованная сталь, покрытая слоем полимера, который защищает поверхность от коррозии. Цвет полимерного покрытия может быть совершенно любым. В качестве утеплителя производитель использует пенополистирол или минеральную вату. Сэндвич-панели выпускаются уже полностью готовыми к монтажу, а чтобы узнать о габаритных размерах и возможных цветовых решениях, можно перейти на сайт производителя — http://www.tsppanel.ru.
Компания использует для производства только самое современное оборудование, тщательно контролируя качество продукции на каждом этапе. Кроме того, тут тщательно проверяется сырье, от характеристик которого и зависит качество готового изделия. Продукция соответствует всем требованиям и стандартам, а высокая культура производства позволила пройти сертификацию по ISO 9001.
