Разновидности столбчатых фундаментов

Из чего делать столбы?

Прежде чем приступать к самостоятельному обустройству столбчато-ленточного основания, вы должны выбрать оптимальный материал для изготовления опор. В число доступных решений входят: древесина, бетонные блоки, кирпич, а также трубы из асбестоцемента и металла. Ознакомьтесь с особенностями каждого варианта и выберите наиболее подходящее под вашу ситуацию решение.

Деревянные опоры

Деревянные опоры

Применяются крайне редко по причине своей сравнительно низкой долговечности. Столбы из древесины подойдут разве что для обустройства фундамента, предназначенного под установку террасы либо другой подобной конструкции.

Оптимальный диаметр деревянных столбов – 150-200 см.

Для гидроизоляции древесины оптимально подходят мастики на основе битума.

Деревянные опоры

Кирпичные опоры

Для обустройства столбчато-ленточной конструкции хорошо подходит кирпич-железняк. С его применением также возводятся мелкозаглубленные столбчатые фундаменты.

Кирпичные опоры

Профессионалы рекомендуют обустраивать кирпичные опоры шириной порядка 40-50 см.

Бетонные опоры

Опоры в виде бетонированных столбов, дополнительно упрочненных армированием, считаются наиболее надежными. Ввиду этого именно такие опоры пользуются наибольшей популярностью.

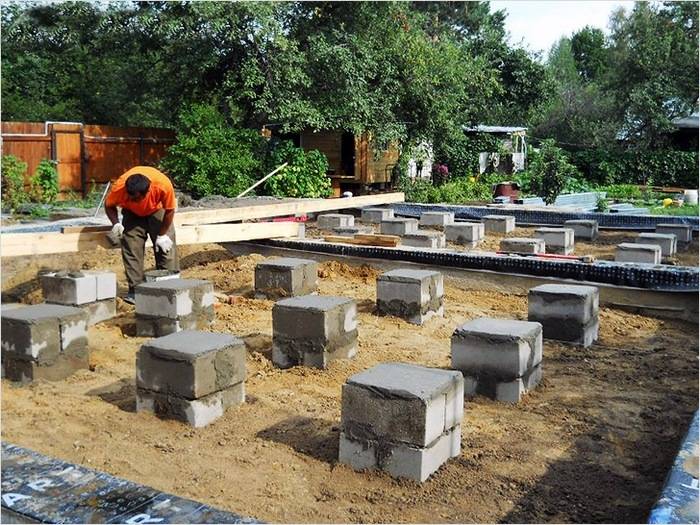

Бетонные опоры

Столбы из бетона могут иметь как цельную (монолитную) конструкцию, так и состоять из нескольких блоков.

Трубчатое основание

Трубчатое основание

Трубы из асбоцемента либо металла очень удобны в установке. Монтаж сводится к размещению полых труб в предварительно подготовленных углублениях, установке внутрь труб стержней арматуры и финишной заливке полости бетонным раствором.

Работа выполняется предельно быстро и просто. Оптимальный диаметр труб подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

Технология строительства монолитного столбчатого фундамента с опалубкой, пошаговая инструкция

1. Разметьте место для строительства фундамента, удалите верхний слой почвы и отсыпьте подушку из щебня .
2. Cоберите опалубку, убедитесь, что верхние края опалубки для каждого столбика заканчиваются на одном уровне.
   В опалубку для гидроизоляции аккуратно вставьте свёрнутый рулоном лист рубероида так, чтобы при заливке бетона внутрь него, он распрямился вдоль стен опалубки.
3. Соберите опалубку для ростверка (если решили его делать железобетонным).
4. Проведите армирование. Учитывайте, что арматурный каркас столбиков и ростверка обязательно должен быть связан.
   Для связки арматуры используйте вязальную проволоку (специальная мягкая железная проволока).
5. Залейте бетон. Если Вы не делаете ростверк — можно замешивать бетон и заливать в каждый столбик по отдельности.
   Если делаете ростверк – залить бетон надо сразу во всю конструкцию, для этого лучше заказать уже готовый бетон с завода (автобетономешалку).
   .
6. После заливки фундамента закройте его сверху плёнкой, чтобы не испарялась влага. Раз в 2 дня поднимайте плёнку и поливайте столбики водой.
   Бетон наберёт максимальную прочность в течение месяца. Опалубку можно снимать уже через неделю.
7. Если Вы делаете стальной или деревянный ростверк, после снятия опалубки его можно установить, закрепив в бетон анкерными болтами.

Выбор вида столбчатого фундамента

Устройство столбчатого фундамента и бетона

В зависимости от того, какой материал используется при монтаже столбчатого фундамента, выделяют несколько его видов, каждый их которых характеризуется собственными особенностями:

1. Железобетонный монолит. Отличается прочностью. Вполне может выдержать, к примеру, вес деревянного двухэтажного дома. Не требователен к структуре грунта.
2. Кирпичный. Если брать для такого фундамента обожженные полнотелые кирпичи с низким коэффициентом поглощения влаги, то прослужит он дольше всего.
3. Бетонный. Срок его службы зависит от качества взятого материала.
4. Из бутового камня. Устанавливать его можно только на ровной поверхности, поскольку на подвижных грунтах он не устойчив.
5. Бутобетонный. Характеризуется надежностью. Кладется разными способами.
6. Деревянный. Подойдет для легких построек: беседок, террас, веранд. Если материал обработать гидроизоляционным, огне- и биозащитным материалами, то прослужит деревянный фундамент довольно длительное время.
7. Асбестовый. Выполняется из асбестовых труб, играющих роль своего рода несъёмной опалубки. Вполне выдерживает утяжеленную постройку.
8. Из металлических свай, которые вкручиваются глубоко в грунт, закрепляясь в наиболее плотных его слоях.

Выбор вида фундамента и материала осуществляется с учетом структуры грунта и веса строительной конструкции, которую ему предстоит выдержать. От этих показателей также будет зависеть степень заглубленности фундамента, который может быть:

1. Незаглублённый. Устанавливается без сильного заглубления в землю, только лишь с предварительным снятием ее плодородного слоя. Такой тип фундамента подойдет для непучинистых грунтов. Лучше всего сооружать его из кирпича или бетона. Приемлем для возведения на нем небольших хозяйственных построек и бань.
2. Мелкозаглублённый. Чаще всего выполняется из асбестовых, пластиковых или железны труб, заглубляемых в грунт на 0,4 — 0,7 м. Подходит для строительства на слабопучинистых повчах веранд, беседок и террас.
3. Заглублённый. Его опоры при монтаже заглубляются ниже уровня зимнего промерзания грунта. Как правило, заглубленные фундаменты устанавливают на влагонасыщенных и глинистых почвах.

От правильного, грамотного выбора вида столбчатого фундамента будет зависеть срок службы всей постройки и ее прочность. В противном случае стены могут перекоситься, по ним пойдут трещины, или дом вообще просядет.

Подготовительные работы

Ямы под столбчатый фундамент

Технология подготовки к обустройству столбчатых оснований не отличается особой сложностью, но должна быть выполнена правильно.

Пошаговый процесс начального этапа:

1. Определение места проведения строительства в соответствии с проектом. Обозначение его ясно видимыми ориентирами.
2. Удаление с участка кустов, травы, деревьев, мусора и прочих посторонних предметов.
3. Проведение разметки. Сначала обозначается контур здания, затем — точки установки опор.
4. Проверка горизонтальности участка. Выравнивать его необязательно, так как это можно делать по ходу монтажа, варьируя высотой столбов.
5. Снятие верхнего слоя грунта на площади, превышающей параметры здания на 200 см с каждой стороны.
6. Укладка на поверхность геотекстильного полотна для предотвращения прорастания травы и кустарника. Засыпание полотна слоем щебня.
7. Отрывка ям на проектную глубину. Уплотнение их дна.

Заключительной фазой подготовки к строительству является обустройство в отверстиях подушки из песка и мелкого щебня. Высота засыпки может составлять 20-40 см.

Можно ли исправить допущенные ошибки, если дом уже построен?

Рекомендуется на столбчатом фундаменте возводить дома из бревен и бруса или сборно-каркасные и не более.

Во-первых, в силу своей конструкции, такие дома передают на каждый столб одинаковые нагрузки.

Во-вторых, если фундамент все-таки уходит в грунт, да еще и неравномерно, такие дома можно выправить:

• под нижний венец сруба или опорную раму подводят домкраты (над столбами) и приподнимают или выравнивают дом; столбы наращивают и выравнивают по уровню бетонным раствором или каменной кладкой;
• после набора бетоном необходимой прочности, дом равномерно опускают домкратами на столбы.

При необходимости, такие дома выдержат не один подобный ремонт. Эти работы доверяют только специалистам.

Свайный фундамент

Если вам нужен небольшой, дешевый и быстровозводимый фундамент для небольшой бани или беседки, прекрасным выбором может стать мелкозаглубленный фундамент на сваях.

Конечно, он не подойдет, если вы хотите построить полноценный дом или баню из кирпича. Зато при минимальных нагрузках он станет оптимальным вариантом. Проводить расчет нагрузок не нужно. Они и без того будут незначительными, поэтому даже самый легкий фундамент без труда выдержит их.

Устройство фундамента также отличается простотой. Необязательно иметь особые навыки, чтобы справиться с этой работой. Всего две пары рабочих руки и несколько дней работы – после этого вы получите свайное основание, прекрасно подходящее для постройки беседки или деревянной бани.

Пример свайного мелкозаглубленного фундамента

Так что, если вас интересует дешевое и быстровозводимое основание, то фундамент на сваях станет для вас лучшим решением.

Ошибки при устройстве столбчатого фундамента

Коснемся лишь дачного строительства, где самой распространенной ошибкой в устройстве столбчатого фундамента является отсутствие в нем развитой опорной части (подошвы). Связано это с тем, что стремясь снизить трудоемкость работ, столбы фундамента заливают из бетона в выбранных в грунте вертикальных колодцах равного сечения: выкапывают или бурят вертикальный канал, стенки которого обкладывают рубероидом или погружают в грунт трубу обсадным способом и заливают туда раствор. Как правило, такие столбы начинают быстро и неравномерно проседать даже при весьма хорошем грунте основания.

Если вы выбрали именно эти технологии возведения столба, рекомендуем нижнюю часть колодца хоть немного расширить: аккуратно выбирая грунт из стенок небольшой лопаткой или трамбуя его ниже окончания обсадной трубы. Но форма и размеры всех таких колодцев для одной постройки должны быть идентичны. Иначе не избежать неравномерной осадки столбчатого фундамента даже в хорошем грунте.

Столбчатый фундамент на просадочных грунтах (илистых или торфяных) — дом интенсивно и длительный период погружается в грунт даже при развитых подошвах в основании столбов.

Столбчатый фундамент возводят на глинистых грунтах с морозным пученьем. Зимой такая постройка на таком фундаменте не в состоянии компенсировать выталкивающее действие сил даже от незначительного морозного пученья: столбы поднимаются из грунта и уходят в сторону, даже с подошвами, заложенными ниже глубины промерзания. Эго явление можно наблюдать после каждой зимы на стойках заборов, установленных на столбчатых фундаментах, но их подправить намного легче, чем заваливающийся дом.

Допускаются ошибки и при разметке столбчатого фундамента

Поскольку столбы заводят под места локальных нагрузок от несущих конструкций постройки (стойки колонны или балки опорной рамы), важно чтобы они имели центральное загружение и были строго вертикальны. В противном случае, в передаваемой на столб нагрузке возникает боковая составляющая, которая уводит его в сторону

К аналогичным последствиям может привести недостаточное количество столбов под нагруженной балкой: балка прогибается и передает на столбы боковое усилие.

Различие столбов в зависимости от глубины заложения

При строительстве на пучинистых почвах экономичнее и целесообразнее сделать незаглубленные и малозаглубленные фундаменты. К малозаглубленному типу относят те столбы, которые находятся в почве на глубине, равной половине расчетного показателя промерзания грунта. Например, если земля в выбранной местности промерзает на 1,4 м, то достаточно заглубить столбы на 0,7 м.

К незаглубленному типу относят основания, которые вкапывают всего на 0,4– 0,5 м или на размер трети промерзания. Если расчетное промерзание грунта составляет существенную величину, то устраивают столбчатые анкерные фундаменты из железобетона. Они делаются маленького бокового сечения, поэтому влияние морозного вспучивания несущественно. Для наиболее равномерного распределения нагрузки при выполнении фундаментов из камня, мелкоразмерных блоков, кирпича, верх столба делают немного уже основания.

Чтобы уменьшить влияние вспучивание на боковые поверхности столба, их покрывают материалами, которые могут уменьшить силы трения, например, синтетическим солидолом, пластическими смазками, мастиками на основе битума, полимерными пленками, эпоксидными смолами. Следующим мероприятием служит утепление окружающего слоя вокруг столба.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента. Используют нивелир или гидроуровень

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют

Можно смешать песок и мелкий щебень в пропорции 40/60

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

• равномерно распределить нагрузку на столбчатые опоры;
• связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

• для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
• стальные балки. Обычно используют двутавр и швеллер;
• монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Монолитный железобетонный фундамент столбчатого типа

Для такого фундамента характерно использование бетонного раствора и стальной арматуры

Для такого фундамента характерно использование бетонного раствора и стальной арматуры. Готовый раствор заливается своими руками в смонтированную заранее опалубку, которую устраивают в выкопанных под столбы ямах. Опалубку необходимо надежно крепить и укрывать изнутри гидроизоляцией. Заливать раствор также можно и в яму без опалубки, но только в том случае, если грунт не склонен к рыхлости и сыпучести. Необходимо лишь устелить стенки плотной ямы гидроизоляционным материалом, который предотвратит воздействие влаги на готовые опорные столбы фундамента.

Столбчатый монолитный фундамент может иметь форму опор круглого или квадратного сечения. И при этом столбы могут быть как едиными по толщине вверху и внизу, так и монтироваться на своеобразном башмаке, располагающемся внизу столба. То есть опора имеет расширение к низу. Под башмак нужно предварительно готовить яму соответствующей ширины, а опалубка должна иметь определенную сужающуюся к верху форму.

Арматура внутри будущего столба устанавливается в виде решетки из стальных прутьев сечением от 6 до 20 мм (в зависимости от диаметра опоры). При этом расстояние от крайних точек будущего столба, включая низ и верх опоры должно составлять не менее 10 мм.

Заливку бетонного раствора можно провести своими руками или пригласить специалистов

Важно лишь использовать для приготовления смеси цемент марки не ниже М-200. При заливке раствора в опалубку необходимо хорошо трамбовать раствор с помощью строительного вибратора, чтобы крепость конструкции в последующем была максимальной

Если предполагается заливка круглых железобетонных столбов, то технология монтажа здесь будет такой же, с той лишь разницей, что ямы под опоры придётся бурить садовым шнеком диаметром 200-250 мм. В качестве опалубки будет использоваться крученный в трубку рубероид. Можно также использовать пластиковые или асбестовые трубы, которые в дальнейшем не придётся демонтировать.

Баня на столбчатом фундаменте устройство и особенности конструкции

Столбчатый фундамент – это конструкция, состоящая из столбов, расположенных по периметру будущей постройки. Они находятся по углам строения, в точках, где проходят внутренние перегородки, и местах со значительной нагрузкой. Обычно столбы располагают на расстоянии 1,5-2 м. Точная величина зависит от материала, из которого будет построена баня. Чем он тяжелее, тем меньше расстояние между столбами.

Чтобы сделать конструкцию более надежной и жесткой, отдельные столбы связывают ростверками, которые в будущем также пригодятся для монтажа цоколя.

Столбчатый фундамент для бани. Видео:

Особенности конструкции

Построение столбчатого фундамента несложное. У основания опор трамбуется песчаная подушка, толщиной до 200 мм. В этом случае песок будет выполнять роль дренажа, для отведения влаги от опор. После этого заливается бетонный раствор, толщиной до 500 мм для образования монолитной плиты в основании. Далее сооружается столбчатая опора, укрепленная арматурой. Выполнять такие действия необходимо даже если планируется использоваться кирпич или камень для строительства опор.

Выступающие из грунта столбики должны быть на одном уровне. Между собой они будут связаны ростверком или другим связывающим поясом. Это позволит равномерно распределить массу всей постройки на фундамент.

Столбчатые кирпичные фундаменты.

Столбчатые кирпичные фундаменты делают из хорошо обожженных, полнотелых кирпичей, выкладываемых на раствор. Кирпичные столбы целесообразно делать под одноэтажными легкими каркасными домами. По надежности и долговечности столбчатые кирпичные фундаменты уступают другим видам столбчатых фундаментов. При расположении грунтовых вод близко к поверхности не рекомендуется использование кирпича для сооружения столбчатых фундаментов. Также не стоит использовать кирпичные столбы при их глубоком заложении.

Столбчатые деревянные фундаменты.

Столбчатые деревянные фундаменты сооружают под небольшие деревянные дома на плотных, равномерно промерзающих грунтах. Материалом для изготовления деревянных столбчатых фундаментов служат бревна деревьев твердых пород: сосна, лиственница, дуб.

Столбы вырезают из нижней, комлевой части бревна, причем диаметр, которого должен быть не менее 20 — 40см. Деревянный столб устанавливают на заранее подготовленное основание. В качестве основания могут служить кирпич, камень, утрамбованный слой щебня или бетон. Когда в качестве опоры для деревянного столба используется бетон, то нижнюю часть столба погружают на 10-12 см в раствор. Деревянные столбы можно также устанавливать на крестовину, которая делается из двух пластин длиной 70- 80 см, соединенных между собой крест-накрест. В нижней части столба вырезается шип, который вставляется в гнездо, вырезанное посередине крестовины. В вертикальном положении столб на опоре фиксируется косынками.

Для защиты от гниения столб обмазывается слоем глины толщиной 1 см. Затем он обжигается в горячих углях. После обжига столб обмазывают горячим битумом или гудроном. Можно также для защиты деревянного столба использовать антисептик или раствор медного купороса. После пропитки антисептиком столбы просушивают и покрывают горячим битумом или гудроном.

Материалы для работы

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала. На основе видео рекомендаций и литературы, мы выделили для вас, самые популярные вариации такой постройки:

• Трубы из асбеста. Такой материал имеет достаточно высокую прочность, экономичность и комфортность при установке.
• Кирпич. Это один из самых востребованных вариантов закладки. Хотя стоит отметить, что из его плюсов можно выделить только долгий срок эксплуатации и прочность. При этом такой материал имеет ряд недостатков, таких как сложность установки, высокая цена материалов и подверженность пучению земли, что приводит к появлению деформаций.
• Бревна из дерева. Такой вариант наиболее экономичен, и применяется в строительных проектах для легких типов построек. Также к плюсам стоит отнести и легкость монтажных работ объекта. Среди недостатков присутствуют такие негативные характеристики, как  недолговечность и обязательная потребность в гидроизоляции и обработке специальным септиком.
• Железобетонный материал. Бетон имеет очень высокий уровень прочности, долгий эксплуатационный срок. Стоит отметить, что это как раз тот вариант, когда качество приравнивается к цене. Но, существует также недостаток, который проявляется в сложности монтажных работ.

Стоит отметить, что лучше отдать свой выбор в сторону монолитного основания, так как в комплект входит его и арматура, которая увеличивает способность фундамента выдерживать нагрузку. Если вы выбираете сборный тип постройки, то могут в зимний сезон происходить выталкивания столбов, что приведет к многочисленным ремонтным работам. Именно по этой причине мы советуем все-таки выбор монолита.

Рекомендации по составлению плана фундамента

Ленточный фундамент

Именно мелкозаглубленный ленточный фундамент является на сегодняшний день одним из самых востребованных. Его можно назвать удачным компромиссом между дешевым и слабым свайным и прочным, но дорогостоящим монолитным.

Поэтому многие люди, которые решили построить небольшой коттедж из пенобетона или дерева, предпочитают использовать именно его. Устройство этого фундамента отличается простотой, а цена вполне по карману каждому человеку, решившему обзавестись собственным домом.

Так что, если рассказывать про то, какова технология строительства мелкозаглубленного фундамента, то начинать лучше всего именно с ленточного.
