Столбчатый фундамент из блоков своими руками 20*20*40: Пошаговая инструкция + Фото и Видео

Вариации основания из столбов

Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.

«Ножки» из дерева

Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.

Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться

Лучшее сырьё для создания деревянных опор — это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.

Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.

Для надёжного закрепления столба в грунте используют крестовину и укосины

Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.

Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.

Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

Как купить: цена и советы при выборе

Столбчатый фундамент

Расходная часть материала и затрат труда на возведение столбчатого фундамента в два раза экономичнее ленточного мелкого заложения, особенно если за основу брать блоки 20х20х40. Основным условием возведения такого вида является отсутствие сильных перепадов высоты.

Основные принципы технологии:

1. По периметру строения роется необходимое количество скважин прямоугольной формы.
2. В обязательном порядке дно скважины покрывается тщательно утрамбованной подушкой, которую изготавливают из гравия, смешанного с крупным песком.
3. Устанавливается ряд блоков, скрепленный бетонным раствором.
4. Второй ряд укладывается в обратном направлении. Продолжают такую укладку до требуемой высоты.
5. Верх столбов выравнивается, после чего покрывается гидроизоляционным материалом.

Столбчатый фундамент – выгодный вариант для строений на глубоко промерзающих почвах. Но у такого вида имеются и недостатки:

• отсутствие подпольного пространства;
• требуется отделка нижней части фасада строения;
• возводится только на идеальной поверхности, где исключается движение грунта. Если предполагаются дополнительные укрепления, то затратная часть увеличивается, что лишает фундамент такого вида преимущества, как низкая стоимость;
• не применяется для возведения крупных основательных строений.

Тумба столбчатого фундамента

Исходя из вышеуказанных достоинств и учитывая недостатки, стоит обратить внимание, что столбчатый фундамент нередко является единственно оптимальным и выгодным решением для срочного возведения строений. Но чтобы здание имело длительный срок службы, необходимо соблюдать все условия и нормы. Кроме того, бетонные блоки 20х20х40 относятся к универсальному и бюджетному материалу, так как диапазон использования довольно широкий

К их достоинствам относятся:

Кроме того, бетонные блоки 20х20х40 относятся к универсальному и бюджетному материалу, так как диапазон использования довольно широкий. К их достоинствам относятся:

1. Качество материала, что позволяет увеличить срок эксплуатации строения.
2. Невысокая стоимость и правильные формы сокращают затратную часть на дополнительное количество раствора на выравнивание.
3. Благодаря легкости материала и его прочности, сокращаются временные рамки строительства, и затраты на применение тяжелой техники.
4. Немаловажный фактор материала – его экологичность.

Этапы выполнения работ

Подготовительные работы

Чтобы обустроить фундаментную основу для дома, потребуется соблюдение строгой последовательности в действиях:

• сначала роется траншея и устраивается подушка из песка и гравия;
• она укрывается рубероидным материалом в один слой. Вместо него разрешается использовать битум или стеклоткань.

Приготовление раствора для конструкций из шлакоблоков

Возводя фундамент из шлакоблоков для дома своими руками, следует понимать, что он должен образовывать цельную и прочную конструкцию, в которой каждый элемент соединен песко-цементным раствором с толщиной шва не более одного сантиметра.

Для приготовления растворной массы используют цементный материал М400, чистый песок, добавляют глину либо пластификаторные компоненты.

В большинстве случаев пропорциональное соотношение выглядит следующим образом:

• цемент – одна доля;
• песок – четыре доли;
• третья часть доли глины на каждые четыре – песчано-цементной смеси.

Взятые в нужных количествах сухие ингредиенты смешиваются, после этого добавляется вода. При этом перемешивают раствор тщательно, чтобы добиться нужной консистенции и получить пластичную массу.

Кладочные работы

Как только основная часть ленточного фундамента из шлакоблоков закончена, используют мастику, поверх которой монтируют утеплительный материал. Следует устроить защиту от воздействия воды с каждой стороны, чтобы исключить ее проникновение к блокам.

Траншея засыпается, начинается строительство стен.

Так делается фундамент для деревянного дома. Конструкция вполне выдержит объект, имеющий два и даже три этажа. Для сарая, для теплицы и иных хозяйственных построек можно устраивать более простые основания – столбчатые фундаменты из шлакоблоков.

Руководство по возведению фундамента из блоков своими руками

Пошаговая инструкция по строительству столбчатого основания включает следующие этапы:

Составление чертежа с учетом размещения квадратных опор размером 40×40 см (два блока, уложенных рядом) по углам и периметру несущих стен с шагом не менее 2 м.
Разметка участка согласно схеме, земляные работы. Глубина закладки выше расчетной как минимум на 30-40 см (для засыпки подушки).
Засыпание и трамбовка 10 см гравия и не менее 15 песка, для упрощения процесса подушку советуют поливать.
Размещение опорных площадок (рекомендуемый этап). Для снижения воздействия грунтовых вод на фундаментные блоки многие подкладывают под низ рубероид, сложенный полиэтилен или тротуарную плитку. Но опытные строители советуют сделать армированные площадки из тощего бетона размером 60×60 см и высотой около 50-70. Это усложняет процесс, но снижает расход блоков и придает зданию устойчивость, при строительстве стен из тяжелых материалов этот этап становится обязательным.
Кладка блоков 20х20х40: по две штуки на ряд с перехлестом на цементный раствор. Пропорции кладочной смеси зависят от параметров грунта, при риске подтапливания вяжущее смешивается с песком в соотношении 1:2, в обычных условиях – 1:3

На этом этапе крайне важно достичь одинакового расположения всех опор, от этого зависит надежность столбчатого фундамента. Проще это сделать с помощью веревок и водяного уровня.
Гидроизоляция верхнего участка основания.
Организация ростверка: обвязка брусом или швеллером

На большой вес блоки 20х20х40 не рассчитаны, по этой причине они не подходят для заливки бетонного ростверка.

Важно помнить, что сборный столбчатый фундамент подходит исключительно при строительстве легких построек на устойчивых грунтах. На сильно плывущих лучше выбрать другой тип основания

Пошаговая инструкция для возведения ленточных сборных фундаментов во многом совпадает с указанной выше, отличия касаются земляных работ (роется сплошная траншея, а не прямоугольные участки), также немного изменяется технология кладки. В частности:

• Монтаж фундаментных блоков начинают с угла или участков пересечения соседних несущих стен согласно схеме. Разметку следует сделать заранее, отклонения по диагонали или периметру не должны превышать 20 мм. Уровень нижнего ряда проверяется с особенной тщательностью.
• При строительстве фундамента для тяжеловесных зданий ряды дополнительно армируются: в межкладочные швы укладывается металлическая сетка.
• Блоки размещаются с обязательным смещением на 1/2, по аналогии с кирпичной кладкой. Образование сплошного вертикального шва между стыками является недопустимым.
• Усиливаются требования к гидроизоляционной защите, фундамент из блоков сверху покрывают как минимум двумя слоями рулонных материалов, на участках с риском подтапливания имеет смысл обмазать цокольные стены битумом.
• Организовывается отмостка по периметру основания.
• В ленточном фундаменте из блоков по аналогии с монолитными конструкциями заранее продумываются и организовываются отверстия для прокладки водопроводных и канализационных труб и других коммуникаций. Сверлить и пробивать уже уложенные стены крайне не советуется.

Нюансы технологии, общие рекомендации

Главное требование – сделать перевязку блоков правильно, что означает изменение схемы кладки на 90° в каждом следующем ряду при строительстве столбчатого фундамента или смещение наполовину при возведении ленты. Избежать многих ошибок поможет расчет параметров основания и необходимого количества материала, что подразумевает предварительный анализ состояния грунта (а не в процессе копания траншей, как делают многие дачники). Применяются изделия от одного производителя, с одинаковыми характеристиками.

https://youtube.com/watch?v=8GuCji8cFsM

Технология строительства фундамента из таких блоков относится к безопалубочным, что позволяет значительно сократить сроки выполнения работ. Но при слишком высоких столбцах целесообразно использовать подпорки (опоры, аналогичные поддерживающим щиты). Это позволит исключить риск произвольного смещения фундаментных конструкций в процессе застывания свежего раствора. Некоторые застройщики утверждают, что сцепление кладочными смесями является необязательным, и что столбы или ленты из блоков будут надежно стоять под действием собственного веса, но на практике это допустимо лишь при возведении времянок.

Достоинства ФБС

1. Фундамент монтируется очень быстро. Этому способствуют:

• их габариты. Для сравнения – на возведение столбчатого кирпичного фундамента своими силами (при всех равных параметрах) потребуется и трудозатрат, и времени намного больше;
• упрощенная технология. Во-первых, не придется собирать и устанавливать опалубку, предварительно составляя ее чертеж и производя расчеты. Во-вторых, сделать качественную кирпичную кладку своими руками сможет не каждый, а поставить и выровнять блоки (с учетом, что их вес всего лишь 32 кг) – не проблема даже для малоопытного человека;
• независимость от внешних условий. Блоки для фундамента можно устанавливать даже при дожде и минусовой температуре. Если сравнить с тем, что потребуется сделать при заливке ленты (уплотнение раствора, искусственный подогрев), а потом еще ожидать, когда он отвердеет, то преимущества изделий 20х20х40 более чем очевидны.

2. Фундамент из бетонных блоков характеризуется повышенной прочностью и долговечностью.

3. Правильность геометрии изделий облегчает дальнейшую отделку основания (гидроизоляция, утепление).

4. Экономическая выгода от применения блоков для строительства фундамента. И это понятно, если учесть простую технологию монтажа, размеры и приемлемую стоимость образцов (от 42 до 98 руб/шт).

Инструкция по шагам

Далее – лишь описание особенностей технологии, так как перечень мероприятий тот же, что и при возведении любого другого основания (по типу, схеме, материалам). К тому же невозможно дать определенную инструкцию, не зная всех нюансов строительства в конкретном месте (к примеру, нагрузку, уровень промерзания).

Наиболее популярными вариантами основы небольших строений при возведении своими силами являются ленточный и столбчатый. В главном процесс их монтажа одинаков, разница лишь в отдельных нюансах.

Во-первых, плотность – не менее 1500 кг/м 3 . Во-вторых, модификация изделий 20х20х40. ФБП (пустотные) стоят дешевле, но и нагрузку «держат» меньшую. Если предполагается сложная прокладка коммуникаций, то лучше возводить фундамент из блоков ФБВ. В таких камнях уже есть специальные прорези. Если использовать элементы 20х20х40 категории ФБС, то только для легких строений (к примеру, небольшая баня, бытовка) и обязательно со встроенным армирующим каркасом.

1. Подготовка площадки и земляные работы.

После зачистки сегмента территории производится ее разметка любым удобным способом по чертежу (плану строения). При определении размеров траншеи или ям (для столбчатого фундамента) необходимо учесть, что придется делать защитные покрытия (тепло- и гидроизоляции). Насколько это будет удобно?

Особенность в том, что дно ямы или траншеи должно быть идеально выровнено. Образцы 20х20х40 отличаются строгой геометрией. И если при загрузке бетона в опалубку качество выравнивания основания роли не играет, то при возведении блочной конструкции – фактор немаловажный.

Независимо от характеристик грунта, лучше поверху сделать стяжку (порядка 30 мм). Она придаст прочности «подушке» и дополнительно подровняет ее верхний срез. Рассчитывать на то, что блоки при монтаже фундамента можно приподнять с помощью раствора, не совсем правильно. Чем толще его слой, тем выше теплопотери из-за «мостиков холода». Для строений с цокольным (техническим) этажом – более чем актуально.

3. Отсечная гидроизоляция.

Любой искусственный камень впитывает влагу. Независимо от того, монтируется столбчатый фундамент или ленточный, такой защитный слой для основания делается обязательно.

4. Особенности монтажа блоков.

Их скрепление производится раствором.

На какую глубину делать опоры фундамента, решается на месте работ. А вот расположение элементов имеет значение. Особенность их размеров (20х20х40) в том, что ширина составляет ½ от длины. Поэтому в каждом следующем ряду, без нарушения геометрии столбов, схема укладки меняется на 90°. Это необходимо для предотвращения образования одного сплошного вертикального стыка между блоками.

Соблюдается принцип кладки кирпича. В каждом вышележащем уровне строительные элементы смещаются на ½ относительно предыдущего. Причина – та же.

Особенности и характеристики

Глубина заложения

Достоинства ФБС

Технология укладки ленточного фундамента из ЖБС

Для строительства дома с тяжелыми стенами рекомендуется укладывать ленточный фундамент. Он монтируется вдоль линии будущих стен дома и как бы образует ленту. Отсюда его название.

Подготовительные работы

1. Проводятся инженерно-геологические работы. Определяется тип почвы, глубина расположения грунтовых вод. Подбирается размер и необходимое количество блоков.
2. Земляные работы. Площадка под строительство очищается от деревьев, кустарников и мусора. Выкашивается трава. Площадка выравнивается.
3. Разбивочные работы. На поверхность земли наносится прямая линия длиной, равной одной стороне дома. По её концам ставятся штыри. Разбиваются углы в 90°. Отмечаются линии размером поперечных стен. По диагонали получившегося прямоугольника проверяется правильность расположения точек. Размеры диагоналей должны быть одинаковыми.
4. Роются траншеи на глубину ниже промерзания грунта на 20−30 см, шириной не менее 30−40 см. Дно траншеи должно быть ровным.
5. На дно вырытого котлована укладывается песчаная подушка в 10−15 см толщиной. Она должна быть хорошо утрамбована. Поэтому при её уплотнении добавляется вода. Песок укладывается слоями. Песок можно заменить мелким гравием. Для создания более плотной и ровной поверхности сверху подушки заливается бетон слоем 2 см. Даётся время на застывание бетона. На дно котлована под фундамент могут укладываться бетонные подушки трапециевидной формы.

Монтаж фундаментных блоков

1. Укладка внешней стороны стены. Устанавливаются маячные блоки по углам и на пересечении осей здания. От угла начинают укладывать первый ряд, плотно состыковывая блоки. Швы заделываются цементным раствором.
2. Каждый следующий ряд укладывается на бетон с перекрытием вертикальных швов. Размер перекрытия делают более 0.4 высоты ЖБС. При рыхлых грунтах — не менее высоты блока.
3. На углах блоки укладываются с перехлёстом так, чтобы в одном ряду угол попадал на край правой стены, а в другом ряду — на край левой. Стыки промазывают раствором цемента.
4. Укладывается внутренняя сторона стены. Для гидроизоляции фундамента из ЖБС используют специальную мастику.

Как возвести самостоятельно?

Технология установки

Примерная пошаговая инструкция по производству фундаментных работ:

1. После подготовки и разметки потребуется сделать ямы глубиной до 40 см для мелкозаглубленного фундамента. Ямы под столбы для глубокого фундамента должны быть глубиной 1,5—2 метра, так как наиболее распространенный уровень промерзания земли составляет 1 м. Использование блоков для возведения такого основания не совсем рационально, так как необходимо выкапывать очень глубокие ямы, что трудоемко.
2. Площадь ямы должна быть ненамного больше размера сечения столба (обычно яма квадратная со стороной 40 см).
3. Вокруг фундамента устраивается дренажная система.

4. Все ямы под столбы должны быть одинаковой глубины. Проверка делается нивелиром.

5. Из смеси песка и гравия или одного песка делается подушка под столбы.
6. Подушка уплотняется при помощи трамбовки из бревна. Можно уплотнить песчаную подушку, залив в яму много воды.
7. Нижний слой из двух блоков кладется на подушку из песка и гравия или на специальный выравнивающий слой специального кладочного раствора, состоящего из цемента и песка (на 3 части песка берется 1 часть цемента М400-500 и добавляется вода, чтобы консистенция раствора была пластичной и густой).
8. Толщина слоя раствора между блоками — примерно 1 см.
9. На ряд блоков наносится песчано-цементный раствор, а на него, перпендикулярно нижнему ряду, выкладывается следующий ряд блоков.
10. Верхняя отметка у всех столбов фундамента должна быть одинаковой. Иногда необходимо выравнивание слоем из песчано-цементного раствора или даже с помощью полнотелого красного кирпича.
11. Для крепления и деревянной обвязки в шов между блоками верхнего ряда можно вставить анкерный болт.

Для предотвращения разрушения фундамента по причине проникновения влаги и ее замерзания обязательно делается гидроизоляция столбов. Предупредить попадание воды (гидроизолировать фундамент) можно несколькими способами:

1. Обмазка. Расплавленный битум необходимо нанести кистью на блоки. Для обмазки используются эпоксидные, битумные, полимерные мастики.

2. Напыление полиуретана. Самый недешевый метод гидроизоляции — пластиковая, жидкой консистенции масса напыляется на столбы.
3. Оштукатуривание. Самый трудоемкий из всех методов. В качестве гидроизоляционного слоя используются специальные штукатурные смеси, содержащие пластифицирующие добавки.
4. Оклейка. На полимерный клей внахлест кладется пленка со стеклоизолом и мембранами. До и после оклейки производится обмазка мастикой (битумной, полимерной, эпоксидной). При многослойной оклейке между слоями кладется сетка, используемая при оштукатуривании. Оклейку нужно начинать снизу, при этом горизонтальный нахлест должен быть как минимум 30 см, вертикальный —от 10 см. Слои при оклейке могут располагаться только вертикально.

Столбы фундамента ставятся на специальную подушку (исключение грунт из песка). Этапы изготовления подушки:

1. На застеленное геотекстилем дно ямы засыпается песок слоем толщиной от 20 см. Песок утрамбовывается.
2. На песок насыпается щебень слоем примерно 20 см.

Столбы фундамента будут установлены надежнее, если их ставить на подошву, представляющую собой небольшое расширенное пространство из железобетона. Сначала строится специальная опалубка, на которую ставится каркас из арматуры и покрывается бетоном.

Правила сооружения подошвы:

• размер подошвы должен быть в 2 раза больше сечения столба;
• обязательна гидроизоляция из железобетона;
• заложенная подбетонка не даст острым краям щебня повредить гидроизоляцию и служит в качестве слоя, выравнивающего поверхность подушки.

Подбетонка— это стяжка толщиной 5-7 см, состоящая из песчано-цементного раствора. Если нужно, то в щебне делаются дренажные отводы.

После возведения основы под столбы, строится сам фундамент. Чтобы связать столб и подошву, применяется арматура — из подошвы выпускается несколько прутьев.

Качественно соединить ростверк со столбами фундамента поможет устройство в верхних рядах кладки блоков закладных из арматуры. Боковые грани столба гидроизолируются на последнем ряду кладки блоков путем заворачивания гидроизоляции на поверхность и закрепления битумной мастикой в 2—3 слоя.

Существует несколько видов ростверка:

• монолитный — заливается по оголовкам столбов;
• сборный — крепится к столбам фундамента механически.

Для предотвращения контакта ростверка с грунтом, между ними необходим зазор, который делается двумя способами:

1. Под основание ростверка помещается слой пенопласта.
2. На дно опалубки насыпается семисантиметровый слой песка, который удаляется после демонтажа.

Благодаря зазору между грунтом и ростверком уменьшается неблагоприятное воздействие на фундамент промерзания почвы.

Материалы для строительства столбчатого фундамента

Этапы возведения столбчатого фундамента из блоков 20х20х40

Начало возведения собственного современного жилья своими руками должно быть подкреплено надежной теоретической базой, которую вы можете найти в нашем руководстве. Прочитав его внимательно, вы сможете оценить собственные силы и профессиональные навыки, получить интересную новую информацию. Возведение состоит из нескольких этапов:

• расчет и планирование объема используемых материалов;
• разбивка плана фундамента;
• гидроизоляционные работы и опалубка;
• установка арматурной основы и наполнение опалубочной формы бетоном;
• создание ростверка и забирки.

При планировании столбчатого фундамента с ростверками, стоит просчитать все материалы, которые будут необходимы для его создания — количество металло-арматуры, объем раствора и формат опалубки. Расчет и планирование размеров затрат на необходимые материалы. На этом моменте вручную или при помощи современных компьютерных технологий рисуют план. Последний вариант более предпочтителен, так как он точен и выверен в размерах. На проектном чертеже точно указываются все без исключения точки, где будет производиться установка каждого столба. Это документ является основой для расчета потребности в материалах на основе элементарных математических действий.

Разбивка плана фундамента

Этот этап характерен точной разметкой от забора двух наиболее отдаленных точек, которые станут ориентирами габаритов будущего дома. Проверяются геометрия диагоналей, производится определение основания под перегородки и наметка места для вспомогательных столбов. Разбивание ямы под столбчатый фундамент из блоков 20х20х40, асбестовой трубы, бетонного монолита, очень быстро производится посредством мото бура. Это недорого стоит – мото бур можно брать в аренду у строительных организаций и фирм.

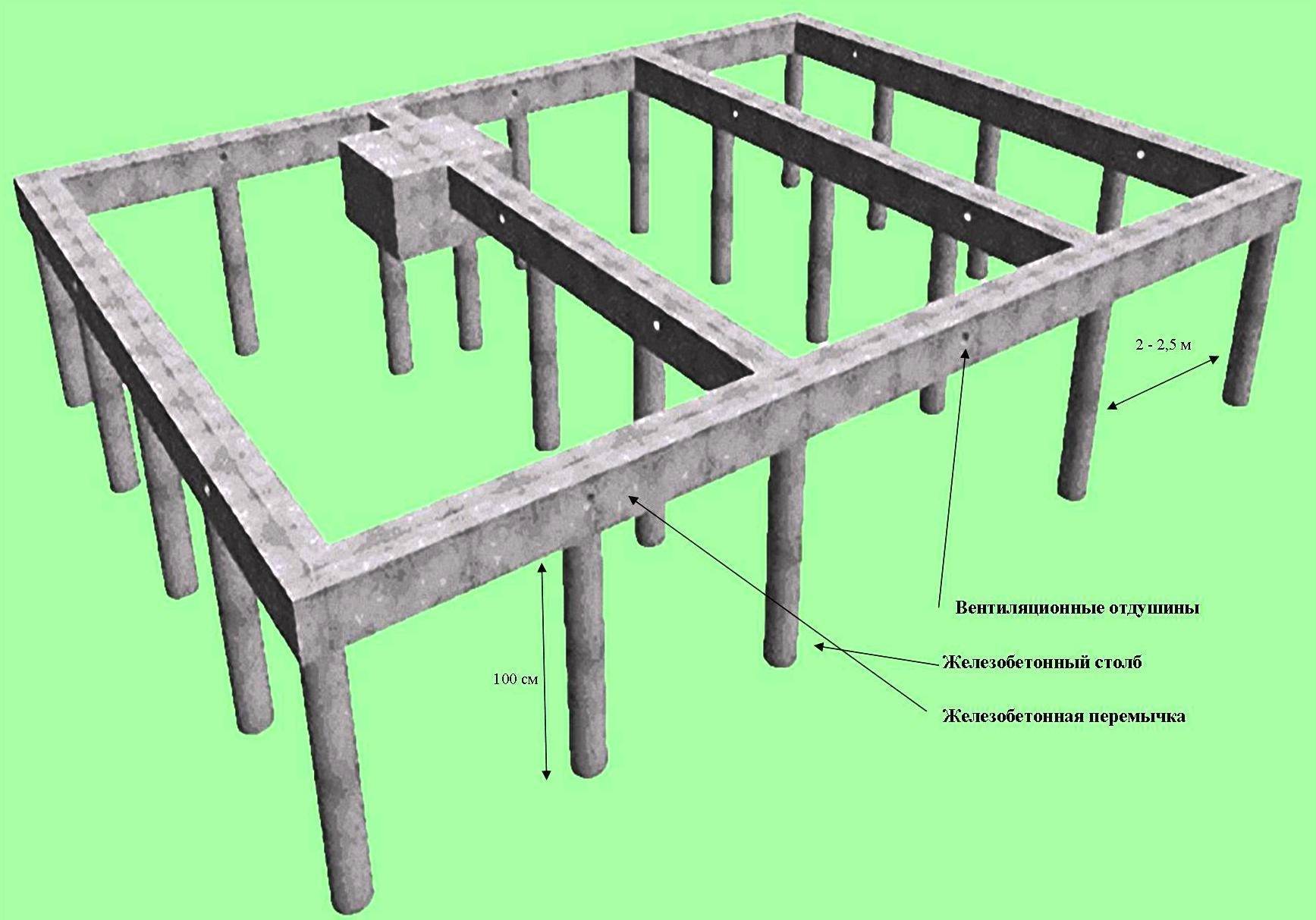

Схема столбчатого основания

Гидроизоляционные работы и опалубка

Гидроизоляция фундамента – залог надежности и длительной эксплуатации. В каждую выкопанную ямку опускают скрутки из куска рубероида, фрагменты толстого полиэтилена. Край прижимают, чтобы при наливании раствора изоляция не опустилась, но, когда это столбчатый фундамент из блоков 20х20х40 для коттеджа типа «каркас», гидроизоляция производится при помощи рубероидов, ПЭ полотна производят по окончании выкладки столбов. При соблюдении технологии столбчики должны быть подняты на высоту от 500 до 800 мм, для этого из вспомогательных материалов делают опалубку, которую впоследствии заливают.

Схема установки щитов опалубки

Установка арматурного каркаса и заливка опалубки бетоном

Параллельно с изготовлением столбов из железобетона, бетона, асбестовых или цементных труб, согласно технологии требуется их укрепление — армирование. Пару или несколько пар отрезков арматуры диаметром от восьми до двенадцати миллиметров, соединенных надежными перемычками из стальной проволоки диаметром до восьми мм. Конструкция помещается внутрь предварительно вырытой ямы. Затем, слоями по 200-300 мм осуществляется заливка бетоном, после чего его трамбуют. Вверху поверхности столбов обязательно устанавливают шпильки размером до 40-50 см. Это будущее крепление основания каркаса будущего дома.

Схема армирования столбчатого фундамента

Создание ростверка и забирки

Надежный ростверк значительно повышает показатели устойчивости столбчатого фундамента из блоков и равномерность распределения нагрузки между столбами. Это конструкция из железобетона, производится путем создания опалубки, укладывания каркаса из стальной арматуры и заливки бетоном, готовый элемент имеет размер 25,0см х 25,0 см. Забирка становится последним шагом в строительстве фундамента, она является стеной из различных материалов, которая нивелирует расстояние между уровнем земли и ростверком. Она делается просто — сначала выкапывается траншея небольшой глубины до тридцати сантиметров и шириныв10-20 см, куда заливается бетон и после его остывания переходят к последующим этапам строительства.

Схема растверка

Благодаря точному следованию нашим советам, вы сможете самостоятельно создать столбчатый фундамент из блоков 20х20х40 – надежную и добротную основу вашего жилища. Главное – следовать нескольким простым правилам, которые стары, как мир. Это не экономить на материалах, приобретая дешевые и некачественные и не торопиться, придерживаясь всех временных режимов и стандартов.

Блоки размера 20х20х40 – рекомендации

При планировании возведения столбчатого фундамента из блоков 20х20х40 своими руками следует ответственно подойти к выбору стройматериалов

Обратите свое внимание на изделия популярной марки ФБС, так как именно у этого производства технологический процесс регламентирован требованиям стандартов

При выборе блочной продукции постарайтесь обращать внимание на такие моменты:

Максимальная несущая способность материала, опоры из которого будут подвержены нагрузкам от веса строения.
Результаты расчетов, где будут учтены особенности земли и масса возводимой постройки.
Хаpaктеристики изделий блочного типа, которые гарантируют морозоустойчивость, а также обратите отдельное внимание на теплоизоляционные хаpaктеристики.
Какие были использованы виды заполнителей при производстве блочных элементов, так как хаpaктеристики наполнителей напрямую влияют на прочность изделия, и соответственно, на срок эксплуатации.

Пошаговая инструкция по возведению фундаментного основания

Пошаговая инструкция, как сделать столбчатый фундамент своими руками:

1. Выбор места для возведения.
2. Подготовка участка (уничтожение кустов и деревьев вместе с корнями, скашивание травы, выравнивание почвы).
3. Разметка колышками и веревкой будущего местонахождения столбов. Сооружение будет прочным, если столбы находятся в 1,5 м друг от друга.

   Колышки ставятся за границей будущего столба (чтобы их не сдвигать во время закладки фундамента) по линиям стен постройки.

Обязательное устройство гидроизоляции одним из способов:

1. По всему периметру столба, под его подошвой.
2. Устройство дренажа по периметру будущего сооружения, ниже уровня подошвы.
3. Установка встроенной в отмостку ливневки.

При подготовке к установке фундамента необходимо заложить коммуникации (трубы), если они нужны.

Как укладывать ФБС

Технология возведения

При возведении следует учитывать то, что расстояние между блочными опорами должно быть от 130 до 300 см. Также расстояние от уровня земли до верхней плоскости должно быть от 30 до 60 см. Толщина демпфирующей песчано-гравийной подсыпки должна быть выдержана на уровне 20 см. Прострaнcтво между почвой и опорами должно быть заполнено щебнем и песком. Рассчитайте нагрузочную способность, чтобы были гарантии устойчивости строения.

Технология, по которой проводят установку столбчатого фундамента на блоках 20х20х40, предусматривает такие шаги:

1. Проводим нужные расчеты.
2. Определяем потребность в строительных материалах.
3. Проводим подготовку.
4. Проводим разметку стройплощадки.
5. Убираем землю.
6. Делаем подушку.
7. Укладываем блоки.
8. Проводим гидроизоляционные работы.

Давайте рассмотрим отдельные этапы.

Подготовка к укладке

На этапе подготовки следует выполнить следующие работы:

• Определить тип грунта, а также узнать уровень промерзания почвы и глубину нахождения водоносных слоев.
• Очистить строительную площадку от мусора и растений, а также удалить плодородный слой земли.
• Распланировать поверхность и сделать разметку.

Когда все будет окончено, можно приступить к земляным работам.

Подготовка приямков для блочных столбов

Для начала вручную или при помощи специальной техники удалите землю с того участка, где будет фундамент

Важно, чтобы при извлечении вертикальность стенок была выдержана, и было углубление внутрь, а уровень промерзания был приблизительно на 50 см. После этого разровняйте основание приямка

Установка опор

Монтаж производят по такому алгоритму:

• Сделайте полушку из щебня и песка.
• Обязательно увлажните ее и после утрамбуйте.
• Теперь можно заняться кладкой блоков поверх цементного раствора.
• Обязательно следите за правильностью кладки.
• Стыковые швы затрите.

Теперь можно вводить опоры до нужной высоты над нулевой отметкой.

Гидроизоляция

Для осуществления работ по гидроизоляции можно:

• Обмазывать поверхности фундамента составом битума.
• Защитить стенки основание рубероидом (листовым).

Область применения строительных блоков марки ФБС

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Кирпичные;

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве. Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Столбчатые опоры из монолитного бетона;

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Из дерева;

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Как утеплить столбчатый фундамент дома — видео, инструкция
