Как построить столбчатый фундамент из блоков 20-20-40 своими руками?

Достоинства ФБС

1. Фундамент монтируется очень быстро. Этому способствуют:

• их габариты. Для сравнения – на возведение столбчатого кирпичного фундамента своими силами (при всех равных параметрах) потребуется и трудозатрат, и времени намного больше;
• упрощенная технология. Во-первых, не придется собирать и устанавливать опалубку, предварительно составляя ее чертеж и производя расчеты. Во-вторых, сделать качественную кирпичную кладку своими руками сможет не каждый, а поставить и выровнять блоки (с учетом, что их вес всего лишь 32 кг) – не проблема даже для малоопытного человека;
• независимость от внешних условий. Блоки для фундамента можно устанавливать даже при дожде и минусовой температуре. Если сравнить с тем, что потребуется сделать при заливке ленты (уплотнение раствора, искусственный подогрев), а потом еще ожидать, когда он отвердеет, то преимущества изделий 20х20х40 более чем очевидны.

2. Фундамент из бетонных блоков характеризуется повышенной прочностью и долговечностью.

3. Правильность геометрии изделий облегчает дальнейшую отделку основания (гидроизоляция, утепление).

4. Экономическая выгода от применения блоков для строительства фундамента. И это понятно, если учесть простую технологию монтажа, размеры и приемлемую стоимость образцов (от 42 до 98 руб/шт).

Далее – лишь описание особенностей технологии, так как перечень мероприятий тот же, что и при возведении любого другого основания (по типу, схеме, материалам). К тому же невозможно дать определенную инструкцию, не зная всех нюансов строительства в конкретном месте (к примеру, нагрузку, уровень промерзания).

Наиболее популярными вариантами основы небольших строений при возведении своими силами являются ленточный и столбчатый. В главном процесс их монтажа одинаков, разница лишь в отдельных нюансах.

Во-первых, плотность – не менее 1500 кг/м 3 . Во-вторых, модификация изделий 20х20х40. ФБП (пустотные) стоят дешевле, но и нагрузку «держат» меньшую. Если предполагается сложная прокладка коммуникаций, то лучше возводить фундамент из блоков ФБВ. В таких камнях уже есть специальные прорези. Если использовать элементы 20х20х40 категории ФБС, то только для легких строений (к примеру, небольшая баня, бытовка) и обязательно со встроенным армирующим каркасом.

1. Подготовка площадки и земляные работы.

После зачистки сегмента территории производится ее разметка любым удобным способом по чертежу (плану строения). При определении размеров траншеи или ям (для столбчатого фундамента) необходимо учесть, что придется делать защитные покрытия (тепло- и гидроизоляции). Насколько это будет удобно?

Особенность в том, что дно ямы или траншеи должно быть идеально выровнено. Образцы 20х20х40 отличаются строгой геометрией. И если при загрузке бетона в опалубку качество выравнивания основания роли не играет, то при возведении блочной конструкции – фактор немаловажный.

Независимо от характеристик грунта, лучше поверху сделать стяжку (порядка 30 мм). Она придаст прочности «подушке» и дополнительно подровняет ее верхний срез. Рассчитывать на то, что блоки при монтаже фундамента можно приподнять с помощью раствора, не совсем правильно. Чем толще его слой, тем выше теплопотери из-за «мостиков холода». Для строений с цокольным (техническим) этажом – более чем актуально.

3. Отсечная гидроизоляция.

Любой искусственный камень впитывает влагу. Независимо от того, монтируется столбчатый фундамент или ленточный, такой защитный слой для основания делается обязательно.

4. Особенности монтажа блоков.

Их скрепление производится раствором.

На какую глубину делать опоры фундамента, решается на месте работ. А вот расположение элементов имеет значение. Особенность их размеров (20х20х40) в том, что ширина составляет ½ от длины. Поэтому в каждом следующем ряду, без нарушения геометрии столбов, схема укладки меняется на 90°. Это необходимо для предотвращения образования одного сплошного вертикального стыка между блоками.

Соблюдается принцип кладки кирпича. В каждом вышележащем уровне строительные элементы смещаются на ½ относительно предыдущего. Причина – та же.

Возведение столбов

Как купить: цена и советы при выборе

В стоимость ФБС 20х20х40 для столбчатого фундамента входят следующие составляющие:

• цена сырья;
• стоимость работ по производству;
• траты на транспортировку.

Стоимость на блоки варьируется от 35 до 75 рублей за одну штуку. Разница в ценах объясняется рядом причин:

• слабая конкуренция – малое количество производств ведет к повышению цен;
• качество и тип материала – пустотелые блоки из керамзитобетона будут дешевле полнотелых;
• перекупщики на рынке – дешевле приобрести стройматериал на заводе-изготовителе;
• объем заказа – оптовикам часто делают скидки.

При выборе и покупке стоит обращать внимание на определенные моменты:

1. Соответствие размеров и веса блоков. Если масса ниже указанной величины, а размеры нормальные, это может говорить о наличии пустых участков в блоках, некачественном уплотнении материала. Эти недочеты плохо сказываются на прочности ФБС, поэтому их не стоит использовать для основания строения.
2. Соответствие формы и размеров. Часто встречаются партии, изготовленные в разных формах и отличающиеся по размеру до 0,5 см. Проверить их можно шаблоном в виде фанерной рамки с калиброванным отверстием.
3. Соответствие ГОСТу. На блоках ФБС не должно быть трещин и деформаций.
4. Соответствие стройматериала требованиям действующих нормативных документов. Его подтвердит наличие сертификатов и паспортов качества.

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Полезный совет! Столбчатый фундамент – оптимальное решение для облегчённых построек, объёмный вес которых не превышает 1000 кг/м3 (каркасных домов, бань, хозблоков, садовых домиков, террас, навесов, гаражей, летних кухонь, беседок и т.п.).

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

Могут быть спроектированы, рассчитаны и построены самостоятельно, без привлечения специальной техники и быть устроены практически на любых почвах (исключая те, где возможны процессы пучения или имеются высоко расположенные грунтовые воды).Могут быть расположены на участках с заметными перепадами по высоте (и даже на склонах холмов).Не требуют подготовительных работ по выравниванию быть возведены в кратчайшие сроки (максимальное время постройки столбчатого фундамента с нуля – 2 недели).Не нуждаются в сложной и дорогостоящей и долговечность конструкции (возведённый со тщательным соблюдением технологии работ столбчатый фундамент может прослужить более полувека).Относительная низкая итоговая стоимость.

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

Как возвести самостоятельно?

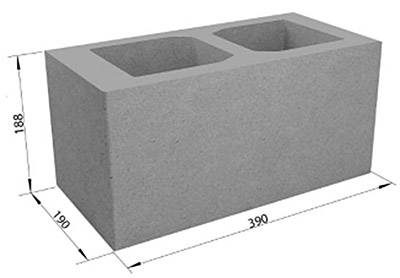

Классификация типов блоков

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м3. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Класс	Средняя прочность, кгс/см²	Раствор
В3,5	45,8	М50
В7,5	98,2	М100
В12,5	163,7	М150
В15	196,5	М200

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Как купить: цена и советы при выборе

Виды керамзитобетонных блоков

Преимущества:

• Прочность. Но стоит помнить, что этот вид материала не используется для тяжеловесных построек, а это значит, показатели прочности вполне подходят для малогабаритных зданий.
• Высокая теплоизоляция. Естественно, не стоит сравнивать его с ватой или полистиролом, но в сравнении с кирпичом или камнем, он значительно лучше держит тепло. Поэтому нет необходимости в дополнительном утеплении стен здания.
• Пористость керамзитобетонной конструкции имеет звуковую изоляцию.
• Материал не подвергается перепадам температур. Огнеупорный и влагостойкий.
• Стены домов из этого материала не привередливы и не требует какого-то конкретного ухода, остаются в отличном состоянии на протяжении века.
• Одним из главных преимуществ керамзитобетонного материала является его легкий вес, что уменьшает общий вес домов. А также за счет легкости упрощается работа с материалом.
• Небольшая стоимость.
• Еще одним немаловажным преимуществом является долговечность материала, его стойкость к коррозии, гниению.

Недостатки керамзитобетона:

• Отсутствие паропроходимости, что влечет за собой установки вентиляций для удаления влаги из помещений.
• Из-за легкого веса материал не годится для постройки многоэтажных сооружений. То же самое касается хрупкости.
• Хоть и небольшой, но все же недостаток керамзитобетона в том, что его невозможно сделать своими руками.

Виды керамзитобетонных блоков. Изготовление материалов происходит двумя способами:

• монолитная заливка;
• кирпичи, блоки изготавливаются различной формы.

Для раствора блоков из керамзита необходимы материалы в следующих пропорциях:

• Одна часть цемента, две песка и три керамзита. При добавлении воды, раствор нужно мешать до однородной консистенции, по жидкости напоминающей сметану.
• Смесь из бетона необходимо готовить маленькими порциями, непосредственно перед применением, так как керамзит имеет свойство быстро поглощать влагу, что заметно сказывается на качестве.
• Перемешивают раствор, пока гранулы керамзита окончательно не погрузятся в смесь из песка и цемента.
• Чтобы сделать кирпичи, выбирают мелкие гранулы керамзита.
• Использовать можно раствор, застывающий около месяца и не меньше.
• Керамзитобетонные блоки подходят для различного вида фундамента, который определяется особенностью почвы и климата местности.
• Нужно выявить подземные воды и их уровень, глубину промерзания грунта.

Как укладывать ФБС

Строительство

Мероприятие по сооружению столбчатого фундамента, используя бетонные блоки, вполне доступно организовать самостоятельно, даже не имея в этом деле специальных навыков. Основное требование — скрупулезное соблюдение процесса, отсутствие спешки в работе.

Расчет и план

Первоначально необходимо вычислить количество, местоположение и сечения столбов, на которые станет опираться основание сооружения.

Это выполнить невозможно, если не учитывать несущую способность почвы. В таблице ниже представлены параметры сопротивления грунта нагрузкам:

После получения первого значения необходимо рассчитать массу возводимого сооружения, которая включает вес стен с перекрытиями, а также кровлю. Также понадобится учитывать нагрузку на фундамент от действия ветра и снежного покрова на крыше. Все требуемые для расчета значения приведены в таблице:

Нагрузка, создаваемая снегом либо ветром — нормативные показатели, разные для всех отечественных регионов. Точные сведения приведены в СНиП под номером 2.01.07-85.

Вычисленную массу сооружения требуется разделить на значение из первой таблицы, чтобы получить значение площади необходимых опор. Остается только поделить результат на предполагаемое количество столбов, чтобы получить показатель сечения каждой опоры.

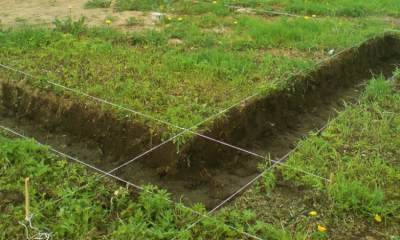

Разметка

Запланированную для сооружения здания площадку тщательно разравнивают, удаляя с нее весь мусор. На глубину 25–30 см необходимо снять верхний слой земли.

После этого начинают выполнять разметку территории:

• по углам, а также в точках пересечения стен забивают колья;
• по ним натягивают шнур;
• определяют точки монтажа опор;
• роют под них углубления.

Земельные работы

Чтобы обеспечить надежность опор из бетонных блоков, ямы под них требуется выполнять просторные, позволяющие после возведения конструкции произвести ее гидроизоляцию, а затем и оштукатуривание.

Эта рекомендация приобретает особую актуальность, когда опоры залегают на глубине, превышающей метр. Если достаточно неглубоко заглубленного основания, тогда глубину ямок делают 15–30 см при габаритах 50*50 см.

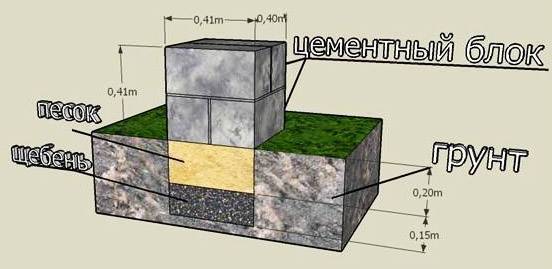

Подушка

Когда ямки готовы, на их дно нужно насыпать песчаную подушку, пролить ее водой, после чего скрупулезно утрамбовать. Иногда вместо этого мероприятия домашние умельцы укладывают на дно тротуарную плитку.

Подошва

Чтобы усилить показатель прочности, под столбами организуют подошву. Так именуют расширенную железобетонную площадку. Сначала возводят опалубку, внутри нее укладывают арматуру, после чего конструкцию заливают готовым бетоном.

Непременно требуется учитывать определенные нюансы:

1. Габариты сооружения обязаны практически вдвое превышать сечение возводимой опоры.
2. Непременно нужно выполнять гидроизоляцию подошвы.
3. Чтобы обеспечить защиту гидроизоляции от острых кромок щебня, под опалубку закладывают 5–7 см стяжку из слабого раствора (кроме защиты гидроизоляции она выравнивает плоскость подушки).

При необходимости можно выполнять в щебне отводы для дренажа.

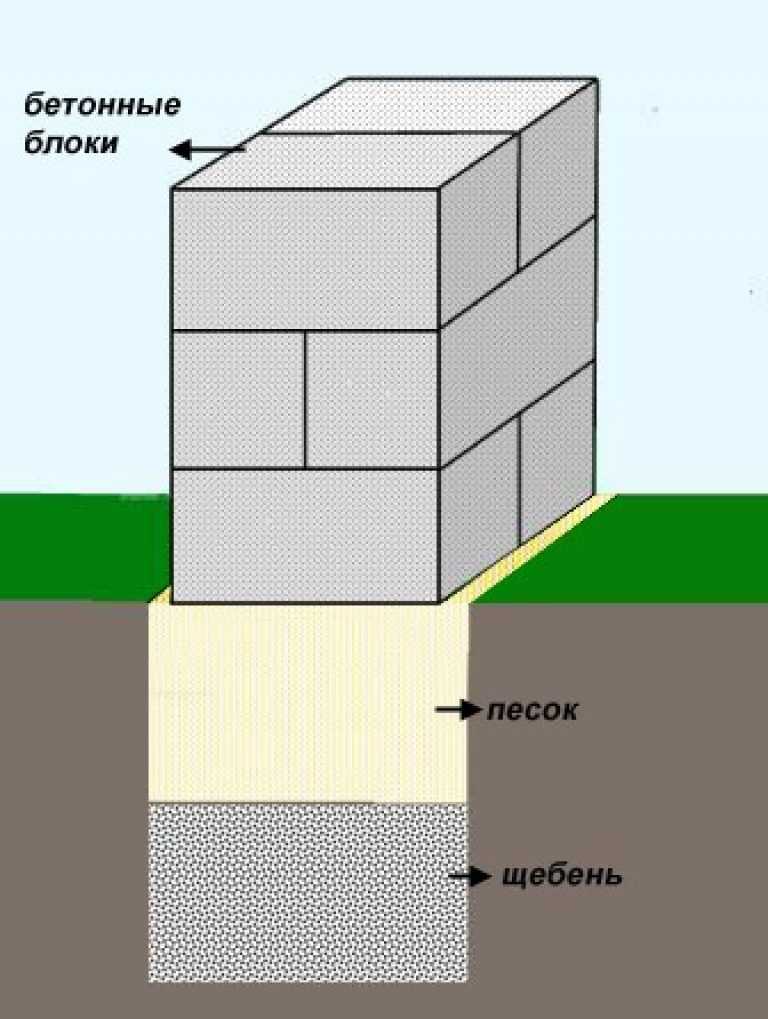

Столбы

Сооружать столбики необходимо по такой схеме:

• поверх подушки уложить пару блоков;
• нанести на них вязкий раствор;
• следующие элементы укладывать перпендикулярно предыдущему слою.

Повторять процедуру до момента достижения требуемой высоты опоры.

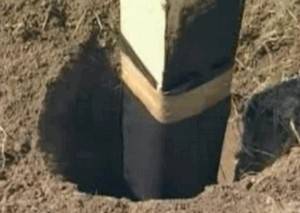

Гидроизоляция

Чтобы усилить прочность опор, нужно промазать стыки раствором, а затем оштукатурить всю поверхность столбика. После застывания раствора сооружение желательно покрыть мастикой либо окружить гидроизоляцией.

После завершения этого действия углубление требуется засыпать грунтом, который послойно укреплять трамбовкой.

Ростверк

Поскольку столбчатый фундамент плохо противостоит горизонтальным нагрузкам из-за передвижения почвы, на неблагополучных территориях требуется укрепление блочного фундамента.

Проверенный вариант — связать столбики ростверком. Им является бетонный пояс с армированным содержимым либо деревянный брус.

Забирка

Последний этап сооружения фундамента — забирка. Эта конструкция является защитой пространства между ростверком и грунтом. Выполнять ее не сложно — достаточно выкопать неглубокую траншею, залив в нее бетон.

Область применения строительных блоков марки ФБС

Как утеплить столбчатый фундамент дома — видео, инструкция

Этапы строительства

Столбчатые фундаменты из блоков 200х200х400 мм возводятся в несколько этапов.

Этап 1 – подготовка площадки

На данном этапе площадку разравнивают, освобождают от мусора. Верхний слой почвы снимается на толщину 250-300 мм.

Затем приступают к разметке постройки:

• забивают колья по углам строения и в местах пересечения стен;
• по установленным колышкам натягивают бечевку или шнур;
• размечают места установки опор, учитывая, что расстояние между ними (шаг) не должно превышать 2-3 метра. Чаще их устанавливать нецелесообразно с точки зрения экономичности, реже – опасно: превышение максимально допустимого шага может привести к деформациям здания;
• роются углубления под столбы. Глубина ям колеблется в пределах 150-300 мм в зависимости от степени неровности площадки. Соответственно, и количество рядов блоков в отдельно стоящих опорах будет разным: например, при больших уклонах участка одни столбы могут состоять из пяти блоков, установленных друг на друга, другие – из двух.

Этап 2 – подготовка основания под установку блоков

На дне вырытых ям устраивается подушка из песка, пролитого водой и плотно утрамбованного. Очень часто вместо этого строители укладывают тротуарную плитку размером 40х40 или 50х50 см.

Делать так не рекомендуется, так как тротуарная плитка рассчитана более низкие нагрузки. Под воздействием веса здания она разрушается и лишает опору надежного основания.

При строительстве опорно — столбчатого фундамента из бетонных блоков ямы под опоры надо делать достаточно просторными, чтобы после укладки была возможность произвести гидроизоляцию столбика и его оштукатуривание.

Данная рекомендация особенно важна при глубине заложения более метра. При строительстве мелкозаглубленного столбчатого фундамента из блоков глубина скважины составляет всего 150-300 мм, поэтому и ширины 500 х 500 мм ее будет достаточно.

  Как сделать столбчатый фундамент с ростверком

Этап 3 – возведение столбов

Опора строится следующим образом:

• на подушку укладываются два фундаментных блока;
• на поверхность первого ряда наносится раствор (он должен иметь большую вязкость);
• на раствор с разворотом направления укладки на 90 градусов укладывается следующий ряд блоков.

Операция повторяется до тех пор, пока не будет достигнута необходимая высота столба. В процессе кладки надо постоянно контролировать опору на предмет вертикальности при помощи строительного уровня (или отвеса). Все столбики должны быть выведены на одну высоту.

Хотите сделать себе электрический теплый пол в бане?

Информация для тех, кого интересует технология укладки теплого водяного пола.

Этап 4 – гидроизоляция опор

Для усиления прочностных характеристик столбов стыки между блоками промазываются растворов. Поверхность опоры оштукатуривается. Как только раствор застынет, конструкция обмазывается мастикой или обвязывается гидроизолирующим материалом (пленкой, мембраной и пр.).

По окончании работ выполняется обратная засыпка скважин грунтом с его послойной трамбовкой.

Столбчатый фундамент из блоков фбс плохо переносит горизонтально подвижные грунты. Но и на таких неблагополучных участках можно его применять: надо просто знать, как укреплять столбчатый фундамент из блоков в этом случае.

Существует простое, проверенное решение – опоры связывают между собой ростверком. Его роль может играть деревянный брус или армированный бетонный пояс.

Видео об устройстве столбчатого фундамента из блоков.

Достоинства ФБС

1. Фундамент монтируется очень быстро. Этому способствуют:

• их габариты. Для сравнения – на возведение столбчатого кирпичного фундамента своими силами (при всех равных параметрах) потребуется и трудозатрат, и времени намного больше;
• упрощенная технология. Во-первых, не придется собирать и устанавливать опалубку, предварительно составляя ее чертеж и производя расчеты. Во-вторых, сделать качественную кирпичную кладку своими руками сможет не каждый, а поставить и выровнять блоки (с учетом, что их вес всего лишь 32 кг) – не проблема даже для малоопытного человека;
• независимость от внешних условий. Блоки для фундамента можно устанавливать даже при дожде и минусовой температуре. Если сравнить с тем, что потребуется сделать при заливке ленты (уплотнение раствора, искусственный подогрев), а потом еще ожидать, когда он отвердеет, то преимущества изделий 20х20х40 более чем очевидны.

2. Фундамент из бетонных блоков характеризуется повышенной прочностью и долговечностью.

3. Правильность геометрии изделий облегчает дальнейшую отделку основания (гидроизоляция, утепление).

4. Экономическая выгода от применения блоков для строительства фундамента. И это понятно, если учесть простую технологию монтажа, размеры и приемлемую стоимость образцов (от 42 до 98 руб/шт).

Далее – лишь описание особенностей технологии, так как перечень мероприятий тот же, что и при возведении любого другого основания (по типу, схеме, материалам). К тому же невозможно дать определенную инструкцию, не зная всех нюансов строительства в конкретном месте (к примеру, нагрузку, уровень промерзания).

Наиболее популярными вариантами основы небольших строений при возведении своими силами являются ленточный и столбчатый. В главном процесс их монтажа одинаков, разница лишь в отдельных нюансах.

Во-первых, плотность – не менее 1500 кг/м 3 . Во-вторых, модификация изделий 20х20х40. ФБП (пустотные) стоят дешевле, но и нагрузку «держат» меньшую. Если предполагается сложная прокладка коммуникаций, то лучше возводить фундамент из блоков ФБВ. В таких камнях уже есть специальные прорези. Если использовать элементы 20х20х40 категории ФБС, то только для легких строений (к примеру, небольшая баня, бытовка) и обязательно со встроенным армирующим каркасом.

1. Подготовка площадки и земляные работы.

После зачистки сегмента территории производится ее разметка любым удобным способом по чертежу (плану строения). При определении размеров траншеи или ям (для столбчатого фундамента) необходимо учесть, что придется делать защитные покрытия (тепло- и гидроизоляции). Насколько это будет удобно?

Особенность в том, что дно ямы или траншеи должно быть идеально выровнено. Образцы 20х20х40 отличаются строгой геометрией. И если при загрузке бетона в опалубку качество выравнивания основания роли не играет, то при возведении блочной конструкции – фактор немаловажный.

Независимо от характеристик грунта, лучше поверху сделать стяжку (порядка 30 мм). Она придаст прочности «подушке» и дополнительно подровняет ее верхний срез. Рассчитывать на то, что блоки при монтаже фундамента можно приподнять с помощью раствора, не совсем правильно. Чем толще его слой, тем выше теплопотери из-за «мостиков холода». Для строений с цокольным (техническим) этажом – более чем актуально.

3. Отсечная гидроизоляция.

Любой искусственный камень впитывает влагу. Независимо от того, монтируется столбчатый фундамент или ленточный, такой защитный слой для основания делается обязательно.

4. Особенности монтажа блоков.

Их скрепление производится раствором.

На какую глубину делать опоры фундамента, решается на месте работ. А вот расположение элементов имеет значение. Особенность их размеров (20х20х40) в том, что ширина составляет ½ от длины. Поэтому в каждом следующем ряду, без нарушения геометрии столбов, схема укладки меняется на 90°. Это необходимо для предотвращения образования одного сплошного вертикального стыка между блоками.

Соблюдается принцип кладки кирпича. В каждом вышележащем уровне строительные элементы смещаются на ½ относительно предыдущего. Причина – та же.

Материалы для строительства столбчатого фундамента

Советы строителей

Подводя итоги, можно привести некоторые полезные советы строителей по данной теме:

При строительстве зданий на глинистом грунте рекомендуется предварительно осуществить заливку монолитной плиты или ленты со сборным цоколем

При установке блоков в несколько рядов необходимо уделить особое внимание точности разбивки, а также установить металлические штыри на глубину будущего погружения блоков в грунт. При строительстве на участках с неблагоприятной почвой лучше обратиться за консультацией к геологам

Если потребуется, они порекомендуют добавить к двухслойной подушке еще и дополнительный песчаный слой. Армирующий пояс всегда должен быть шире устанавливаемых блоков

Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.
