Нюансы возведения столбчатого фундамента из бетонных блоков

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

• разработка чертежей;
• проводятся необходимые расчеты;
• составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

• подготовить стройплощадку,
• убрать мусор и лишнюю растительность,
• обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Перед началом земельных работ необходимо выполнить разметку:

1. определить углы здания,
2. обозначить их маяками,
3. между ними протянуть прочный шнур.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

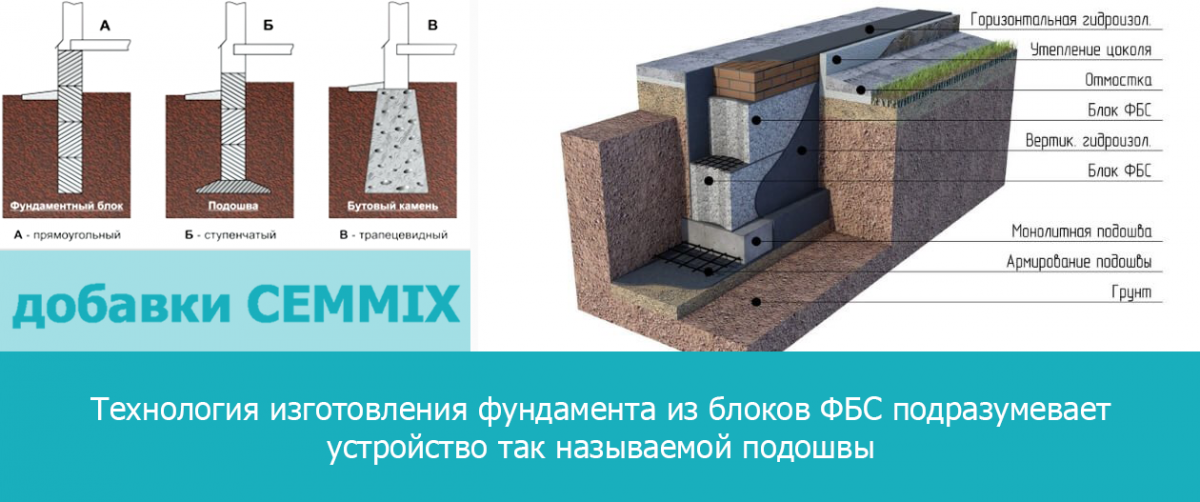

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

1. из готовых блоков ФЛ;
2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

Укладка блоков

Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).

Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

Обустройство гидроизоляции

Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

С этим читают

Плюсы и минусы столбчатого фундамента

Плюсы:

• Большая скорость при возведении столбчатого фундамента.
• Осуществимость полностью самостоятельного строительства фундамента, без участия какой-либо строительной техники.
• Цены для постройки. При учете отсутствия технической части, цены на материалы для возведения столбчатого фундамента будут ниже, чем для ленточного и монолитного фундамента.
• При строительстве столбчатого фундамента можно обойтись без какой-либо подготовки (теплоизоляции, гидроизоляции и т.д.)
• Допускается возведение фундамента на твердых, замерзших почвах и грунтах.
• При правильном использовании, основание крепко стоит и служит 70 – 110 лет.

Также, фундамент опорно-столбчатого типа не нуждается в каких-либо диагностиках при наличии проблем, а ремонт такого основания не требует множества ресурсов и времени.

Минусы:

• Мелкая стойкость к большим весам. Действительно, такой фундамент банально не выдержит больших многоэтажных массивов.
• Ломкость структуры. Конструкция обычно создается на твердых или подмерзших почвах, так-так, если грунт будет достаточно подвижен – это может послужить разрушением конструкции.
• Будущее строительство погребов или подвалов становится невозможным. В связи с небольшим расстоянием между колонн фундамента, пространства для всевозможных подземных строений будет не хватать.

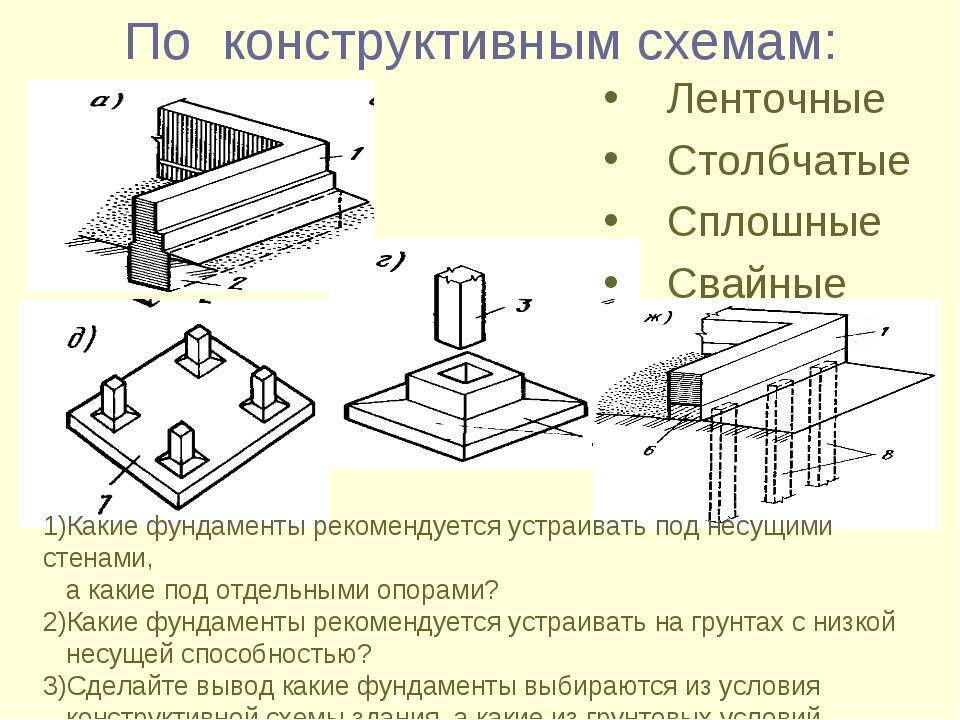

Рассмотрим основные типы опорно-столбчатого фундамента. Тип основания для строительства выбирается в соответствии с определенными требованиями (габариты, навыки, финансы и т.д.)

Коротко о главном

ФБС – это железобетонные изделия, используемые для формирования сборного фундамента.

ГОСТом предусмотрены различные размеры блоков, вес, характеристики и допуски.

Их используют для закладки фундаментов на прочных грунтах. Если грунты слабые или подвижные, то под фундамент заливается железобетонная плита. Сборный фундамент обязательно обвязывается армирующим поясом из бетона.

Время сооружения фундамента из ФБС – минимальный. Высокая прочность и долгосрочная эксплуатация привлекают потребителей. Минус один – большая масса, поэтому монтаж проводят с помощью специальной техники.

Технические параметры

Прежде чем рассмотреть все преимущества блоков из керамзитобетона, более детально остановимся на его важных технических характеристиках.

В первую очередь при закладке блочного основания нас интересуют плотность, теплопроводность и влагопоглощение.

1. Плотность керамзитовых блоков варьируется от 500 кг/м3 до 1800 кг/м3. Керамзитобетонный материал плотностью до 1100 кг/м3―конструкционно — теплоизоляционный тип, свыше― конструкционный. Обусловлен этот факт тем, что при производстве форм с применением больших фракций, итоговый продукт получается прочным, но холодным.
2. Коэффициент теплопроводности от 0,18 до 0,81–0,90 Вт/м°С.
3. Морозостойкость―класс F25, F35, реже F50 и F75.
4. Повышенное влагопоглощение.
5. Срок эксплуатации―60 лет и выше.
6. Вес малогабаритных блоков― 10-25 кг, зависит от габаритов и плотности керамзитобетона. Стандартный размер малых стеновых блоков―40х20х20 см (длина, ширина, высота).
7. Размер ФБС для малого строительства―(120-240)х(30-80)х60 см
8. Изменение температур не влияет на керамзитобетон, он не расширяется и не сужается, что означает неизменность геометрии форм.

Фундаментные блоки для строительства дома – характеристики и особенности

Приняв решение возвести фундамент из блоков 20х20х40 см, тщательно изучите характеристики материала, а также проанализируйте его достоинства и недостатки.

Остановимся на рабочих характеристиках блочного стройматериала:

• длина составляет 400 мм;
• ширина равна 200 мм;
• высота не превышает 200 мм;
• масса одного блока находится в интервале 38-34 кг;
• удельный вес составляет 1,65-2,2 т/м3;
• коэффициент теплопроводности не превышает 1,16 Вт/мК;
• морозостойкость составляет 50 циклов и обозначается индексом F50.

Технология позволяет быстро построить опорно-столбчатую основу из блоков своими руками одному человеку

Следует обратить внимание, что предлагаемые изготовителями фундаментные блоки размером 20х20х40 см в соответствии с требованиями государственного стандарта имеют на самом деле несколько другие размеры – 390х190х188 мм. Для ускорения расчетных операций предприятия-производители используют округленное значение габаритов. Наличие полостей – важная конструктивная особенность продукции, выпускаемой в различных исполнениях:

Наличие полостей – важная конструктивная особенность продукции, выпускаемой в различных исполнениях:

• монолитные блоки применяются для фундаментных основ, а также строительства цокольных помещений и подвалов;
• пустотелые изделия востребованы для сооружения межкомнатных перегородок, строительства перемычек и возведения стен.

Блочные изделия обладают рядом достоинств:

• отсутствует необходимость использования специального строительного оборудования для подъема блоков;
• нет потребности в привлечении значительного объема рабочей силы для сооружения фундамента;
• не нужно собирать опалубку, возводя ленточное основание или сооружая столбчатую основу;
• ускоренными темпами кладки, благодаря которым сокращается продолжительность строительного цикла;
• возможностью применения для строительства в любой период года, независимо от температурных и погодных условий;
• приемлемой нагрузочной способностью, позволяющей воспринимать массу строения и реакцию почвы;
• доступной ценой, позволяющей значительно снизить суммарную стоимость строительных операций.

Работа начинается с правильного расчёта необходимых стройматериалов согласно предварительно подготовленному плану каркасного дома или другой постройки на ФБС

К незначительным недостаткам относятся:

• увеличенный расход цементной смеси, применяемой для кладки фундамента;
• необходимость дополнительного утепления, связанная с пониженными теплоизоляционными характеристиками;
• восприимчивость материала к воздействию влаги, требующая надежной гидроизоляции.

Как сделать своими руками?

Процедура самостоятельного сооружения кирпичных фундаментных столбиков предусматривает выполнение нескольких поочередных процедур. Они стартуют с расчетов, завершаясь забиркой. Рассмотрим подробнее каждую стадию работы.

Расчеты

На площадь опоры влияют габариты проектной поверхности фундаментной подошвы. Обычно принято сооружать столбы, обладающие квадратным либо прямоугольным сечением.

При возведении одноэтажного строения практичнее сооружать квадрат со сторонами 0,38 м, или прямоугольник, габариты которого 0,38*0,25 м.

Если запланировано двухэтажное здание, сечение столбов не может быть меньше, нежели 0,5*0,5 м.

Разметка

После предварительной очистки участка застройки, необходимо начать скрупулезную уборку от растительности всей этой территории. Для предотвращения неровностей на местности требуется сразу выполнить засыпку грунтом всех присутствующих углублений.

Когда строительная зона очищена и спланирована, приступают к выполнению разметки. Ее обеспечивают металлическими штырями, устанавливаемыми в точках размещения опорных столбиков. Далее приступают к земляным работам, начиная копать по отметкам ямы.

Земляные работы

Работа стартует с устройства выемок, в которых будут размещены подушки для кладки на них кирпича. Выемку грунта выполняют, учитывая габариты рассчитанных опор, а также обеспечивают зону для удобства кладки в  углублении, достигающем 0,7 м.

Подготовка основы

Когда углубления выкопаны, на их дно засыпают десятисантиметровый песчаный и щебневый слой. Их непременно нужно утрамбовать. После этого на такую подушку укладывают гидроизоляцию, чтобы защитить от грунтовой влажности кирпич.

Усилить основание получится, если поверх рубероида выполнить заливку бетона слоем 15 см, внутри которого разместить арматуру. Спустя пару дней уже можно будет начинать кладку кирпичей, используя максимальный по  крепости цементный раствор.

Кладка

При укладке непременно делают перетяжку каждых трех рядов армирующей сеткой. Выполняя кладку, нельзя забывать о проверке рядов на горизонтальность и вертикальность, используя строительный уровень.

По высоте опоры обязаны подниматься над уровнем грунта минимум на 20 см. Если горизонт имеет уклон, то это значение относится к самой верхней его точке.

Технология кладки предусматривает размещение в каждом ряду по 4 кирпича, тогда столбик будет квадратным и иметь внутри пустоту. Ее заполняют арматурой, после чего заливают бетоном, чтобы существенно укрепить возводимую конструкцию.

Гидроизоляция столбов

После завершения процесса кладки требуется дополнительно защитить столбики от влаги. Это мероприятие выполняют, используя битумную  мастику по вертикали, а также мембраны для остановки подъема воды вверх.

Засыпка свободного пространства

Для обеспечения медленного высыхания раствора между кирпичами, благодаря чему он наберет максимальную прочность, необходимо выждать 7 суток.

Затем все оставшееся внутри углублений пространство нужно засыпать гравием либо щебнем. Такая технология позволяет нивелировать действие на опору сезонных грунтовых перемещений.

Гидроизоляция верхней части опор и забирка

Поверх кирпичных опор требуется проложить слой рубероида, а уже на него монтировать мауэрлат. Между столбами желательно возвести забирку — засыпку пространства грунтом, способным не допускать проникновение под нижнюю поверхность здания холодного воздуха.

Что собой представляет шлакоблок

Материал для строительства, изготовленный из цемента и наполнителя при помощи вибропрессования. В качестве наполнителя применяют различный материал – это может быть:

• шлак;
• отсев;
• мелкий щебень;
• песок;
• кирпичный бой.

Этот материал не является морозостойким, так как обладает повышенной гигроскопичностью.

Вариант конструкции фундамента из шлакоблока

Перед тем как решить, стоит ли применять шлакоблоки в конкретном случае, нужно изучить свойства материала – он может быть полнотелым и пустотелым. Если говорить о втором варианте, то его целесообразно использовать при строительстве несущих конструкций – стен, перегородок. Материал является звукоизоляционным материалом для дома и хорошо сохраняет тепло. Совет! Для возведения основания под шлакоблочный дом или гараж на даче можно использовать полнотелый материал.

Винтовые сваи: опорное основание для дома из блоков

Свайно-ростверковый фундамент под дом из газосиликатных или пенобетонных блоков наиболее часто применяется при строительстве на пучинистых грунтах. Устройство такого типа оснований под дома позволяет снизить материальные затраты на приобретение строительных ресурсов до 30%. На видео Вы увидите, как установить винтовые сваи.

Фундамент состоит из отдельных свай (винтовые, набивные), соединенных ростверковым поясом из монолитного железобетона. На верхнюю поверхность ростверка впоследствии укладываются стеновые блоки из газосиликата или других материалов.

Завинчивание винтовых свай проводится ниже глубины промерзания грунта, сваи можно легко наращивать по длине, используя специальные металлические вставки.

Какие преимущества имеют дома из блоков на винтовом свайном фундаменте?

Самое главное преимущество при возведении винтового основания для дома с ростверком – возможность выполнять работы самостоятельно, остальные плюсы ниже:

• Существенная экономия достигается за счет ручного ввинчивания свай без использования дорогостоящего сваебойного оборудования.
• Сваи прекрасно удерживают постройку даже в проблемных грунтах, обеспечивая долговременную эксплуатацию дома без разрушений благодаря высоким несущим свойствам опор.
• Проводить работы по устройству свайного основания можно в любое время года, даже на сложном рельефе.
• При устройстве фундаментного основания из винтовых свай не бывает отходов и строительного мусора.
• Для выполнения основания под дом из газосиликата не требуется много времени, реально фундамент можно возвести за 1-2 месяца.
• Для завинчивания свай нужен один монтажник и один помощник.

Выбор вариантов устройства фундаментов под жильё из блоков должен учитывать все условия участка и проектные показатели здания, особо внимание следует обратить на то, какой на участке грунт

Виды пустотелых блоков

Пустотелые бетонные блоки изготавливаются для всех областей строительства, отличаются по фактуре и качеству.

1. Пескобетонные блоки – изготовлены из цемента, песка и воды. До сих пор одни из самых популярных для строительства фундамента и возведения стен. У них хорошая теплопроводность, из-за чего нужно дополнительно утеплять конструкцию. С ними легко работать даже непрофессионалу. Пескобетонные блоки бывают разных типов и обладают отличными характеристиками. Бывают как полнотелыми, так и пустотелыми, облицовочными, перегородочными и стеновыми.
2. Керамзитобетонные – считаются экологически чистыми и пользуются популярностью в европейских странах. Улучшают характеристики стен и облегчают дальнейшие работы. При их использовании экономится жилое пространство, керамзитобетонные блоки также выполняют две особые функции – экономят средства и сохраняют тепло в здании. Кроме того, обладают различными конструкционными особенностями и функциональными задачами.
3. Полистиролбетонные блоки – поры образованы за счет вспененного пенополистирола, который используется как заполнитель. Теплопроводность, морозостойкость и долговечность – главные достоинства данного вида пустотелых блоков. В состав полистиролбетонных блоков входят: шлакопортланд, цемент, вода, добавки, которые способствуют быстрому затвердению, вспененный полистирол, кварцевый песок. Такие блоки не только прочны, но и имеют привлекательную поверхность, в том числе с большой цветовой гаммой.
4. Пенобетонные блоки – главное достоинство — это способность фильтровать воздух в помещении, пожароустойчивы и просты в использовании. Один из самых недорогих камней, при его изготовлении используют производственные отходы, а дозревает он на воздухе, из-за чего его свойства в эксплуатации несколько ухудшаются.
5. Газобетонные блоки состоят из ячеистого бетона, легкие, с высокой теплопроводностью, имеют хорошую звукоизоляцию и пожаробезопасность. Блоки пористые, здание будет дышать, благодаря чему человек комфортно чувствует себя внутри. Состоит такой блок из смеси цемента, извести, кварцевого песка, алюминиевой пудры, воды, а также добавляются различные компоненты для улучшения свойств камня.
6. Газосиликатные блоки – не содержат вредных химических веществ, влагостойки, а поверхность готова к любому виду отделки. Формуется путем автоклавного твердения. Состоят из песка, извести и алюминиевой пудры. Недостатками в использовании данного вида блоков является низкая прочность, сложно обрабатывать этот камень, а дальнейшая эксплуатация потребует больших затрат.

Конструктивные особенности и виды блоков

Блоки для сборных фундаментных оснований изготавливают из тяжелых и средних бетонов. В стандартном исполнении это изделия прямоугольной формы, но для укладки нижнего ряда ленточного фундамента (преимущественно на влажных грунтах) могут использоваться панели подушечного типа – трапециевидные, с увеличенной площадью опоры.

Из верхней грани блока выступают закладные проушины для перемещения при помощи подъемного крана. Металлические петли срезают после установки панели на место.

Изделия классифицируются по конфигурации, наличию армирования, типу бетона. Производители выпускают:

• ФБС – сплошные панели без армирования, подходят для обустройства фундаментных оснований высотных сооружений, строительства цокольных этажей;
• ФБП – пустотелые бетонные блоки для фундамента, они служат несъемной опалубкой при возведении стен эксплуатируемых подвалов, для строительства объектов промышленности (в ходе монтажа конструкций пустоты заливают раствором, предварительно установив арматуру);
• Ф – железобетонные (с армированием) полнотелые бетонные блоки под фундамент;
• ФЛ – фундаментные подушки, предназначенные для монтажа оснований ленточного типа;
• БФ – высокопрочные блоки из тяжелого бетона, рассчитанные на повышенные нагрузки;
• ФБВ – полнотелые блоки, у которых предусмотрена продольная выемка для прокладки коммуникаций, монтажа перемычек.

При выборе элементов для сборки фундамента, следует обратить внимание на маркировку материала. Она содержит следующую информацию: тип блока, габариты, тип бетона. Плотность бетона зависит от марки цемента, вида наполнителя и т.д

Данная характеристика напрямую влияет на вес изделия, его прочность на сжатие. Фундаментные блоки изготавливают из бетона трех типов:

Плотность бетона зависит от марки цемента, вида наполнителя и т.д. Данная характеристика напрямую влияет на вес изделия, его прочность на сжатие. Фундаментные блоки изготавливают из бетона трех типов:

• Т – тяжелый. Изделие характеризуется максимальной плотностью и способностью выдерживать высокие нагрузки, морозостойкостью.
• С – силикатный. Имеет среднюю плотность и соответствующие эксплуатационные характеристики.
• П – пористый. Использование керамзитового наполнителя позволяет получить блоки с относительно небольшим весом. Они менее прочны, но дешевле и требуют меньших вложений в транспортировку.

Столбчатый фундамент с обсадной трубой своими руками. Технология строительства.

1. По Вашему проекту разметьте место под фундамент, это удобно делать с помощью колышков и строительного шнура. Обязательно измерьте диагонали — они должны быть равны.
2. Снимите плодородный слой почвы в месте установки столбиков на 10-30 сантиметров. Задача – удалить рыхлый слой с корнями растений и очистить ямки до однородной, твёрдой земли.
   Если планируется установка обсадной трубы — ямки требуется копать на глубину 30 сантиметров или более, чтобы труба надёжно закрепилась в грунте.

3. На дно ямки насыпьте 10 сантиметров щебня, пролейте его водой и утрамбуйте.

4. Если Вы делаете фундамент с обсадной трубой — гидроизолируйте трубы, например, битумной мастикой, или обмотайте их рубероидом.
   Установите трубы в ямки вертикально (по уровню), убедитесь, что верхние края труб находятся на одном уровне (именно на одном уровне, а не на одной высоте от земли).
   Это можно проверить лазерным уровнем (нивелиром) или гидроуровнем.
   При необходимости подкопайте столбы снизу, чтобы обеспечить горизонтальный уровень. Вокруг трубы засыпьте щебень.
5. Проведите армирование трубы. Обязательно прочитайте нашу статью про армирование — это не такое простое дело как может показаться на первый взгляд, есть нюансы.
6. Залейте бетон. Помните, что для бетонирования необходимо, чтобы температура воздуха была выше +5 и оставалась такой в течение месяца. Планируйте время бетонных работ с учётом этого факта.
7. После заливки бетона закройте его сверху плёнкой, чтобы не испарялась влага. В течение месяца раз в 2 дня поднимайте плёнку и поливайте столбики водой. За это время бетон наберёт максимальную прочность. Опалубку можно снимать уже через неделю.
8. После снятия опалубки можно установить стальной ростверк, приварив его к обсадной трубе или закрепив в бетон анкерными болтами.

Минусы

Естественно, не все так радужно в работе с такими блоками. У них есть ограничения в использовании, которые определяют границы применения. Если не брать их в расчет, то можно получить постройку плохого качества, которая не прослужит долго.

Минусы:

• Вес полнотелых элементов. 14–18 кг – вес одного блока без пустот. Сохранению здоровья работа с такими конструкциями не помогает.
• Плохая теплоизоляция. Да, воздух – хороший теплоизолятор, но сам материал изделий легко расстается с теплом, стены будут требовать серьезного утепления. Об экономии в таком случае речь не ведется.
• Пустотелые блоки не выдерживают большие нагрузки. Их прочность из-за малого веса и пустот не позволит возвести стены для дома высотой больше двух этажей. Двухэтажные постройки тоже могут иметь неподъемный для них вес.

Вариации основания из столбов

Технология работ

Как купить: цена и советы при выборе

В стоимость ФБС 20х20х40 для столбчатого фундамента входят следующие составляющие:

• цена сырья;
• стоимость работ по производству;
• траты на транспортировку.

Стоимость на блоки варьируется от 35 до 75 рублей за одну штуку. Разница в ценах объясняется рядом причин:

• слабая конкуренция – малое количество производств ведет к повышению цен;
• качество и тип материала – пустотелые блоки из керамзитобетона будут дешевле полнотелых;
• перекупщики на рынке – дешевле приобрести стройматериал на заводе-изготовителе;
• объем заказа – оптовикам часто делают скидки.

При выборе и покупке

стоит обращать внимание на определенные моменты:

1. Соответствие размеров и веса блоков. Если масса ниже указанной величины, а размеры нормальные, это может говорить о наличии пустых участков в блоках, некачественном уплотнении материала. Эти недочеты плохо сказываются на прочности ФБС, поэтому их не стоит использовать для основания строения.
2. Соответствие формы и размеров. Часто встречаются партии, изготовленные в разных формах и отличающиеся по размеру до 0,5 см. Проверить их можно шаблоном в виде фанерной рамки с калиброванным отверстием.
3. Соответствие ГОСТу. На блоках ФБС не должно быть трещин и деформаций.
4. Соответствие стройматериала требованиям действующих нормативных документов. Его подтвердит наличие сертификатов и паспортов качества.

Заглубленный столбчатый фундамент с ростверком из монолитного железобетона

Организация работ и порядок их выполнения

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Этапы возведения столбчатого фундамента из блоков 20х20х40

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Основное преимущество

Среди достоинств ФБС необходимо отметить следующие:

• Основное достоинство – изготовление по стандартам. ГОСТ 13579-78 определяет изготовление ФБС определенных характеристик и конкретных размеров.
• Высокая скорость сооружения фундамента. При помощи крана стены и основание под них можно выложить за несколько дней. Если не замешивать цементный состав на строительном объекте, а заказать уже приготовленный бетонный раствор на заводе, то это еще дополнительно сокращает сроки.
• Прочность заводских блоков гарантирована автоматизацией изготовления и системой контроля. В процессе производства соблюдается технология и пропорции компонентов. Блоки проходят все технологические этапы от замешивания бетонного раствора и разливки по формам с дальнейшим вибропрессованием до полного засыхания, в том числе пропаривание.
• Удобство монтажа обусловлено наличием специальных замков, стандартизацией размеров, учитывающих даже толщину слоя цементного раствора (2 см).
• Для строительства на сыпучих грунтах или в суровых климатических регионах в бетонный состав добавляют специальные вещества, которые увеличивают стойкость к повышенной кислотности грунта и пониженным температурам.
• Легкость укладки. Кладка блоков не потребует специальных знаний, а если необходимо, то можно демонтировать неправильно уложенный фундамент и сделать заново. Огромный размерный ряд дает возможность уложить фундамент любой сложности. Если размеры изделий не совпадают, то блоки можно разбить на части необходимой длины.
• Блоки ФБС дают возможность удобно разместить и закрепить контуры водопровода, электрического кабеля. Изделия наиболее актуальны в подвальных помещениях, технических подпольях.

Фундамент из бетонных блоков: плюсы и минусы

Выбирая между монолитным и сборным фундаментным основанием, необходимо учитывать плюсы и минусы конструкции из готовых элементов. Применение бетонных блоков под фундамент дома вместо монолита позволяет:

• затратить на строительство минимум времени – нет необходимости ожидать, пока раствор затвердеет и наберет прочность, можно сразу приступать к возведению стен;
• сократить объемы ручного труда, так как не требуется монтаж опалубки, сборка арматурного каркаса и подготовка большого объема цементного раствора;
• вести работы в неблагоприятных погодных условиях.

Бетонные блоки подходят для монтажа подземного основания построек любого вида и размеров на грунтах разных типов. Изделия с высокой плотностью устойчивы к значительным перепадам температур, обладают высокой морозостойкостью. Качественно смонтированный фундамент прослужит не менее 100 лет.

Использование готовых блоков имеет и ряд недостатков:

• для проведения работ требуется спецтехника, так как изделия имеют большой вес;
• нельзя обустраивать сборный фундамент на грунтах, склонных к пучению;
• готовая подземная конструкция нуждается в надежной гидроизоляции для защиты от грунтовых и паводковых вод;
• итоговая стоимость сборного фундамента обычно выше по сравнению с монолитным.

Заключение
