Пошаговая инструкция по возведению столбчатого фундамента из кирпича

Классификация

Бутовая кладка — кладка из естественных камней неправильной формы. Рациональной является кладка «под лопатку», когда под каждый камень расстилается лопаткой раствор, на который камень укладывается и осаживается рукояткой мастерка. Пустоты, образующиеся между отдельными камнями, заполняются щебнем на растворе. С наружной стороны укладывается постелистый камень крупных размеров и по возможности одинаковой высоты (верстовой ряд), причём сначала производится верстовка насухо с грубой приколкой камней. Выделяют следующие способы кладки:

• под лопатку — выполняется горизонтальными рядами толщиной 25 см. Камни первого ряда укладываются на основание и утрамбовывают. В первом ряду сначала заполняется пространство между камнями щебнем, после чего заливается раствор. В последующих рядах камни заливаются жидким раствором в который помещают щебень. Горизонтальные ряды кладки укладывают на раствор толщиной 3-4 см. Для ровных стен кладки может применяться опалубка, в этом случае не обязательно подбирать камни с плоскостями. Виброуплотнение повышает прочность кладки под лопатку на 20—25 %.
• Под скобу — разновидность способапод лопатку . Используется при возведении простенков и столбов, выполняется из камней одинаковой высоты, подбираемых с помощью шаблона.
• под залив — выполняется горизонтальными рядами толщиной 25-20 см. Отсутствует подбор камня. Выполняется в опалубке, кроме случаев возведения в траншее высотой до 1,25 м при плотном грунте. Камни первого ряда укладываются на основание и утрамбовывают. В ряду сначала заполняется пространство между камнями щебнем, после чего заливается раствор. Фундамент из кладки под залив допускается только для зданий до 10 м при непросадочных грунтах.

Классификация кладки по материалам:

• Бутовая слоистая кладка — тип древней каменной кладки.
• Бутовая булыжная кладка — тип древней сухой каменной кладки.
• Бутобетонная кладка — бетонная смесь с утопленными в ней бутовыми камнями; смесь малоподвижная с осадкой конуса 3—5 см; камни размером до 30 см, но не более 1/3 толщины конструкции в количестве не более 50 % от объёма конструкции. Технологический процесс кладки состоит из наложения слоя бетонной смеси высотой 20 см и утапливания (вжатия) в неё бутового камня; операция повторяется до достижения проектной высоты конструкции. Сверху кладки выполняется выравнивающий пояс из бетона или раствора.

Расчет

При расчете размеров столбиков необходимо учитывать характеристики грунта и нагрузки от здания на фундамент. Такой расчет можно сделать самостоятельно, проконсультировавшись со специалистами. Размеры сечения фундамента не должны быть меньше чем 0, 5 х 0, 5 м.

Расчет производится следующим образом. В начале необходимо собрать все нагрузки от будущего здания: вес снегового покрова (из таблиц снегового зонирования), крыши, стен, перекрытий и других конструкций, а также самого фундамента. Далее узнать какое давление на единицу площади создает здание на подошву основания и сравнить это давление с показателями сопротивления грунта (можно взять в нормативной литературе).

Таким образом узнают, выдержит ли грунт создавшуюся нагрузку, и какой площади понадобится фундамент.

Столбчатый фундамент

Этапы работ по строительству фундамента

Столбчатый фундамент достаточно прост в исполнении. Имея базовые строительные навыки его можно построить самостоятельно. О том, как это сделать своими руками, читайте здесь.

Расчет

Расчет количества столбов осуществляется по формуле — S = 1.4 x P/Ro. Здесь:

• S – суммарная площадь сечения всех столбов в конструкции;
• P – общая масса здания;
• Ro – расчетное сопротивление грунта (показатель из таблицы 1-5 на стр.6 СНиП 2.02.01-83); 1.4 – коэффициент запаса прочности.

Все о расчетах для столбчатого фундамента расскажет эта публикация.

Разметка

При помощи строительной нити и колышков нужно отметить контур здания на пятне застройки. Второй нитью отмечается внутренний контур ростверка. Разметка должна полностью соответствовать проекту. Подробнее — в этой статье.

Обустройство песчаной подушки

Чем выше опора фундамента и чем меньше ее площадь в подошве, тем больше роль подушки, на которую она опирается. При строительстве столбчатой конструкции подушку обустраивают с особой тщательностью.

Сначала нужно дно ямы, подготовленной для установки опоры, хорошо утрамбовать. Потом засыпать песком или песком со щебнем.

Опалубка

Монолитные заливные колонны сооружаются с применением опалубки. Она нужна для формирования стенок опоры и придания ей прочности. Опалубка может быть съемной или несъемной. Первый вариант отличается тем, что после застывания бетона опалубка будет демонтирована.

Материалом для опалубки может послужить:

• доска;
• фанера;
• ДСП;
• стальные листы.

Об опалубке для СФ читайте тут.

Армирование

Монолитные бетонные столбы-опоры усиливаются армированием. Армирование необходимо для придания бетону сопротивляемости растягивающим и изгибающим нагрузкам.

Для укрепления каждого столба нужно несколько прутков арматуры 10-12 мм, которые устанавливаются вертикально на всю высоту опоры. Они связываются поперечными элементами из арматуры 6 мм.

Подробности — в этом материале.

Обвязка

Верхушки столбов связываются между собой обвязкой ростверком. Обвязку выполняют различными материалами:

• железобетоном;
• строительными блоками, уложенными на каркас;
• швеллером;
• деревянными брусьями;
• двутавровыми балками.

Об обвязке СФ можно узнать тут.

Утепление

Если здание построено с высоким ростверком, между уровнем почвы и дном постройки образуется пустота, которая становится причиной выхолаживания помещений через пол. Кроме того, повышенная влажность может быстро разрушить материал стен и чернового пола.

Чтобы этого избежать, нужно фундамент утеплить. Для этого цоколь закрывается листами пенопласта или пенополистирола. Подробнее читайте здесь.

Чем закрыть?

На последнем этапе столбчатую конструкцию вместе с утеплителем закрывают фальш-цоколем (зибиркой). С этой целью применяется любой облицовочный материал, предназначенный для отделки цоколей.

О том, как и чем закрыть столбчатый фундамент, расскажет эта статья.

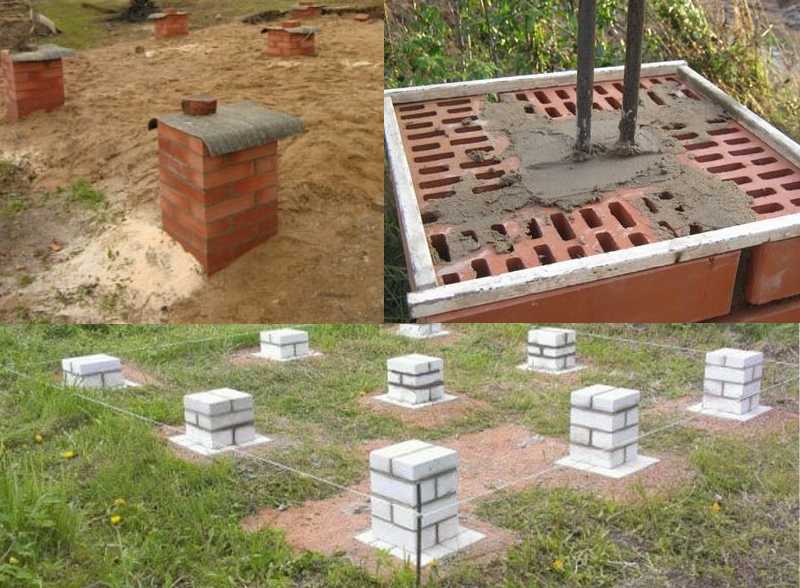

Этапы возведения столбчатого фундамента из кирпича

Устройство ростверка на столбчатом фундаменте

Ростверк по столбам делают из деревянного бруса, монолитного бетона и металлопроката.

Деревянный брус

Брус выкладывают на металлические закладные детали, закреплённые на столбах. Деревянный брус фиксируют саморезами через отверстия в закладных деталях либо другим способом.

Деревянный ростверк опирают на столбики, укрытые рубероидом. Обычно дерево для ростверка используют под строительство небольших подсобных построек.

Монолитная лента

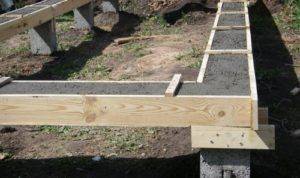

Устройство монолитного ростверка

В деревянную опалубку помещают арматурный каркас. В местах опирания на металлические трубы столбиков в днище опалубки делают отверстия. Металлический каркас крепят к трубам сваркой или вязальной проволокой.

После этого в опалубку заливают бетон. По истечении 28 – 30 дней приступают к дальнейшему строительству.

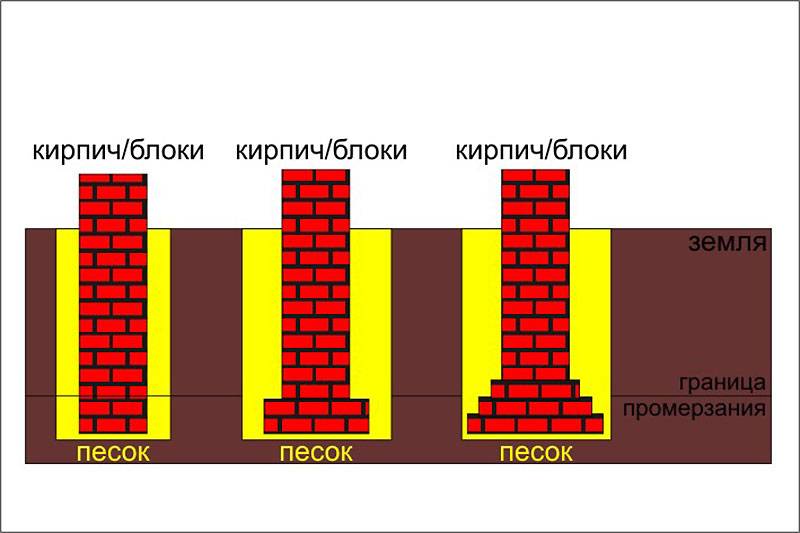

Глубина заложения фундаментных кирпичных столбиков

Столбчатый фундамент может быть сделан мелкозаглублённым или возведён с основанием ниже уровня промерзания грунта. Заглубление столбов ниже промерзающего слоя почвы требуется при наличии слабых пучинистых грунтов. В этих условиях кирпичная кладка может подвергаться значительным деформациям. Подошва столба в зоне промерзания окажется под воздействием грунтовых вод вследствие смены циклов замерзания и оттаивания почвы.

Примерные величины глубин промерзания по регионам России представлены в таблице:

№	Некоторые регионы России	Средняя величина промерзания, мм
1	Сургут, Воркута, Нижневартовск	2400
2	Кустанай, Петропавловск	2000
3	Самара, Уральск	1600
4	Ростов-на- Дону	900

Виды кладок из кирпича

Технология выполнения фундамента из кирпича

Технология возведения кирпичных столбиков

Перед началом работ необходимо составить план выполнения этапов возведения фундамента, в который входят подготовительные мероприятия и непосредственное выполнение основных работ.

Подготовка к возведению фундамента

Необходимо подготовить следующие материалы и инструменты:

• красный обожжённый кирпич марки М-150 или М-200;
• чистый промытый песок без глинистых включений;
• щебень средней фракции;
• цемент М-400;
• рубероид или толь;
• битумная мастика;
• арматурная сетка;
• вода;
• для приготовления цементного раствора готовят бетономешалку или подходящую ёмкость для замеса раствора вручную;
• лопаты, мастерки;
• вибратор или трамбовка.

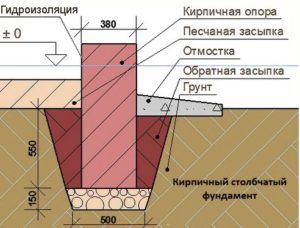

Пример устройства мелкозаглублённого столба из кирпича

Этапы работ

Этапы работ выстраивают в следующем порядке:

1. Согласно чертежу на участке делают разметку мест установки столбов.
2. С помощью шнура и деревянных колышков отмечают центры опор.
3. План здания обычно представляет собой квадрат или прямоугольник. Правильность разметки участка проверяют замерами диагоналей между противоположными углами разметки. Допустимая разница в длинах диагоналей должна составлять не более 20 – 30 мм.
4. По центрам разметки опор вырывают ямы. Они должны быть такого размера, чтобы работник мог свободно выполнять кладочные работы.
5. Используя нивелир, добиваются выравнивания одинакового уровня дна ям.
6. На дно ям засыпают щебень толщиной 100 мм. Поверх утрамбованного щебня делают цементную стяжку толщиной 50 мм. Размер сторон квадратной подготовки должен быть шире основания столба не менее 50 мм.
7. Подушку накрывают рубероидом.
8. Окончательно проверяют нивелиром уровень подушки ям.
9. Приступают к кладке кирпичных столбов.
10. Через 2 – 3 ряда кладки прокладывают арматурную сетку. Каждый ряд выверяют по уровню, как в горизонтальной, так и в вертикальной плоскости.
11. Спустя неделю после окончания кладки делают обратную засыпку пустот вокруг столбов. Засыпку делают из гравия, щебня или песка.
12. Кладку делают выступающей над землёй в несколько рядов. Проёмы между опорами закрывают кирпичной стенкой или другим листовым материалом.

Видео «Устройство кирпичного столбчатого фундамента под сарай»:

Усиление несущей способности опорных столбов

В процессе кладки внутри столба образуется полость квадратного сечения 130х130 мм. Полость заполняют раствором через каждые 2 – 3 ряда кладки. Промежутки заполняют бутом (обломками кирпича или щебнем). Делают это не только с целью экономии раствора, но и для того, чтобы избежать распирания стенок столбика большой массой жидкого цемента. Каждый слой раствора и бута обязательно уплотняют подручным инструментом – отрезком арматуры либо подходящей трамбовкой.

Для повышения несущей способности внутрь столба вставляют металлическую трубу. В качестве внутренней опоры удобно использовать трубу диаметром 80 – 100 мм. По окончании кладки верхнюю часть трубы срезают. Внутрь трубы заливают бетонный раствор с послойным уплотнением. Трамбуют каждые 300 мм бетонной заливки.

Возможные ошибки и их устранение

К самым главным ошибкам относятся:

1. Неравномерность швов кирпичной кладки по ширине; при этом кирпич начинает «гулять» по всей вертикальной поверхности стены от ряда к ряду; даже если и удастся вывести верхний ряд кладки в нужную плоскость — его внешний вид снаружи выглядит неаккуратным и неопрятным. Для исправления лучше до того, как кладочный раствор набрал проектную прочность, разобрать кладку и пригласить для возведения более опытного каменщика.
2. Заваливание и наклон внутрь или наружу горизонтальных плоскостей рядов кладки; швы кладки не нужно делать толще, чем 1 см, с внутренней и наружной сторон он должен быть одинаковым; при недостатке опыта каменщика, допускается использование самодельных временных шаблонов, выполняющих те же функции, что и пластиковые крестовины при облицовке керамической плиткой.
3. Ступенчатость, когда верхняя плоскость столбика оказывается выше или ниже реперной отметки ранее выложенных угловых столбиков; устранение дефектов такого рода, как стесыванием кирпичей верхнего ряда, так и, наоборот, увеличением толщины растворного шва перед кладкой основных плоскостей стен — недопустимы; такой кирпичный цоколь также подлежит разборке и переделке.

Установка кирпичных столбов

Колонны для ограждения делают двух видов: в полтора кирпича и в два кирпича. Размеры столба, выложенного в полтора кирпича, – 38х38 см, расход – 4 шт. на один ряд. В два кирпича – 51х51 см, расход – 6 шт. на один ряд.

На фундамент вокруг трубы укладывают рубероид. Наносят цементный раствор слоем 1 см и кладут кирпич, при помощи уровня выравнивая по горизонтали и вертикали. Каждый последующий ряд кирпича должен перекрывать швы предыдущего ряда. Такой прием называется перевязка, он добавляет прочности кладке.

Чтобы получить ровные швы, используют квадратный прут диаметром 8 мм. Четыре куска прута размещают с четырех сторон столбика, наносят раствор и кладут кирпич. При помощи уровня выравнивают плоскость, затем аккуратно вытягивают квадрат. Получается ровный шов одинакового размера.

Чертеж для строительства ограждения

Важный элемент конструкции столба – закладная. Это металлическая пластина или уголок на боковой части столба. Закладная нужна для связи колонны с секцией забора. Пластины выпускают на расстоянии 20 см от верха и низа на каждом столбе. Для ворот и калитки делают три закладные.

Правила выбора материала

Ленточный

Сборный ленточный с подвалом Ленточный фундамент достаточно востребован в строительстве, так как способен выдерживать значительные нагрузки от массивных бетонных конструкций. Он устраивается как под несущими наружными стенами, так и под внутренними. При строительстве ленточного фундамента можно спокойно создавать подвал или цокольный этаж. В этом случае лента фундамента будет играть роль стен. Данный фундамент конструктивно разделяется на монолитный и сборный.

Ленточный монолит Монолитный фундамент является единой армированной бетонной конструкцией. При создании сборного фундамента применяются блоки из бетона или камня. Он строится сравнительно быстро, но требует привлечения дополнительных рабочих рук и специальной техники. Монолитный фундамент имеет сравнительно большие прочностные характеристики.

Схема заглубленного фундамента под кирпич Ленточные фундаменты бывают мелкозаглубленными и заглубленными. Для кирпичного дома подходит второй вариант. Кроме того, если в проекте существует подземное помещение, то подошва фундамента должна находиться глубже уровня промерзания грунта на 0,3 м.

Ленточный фундамент возводится в определенной последовательности:

• Выбранный участок приводится в порядок, срезается дерн и производится разметка будущего фундамента, при этом углы должны равняться 90º.
• Если проект кирпичного дома предусматривает строительство подвального помещения или цокольного этажа, роется котлован нужного размера. В ином случае копается траншея. Размеры выемки должны быть в 1,5 раза больше, так как нужно будет свободное место для заливки бетона в построенную опалубку. Дно горизонтально выравнивается и теодолитом (если имеется) проверяются угловые отметки глубины.
• При устройстве ленточного фундамента монолитного типа дно траншеи сначала смачивают водой, а затем делают насыпку из песка и гравия мелкой фракции. Толщина слоя смеси должна быть 0,2 м. Затем для уплотнения применяется виброплита. На утрамбованную подушку укладывается гидроизоляционный материал, после чего наступает очередь заливки легким бетоном. При создании сборного фундамента работа выполняется такая же, только подушка устраивается непосредственно под бетонные блоки.
• Так как бетонные блоки много весят, для строительства сборного фундамента применяется специальная техника. Блоки укладываются таким же способом, как и кирпич – с перевязкой цементно-песчаной смесью.
• При устройстве монолитного фундамента сначала из досок толщиной до 5 см сбивают опалубку, которая скрепляется распорками. В качестве альтернативы можно применить разборную опалубку каркасно-щитового типа. Стенки конструкции должны быть вертикальными. Высота опалубки делается под фундамент, который должен быть выше уровня земли на 0,4 м.

• Затем устраивается каркас из арматуры. Стержни должны иметь размер в сечении до 1 см. Нужное количество отрезков скрепляется между собой сваркой, после чего каркас кладется в траншею на предварительно подготовленные подпорки.

• Заливка Теперь наступает очередь заливки бетона в опалубку. Эта работа выполняется поэтапно с распределением слоев толщиной до 0,2 м. Заходов должно быть несколько и после каждого из них бетон нужно провибрировать. После этого пузырьки воздуха выходят наружу, и фундамент становиться цельным и плотным.

• Чтобы фундамент после заливки полностью высох, нужно выждать некоторое время – приблизительно месяц. В первые дни не нужно забывать поливать водой конструкцию. Благодаря этому бетон не будет растрескиваться.
• После того как бетон застынет, опалубка снимается, и проводятся гидроизоляционные работы с применением рулонных материалов или битумной мастики.

Строительство столбчатого фундамента из кирпича

Чаще всего из кирпича строят столбчатый фундамент, это объясняется дешевизной и простой работы – не нужно строить отмостки, рыть колеи по периметру постройки и привлекать наемных рабочих.

Но у столбчатого фундамента из кирпича в сравнении с ленточным есть ряд недостатков:

• Плохая устойчивость к нагрузкам – нельзя использовать для тяжелых конструкций из бетонных блоков, кирпичей и т.п.;
• Подверженность к пучению почвы – нельзя возводить на проблемных подвижных грунтах, например, торфяных, глиняных или илистых;
• Низкая морозостойкость;
• Невозможность строительства подвального помещения.

В зависимости от уровня расположения подземных вод столбчатое основание можно разделить на два типа – заглубленный, который используется для мест с низким залеганием грунтовых вод и возводится на глубине в 1,5 – 2 метра, и мелкозаглубленный, глубина которого достигает всего 50-80 см, он чаще всего применяется на песчаных почвах.

Ниже приведена пошаговая инструкция строительства столбчатого фундамента из кирпича в земле песчаного типа:

• Провести разметку территории – определить места столбов, найти углы, проверить ровность диагонали и забить колышки по периметру;
• Между кольями натянуть бечевку, она будет указывать на внешние стороны будущих опор;
• Выкопать колодцы квадратной или прямоугольной формы шириной метр на метр и глубиной 60 – 80 см;
• На дно насыпать песчаную подушку;
• Сверху уложить специальную геоткань, которая способна пропускать воду, но задерживает песок от попадания в почву;
• На ткань насыпать еще одну подушку из песка или щебня мелкой фракции толщиной в 15 см, тщательно разровнять и утрамбовать;
• Уложить слой гидроизоляции, использовать можно любой подходящий материал, главное, чтобы гидроизоляция покрывала и дно и стенки ямы;

Сделать подошву из бетона – на дно ямы поверх гидроизоляции уложить сетку из арматурной проволоки толщиной не более 5 мм и залить раствором цемента — толщина подушки должна составлять не менее 25 см; Оставить работы до полного схватывания раствора на 2-3 дня, после этого непосредственно перейти к кладке кирпича; Начать кладку – кладка выполняется в полкирпича с пустотой по центру, в одном ряду укладывается 4 кирпича; На каждый третий или четвертый ряд уложить арматурную сетку, это позволит дополнительно укрепить опоры; Кладка столбов продолжается до того момента, пока высота опор не превысит поверхность земли на 20 см, если фундамент строится на наклонной поверхности высота опоры подгоняется по высоте столба в самой верхней точке

Важно следить за ровностью каждого ряда кладки и проверять горизонтальность с помощью строительного уровня. В пустоты, расположенные в центре опор поместить прутья арматуры и залить цементным раствором; Обработать готовые столбы гидроизолирующим праймером, битумом или на крайний случай раствором цемента и оставить до полного застывания дней на 7; Спустя указанное время отсыпать пустоты вокруг столбов песком или щебнем, так же можно взять шлак или измельченный строительный мусор.

Заглубленный фундамент из кирпича возводится по такой же технологии, но делают его редко, так как он довольно трудозатратный — приходится выкапывать ямы глубиной в 2 метра для каждой опоры, в определенных случаях необходимо привлекать технику, тратиться большее количество кирпичей и увеличивается время на возведение

Заглубленный фундамент из кирпича возводится по такой же технологии, но делают его редко, так как он довольно трудозатратный — приходится выкапывать ямы глубиной в 2 метра для каждой опоры, в определенных случаях необходимо привлекать технику, тратиться большее количество кирпичей и увеличивается время на возведение.

Этапы и технология

Первый этап строительства – расчеты фундамента:

• его высоты,
• глубины залегания,
• толщины стенок.

Глубина залегания должна быть на минимум 10 см ниже уровня промерзания грунта. Также проводится расчет количества:

• кирпича,
• арматуры,
• раствора и других материалов.

Точно рассчитать параметры основания помогают онлайн-калькуляторы. Но в любом случае ширина ленты должна быть больше ширины стен дома, минимум на 5-7 см.

После расчетов и закупки материалов начинается строительство фундамента:

1. Земляные работы. Проводится разметка участка, на ее основе выкапывают траншею под фундамент. Ее ширины должно быть достаточно для кладки, двух слоев гидроизоляции. Если грунт глинистый, основанию нужна отсыпка, что увеличивает ширину траншеи на 1 м.
2. Обустройство песчаной подушки – на дно траншеи выкладывается слой песка, утрамбовывается. Толщина слоя – от 10 до 15 см.
3. Гидроизоляция. Рекомендуется использовать полимерные материалы, но применяют и рубероид в несколько слоев. Листы материалов складывают в виде кармана, так, чтобы они полностью покрыли дно и стены траншеи, без швов.
4. Монтаж опалубки высотой 10 см – под заливку бетонной подушки, которая увеличивает несущую способность фундамента.
5. Армирование подушки – по желанию.
6. Заливка бетона.
7. Застывание бетона.
8. Выполнение кладки.

Кладку начинают с углов здания, с полным заполнением швов штукатуркой в нижней части фундамента. Для повышения прочности основания кладку армируют сеткой или штырями, через каждые 3-4 ряда.

Подходят такие материалы:

• геотекстиль;
• экструдированный пенополистирол;
• специальные цементные составы;
• битум.

Гидроизоляцией покрывается и верхняя часть фундамента, на которой возводят стены дома.

Последний этап – засыпка пространства между фундаментом и стенами траншеи мелкофракционным строительным мусором, песком, щебнем или гравием – этот слой выполняет функции дренажа. Поверх дренажа делают бетонную отмостку, под небольшим уклоном от стен.

Сооружение ленты под столбы

Тяжелый забор тоже нуждается в надежной опоре, которой и являются кирпичные столбы. Для них возводится ленточный фундамент – мелкозаглубленный.

При глубине промерзания грунта более 80 см выкапывается траншея глубиной 1 м, это же касается участков с высоким уровнем грунтовых вод, с пучинистой почвой. В остальных случаях достаточно глубины 50 см.

Этапы строительства:

1. Расчет параметров основания.
2. Копка траншеи с шириной на 20 см больше, чем толщина ленты.
3. Гидроизоляция – слой рубероида и полиэтилена.
4. Отсыпка песка слоем 5-7 см.
5. Отсыпка щебня слоем до 15 см.
6. Монтаж опалубки.
7. Закладка арматуры сечением 8-12 мм.
8. Заливка бетона.
9. Застывание бетона, демонтаж опалубки, строительство кирпичных столбов.

Столбы для забора можно строить и без ленточного основания. Но бетонная лента повышает прочность всей конструкции, обеспечивает ее правильную геометрию.

Ошибки при строительстве и способы их избежать

Плюсы и минусы кирпичного фундамента

Прежде чем окончательно принять решение о кладке кирпичного фундамента, стоит внимательно изучить достоинства и недостатки такого основания.

К явным преимуществам относятся:

• Простота возведения – не требуется привлекать специалистов или технику, все работы можно выполнить своими руками;
• Подвижность основания – при небольшом смещении грунта фундамент не будет разрушен;
• Возможность ремонта отельных фрагментов – если произойдет частичное разрушение, восстановить основание не составит особого труда;
• Универсальность – из кирпича можно возвести конструкции любой сложности и формы;
• Жесткость – при строительстве не нужно строить опалубку для придания формы фундамента, как при работе с цементом.

К недостаткам фундамента, возведенного из кирпича, относятся следующие факторы:

• Низкая скорость постройки;
• Необходимость проведения работ только на сухих устойчивых грунтах;

• Небольшой срок эксплантации — максимум 40 лет;
• Высокая стоимость кирпича;
• Низкие показатели влагостойкости, вследствие чего необходимо уделить много внимания гидроизоляции;
• Подходит только для небольших легких построек – под сарай, под гараж, под теплицу и т.п.
