Как сделать беседку с барбекю: виды, стилистические направления и материалы для изготовления, проекты — чертежи и размеры

Форма

Участок, на котором вы собираетесь установить беседку для дачи с барбекю своими руками, должен соответствовать таким запросам:
Местность должна быть ровной, это избавит вас от необходимости снимать слои грунта и выравнивать

Это немаловажно, когда речь идет о беседке из кирпича, под которую нужно заливать фундамент.
При наличии на территории речек, озер, ручейков можно включить их в общий дизайн проекта беседки, в противном случае, если нет таковой необходимости, водоем осушают.
Для удобства доступа к беседке, выложите тропинки из плитки, натурального камня или сделайте мостики из древесины.
Очистите место расположения беседки от деревьев или нависающих над ней ветвей.. Барбекю или мангалы устанавливаются в беседках, как мобильного типа, так и стационарного

Для этой работы подходит огнеупорный кирпич или чугун. Стационарные барбекюшницы позволяют долго сохранять тепло внутри конструкции, для качественного приготовления пищи

Барбекю или мангалы устанавливаются в беседках, как мобильного типа, так и стационарного. Для этой работы подходит огнеупорный кирпич или чугун. Стационарные барбекюшницы позволяют долго сохранять тепло внутри конструкции, для качественного приготовления пищи.

Выбор типа беседки

Выбор предстоит нелегкий, так как нужно определиться с наиболее подходящими материалами для беседки. Главные требования к материалам — органичный внешний вид, который вписывается в общий дизайн ландшафта, долговечность, атмосфера внутри. Чаще всего преимущество отдается дереву, металлу или кирпичам.

Деревянная постройка

Дерево обладает рядом преимуществ, особенно в отношении внешнего вида, простоты монтажа и уюта в беседке. Деревянные постройки всегда кажутся более приятными и обеспечивают единение с природой.

Благодаря простоте обработки материала, можно создавать конструкции с самыми разнообразными декоративными компонентами.

Преимущества беседки из дерева:

• Доступная ценовая категория материала.
• Нет необходимости в специализированных инструментах для возведения конструкции.
• Постройка служит достаточно долго, если вовремя обслуживается и покрывается защитными пропитками.
• Простой и быстрый монтаж.
• Можно не заморачиваться с тяжелым фундаментом, достаточно облегченного типа.

Недостатки:

• Дерево требует регулярного ухода, иначе быстро сгниет.
• Важную роль играет качество древесины. Если она не пройдет все этапы подготовки, то высока вероятность появления трещин и щелей между досками в процессе высыхания.
• Ограниченное количество материалов для отделки.
• Дерево склонно к воспламенению, пользоваться барбекю нужно аккуратно.

Кирпичная беседка

Кирпич позволяет возвести капитальную конструкцию, которой не страшны никакие атмосферные явления или механические повреждения.

Для возведения такой постройки необходимо обустраивать мощный фундамент, иначе появятся трещины.

Преимущества беседки из кирпича:

• Устойчивость к воспламенению, никакие искры или угли с барбекю ни к чему не приведут, их можно убирать после остывания.
• Кирпичные постройки не требуют ухода или регулярного ремонта, особенно при соблюдении технологии.
• Постройки получаются долговечными и весьма прочными.
• Высокая устойчивость ко всем атмосферным явлениям — дождю, ветру, снегу и можно даже обустраивать отапливаемую зону для отдыха в зимнее время.

Недостатки:

• Большие затраты.
• Необходимо много усилий для возведения.
• Требуется мощный фундамент.

Металлическая конструкция

Кованые варианты беседки интересны тем, что позволяют создавать уникальные дизайны и декор. Можно воплотить практически любой замысел в жизнь. Металл обладает высокой прочностью и превосходным внешним видом.

Преимущества металлической постройки:

Можно создать эксклюзивную конструкцию, которая будет завораживать глаз или простую, но практичную беседку. Благодаря одному типу материалов, мангал и сооружение будут обладать одним стилем

Это особенно важно, если уже есть садовые скамейки, столбы, заборы и другие кованые изделия с определенным стилем. Долговечная конструкция

Металл обеспечивает многие десятилетия устойчивости. Декоративный вид самого каркаса дополняется грунтовками и другими красками, что продляет срок жизни металла.

Недостатки:

• Металлические изделия требуют периодического ухода для защиты конструкции от коррозии.
• Материал является проводником температуры и электричества. При создании беседки нужно обеспечить качественное заземление и максимально аккуратную разводку электричества. Из-за высоких показателей проводимости такую беседку неудобно использовать в холодное время года. Для устранения этого эффекта нужно затратить много денег на утеплители и обустройство отапливаемой беседки.
• Для изготовления требуются профессиональные навыки, самостоятельно ее не создать, так как необходим сварочный аппарат.

Учитывая описанные характеристики беседок на основании используемых материалов, можно основательно подойти к выбору. Дерево лучше подходит для тех, кто любит единение с природой. Кирпич подходит для долговечных построек, для тех, кто предпочитает надежность и отдых на даче независимо от сезона. Металл создаст изысканные узоры и целостность конструкции.

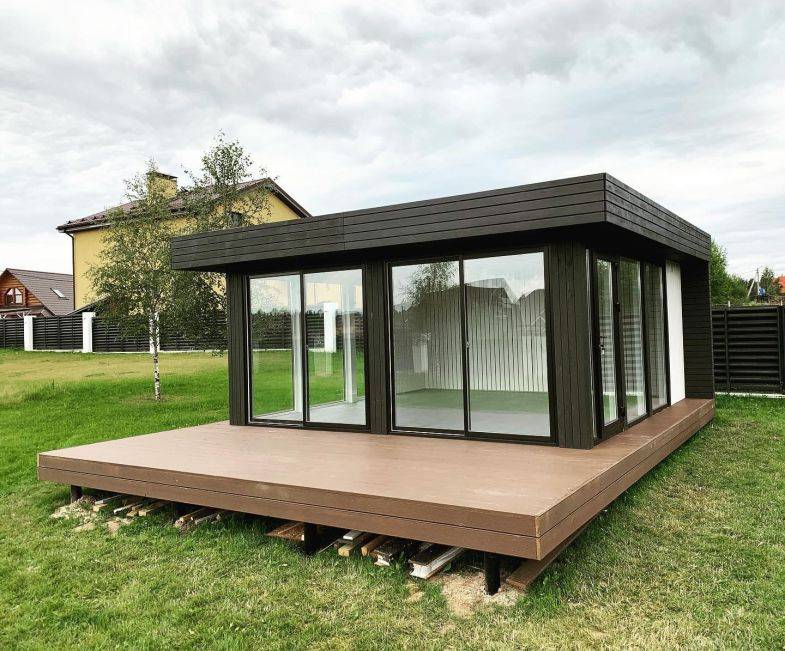

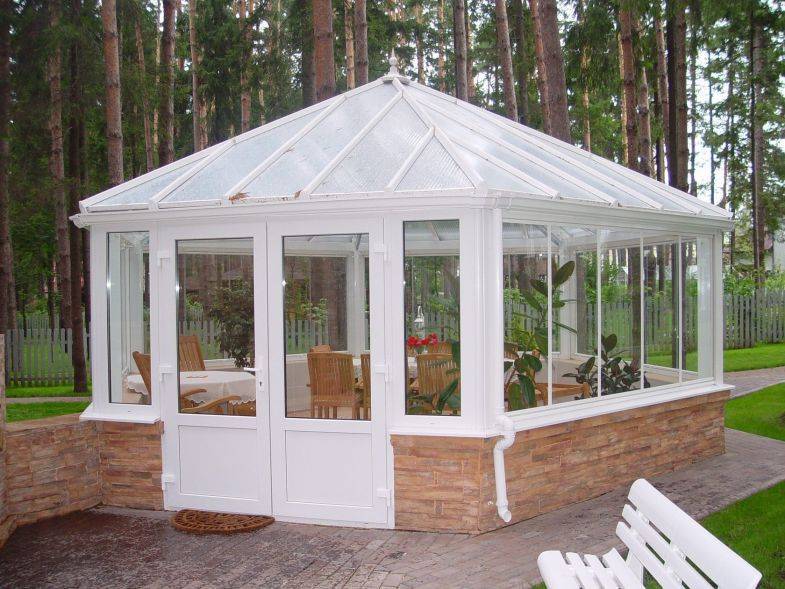

Особенности при создании проекта застекленной беседки

Проектирование и практическая реализация постройки беседки с барбекю или мангалом от первоначальной идеи до установки элементов декора проходит несколько этапов. Наиболее важным и ответственным из которых выступает процесс проектирования постройки.

Выбор зоны для беседки

Для размещения беседки на участке учитываются несколько важных моментов:

• Особенности рельефа участка;
• Место расположения основных построек усадьбы;
• Уже проложенные или готовящиеся к прокладке инженерные коммуникации;
• Расположение деревьев и кустарников;
• Расстояние от постройки до соседних участков и границ участка.

При выборе места стоит обратить внимание на возможность зонирования – посадки живой изгороди для выделения постройки в отдельную зону отдыха

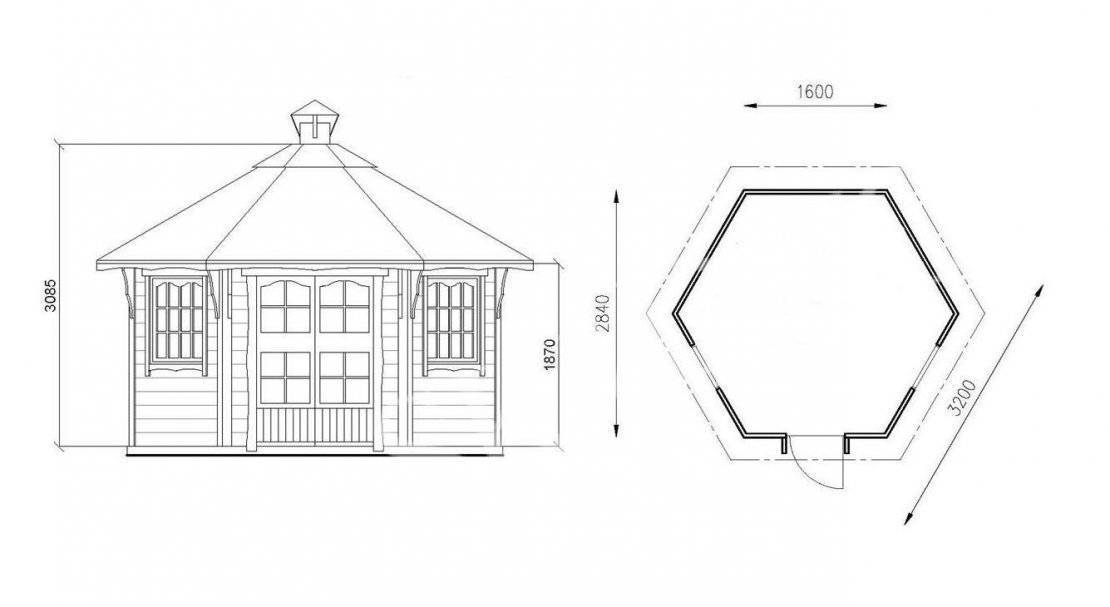

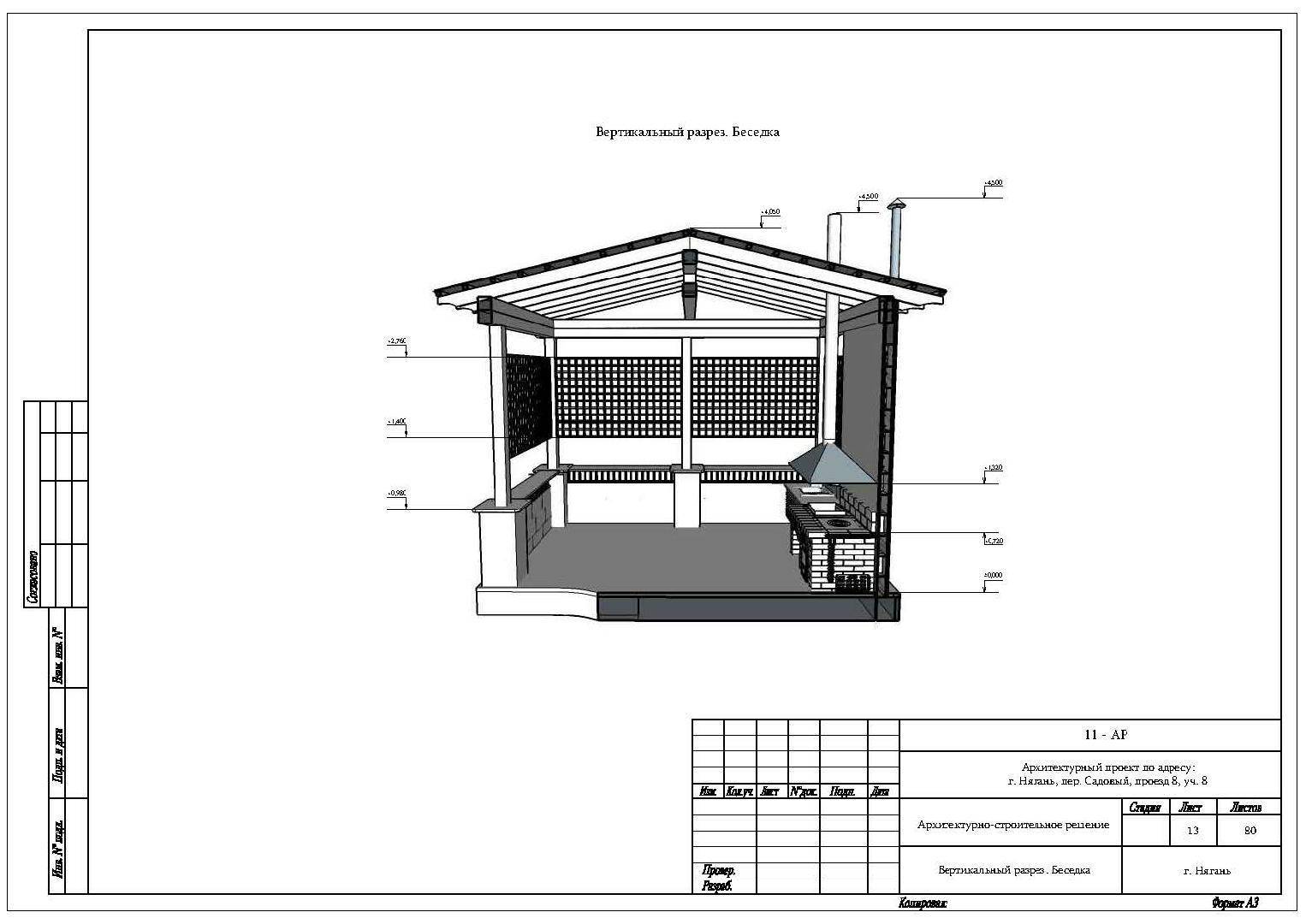

Чертежи и эскизы

Разработка проекта будет более плодотворной при создании наглядного эскиза участка с расположением основных его элементов. На плане или эскизе можно выполнить несколько вариантов размещения построек, и определить наиболее рациональное место расположения. Наглядный эскиз в дальнейшем даст возможность создать план с деталировкой всех элементов.

Хорошим подспорьем в разработке самостоятельного эскиза и в дальнейшем плана могут послужить уже готовые проекты беседок с мангалом, предлагаемые архитектурными студиями и бюро.

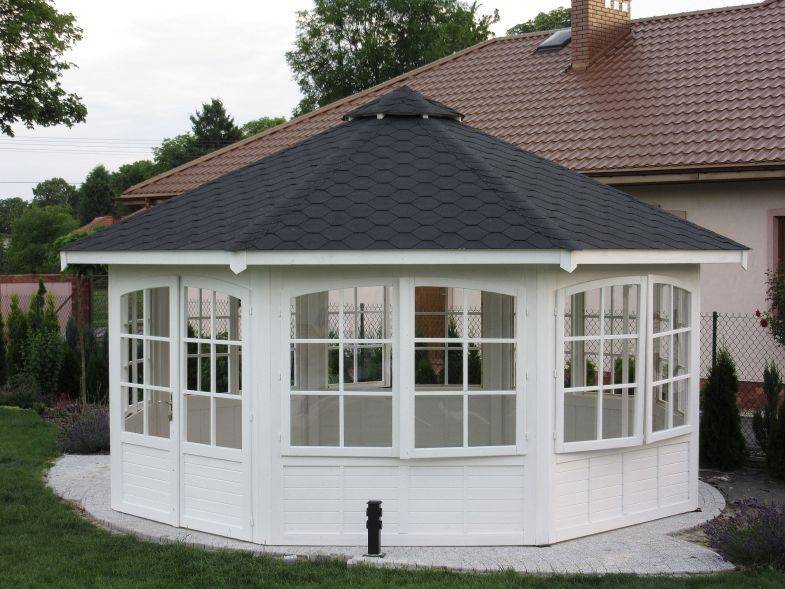

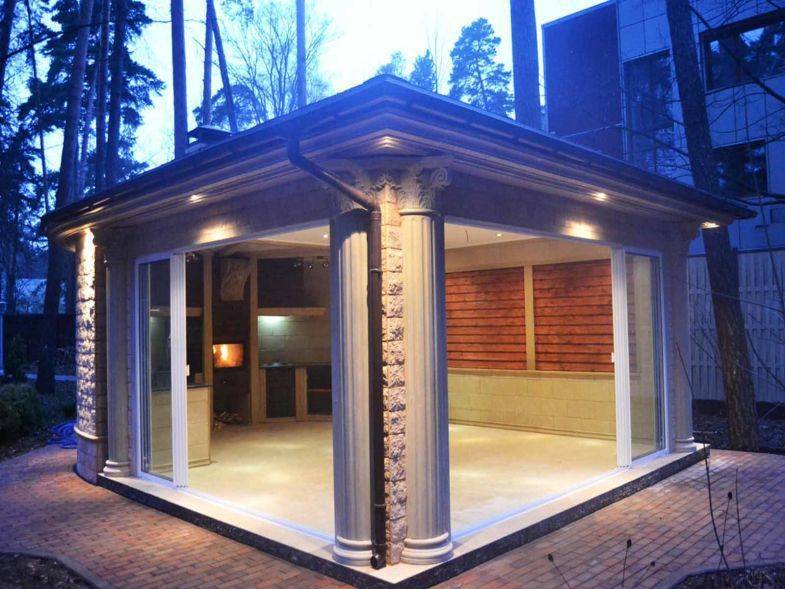

Готовая застекленная беседка с мангаломЧертеж застекленной беседки с мангаломЧертеж застекленной беседки с мангаломЧертеж застекленной беседки с мангалом

Критерии выбора материалов

При самостоятельной постройке дачного павильона или беседки стоит отдавать предпочтение тем материалам, работа с которыми знакома. По возможности рекомендуется использовать уже готовые оконные и дверные блоки

При возведении стен и кровли важно правильно и точно выполнить монтаж всех элементов, не допустить ошибок при монтаже несущих конструкций

Нюансы возведения фундамента

Постройка подобного типа не несет большой нагрузки, однако к устройству фундамента и его гидроизоляции стоит отнестись с особенной тщательностью. Для построек разного типа рекомендуется устройство:

• Свайного фундамента для беседок из дерева;
• Ленточного фундамента для зданий из газоблоков;
• Монолитного типа основания с ростверком для каменных и кирпичных построек.

Такую же монолитную плиту рекомендуется заливать и под беседку с несущей конструкций из опорных столбов и панорамными окнами из витринного стекла.

Устройство фундамента должно учитывать и место расположения печи, особенно если планируется возведение каменного очага с высокой трубой.

Пол беседки

Для настила пола можно использовать несколько вариантов:

• Заливной пол с мраморной крошкой;
• Каменный пол из брусчатки;
• Покрытие керамической плиткой;
• Устройство деревянного пола.

Отличным решением выступает комбинированный пол, когда зона мангала или барбекю имеет прочный бетонный пол, а гостевая зона использует деревянный настил.

Важные моменты при остеклении беседки

Для каменных построек и построек из бруса при остеклении важно учитывать, что после возведения конструкция дает усадку. При этом окна и двери, установленные в конструкцию, будут подвергаться механической деформации

При установке стекол на кровлю рекомендуется использовать элементы с обработанными гранями, и, кроме жестких фиксирующих элементов использовать синтетические герметики и уплотнители

При установке стекол на кровлю рекомендуется использовать элементы с обработанными гранями, и, кроме жестких фиксирующих элементов использовать синтетические герметики и уплотнители.

Для подгонки панорамных окон, когда используется материал толщиной 8 или даже 10 мм этот участок работы рекомендуется поручить профессионалам, у которых имеется специальный инструмент и опыт работы с витринным стеклом.

Особенности обустройства кровли

Обустройство кровли обязательно должно отвечать требованиям пожарной безопасности. Дымоходы дополнительно оборудуются слоем теплоизоляции из минеральной ваты, а деревянные элементы обрабатываются огнезащитным составом.

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

• Составление проекта.
• Возведение фундамента.
• Строительство дровника.
• Сборка жаровни-коптильни.
• Возведение дымохода.

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

Закрытая беседка для дачи с мангалом и с барбекю под ключ — своими руками (проект и чертеж)

Закрытые беседки с мангалом и барбекю смотрятся гораздо выгоднее и уютнее, чем открытые. К тому же, вы сможете удобно в ней разместиться, если вдруг похолодает.

Различных вариантов создания таких конструкций достаточно много. Можно сделать из кирпича или бруса и застеклить, а можно ту часть, где находится мангал сделать из камня, а гостиную из дерева.

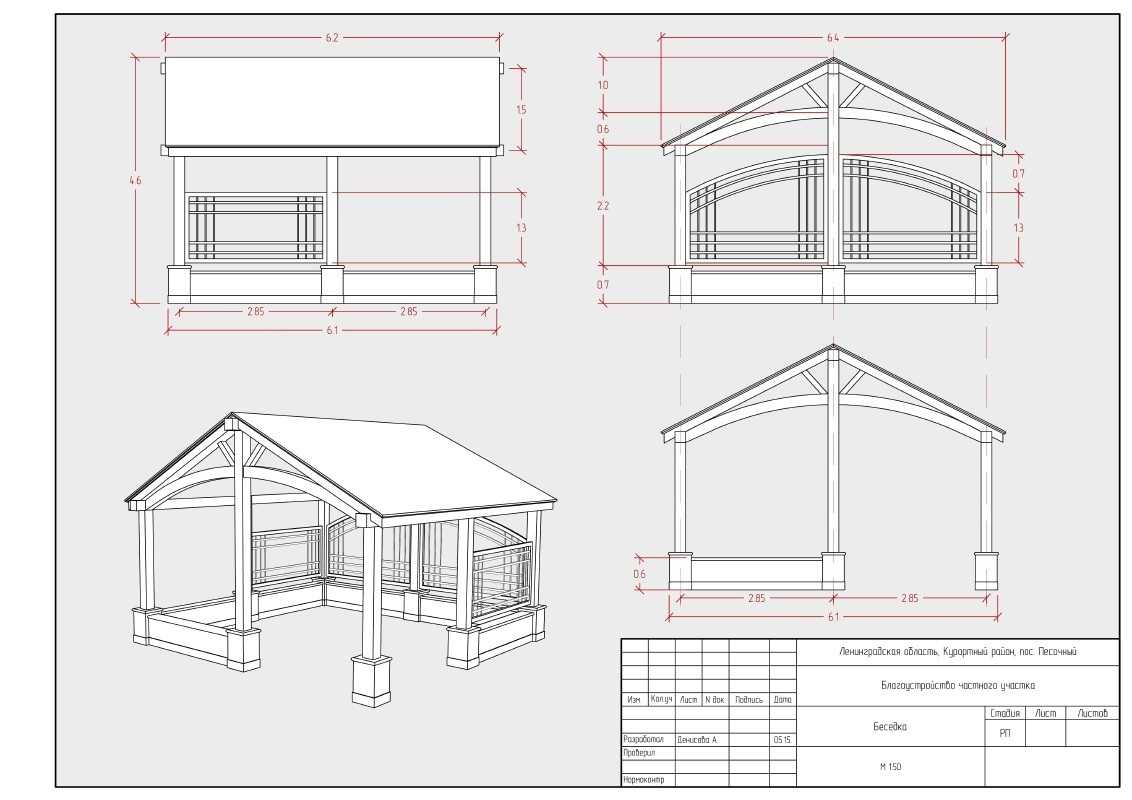

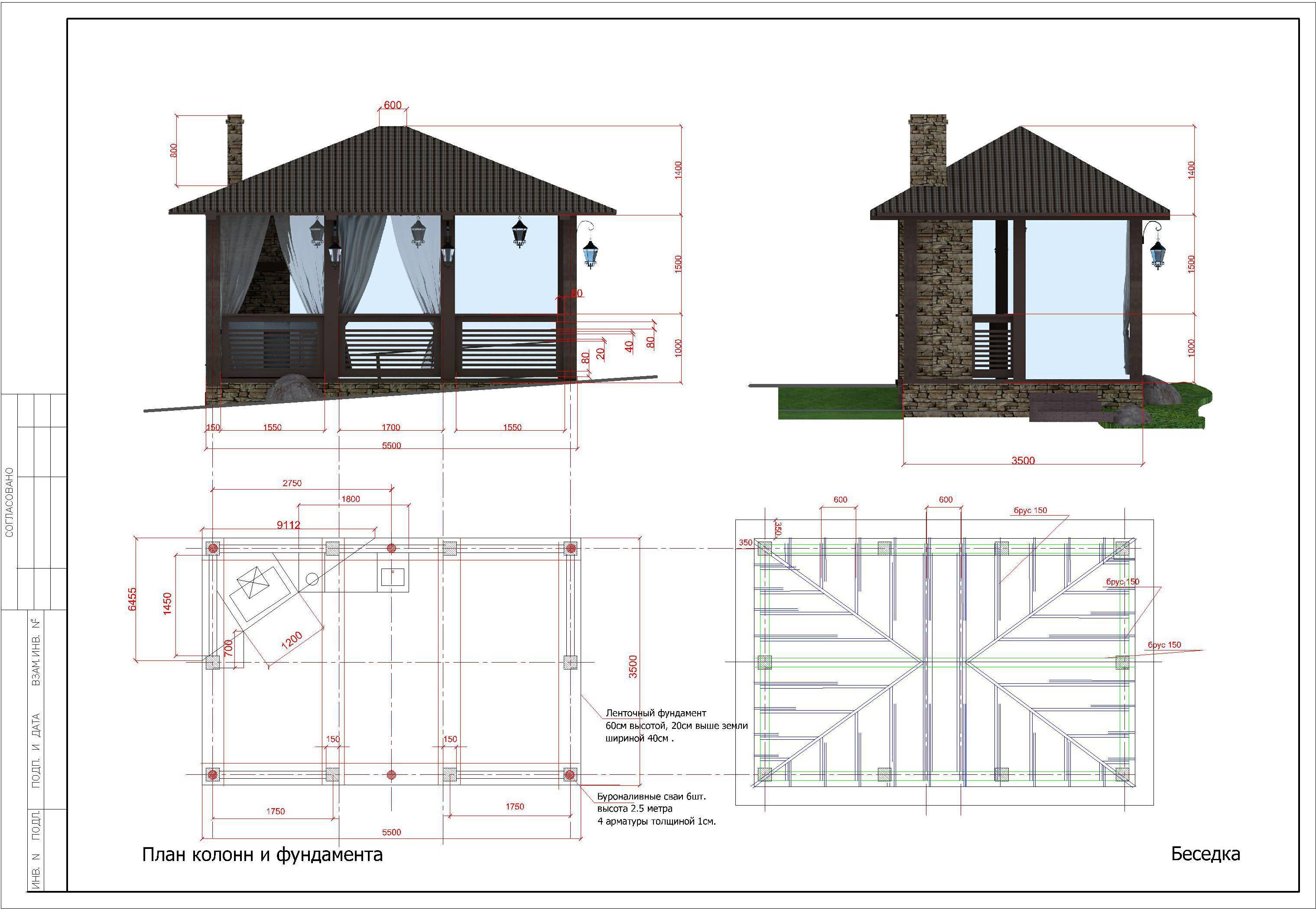

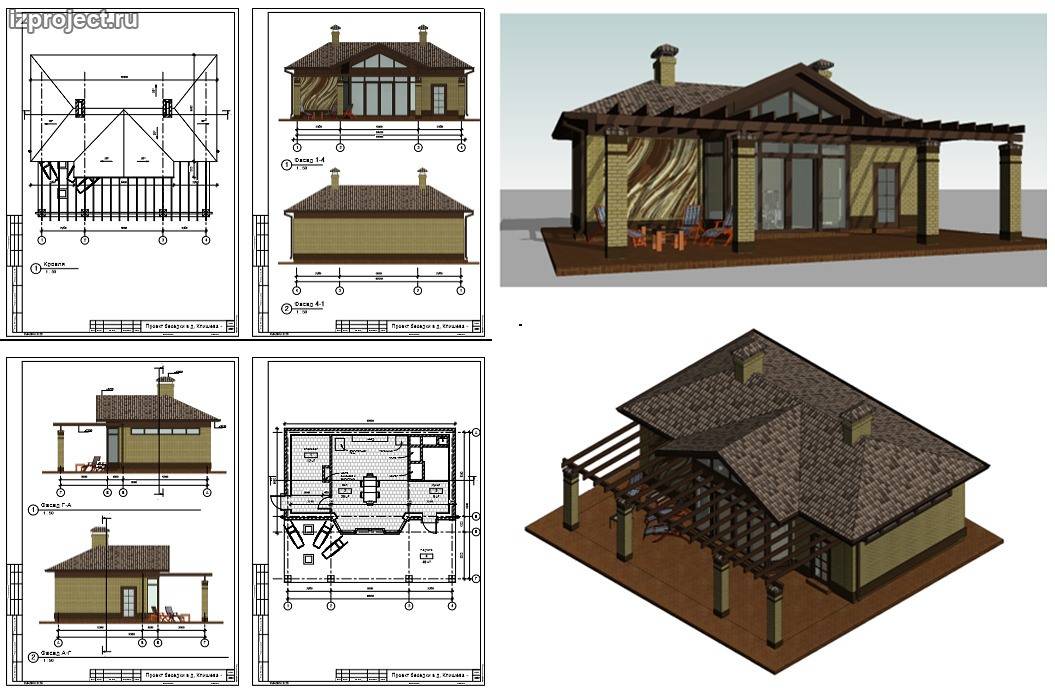

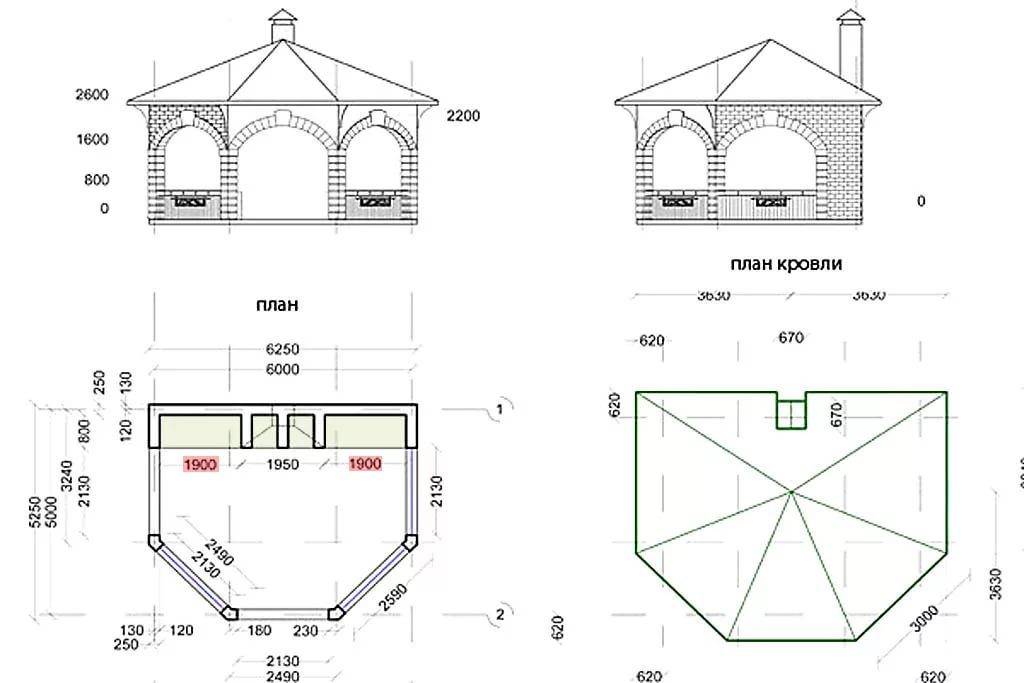

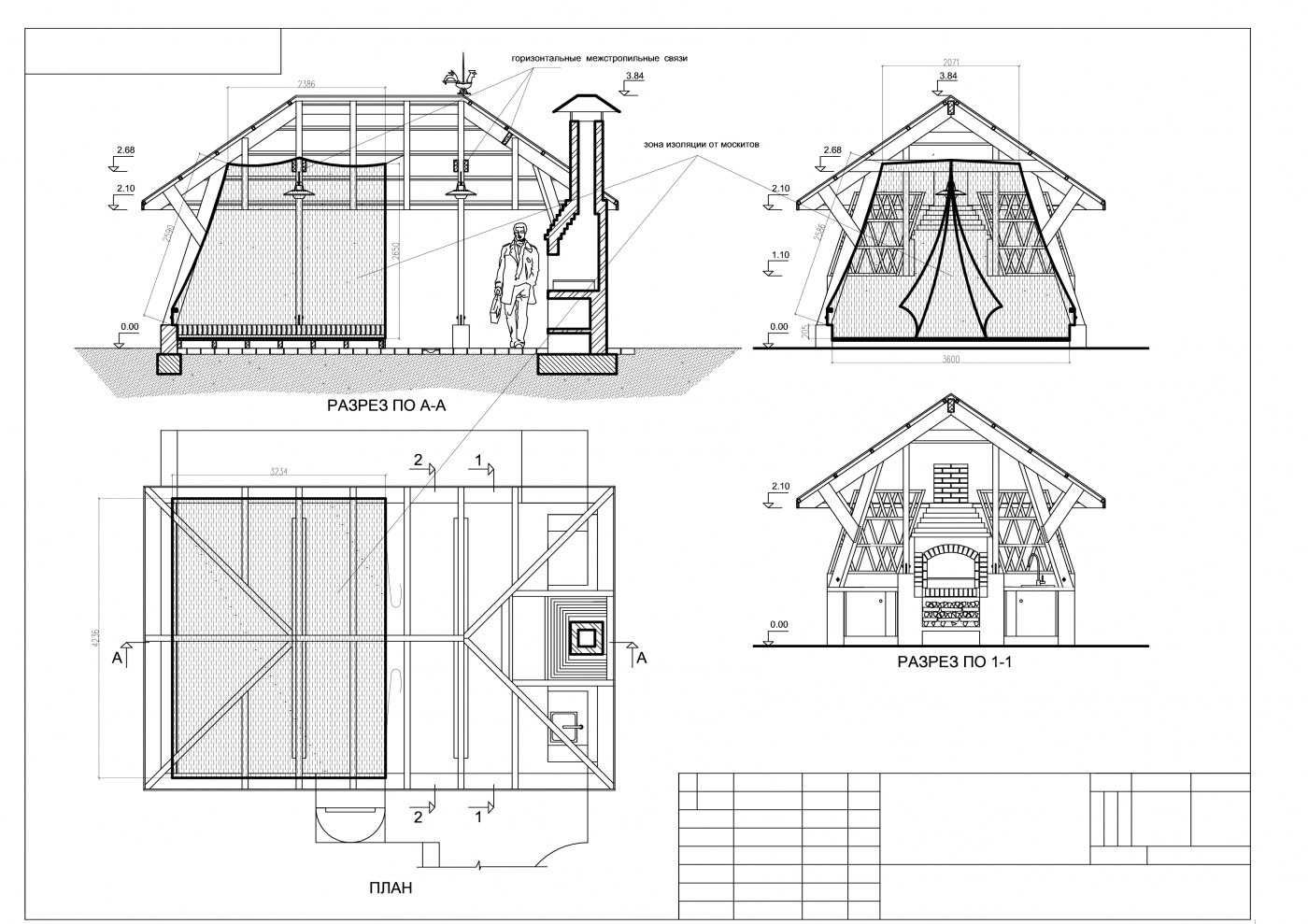

Далее показаны чертежи беседок с мангалом и барбекю.

Составляя проект, необходимо учитывать все нюансы. Что бы не ошибиться с количеством и размерами нужного материала все это надо указывать в проекте. Кроме того, не забывайте составить отдельный проект под мангал и барбекю, поскольку возводить его придется более тщательно.

Необходимо учесть и тот факт, как будет выходить дым. Поскольку при горении выделяются вредные газы, нужна будет хорошая и надежная вентиляция.

Кроме отдельно стоящих констукций, интерес представляют и беседки пристроенные к дому. Чем они хороши, так это экономией места и созданием дополнительной придомовой территории. В такую беседку вы можете попасть сразу из дома, а не идти к ней через весь участок.

Такая пристройка достраивается практически к любой стене дома, главное, что бы эта стена была в хорошем состоянии, без сколов и трещин. Хороший вариант, если на этой стене имеется окно, через которое можно подавать необходимые вещи.

Обо всем понемногу

Для того чтобы построить беседку с печным комплексом, прежде всего следует определиться:

с видом постройки, которые бывают открытые, по типу навеса, закрытые, например, финские гриль-домики или остекленные мини павильоны, в простонародье – летние кухни, классические сооружения под крышей и с парапетом;

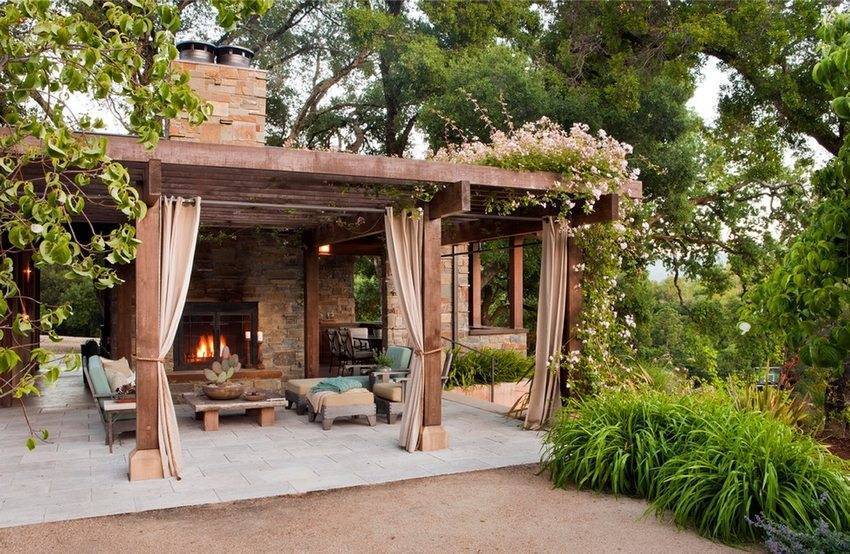

Фото деревянного навеса с мангалом, облицованного природным камнем

• с размерами, исходя из функционала постройки и среднего количества человек, которых там планируется размещать;
• с проектом, при необходимости изменить его под свои потребности, дополнить или наоборот облегчить конструкцию;
• с местом на участке, но не ближе чем 8 м от жилья, так того требует пожарная безопасность;

Беседки из бревна с барбекю, на фото крытая летняя садовая конструкция для большой компании

• с формой постройки — прямоугольная, круглая, многогранная, комбинированная из нескольких разных по геометрии помещений;
• с дизайном, сделать эскиз, изготовить план и чертежи конструкции;
• со стройматериалами, ведь беседку с барбекю можно построить из дерева, кирпичную, из металла, из камня, из поликарбоната и комбинированную.

Красивые дачные беседки барбекю, фото эклектичного стиля, в конструкции сочетается каркас из бревен и декор из деревянного кружева

Огромную роль в подготовке к строительству беседки с барбекю и мангалом играет и размер бюджета на мероприятие, поэтому так важно определиться с основными параметрами постройки, и при необходимости подкорректировать расходы. Камин барбекю в беседке из бревна и камня

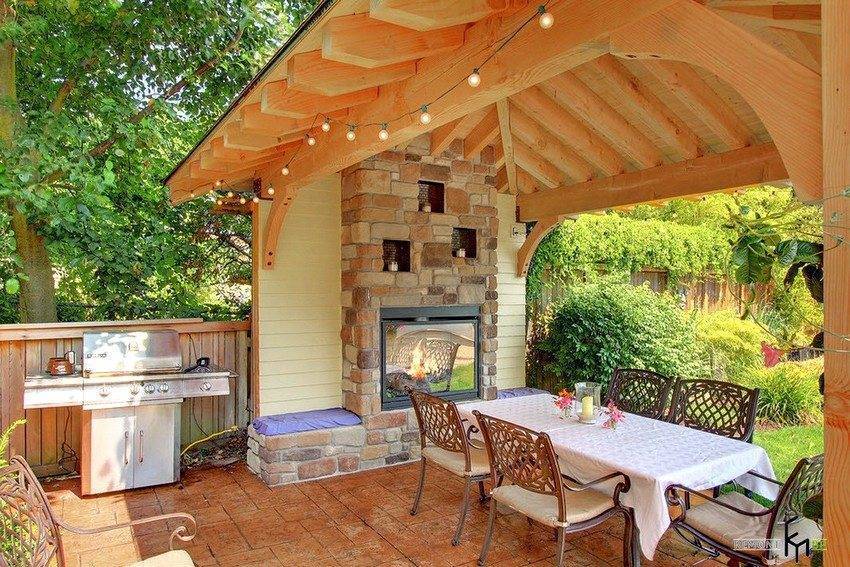

Камин барбекю в беседке из бревна и камня

Проект

Беседка с барбекю, проекты востребованных построек обязательно посмотрите в нашей фотогалерее, давно перестала быть просто навесом с металлическим приспособлением для жарки мяса. Сегодня это настоящие оазисы релакса, уютные, практичные, удобные, в которых все приспособлено для комфортного отдыха.

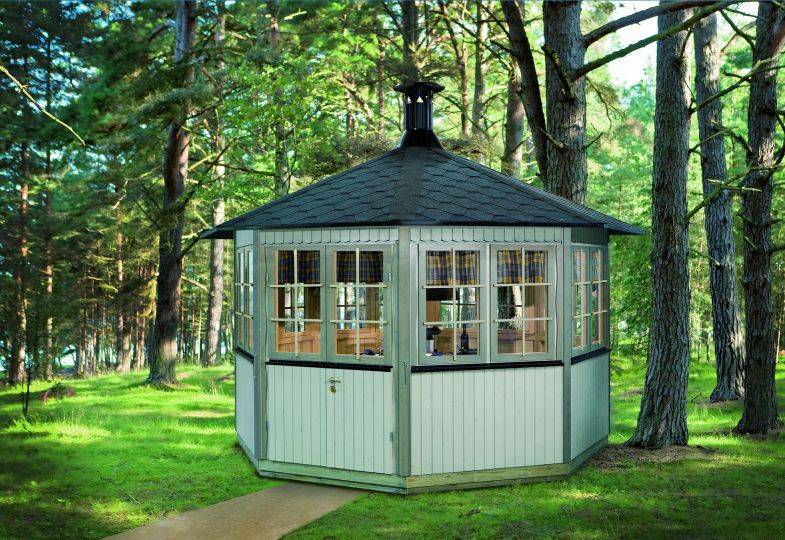

Финские беседки с барбекю очень практичны, в них можно отдыхать с комфортом в любую погоду

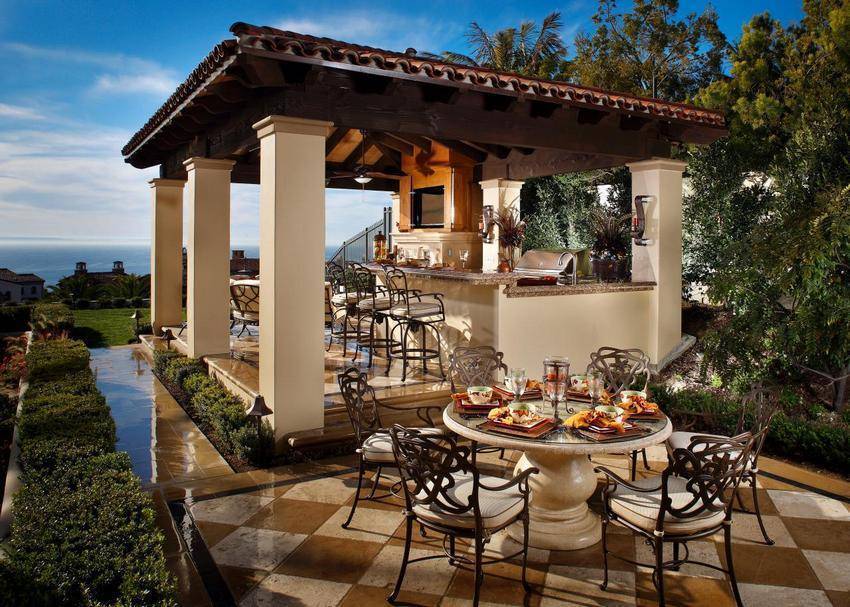

Рассматривая фото беседки с барбекю, становится очевидным, что выбор формы постройки во многом зависит от вида жаровни.  Так, большие печные комплексы в основном размещают в прямоугольных или комбинированных беседках, их устанавливают возле стены, или выделяют отдельную площадку рядом с постройкой.

Фото закрытых беседок с барбекю, такую зимнюю конструкцию обычно возводят из бревна или бруса, на плитном фундаменте

Круглые и островные прямоугольные барбекю стараются размещать в центре, поэтому они идеально вписываются в крытые многогранные и круглые беседки, в таком интерьере доминантой является печь, вокруг которой устроен стол и лавочки. В небольших постройках можно грамотно разместить угловой мангал или маленький камин.

Надо отметить, что проекты барбекю в беседке, фото ниже мы специально подобрали для сравнения, позволяют уместить печь как в большую, так и в маленькую постройку.

Главное, пользоваться правилом соизмеримости, и не пихать огромную жаровню с кухней в скромную по размерам беседку

Беседки с мангалом, барбекю и печкой: выбор материала для павильона

Садовые беседки с мангалом, барбекю и печкой многие используют в качестве летней кухни. В зависимости от того, в какой сезон планируется использование беседки, она строится закрытой или открытой. Чтобы построить такое сооружение используются различные материалы, с учетом создания единой архитектурной композиции с уже имеющимися во дворе строениями.

Беседка с барбекю из комбинированных материалов

Деревянная беседка барбекю

Дерево – традиционный строительный материал, легко поддающийся обработке и сборке. Натуральность и экологичность изделий из древесины позволяет сооружениям отлично смотреться как на территории приусадебного участка, так и в дачном экстерьере. Для строительства используется брус, бревно, доска, рейки для декоративной решетки.

Беседка барбекю из дерева достаточно легка и не требуют массивного фундамента. Однако, если беседка оборудуется печью, под нее придется устроить монолитный фундамент.

Беседка с печкой, построенная из дерева

Полезный совет! Своевременная обработка древесины специальными современными пропиточными составам, делают изделия огнестойкими и позволяют довольно долго эксплуатировать такие сооружения.

Кирпичные павильоны

Беседка барбекю из кирпича пользуются популярностью за счет долговечности и фундаментальности. Такие сооружения служат много лет, они пожаробезопасные и они не требуют специального ухода или периодического ремонта. Фото беседок с печкой и мангалом демонстрируют наиболее частый выбор кирпича в качестве материала для такой конструкции.

Каменная беседка с односкатной крышей из дерева

Любители зимнего отдыха на даче используют для строительства закрытые варианты беседок из кирпича, однако и летние открытые беседки оборудуют мангалами и барбекю. Под строительство кирпичных сооружений обязательна укладка добротного фундамента.

Комбинированные сооружения

Довольно часто для возведения беседок используют несколько видов материала. Это может быть металл и дерево, камень и металл, дерево и кирпич. В комбинированной из дерева и кирпича конструкции, как правило, прибегают к методу зонирования: рабочую зону с оборудованием устраивают из кирпича, а место для отдыха — из дерева. Отличная сочетаемость материалов между собой дает павильонам безупречный внешний вид. Такие конструкции также нуждаются в возведении фундамента.

Дерево и кирпич отлично сочетаются друг с другом

Размещение

Мангал внутри беседки следует укомплектовать вытяжкой или дымоходом, чтобы запах дыма не распространялся внутри помещения. Если такой возможности нет, рекомендуется вынести мангал за пределы беседки и разместить рядом. Но над мангалом обязательно должен быть навес, чтобы во время дождя экстренно не придумывать способы, как не утопить мясо в дождевой воде.

При необходимости их можно задвинуть под стол, тем самым освободив место для комфортного передвижения во время готовки. Наиболее удобным вариантом считаются стулья с подлокотниками. Желательно, чтобы они были изготовлены из массива дерева, тогда они отлично впишутся в открытое уличное пространство. Но также неплохо смотрятся плетеные легкие стулья. А чтобы было удобнее сидеть, можно использовать съемные чехлы с мягкими сидушками и декоративные подушки.

В беседку нужно провести все необходимые коммуникации. В идеале – это вода, канализация и электричество. Но во многих случаях бывает достаточно только электроэнергии для искусственного освещения в темное время суток. К тому же дополнительные источники тепла не будут лишними в прохладный период. Они защитят в начале весны или поздней осенью от холода и сырости. Над обеденным столом можно установить инфракрасную лампу или использовать электрическую пушку для быстрого прогрева помещения.

Полезные советы

Решение принято, и вы приступаете к строительству, и думаете, как сделать беседку с минимальными потерями. Чтобы избежать типичных ошибок, не растратить зря бюджет и сэкономить силы, есть определенные несложные правила:

• Обязательно создавайте проект;
• Тщательно составляйте смету на строительство и контролируйте расходы, особенно, если вы нанимаете строительные бригады и доверяете им покупку материалов;
• Правильно формулируйте целевое назначение, изменить что-то крупное в самой постройке или отделке, безболезненно не получится;
• Оптимизация пространства – полезная штука, не всегда малая площадь неэффективная;
• Практично выбирайте материал для строительства и отделки;
• Инженерные коммуникации лучше доверить профессионалам, как говорится, скупой платит дважды;
• Сэкономить можно на фундаменте, для этого выбирайте легкие варианты беседки из дерева;
• Купить стройматериалы и возводить – зимой дешевле;
• Мониторим поставщиков и строителей перед выбором, основываемся на отзывах и советах;

Пошаговая инструкция строительства многослойного фундамента беседки

Трамбуем песок под фундамент беседки

1. При многослойном фундаменте стоит подготовить лопату, уровень, метр; нужные стройматериалы и арматуру.

2. Роем котлован под размеры беседки с прибавлением по 5-10 см с каждого края.

3. Насыпаем слой песка и гравия.

4. Трамбуем.

5. Заливаем раствором.

6. Укладываем рубероидом.

7. Герметизируем.

8. Ждем застывания фундамента 2 суток.
9. Можно сделать 2-3 таких слоя – для гарантии прочности и надежности.

Если выбираем столбчатый метод, то забиваем сваи по углам на полметра и бетонируем основания – для точной и надежной фиксации.

Если фундамент столбчатый, можно следовать чертежу

Устройство кровли

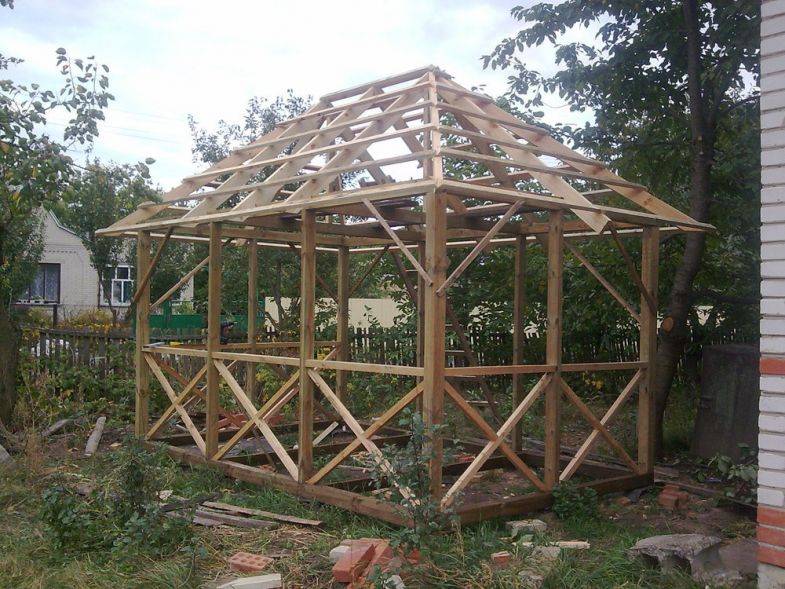

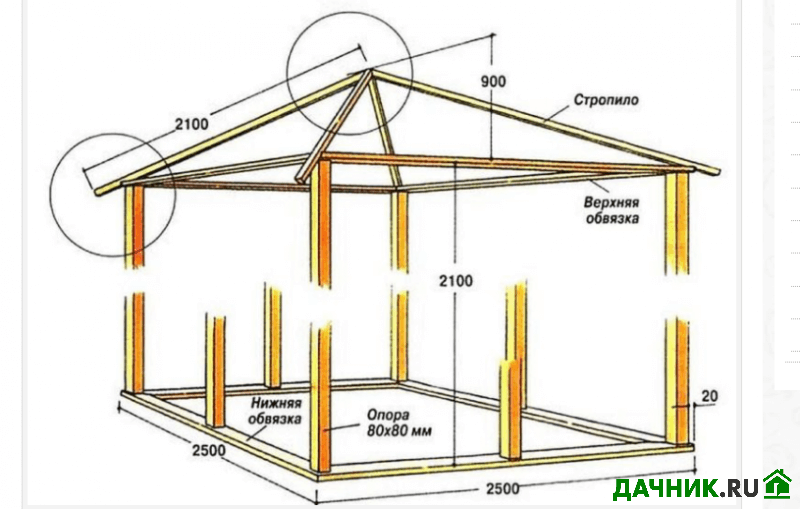

Вариантов обустройства крыши – очень много. Рассмотрим один из них. В центре беседки выставляется столб, служащий временной опорой для стропил при монтаже крыши. На верхушке столба выставляют брусок шестигранный, к которому будут фиксироваться стропильные ноги. Брусок надо слегка закрепить.

Стропильная система собирается в следующем порядке:

• угловые;
• серединные;
• небольшие дополнительные.

Стропильные ноги к центральному бруску крепятся на саморезы. На обвязку – специальные металлические уголки либо половинная врубка. После сборки стропильной системы убирается временный столб. Обрешётку можно не возводить, если кровельное покрытие будет из мягкого материала. Тогда делается сплошная подложка из влагостойкой фанеры. Если крыша будет из металлочерепицы, то обрешётка нужна.

Вокруг трубы предусматривают отверстие. Дымоход обкладывается картоном из асбеста.

Покрыть кровлю лучше невозгорающимися материалами: металлочерепицей, профнастилом, поликарбонатом.

Различия по материалам

Беседка не только украшает внешний ландшафт, но и оправдывает своей функциональностью, ведь здесь можно просто отдохнуть после огородных работ, затеять пикник или даже использовать в качестве летней кухни и обеденной зоны.

Беседки размером 6×4 м. могут быть разных типов:

1. Деревянными. Имеют экологическую чистоту, выглядят эстетически привлекательными, а при правильном уходе и утеплении могут использоваться круглогодично длительный период времени.
2. Металлическими с поликарбонатными вставками. В таком виде могут быть разные вариации по внешнему виду: полукруглые, квадратные, угловые, нестандартные – все будет зависеть от того, как будет сварен каркас.
3. Коваными. Имеют изысканный внешний вид, но с такими справиться самостоятельно будет гораздо сложнее, поэтому лучше поручить такой вид специалисту.
4. Кирпичными. Самый прочный вид конструкции, который можно обустроить мебелью, электричеством и системой отопления, наслаждаясь отдыхом в любое время года.
5. «Живые» беседки. Самые нестандартные, для них изготовляется каркас, по которому плетутся вокруг высаженные растения.
6. Из стекла, бетона, лозы. Смотрятся оригинально, но служат меньше времени и используются только в теплое время года.

Подобные беседки могут быть разного типа

Каждому виду необходимы свои материалы, главный из которых понятен из названия. Самыми практичными и распространенными считаются беседки из древесины. Они менее дорогостоящие, экологически чистые, комфортабельные, прочные и долговечные.

Меры пожарной безопасности при эксплуатации

Однако вопрос с расположением стоит тщательно продумать не только из-за эстетических соображений, но и ради пожарной безопасности.

Такие беседки категорически запрещено размещать вблизи деревьев и деревянных сооружений. Место соприкосновения трубы с кровлей крыши необходимо отгородить асбестовым листом или нитью, а все деревянные элементы покрыть защитной жаростойкой пропиткой.

Пол запрещено делать из дерева. На него могут попасть искры. Идеальным вариантом будет каменный пол по всей площади.

Желательно позаботиться о том, чтобы присутствовал исправный огнетушитель, а неподалеку присутствовал кран с водой.

Алгоритм строительства барбекю своими руками

Под строительство печи заливается отдельный фундамент и дополнительно укрепляется с помощью каркаса из арматуры, как его сделать мы говорили здесь: , также смотрите схему ниже:

Схема фундамента под строительство печи-барбекю в беседке

Для фундамента используется раствор на основе цемента марки 300. После застывания бетонного основания, на него укладывают листы гидроизоляции, и далее выполняется кладка кирпича. Снаружи красный облицовочный, внутри – термостойкий.

Раствор для кладки печи готовят с преобладанием содержания глины и песка, их смешивают в пропорции 1:3,  воду добавляют в таком количестве, чтобы раствор приобрел консистенцию сметаны.

Основание печи выкладывается в форме буквы «П». Существует мнение, что ее оптимальная высота должна быть около 1 метра. Схема стационарного барбекю из кирпича на фото ниже:

Во время кладки печи между ее боковыми сторонами устанавливаются две чугунных решетки, на расстоянии друг от друга около  25 сантиметров.

Верхняя решетка используется для готовки пищи, а на нижней – разводится огонь и готовятся угли. Над топочной плитой выводится дымоход.

Более сложная конструкция барбекю имеет основание в форме буквы «Е» и образует две нижних ниши, которые можно использовать  под складирование поленьев. В таком случае нижнюю часть можно сделать из газосиликатных блоков, а верхнюю – из огнеупорного кирпича.

Многие мастера не останавливаются только лишь на постройке печи, а дополнительно расширяют ее функционал, добавляя боковые разделочные поверхности и кухонную раковину, смотрите схему ниже:

Схема сложной многофункциональной печи для беседки

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича сделан своими руками

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Советы по выбору места для беседки

Чтобы беседка была максимально функциональной, следует заранее и правильно выбрать ее месторасположение. Выбор должен быть сделан с расчетом удобного подвода коммуникаций: электричества, воды, газа. Также место для отдыха предпочтительно сделать вдалеке от хозяйственных построек, туалета, компостных ям или загороди с животными.

Для строительства беседки необходима открытая площадка

Удобна беседка, построенная недалеко от дома. Использовать ее можно не только для приготовления шашлыков и посиделок с друзьями. В беседке будет приятно посидеть в тишине, наблюдая за природой.

Чертеж прямоугольной беседки. Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

Во-первых , строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых , внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.
