Так ли важна порядовка
Как выложить из кирпича печь: порядовка – это пошаговая инструкция
На первый взгляд может показаться, что при строительстве печи можно обойтись без порядовки, и даже чертежи использовать ни к чему, но на деле все обстоит иначе. Порядовка помогает правильно сложить систему ходов для горячих газов, которые движутся не по прямой, а по извилистым ходам, идущим то вертикально, то горизонтально.
Если все делать по инструкции, то вы получаете максимальную площадь контакта горячих газов с кирпичными поверхностями – все эти параметры давно рассчитаны инженерами и проверены на практике, так что не стоит думать, что вы окажетесь умнее людей с большим опытом и знаниями темы.
Соблюдение порядовки также станет залогом обеспечения максимальной тяги внутри печи, что во многом сказывается на ее эффективности.
Как сложить из кирпича печку — порядовка для печи с варочной поверхностью
Некоторые используют в строительстве чертежи, но они не показывают отработанных способов перевязки кирпича и правильное их положение. Раньше такая информация мастерами держалась в строгом секрете и передавалась от учителя к подмастерью, а сегодня все имеется в открытом доступе, так почему бы не пользоваться этим, тем более что это во многом облегчает вашу работу.
Порядовка – это как ноты для музыканта, просто пошагово следуем ей и получаем идеальную симфонию из кирпича и металла.

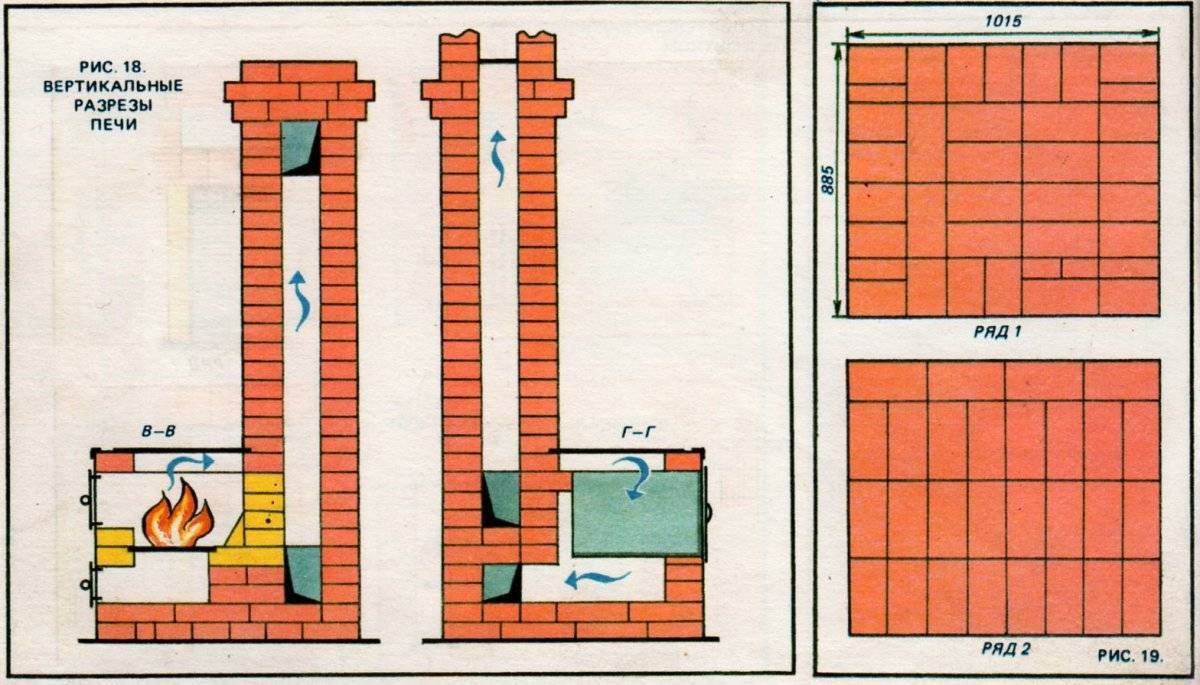

Инструкция и чертеж порядовки кирпичных печей
После выбора отопительной печи, необходим качественный фундамент. Исключением будут считаться маленькие голландские и отопительно-варочные печи, они не оказывают большой нагрузки на основание пола.
Для всех остальных случаев отопительная кирпичная печь должна стоять на фундаменте, и лучше на железобетонном монолитном. Размеры его делают на 5 см больше размеров печи, а толщина плиты должна быть не менее 150 мм. Фундамент нужно строить отдельно стоящим.
Фундамент для печи должен выстояться не меньше 3 недель, только после этого укладывают гидроизоляционный слой, далее асбестовые листы для качественной тепловой изоляции. Далее идет лист стали и войлочная подкладка, от нее и начинается укладка печи. Подкладку необходимо намочить, а после кладки дать ей приклеиться к металлу. И только после этого можно смело приступать к строению стен печи.
С чего же начинать кладку?
Чтобы разобраться в этом вопросе существуют специальные строительные схемы, в которых подробно описан каждый ряд кирпичной кладки, начиная с основания и до дымоходной трубы. После того, как вы определились с выбором печи и приобрели все необходимое для ее строительства, то в полученной проектной документации вы сможете найти подробное изображение схемы кирпичной печи.
Перед началом кирпичной кладки печи нужно приготовить раствор из белой глины и кварцевого песка в соотношении 1 : 1. При этом не стоит использовать жесткую воду с большим количеством солей и магния. Перед тем, как приготовить раствор, глину замачивают и оставляют в воде на 24 часа, после пропускают сквозь специальное сито. Далее добавляют песок и делают замес раствора. По своей консистенции раствор напоминает густую сметану.
Теперь рассмотрим более подробно саму кладку. Все стороны кладочного кирпича имеют свое название, по ним и определяют вид кладки. Самая распространенная кладка кирпичных печей – это тычковая и ложковая. Т.е. с фронтальной стороны кирпичной стены мы сможем увидеть только эти две стороны кирпича. Существует также постельная кладка, но встретить ее можно крайне редко, т.к. для кирпичной кладки печей ее не используют. При укладке вертикальные швы между кирпичами не должны совпасть.

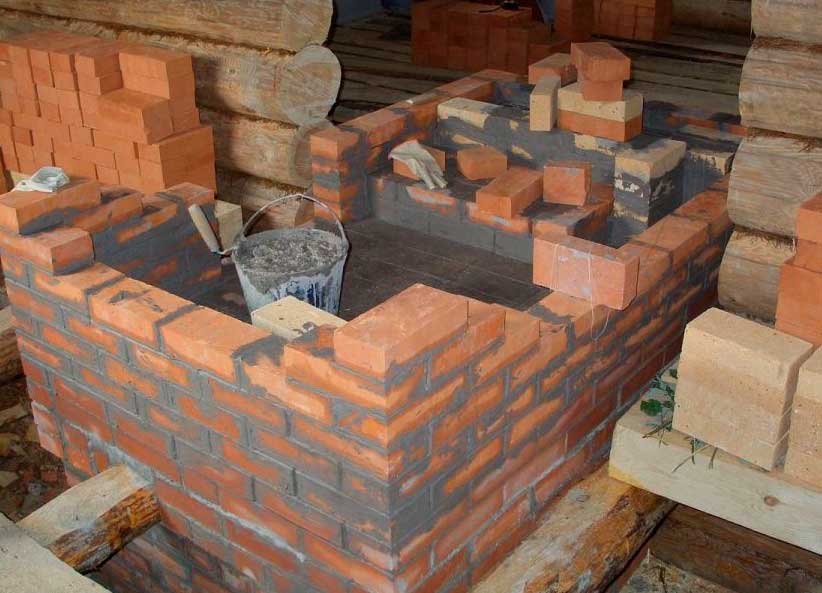

Кирпичную кладку печей начинают с первого ряда, постоянно проверяя по схеме, где расположена кладка. В данной работе спешка будет плохим помощником, главное – это качество. Если вы новичок в строительстве, то лучше первоначально каждый ряд укладывать без раствора, сверяясь с чертежами. И только убедившись в правильности всей укладки, наносите на кирпичи раствор и укладывайте их окончательно.
Толщина шва должна быть не менее 2 мм, но и не более 3 мм, поэтому лишнюю глину лучше убирать сразу. В отдельных случаях толщина шва ровна 5 мм. Кирпич нужно ставить сразу на нужное место, недопустимо его дальнейшее перемещение и пристукивание.
Лишнюю глиняную смесь, снятую с кирпичей, повторно использовать нельзя.
Ниже приведена инструкция для кладки:
- Каждый кирпич необходимо ставить, опирая на 2 других;
- Первый ряд выполняют тычковым;
- Во избежание расслоения, все вертикальные швы необходимо заполнить раствором;
- Кирпичи из последующего ряда перекрывают кирпичи предыдущего не меньше чем на четверть длины;
- Тычковые и ложковые ряды не должны совпадать;
- Подрубленные кирпичи ставить необходимо вовнутрь, а не наружу.
Для укладки кирпичной печи для дома своими руками, потребуется много свободного времени
Каждый кирпич имеет свое важное значение. Если вы подойдете к вопросу качественно и ответственно, то конечным результатом будет тепло и уют в вашем доме
https://youtube.com/watch?v=apKtactWkqo
Печь своими руками
Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.
Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

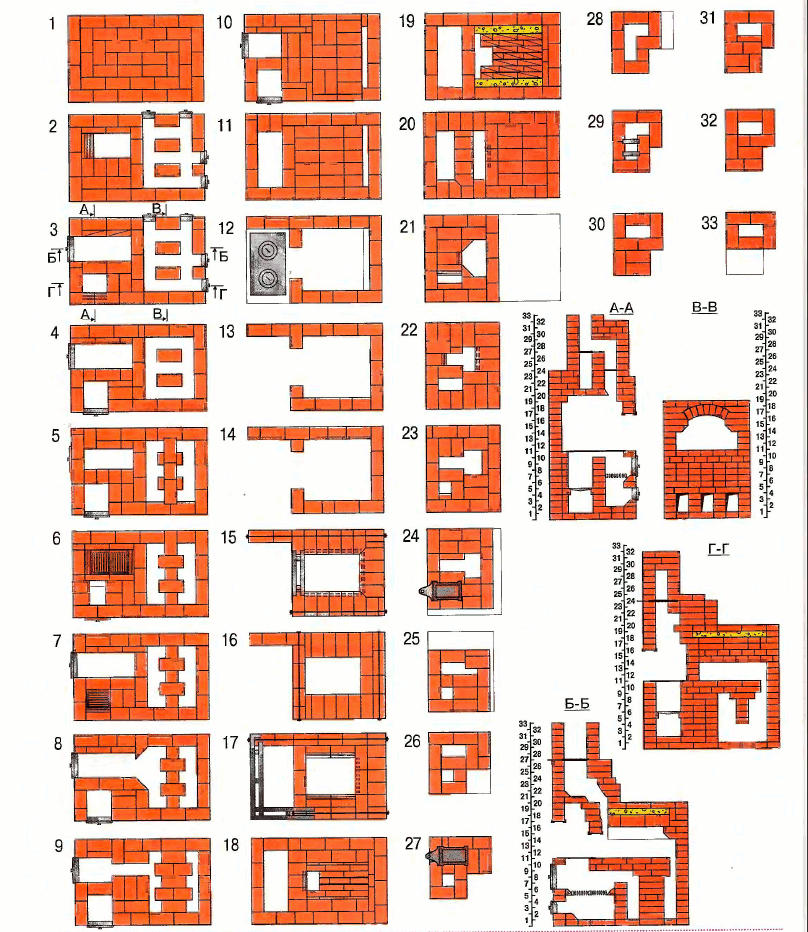

Порядовки — подробная схема кладки печи из кирпича
Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.
Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.
Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.
От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

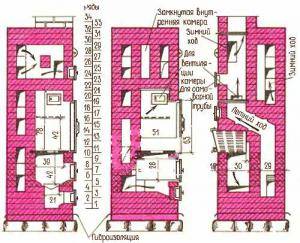

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка
Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.
Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.
Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.
Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:
- На ней готовят пищу.
- Обогрев.
- Возможность встроенного духового шкафа.
Рассмотрим, как сделать такую печь своими руками.
Кирпичная или металлическая?
Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.
Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.
Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.
Выбор того или иного типа печи зависит от условий, где планируется её использовать.
Печка с плитой для варки
Такая кладка небольшой печи из полнотелого кирпича своими руками – это самый простой и популярный вариант, пошаговая инструкция и фото прилагаются.
Габариты таковы:
- глубина – 53 сантиметра;
- ширина – 78 сантиметров.

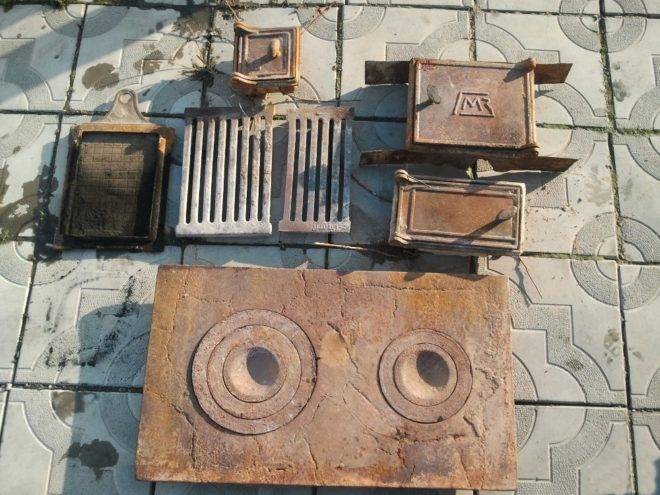

Работа идет лучше и быстрее, если у мастера имеется все необходимое. Потому закупиться следует заранее, понадобятся:
- колосниковая решетка;
- красный полнотелый кирпич;
- поддувальная дверца;
- топочная дверца;
- трубная задвижка;
- чугунная плита на единственную конфорку.
Если печь работает на дровах, для нее не нужен огнеупорный кирпич. А красный необходимо выбирать очень тщательно, чтобы он был без неровностей и трещин. Его понадобится не больше 107 штук. Остальные пункты в перечне нужны в единственном экземпляре.
Приготовление кладочной смеси
Рецепт приготовления смеси для кладки довольно прост. Для нее понадобятся:
- вода – 1 часть;
- глина – 4 части;
- просеянный песок – 8 частей.
Ингредиенты просто смешиваются между собой. Песок добавляется в последнюю очередь. Правильную консистенцию готового раствора на самом деле вычислить очень легко – он должен сползать с мастерка, не оставляя никаких следов. А во время кладки – не будет вытекать из швов (толщина которых не должна превышать 5 миллиметров).
Объем раствора рассчитывается по количеству имеющегося кирпича. В среднем одного ведра кладочной смеси достаточно для полусотни кирпичиков.
Закладка фундамента
Ширина основания должна быть приблизительно на десяток сантиметров больше, чем ширина печи. То есть, 88-90 сантиметров. Высота в каждом случае подбирается индивидуально. Но с тем расчетом, чтобы низ первого ряда кладки оказался на одном уровне с полом.
В том случае, если подполье глубокое (около 60 сантиметров), тогда выкапывать дополнительно яму не требуется. Хватит и опалубки по грунту. Ее размеры должны быть на пару сантиметров меньше, чем габариты готовой печи.

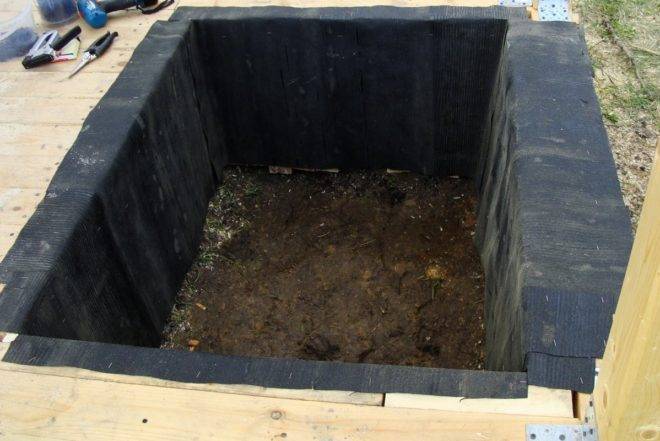

На дно укладывается пара слоев рубероида, чтобы защитить фундамент от воды. Уложив бетон, нужно оставить его на неделю в покое, чтобы он стал прочнее. И только потом можно выкладывать кирпичи.
Выкладывание рядов
Порядовка поможет не запутаться:
- Первый ряд кладется на слой глиняной смеси толщиной не больше пяти миллиметров.
- Выровняв основание, выкладывается затем второй. При этом нужно оставить свободный участок для поддувальной дверцы.
- Прежде чем устанавливать ее, к дверце надо прикрутить оцинкованную проволоку и зафиксировать ее кончики в швы.
Между дверцей и кирпичом необходимо оставить небольшой зазор – важно учитывать, что от высоких температур металл расширится. Перед монтажом рамку дверцы нужно обмотать влажным шнуром из асбеста.
Третий ряд должен перекрывать швы предыдущего. На данном уровне устанавливается колосниковая решетка в топливнике.
Следующая линия ставится на ребро с соблюдением перевязки швов, затем формируются стенки топочной. Прямо за этой камерой будет располагаться дымоход. Чтобы в дальнейшем было несложно очищать его дно, в задней стенке нужно оставить один кирпич без смеси. Его можно будет вынимать и таким образом удалять золу.
Внутри дымохода нужно сделать пару подставок из кирпичных кусочков – они будут опорой для внутренней перегородки.
Очередной ряд выкладывается уже плашмя с расчетом на то, чтобы оставить участок для топочной дверцы.
Если взглянуть на порядовку, в задней части печки можно увидеть стенки пары дымовых каналов. Их поверхность в ходе монтажа необходимо с большой тщательностью вытирать мокрой тряпкой от глины, которая будет проступать из швов
Это условие важно соблюсти, потому что только так можно обеспечить хорошую тягу.
Топочная дверца перекрывается на восьмом ряду. Важно не забыть зафиксировать в швах проволоку, как в случае с поддувальной дверцей
Здесь же в задней стенке топливной камеры необходимо установить кирпич с косым срезом. Это так называемый дымовой зуб. Он улучшит теплоотдачу и тем самым создаст препятствие для ускоренного выхода дымовых газов в дымоход.
По завершении девятого ряда, на кладочную смесь нужно уложить шнур из асбеста. Это требуется для улучшения герметизации стыков варочной плиты с кирпичом.
Выполнив десятый уровень, можно перекрывать топливник чугунной плиткой.
Уже после одиннадцатого уровня кирпича в трубе ставится дымовая заслонка. По контуру она точно так же уплотняется шнуром асбеста, заранее вымоченным в глине.
Последние два ряда отвечают за формовку стенок трубы. Когда они закончены, на печку устанавливается легкая труба из листового металла, которая затем выводится на крышу дома.
Видео поможет разобраться в деталях.
Тандыр или русская печь
Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.
Древний тандыр
Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.
Место для обустройства печи
Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.
Печь в центре помещения
В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.
Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.
Отопительная печь расположена у стены
Оптимальный вариант – обустройство топки в малопосещаемой комнате.
Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.
Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.
Полезные советы
Тщательно следуйте инструкции во время укладки.
Выбирайте чертеж, который вам по силам.
Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
Не забывайте про автоматизированные печи, которые будут контролировать температуру.
Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!
Как украсить русскую печку в доме
Чтобы русская печь не просто служила функциональным элементом, но и украшала интерьер, заботливый хозяин уделит внимание ее облику
Способы побелки печи
Побелка – самый простой и дешевый способ ухода за печью. В крестьянских домах обычно белили очаг ежегодно. Сейчас, помимо доставшихся от предков рецептов на основе мела или гашеной извести, доступно множество специализированных составов нового поколения. Чтобы покрытие мелом не пачкало руки и одежду, раствор делают на обезжиренном молоке, содержащем казеин. Можно добавить готовый столярный клей или жидкое стекло.
Оштукатуривание и раскраска
Печку штукатурят раствором на основе шамотной глины, который не боится нагревания. Сейчас в продаже доступны специальные сухие смеси с уже подобранным составом. После естественного высыхания законченного слоя в течение 3-5 дней печь растапливают и проверяют покрытие на дефекты.
Вначале штукатурку полностью окрашивают в белый цвет. Затем, используя цветные колеры, наносят рисунки, выбор которых ограничен лишь вкусом мастера. Если умения рисовать нет, помогут печатные трафареты или распечатанный на принтере шаблон.
Украшение печи изразцами
Изразцы – специально предназначенные для украшения поверхности печей керамические детали. Плитки имеют особый коробчатый выступ (румпу) на внутренней стороне. Снаружи нанесен художественный слой из термостойкой глазури. Их установку нужно предусмотреть на этапе кладки, чтобы монтировать друг к другу и к поверхности.
Украшение печи изразцами
Отделка такими элементами относится к области скорее искусства, чем строительства.
Отделка русской печки плиткой
Керамическая плитка вполне пригодна для наружной облицовки стен печи, ведь она устойчива к нагреванию. Для укладки плиток на вертикальную плоскость стены в кладочные швы вставляют гвозди, на них наклеивают на раствор каждую деталь отдельно, оставляя широкий шов для компенсации теплового расширения. Швы затирают эластичной мастикой.
Особенности кирпичных дровяных печей
Отопление в наших домах работает на природном газе, так как газификация постепенно пробирается даже в самые удаленные и глухие районы России. Но есть в нашей стране населенные пункты, где газа до сих пор нет – здесь люди пользуются альтернативными источниками тепла. Такое встречается даже в газифицированных поселках, когда у людей просто не хватает средств чтобы подключиться к магистрали.
Расход топлива у дровяной печи довольно большой. Вам как следует потребуется позаботиться о его своевременном и объемном пополнении.
Основное альтернативное топливо для отопления домов – это самые обыкновенные дрова. На них работают компактные покупные печки, самодельные агрегаты всех форматов и размеров, камины, а также твердотопливные котлы. Одного грузовика дров хватает на всю зиму, причем с лихвой. А вот некоторые люди отдают свое предпочтение традиционным кирпичным печам на дровах – эдаким массивным отопительным агрегатам, радующим приятным теплом.
Кирпичные печи на дровах хороши тем, что они создают в домовладениях самый настоящий уют. Пожалуй, на это неспособны никакие другие отопительные агрегаты. Неспроста в старинных русских избах и старых домах царит особый дух уюта, а внушительных размеров дровяная печка становится центральной частью всего жилища. И сегодня некоторые люди с удовольствием возвращаются к обогреву дровяными печками.
Кирпичные печи, работающие на дровах, используются:
- Для обогрева частных домовладений – это отличная альтернатива классическому отоплению;
- Для обогрева временного загородного жилья – например, вы можете выложить отопительную кирпичную печь для дачи, в которой нет газа;
- Для растопки бань – каменная печь для бани станет более приятной и уютной альтернативой инфракрасным и электрическим агрегатам;
- В качестве украшения жилища – любителям старины непременно придется по душе красиво сложенная русская печь;
- Для приготовления еды – кирпичная печь с плитой, работающая на дровах, позволит опробовать блюда, которые не приготовишь в обычной городской квартире или на обычной газовой печи.
Кирпичная печь в доме станет предметом роскоши и непременно привлечет к себе внимание гостей. А в холодные зимние вечера она соберет вокруг себя домочадцев
Любители кулинарии смогут приготовить в массивной печке старинные русские блюда, используя не менее старинные чугунные горшки и мягкий дровяной жар. Иными словами, это отличная штука для тех, кто понимает, в чем ее суть.
Если в доме построить печь своими руками, то вы получите в свое распоряжение уникальный источник тепла. Причем ее тепло удивительно мягкое, не то, что у других отопительных агрегатов. Печка создает в доме ни с чем не сравнимый уют, заставляя вспомнить старые добрые времена, когда она была почти в каждом доме. Да, растапливается она долго и требует к себе особого внимания, но есть в ней что-то притягательно-магическое, чего нет у современных котлов и радиаторов.
Главные особенности кирпичных печей, работающих на дровах:
При прогреве микропористое тело печи выделяет в воздух обогреваемого помещения пары влаги, а при остывании вбирает их в себя.
- Могут использоваться не только для обогрева, но и во многих других целях – например, для приготовления еды;
- В качестве топлива используются только дрова – другие виды топлива не подходят;
- Для того чтобы сделать печку своими руками, потребуется предельное терпение – задача довольно трудоемкая.
Изготавливая печи своими руками, профессиональные печники затрачивают на это до нескольких недель. Но результаты того стоят.
Какой должна быть
Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.
К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.
Требования
Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.
Такая конструкция позволяет получить на плите зоны с разной температурой.
Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».
А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.
Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.
Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.
Где можно купить и по каким ценам варочную поверхность для плиты
Материалы
Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.
Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.
Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.
Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.
Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!
