Строительство дома из сэндвич панелей своими руками? и Пошаговая инструкция

Достоинства материала

В SIP-панелях гораздо меньше мостиков холода, если сравнить их с обычными энергоэффективными каркасными домами, утеплёнными с помощью минеральной ваты. Но главная проблема каркасной технологии кроется не в самих «мостиках холода». Они важны разве что для каркасов из металла. Довольно просто решить проблему с этими мостиками в любых типах каркаса, например, практически нормой стало обустройство «двойного каркаса». Но в стойках каркаса получается небольшой эффект от устройства теплового разрыва.

Гораздо больше в обычной стене даст увеличение слоя утеплителя. Но и здесь есть своё препятствие. Практически ни одно здание не может себе позволить наличие слоя пиломатериалов в 200 мм и больше. Совершенно иначе ведут себя кровельные сэндвич панели. Технические характеристики их складываются таким образом, что они действительно теплее других материалов, хотя толщина остаётся примерно одинаковой. По заявлениям специалистов, тому есть несколько причин.

• У обычных технологий монтажа каркасных стен есть свои дефекты.
• Тепловые характеристики этой конструкции со временем снижаются из-за того, что происходит усадка минваты, постепенное увлажнение.
• В SIP-панелях используются плотные утеплители, которые гораздо эффективнее обычных. При этом стоимость сэндвич-панелей этой группы остаётся доступной.

Кроме того, наружные стены из этого материала более тонкие, чем в других случаях. Освещенность помещения улучшается именно за счет этого. Любая комната, где есть такие стены, покажется очень светлой при первом знакомстве. Стены обладают малой теплоемкостью, за счёт чего помещение становится более теплым довольно быстро. Вообще канадские дома отлично подойдут не только для временного, но и для постоянного проживания.

Дома из СИП панелей остаются легкими, это позволяет тратить меньше денежных средств на обустройство фундамента. А ровная поверхность способствует тому, что дешевле обходится финишная отделка конструкции. И от внешних воздействий панели никогда не будут коробиться.

Что такое сэндвич-панели

В нашей стране сэндвич панели начали использовать сравнительно недавно (примерно с девяностых годов прошлого столетия). За границей такие материалы применяются уже давно.

Впервые подобная конструкция была использована еще в 1930 году, а в промышленных масштабах панели стали производиться с конца пятидесятых. Вначале панели сэндвич применяли в строительстве жилых домов, позже стали использовать для возведения промышленных и коммерческих зданий.

Само название сэндвич панелей обусловлено многослойной структурой. Внешняя и внутренняя сторона, как правило, представляют собой такие материалы, как оцинкованая сталь, древесноволокнистая плита или листы из полихлорвинила.

Внутренняя прослойка может изготавливаться из базальта, пенополистирола, пенополиуретана или минеральной ваты. Соединение пластов осуществляется путем горячего или холодного прессования.

Каждый строительный материал, даже самый высокотехнологичный обладает своими особенностями, которые могут быть как положительные, так и отрицательные. Панели сэндвич в этом плане не исключение.

Возведение домов из сэндвич-панелей

Проекты

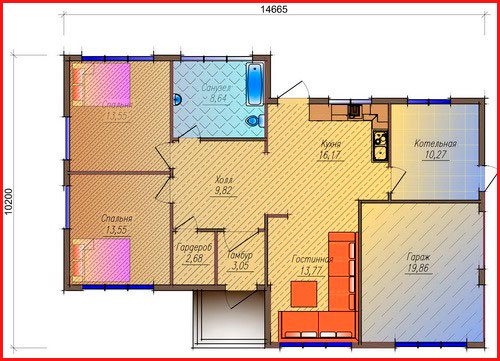

Ниже предлагается готовый проект дома из сэндвич-панелей, это простая постройка с одним этажом:

Габариты всех помещений указаны на схеме, такой проект включает в себя:

1. Вход с улицы в тамбур, через который можно попасть в холл.
2. Холл ведет в просторную кухню и жилую комнату. Имеется отдельный вход с улицы на кухню.
3. Две спальные комнаты с одинаковой площадью, вход в них через холл.
4. Небольшая гардеробная.
5. Подсобное помещение, которое можно оборудовать под котельную – имеется отдельный вход с улицы.
6. Гараж.

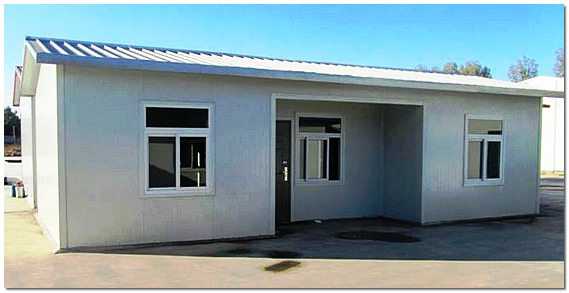

Ниже приведен альтернативный проект небольшой постройки из сэндвич-панелей, которая идеально подойдет для проживания маленькой семьи:

Этот проект включает в себя следующие помещения:

1. Холл является первым помещением, в котором можно попасть с улицы.
2. Двери холла ведут в первую спальню, кухню, гостиную и ванную комнату совмещенного типа.
3. Попасть во вторую спальню можно через гостиную.

Понятие сэндвич — панелей

Сэндвич – английское название бутерброда. Бутерброд, кстати, немецкое слово. Сэндвич отличается от нашего бутерброда тем, что хлеб или булка у него с двух сторон. Да, в общем, уважаемый читатель, ты и сам знаешь, что такое сэндвич – панель.

Немного истории. Строительство с их применением развивается более 80 лет. Пришло из Канады (поэтому второе название – «дома по канадской технологии»). Очень популярно в Северной и Центральной части Европы, то есть в «прохладных» странах. В лидерах по доли строительства сэндвич-домов Скандинавские страны, Великобритания и Германия. В Азии «рулит» Япония.

Правильное название сэндвичей — SIP (Structural Insulated Panel), что в переводе – СИП (Структурно Изолированная Панель). Трёхслойная конструкция, состоящая из двух внешних слоёв, которые могут быть из металла, ОСП, пластика и пр. Внутри утеплитель – на основе разновидности твёрдых вспененных материалов (пенополистирола, пенополиуретана и т.п.) или минеральной ваты (базальтовой, шлаковой и т.п.).

Область применения:

СИП-панели очень практичны для:

• возведения складов, терминалов и ангаров;
• производственных объектов;
• торговых помещений различного назначения;
• спортсооружений;
• утепления существующих зданий.

Заметили, почти все указанные объекты имеют коммерческую направленность. Чем скорее построим, тем скорее начнём получать доход. В этом смысле, СИП-панелям, нет равных. В перечисленном ряду нет жилых домов. Почему? Причин несколько, однако, самых убедительных две:

• — низкая информированность и популяризация среди населения;
• — традиционный менталитет (зачем мне «искусственный домик Барби», я себе настоящий дом построю).

Статистика: жители Северной Америки (США и Канады) за время активной трудовой деятельности, в среднем 7 раз меняют местожительства. Ну и зачем им каменные дома, которые строятся больше года и денег приличных стоят…? Обычный срок возведения коттеджа под ключ, «у них» – 1 месяц. У нас же — другие понятия и стереотипы. Мой дом — моя крепость идеально подходит для русского человека. Хотя, времена меняются…

Немного о технологии строительства: Сэндвич – панели, в основном используют для быстровозводимых зданий.

Какой применяют фундамент?

Дом из СИП

Два основных вариантаЛенточный малозаглубленный. Простой и понятный в изготовлении;

Винтовой фундамент (на металлических сваях). Более технологичное решение. Его преимущества: недорогая цена, возможность круглогодичного строительства и быстрота (1-2 дня вполне хватит для коттеджа площадью 150-250 м²). Плюс особая надёжность на подвижном (нестабильном) грунте. Ввинчивание свай, можно проводить практически круглогодично.

Недостатки: требуется спецтехника.

Сборка: Большинство объектов из сэндвичей, строится по каркасной технологии.  Логика проста. Вначале делается «скелет» из металла, дерева, бетона и пр., который затем обшивается стеновыми и кровельными панелями. Причём всё заранее проектируется и изготавливается на специализированных предприятиях. Например, в России крупным игроком является Челябинская компания ИНСИ, чья технология основана на европейском опыте.

Заказчик получает свой сборный дом, в разобранном виде. После сборки, можно сразу начинать работы по обустройству коммуникаций, врезке оконно-дверных проёмов (если их не было изначально) и отделке. Внутренние перегородки обычно делают из других материалов, но всё зависит от конкретного проекта.

Наружная отделка стен и кровли может быть из сэндвичей, но для эстетичности применяют сайдинг, декоративный камень, блок-хаус, штукатурку, кирпич, навесные фасады и пр. Для кровли, чаще всего используют профнастил или металлочерепицу.

Очень важный момент – неукоснительное соблюдение технологий проектных решений. Иначе — горькие слёзы, расстройства, жалобы…

Монтаж дома

Для строительства дома по каркасно-панельной технологии, вам понадобится проект, разработанный в соответствующей организации

Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.

Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:

1. Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
2. В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
3. Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.

Пол из СИП панелей

Сборку начинаем вести с углового элемента, дальше сращиваем все панели по длинной стороне вряд

Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.

Дальше монтаж ведём в такой последовательности:

1. Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
2. В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
3. После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
4. Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
5. Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.

Монтаж стен

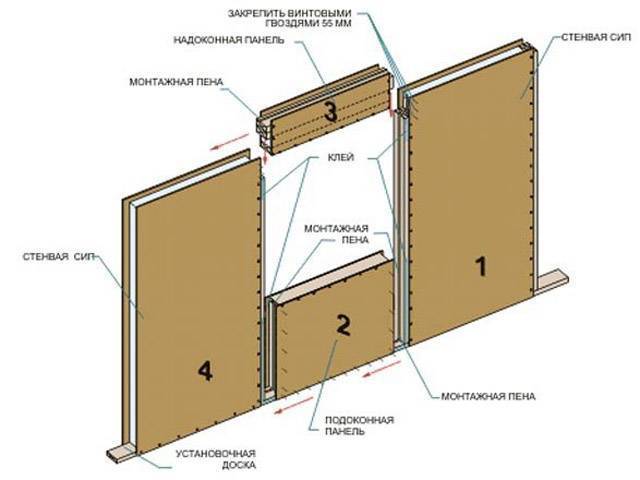

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним

Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см.
Монтаж панелей начинаем вести с угла

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см.
Две соседние панели плотно соединяем друг с другом

Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см.
Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям.
Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах.
Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.

https://youtube.com/watch?v=fpb34x1duAs

Советы по уходу и важные правила монтажа

По окончанию основных работ по монтажу, настало время поговорить об уходе за готовой облицовкой. Заметим, что некоторые проблемы проще предотвратить, чем позже устранять недоделки.

Для малоэтажных строений, установка может выполняться с участием минимального количества людей

Поэтому, упомянем о некоторых особенностях монтажа:

• если в качестве утеплителя используется минеральная вата, работы по монтажу проводятся только в респираторе Данный материал очень нежелателен к попаданию в дыхательные пути. Аллергия и раздражение — это меньшее, что можно получить;
• не устанавливайте конструкции с минватой при высокой влажности — утеплитель разбухнет и потеряет свои свойства. И мы уже упоминали, о необходимости использования гидроизолирующей уплотнительной ленты;
• если защитный слоя облицовки при монтаже не был поврежден, то следует беречь фасад от воздействий и впоследствии — для этого, просто не следует прислонять к стенам элементы строительной техники, временные опоры, лестницы и т. д. К естественным атмосферным воздействиям и перепадам температур готовое покрытие устойчиво;
• как минимум один раз в год следует проводить визуальный осмотр поверхности. Удаляйте загрязнения при помощи мягкой щетки и мыльного раствора. Разнообразные повреждения защитного слоя можно устранить с помощью ремонтных красителей.

Таким образом, соблюдение всех рекомендаций по установке и уходу приведёт к тому, что защиту и красоту дома на десятки лет обеспечит единожды произведенный монтаж сэндвич панелей.

Виды сэндвич-панелей

Внутри «сэндвича» располагается утеплитель, которым является минвата или поропласты, а с двух сторон идёт покрытие из металла, гипсокартона, реже другим материалом. Обшивка защищает конструкцию от повреждений и попадания влаги, а также помогает придать строению желаемый облик.

По функциям, панели делятся на:

• стеновые – помогают собрать ограждающие конструкции, иногда применяются как межэтажные перекрытия;
• кровельные – подходят для возведения кровли.

Типы теплоизоляции:

• минеральная вата – она не горит, имеет волокнистую структуру, обладает низкой влагостойкостью, если материал намокает, его теплоизоляция сводится к минимальным показателям;
• стекловолокно – материал сход с минватой, при повреждении обшивки может выветриваться, вызывая аллергические реакции;
• пенополиуретан – хороший гидроизолят, обладает низкой теплопроводностью, легко возгораемый материал;
• пенополистирол – обладает высокой теплопроводностью и влагостойкостью, горюч;
• комбинированные материалы – обычно это сочетание базальтовой минеральной ваты, которая отличается огнестойкостью и пенополистирола, отличающегося механической прочностью, слои соединяет полиуретановый клей.

Разные виды утеплителя Источник krovlya.biz По типу обшивки:

• металлическая обшивка – выполняется из оцинкованной стали с защитным полимерным покрытием;
• гипсокартон, фанера, ДВП – такие панели используют как внутренние перегородки, в них прячут проводку и кабель;
• ПВХ часто используются в качестве офисных перегородок;
• бумажная обшивка всегда дополняется алюминиевой фольгой, бумагу обрабатывают битумом, материал не пропускает влагу, применяется для крыш и стен.

Разные типы обшивки Источник pro-karkas.ru

Особенности домов из сэндвич-панелей

Конструктивные особенности

Сэндвич-панели получили такое название из-за своих конструктивных особенностей, поскольку они состоят из трех основных слоев:

1. Наружный слой имеет привлекательный внешний вид, что делает панели хорошим материалом для отделки фасадов. Он выполняет не только декоративные функции, но и обеспечивает надежную защиту от воздействия солнечных лучей, повышенной влажности, атмосферных осадков и прочих негативных факторов окружающей среды.
2. Внутренний слой состоит из материала, обеспечивающего качественную теплоизоляцию и поглощение шумов. Благодаря этому отсутствует необходимость прокладки минеральной ваты или иных разновидностей утеплителей.
3. Последний слой выполняет функции основания, он отвечает за надежность фиксации положения панели и плотность ее прилегания к поверхности во время осуществления монтажа.

Достоинства

Относительно недавно сэндвич-панели являлись новой технологией на строительном рынке и малораспространенным материалом, но их популярность начала быстро расти.

Влияние на это оказал положительные европейский опыт, поскольку во многих странах они используются уже довольно давно, а также наличие следующих преимуществ:

1. Привлекательный внешний вид, позволяющий отказаться от дополнительной обработки.
2. Возможность покрасить поверхность панелей в любой цвет, самостоятельно выбрав дизайн построенного дома.
3. Качественная теплоизоляция и шумоизоляция, позволяющая отказаться от укладки дополнительных слоев.
4. Хорошая фиксация и плотность прилегания к стенам.
5. Минимальное количество швов во время монтажа, появившиеся расхождения заделываются силиконом или другими видами герметика, поэтому они не доставят никаких неудобств.
6. Легкость монтажа и высокая скорость проведения всех работ, строительные мероприятия удастся закончить в течение одного сезона.
7. Надежная защита от влаги, панели еще в заводских условиях проходят процедуру восковой обработки.
8. Прочность и надежность: материал соответствует всем нормативам и изготавливается с учетом всех возможных нагрузок, в том числе оказываемых сильными порывами ветра или выпавшим снегом. Большая часть давления распределяется на каркас, изготовленный из древесины.
9. Обеспечение уютного и комфортного микроклимата внутри помещений, дом не потребуется оснащать кондиционерами или мощными отопительными системами, чтобы спастись от летней жары и зимних морозов.
10. Возможность оформления строительства дома по уже готовому проекту с минимальными затратами финансов и времени. Фактически все специализированные компании заключают официальный договор и дают гарантию сроком до 5 лет.

Недостатки

Сэндвич-панели имеют внушительный список преимуществ, но они не лишены и отрицательных сторон, которые рассматриваются ниже:

1. Искусственное происхождение материалов, которые используются при изготовлении; на текущий момент не проводилось никаких исследований, подтверждающих их экологическую безопасность.
2. Склонность к образованию повышенной влажности внутри помещений из-за плохой проницаемости материала, дом придется часто проветривать или оснащать мощной вентиляционной системой.
3. Низкие показатели внутренней теплоемкости, поэтому помещения могут лишиться своей уютности при резкой смене температурного режима.
4. Обязательная отделка коробки такого дома с задействованием огнеупорных материалов для обеспечения пожарной безопасности.
5. Риск появления грибковых образований.

Строительство дома из сэндвич-панелей на загородном участке

У вас есть загородный участок для застройки? Но из чего будут стены будущего дома еще не решено? Тогда стоит опробовать на практике технологии быстрого строительства дома с применением сэндвич-панелей (SIP панели).

Сегодня сэндвич-панели завоевали широкую популярность в сфере строительства общественных зданий. Сюда входят торговые комплексы, спортивные и выставочные залы, рестораны, кафе, складские помещения, временное жилье для рабочих, автозаправочные станции.

Популярность такой технологии вполне оправдана. Кому хочется долго ждать, когда будет выстроен их магазин или офис? К тому же мобильность конструкций позволяет быстро реагировать на локальные экономические изменения, так как такую постройку так же легко демонтировать, как и собрать заново.

Что представляют собой сэндвич-панели?

Нет необходимости расписывать сложный процесс их производства. Да и никакой особенной технологии здесь нет. Все очень традиционно и просто – два оцинкованных стальных листа и утеплитель между ними.

В качестве теплоизолятора может использоваться любой современный материал:

• пенополистирол,
• пенополиуретан,
• минеральная или каменная вата.

Сначала сооружается металлический каркас, после чего на него крепятся панели. Дом из сэндвич панелей легко модернизировать. Если в процессе эксплуатации выяснилось, что не хватает помещений или нужен дополнительный этаж – нет проблем! Берете в руки шуруповерт, откручиваете панели, достраиваете каркас, крепите панели – и обновленный дом готов!

Геолого-разведывательные работы, строительство углубленного монолитного фундамента из бетона, возведение тяжелых стен… От всего этого вы освободитесь, если используете для строительства сэндвич-панели. А главное – вы выигрываете время и деньги. Если предварительно обдумать схему строительства и заранее подготовить все необходимое, то дом из сэндвич-панелей нетрудно собрать одному.

Преимущества сэндвич панелей

1. Гибкость в плане модернизации и мобильности;
2. Быстрота постройки;
3. Минимальная необходимость в рабочей силе;
4. Невысокая стоимость;
5. Экологичность;
6. Пожаробезопасность;
7. Высокие прочностные характеристики;
8. Хорошая теплоизоляция.

Если вы решили, что стены вашего дома будут возведены из сэндвич панелей, то остается найти надежного производителя – и можно начинать приступать к реализации проекта!

P.S. А на десерт предлагаю посмотреть видео-ролик: Быстровозводимые дома из сэндвич-панелей

Монтажная резка и сверловка

При резке сендвичных панелей не допускается использование открытого огня.

Также для работ не используется болгарка УШМ.

Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.

Для выполнения работ подойдут следующие инструменты:

ленточная пила по металлу;

циркулярная пила по металлу;

электрические ножницы по металлу;

электрический лобзик.

Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.

Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.

Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.

Сверлить конструкции можно с помощью обычной дрели.

После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.

Заключение по теме

Рельеф поверхности листов бывает как ровный, так и волнистый. Блоки режутся специальными ножовками, болгарка не подойдет. Сэндвич панели успешно применяются для постройки торговых центров, в строительстве сельскохозяйственных сооружений, спортивных объектов, магазинов, ресторанов, кафе, ангаров, разнообразных промышленных цехов.

Перевозить листы нужно, предварительно надежно закрепив их, для того чтобы не повредить материал. Так как у них высокая теплоизоляция, это дает возможность оборудовать холодильники. Перед тем как покупать СИП, нужно подробно выучить свойства каждого вида для правильного выбора, ведь небольшая разница между ними существует. Все зависит от климата на местности, где будет производиться застройка.
