Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет

Этапы строительства

Существуют разные технологии от специалистов, которые строят фундамент ТИСЭ своими руками. Все они достаточно просты, и наем профессиональных строителей – дело лишнее. Однако чтобы все вышло действительно качественно, при строительстве следует точно следовать следующим этапам. Данная инструкция будет полезна не только для новичков, но и для людей уже имеющих определенный опыт.

Подготовка участка – I этап

Перед строительством, прежде всего, стоит сделать чертежи будущего фундамента. Только после этого следует приступать к дальнейшей работе

На начале работ важно убрать плодородный слой земли – это примерно 40 см грунта. Важно учитывать, какая здесь экология участка, сезонные и климатические условия, наличие подземных вод. После следует разметить положение будущих столбов

После следует разметить положение будущих столбов.

Строительство обноски – II этап

Грамотная разметка и расчет фундамента ТИСЭ – самая ответственная часть работы

Затем идет разметка нулевого уровня, которая делается с помощью гидроуровня – важно иметь его под рукой

1. После устанавливаются угловые колышки, а затем и осевые. Здесь разумно использовать рыболовную леску, которой вы будете соединять колышки, ведь они не провисают ни при каких погодных казусах.
2. Дальше уже приступают к установлению каркаса обноски. Специалисты рекомендуют делать обноску полусплошной – так намного экономнее. Опалубка закрепляется толстыми прочными досками. С помощью обычного строительного уровня необходимо отметить нулевой уровень.
3. Затем к доскам прибиваются бруски – желательно гладкие. Их необходимо устанавливать с таким расчетом, чтобы их верхняя часть и образовывала нулевой уровень. На только что установленных брусках отмечаем положение шнура для внешнего и внутреннего периметра, а затем и ось для столбов фундамента.
4. После вбиваем гвозди и натягиваем на них ту же леску. Обноска из лески делается сугубо для контроля – затем, в дальнейших работах мы ее все равно снимем, а поэтому не крепите ничего намертво.
5. В месте, где леска центрально оси пересечется в углах – там и будут столбы. По окружности этого места выкапываем неглубокую яму – достаточно пол-лопаты, а после пора приступать к бурению.

Бурение – III этап

Изначально следует сделать не более трех-пяти скважин и расширения. Лучше всего выбирать места для строительства, где в грунте есть песок – так скважины сверлятся легче. В общей сложности количество скважин может выйти большое – до пятидесяти. Как правильно их делать расскажут обучающие видео в Интернете.

Расширение – IV этап

Расширение – процесс более трудоемкий. Его диаметр уже составляет не 30 см, как в скважине, а все 60. Поэтому на заливку одного столба понадобится приблизительно 30 кг цемента. Вам следует залить все расширения под будущие столбы, и времени на это уйдет много – парой дней не отделаться.

Армирование – V этап

1. На один столб должно уйти не более двух прутов арматуры. Длина одного должна составлять около 3,5 метра, при условии, что он сам достигает длины в полтора метра.
2. Ничего страшного, если арматура торчит из столба – она пригодится как виброуплотнитель. Во время заливки бетона с такой арматурой вы минимизируете образование пузырьков воздуха.

Заливка – VI этап

Стоит подумать о гидроизоляции, а с ней лучше всего справится рубероид. Бетонирование скважин следует делать как можно скорее – делайте сразу несколько штук параллельно. Залить нужно все столбы, и лучше всего в этом деле поможет бетономешалка – с ней процесс не столь долгий.

Изготовление ростверка – VII этап

Плита перекрытия, или просто щит, перед выставлением должна быть обшита полиэтиленом. Опалубка укрепляется обычными шпильками. Прямо на те же шпильки укладывается арматура, которую затем мы укрепим пластмассовыми стяжками.

О технологии тисэ —

ТИСЭ — ТЕХНОЛОГИЯ ИНДИВИДУАЛЬНОГО СТРОИТЕЛЬСТВА И ЭКОЛОГИЯ

• Низкая стоимость строительства при высоком качестве
• Прочность фундамента и стен
• Идеальный вариант фундамента на пучинистых грунтах
• Экономичный фундамент
• Возведение фундамента не требует применения строительной техники
• Хорошие характеристики теплопроводности  стен
• Высокая морозостойкость стен
• Автономное строительство — возможность работ без электричества и в стеснённых условиях
• Возведение стен не требует навыков кладки
• Доступность и экономия строительных материалов.

 Технология строительства ТИСЭ — самая доступная на сегодня для ведения строительства жилья и хозпостроек своими руками.

Он разработал ТИСЭ еще в СССР. Технология планомерно развивалась, набирала обороты, проверялась временем.

Прошло уже более 25 лет. Дома «своими руками» по ТИСЭ построили тысячи людей. Это показатель реальных достоинств технологии.

Рашид Николаевич опытным путём переработал массу строительных решений.

Задача была — максимально упростить процесс строительства и существенно снизить его себестоимость.

При разработке были учтены российские реалии: отсутствие электричества, опыта строительства у индивидуального застройщика и малые площади участков. Это придало универсальность технологии.

Была учтена и доступность строительных материалов: это песок и цемент.

Блоки ТИСЭ удовлетворяют требованиям ГОСТ 6133-84 «Камни бетонные стеновые», выдерживают свыше 100 т до момента разрушения, что на порядок выше допустимого минимума. Испытания на морозоустойчивость показали 2% потери несущей способности за 50 лет эксплуатации, что значительно ниже максимально допустимой нормы 12%.

Фундамент ТИСЭ

Это универсальный столбчато-ленточный фундамент, который можно применять в любых схемах строительства, в том числе при возведении деревянных, каркасных, кирпичных, блочных домов, бань, гаражей, заборов и т. д.

Особенностью фундамента ТИСЭ является то, что несущие сваи в своем основании имеют  расширение до 0,6 м. Это значительно увеличивает их несущую способность

Очень  важно, что сваю не выдавливает в пучинистом грунте

Фундаментная лента (ростверк) опирается на сваи, выступающие над грунтом на 15 — 20 см, что исключает давление замершего грунта на ростверк.

Фундамент ТИСЭ можно использовать практически на любых грунтах.

Дополнительные конструктивные решения делают возможным его применение в зонах повышенной сейсмической активности. Это является ещё одним преимуществом фундамента ТИСЭ по сравнению с другими технологиями.

Расчет фундамента начинается с анализа грунта. Необходимо знать тип грунта и глубину его промерзания.

Рассчитывается количество свай, диаметр (200, 250 или 300 мм), длина, а также размеры ростверка.

Желательно иметь карту участка для более точного расчета.

После расчета участок размечается и начинается бурение.

Для этого используется ручной фундаментный бур ТИСЭ-Ф300 ТИСЭ-Ф250, ТИСЭ-Ф200 (диаметр соответственно 300, 250 или 200 мм).

Расширение создается откидным плугом, при этом грунт ссыпается в чашу бура. Для бура ТИСЭ-Ф300 и ТИСЭ-Ф250 максимальное расширение 600 мм, для бура ТИСЭ-Ф200 — 500 мм.

Максимальная углубления сваи 2,20 метра

Далее в подготовленную скважину с расширением закладывается арматура и заливается бетон.

После заливки можно использовать вибратор для равномерного и более быстрого заполнения пустот раствором.

Когда все сваи будут готовы, делается ростверк.

Сначала по уровню строится опалубка, как правило из досок, потом закладывается арматура и вся конструкция заливается бетоном.

Для схватывания бетона при отрицательных температурах возможно использование специального нагревательного кабеля или химических добавок, которые имеются у нас в ассортименте. Кабель КДБС запитывается от обычной сети 220 В обычной штепсельной вилкой.

Стены ТИСЭ

Стена ТИСЭ капитальная, тёплая, дешёвая, экологичная. Например, стоимость стен гаража соизмерима со стоимостью его ворот.

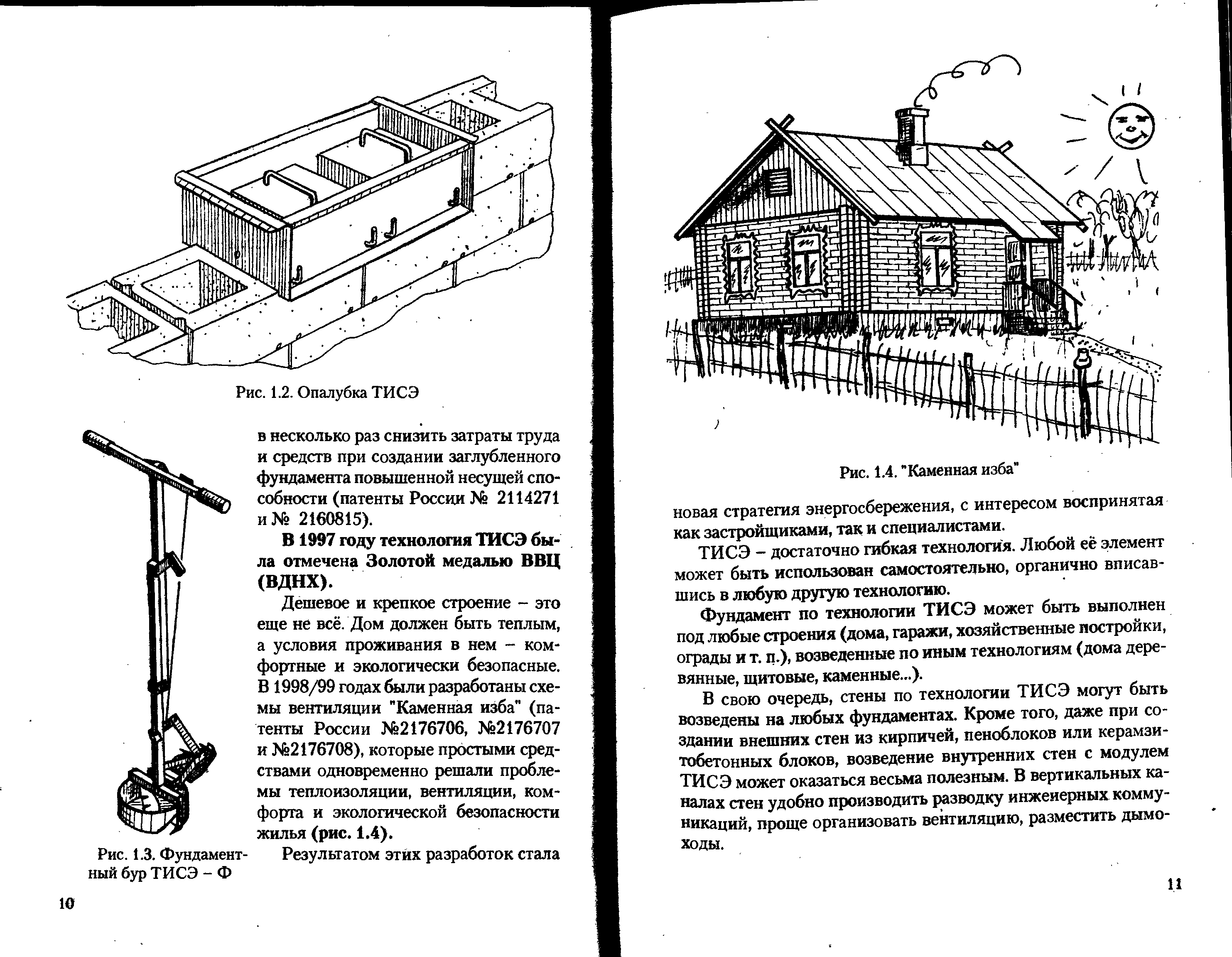

Ручная переставная опалубка (или формовочный модуль ТИСЭ) предназначена для формования стеновых блоков как на стене, так и вне её. В качестве рабочей смеси используется жёсткая смесь песка и цемента с небольшим содержанием воды (жёсткая смесь), позволяющей выполнять немедленную распалубку сразу после уплотнения её ручной трамбовкой.

Модуль выпускается в трёх основных модификациях для формования стеновых блоков следующих основных размеров:

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ. Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

1. Анализ грунта.
2. Разметка территории.
3. Установка маяков по горизонтали над каждой точкой расположения сваи.
4. Бурение скважины на нужную глубину.
5. Расширение отверстия в основании.
6. Удаление грунта и контроль выполненной операции.
7. Установка арматуры.
8. Заливка отверстия под сваю бетоном.
9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес. Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буром Источник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

• Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
• Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

Свайно-ленточный фундамент ТИСЭ Источник stone-dream.ru

Опирание межэтажных перекрытий

   Сопряжения трёхслойных стен с перекрытиями делают так же, как нижнее перекрытие, опираемое на фундамент. При установке бетонных плит на кладку стены под перекрытия укладывают арматурную сетку. Внешнюю стенку на толщину перекрытия докладывают тремя рядами стандартных кирпичей или же сплошными стеновыми блоками, формуемыми с опалубкой ТИСЭ-2. Кроме того, при формовании стеновых блоков под и над перекрытием вводят дополнительную горизонтальную гибкую связь (рис. 15).

Если перекрытие выполняют на балках, то во внутренней стенке делают проёмы под размещение их законцовок (рис.16). Шаг балок можно выбрать в двух вариантах. Если во внутренней стенке проёмы под балки делают за счёт вложения в форму вкладыша с размерами намеченного проёма, то шаг балок должен быть около 52 см. Если же проём под балку создают за счёт увеличения зазора между соседними блоками, то шаг опор будет равен

сумме длины блока (51 см) и ширины зазора. Зазор во внешней стенке заполняют жестким раствором с использованием опалубки-компенсатора и пустотообразователя. На уровне перекрытий ферменную составляющую трехслойной стены усиливают дополнительными гибкими связями, устанавливаемыми горизонтально в двух рядах стеновых блоков под и над перекрытием.

Формование стеновых блоков

Приготовленная жесткая смесь закладывается в форму с установленными вкладышами — пустотообразователями и уплотняется ручной трамбовкой. Излишки смеси удаляются скребком под верхний уровень вкладышей. Распалубка производится сразу после уплотнения. Небольшие выступы у дна формы охватывают нижний ряд блоков, препятствуя смещению. Тем не менее, через 4 -5 рядов все же лучше проверить отвесом вертикаль и положить армирующую сетку.

Армирование гибкими связями диаметром 6 мм из базальтовых волокон, их закладывают в каждый стеновой блок при его формировании.

Полный цикл формования одного блока занимает 5 — 7 минут. Таким образом, с одной опалубкой за день можно отформовать до 80-100 блоков. Разумеется, удобнее работать вдвоем или втроем: один месит, другой подносит смесь, третий формует блоки, и работа спорится. Если в конце рабочего дня стенку затереть, то она не потребует оштукатуривания: можно сразу шпатлевать и красить. А это — существенная экономия труда и средств.

Две стены и гибкие связи образуют жесткую и устойчивую конструкцию

Пеноизол дает утепление, как 3 метра кирпичной кладки

Фундамент ТИСЭ своими руками для загородного дома

В наше время ударными темпами идет загородное строительство, дачные поселки растут как грибы после дождя. Строительные технологии сегодня на высоте, благодаря им процесс постройки упрощается, и улучшается. Так же используются перспективные методы, как новые, так и порой забытые старые. Хорошо позабытый, старый фундамент по технологии ТИСЭ отличается от традиционных тем, что в нем сваи в землю не вколачиваются, а как бы «вырастают» из нее. Многие сравнивают такую технологию с «забитыми гвоздями, только шляпкой вниз». И благодаря расширению снизу, никакие силы пучения дом вытолкнуть из земли не смогут – это идеальный вариант для проблемных грунтов с плывунами, и ощутимыми сезонными деформациями. В чем еще плюсы фундамента.

Неспроста такой фундамент гордо был наречен, как универсальный фундамент: технология ТИСЭ имеет свою изюминку в том, что на таком основании действительно можно строить дома любой сложности, и на почти любом грунте, кроме скал. Причем довольно солидные дома — двухэтажные и даже с железобетонным перекрытием. И особенно хорошо показал себя такой нулевой уровень на высокопучинистых грунтах, где другие фундаменты грозят уже на второй десяток лет дать серьезную трещину.

И вовсе незаменим фундамент ТИСЭ в тех местностях, где рядом проложена железная дорога или проходит автомобильная магистраль для тяжелых машин. Ведь именно там наибольшая вибрация, опасная для традиционных фундаментов, но совершенно незаметная для данного вида.

Первым делом снимается плодородный слой земли и привозится песок. Устанавливается обноска и размечается положение будущих столбов. Хотя, справедливости ради стоит отметить, что некоторые умельцы плодородный грунт не снимают и в последствии об этом не жалеют: ведь ростверк в таком фундаменте делается висячий и полы дома контактировать с грунтом не будут. Тем более, если сделать их качественными.

Строительство такого фундамента – процесс достаточно трудоемкий

И здесь важно оптимизировать свои силы. Так, сначала лучше просверлить 3-5 скважин, а затем сделать в них расширения. Так значительно экономится время на переоборудование бура

А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений

Так значительно экономится время на переоборудование бура. А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений.

Автор решив строить свой загородной дом, выбрал фундамент ТИСЭ за его свойства противостояния вибрации, потому как рядом проходит железная дорога и следует позаботится о безопасности дома.

Материалы:

цемент, песок, гравий, рубероид, арматура, доска, брус.

Инструменты:

бур, бетономешалка, лопата, ножовка, болгарка, нож, молоток.

Сначала автор дает нам ознакомится со схемами заливки данного фундамента.

Производит разметку участка и отмечает колышками место для бурения. Далее бурит скважины по намеченным местам. Получается вот такая скважина. Что бы уберечь проделанное отверстие, вставляет туда рубероид на всю длину. При заливке используется арматура, на всю глубину скважины. Самое главное чтобы штыри торчали от нулевого уровня не менее 25 см. Для устройства гидроизоляции столбы обмазываются битумной мастикой. Далее из досок и брусков строит опалубку.

Укладывается пленка.

Внутрь опалубки укладывается арматура. Заливает цементный раствор. И не ранее чем через 2 недели можно будет снять опалубку. А строительство разрешается начинать не ранее чем через месяц со дня заливки. Вот и готов фундамент ТИСЭ, чем он очень доволен. Вполне можно сделать данный фундамент самостоятельно и при этом сэкономить денег. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

1. Веса стен, перегородок, перекрытий, кровли и пристроек.
2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где  H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

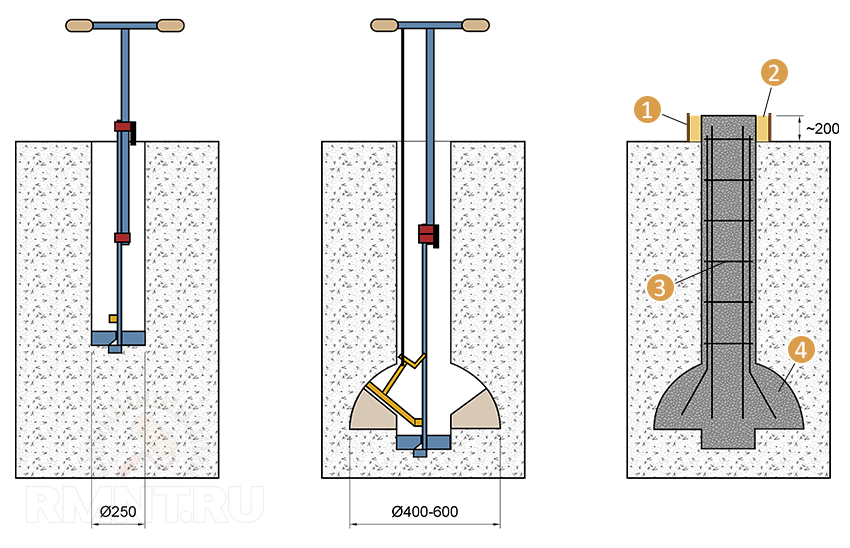

Для устройства расширения на дне скважины используют бур, оборудованный плугом, который можно выставлять в два положения – на 50 и 60 см. Выработанная почва попадает в грунтоприемник и по мере накопления извлекается.

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Формование стеновых блоков

Приготовленная жесткая смесь закладывается в форму с установленными вкладышами — пустотообразователями и уплотняется ручной трамбовкой. Излишки смеси удаляются скребком под верхний уровень вкладышей. Распалубка производится сразу после уплотнения. Небольшие выступы у дна формы охватывают нижний ряд блоков, препятствуя смещению. Тем не менее, через 4 -5 рядов все же лучше проверить отвесом вертикаль и положить армирующую сетку.

Армирование гибкими связями диаметром 6 мм из базальтовых волокон, их закладывают в каждый стеновой блок при его формировании.

Полный цикл формования одного блока занимает 5 — 7 минут. Таким образом, с одной опалубкой за день можно отформовать до 80-100 блоков. Разумеется, удобнее работать вдвоем или втроем: один месит, другой подносит смесь, третий формует блоки, и работа спорится. Если в конце рабочего дня стенку затереть, то она не потребует оштукатуривания: можно сразу шпатлевать и красить. А это — существенная экономия труда и средств.

Две стены и гибкие связи образуют жесткую и устойчивую конструкцию

Пеноизол дает утепление, как 3 метра кирпичной кладки

Фундамент ТИСЭ с ростверком

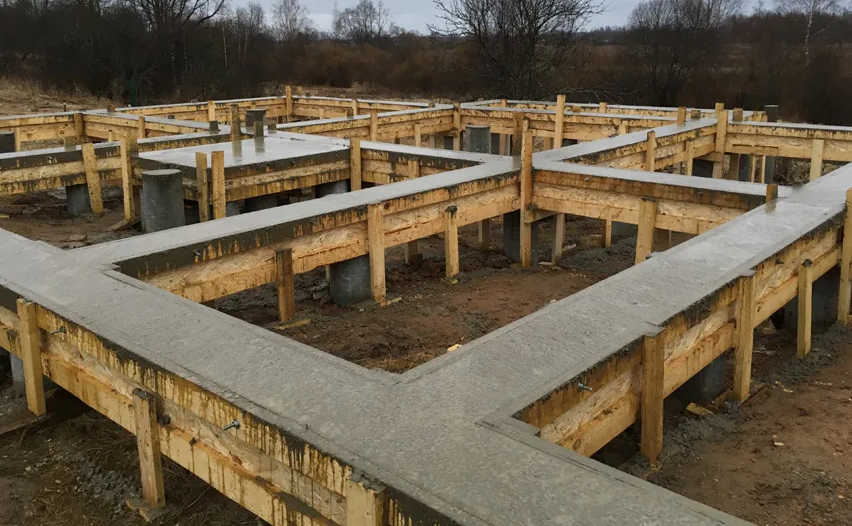

Свайный фундамент ТИСЭ после полного застывания свай обвязывается ЖБ ростверком, который поднимают над грунтом на высоту 30-40 см. Его толщина немного превышает толщину стен здания.

Ростверк – независимая несущая конструкция, которая опирается на сваи. Он обеспечивает равномерное распределение нагрузки от надземной части конструкции здания на свайные элементы. Ростверк отлично подходит для строительства домов со сравнительно небольшим весом стен, включая деревянные дома.

Фундамент ТИСЭ с ростверкомФото из открытых источников

Порядок работ по обвязке ростверком

• Еще на этапе армирования свай, необходимо учесть, что длина прутьев должна превышать длину свай не менее, чем на 5 см. Необходимо это для связи арматурного каркаса свай с поясом армирования ростверка.
• Для фиксации опалубки ростверка на проектной высоте по периметру забиваются деревянные колья, насыпается подсыпка из песка.
• Собирается опалубка из досок толщиной не менее 2-3 см или плит OSB.
• Внутренние поверхности опалубки застилают гидроизоляционным материалом.
• В опалубке собирается арматурный каркас, который имеет по два нижних и верхних контура, связанных перемычками.
• Опалубка заливается бетоном марки. Для удаления полостей бетон штыкуют арматурным прутом по всему периметру.

После полного застывания бетона ростверк фундамента ТИСЭ служит основанием для строительства стен дома.

Этапы монтажа

Режем дисковую пилу

1. Дисковую пилу разрезают пополам и приваривают около конца штанги под небольшим наклоном в горизонтальной плоскости, обязательно оставляя направляющий наконечник. Таким образом, получаются две режущие кромки бура ТИСЭ.
2. Непосредственно над половинками дисковой пилы нужно приварить часть металлической трубы определенного диаметра – она станет грунтоприемником, позволяющим эффективно захватывать грунт при изготовлении скважины.
3. Для лучшего рыхления почвы на внешней стороне грунтоприемника могут быть приварены вертикальные «резцы», позволяющие изготавливать скважины необходимой глубины даже в непростом, проблемном грунте. В зависимости от местности число вертикальных «резцов» может варьироваться от 2 до 6.
4. Для возможности создания полусферической полости внизу скважины необходимо приварить три металлические петли: на штанге, на металлической полоске, которая будет играть роль режущей кромки с изогнутой кромкой, формирующей необходимую полусферу. Она может быть не идеально ровной – главное, что основание сваи или столбчатого фундамента будет больше, а значит, и устойчивее.
5. Благодаря приваренным металлическим петлям и металлическому пруту, закрепленному на конце пластины, дополнительную режущую кромку можно будет опускать и поднимать при необходимости.
6. Диаметр нижней полусферы внизу скважины можно варьировать, приварив на штанге бура дополнительные металлические петли. Радиус получающегося отверстия будет зависеть от того, насколько опущена пластина, закрепленная на строительном инструменте.

Бур схема
