Строительство каркасного одноэтажного дома своими руками: Пошаговая инструкция

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

Достоинства	Недостатки
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца.	Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много.
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента.	Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов.
Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется.	Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию.
Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную.
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки.	Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели.
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым.	Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа.
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина.
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет.	Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Частые ошибки при постройке каркасных домов своими руками

При возведении каркасных построек чаще всего допускают следующие оплошности:

Распространенные ошибки связаны с выбором материалов

Важно правильно подбирать сечение всех деревянных элементов и учитывать влажность древесины. Подойдут только хорошо просушенные доски и бруски.
Иногда нижнюю и верхнюю обвязки не закрепляют укосами, в результате чего дом плохо противостоит ветровым нагрузкам

По той же причине для обшивки каркаса лучше использовать листовые древесные материалы, а не доски.
Применение бюджетного утеплителя также является ошибкой. Лучше всего приобрести минеральную или базальтовую вату, а не использовать дешевый пенопласт.
Для скрепления стоек и балок иногда применяют перфорированные уголки или черные саморезы. Делать этого не стоит. Лучше взять обычные гвозди.
Нельзя допускать ошибки при выборе паро- и гидроизоляции, потому что в будущем в конструкции стен будет накапливаться влага, что приведет к ухудшению теплоизоляции, появлению плесени и гнили.

Чтобы построить качественный каркасный дом, недостаточно точно следовать технологии возведения. В первую очередь нужно сделать или купить хороший проект с расчетом расхода материалов и разработкой всех узлов

Не менее важно выбрать качественные стройматериалы и провести монтаж с соблюдением всех нюансов и требований

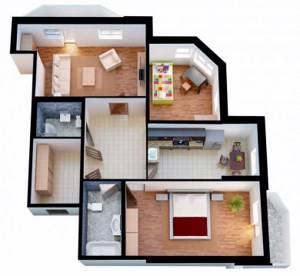

Одноэтажный мини-коттедж 10Х10

Планировка одноэтажного дома из пеноблоков вышеуказанного размера часто бывает такой. Справа от тамбура расположена котельня.

Из тамбура можно пройти в небольшой холл, справа от входа в который расположен совмещённый санузел. Слева располагается ряд из трёх комнат, отделённых от холла несущей стеной.

Кухня слева примыкает к санузлу и отделена от него перегородкой. Гостиная находится прямо за холлом. С кухней её разделяет перегородка. Такой дом рассчитан на проживание семьи из 4-5 человек.

Обратите внимание!

Балясины для лестницы: ТОП-140 фото и видео. Виды балясин для лестницы. Материалы изготовления. Инструкция по установке своими руками
Ставни на окна: предназначение и разновидности ставней на окна. Особенности материала изготовления. Размеры ставней для разных окон (фото + видео)
Дизайн веранды — применение и преимущества веранды. Интерьерные стили дизайна веранды. Материалы для отделки террасы (фото и видео-обзоры)

Шаг 4: Перекрытие

Балки перекрытия опираются на брус верхней обвязки.

Есть несколько способов крепления:

на опорные стальные кронштейны;
на уголки;
с врезкой;

Размеры балок, шаг их установки зависят от того, что будет сверху. Если второй жилой этаж или мансарда, сечение берется больше, шаг делается меньше: чтобы пол не прогибался. Если сверху только кровля и чердак предполагается нежилой — это совсем другие расчеты и размеры.

Если достраивается второй этаж, перекрытие обшивают черновым полом второго этажа. Так работать над созданием второго этажа каркасного дома будет проще. Его сборка ничем не отличается от строительства первого. Разве только тем, что все пиломатериалы приходится затаскивать на второй этаж.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
Установку стоек в углах, выравнивание, закрепление временными укосинами.
Монтаж промежуточных элементов.
Соединение опор брусом верхней обвязки.
Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

для наружных стен — 150х50 мм, 200х50 мм;
для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

элементы монтируют с наклоном 40°-60°;
толщина укосин — не более 1/4 от высоты сечения стойки;
крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
укосины врезают заподлицо со стойками, обвязками и перемычками;
на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Завершающий этап: внутренняя отделка дома

Для максимальной пароизоляции дома и герметичного ввода коммуникаций использовалась пленка, которая предназначена для того, чтобы предотвратить попадание влаги внутрь дома, а пар из дома должен легко выходить. Также подразумевается, что пленка защитит дом от продувания, особенно там, где соединены обвязки и стойки. Стандартно пленка имеет ширину 1,5 м, легко крепится степлером и очень прочная на разрыв. Однако прикрепили ее скотчем.

Положили полы, утеплили стены и потолок.

Сделали перегородку тамбура, ввели в дом электричество, сделали внутреннюю обрешетку и положили гипсокартон. Положили на пол линолеум OSB-3 9мм — для поддержки утеплителя снизу.

Укосы или раскосы

Если наружная обшивка планируется из плитного материала выскоой прочности — ОСП, ГВЛ, ГВК, фанера — укосы ставят временные и изнутри помещения. Они нужны для выравнивания и поддержания геометрии до тех пор, пока не прикреплена наружная обшивка. Прочности этого материала хватит для создания требуемой жесткости конструкции.

Если же обшивка планируется наборная — из вагонки, и т.п. установка постоянных укосин обязательна. Причем лучший вариант — не те, которые ставят на несколько стоек, а по четыре небольшие штуки на каждую: две сверху и две снизу

Обратите внимание, на фото выше стойки сборные: две доски сбиты вместе гвоздями на всем протяжении в шахматном порядке. Такие стойки имеют еще большую несущую способность, чем цельные, стоят меньше. Это реальный способ снизить затраты на строительство без потери качества

Но увеличивается время на строительство: гвоздей приходится забивать много

Это реальный способ снизить затраты на строительство без потери качества. Но увеличивается время на строительство: гвоздей приходится забивать много.

Утепление стен

Слои теплоизоляции: минеральная вата, влагозащитная мембрана, лист OSB

Для этой цели используется выбранный ранее материал рассчитанной толщины. В качестве такого материала выступают минеральная вата, пенополистирол, пенополиуретан или пенопласт.

Вначале закладывают маты между стойками, расположенными вертикально. Если применяется двойной настил, стыки располагаются таким образом, чтобы они не накладывались друг на друга. С внешней стороны располагают гидроизолирующий слой.

После этого производится набивка решетки из реек, толщина которых соответствует толщине утепляющего материала. Таким образом гарантируется циркуляция воздуха между теплоизоляцией и внутренней отделкой.

Утепление стен при помощи напыления целлюлозного утеплителя

С внутренней стороны также обязательно наличие гидроизоляции (или хотя-бы пароизоляции). Обычно, её прикрепляют к рейкам при помощи строительного степлера.

Внутренняя облицовка стен делается с применением гипсоволокна, фанеры или вагонки. Дальнейшая внутренняя отделка зависит от желания хозяина.

С наружной стороны стены следует защитить лёгким отделочным материалом: металлическим или пластиковым сайдингом. При желании можно использовать блок-хаус или любой другой сходный материал.

На этом строительство фактически завершено. Останется только завершить внутреннюю отделку и провести коммуникации.

Каркасный дом своими руками. Часть 26. Утепление стен

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Монтаж односкатной кровли (пошаговый сценарий)

Односкатная крыша в каркасном доме, монтаж которой планируется выполнить, должна быть рассчитана специалистами. Во-первых, это избавляет от лишней траты строительного материала. Во-вторых, позволяет быть уверенным в том, что кровля выдержит все испытания природы (ветра, дожди и снегопады).

Итак, монтаж начинаю с детального просчета. Это даст мне точное сечение верхнего бруса, которое может быть 100*50 мм, 150*50 мм, 200*50 мм, 220*50 мм. Укажет на точки, которые нуждаются в установке подпор или укосов (при балочной системе). Покажет слабые места в брусе, куда возможно придется установить прямоугольную ферму.

1 вариант – балочная система.

Монтаж балочной системы начинаю после установки стен и формирования перекрытия верхнего этажа. По верхней и нижней стене делаю разбивку с указанием мест установки наслонных стропил (верхняя балка кровли). Разбивку делаю с шагом 600 мм.

Возле мест установки стропил провожу монтаж перфорированного уголка, через отверстия которого буду закреплять стропила. Предварительно в нижней части балок делаю гнезда в тех местах, где будет соприкосновение с верхней обвязкой стены. Наборку стропил делаю по всей площади кровли.

После установки стропил начинаю монтаж нижней обрешетки, которую выполняю из доски толщиной 25-30 мм. Доска может быть обрезной или необрезной, но обязательно зачищаю её от остатков коры. Обрешетку допускается крепить с небольшими прозорами, учитывая то, что пространство под крышей будет неэксплуатируемое.

Поверх обрешетки (с наружной стороны кровли) закрепляю паробарьерную пленку. Монтаж веду снизу вверх с обязательным перехлестом и герметизацией стыков скотчем. Паробарьер закрепляю, оборачивая стропила сверху.

В полость между стропилами укладываю плиты изоляции из минеральной ваты или пенополистерола. Пенопласт категорически применять нельзя, так как это горючий материал.

Утеплитель закрываю гидробарьером. Его крепление проводим степлероп к стропилам, а затем по верху балок фиксирую рейкой толщиной 2-3 см. Эти рейки выполняют роль контробрешетки, образовывая вентиляционный зазор.

По верху контробрешетки монтирую верхнюю обрешетку. В зависимости от финишного материала её устанавливаю с равным прозором (под металлочерепицу или штучную черепицу) или со свободным расстоянием, чтобы потом закрепить листы ОСП под монтаж гибкой черепицы или еврорубероида.

На сформированную поверхность креплю финишное покрытие, выбор которого зависит от угла наклона кровли.

2 вариант – система треугольных ферм.

В этом варианте монтаж выполняется быстрее и технологичнее. Использование ферм в случае, когда возводится каркасный одноэтажный дом с односкатной крышей, позволяет уменьшить сечение верхнего пояса до размеров 50*40 мм.

Фермы изготавливаются централизованно на заводе в одном размере и доставляются на участок в готовом виде.

Монтаж такой системы проводится сразу после монтажа стен. Отличительной особенностью такого варианта является то, что нижний пояс ферм может служить балками для формирования чернового потолка дома.

Установку конструкций начинаю также после проведения разбивки по противоположным стенам с таким же шагом – 600 мм. Первой ставиться фронтонная ферма, которую закрепляю прямо на стене с помощью перфорированных уголков, установленных на опорных (для ферм) стенах.

Вторую ферму устанавливаю согласно разметки и скрепляю с первой, временной балкой по верхнему поясу.

Установку и крепление остальных конструкций провожу аналогично.

После установки каркаса кровли провожу зашивку фасадного (высокого) фронтона, что позволяет скрепить между собой все конструкции.

Изнутри здания по нижнему поясу ферм монтирую паробарьер с перехлестом полос и герметизацией стыков.

По всей плоскости потолка пробиваю обрешетку обрезной доской без прозоров (в сплошную).

В этом варианте я выполняю утепление потолка, а все пространство от кровли до утеплителя остается холодным, но отлично вентилируемым.

Между фермами укладываю утеплитель так, чтобы был скрыт нижний пояс, который обычно составляет высотой 100 мм.

Обрешетку на верхний пояс ферм начинаю набивать снизу вверх после монтажа первой полосы гидробарьера. То есть в этом варианте гидробарьерная пленка и доска обрешетки монтируются практически одновременно.

Окончив монтаж обрешетки, креплю финишное кровельное покрытие.
