Как сделать садовый камин барбекю из кирпича на даче своими руками: Пошагово – Обзор

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

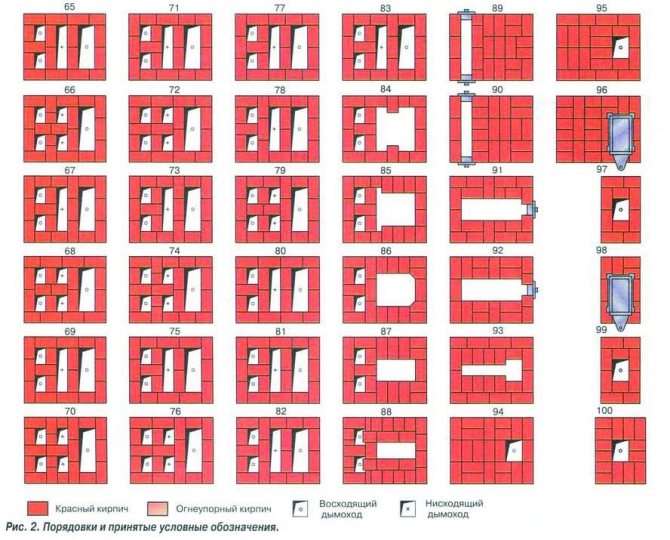

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

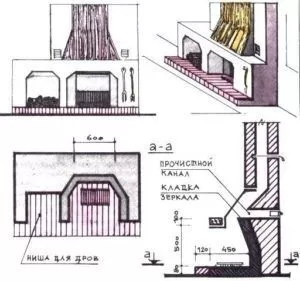

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

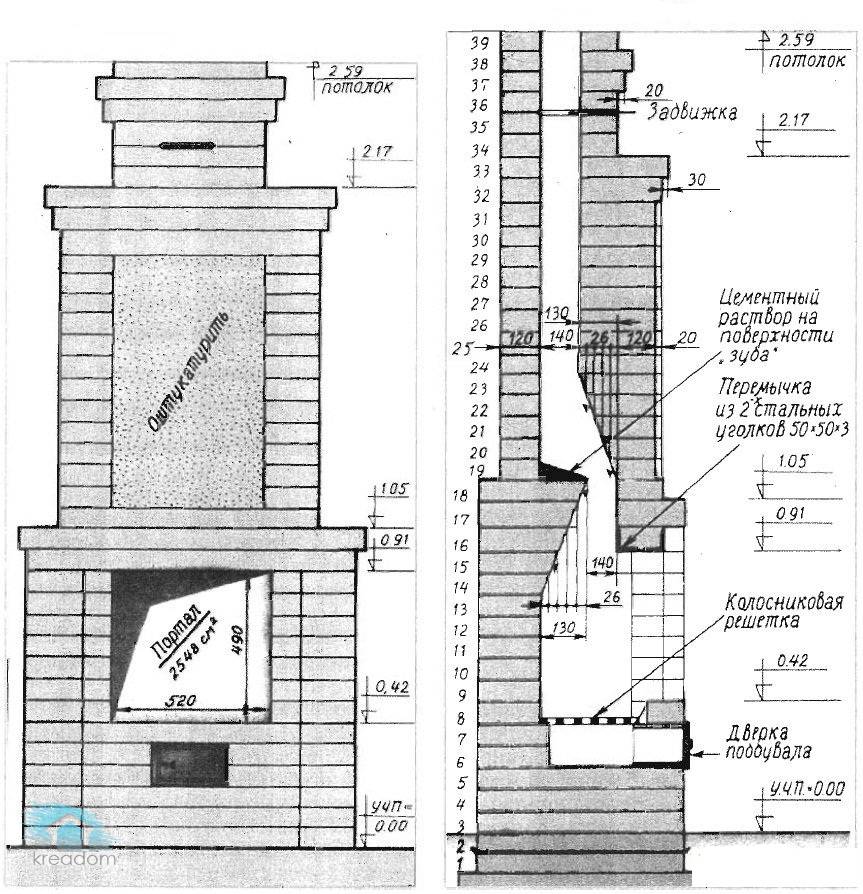

Схема традиционного камина

Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

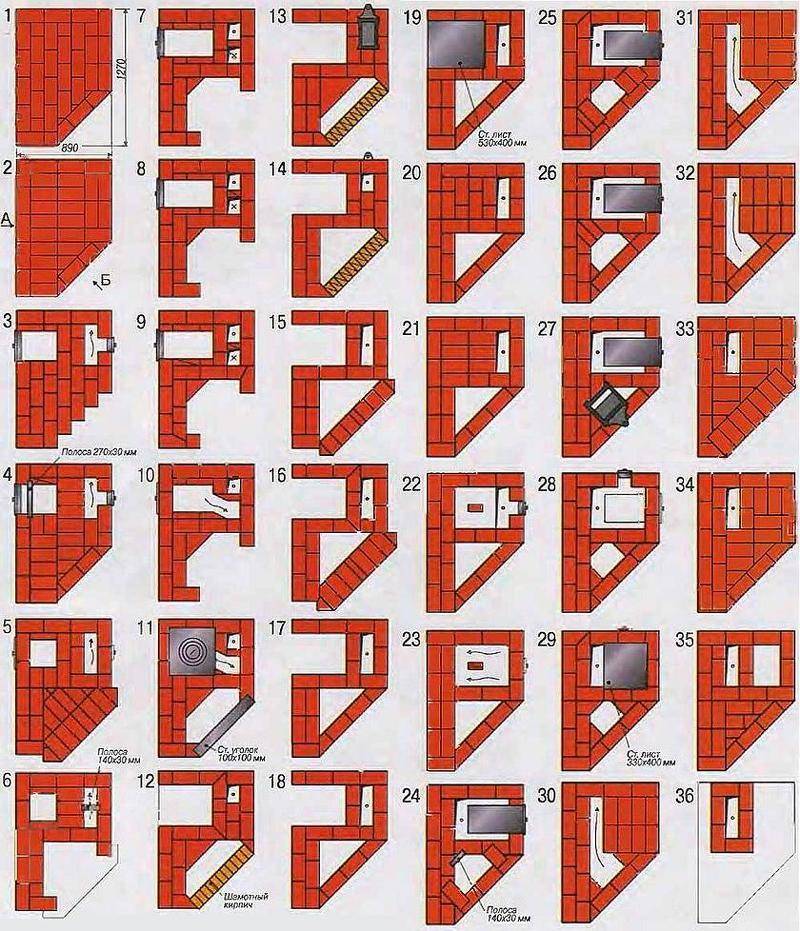

Схема углового камина

Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-камина

Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

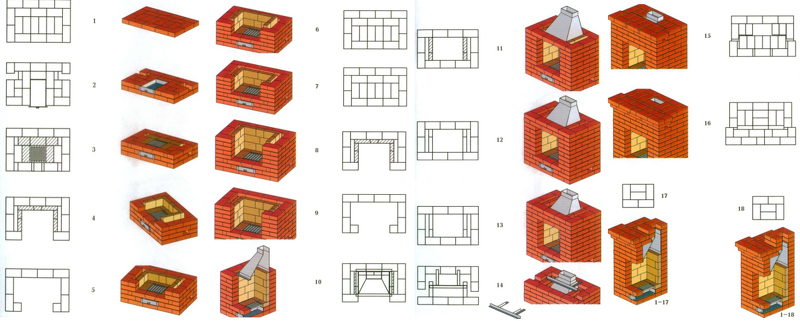

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

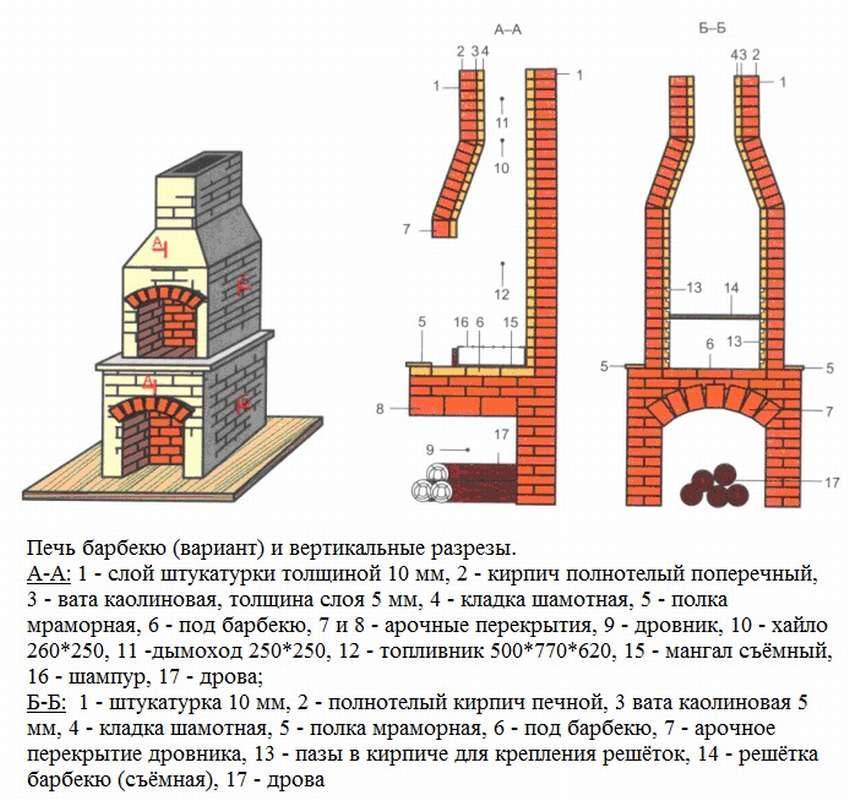

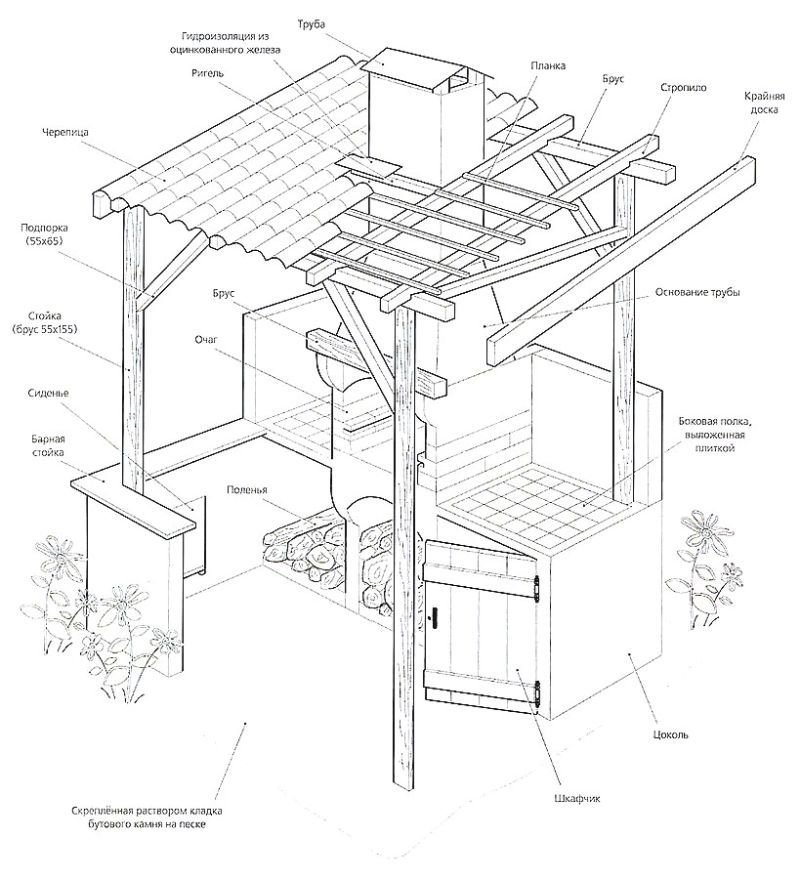

Схема уличного камина для барбекю

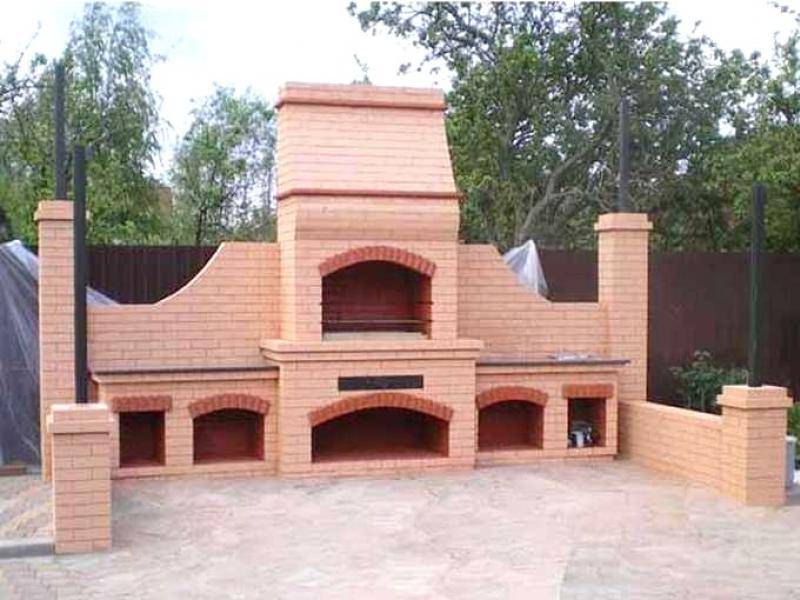

Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Электрические камины

Электрокамины по своей популярности среди дачников, наверное, ничуть не уступают своим традиционным дровяным аналогам. Сооружение электрических каминов намного проще, чем дровяных, так как не надо думать об устройстве дымохода, делать массивный фундамент и укладывать толстую кирпичную кладку.

Также большим достоинством электрокамина является простота его эксплуатации. Не нужно, например, постоянно запасаться дровами, находить помещение для их хранения, подготавливать дрова для топки и следить за количеством оставшихся поленец.

Также большим достоинством электрокаминов является возможность их приспособления для любого интерьера. Существует множество уже готовых электрических каминов, от самых маленьких до супер больших размеров, с большой вариацией цен. Современные электрокамины имеют дистанционные пульты управления, могут имитировать горение настоящих дров, создавать искусственные сполохи, треск и другие эффекты.

В летний период такие современные электрокамины могут только имитировать горение и потреблять минимум электроэнергии, а в зимнее холодное время они могут одновременно и светить и греть.

Впрочем, с таким же успехом можно сделать электрический камин своими руками. Для строительства собственными силами имеется множество проектов сооружения электрокаминов, как самых сложных и затратных, так и самых простых.

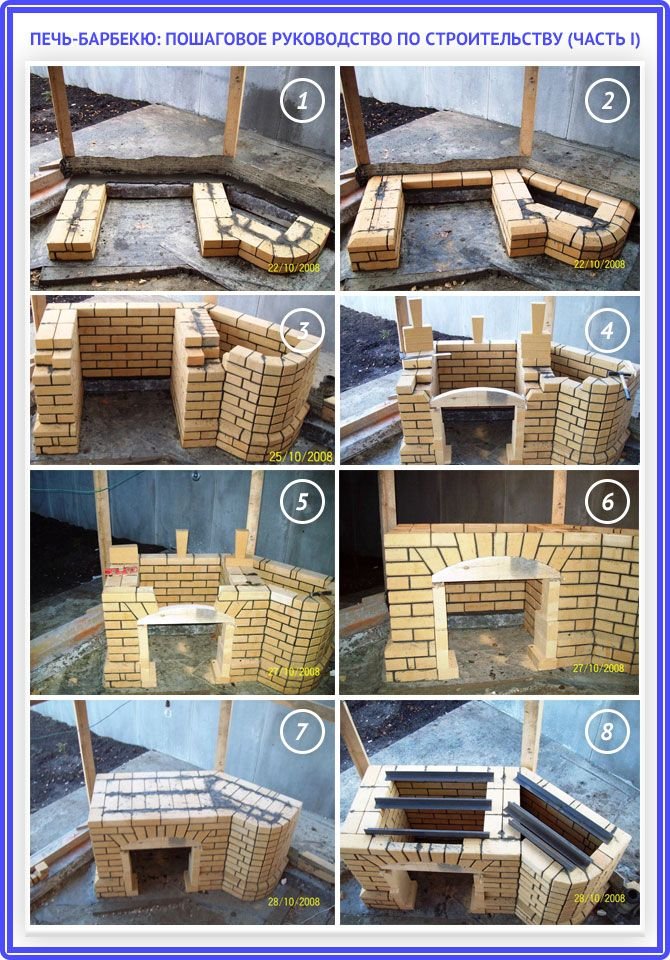

Процесс возведения камина — фото

Для кирпичного и каменного сооружения необходим прочный фундамент — он добавит конструкции надежности и продлит ее срок службы. Поскольку камин устанавливается на улице, он подвергается всевозможным погодным условиям, от которых впоследствии могут появиться трещины в основании конструкции

Для их исключения важно облегчить сооружение и укрепить его фундаментальную основу

При строительстве стандартного простого мангала, можно залить фундамент из камней и цемента в предварительно вырытый котлован до глубины 50 — 60 см. При строительстве высокого камина, фундамент необходимо заливать на глубину равную глубине промерзания почвы, поскольку ледяная вода может повлиять на целостность основания конструкции.

Залив бетонный раствор, дайте ему время на застывание. После того как он окончательно затвердел, можно приступать к кладке. Для гидроизоляции на фундамент необходимо постелить рубероид в несколько слоев. Далее следует нанести разметку, по которой будет возводиться будущее сооружение.

Первый раз рекомендуется собирать камин всухую, такой вариант сборки материалов позволяет исключить возможные ошибки в процессе дальнейшего строительства. Полностью собрав конструкцию, оцените ее — все ли вас устраивает? Если все в порядке, можно начинать собирать материал на раствор. Выкладывайте ряды строго по нанесенной разметке и спроектированной ранее схеме-порядовке.

Для того чтобы четко прослеживать вертикаль и горизонталь рядов, необходимо пользоваться строительным уровнем (конечно, если оригинальные очертания и косые линии не входят в ваши планы). Для того чтобы получить идеально ровные стены сооружения, можно выкладывать ряды по заранее установленной деревянной раме. Для этого необходимо по краям разметки установить вертикальные рейки, после чего начинать выкладывать материалы, ориентируясь на раму.

Кстати, если вы планируете облицовывать свою конструкцию, в момент ее возведения не стоит полностью заполнять швы раствором — так вы исключите лишнюю работу и сэкономите на растворе.

Если вы возводите камин непосредственно под открытым небом, неплохо было бы подумать о строительстве навеса. Небольшая крыша убережет вашу постройку от осадков и продлит срок ее службы. Дождь, град, ветер и снег могут быстро привести ваш камин в негодность, кроме того, под навесом вы сможете приготовить вкусную еду для пикника невзирая на погодные условия.

Навес может укрыть и от солнца в летний зной, а также обеспечить эстетические функции камина, если он выполняется по эскизам и фото идей ландшафтного дизайна.

Конечно, лучше строить универсальный камин, благодаря такому можно на огонь полюбоваться, подсушить овощи и фрукты, согреть воду для летнего душа, а самое главное приготовить превосходную еду на свежем воздухе.

Варианты уличных каминов

Шаг 8 – делаем трубу на крыше

Перед тем как начать работы по возведению трубы на крыше, нужно подготовить безопасное и надежное рабочее место для печника.

Обычно мы делаем устройство, которое называется «гнездо». Оно включает в себя место, где можно работать, и место, куда складируется кирпич для работ.

Подъем кирпича осуществляется на этапе, когда сделана прорезь в настиле крыши и подача осуществляется с чердака. Кладка уличной части крыши осуществляется с помощью силикатного кирпича посаженного на цементный раствор. Раствор делается несколько крепче, чем обычный для кладки из пропорции 1:3 (одна часть цемента на три части песка).

Трубу делаем с элементами декора, при этом, не меняя ширину дымохода. Он должен быть таким же, как в чердачной части трубы. Силикатный кирпич очень прочный, частичный его нагрев в зимние время не влияет на его срок эксплуатации. Сверху трубу покрываем акриловой фасадной краской с добавлением колера, что бы был естественный цвет «под кирпич».

Трубу поверху укрываем козырьком, что бы ни дождь, ни снег не падали внутрь дымохода.

Шаг 4 Кладем кладку камина для дачи

Цоколь камина выше уровня пола примерно на два сантиметра, поэтому закладываем первый ряд, таким образом, чтобы в дальнейшем приложенный плинтус закрыл цокольную кладку и была видна чистовая кладка камина.

Первый ряд камина сплошной. Второй ряд основной для закладки топочной камеры и двух воздуховодов конвекционных камер.

Дополнительно готовим дверцу поддувало к установке с помощью печных лент, закрепленных на корпусе дверцы с помощью болтов.

На втором ряду закладываем зольник и два «кармана» конвекционных камер.

Вывести вертикальность печи очень сложная процедура. Применим хитрость печников, чтобы решить данную задачу. Натянем две нити, расположив их по отвесу в углы печи и параллельно друг другу.

Нити закреплены к потолку и крепим их в шов кладки первого ряда точно в угол камина.

На передней стенке формируем два воздухо-заборника в конвекционные камеры.

На третьем ряду кладки делаем перемычку над воздухо-заборниках и над дверцей поддувало.

Над дверцей поддувало делаем декоративную полочку. Делается она очень просто. От кирпича отрезается ¼ часть длинны. Укладываем его «тычком вперед» и над стенкой камина выступает ¼ часть длины кирпича.

Начинаем кладку декоративной полочки от центра кладки. Общая длинна полочки будет 7 кирпичей.

Вымеряем горизонтальность кладки, и корректируем выявленные отклонения с помощью толщины шва кладки.

Виды уличных каминов

Прежде чем построить уличный камин на даче или возле частного дома своими руками, важно определиться с типом конструкций, которые бывают следующих видов:

• камин-барбекю;
• декоративный;
• передвижной.

Печь-барбекю

Уличный камин с функцией барбекю для дачи или дома является весьма выгодным, поскольку позволяет не только выполнять декоративную функцию, а и приготавливать полезную пищу. Комплексное устройство весьма выгодно для участков малой площади, так как позволяет экономить пространство. Кроме того, за счёт наличия стенок обеспечивается отличная защита от ветра, благодаря чему камин эффективно работает при любых климатических условиях.

Уличный камин с функцией барбекю

Конструктивно уличная печь-камин состоит из топочной, поленницы, столешницы, умывальника и крыши. В зависимости от выбранного материала для строительства может быть стационарным или переносным. Для стационарных каминов из кирпича необходимо закладывать фундамент.

Декоративный

Камины декоративные возводятся с целью создания уникальной конструкции и акцентирования основного внимания в дизайне ландшафта вблизи частных домов. Их строят в основном из натурального камня, украшают различными фресками или гравюрами в старинном или современном стиле. Конструкция у них классическая, но внешне они выглядят весьма оригинально.

При этом их можно использовать и по прямому назначению. Однако рассчитывать на высокий КПД выработки тепловой энергии не стоит, так как из-за большого количества украшений снижается теплопроводность стенок дымохода и топочной. То есть согреться возле него в осенние или весенние дни можно вполне, но при значительном похолодании они неэффективны.

При возведении схема кладки относительно простая, а вот основная сложность состоит в формировании облицовки. Поэтому самостоятельно строить такие камины под силу только опытным мастерам. Насладиться красотой уличных декоративных каминов можно на представленных фото.

Передвижной

Передвижные камины являются наиболее востребованными, так как доступны в виде самых невероятных конструкций, изготовленных из стали, обладающих не только компактными размерами, а и относительно небольшим весом. То есть он не занимает стационарно площадку на придомовой территории, не нужно его лаконично совмещать с ландшафтным дизайном, а также затрачивать много времени на изготовление.

Для обеспечения конструкции мобильности, приходится довольствоваться посредственной теплоотдачей и относительно небольшой теплоёмкостью. Другими словами, пока в топочной горит огонь выделяется тепло, а после прогорания вся конструкция остывает достаточно быстро.

В качестве облицовки наружных стен допускается использование натурального камня, плитки или гранитной крошки. Сделать такую конструкцию под силу любому домашнему мастеру, так как схема простая и сделать ошибки при монтаже весьма сложно.

Инструменты и материалы

• При изготовлении уличного камина пригодятся кельма и лопата.
• Строительный уровень и строительный угольник будут нужны для контроля и регуляции вертикальности конструкции, ровности ее углов.
• В первую очередь необходимо приобрести кирпич. Специалисты рекомендуют покупать термостойкий (для высоких температур) и огнеупорный кирпич (материал будет контактировать с открытым огнем). Количество кирпича нужно покупать в соответствии с размерами будущего камина (для этого необходимо произвести все замеры);
• Также нам понадобится: цемент, глина, шамотный порошок и вместительная емкость для изготовления кладочной смеси. Глину нужно приобретать определенной жирности, а емкость должна быть прочной, сделанной из экологического материала. Все ингредиенты нужно замешивать, следуя строгим пропорциям;

Итак, мы перечислили все необходимые материалы для построения камина. Теперь можно приступать к непосредственному изготовлению агрегата. Нужно отметить, что нужно приобрести или изготовить кладочную смесь своими руками заранее. Для того, чтобы узнать больше информации, можно посмотреть необходимые видео или почитать пошаговые инструкции

Устройство камина

Простой кирпичный камин плохо подходит для полноценного отопления дачи или коттеджа. Ведь при сжигании дров КПД составляет лишь 30%. До тех пор, пока горит огонь, в помещении тепло. Но когда он затухает то уже спустя три часа каминная кладка остывает и в комнате снова становится холодно.

Устройство камина состоит из:

• подземного фундамента;
• основания;
• предтопочной площадки;
• портала;
• дымосборника, что находится над камерой сгорания;
• каминного зуба, что предназначен для отбора тепла у разгоряченных газов;
• трубы, отводящей дым;
• задвижек, что регулируют силу тяги.

Наружную часть, если позволяет бюджет, обделывают плиткой.

На заметку!Облицовку плиткой можно и не делать. Натуральная кирпичная кладка выглядит аккуратно и по-домашнему.

Виды каминов

Существует несколько основных видов каминов:Дровяной камин
Дровяные. Традиционная модель очага, прекрасно подходит для дачных участков.

Состоит из топки, дымовой трубы и портала. Дизайн последнего можно изменять, подстраивая под интерьер помещения, что позволяет хорошо вписать модель в комнату любого стиля. Построить такой камин довольно сложно, любые ошибки приводят к отсутствию тяги, из-за чего дым будет оставаться в помещении.

Планировать установку этой модели необходимо еще на этапе строительства, рекомендуется установить фундамент из кирпича или бетона.

Газовые – оборудованные атмосферной газовой горелкой. Относительно недорогой и безопасный вариант. Имеют немало преимуществ, таких как простота установки и отсутствие сложностей с установкой дымохода. Из недостатков – низкий КПД, необходимость иметь разрешение на установку.

Электрические. Чаще всего играют чисто декоративную роль, поскольку тепла от них немного. Довольно популярны из-за пожаробезопасности, простого ухода и отсутствия дымохода.

По расположению очаги могут быть:

Схема пристенного камина

• Пристенные. Как понятно из названия, располагаются они возле стены, могут быть установлены уже после строительства.
• Подвесные. Они не имеют горизонтальной опоры, и вместе с дымоходом закрепляются на стене. Внешне такая модель напоминает картину, портал сделан так, чтобы его дизайн напоминал раму.
• Встроенные. В этой модели топка и дымоход полностью скрыты в стене, виден лишь портал. Устанавливаются в специальную нишу в стене, желательно планировать их приобретение на стадии строительства или капитального ремонта.
• Островные. Они стоят отдельно, открыты со всех сторон. Известны как самые красивые очаги, однако их сложно сделать, и они занимают много места.

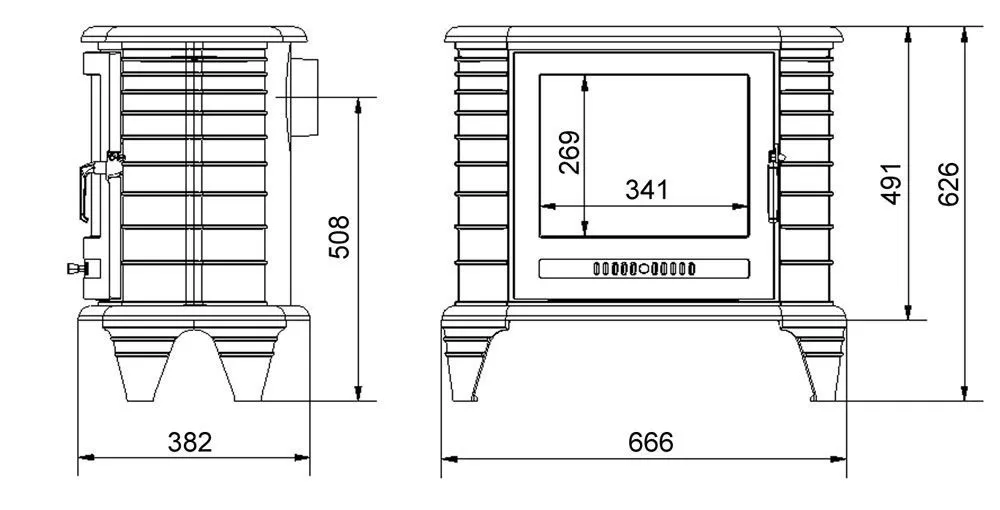

Размеры чугунной дровяной топки

Установка оборудования

Как рассчитать размеры камина

После окончания строительных работ, вам необходимо установить основные компоненты камина своими руками. В отопительную систему монтируются:

• Каминная топка. Она приобретается на рынке или создается своими руками. Практика показала, что в самодельный камин все же лучше вставить фирменную топку, поскольку она является ключевым элементом в функционировании всей отопительной системы.

  Установка и эксплуатация каминной топки

• Патрубок для присоединения дымохода – это металлическая основа, которая позволяет герметично соединить трубу и каминную топку. Для максимальной защиты предметов интерьера дачи патрубок необходимо обделать огнестойкими материалами.
• Сверху к каминной топке монтируется дымоотвод. В качестве дымохода лучше выбрать металлическую трубу по двум причинам: во-первых, ее легче ставить, а во-вторых, она не нуждается в дополнительной герметизации. Металлическую трубу необходимо покрыть толстым слоем теплоизоляционных материалов – стекловатой, пеностеклом или алюминиевым скотчем. Делается это для того, чтобы стенки дымохода не раскалялись от горячей трубы и не приводили к разрушению кладки.
• Решетка выравнивания давления. Это небольшое приспособление необязательно покупать на рынке, его можно сделать своими руками из подручных материалов. Возьмите кусок обычной нержавеющей стали и вырежьте из него небольшую дверку, размерами 5х5 см. Заготовка вставляется в боковую часть камина на расстоянии 10 см от потолка. С ее помощью вы будете управлять давлением в камине. Например, при слабом давлении форточку необходимо закрыть, а при сильном, наоборот, открыть.

На этом этапе изготовление дачного камина можно считать оконченными. Осталось только добавить декоративных элементов для дачи и построить небольшой сарайчик, где будут храниться дрова для топки.

Примеры небольших сарайчиков для дров

Что касается декоративного оформления камина, то для дачного дома подойдет практически любой стиль. Главным требованием к дизайну камина является его простота. Отопительное оборудование можно украсить керамическими силуэтками и другими предметами из огнестойких материалов.

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

• покраска;
• оштукатуривание;
• облицовка плиткой, камнем и прочими подобными материалами.

  Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Самостоятельное строительство мини-камина для дачи

Возведение этого отопительного устройства для загородного дома отличается своей простотой. Единственным сложным процессом является перекрытие топки. При кладке каминного зуба допускаются некоторые неровности, так как он облицовывается листом из металла, соответственно, все неточности будут скрыты.

Одним из наиболее подходящих материалов для возведения камина является качественный красный кирпич. Работа начинается с укладки десяти рядов задней стенки. В последующих двух уровнях необходимо делать напуск размером в 1/4 кирпича. Укладывая боковые стены, нужно предусмотреть поворот под углом 25 градусов, оставив при этом вертикально идущие каналы. В третьем ряду нужно сделать отверстия, обеспечивающие проход холодному воздуху. Это способствует дополнительному обогреву комнаты.

На задней стенке топливника в 11-12 ряду предусматриваются выступы для формирования дымового зуба. Здесь же монтируются четыре штыря из металла, которые будут держать наклонный экран из нержавейки. Задняя стена может быть выполнена из обработанного кирпича.

Размеры камина в основании без учета трубы составляют 1020х510 мм, высота – 1120 мм. Прочистная дверца устанавливается на заднюю стенку, что позволяет очищать каминный зуб от золы и сажи.

Конструкция этого мини-камина для дачи немного отличается от оригинала, который предлагался в первоисточнике. В нашем случае арка, которая перекрывает топливную камеру, сделана из 9 кирпичей, а не из 7, как было первоначально указано. В представленном проекте уменьшены зазоры между кирпичами арки. Центральный кирпич имеет нестандартные размеры и является довольно узким.

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

Самостоятельное строительство мини-камина для дачи

Возведение этого отопительного устройства для загородного дома отличается своей простотой. Единственным сложным процессом является перекрытие топки. При кладке каминного зуба допускаются некоторые неровности, так как он облицовывается листом из металла, соответственно, все неточности будут скрыты.

Одним из наиболее подходящих материалов для возведения камина является качественный красный кирпич. Работа начинается с укладки десяти рядов задней стенки. В последующих двух уровнях необходимо делать напуск размером в 1/4 кирпича. Укладывая боковые стены, нужно предусмотреть поворот под углом 25 градусов, оставив при этом вертикально идущие каналы. В третьем ряду нужно сделать отверстия, обеспечивающие проход холодному воздуху. Это способствует дополнительному обогреву комнаты.

На задней стенке топливника в 11-12 ряду предусматриваются выступы для формирования дымового зуба. Здесь же монтируются четыре штыря из металла, которые будут держать наклонный экран из нержавейки. Задняя стена может быть выполнена из обработанного кирпича.

Размеры камина в основании без учета трубы составляют 1020х510 мм, высота – 1120 мм. Прочистная дверца устанавливается на заднюю стенку, что позволяет очищать каминный зуб от золы и сажи.

Конструкция этого мини-камина для дачи немного отличается от оригинала, который предлагался в первоисточнике. В нашем случае арка, которая перекрывает топливную камеру, сделана из 9 кирпичей, а не из 7, как было первоначально указано. В представленном проекте уменьшены зазоры между кирпичами арки. Центральный кирпич имеет нестандартные размеры и является довольно узким.

Резка и колка кирпича

Для резки кирпича отлично подойдет болгарка с отрезным диском по камню. Во время работы выделяется много пыли, поэтому рекомендуется защищать глаза, органы дыхания защитными очками, маской.

Процесс проходит в такой последовательности:

1. Разметка кирпича карандашом, линейкой или рулеткой.
2. Резка (колка) элементов на нужные размеры.
3. Теска (притачивание) полученных заготовок.

Материал под шаблоны – куски рубероида, пергамента, плотного картона.

Для изготовления шаблонов нестандартных форм нужно подключить смекалку. К примеру, чтобы получить продольную половинку кирпича, достаточно шаблон обычной половинки согнуть вдоль. Так получится снизить количество шаблонов и ускорить процесс резки.

Детали, под которые сделать шаблоны не выйдет (скосы, печные приборы), размечают во время предварительной раскладки насухую.

Делать полный разрез необязательно, хватит надреза, а потом аккуратно расколоть. Но это касается случаев получения деталей простых форм. Для сложных элементов резку заготовки лучше проводить до конца.

Мастера рекомендуют новым диском сначала отрезать сложные части, затем простые, поскольку стандартные детали получится отрезать даже изношенным диском.

Стоит сказать, что отрезанные части имеют гладкую поверхность, колотые – шероховатую, иногда даже с дефектами. Сгладить шероховатости получится:

• обработкой шлифовальным диском;
• притиркой колотых частей друг о друга;
• притеской кирочкой.

Кирпич с колотыми гранями лучше класть к толстому шву.

Примеры комплектации уличных каминов

Каждый домовладелец сам решает насколько функциональным будет его камин. При желании можно построить целый комплекс, включающий несколько полезных элементов. Печи-камины барбекю из кирпича проектируются самыми различными по размеру и комплектации.

Печь с мангалом, казаном и коптильней

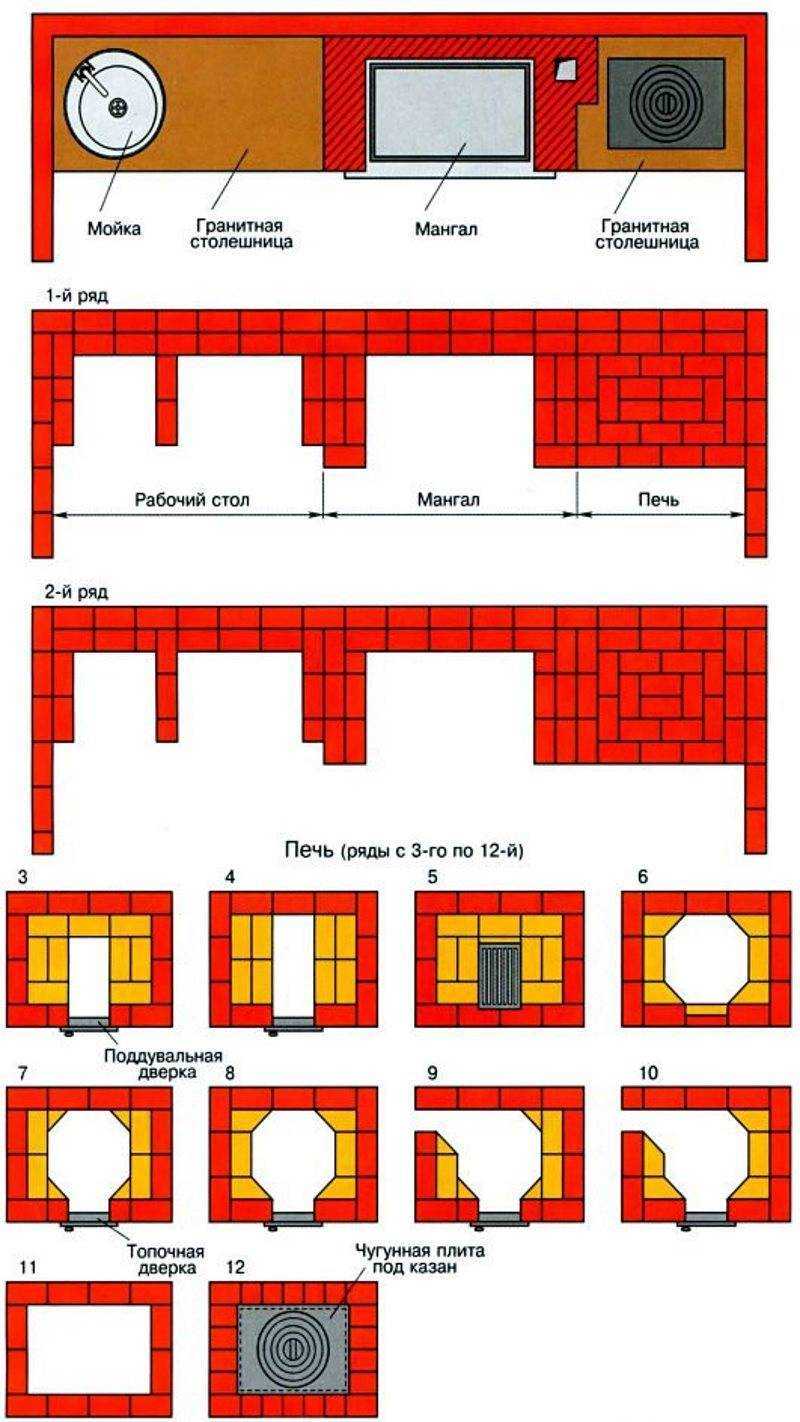

На схеме ниже представлен пример достаточно широкой комплектации уличного камина. Здесь предусмотрен мангал (или барбекю), плита для казана, коптильня с металлическими дверцами и мойка. Такую печь со временем можно дополнить еще одним модулем с разделочной поверхностью и полками для посуды.

Печь с мангалом, казаном и коптильней Источник s-proms.ru

Печь со столешницами

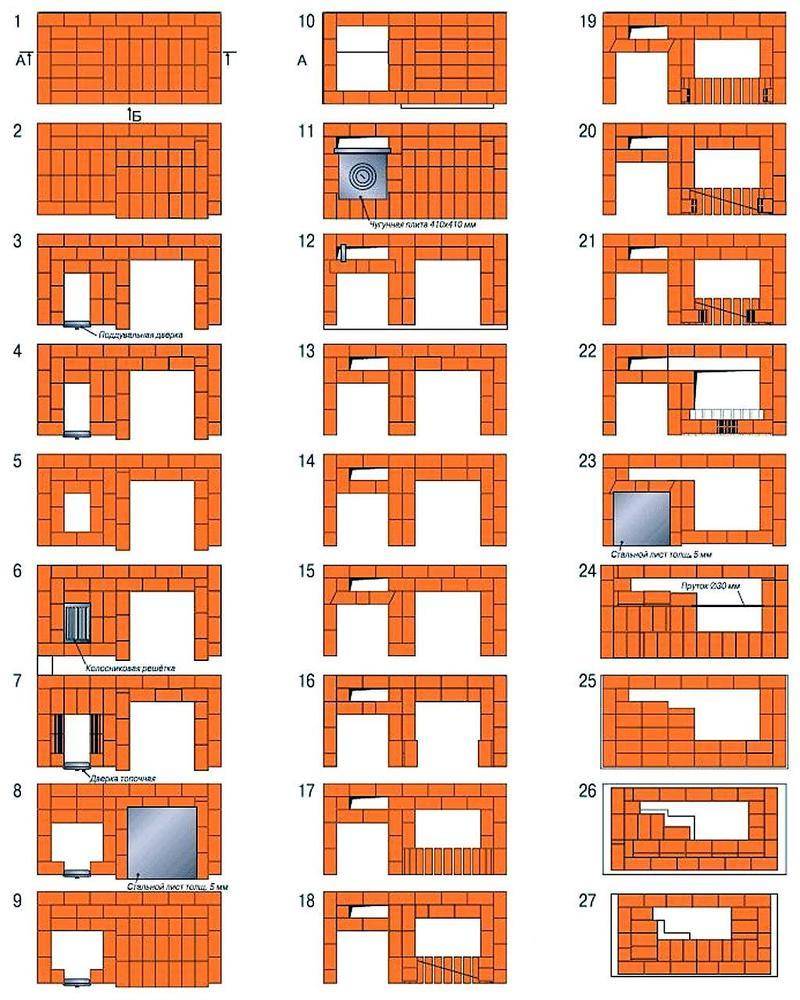

Ниже представлен вариант камина с варочной поверхностью, жаровней, коптильней и двумя достаточно широкими столешницами. Если часть одной из столешниц отвести под установку мойки, получится полноценная летняя кухня.

Печь с двумя столешницами Источник sdelai.ru

Простая и оригинальная печь

Следующий вариант – это простая по конструкции, но очень неожиданная по дизайну печь. Она запроектирована особым образом и практически ничего не имеет общего с традиционной русской печью. В ее комплектацию входит мангал, казан, тандыр и электрогриль. Преимущество такой конструкции в ее компактности. Минус в том, что мойка и столешница должны быть установлены отдельно.

Оригинальная квадратная печь Источник yandex.uz

Общие сведения

Организация садового камина своими руками под открытым небом, требует соблюдения техники установки и безопасного использования:

• Правильное ориентирование постройки относительно ветру. Устанавливайте камин таким образом, чтобы ветер попадал на боковую стенку. Это обеспечит удаление продуктов горения вместе с воздушным потоком, тепло из печки будет попадать непосредственно в беседку.
• Дымоход камина оборудуют специальным навесом и флюгером (насадкой поворотного типа), с целью обеспечить усиление тяги. Навес обеспечит сохранность каминной кладки, а флюгер разожжёт установку при малейшем дуновении ветра.
• Устанавливать уличный камин необходимо на расстоянии 3 – 5 метров от дома в целях безопасности. Согласно правилам пожарной безопасности, объекты с открытым огнем либо легко воспламеняющиеся, устанавливают на расстоянии равном 1,5 высоты дымохода.

Примечание.

Садовый камин независимо от материала изготовления, обязательно устанавливают на фундамент из бетона, который покрыт металлом или крошкой из жароустойчивых материалов.

Во-первых, на нем не очень удобно готовить еду, а копоть и жировые отложения дадут о себе знать при каждом розжиге. Кроме того, зеркало камина и поддон очень трудно очищаются, в связи с этим практичнее будет воспользоваться переносным мангалом или барбекю, установив его подальше от беседки. А что же все-таки можно готовить в печи с камином для дачи из кирпича? Все продукты, которые можно завернуть в фольгу, пресное тесто или глину. Также, при желании на нем готовят кофе, чай или другие горячие напитки, вкус получится сказочным.

Основные принципы строительства

1. Первый ряд кладут ребром, а последующие – плашмя.
2. Основание делают минимум из двух рядов.
3. Кирпич берут цельный, без сколов и трещин.
4. Перед закладкой кирпич замачивают в воде, чтобы в дальнейшем он не забирал влагу у раствора.
5. Минимальная толщина шва – 5 мм.
6. Лишнюю смесь удаляют сразу, пока она не успела засохнуть.
7. Раствор делают без комочков и им нельзя обмазывать внутреннюю часть камина.
8. Монтаж делают в теплый период (весна или лето).
9. Строительство начинают из углов.

Для работы берут материалы высокого качества, огнеупорный раствор и нужную схему. Облицовка также играет важную роль в создании дополнительного уюта в комнате.

С чего начать монтаж?

Монтаж камина начинается с определения его веса. От того, сколько будет весить конечный продукт зависит нужно ли под него укладывать усиленный фундамент. Укреплять фундамент придется в случае, если вес камина будет превышать 500 кг. Если вы планируете облицовывать камин камнем (для лучшей сохранности тепла), то сразу накидывайте 150 кг к его весу.

Фундамент для камина бывает наливным и кирпичным. Кирпичный применяется для каминов весом до 500 кг, если камин тяжелее, нужно делать наливной.

Наливной фундамент опускается ниже уровня пола на 15 см, на крайний случай, может делаться вровень с ним. Для тяжелых больших каминов в фундамент дополнительно устанавливают арматуру. Основой для смеси служит цемент, который перемешивается с щебенкой или другим материалом (битым кирпичом, керамической плиткой).

Кирпичный фундамент делают как на первом, так и на втором этаже дома. Для него применяется прочный кирпич, который ставят на ребро. Таким образом от стены выкладывается не менее 6 рядов кирпичей. Для связки используется цемент высокой марки.

Особый фундамент делается для деревянного пола. Первоначально место под камин покрывается керамзитом слоем не менее 15 см (огнеупорный слой), затем кладется стальной лист, а после уже делается основной фундамент.

Перед тем, как приступать к созданию основной части камина, любой тип фундамента должен просохнуть не менее одной недели.

Это интересно: Самостоятельный монтаж камина — выкладываем по пунктам

Кладка печи

Как пример, рассмотрим печь с большой теплоемкостью. Ее особенность — однократная топка в течение суток.

Характеристика печи

Строительство

Материалы для постройки печи

В качестве примера взята печь двухэтажная, канальная, однооборотная, имеющая один топливник на первом этаже. Конструкция располагается на двух этажах. Ее располагают на отдельном фундаменте, построенном до уровня пола на первом этаже. Сечение топливной секции имеет в плане размер 890×1150 м, отопительные щитки — 770×1020 мм на первом этаже и 770×950 мм на втором.

Общая высота условна и исходит из высоты потолков на этажах по 3,4 м. Она с легкостью меняется, нужно только изменить численность рядов в кладке кирпича с 26 до 46 и с 60 до 82.

Порядовка печи

По размеру топливник рассчитан на одномоментную загрузку порядка 50 кг поленьев с длиной 50 см и толщиной примерно 10 см. Укладываются поленья стоймя. Газы поднимаются вверх по восходящему дымоходу. На высоте примерно 3,2 метра от уровня пола какая-то часть газов выделяется в дымообороты щитка отопления 1 этажа, а оставшаяся — поднимается к верху печи, поступая в дымообороты 2 этажа.

Опускные каналы дымооборотов щитков и первого, и второго этажа и последний подъемный канал первого этажа содержат особые теплообменные насадки, выступающие из кирпичной кладки внутрь канала. Это увеличивает поверхность теплопоглощения в дымооборотах, а также скорость нагрева кладки.

Крайние дымовые каналы на обоих этажах (60–88 ряды) имеют сечение 120×190 мм, оканчиваясь в верхнем уровне печи общей камеры (89–90 ряды). В данной камере ставятся регулирующие кирпичи, которые несут функцию распределения дымовых газов к дымооборотам этажей. Данные кирпичи имеют опору на выступы шириной в полтора-два сантиметра, которые сделаны в 88 ряду во время выкладывания каналов.

Регулировка распределения газов делается единожды во время первых пробных топок, за счет перемещения кирпичей. Этим добиваются равного обогрева кладки на первом и втором этажах. Вслед за окончательным закреплением регулировочных кирпичей окна камеры плотно закрываются и замазываются глиной.

Методика проведения работ

Технология того, как построить на даче камин, предусматривает, что если перекрытия не нуждаются в укреплении, система устанавливается на площадку, где предварительно выложен огнеупорный кирпич, плитка или лист металла с толщиной примерно 1,2 см (см. Футеровка печи).

Нужно, чтобы площадка выходила за рамки прибора по 50 см с каждой стороны. До стенки с горючими материалами не должно быть меньше метра, а из негорючих — порядка 20 сантиметров. Прежде чем топить, необходимо иметь свободное пространство от печи примерно полтора метра.
