Как сделать Щитовую баню своими руками: плюсы и минусы: пошагово

Монтаж пола каркасно-щитовой бани на даче

1. Нижний пол состоит из двух частей с уклонами 2%, направленными друг к другу. Эта конструкция предназначена для стока воды из бани. В качестве материала используются доски 20 мм толщиной, покрытые сверху рубероидом. Он крепится к основанию при помощи степлера. Лаги устанавливаются на покрышки. Между частями пола оставляется зазор в 5 см. Чтобы избежать слипания рубероида, в щель укладываются 3 металлические трубки. Зазор пола служит своеобразным приемным лотком для воды, которая при попадании с пола на слой щебня разбивается на капли и поступает в грунт.
2. Верхний пол является основным. Он изготавливается из 50-миллиметровой доски, обработанной антисептиком. Уклон пола — 1%. Лаги устанавливаются с шагом 1 м, а доски к ним крепятся шурупами, головки которых нужно утопить.

Проекты строительства

Поэтапное строительство каркасной бани может длиться всего лишь месяц. Строение из брёвен собирают в течение двух-трёх месяцев. Для кирпичной постройки необходим год. Таким образом, возведение каркасной бани – самая быстрая технология.

Проект двухэтажной постройки.

Однако  качественное каркасное строительство будет при наличии грамотных технических расчётов, схем, эскизов, чертежей – всего того, что сопровождает проект. Для пошагового строительства каркасной бани своими руками необходимо приобрести один из типовых проектов. В нём будет приведен подробный перечень строительных материалов. А также схема внутренних помещений с обозначением дверных и оконных проёмов, простенков, расположения печи.

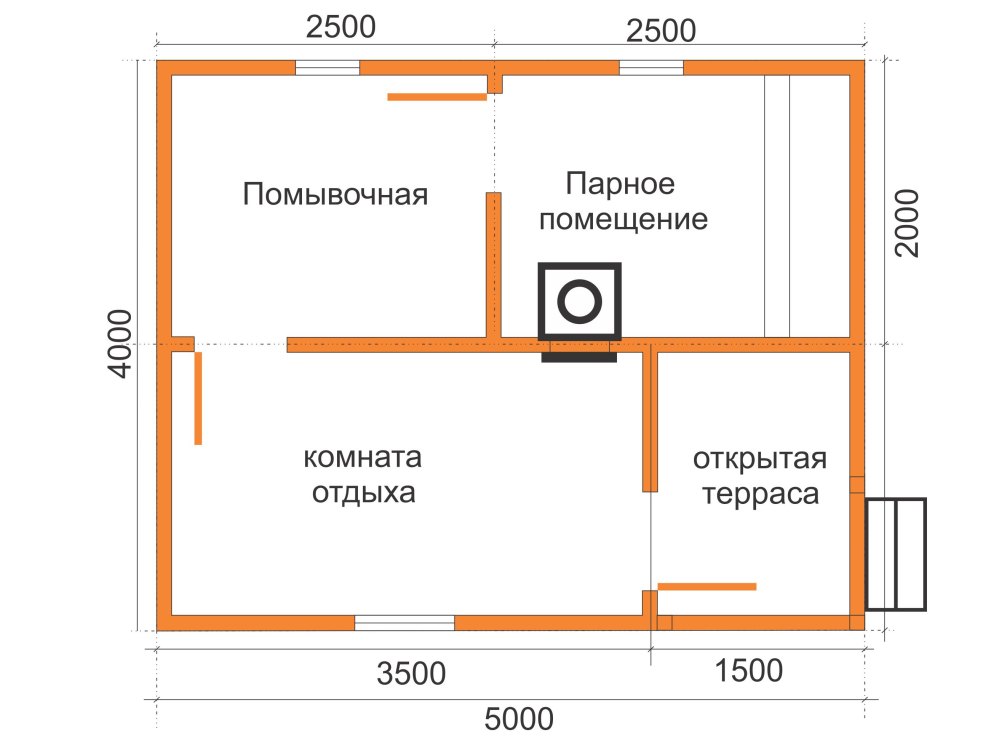

Проект постройки своими руками.

Готовый проект также делает возможным осуществить пошаговое строительство каркасной бани руками профессиональных строителей.

Пошаговая инструкция по строительству каркасно-щитовой бани

Шаг 1. Сначала определитесь и закупите все необходимые материалы, а именно:

• для фундамента – сваи или компоненты бетонного раствора (песок, щебень фракции 20*40, цемент) с последующей обработкой праймером;
• для каркаса – брус 12*12 см, доска 15*3 см, бруски 7,5*4 см;
• для внутренней и внешней отделки – вагонка, плиты цементно-стружечные (ЦСП), OSB или сайдинг;
• для теплоизоляции – минеральная вата или базальтовая плита;
• для гидроизоляции – рубероид в два слоя;
• для закрепления материала – гвозди, саморезы, металлические уголки, прочее;
• для устройства кровли – метало черепица или эврорубероид, жалоба и комплектующие для отвода дождевой воды от бани.

Шаг 2. Приступаем к фундаментным работам. Поскольку конструкция бани получится легкой, то самый оптимальный вариант фундамента — это свайный, что сэкономит затраты сил и средств. Чтобы сделать фундамент крепче, после устройства свайного фундамента проложите ленточный. Это обязательное условие для фундамента разных типов почв.

Первый цокольный брус притягивается (прикручивается) к фундаменту любыми существующими анкерными способами. После проверки уровня, поверх бруса укладывают рубероид.

Шаг 3. Важным этапом монтажа каркаса является расчет количества вертикальных стоек. Если баня небольшая (перегородок нет), то стойки находятся только по углам. Минимальное расстояние стоек 60 см, а в ходе работы следует постоянно проверять строго вертикальную установку стоек для недопущения перекоса. В этом помогут такие инструменты, как строительный уровень и отвес, а применение подкосов для стоек надежно зафиксирует положение стойки.

Утепление стен каркасно-щитовой конструкции бани просто необходимо, как и защита от влаги, поэтому проводим тепло– и гидроизоляцию.

Шаг 4. Установка крыши, которая чаще всего бывает двускатной, также требует утепления, гидроизоляции и возведения потолка.

От чердачного помещения в каркасно-щитовой бане следует отказаться, легкая конструкция может не выдержать лишней нагрузки. Далее представлена крыша бани в разрезе.

Шаг 5. Монтаж перегородок и напольного покрытия, которое зависит от типа фундамента. Предпочтительным устройством пола является настил досок под небольшим углом для слива воды в канализацию.

Шаг 6. Заключительные работы по установке дверей и окон.

Шаг 7. Облицовка стен бани отделочными материалами. Внутри может быть вагонка, закрепленная гвоздями или скобами. Снаружи баню обшивают разной отделкой:

• ЦСП (1,25 м) — негорючие, прочные и водостойкие плиты;
• OSB (1,22 м) – при таком размере плита четко становится между вертикальными стойками каркаса и не нуждается в подрезке. Дополнительной отделки OSB не требует, поскольку плита гладко зашлифована.

Разница между этими двумя плитами еще и в наличии инструментов для закрепления. Чтобы работать с плитами ЦСП вам понадобится болгарка, а в материале нужно будет еще просверлить отверстие. Монтаж OSB ближе к столярной работе.

Для создания более привлекательного внешнего вида бани обшейте ее ондулином или листовым оцинкованным профилем.

Сборка щитовой бани

От того, насколько качественно была собрана щитовая баня своими руками, напрямую зависит срок ее службы. Одним из ключевых условий долговечности деревянных материалов является их обработка антисептиком и специальными пропитками, предотвращающими гниение дерева и появление плесени, не говоря о грызунах и насекомых.

Кроме того, дерево нужно обязательно пропитать антипиренами

Важно, чтобы дерево не вбирало в себя влагу из почвы, поэтому фундамент необходимо в обязательном порядке накрыть гидроизоляционным материалом (чаще всего для этого используется рубероид)..  Далее наступает пора обустройства цокольного уровня. Для щитовых бань хорошо подходят балки из хвойного дерева с сечением, превышающим 20 см

Для щитовых бань хорошо подходят балки из хвойного дерева с сечением, превышающим 20 см.

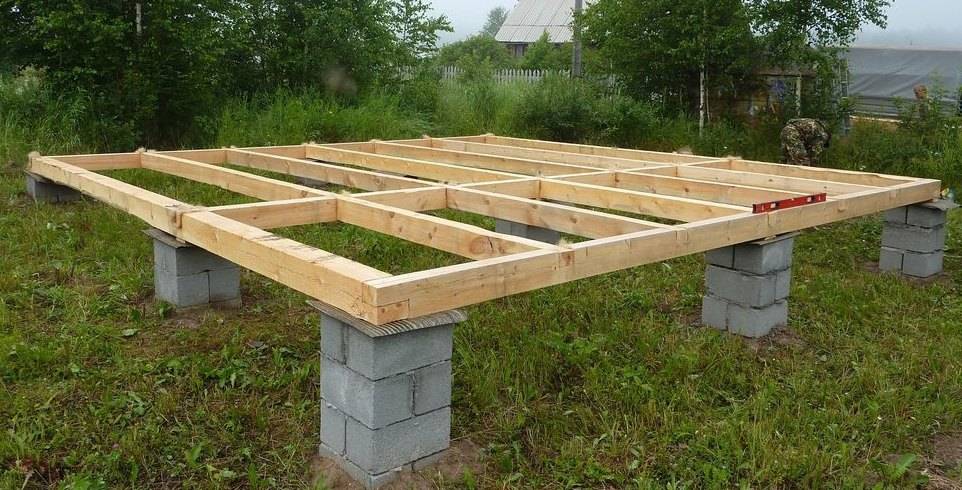

 Далее наступает пора обустройства цокольного уровня. Для щитовых бань хорошо подходят балки из хвойного дерева с сечением, превышающим 20 см.

Алгоритм действий при создании обвязки выглядит таким образом:

Брусья необходимо класть поверх фундамента по периметру и крепиться на углах с подпилом на половину бруса. Там, где балки соединяются, у одного бруса срезается нижняя часть вдоль бревна, а у другого – верхняя часть. В результате подобный паз очень хорошо соединяется и фиксируется.
Установив цокольную обвязку и соединив ее, нужно проверить, правильно ли установлены все элементы конструкции

Важно учитывать вертикальное и горизонтальное выравнивание. В том случае, когда столб слишком низкий, его стоит поднять при помощи бетонной стяжки или рубероида.
Для фиксации обвязочного контура и фундамента используются анкеры, углубленные в основание не менее чем на 10 см. Закончив обвязку, к цоколю крепятся несущие вертикальные опоры.
Монтировать несущие опоры нужно на углах постройки и в тех местах, где будут устанавливаться внутренние перегородки

В качестве вертикальных опор обычно используется брус сечением не менее 10 см. Для фиксации этих балок обычно используются стальные уголки или врубки. Если обвязка соединялась нагелями, то несущие балки достаточно будет натянуть на оставшиеся выпуски.
В процессе монтажа обвязка контура сверху отсутствует, а балки зафиксированы только снизу. Чтобы предотвратить излишнюю нагрузку на крепления и сохранить вертикальное выравнивание, стоит установить временные распорки.
Процесс установки распорок не отличается от монтажа основных опор, а все отличие сводится к тому, что в качестве временных элементов подбираются балки с меньшим сечением. Дистанция между распорками должна составлять около 0,5-1 м.
Обвязка верхнего уровня выполняется по такому же алгоритму, как и обустройство цоколя. При монтаже нужно обязательно следить за выравниванием конструкции. Фиксация верхней обвязки к несущим балкам выполняется при помощи гвоздей и металлических уголков.

Закончив обвязку, к цоколю крепятся несущие вертикальные опоры.
Монтировать несущие опоры нужно на углах постройки и в тех местах, где будут устанавливаться внутренние перегородки. В качестве вертикальных опор обычно используется брус сечением не менее 10 см. Для фиксации этих балок обычно используются стальные уголки или врубки. Если обвязка соединялась нагелями, то несущие балки достаточно будет натянуть на оставшиеся выпуски.
В процессе монтажа обвязка контура сверху отсутствует, а балки зафиксированы только снизу. Чтобы предотвратить излишнюю нагрузку на крепления и сохранить вертикальное выравнивание, стоит установить временные распорки.
Процесс установки распорок не отличается от монтажа основных опор, а все отличие сводится к тому, что в качестве временных элементов подбираются балки с меньшим сечением. Дистанция между распорками должна составлять около 0,5-1 м.
Обвязка верхнего уровня выполняется по такому же алгоритму, как и обустройство цоколя. При монтаже нужно обязательно следить за выравниванием конструкции. Фиксация верхней обвязки к несущим балкам выполняется при помощи гвоздей и металлических уголков.

Ленточный фундамент

Такое основание обустраивают, когда на приусадебном участке пучинистая почва.

Работу по его строительству выполняют пошагово:

1. На участке производят разметку и выкапывают траншею, у которой ширина равна 40 сантиметрам, а глубина составляет примерно 50 сантиметров.
2. Яму заполняют песком послойно до достижения уровня земли, каждый раз утрамбовывая и поливая водой для плотной усадки.
3. Сооружают опалубку высотой 50 и шириной 30 сантиметров. Для большей прочности делают ее армирование, используя прутки и металлические трубы.
4. Заливают бетонный раствор за несколько подходов (не давая высохнуть предыдущему слою) или за один раз.
5. Поверх бетона с целью гидроизоляции каркасных стенок настилают рубероид.

Кровля каркасной бани

В видео подробно показано, как выполняется обрешетка кровли. Для ее сооружения подойдут те же доски размером 5х15 см. Поверх обвязки кровли крепится так называемый мауэрлат. Его делают из того же бруса 10х10 см. Мауэрлат выполняет функцию несущего основания кровли. Стропильную систему можно собрать и на земле, после чего поднять ее наверх и закрепить на мауэрлате. Сверху обрешетка и контробрешетка обшивается листами фанеры (вместо нее можно использовать плиты OSB). В качестве внешнего покрытия лучше всего использовать мягкие кровельные материалы, например, гибкую черепицу. С ними легче работать; к тому же они легче по весу, дольше служат и надежно защищают баню от осадков.

Поэтапное строительство

Пошаговая инструкция строительства каркасной бани своими руками начинается с постройки надежного фундамента. Так как каркасная баня является лёгким строением, то ее стены создают незначительное давление на грунт. Поэтому каркасная технология бани не требует сооружения большого заглубленного фундамента. Достаточно выполнить основание в виде мелкозаглубленной ленты.

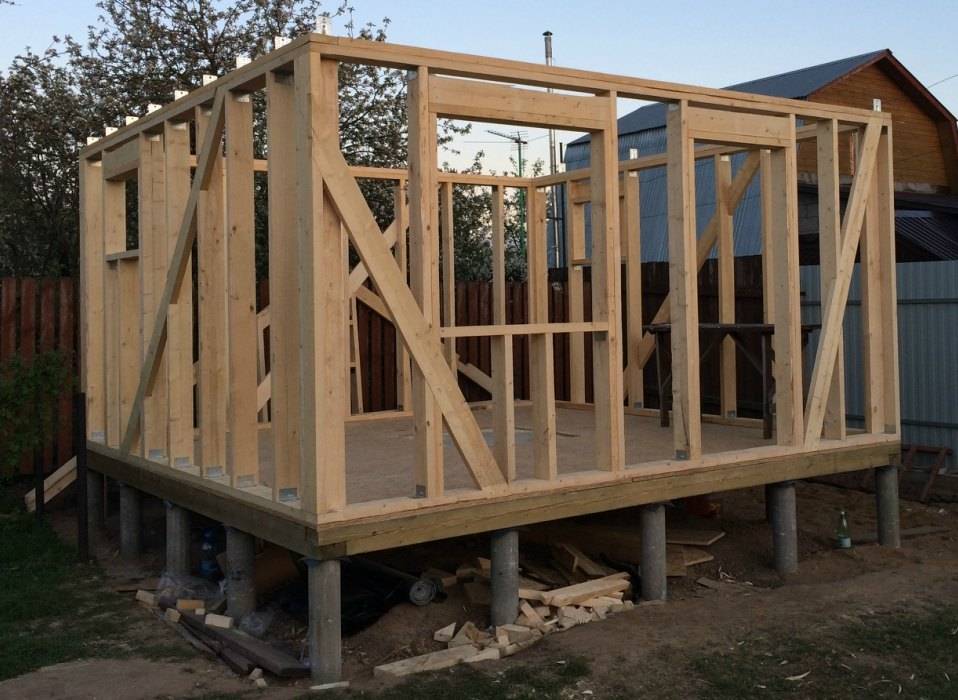

Свайный фундамент.

Также фундамент каркасной бани может быть свайным. Такая баня будет стоять на опорах и может быть «приподнята» над поверхностью земли. Также свайная конструкция является единственно возможным фундаментом для бани на берегу реки.

На заметку
Если в бане предусматривается тяжёлая кирпичная печь, то под неё также закладывают фундамент.

Строительство каркасной бани своими руками на видео демонстрирует процесс сборки от фундамента на сваях до крыши.

Стены в постройке

Традиционно стены бани выполняют деревянными. Технология строительства каркасной бани позволяет заменить часть сечения стены более дешёвым и лёгким утеплителем. Чтобы предупредить его намокание, теплоизолирующий материал качественно закрывают пароизоляционной плёнкой или алюминиевой фольгой.

На заметку
Защита теплоизолятора продлевает его долговечность и обеспечивает сохранность теплоизолирующих свойств. А также ограничивает испарения синтетических компонентов внутрь парной.

Деревянными в стенах каркасной бани остаются стойки каркаса, а также внутренняя и наружная обшивка. Внутреннюю стену часто обустраивают деревянной вагонкой. Наружную – деревянным профилированным брусом. Внутреннее пространство между наружной и внутренней стеной занимает утеплитель.

Устройство стены.

Между фольгой, закрывающей минеральную вату, и обшивкой стены оставляют воздушную прослойку толщиной 20-40 мм. Эти миллиметры пустого пространства необходимы для вентиляции. Через полученный воздушный зазор выходит влага, которая во время протапливания бани конденсируется на фольге.

Для организации вентзазора подбирают такую толщину стоек каркаса, чтобы они были шире утеплителя на 40-50 мм. Или монтируют поверх каркаса обрешётку из деревянных брусков. После к обрешётке крепят стеновую вагонку для качественной отделки парной.

Направление крепления вагонки может быть вертикальным или горизонтальным. Горизонтальное расположение имеет преимущество: при необходимости замены подгнивающих или почерневших досок, можно поменять только нижние планки (процесс гниения часто распространяется снизу). При вертикальном креплении планок необходимо менять всю внутреннюю обшивку целиком.

Видео с пошаговым строительством каркасной бани руками хозяев демонстрирует процесс сборки каркасных стен.

Утепление при строительстве

К материалам для строительства каркасной бани, парной, сауны выставляют несколько требований.

• Они должны качественно сохранять тепло.
• Выдерживать температуру нагрева до 100-120 °C без оплавления и потери свойств.
• Иметь минимум синтетических испарений.

Утепление на основе пенопласта.

Соблюдая инструкцию по строительству каркасной бани, часто используют два слоя утеплителя для надёжного изолирования теплопотерь. Их располагают так, чтобы стыки разных слоёв не совпадали друг с другом. Такое утепление гарантированно защищает пространство бани от холода и потерь тепла.

Для теплоизоляции бань часто используют минеральную базальтовую вату, спрессованную в маты или плиты. Прессованная форма ватного утеплителя менее подвержена усадке в сравнении с ватой в рулоне. Натуральные базальтовые волокна отличаются негорючестью, термостойкостью. Кроме того, базальтовая вата имеет в составе минимум синтетических компонентов, не создаёт вредных испарений.

На заметку
150 мм минваты заменяют 500 мм деревянного бревна. В большинстве случаев бывает достаточно 100 мм ватного утеплителя. А иногда – даже 50 мм (в относительно тёплом климате, южных регионах).

Пошаговая инструкция строительства каркасной бани запрещает использование пенопластовых плит для теплоизоляции стен парной комнаты по причине большого количества синтетических испарений, а также из-за возможности их оплавления при нагреве. Пенопласт можно использовать для теплоизоляции стен комнаты отдыха и душевой.

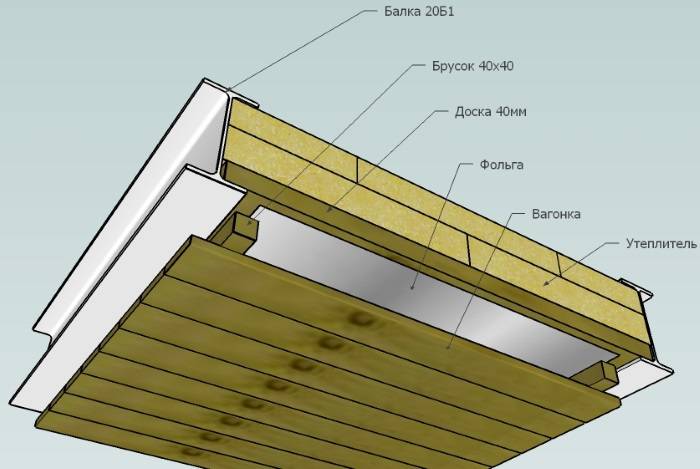

Утепление парной.

После монтажа утеплителя между стоек каркаса его закрывают с внутренней стороны пароизоляцией — полиэтиленовой плёнкой, фольгой. С наружной стороны утеплитель закрывают специальной пароизолирующей мембраной.

Пол

Летние каркасные бани могут использоваться только в теплое время года. В них не предусмотрено системы отопления, а устройство полов отличается простотой.

Всесезонные каркасные бани — это основательные, хорошо отапливаемые конструкции с надежными многослойными полами.

Они строятся в тех случаях, когда предполагается их постоянное использование, в том числе и в холодное время года.

В летних банях принято обустраивать протекаемые полы. Такая система представляет собой деревянные щиты на основном напольном покрытии с техническим зазором между деревянными рейками в 2-3мм. Это позволяет струям воды спокойно стекать в обустроенное надлежащим образом подполье и отводиться в яму или септик.

При решении вопроса, как сделать каркасную баню пригодной к использованию круглый год, главный акцент делается на долговечность и максимальный срок эксплуатации всех элементов. Полы в таких строениях делаются непротекаемого типа.

В строительстве часто применяется термин «конструкционный пирог». Им обозначается совокупность всех элементов, входящих в конструкцию. Рассмотрим пирог пола каркасных бань:

1. черновой пол;
2. слой гидроизоляции и ветрозащиты;
3. слой утеплителя;
4. слой щитового покрытия лаг;
5. слой пенополистирола;
6. пароизоляция;
7. арматурная сетка;
8. система теплого пола;
9. бетонная стяжка;
10. финишное напольное покрытие.

Чаще всего при изготовлении каркасной бани своими руками нижняя обвязка устанавливается на уже имеющийся фундамент. Она представляет собой брус сечением от 100*100 мм до 150*200 мм (в зависимости от толщины стен и размеров всего строения). Он укладывается по всему периметру сооружения и под несущие перегородки. Именно нижняя обвязка служит основанием для возведения стен и монтажа пола.

Монтаж полов каркасной бани начинается с устройства чернового пола. Для этого:

1. К нижней части лаг крепятся бруски сечением 50*50 мм;
2. На них укладываются доски чернового пола и укрываются слоем гидроизоляции и ветрозащиты. Это поможет защитить пол от воздействия природных явлений и образования конденсата в его слоях;
3. Поверх мембраны ветрозащиты укладывается утеплитель. Чаще всего при строительстве каркасных бань применяют удобную в использовании эковату или минеральную базальтовую вату;
4. Поверх лаг монтируется щитовое покрытие. Чаще всего это ОСП толщиной 18 мм. Тут же следует иметь в виду расположение печи в парилке.Если конструкция не предполагается тяжелой, ее фундамент монтируют прямо на щитовом покрытии, предварительно укрыв необходимую площадь огнеупорным асбестовым листом;
5. Далее следует укладка второго слоя утеплителя толщиной не менее 50 мм. Это может быть пенопласт повышенной плотности, либо пенополистирол;
6. Поверх утеплителя укладывается пленка пароизоляции и арматурная сетка;
7. Следует прокладка контуров системы теплого пола(если он запланирован) и заливается стяжка;
8. Монтируется финишное напольное покрытие (как правило, это обычная деревянная доска либо нескользящая кафельная плитка).

— т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться

Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д. — т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться.

Возведение фундамента

Как и любые строительные проекты, возведение бани своими руками начинается с создания чертежа.

Каркасная технология позволяет строить здания любой конфигурации, поэтому проекты бань отличаются и по размеру строительной площади, и по количеству и расположению помещений.

Как правило, проекты каркасных бань отражают дополнительные пожелания будущих владельцев зданий — наличие душевой, дровяника, открытой террасы.

Отзывы новичков-строителей подтверждают: чем проще конфигурация каркасной бани, тем легче ее сделать своими руками.

Видео:

На первом этапе строительства необходимо выбрать и расчистить участок, на котором будет располагаться каркасная баня, и подготовиться к возведению фундамента.

Несмотря на то, что каркасная конструкция достаточно легкая, строительство фундамента все же потребуется — это позволит уберечь будущее здание от сырости.

Выбор типа фундаментного основания каркасной бани зависит от свойств грунта. Если почва неустойчива, склонна к размыванию или осыпанию, то можно сделать ленточный фундамент.

Но так как каркасная баня не создает большой нагрузки, то проще и выгоднее сделать столбчатый фундамент.

Для возведения столбчатого фундамента своими руками не нужна спецтехника или бригада специалистов.

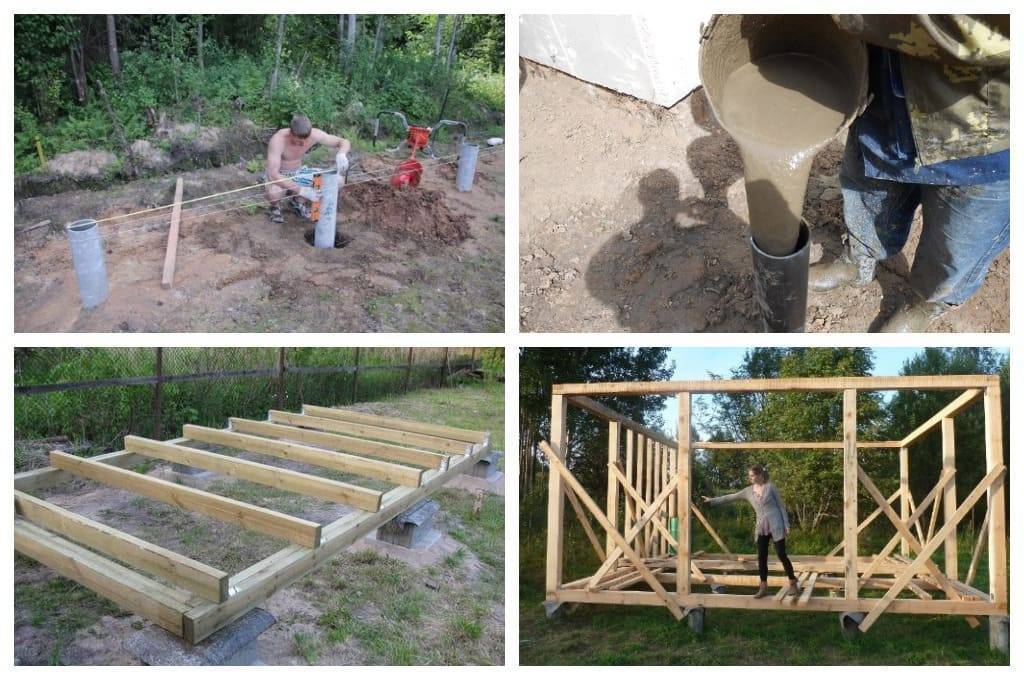

Пошаговая инструкция строительства столбчатого основания выглядит так:

• выравнивают участок, где будет проходить строительство;
• отмечают места расположения столбиков согласно проекту;
• на месте каждой отметки бурят скважины глубиной до 1,5 м и диаметром 20 см;
• в каждую скважину устанавливают асбоцементную трубу диаметром не менее 10 см, засыпают песком, утрамбовывают;
• основание каждой трубы заливают цементным раствором. Пропорции приготовления раствора — ведро цемента марки М200, 4 ведра песка, 7 ведер мелкого щебня;
• с помощью уровня на необходимой высоте определяют горизонтальную плоскость, делают отметки на столбах и по ним обрезают трубы;
• внутреннее пространство труб доверху заполняют цементным раствором.

Обшивка каркаса

Чтобы баня хорошо сохраняла тепло в любое время года, нужно правильно выполнить теплоизоляцию стен. В роли утеплителя можно положить минеральную вату, но пенополистирол, который совершенно не впитывает влагу, более надежен и долговечен. Материал плотно укладывается между стойками каркаса, плиты пенополистирола проклеиваются между собой строительным скотчем. С внешней стороны утепления натягивается гидроизоляция, для этого можно воспользоваться полиэтиленовой пленкой. С внутренней стороны выполняет крепление пароизоляции. Подходящим материалом станет изолон, его фольгированный слой направляется внутрь бани, стыки проклеиваются специальным скотчем.

Размер щита

Для внешней обшивки стен применяют доску или OSB плиты. Декорировать баню можно сайдингом или блок-хаусом. В качестве внутренней обшивки используют доски лиственных пород деревьев: ольхи, липы, осины. Вагонка из хвойных деревьев сосны или ели стоит дешевле, она отлично подойдет для комнаты отдыха и моечной.

Возведение каркасно-щитовой бани не занимает много времени и не предполагает существенных денежных затрат. Прежде чем приступить к работе, можно посмотреть видео, повествующие об этапах работы.

Рекомендуем прочитать:

• печь для бани своими руками из металла;
• как сделать полок в бане размеры;
• бетонная купель для бани своими руками.

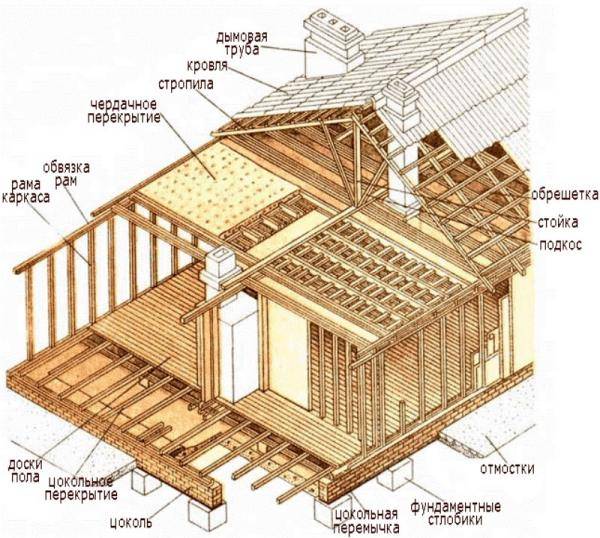

Каркасно-щитовая конструкция для бани: особенности проекта

Простой каркас из деревянных брусьев, зашитый утепленными щитами, — это и есть каркасно-щитовая баня.

Преимущества и слабые стороны

Несомненными достоинствами конструкции считаются низкая стоимость материалов, скорость возведения, простота строительных работ, минимальная усадка, низкая теплопроводность и очень быстрая прогреваемость материала. Из минусов стоит отметить стыки между щитами. Они, впрочем, при адекватной организации пароизоляции и минерального утепления не буду мешать, так как конструкция станет герметичной.

Кому подойдет щитовая баня? Если вы не располагаете большим бюджетом и стремитесь к быстрой стройке, этот вариант для вас. Минусом считается недолговечность проекта, всего 10 — 15 лет, тогда как дорогостоящая баня из сруба прослужит всю жизнь. Сама конструкция весит немного, поэтому ее ставят на столбчатый фундамент, столбы при этом размещают под углами здания, в местах пересечения внутренних стен и под их краями.

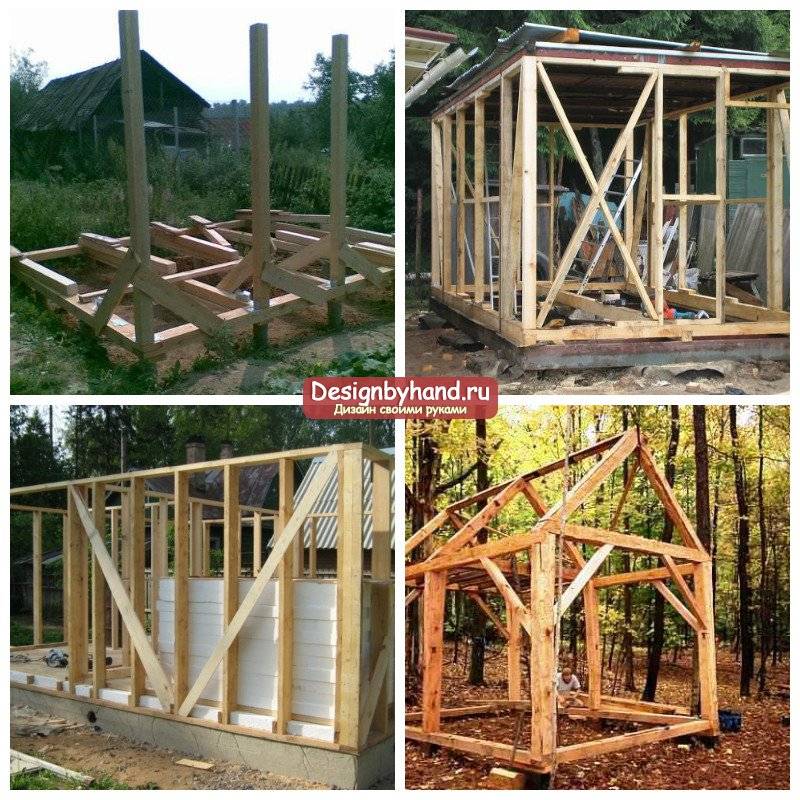

Как собирать каркасно-щитовую баню

Сборка каркаса щитовой бани начинается с обработки древесины антисептиком для защиты от гниения, насекомых и грибка. Обработка антипиренами всех несущих конструкций и отделки крайне желательна для обеспечения пожарной безопасности. Столбы покрывают рубероидом во избежание чрезмерной влажности.

Далее каркас щитовой бани собирается в такой последовательности:

• цокольная обвязка;
• несущие стойки;
• монтаж верхней обвязки и потолка;
• обшивка стен (послойно — внутренняя обшивка, деревянный каркас, пароизоляция, утеплитель, гидро- и ветроизоляция и внешняя обшивка);
• кровля.

Если изучить отзывы владельцев о каркасно-щитовых банях, обнаруживается масса позитивных впечатлений. Всего несколько дней на сборку, экономичность печи при достаточной мощности, возможность приобретения готовой каркасно-щитовой конструкции — главные положительные моменты, о которых рассказывают владельцы таких бань.

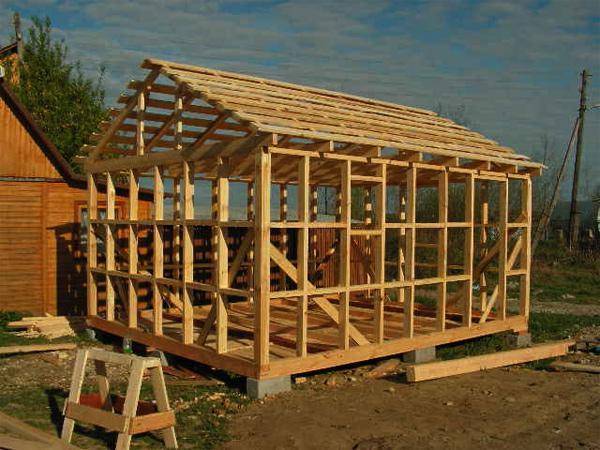

Возведение каркаса для дачной бани

Каркас является основой строительства бани на даче. Он состоит из верхней и нижней обвязок, стоек и перекладин. Заготовка его элементов с соответствующими размерами выполняется перед монтажом. При сборке они соединяются металлическими уголками, шурупами и при помощи опор. Брус с сечением 100х100 мм применяется для нижней обвязки. Соединение ее элементов выполняется врубкой «в четверть». Стягивающие шурупы фиксируют все стыки. Крепить нижнюю обвязку к фундаменту из покрышек не нужно, а изолирующая прокладка между ними потребуется. Она изготавливается из двух слоев рубероида. Весь брус обвязки обрабатывается антисептиком.

Для стоек каркаса используется доска сечением 100х50 мм. Она вставляется в опоры из металла, которые предварительно крепятся шурупами к нижней обвязке каркаса. Головки шурупов должны быть под ключ. Монтаж каркасных стоек начинается с угла. Угловая стойка после ее монтажа по отвесу и уровню закрепляется раскосами.

После этой процедуры аналогично устанавливается вторая угловая стойка. Обе стойки связываются одной доской, которая служит в качестве направляющей для монтажа промежуточных вертикальных элементов. Угловые стойки рекомендуется выполнять из двух досок. Это позволит увеличить прочность каркаса и создать удобство для его последующей отделки.

Промежуточные стойки после проверки их вертикальности соединяются перекладинами в их верхней и средней части. Так как размер плит утеплителя для бани составляет 100х60 см, стойки нужно устанавливать с шагом 65 см. Верхняя перекладина устанавливается на расстоянии метра от среднего элемента. Такой способ монтажа каркаса обеспечит плотную укладку утеплителя без подрезки.

Окно можно устанавливать на две поперечные перекладины, закрепленные на стойках. Монтаж стоек на входе в баню выполняется с учетом размера дверной коробки.

Верхняя обвязка выполняется из досок 100х50 мм после контроля стеновых диагоналей. Угловые стыки изготавливаются путем подрезки досок обвязки под 45 градусов. Их неподвижность обеспечивается накладкой Г-образных пластин. Крепление обвязки к верхним перекладинам производится шурупами. Назначение верхней обвязки — это распределение нагрузки от кровли и потолка бани между стойками каркаса.

Завершает его возведение монтаж потолочных балок. Они необходимы для сборки кровли и устройства потолка. Балки изготавливаются из досок 100х50 мм, установленных на ребро, и фиксируются над стойками металлическими уголками. К торцу каждой балки добавляется брусок 50х50 мм для закрепления на потолке обшивки из вагонки.

Без потолка и стен готовый каркас может показаться недостаточно жестким, но это нормально. Обивка досками его стен и потолка даст всей конструкции множественные связи, щитовая баня на даче станет массивной и прочной.

Как построить баню на каркасной основе

Предварительно спроектируйте место расположения печи, дымохода, вентиляции, веранды и подберите вид кровли.

Фундамент и нижняя обвязка

Теперь по поводу фундамента, нижней обвязки и возведения стен:

1. Под легкую конструкцию каркасника подойдет бюджетный столбчатый фундамент из асбестоцементных труб с бетонной заливкой. Понадобятся 4-метровые асбестоцементные трубы диаметром 100 мм и раствор для заливки из цемента, мелкого щебня, просеянного песка и воды. Сперва трубы нарезают на одинаковые половинки, затем вставляют в пробуренные бензобуром скважины (глубина 1,5 м; диаметр 200 мм). Далее засыпают и утрамбовывают песок, а на финальном этапе заливают бетонной смесью.
2. Нижнюю обвязку организовывают из нескольких обрезных досок 150х50 мм в сечении, сколоченных между собой. Лаги для настилки пола из досок врезаются в обвязку после. Для гидроизоляции подойдут отрезки рубероида. Для дополнительной прочности лаги и обвязка крепятся на трубах фундамента металлическими пластинами, замурованными предварительно. В финале конструкцию обрабатывают раствором для защиты от гниения и насекомых.

Возведение стен и крыши в каркасной конструкции

Когда древесина отлежится и хорошо просохнет, начинается подготовка каркасных стоек и деталей стропильной системы для крыши. Проводится разметка мест монтажа каркасных стоек. Окончательная сборка делается так:

1. Монтируются две угловые стойки и несколько промежуточных.
2. Строго по уровню на шурупы производится обшивка ориентировано-стружечными плитами от одного выбранного угла.
3. Остальные стойки выставляются и обшиваются по тому же принципу.

Цельная конструкция получается в результате последовательного добавления стоек и прикрепления к ним ОСП-плит. Дверные и оконные проемы при этом учитываются сразу.

Возведение кровли

Кровля делается следующим образом:

1. Все стропильные конструкции собираются на земле по единому шаблону.
2. После сборки они поочередно поднимаются на крышу, у каждой есть своя стойка, над которой производится установка.
3. Перед монтажом последней фермы размечают форму листов осп для будущей обшивки фронтона.
4. Для удобства сборочных работ на балки стелют временные перекрытия из обычных досок.
5. Вентилируемая крыша считается лучшей по функционалу, поэтому специальная пленка укладывается между стропилами и контрбрусом, а непосредственно на брус набивают обрешетку.
6. Одним из самых желательных материалов для крыши является ондулин.

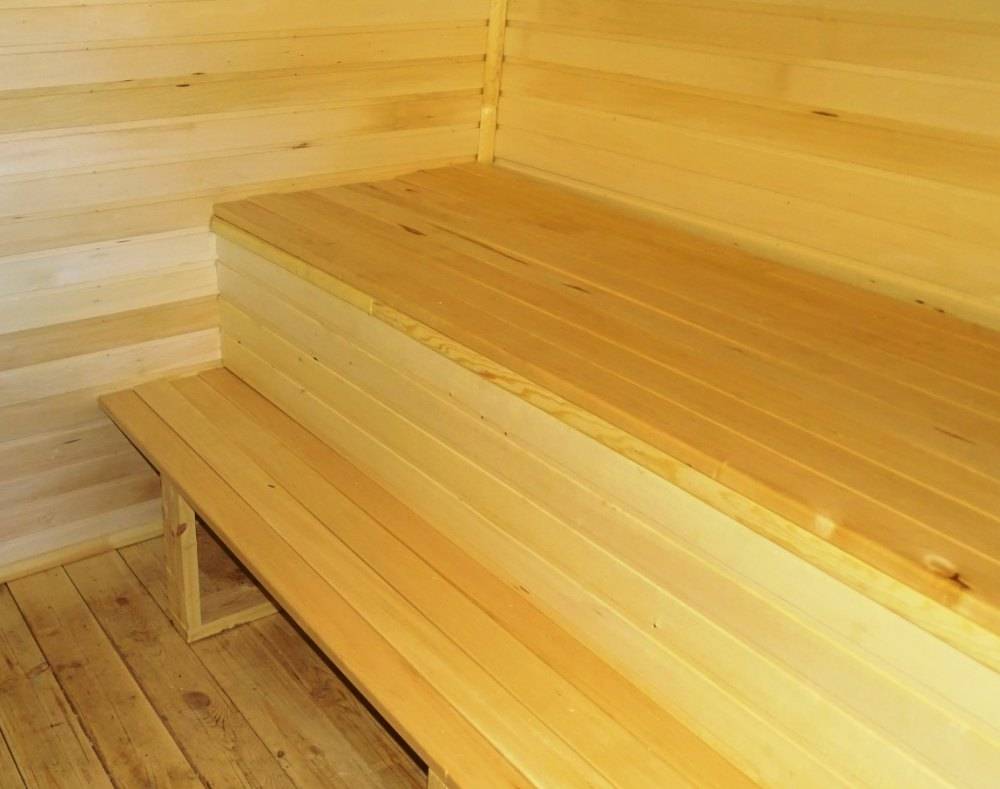

Отделка бани-каркасника

Наружная обшивка еловыми или сосновыми досками — оптимальный и визуально привлекательный вариант. Горизонтальное положение элементов обеспечивает устойчивость и дополнительную жесткость каркасной бани. Иногда доски размещают встык с монтажом гидро- и теплоизоляции под обшивку.

Внутреннюю обшивку делают для защиты от влияния окружающей среды. Для чернового потолка также подойдут листы ОСП, которые использовали ранее. Три слоя утеплителя понадобится для уменьшения теплопередачи. Простенки парной закрываются экранной фольгой, а оставшиеся — пергамином.

Далее доски лицевой стороной прибивают к лагам, на данном этапе можно сэкономить и повторно использовать леса. Печь-каменку ставят в парилке, а котел-нагреватель — со стороны предбанника. Ради соблюдения пожарной безопасности рекомендуем выложить кирпичную стену между парилкой и зоной отдыха.

Каркас щитовой бани

Каркас щитовой бани изготавливается из дерева и предварительно проходит обработку для усиленной защиты от влаги, грибков и механических повреждений. Если сэкономить на защите древесины, то постепенное гниение приведет к разрушению материала и значительному снижению срока службы постройки.

Об этих смесях мы уже рассказывали в публикации Как выбрать пропитку для внутренних работ.

Антисептические и огнеустойчивые смеси наносят в два слоя, чтобы надежно пропитать структуру материала. Строительство начинают с цокольной обвязки, для которой подойдет брус с сечением от 20 см. Он укладывается по периметру на столбы, созданные во время строительства фундамента.

Между брусом и столбчатыми опорами обязательно проложите лист рубероида, чтобы защитить брус от гниения в месте контакта с бетоном. Брус крепится к опорам с помощью анкеров и надежно фиксируется. При этом нужно контролировать горизонтальность с помощью строительного уровня. От правильности монтажа нижнего пояса будет зависеть геометрия всего каркаса.
