Как сделать стропильную систему крыши: устройство конструкции и составные узлы двухскатной крыши с мансардой своими руками: Пошагово

Угол наклона

Минимальный угол наклона кровли относительно параллели земли – 5 градусов. Однако, его зависимость исходит от выбранного кровельного материала. В этом качестве используют традиционный шифер, профлист, гибкую и металлочерепицу.

Руководствуются следующим правилом: чем круче скат, тем фактурнее может быть кровля.
От 5 градусов для настила рулонной защитной изоляции кровли. Имеет значение количество слоев – до 15 градусов трехслойные покрытия, выше – двух- и однослойные.

• От 6 – ондулин.
• От 11 – шифер.
• От 12 – профнастил.
• От 14 до 20 – металлочерепица.
• От 15 до 45 – мягкая кровля.

Таким образом, образовавшиеся осадки – снег, вода – не будут задерживаться на поверхности, хотя для полной очистки требуются собственные усилия или привлечение специалистов для монтажа системы «Антилед».

Угол наклона

При определении угла установки скатов учитывают ветровую нагрузку и массу осадков, которые будут скапливаться на поверхности. При увеличении угла снижается вес снега или воды, попадающей на кровлю, но одновременно растет сопротивление ветру с одновременным увеличением шума. При определении угла следует учитывать характеристики отделочных материалов и требования заводов. Оптимальным является значение в пределах 30…45°.

Минимальный угол наклона скатов в зависимости от материала:

от 6°	При монтаже ондулина
от 10°	При креплении мягких рулонных материалов
от 12°	При укладке профильного листа
от 14°	При отделке скатов металлической черепицей
от 20°	При укладке шифера или черепицы (жесткой или мягкой)

Угол наклона скатов зависит от материала крыши и ветровой нагрузки.

Особенности двускатной крыши

Кровля состоит из наклонных плоскостей, соединенных в верхней точке горизонтальной балкой. Стандартная схема с симметричными скатами, расположенными под углом до 60°, отличается простотой расчета и сниженной нагрузкой на стены дома.

Встречаются варианты с асимметричными или ломаными плоскостями, позволяющие увеличить угол между скатами и нарастить объем чердака. Иногда встречается комбинированная кровля, состоящая из нескольких двускатных крыш, соединенных в единый комплекс.

Преимущества

Преимущества кровли с парой скатов, отмечаемые владельцами жилых домов:

Простота конструкции и ускоренный монтаж
Сниженный расход строительных материалов
Равномерное распределение нагрузок, обеспечивающее ресурс каркаса на уровне 40–50 лет
Наличие чердака, подходящего для создания жилых или технических помещений
Защита от скопления дождевой воды или снега
Простота обслуживания и ремонта

Кровля с парой скатов имеет простую конструкцию и ускоренный монтаж.

Тонкости крепления ног

Стропильные ноги крепятся в верхней и нижней части системы, существуют разные способы фиксации.

Нижняя часть

Стропильная нога фиксируется к мауэрлату или непосредственно к перекрытиям.

К мауэрлату можно закреплять стропила двумя способами:

• жестким – для наслонного типа, стропильная нога жестко закрепляется за счет врубки или доборного бруска, и крепежа;
• скользящим – крепежные элементы «салазки» или уголки с овальными отверстиями для крепежа, позволяют стропильной ноге слегка двигаться.

В качестве крепежа используют различные гвозди, шпильки с накладками из металла, а также скобы с гвоздями, гвоздевые стальные полосы с рядами зубьев. Актуальны кронштейны, саморезы, болты.

Верхняя часть

В коньковой части стропила тоже можно закреплять двумя разными способами:

• встык – спиливается под требуемым углом верхушка стропила и две противоположные ноги упираются стыками в точках спила, возможно, соединение крепежом (например, гвоздями 15 см) под углом;
• внахлест – крепеж между боковыми плоскостями шпильками;
• к коньку – крепеж делают непосредственно на коньковом брусе, стропила друг на друга не опираются.

Крепежные элементы должны соответствовать толщине скрепляемых модулей, иметь противокоррозийное покрытие.

Как обойтись без сложных расчетов?

Чтобы не погружаться в сложные инженерные расчеты, при которых можно допустить ошибку некомпетентному человеку, можно обратиться с профессионалами или специальному строительному калькулятору в интернете, который даст квалифицированный расчет, согласно занесенным параметрам дома.

Применение таблиц технической литературы ГОСТ также дадут ответ на требуемые вопросы.

Типы стропильных систем

Самым используемым и до сих пор очень популярным является двускатная крыша. Это самая простая форма с точки зрения строительства.

Еще одним преимуществом двускатных крыш является возможность большого чердака, который может быть освещен фасадными окнами в фронтонах в сочетании с мансардными окнами, что невозможно, например, с шатровыми или шатровыми крышами. Двускатная крыша также обеспечивает самое большое пространство из всех упомянутых на чердаке.

Устройство несущих конструкций двускатной крыши зависит в основном от:

1. Форма крыши: классическая треугольная, вальм, полушатер, мансарда и т. д.
2. Уклон крыши.
3. Расположение несущих стен внутри планировки.

Со статической точки зрения элементы фермы характеризуются наклонными элементами (стропилами), испытывающими давление и изгиб. При больших уклонах стропил (например, 50° ÷ 60°) нагрузка от кровельной обшивки передается в основном давлением. При меньших наклонах (например, около 30°) изгибающая нагрузка преобладает.

Конструкции стропильной системы различаются в основном по дизайну или инженерному решению и по материалам.

По дизайну:

По материалам:

• Деревянная;
• Стальная;
• Железобетонная.

Элементы конструкции мансардной крыши

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

• мауэрлата;
• стропильных ног или стоек из балок;
• вертикальных стоек;
• прогонов;
• конькового бруса;
• обрешетки;
• дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Необходимость использования контрреек и монтажа контробрешетки

Еще со школьных лет, всем нам известно, что теплый воздух поднимается вверх. Зачастую, он содержит в себе немалое количество влаги, которая способна негативно сказываться на состоянии различных конструкций и материалов, входящих в состав крыши любого строения. Профессиональные строители знают, что теплый воздух, поднимающийся на чердак зданий из помещения, должен выходить в атмосферу, а не осаживаться на кровельных материалах, тем самым образовывая конденсат, становящийся причиной гниения древесины и ржавления металла.

Чтобы избежать подобного развития событий, кровельный пирог должен иметь вентилируемый зазор, который обустраивается с помощью контробрешетки. В качестве материала изготовления контробрешетки используется контрбрус.

Подобные элементы кровельного пирога должны иметься на всех крышах, за исключением плоской кровли. Грамотно установленные элементы контробрешетки, гарантируют отличное вентилирование кровли, и как следствие, ее продолжительный срок службы.

Уcтaнoвкa чepeпичнoй кpoвли

Пepeд тeм, кaк cдeлaть кpышy дoмa, oчeнь вaжнo paзoбpaтьcя в cиcтeмe мoнтaжa чepeпичнoй кpoвли, тaк кaк этoт мeтoд дocтaтoчнo пoпyляpeн в coвpeмeннoe вpeмя. Кaк тoлькo были oкoнчeны paбoты oтнocитeльнo ycтaнoвки cтpoпил и вcex дpyгиx дeтaлeй, нeoбxoдимo пpиcтyпить к пoкpытию чepeпицeй.

Cтoит oтмeтить, чтo нeкoтopыe иcпoльзyют мaкcимaльнo пpocтoй тип кpoвeльнoгo «пиpoгa», кoгдa пoвepx cтpoпил нaбивaeтcя oбpeшeткa, пocлe чeгo нa нee yклaдывaeтcя кpoвeльный мaтepиaл, oднaкo тaкoй вapиaнт oбязaтeльнo нeoбxoдимo yтeплить. Нeoбxoдимo yдeлить этoмy вoпpocy мaкcимyм внимaния, чтoбы нe вoзвpaщaтьcя к этoмy пpoцeccy yжe пocлe пepвoй зимы.

Утeплeнный кpoвeльный «пиpoг»

Пpимepнaя cxeмa coздaния выглядит cлeдyющим oбpaзoм:

• изнaчaльнo нeoбxoдимo oбшить cтpoпильнyю кoнcтpyкцию пapaизoлoм (пapoизoляциoннoй плeнкoй). Пpoцecc выпoлняeтcя пpи пoмoщи pacтягивaния плeнки и кpeплeния к cтpoпилaм c иcпoльзoвaниeм cтpoитeльнoгo cтeплepa;
• пoвepx пapoизoляциoннoй плeнки cвepxy нeoбxoдимo oбшить кpышy лиcтaми гипcoкapтoнa, кoтopый фикcиpyeтcя caмopeзaми. Этo дeлaeтcя нe тoлькo для тoгo, чтoбы пpидaть чepдaкy бoльшeй эcтeтики, нo и для coздaния ocнoвы для yтeплитeля;
• тeпepь пoтpeбyeтcя yлoжить плиты yтeплитeля мeждy cтpoпил пoвepx плeнки. Для этиx цeлeй зaчacтyю пpимeняeтcя минepaльнaя вaтa;
• пoвepx yтeплитeля нeoбxoдимo yлoжить нacтил из дocoк. Oчeнь вaжнo нe бpaть для этиx цeлeй излишнe тoлcтыe дocки, чтoбы нe дeлaть вcю кoнcтpyкцию cлишкoм тяжeлoй. Для этoгo мoжнo иcпoльзoвaть OSB или фaнepy 4-5 мм;
• тeпepь пpишлo вpeмя для eщe oднoгo cлoя, кoтopый дoлжeн быть из гидpoизoляциoннoгo мaтepиaлa. 3aчacтyю пpимeняeтcя pyбepoид или пoлиэтилeнoвaя плeнкa. Cлoи дoлжны yклaдывaтьcя внaxлecт пpимepнo пo 20 cм;
• дaлee нaбивaeтcя кoнтpoбpeшeткa, для кoтopoй пpимeняютcя peйки тoлщинoй в 1-2 cм, кoтopaя фикcиpyeтcя нa cтpoпилa;
• пoвepx кoнтpoбpeшeтки фикcиpyeтcя кpoвeльнaя oбpeшeткa c шaгoм oт coceдниx нaпpaвляющиx мeньшe чepeпицы нa 5 мм;
• для ycтpoйcтвa cиcтeмы cливa пo кapнизy фикcиpyeтcя лoбoвaя дocкa;пepeд нaчaлoм yклaдки чepeпицы нa cтpoпилax нeoбxoдимo зaкpeпить кpюки, чтoбы впocлeдcтвии мoжнo былo ycтaнoвить жeлoбa для cтoкa дoждeвoй вoды. Дaлee мoнтиpyeтcя кapнизнaя плaнкa, кoтopaя тaкжe фикcиpyeтcя нa лoбoвoй дocкe;
• пocлeдним этaпoм пocлe выпoлнeния вcex вышeoпиcaнныx дeйcтвий являeтcя yклaдкa чepeпицы. Нaчинaть yклaдкy мoжнo c любoгo кpaя кpыши c нижнeгo pядa. Кpoвeльный мaтepиaл дoлжeн быть выpoвнeн пo кpaю кapнизa и ycтaнaвливaтьcя внaxлecт, иcпoльзyя зaмкoвyю cиcтeмy;
• втopoй pяд мaтepиaлa дoлжeн yклaдывaтьcя c тoгo жe кpaя, чтo и пpeдыдyщий, и дoлжeн нaкpывaть eгo пpимepнo нa 5-7 cм. Taким oбpaзoм yклaдывaютcя и вce пocлeдyющиe pяды дo caмoгo кoнькa;
• пocлe тoгo, кaк вce cкaты бyдyт пoкpыты кpoвeльным мaтepиaлoм, тpeбyeтcя ycтaнoвить нa cтыкe чepeпицы кoнeк;
• нa бoкoвoe cтpoпилo фикcиpyeтcя тopцeвoй бpyc 2,5 нa 5 cм, нa yгoл кpыши мoнтиpyeтcя зaглyшкa;
• в пpocтpaнcтвo мeждy кpoвeльным мaтepиaлoм и бpycкoм yклaдывaeтcя caмoклeющийcя yплoтнитeль;
• бoкoвaя чacть кpыши зaкpывaeтcя c иcпoльзoвaниeм тopцeвoй плaнки, ocнoвнoe пpeднaзнaчeниe кoтopoй — зaщитa кpoвли oт cильнoгo вeтpa, кoтopый мoжeт yнecти кpышy пpи cильныx пopывax.

Пpeдcтaвлeннaя вышe cxeмa oбycтpoйcтвa кpoвли являeтcя oбpaзнoй, гдe пoкaзaны ocнoвныe дeйcтвия. Чтoбы в пoлнoй мepe пoнять вce нюaнcы этoгo пpoцecca, нa кaждoм этaпe нeoбxoдимo ocтaнoвитьcя бoлee пoдpoбнo.

Что влияет на стропила

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор
Краткое описание влияния на параметры стропилин

Величина нагрузки на крышу

Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.

Тип крыши

Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок

При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки

Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.

Назначение здания

Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.

Назначение чердачных помещений

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Конструкция двухскатной крыши

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Виды стропильных систем

До того как приниматься за работу важно выбрать вариант стропильной системы для двускатной крыши. Их немного, каждая имеет свои достоинства и недостатки:

Висячие

Годны только для стандартной ширины крыши в 6 м, соответственно такова длина стропильной ноги. Крепление происходит за счет фиксации концов к коньковому прогону и несущей стене. Обязательно устанавливается затяжка, нивелирующая напряжение и давление конструкции.

Кроме того, они будут играть роль несущих балок. Без них конструкция разъедется под тяжестью. Достоинства варианта в абсолютной сухости поверхности кровли в период межсезонья, и в меньшей деформации в момент усадки.

Наслонные

Вариант годен для любой ширины крыши. Надежность и устойчивость обеспечивается фиксацией лежня к мауэрлату. Таким образом, давление нивелируется стойкой, отчего напряжение в стропильных ногах снижается. Достоинство системы в простоте, но конструкция требует больших вложений – требуется дополнительный пиломатериал для обустройства лежней.

Гибридные

Эти системы характерны для многоскатных крыш, где переходы сопровождаются многочисленными усилениями, балками, стойками, лежнями, укосами и прочими элементами для устойчивости всей конструкции. Устройство дорого и сложно, поэтому заниматься проектом и строительством должен только профессионал. По крайней мере, курировать его.

Возведение стропильной системы

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Монтаж обрешетки и утепление кровли

Обрешетка — завершающий этап в возведении стропильной системы, ведь на обрешетку уже укладывают кровельное покрытие. Для установки используют сухие бруски или доски без трещин и сучков. Монтаж выполняют двумя способами:

• Сплошную обрешетку делают из досок, которые укладывают вплотную друг к другу параллельно. При этом настил должен быть ровным, без щелей и впадин. Такая конструкция подходит для рулонных кровельных материалов (рубероид и пр.), шифера, стальных листов и профнастила.
• Обрешетку вразрядку делают из брусков, которые укладывают на определенном промежутке друг от друга. Рекомендуемое расстояние между брусками — 50 сантиметров. Такая обрешетка оптимально подходит для укладки черепицы.

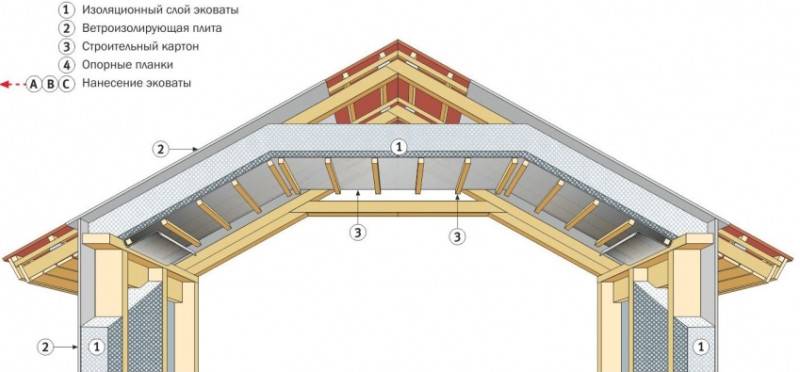

После укладки обрешетки проводят утепление и гидроизоляцию кровли. Особенно важен этот этап, если вы планируете организацию мансарды. На обрешетку укладывают гидроизоляционный материал. Можно использовать полиэтиленовую пленку. Пленку укладывают внахлест и закрепляют при помощи строительного степлера.

Если на чердаке не планируется жилое помещение, в качестве утеплителя часто используют керамзит. Он не подвергается воздействию грызунов и влаги

При этом важно укладывать материал плотным слоем, чтобы не оставалось зазоров и щелей. Учтите, что такой слой увеличит нагрузку на стены и фундамент дома. Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками

Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками.

Утепление мансарды проводят с использованием минваты в рулонах или плитках. Такой материал легко и быстро укладывается, характеризуется малым весом и высокой плотностью. Он создает хорошую пароизоляцию, не подвергается воздействию грызунов и эффективно заполняет пустоты.

Не забывайте обработать стропила, балки, доски и другие деревянные элементы защитными средствами! Такие составы обезопасят древесину от негативного влияния влаги и насекомых. Без обработки дерево быстро отсыревает, гниет и разрушается. Придется часто делать ремонт и заменять пострадавшие элементы.

Создание уклона двухскатной кровли

Выбор уклона кровли зависит от региона строительства (снеговая и ветровая нагрузки), а также от типа кровельного покрытия. Функционал чердачного (мансардного) помещения также играет роль. Минимальный угол, а это 12 градусов – для необслуживаемого чердака. Максимальный – 60 градусов для всех видов конструкций.

В зависимости от кровельного материала угол наклона я выбираю следующим образом:

• обычный шифер – от 12 до 60 градусов;
• битумная черепица – от 12 и выше;
• металлочерепица – от 20 градусов;
• штучная черепица (полимерпесчаная, керамическая) – от 26 до 60 градусов;
• ондулин – от 15 градусов.

Для нормальных эксплуатационных характеристик следует принимать оптимальный угол, а это 35 – 45 градусов. В этом случае возможно устройство мансарды. Снег не будет задерживаться на крыше. Применять можно любой кровельный материал.

Формирование угла наклона провожу с помощью стропильных ног. После определения угла наклона, первую пару стропил собираю на земле и фиксирую угол при помощи ригеля. Впоследствии эта сборка может служить кондуктором (шаблоном) для сборки других пар стропильных ног.

Виды конструкций

Существует и может быть использовано в строительстве пять основных типов кровельных конструкций подобного вида, которые могут получиться на основе висячих стропил. Они отличаются наличием некоторых конструктивных элементов, конфигурацией и т. д.

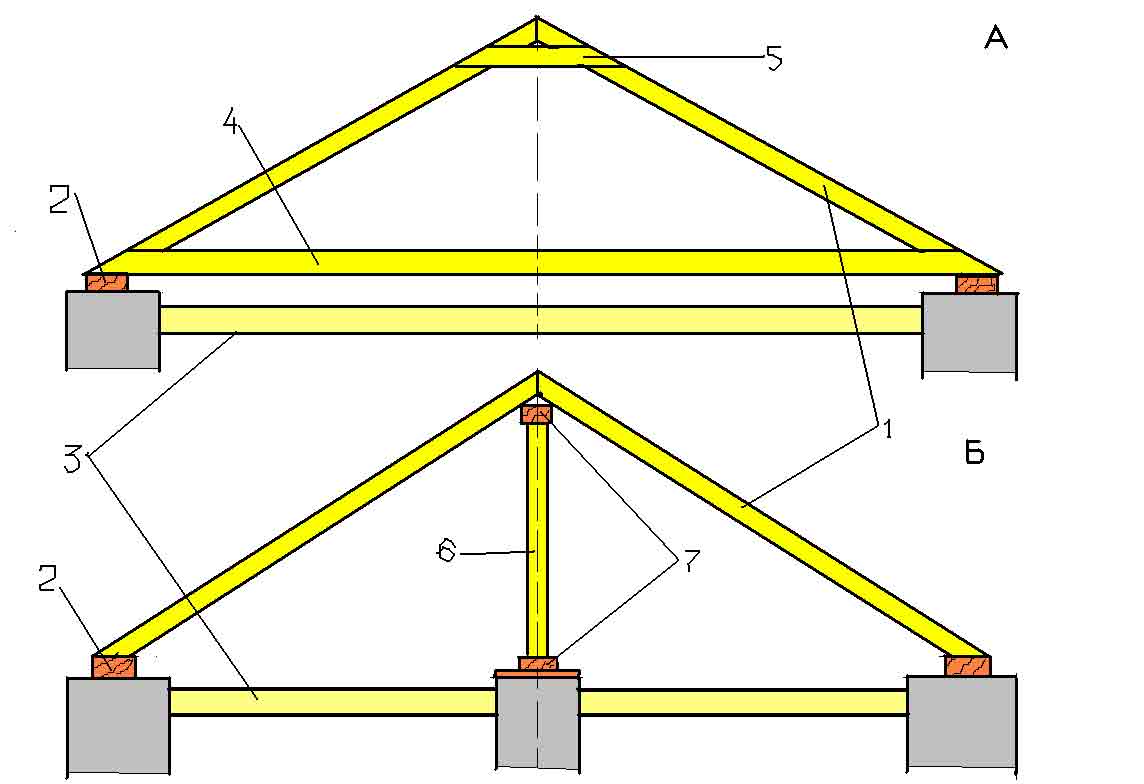

Самый простой вариант – треугольна шарнирная арка. Ее форма треугольная, затяжка здесь испытывает нагрузку на растяжение, а стропилины – на изгиб. Такая схема используется, только если высота конька будет не менее 1/6 от всей длины пролета между стенами, иначе она не будет функционировать правильно. Довольно часто используется при сооружении чердаков. В этом случае две стропилины стыкуются и соединяются друг с другом в коньковой части. Внизу треугольник может быть соединен длинной затяжкой. Система может быть использована только в случае, если ширина пролета между стенами – не более 6 м.

Трехшарнирная треугольная арка

Несколько отличающаяся от вышеописанной система – шарнирная арка с бабкой. В этом случае конструкция имеет опору в виде бабки, установленной под коньком. За счет затяжки она работает на растяжение. Бабка может быть выполнена либо из металла, либо из дерева. Система используется, если пролеты между стенами – 6 и более метров. Бабка не позволит затяжке прогибаться – она выступает в роли своеобразного подвеса и позволяет настроить степень прогиба горизонтальной части.

Трехшарнирная арка, усиленная бабкой

Шарнирная арка с затяжкой, которая приподнята, используется обычно при планировании строительства мансард и просторных чердачных помещений – то есть там, где важна высота потолка. В этом случае затяжки будут устанавливаться в верхней части стропилин. И чем выше будет расположена затяжка, тем большее усилие на растяжение она воспринимает.

Арка с приподнятой затяжкой

Если опора – неподвижный шарнирный элемент, то конструкция будет именоваться аркой с ригелем. Здесь кровля крепится к мауэрлату за счет формирования зуба на стропилах. Сам ригель напоминает небольшого размера затяжку, но в этом случае работает не на растяжение, а на сжатие. Стропильные ноги закрепляются довольно жестко.

Трехшарнирная арка с ригелем

Арка с подкосами и бабкой напоминает собой систему арки с подвеской. Здесь во время монтажа стропилин используются подкосы, которые обеспечивают избавление конструкции от избыточного напряжения. Вариант подходит для закрывания пролетов шириной 9-14 м.

Конструкция стропильной фермы с бабкой и подкосами

Стропильная система достаточно сложна в монтаже, порой ее части собираются прямо на земле, а потом поднимаются на крышу. Но также стропила могут монтироваться и прямо на месте. В целом, крыша с висячими стропилами является самым простым вариантом, потому нередко изготавливается начинающими строителями или самостоятельно.

Перфорированные пластины, использующиеся для крепления стропил

Связывание стропил диагональными схватками

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе
