Стропильная система крыши: устройство деревянного каркаса кровли, отличие от ферм, чертежи конструкций для опоры

Стропильная система одного и двух скатов

В последнее время односкатная крыша получает все большую симпатию. Оно и понятно, ведь материалы только дорожают, а так хочется сэкономить. Благодаря несложной конструкции это получится сделать. Стропильная система одного ската довольно примитивна. Для этого просто нужно положить балки на венец и закрепить. Конечно, не стоит забывать про изоляционный материал.

Максимальный наклон односкатной крыши может быть 30 градусов, а пролет составлять 6 метров (это правило действует для пиломатериалов). Самым оптимальным уклоном считается 15-20 градусов. Под таким углом, ветровая нагрузка не причинит особого вреда, но вот снежный покров будет доставлять некоторые неудобства. Решением этой проблемы может стать размещение вашей постройки «по ветру», что позволит ему удалять снежную массу с крыши естественным образом.

Альтернативным вариантом односкатной кровли является двухскатная. Она представляет собой некоторое количество прямоугольников, соединенных воедино при помощи мауэрлата и конька. Стоит отметить один интересный факт. Когда форма треугольника приближается к равнобедренному, то его жесткость возрастает. В связи с этим при уклоне кровли до 60 градусов можно позволить расширить шаг между стропильными ногами.

Но не стоит заигрываться с расчетами, ведь это может привести к увеличению парусности и расходу пиломатериалов. Самым оптимальным уклоном скатов для двухскатной системы – 45 градусов.

Нюансы состыковки стропильных лап

Крепёж стропильного остова к стенкам из газобетона, кирпича, пенобетона, осуществляется через мауэрлат, он крепится за счёт анкеров.

Меж мауэрлатом, состоящим их древесной рамки и стенками из упомянутых материалов, необходимо проложить изолирующий воду слой из рубероида или гидроизола.

Верхушка кирпичных стенок порой предусмотрительно укладывается так, чтоб по внешнему краю вышел невысокий пьедестал. Так делается, чтоб помещённый в середине пьедестала мауэрлат и стенки не раздвигали ножки стропил.

Стропила остова кровли древесных домиков упираются на верховой венец или на балки в потолке. Сочетание всегда проводится врубкой и дополняется гвоздками, болтами, пластинками из железа или древа.

Особенности стропильной системы

Порядок устройства стропильных конструкций

Стропильная система крыши

Главными составляющими в этом случая являюcтся сами стропильные фермы и обрешетка. Кровля – это лишь слой финишного покрытия и материалы, которые необходимы для обеспечения соответствующего микроклимата в чердачном помещении. Вид стропильных конструкций зависит от типа кровли. Для односкатных крыш используется наиболее простая разновидность, которая предполагает отсутствие каких-либо сложных решений, поскольку для создания подобной конструкции на постройке шириной до 5 метров не достаточно лишь уложить стропила, оперев их на противоположные стены.

Перед тем, как выбрать тот или иной тип стропильной системы нужно выполнить соответствующий расчет.

Устройство стропильных систем

Характеристики и конструкция крыш: стропильные системы

Крыша является главным элементов любого дома. Сегодня, например, особенно популярны скатные варианты крыш. Такие крыши, как известно, считаются самыми надежными. Если их правильно устроить, то они прослужат несколько десятков лет.

На сегодняшний день существует множество вариантов типов кровли. Какая будет крыша, зависит от размера и особенностей дома и, конечно, пожеланий хозяев. В любом случае конструкция стропильной системы является самым главным элементом при устройстве крыши. Стропильные конструкции, как показывает практика, могут быть самыми разными.

В этой статье мы предлагаем ознакомиться с самыми распространенными вариантами стропильных конструкций, узнать об их особенностях, различиях. На фото, представленных в статье, можно увидеть различные стропильные конструкции скатных крыш.

Стропильные системы деревянного дома

Деревянные дома редко имеют большие размеры и этажность. Еще одна особенность таких строений – они постоянно немного изменяют линейные параметры из-за колебаний влажности пиломатериалов. Как следствие – к стропильным системам предъявляются повышенные требования по надежности, они должны компенсировать возможные колебания.

Чем сложнее крыша, тем больше у нее дополнительных элементов, а это в совокупности уменьшает ее прочность и надежность. Вывод – для деревянных домов не рекомендуется выбирать сложные многоскатные крыши.

Тип стропильной системы деревянного дома	Эксплуатационные характеристики и технические параметры
Односкатная	Встречается очень редко и только на небольших по размерам домах. Единственное заслуживающее внимания преимущество – простота конструкции. Но не все так однозначно. Площадь односкатной крыши всегда намного больше площади одного из скатов, а угол наклона меньше. Это значит, что нагрузки на элементы стропильной системы односкатной крыши существенно превышают нагрузки на скаты двускатной или вальмовой. Как следствие, для изготовления стропильной системы нужно брать более прочные и дорогие пиломатериалы, но часто и этого недостаточно, для увеличения прочности такой крыши нужно монтировать дополнительные упоры или прогоны. Чем больше элементов крыши – тем она сложнее вне зависимости от названия и вида, единственное преимущество исчезает.
Двускатная простая	Наиболее часто используемый вариант конструкции крыш деревянных домов. По всем показателям занимает одну из лидирующих позиций, традиционная конструкция крыши деревянных строений.
Двускатная ломаная	По техническому устройству несколько сложнее обыкновенной двускатной. Преимущество – увеличиваются размеры чердачных помещений. Часто именно такая конструкция применяется для мансардных помещений.
Четырехскатная	Сложная конструкция крыши, используется на больших по площади фундамента домах. Имеет несколько разновидностей, но они ставятся только на эксклюзивных индивидуальных сложных проектах. Самостоятельно построить такие стропильные системы невозможно, нужно делать точные расчеты и иметь большой практический опыт выполнения подобных работ. Желательно доверять такие крыши профессиональным строительным компаниям.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °

Особенности конструкции четырехскатной крыши

Все типы крыш могут быть теплыми или холодными. Рассмотрим более подробно, из каких отдельных элементов состоит конструкция крыш.

Особенности проектирования и расчёты

Индивидуальные стропильные системы

В случае, когда здание имеет сложную форму в плане или сложную планировку подчердачного пространства, стропильная система превращается в сложный конструктивный элемент с комбинированными функциями. Возведение таких систем требует высокого мастерства плотника и понимания распределения нагрузки в процессе эксплуатации. Мы рассмотрим наиболее распространённые случаи комбинированной кровли.

Мансардная стропильная система

Самая простая из индивидуальных. В основном применяется при реконструкции здания — надстройке дополнительного этажа. В этом случае между несущих стен перекидываются балки, которые служат основой перекрытия и затяжкой одновременно. По балкам устанавливается ряд вертикальных стоек высотой от 1,5 до 2,5 м. По верху балок устраиваются скаты крыши и конёк.

Преимущество такой организации чердака:

комбинация функций помещения;
уменьшение площади кровли, несущей снеговую нагрузку;
расширение жилой площади дома.

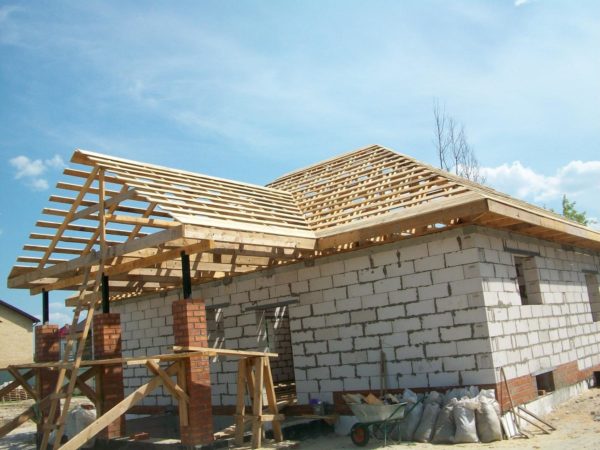

Вальмовая стропильная система

Как было сказано, вальма — треугольный скат вместо фронтона двускатной кровли. Поэтому вальмовой она называется по принципу устройства. Например, в случае, когда такой скат устраивается только с одной стороны, такая кровля называется вальмовой трёхскатной. Принцип её устройства описан в разделе о четырёхскатной кровле.

Частный случай вальмы — полувальма. Фронтон и вальма пересекаются выше уровня перекрытия. Практического смысла в таком решении нет (кроме незначительного снижения ветровой нагрузки), но здание приобретает интересный внешний вид. Комбинация вальм, козырьков и мансардных окон создаёт эффектный внешний вид.

Ещё одни частный случай вальмовой кровли — шатровая. Крыша имеет четыре ската-вальмы, которые сходятся в одной точке. Такая крыша не имеет конька и подходит только для домов квадратной формы в плане.

Купольная и сводчатая кровли

Применяются при исторической отделке, в зданиях, представляющих художественную ценность. Стропильная система в виде купола или ангара, колпака башни или волнообразная — сама по себе произведение искусства. Здесь потребуется не просто понимание нагрузки, но и кропотливые вычисления с учётом климатических условий, особенно ветровой и снеговой нагрузок.

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

приобретённого материала;
размеров строения;
габаритов дома;
стройматериала для стропил;
индивидуальных предпочтений заказчика;
актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
стяжки, воспринимающие растягивающие усилия;
стойки из дерева, расположенные в вертикальном положении;
мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
Вся конструкция распирает ограждение стены.
Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.
Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

Концы наслонных стропил должны делать упор на следующие части строения:
- стены по периметру;
- столбчатые опоры или основные стены, расположенные внутри.
Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.
Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Преимущества и недостатки легких стальных каркасов

Крепление мауэрлата

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

Разновидности четырехскатных крыш. Фото интересных вариантов

К четырехскатным крышам можно отнести несколько разновидностей конструкций, которые имеют одинаковое количество наклонных поверхностей, но разное устройство.

Классическим исполнением является вальмовая конструкция, как видно на фото дома с четырехскатной крышей. Она состоит из двух скатов треугольной формы, и двух – трапециевидной. Место их соединения называется коньком, который имеет длину намного меньшую, чем длина дома. Вальмовая крыша является конструкцией повышенной сложности, у которой проектирование и монтаж являются весьма трудоемким и сложным процессом, требующим определенных навыков и опыта.

Данная конструкция подходит для основания здания прямоугольной формы. Это самый привлекательный в эстетичном плане вариант крыши. Однако и самый сложный, как с точки зрения необходимых расчетов, так и по технологии возведения, поскольку здесь используется усложненный стропильный каркас, что доказывает схема стропильной системы, требующий проведения дополнительных замеров и подгонки материала на месте.

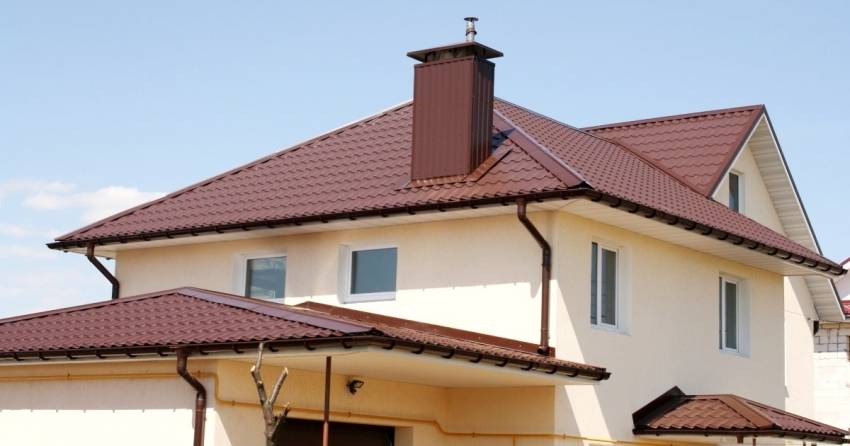

Пример вальмовой четырехскатной крыши с усложненной конструкцией

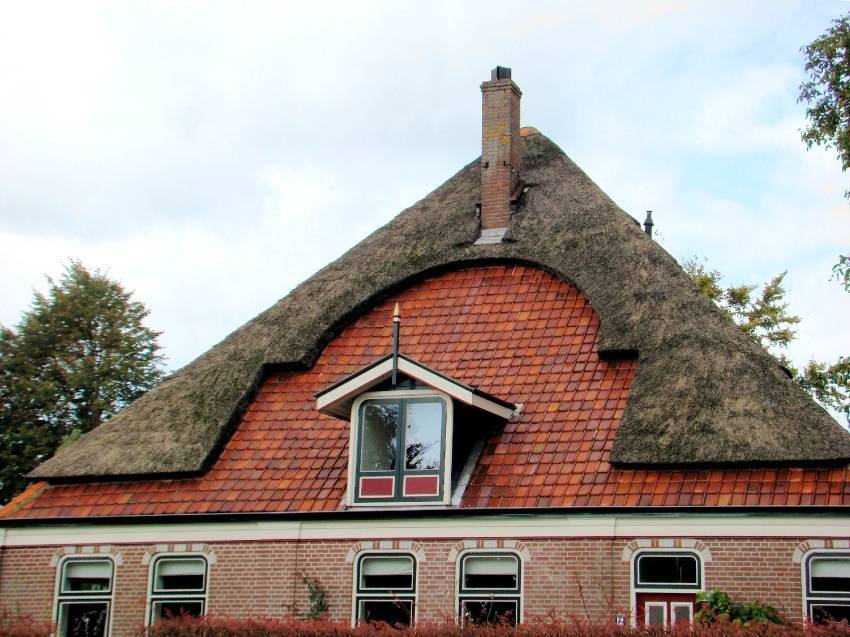

Полувальмовая голландская крыша одновременно относится к двухскатной и четырехскатной конструкции. Она состоит из двух наклонных трапециевидных скатов и двух усеченных треугольных вальм. Маленькие вальмы не заменяют полностью фронтоны, что представляет возможность установить простые вертикальные окна, которые значительно дешевле мансардных. На фото, представленных в сети Интернет, можно увидеть разнообразные проекты домов с четырехскатной крышей данного вида.

Полувальмовая датская конструкция имеет четыре трапециевидных ската, которые отличаются по размеру. Усеченные вальмы отходят не от конька, а немного ниже, оставив место для треугольного фронтона. Здесь обычно располагается слуховое или вертикальное окно для дополнительного естественного освещения, как видно на фото дома с четырехскатной крышей. Данная конструкция является наиболее устойчивой к воздействию сильного ветра. Поэтому ее целесообразно устраивать для домов, расположенных в зонах с повышенной ветровой активностью.

Четырехскатная мансардная крыша состоит из двух вальм треугольной формы и двух ломаных поверхностей, с изменяющимся углом наклона. Такое сложное строение помогает получить габаритную мансарду с высоким потолком, что особенно актуально для одноэтажных домов. Проекты с четырехскатной крышей данной конструкции нагляное тому подтверждение.

Четырехскатная шатровая крыша возводится на зданиях квадратной формы, преимущественно используется для каркасных домов. Стропильная система не предусматривает наличие конькового прогона. Конструкция состоит из наклонных поверхностей одинакового размера и треугольной формы, которые соединяются в пике.

Четырехскатная шатровая крыша состоит из четырех поверхностей одинакового размера и треугольной формы, которые соединены в пике

Немного теории ↑

Чтобы говорить на одном языке, стоит вспомнить основные понятия и термины, которыми мы будем оперировать при описании кровельных конструкций. Итак, крыша состоит из 2-х основных систем — силовой и ограждающей. К силовой системе относится мауэрлат и стропильная конструкция, к ограждающей — кровельный пирог, паро-, гидро- и теплоизоляция. Эта статья посвящена именно силовой конструкции, поэтому о кровельных материалах речь идти не будет. Теперь по порядку.

Мансарда — пример рационального использования пространства

Мауэрлат ↑

Мауэрлат используется при строительстве кирпичных, бетонных и каркасных зданий для привязки кровли к несущим стенам и распределения нагрузки стропил по периметру стен конструкции.

На крышу действуют весьма значительные силы за счет ее парусности. Поэтому, чтобы удержать конструкцию кровли на месте при сильном боковом ветре, мауэрлат должен выдерживать колоссальные нагрузки, стремящиеся оторвать и сдвинуть всю систему со стеновой коробки.

Повышенная устойчивость достигается за счет особых способов крепления мауэрлата к стенам здания. Самое капитальное решение — это сооружение армированного пояса на верхнем ряду кладки стен дома. Для этого на стенах делается опалубка, в которую закладывается металлоконструкция и заливается бетон. В заранее определенных точках в сырой бетон вставляются шпильки с резьбой на конце (можно их приварить к арматуре), к которым будет крепиться мауэрлат. Шпильки должны находиться между стропилами, чтобы не сосредотачивать прорезы и отверстия в балке на близком расстоянии.

Мауэрлат крепится шпильками

Также можно закладывать шпильки при строительстве стен в кладку. Или можно вместо шпилек использовать стальную проволоку, продетую под два – три ряда кладки и свободными концами выведенную наверх для привязки мауэрлатной балки.

Чаще всего мауэрлат делают сплошным, полностью покрывающим всю длину боковых стен дома. Иногда он состоит из отдельных подкладок под стропила, но при таком раскладе нагрузка распределяется неравномерно.

Стропила ↑

Стропила — это основные несущие элементы кровли, на которые набивается обрешетка и стелется кровельное покрытие. Стропила для мансарды чаще всего делают составными или ломанными. Это наиболее рациональный и простой вариант организации пространства, при котором достигается большая высота комнаты при той же площади.

Стропила двухскатной крыши (а мы будем говорить о двухскатной ломаной крыше) бывают висячими и наслонными.

Висячие стропила опираются на боковые несущие стены по нижним краям и друг на друга по верхним, в результате на стропильную доску действует сила сжатия и изгибающее усилие. Для усиления висячих стропил чаще всего используют ригеля, установленные посередине или в верхней части стропил. Такая конструкция целесообразна, если расстояние между стенами-опорами не превышает 6 – 6,5 метров.

Наслонные и висячие стропила

Наслонные стропила опираются нижним концом на боковые стены, а верхним — на коньковый прогон, который, в свою очередь, посредством бабки опирается на промежуточную опору (чаще всего это несущая стена-перегородка). Такая конструкция может покрывать расстояние до 10 метров, а с дополнительными прогонами и стойками — до 16 метров.

Виды крыш ↑

Крыши, в зависимости от формы, конструкции и вида стропильной системы, делятся на несколько видов:

плоские;
односкатные (крыша состоит из одной плоскости, расположенной под углом к одной из стен);
двухскатные (крыша состоит из двух прямоугольных плоскостей, расположенных под углом к более длинным стенам и образующим треугольные торцы) ;
вальмовые и полувальмовые (крыша имеет четыре ската, два из которых — трапециевидные, два других — треугольные, иногда треугольные скаты разбивают на два ската — трапецию снизу и треугольник сверху — это полувальмовая крыша);
ендовые или многощипцовые (сложная крыша на многоугольном строении с множеством внутренних и внешних углов, эркеров, окон и т. д.);
конические или купольные (крыши на круглых зданиях или зданиях в виде вписанных многоугольников);
шатровые (крыша представляет собой четырехскатную пирамиду из равнобедренных треугольников);
мансардная крыша (подвид двухскатной крыши, когда фронтоны образованы из трапеции и треугольника, основание которого — верхняя сторона трапеции, или проще говоря, двухскатная крыша с ломаными скатами).

Мы будем рассматривать ломаную двухскатную крышу и ее стропильную систему.

Двухскатная ломаная крыша достаточно популярна

Устройство и изготовление стропильной системы крыши

Рекомендации по изготовлению
