Какие стержни выбрать?
Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:
- диаметр ствола и винтовой части;
- длина трубы;
- метод антикоррозийной защиты и т.д.
Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:
- тип грунта;
- вес террасы;
- несущая способность одной опоры.
Рекомендации по выбору винтовых свай для террасы:
- Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
- Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
- Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 о С.
- Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
- Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.
Сбор нагрузок свайного фундамента
Виды свай
Какие еще сваи используются?
Помимо винтовых свай под террасу можно использовать забивные и буронабивные опоры. В первом случае используются столбы, которые различаются между собой по материалу изготовления и эксплуатационным характеристикам.
Забивные опоры могут быть металлическими, железобетонными и деревянным. Для их устройства в грунте необходимо привлекать спецтехнику, что приводит к удорожанию строительства. При плотной застройке участка организовать подъезд техники достаточно сложно.
Если ведется строительство террасы с высокими проектными нагрузками, то буронабивные опоры послужат лучшей альтернативой винтовым сваям из-за их высокой несущей способности.
Особенности
Из названия уже ясно, что основой конструкции является каркас из обрезного бруса. Угловые стойки и обвязка выполняется из этого же материала. Процесс монтажа каркасной пристройки настолько лёгок, что можно обойтись без посторонней помощи. Данный вид не уступает конструкциям из кирпича или бетона по качеству и теплоизоляции. Особенно актуальны деревянные каркасные пристройки для строительства второго этажа ввиду их небольшого веса.
Главное преимущество каркасной пристройки – возможность её высокого сопряжения с домом, независимо от того, из какого материала он изготовлен, будь то кирпич, брус или бревно.
Преимущества каркасной пристройки:
- небольшие затраты на материалы;
- простота монтажа;
- возможность строительства своими руками;
- маленький вес конструкции;
- не требуется много времени для прогрева помещения при правильном утеплении.
Определитесь с назначением пристройки, так как, например, для жилой комнаты или прихожей понадобятся дополнительные звуко- и теплоизоляция, где не рекомендовано экономить на гидроизоляции, а также утеплении фундамента.
Пристройка для жилой комнаты должна быть продумана до мелочей ввиду того, что предстоит надёжное утепление и качественная звуко- и теплоизоляция. Фундамент должен быть надёжным и стойким, чтобы защитить комнату от возникновения плесени.
Если дополнительная площадь нужна для обустройства кухни либо ванной комнаты, стоит продумать наперёд о проведении коммуникаций и канализационных труб. Все трубы необходимо будет утеплить должным образом.
Самая простая конструкция – веранда, не требующая утепления, состоящая из стен, настила и крыши на опорах. Веранда –помещение, где не всегда обязательны двери и окна. Конструкция выглядит как каркас с настилом, где по периметру расставлены столбики, на которые крепится крыша.
Фундамент в обязательном порядке должен быть хорошо гидроизолирован, что поможет избежать сырости.
Пристроить гараж к дому – также отличный вариант, который не «крадёт» полезную площадь, а позволяет сэкономить на возведении одной стены помещения.
Но также важно знать, что необходимо легализовать проект пристройки, без этого строительство будет считаться как незаконное увеличение площади. Чтобы в будущем не возникло проблем, получите разрешение в администрации архитектурного отдела, где план строительства проверят на соответствие СНиПу. Если проект не содержит ошибок и будет одобрен, то вы получите документ-инструкцию, который поможет вам при обустройстве пристройки
Если проект не содержит ошибок и будет одобрен, то вы получите документ-инструкцию, который поможет вам при обустройстве пристройки.
Задумываться об узаконивание лучше до начала строительных работ, так как процесс легализации готовой пристройки сложный, и делать это придётся через суд. Причём в итоге результат может быть не в пользу истца, и тогда придётся снести всё построенное.
Какие стержни выбрать?
Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:
- диаметр ствола и винтовой части;
- длина трубы;
- метод антикоррозийной защиты и т.д.
Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:
- тип грунта;
- вес террасы;
- несущая способность одной опоры.
Рекомендации по выбору винтовых свай для террасы:
- Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
- Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
- Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 оС.
- Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
- Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.
Общий алгоритм установки свайно-винтового фундамента
Процесс установки можно свести к пяти этапам:
- Расчет количества материалов, глубины погружения
- Разметка мест установки
- Ввинчивание в почву
- Выравнивание по горизонтали
- Заливка свайных тел бетоном, установка оголовков
Свайное поле перед обвязкой
Расчет материала
Рекомендуемое расстояние между отдельными свайными элементами колеблется между 0.5 и 2.5 метрами. Для примерного подсчета потребных для фундамента материалов, нужно вычислить длину внешних, внутренних стен, разделить полученное на число, между 0.5 и 2.5.
Это примерные цифры (скорее, даже преувеличенные). Для более точного расчета нужно знать тип подстилающих почв, особенности рельефа участка, коэффициенты ветровой, снеговой нагрузки, вес здания, внутренней обстановки.
Как разметить места установки?
Без теодолита, нивелира точно разметить место установки нельзя. Если погрешность в метр не играет роли, можно самостоятельно установить одну угловую точку, от нее рулеткой, бечевкой отмечать остальные углы.
Будущее здание делится на набор прямоугольников, которые размечаются на местности вешками. Ровность проверяется измерением диагоналей (должны быть равны). Угловые точки соединяют бечевкой, вдоль нее размечают места промежуточных опор фундамента.
Схема ввинчивания в почву — разрез
Глубина погружения
Минимальная глубина погружения — уровень промерзания почвы. Для средней полосы России — метра. Зависит от структуры грунта, глубины залегания подходящего для опоры слоя. Для первоначальных расчетов, обследования участка, пробного бурения нужно приглашать сертифицированных специалистов.
Погружение в почву
Перед ввинчиваем в почву, бурят скважину на 20-30% меньше требуемого диаметра. Упростит погружение, не позволит появиться сильным отклонениям по вертикали.
Первичное бурение позволит выявить в канале посторонние включения (остатки корней растений, крупные камни), удалить. Сохранит в целости материалы, сбережет время на извлечение для расчистки пути.
В почву свая погружается вращением ручного ворота, моторизованным сваевертом с электрическим, пневматическим, гидравлическим приводом. Часто монтируют на передвижной буровой установке.
Ручной ворот крепится к телу через отверстия, съемный оголовник. Для работы нужно три человека. Двое будут вращать ворот за длинные ручки, третий — контролировать вертикальность строительным уровнем.
Установка воротом
Как выровнять по горизонтали
После достижения глубины в грунте, сваю прекращают ввинчивать. Когда элементы размещены на положенных по плану местах — переходят к выравниванию высоты по горизонтали. Перепад высот на участке приводит к разности длин погруженных в грунт частей. Над уровнем почвы верхушки тоже имеют разную высоту.
Исправляется положение строительным гидроуровнем, нивелиром (требует начальных знаний в геодезической съемке). По угловым выравнивают остальные (натягивают бечевку). Срезают излишки шлифмашиной с абразивным кругом.
Иногда, бывает обратная ситуация — верхушке не хватает высоты. Через муфту наваривают отрезок аналогичной трубы нужной длины. Сварные швы зачищают, покрывают составом, защищающим от коррозии.
Заливка бетоном
После ввинчивания, внутреннюю полость нужно залить бетоном. Для приготовления раствора рекомендуется использовать цемент марки М300, М500. Внутрь свайного тела бетон удобнее заливать из ведра на 20-30 литров через большую жестяную воронку (легко изготовить из обрезков жести, оцинковки). Полностью бетон затвердевает в течение 2-3 суток.
Иногда, в винтовую конструкцию вводят центральный стержень. Начало фиксируется в наконечнике, конец доходит до тыльного среза. При заливке бетоном стержень фиксируют по центру небольшими деревянными распорками. Дополнительный элемент существенно увеличит прочностные характеристики элементов даже небольшого диаметра.
После полного высыхания бетона можно приступать к установке оголовков. Бетонный наполнитель не позволит коррозии разрушать тело сваи изнутри.
Конструкция

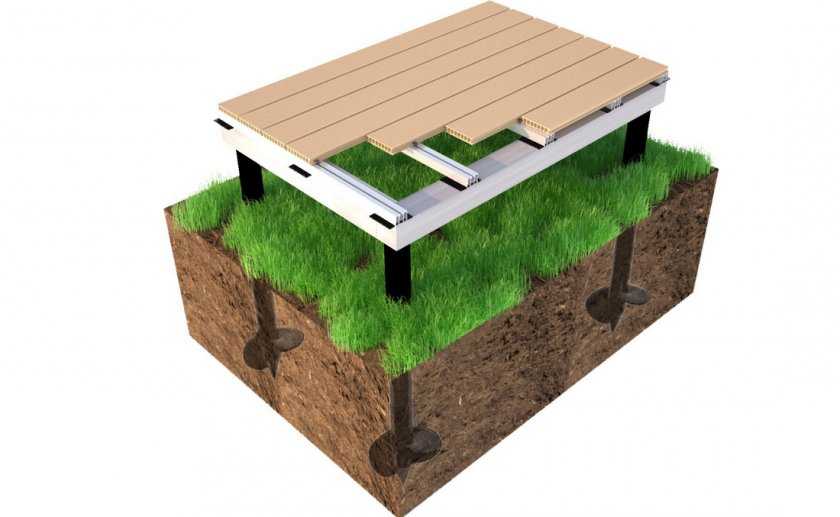

В качестве основы для террасы выбрали винтовые сваи. Обвязка и покрытие будут из досок, которые потом обработаем маслом. Размер подиума — 3 × 3 м. Во-первых, это связано с длиной досок: так не останется ненужных обрезков. Во-вторых, по нашим расчетам, это оптимальные размеры для нашего дома и участка.
Основой террасы будут винтовые сваи. Фото автора
Итак, для фундамента мы купили сваи. Их диаметр — 51 мм, диаметр лопастей — 200 мм, место крепления оголовка — квадратная труба 50 × 50 мм. Высота свай — 160 см. Так как нагрузка будет небольшой, таких параметров вполне хватит. На террасу 3 × 3 м достаточно 6 штук, так как еще три точки крепления будут на уже существующем ростверке.

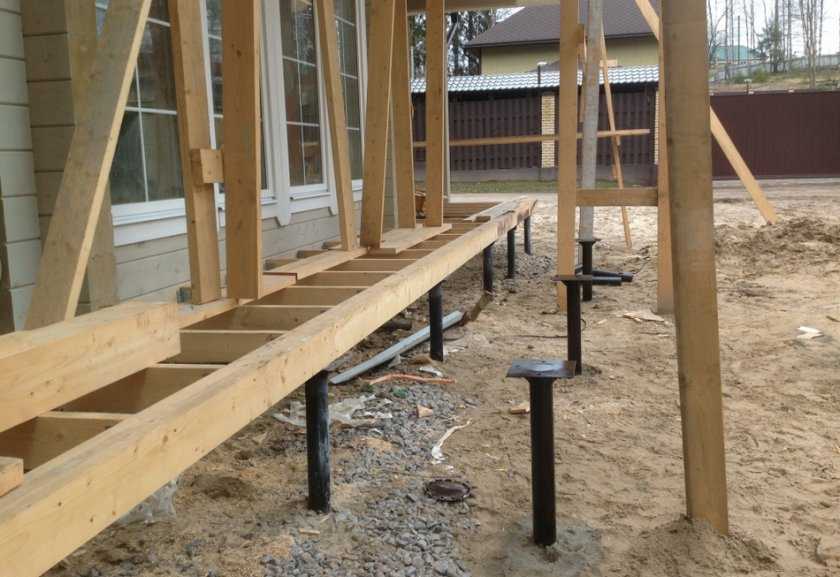

Возведение пристройки на свайно-винтовом фундаменте своими руками
Места соединения основного здания и пристройки оборудуются разделительным материалом
Приступая к работам по закладке свайного фундамента, необходимо проверить, на каком фундаменте стоит основное строение, так как разные виды фундаментов при эксплуатации проседают по-разному. Если основное здание возведено не на свайном фундаменте, в местах примыкания к нему пристройки на свайно-винтовом фундаменте необходимо предусмотреть деформационный шов.
Если дом и пристройка установлены на свайно-фундаментных основаниях, ростверки обоих фундаментов соединяют между собой в единое целое. При возведении легких каркасных пристроек роль ростверка вполне может исполнить деревянный профилированный брус.
Подготовительные работы
Если позволяет место, сваи для пристройки можно ввинтить с помощью строительной техники
Перед тем как приступить к самостоятельному возведению свайно-фундаментного основания для пристройки, нужно провести ряд подготовительных мероприятий:
- тщательно очистить место проведения работ;
- удалить отмостку, обустроенную вдоль стены, к которой будет примыкать пристройка;
- выполнить разметку места строительства, вбив колышки там, где будут находиться углы пристройки;
- по периметру будущего сооружения натянуть строительный шнур (бечевку);
- произвести расчет необходимого количества винтовых свай, учитывая, что максимальное расстояние между двумя соседними опорами не должно превышать трех метров;
- в местах, где предполагается установка винтовых свай, пробурить или выкопать вручную неглубокие приямки.
Предварительная подготовка участка позволит представить себе реальные размеры пристройки и оценить правильность проведенных расчетов.
Установка винтовых свай
Выравнивание свай по горизонтали с помощью деревянного бруса
Установку винтовых свай начинают от стен основного строения. При этом расстояние от стены до первого ряда опор должно составлять 0,5 м. Первоначально все сваи устанавливают в подготовленные приямки и присыпают землей. Только после этого приступают к ввинчиванию их в грунт.
Для облегчения работ необходимо подготовить рычаг, при помощи которого вкручивают сваи в грунт. Как правило, для этого достаточно длинной металлической трубы. Для ввинчивания опоры может понадобится участие двух, а иногда и 4 человек. При этом один из них должен с помощью строительного уровня контролировать правильность установки свай.
После того как все опоры будут ввинчены до твердого грунта, их обрезают на одном уровне. Высота их выступающих частей должна быть не менее 150 мм.
Правильность установки винтовых свай определяется:
глубиной погружением наконечника ниже уровня промерзания почвы – это особенно важно при возведении свайного фундамента на ненадежных грунтах; совпадением обрезанных торцов свай по горизонтали; ровностью свай по вертикали
Особенности соединения фундаментов дома и пристройки между собой
Ростверки здания и пристройки жестко не соединяют, так как возможна неравномерная усадка
Если дом, так же как и пристройка, стоит на свайном фундаменте, их ростверки жестко соединяют друг с другом при условии, что постройки стоят на твердом грунте. В противном случае возможен перекос фундаментов из-за их неравномерной осадки.
Если типы фундаментов разные, их соединение осуществляют через деформационный шов. Для этого свайное основание пристройки располагают как можно ближе к фундаменту основного строения, а расстояние между ними заполняют гидро-и теплоизолирующими материалами. Созданный при этом шов позволит новому основанию «сыграть» при осадке, не повреждая фундамент.
Возведение пристройки
Возведение пристройки можно начинать непосредственно после обустройства свайно-фундаментного основания. При этом используют кирпич, бревна, СИП-панели и другие материалы. Однако лучшим считается вариант, когда пристройка к каркасному дому на винтовых сваях выполнена из тех же материалов, что и основное строение.
Монтаж железобетонных свай
Устройство винтового фундамента
Особенности расчета
Каркасный дом на винтовых сваях
Изготовление винтовых свай для забора своими руками
Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.
Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:
- Трубы с требуемым диаметром.
- Винтовую часть, с шагом около 5 см.
- Наконечник, длиной не меньше 15 см.
- Оголовки, для крепления бруса или балок.
Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.
Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:
- 55 мм – для установки легких оград, к примеру, из сетки-рабицы.
- 76 мм – для монтажа ограждения из металлического профнастила или шифера.
- 89 мм – для обустройства массивного забора из кирпича или легких блоков.
Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:
- Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
- Выполняется сварка их в конус.
- Производится рихтовка швов.
Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.
Все подготовленные комплектующие соединяются между собой с помощью сварки
Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже
Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.
Технология возведения дома на сваях
Где применим фундамент на сваях
Подготовительные работы
Перед монтажными работами проводится анализ геологических особенностей участка, рассчитывают общую нагрузку и количество свай, которое потребуется при строительстве, составляют схему будущей пристройки, прорисовывая чертеж с указанием всех размеров.
Если фундамент дома оснащен отмосткой, ее необходимо демонтировать со стороны будущей террасы.
Возведение веранды на винтовых сваях пристроенной к дому начинают с подготовки территории где она будет располагаться. Намеченный участок очищается от растительности: трава выпалывается, корни выкорчевываются
На это следует обратить особое внимание. В противном случае, растения будут продолжать расти и могут стать причиной неприятных запахов
Столбчатый фундамент из кирпича для летней веранды
Достоинства и недостатки свайного фундамента
Главный плюс полых свай винтового типа заключается в том, что они существенно удешевляют стоимость всего основания. Фундамент на сваях стоит на 30% дешевле столбчатого или ленточного.
Второе не менее важно достоинство – быстрота возведения. Закладка бетонного фундамента займет у строителей 7-10 дней
Фундамент на сваях можно установить за два дня. Здесь не нужно ждать отвердевания бетона. Можно приступать к возведению стен сразу после установки и обвязки.
Главным минусом каркасных домов на свайном фундаменте является ограниченность использования. Такие здания не получится строить в регионах со скалами и каменистой почвой.
В качестве недостатков стоит также выделить подверженность коррозии металлических свай и потребность в качественном утеплении полов. Еще один минус – невозможность сооружения подвала.
Советы по выбору
Технология строительства свайного фундамента
Первым делом следует выбрать проект веранды и нарисовать её план, определившись с точными размерами. После составления чертежа уже можно рассчитать количество и вес материалов, которые нужны для монтирования свай. Следует также учесть качество грунта и глубину залегания вод, уровень промерзания почвы. После этого нужно выбрать правильные параметры и количество свайных труб, учитывая, что их расстояние друг от друга может составлять 1,5–3 м.
Проще всего построить своими руками открытую веранду из деревянного бруса. Нагрузку от снега по регионам можно найти в Строительных нормах и правилах в разделе «Нагрузки и воздействия». Например, в Санкт-Петербурге на каждый 1 м² крыши приходится до 180 кг снежной массы.
Необходимые материалы и инструменты
При возведении летней веранды на свайно-винтовом фундаменте нужно закупить следующие материалы:
- песок;
- щебень;
- цемент;
- винтовые сваи;
- деревянные брусья для лагов и крыши (100×50 мм);
- балки для ростверка (металлические, бетонные или деревянные);
- доски;
- гвозди, шурупы;
- лак или краска для дерева;
- кровельный материал (выбирают в соответствии с крышей основной постройки).
Для лёгкой деревянной веранды в качестве ростверка лучше взять профилированную венечную балку с сечением не менее 150×150 мм. Помимо вышеперечисленных материалов нужно обработать сваи антикоррозийными средствами, например, битумом.
Следует запастись такими инструментами:
- лопатой;
- воротом для закручивания;
- сварочным аппаратом;
- глубинным уплотнителем для бетонной смеси;
- угловой шлифовальной машинкой с отрезными кругами (болгаркой);
- молотом;
- пилой;
- шуруповёртом;
- рулеткой;
- отвесом;
- уровнем (обычным и гидравлическим);
- колышками и верёвкой.
Ворот для ручного вкручивания продаётся уже со стержнями.
Подготовительные работы
Сначала следует расчистить место, где планируется пристройка. Затем нужно демонтировать крыльцо и отмостку. Грунт под винтовой фундамент можно просто разровнять лопатой. После этого при помощи колышков и верёвки делают разметку периметра веранды. Далее намечают места установки свай и в них выкапывают небольшие лунки для удобства вкручивания.
Как вкрутить винтовые сваи
Порядок работ для установки винтовых свай следующий:
- Стержневую трубу вставляют лопастью в лунку и вкручивают воротом. Лучше всего, когда данную процедуру делают два человека. В начале вкручивания требуется постоянно проверять вертикальное положение свай отвесом и поправлять его, если необходимо. При наличии небольшого отклонения, сваи обрезают, ровняя концы по уровню. На поверхности обычно оставляют 20–30 см трубы (зависит от высоты цоколя).
- Когда все сваи устанавливают на нужную глубину, то при помощи гидроуровня на надземных концах делают отметки для ростверка.
- Стержни обрезают угловой шлифовальной машинкой на помеченном уровне.
- В свайные полости заливают бетон и тут же трамбуют уплотнителем.
- В середину цементной смеси вставляют стальной стержень (это нужно для веранды с ростверком из дерева). Затем к нему крепят нижний венцовый брус.
- Трубу закрывают оголовком и приваривают его.
- Сверху крепят гидроизоляцию.
При определении параметров веранды, примыкающей к стене дома, проводят черту. При её нанесении учитывают толщину пиломатериалов, которые укладывают сверху.
Монтаж ростверка и пола
Вдоль границ пристройки по сваям прокладывают венцовый брус. Если веранда значительных размеров, то балки забивают и внутри периметра с последующей обвязкой. Там же, при помощи уголка и шурупов, крепят лаги с промежутком в 50–60 см по периметру конструкции. Внизу можно сделать цоколь из сайдинга или плит. Затем устанавливают в углах вертикальные стойки, к которым будет крепиться навес или крыша. Поперёк лаг делают настил пола из досок. Пустоты между ними рекомендуется заполнить гравием.
В последнюю очередь устанавливают ограждение веранды
Её фундамент может незначительно оседать, поэтому конструкция должны быть самостоятельной. Между верандой и стеной делают зазор в 2-3 см, который заполняют утеплителями (например, минеральной ватой). Фундамент из винтовых свай для веранды частного дома можно установить самостоятельно, без проведения земельных работ и ожидания застывания бетона. Это значительно сокращает время и финансы на возведение пристройки.
Особенности расчета
Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:
- фактическую массу надземных конструкций и отделочных материалов;
- примерный вес мебели и оборудования, включая коммуникационные системы;
- снеговые и ветровые нагрузки;
- несущую способность грунта (точное значение принимается по расчету);
- технические характеристики винтовых свай;
- коэффициент запаса.
Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.
Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.
Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.
Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.
Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.
Наглядные вычисления
Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).
Далее определяем:
- полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
- снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.
После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.
Для двухэтажного дома полезная нагрузка увеличивается вдвое.
Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.
Особенности опор для фундаментной конструкции
Терраса имеет гораздо меньший вес по сравнению с домом, поэтому для нее можно использовать другой тип фундамента. Как правило, для пристроек выбирают между ленточным и свайным фундаментом.
Железобетонные ленты уместны в том случае, если по проекту терраса будет иметь большой вес. Нагрузка конструкции может увеличиться из-за массы колонн, навеса, основного строительного материала, мебели и т.д.
Ленточный фундамент отличается прочностью и надежностью, но его строительство предполагает значительные материальные, временные и трудовые затраты.
Гораздо проще использовать под основание свайные элементы, которые характеризуются экономичностью, эффективностью и простотой монтажа.
Одно из преимуществ винтовых свай – эффективность применения на грунтах с низкой точкой промерзания и высоким залеганием подземных источников.
