Изготовление свайно-ленточного фундамента самостоятельно

Разновидности свайных оснований

Для многих это может быть открытием, но на практике применяется больше 30 видов фундаментов свайного типа. Причем большая часть из них комбинированные, они имеют как подземную, так и наземную части. У последней такие функции:

1. Позволяет соединить опоры в одну конструкцию.
2. Принимает почти половину всей нагрузки от здания.

При строительстве обычно используют такие виды:

1. Свайно-плитное основание. Наземная часть – это бетонная монолитная плита. Внутри нее – армирование, поэтому основание подходит идеально для домов из тяжелых материалов. Строить можно только на плотном грунте. Достоинство – это очень высокая несущая способность. Но расчеты проводить сложно, стоимость высокая. Объем земляных и бетонных работ очень большой. Применяется такой тип основания редко, так как плита имеет большую массу. Поэтому приходится использовать сваи с большим диаметром. Их самостоятельно возвести сложно, приходится применять специальную технику.
2. Фундамент свайно-ростверкового типа. Применяются и винтовые сваи, и буронабивные. Наземные части элементов соединяют при помощи ростверка – его делают из металла, дерева, железобетона. Основание подходит для строительства легких сооружений. Среди достоинств можно отметить простоту монтажа, минимальное количество расчетов и низкую стоимость. Но вот недостаток всего один – крайне низкая несущая способность. Построить большой дом на свайном фундаменте такого типа достаточно сложно. Технология и стоимость зависят от материала ростверка и типа свай. Как правило, ростверк не только выполняет функции обвязки, но и способен взять на себя большую часть нагрузки.
3. Фундамент свайно-ленточного типа. Сверху ставится сборная лента или монолитная. Она располагается по всему периметру сооружения. Этот вариант является оптимальным, так как у него относительно хорошая несущая способность, низкая стоимость. Применяется при строительстве домов из относительно легких материалов. Монтаж основания быстрый и простой, небольшое количество земляных и бетонных работ, стоимость низкая. Но есть недостаток – основание не подойдет для массивных сооружений.

Назначение и основные виды свайных фундаментов

Обустройство свай

Когда отверстия под сваи готовы по всему периметру, то в первую очередь в них необходимо засыпать слой песка, который составляет около 30 см

Затем в них вставляются асбестоцементные трубы, диаметр которых составляет такой же, как диаметр отверстия.
Очень важно сделать качественную гидроизоляцию свай, поэтому часто могут использовать обычный рубероид, который сшит леской вместо асбестоцементных труб (хотя они тоже считаются неплохим изолятором).
Когда гидроизоляция сваи выполнена, то в отверстие вставляют арматурные пруты диаметром 12 мм, которые обычно сваривают пержу собой поперечной арматурой меньшего диаметра. Также необходимо позаботиться о том, чтобы арматура выступала на высоту ленты фундамента (то есть была выше дна траншеи на 15-20 см), чтобы ее можно было связать с металлическим каркасом ленточного основания

Ленточный фундамент технология устройства

Этот тип основания целесообразно заложить на сухой не песчаной земле.  Если почва на участке слишком промерзает, то строительство потребует высоких затрат из-за большого объема монтажных работ.

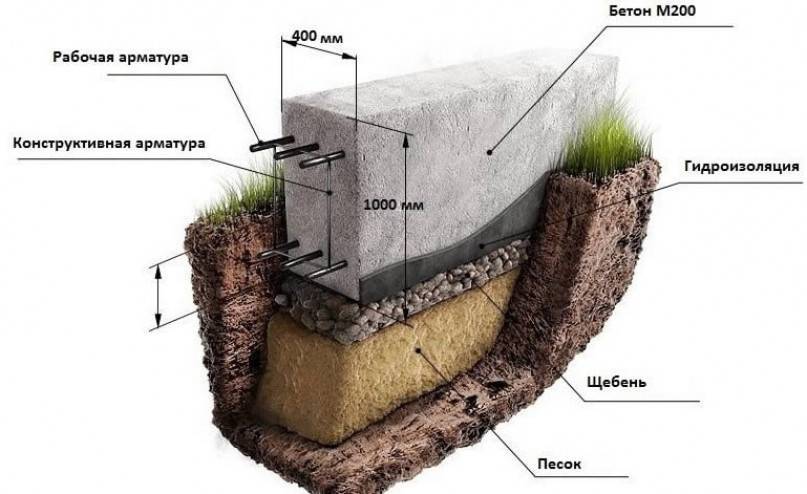

Ленточный фундамент – это специфическая полоса бетона по всему периметру дома. Конструкция закладывается под действие внешних и внутренних стен зданий, но разделение нагрузок должно быть одинаковым по всей длине. Непрерывная полоса раствора служит базой для стен и всего здания, она способна выдержать нагрузку без излишнего уплотнения.

Бетон является материалом, который используется сегодня для создания прочных оснований. Его легко сделать, залить и выровнять в траншеях фундамента, чтобы правильно обеспечить основу для стен. Раствор развивает достаточную прочность на сжатие, после застывания, что позволяет надежно поддержать дом.

Правила и нормы монтажа устройства

Утвержденный документ СНиП рекомендует, как правильно залить ленточный фундамент под дом. При этом устанавливает минимальные размеры конструкции, относящиеся к шести указанным категориям подпочвы и расчетных общих нагрузок на устройство. Изготовление основания зависит от несущей способности подпочвы и веса здания.

Ширина варьируется:

• от 25 см при тяжести дома до 20 кН / на один погонный метр стены на компактном грунте из гравия или песка;
• от 45 см при 40 кН /м. п.  на твердой глине;
• до 85 см для нагрузок, до 30 кН / м.п. на мягкой суглинистой земле или глине.

Чем больше несущая способность подпочвы, тем меньше ширина монтажа основания для той же нагрузке.

Размеры чертежа свидетельствуют о том, что оптимально при указанных условиях, правила не требуют абсолютного выполнения.

Полоса бетонного основания для внешней и внутренней твердой стены, аналогична ширине рекомендованной в документе СНиП для твердой глины. Когда нагрузка на фундамент дома составляет не более 50 кН, на практике этот показатель значительно меньше, основание вполне можно сконструировать шире для удобства укладки кирпича и заливки раствора.

Если толщина полосы сделана меньше  указанных размеров чертежа, то с каждой стороны стены бетон может дать сдвиговые трещины в 45 °. Если это произошло, меняют план действий: опорную поверхность фундамента увеличивают в землю для обеспечения стабильности.

Разрушения основания вызываются двумя противостоящими силами стены и почвы, сдвигающими и разрезающими бетон как ножницы

Поэтому важно знать не только технологии строительства ленточного фундамента

Определение типа конструкции

Выбор основания – решающий момент, так как оно является важным структурным элементом всего здания. Если в начале строительства допустить ошибки в чертеже конструкции или сэкономить на строительных материалах, то может произойти горизонтальный или вертикальный перекос основания, осадка и трещины устройства, что разрушит дом.

Ленточный фундамент рекомендуется использовать:

• для сооружений с тяжелыми балками, где используются монолитные железобетонные и металлические плиты;
• для конструкций из кирпича, бетона и каменных стен – плотностью более 1000-1300 кг / м³;
• дом с подвалом;
• на гетерогенных почвах. Лента бетона действует как единая структура, которая перераспределяет усилия таким образом, что стены дома не будет деформироваться и растрескиваться;

Что такое свайно-ленточный фундамент

Ленточный фундамент на сваях представляет собой устойчивую и долговечную конструкцию, предусматривающую монтаж ленты на сваи. В результате получается монолит. Такой вариант часто выбирают в качестве основания для малоэтажных массивных домов.

Ленточный фундамент на сваях получается в результате соединения свай и ленточной конструкции. Такой вариант выбирают при сооружении домов на территориях с проблемными грунтами. Сваи могут иметь разную длину, форму и диаметр. Нагрузка от здания распределяется на ленту, что позволяет избежать разрушительных воздействий подвижного грунта. В этой системе есть железобетонный элемент, устанавливаемый на различную глубину.

Свайно ленточный фундамент расчет. Виды

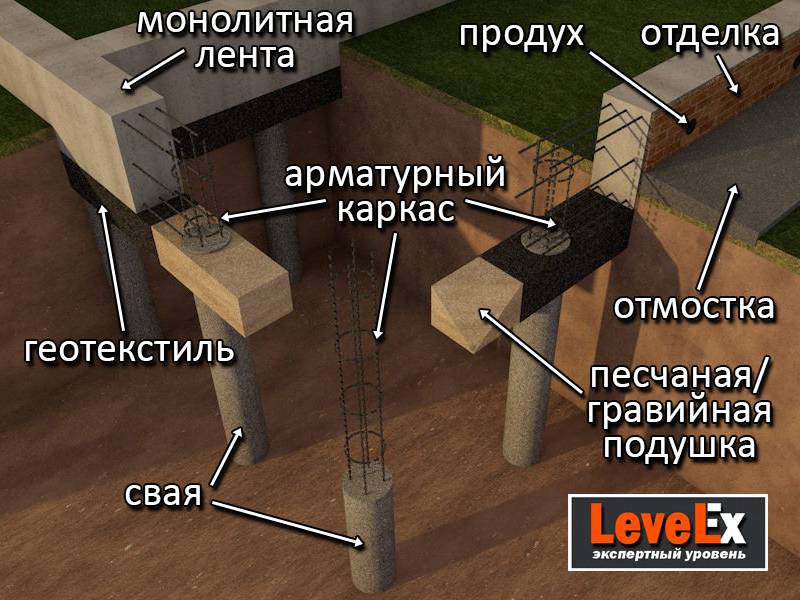

На картинке показано устройство свайно-ленточного фундамента с применением буронабивных свай

• Винтовые – считаются самыми надежными и прочными. Они ввинчиваются в землю на необходимую глубину, благодаря специальной резьбе увеличивается прочность сцепления грунта со сваями;
• Буронабивные – это один из часто используемых методов, так как применим практически для всех типов построек, и не требует усиления опоры по всей площади. Сначала под сваи роется скважина определенного диаметра, с учетом всех необходимых требований, затем скважина заливается бетонным раствором. При необходимости осуществляется обсадка стенок при помощи, например, стальной трубы;
• Забивные – для этого метода используется специальная техника, так как необходимо сваи забивать в грунт.

Классификация фундаментов не ограничиваются только видами свай и методами их погружения, также существуют различные способы соединения их с ростверком, в данном случае, с ленточным основанием.

Ростверк является верхней частью сваи, которая помогает соединить все несущие конструкции друг с другом. Ленточный ростверк представляет собой сваи, равномерно расположенные по периметру сооружения. Ленточный ростверк на свайном фундаменте считается одним из самых надежных и имеет большой срок эксплуатации. Его устанавливают для наилучшего распределения нагрузки будущей постройки на все сваи. Для качественного возведения такого фундамент необходим грамотный расчет устройства всей конструкции:

• стандарт расположения свай через 1 — 1,5 метра;
• глубина установки не более 2 метров над замлей, при этом должно выступать 2 – 3 метра сваи.

К расчету ростверка стоит подойти более тщательно, так именно он определяет прочность всего фундамента:

• Высота ростверка не должна быть менее 25 см;
• Ширина рассчитывается исходя из ширины цоколя или же по толщине внешней стены, но не менее 40 см;
• изгиб ростверка рассчитывается отдельно с использование сложной формулы. С этими расчетами рекомендуется обращаться к профессионалам.

Для деревянных домов и небольших каменных чаще используется мелкозаглубленный ленточный фундамент. Большую популярность он заслужил за свою недорогую стоимость. При этом закладывается он на слабопучинистых грунтах в глубину около 50 – 70 см.

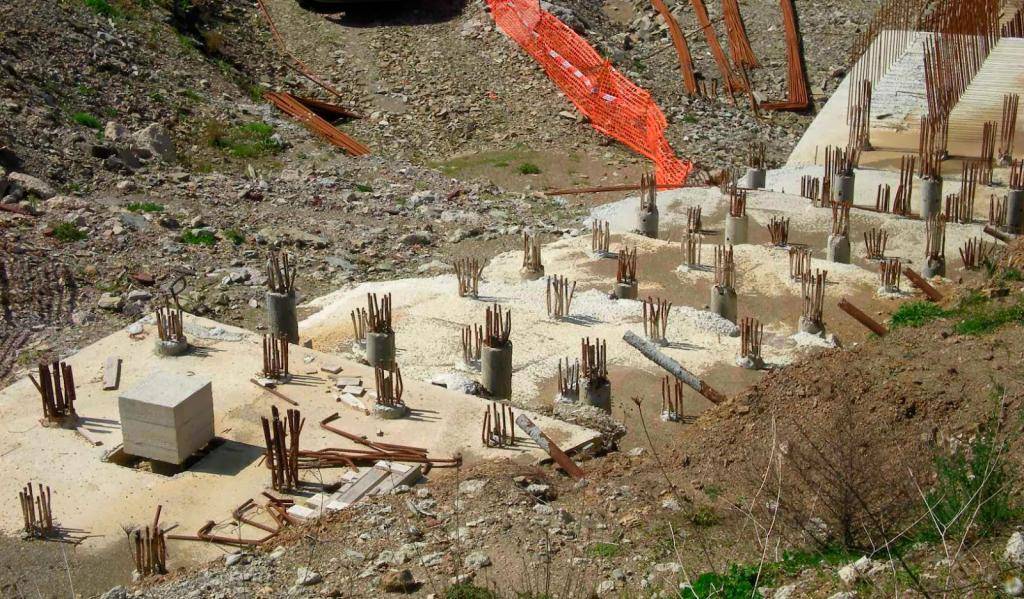

Свайно-ленточный фундамент на склоне представляет собой достаточно удобную конструкцию, позволяющую сохранить первоначальный ландшафт на своем участке. В данном случае сваи закапываются в землю вертикально либо с определенным уклоном, объединенные сверху ростверками. Внешне сваи могут быть полностью находиться в земле, либо же частично выступать над поверхностью.

Достоинства и недостатки комбинированного основания

Комбинированные основания соединяют в себе достоинства и недостатки обоих типов Достоинства ленточно-свайного фундамента, как и его недостатки, определяются тем, что данный вид соединяет в себе особенности монолитных оснований ленточного и свайного типов.

Основным индикатором для использования является то, что после дождей влага остается на поверхности, либо в верхней части грунта.

Таблица – Положительные и отрицательные свойства комбинированного фундамента ленточно-свайного типа

№	Достоинства	Недостатки
1	цена ниже стоимости полностью ленточного монолитного основания	требуется проводить предварительные точные расчеты
2	более быстрый монтаж по сравнению с ним	ограничены нагрузки на основание величиной несущей способности опор и железобетонной ленты
3	возможность все работы выполнить без применения специальной техники своими руками	не предусматривается обустройство полноценного помещения подвального типа
4	доступность используемых стройматериалов	—

Как сделать СЛФ (краткое описание основных процессов)

Морозное пучение

То, что в грунте содержится определённый процент воды ни для кого не секрет. Эту истину мы усвоили ещё в школе, как и ту, что именно водичка – уникальное в своём роде соединение, которое в твёрдом состоянии занимает больший объём нежели в жидком.

А поскольку вода в земле даже относительно территории одного участка распределена неравномерно, то и «пучинит» её по-разному. В одном месте приподнимет на сантиметр, а в другом и на 30–40 мм.

Именно эти движения и разрушают неправильно созданные фундаменты, разрывая армирование и усеивая паутиной трещин кирпичную кладку.

Но не всё так плохо. Люди давно научились бороться с этим неприятным явлением.

Инструкция по устройству свайно-ленточного фундамента

Расчет расстояния между сваями и глубины их погружения в свайном фундаменте

Глубина погружения свай рассчитывается исходя из вида и сложности грунта. Нижняя часть опоры должна находиться на 20-30 см ниже нормативной глубины промерзания определенного вида грунта в регионе проживания. К примеру, глубина промерзания для Санкт-Петербурга, по отчетам геологов, для глин и суглинков 1,4 м. Для возведения фундамента потребуется сваи размером не менее 140 + 20 = 160 см. Так как земля под домом прогревается, эту цифру можно уменьшить на 10-20%.

Для определения требуемого количества свай и расстояния между ними руководствуются СНиП № 2.02.03-85 и ГОСТ 27751, в которых перечислены основные требования, предъявляемые при возведении свайных фундаментов. При этом в расчет берутся следующие характеристики:

• прочность материала свай и ростверка;
• несущая способность грунта (при этом учитывается уплотнение при установке опоры);
• при наличии значительных перепадов рельефа – несущая способность основания (пяты) опоры;
• степень усадки сваи при вертикальной нагрузке.

Делаем расчет фундамента

Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

• Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
• Смету и проект;
• Предположительные данные о нагрузке на фундамент;
• Размеры планируемой площади для строительных работ;
• Кризисный план возможных земельных деформаций;
• Данные о габаритах основания из лент.

Виды и их характеристики

Армирование ленточного фундамента своими руками: схемы и чертежи

Количество, схема укладки и диаметр стальных прутков зависят от расчетных проектных данных. Но в случае строительства небольшого частного дома своими руками можно спроектировать собственную схему укладки арматуры, опираясь на распространенные рекомендации.

Самой надежной и простой схемой расположения металлической арматуры является прямоугольная. Она лучше всего противостоит двум противоположным силам, воздействующим на ленту основания – это верхняя нагрузка от массы дома и нижнее пучение почвы в результате сильных морозов.

Для компенсации противоположных воздействий внутри монолитного бетона, глубиной до 100 мм, устраивают два пояса – нижний и верхний. Прямоугольная конструкция из стальных прутьев, диаметром от 6-ти мм и более, крепится с помощью металлической обвязки. Арматура, имеющая ребристую поверхность, хорошо сцепляется с цементным раствором и участвует в передаче нагрузок.

Поэтому шаг между горизонтальным и вертикальным расположением прутков всегда будет на 100 мм меньше значений ширины и глубины фундамента.

Армирование углов

Места примыканий простенков и углы здания считаются самыми проблемными участками, так как в них происходит соединение сразу нескольких видов нагрузок

Поэтому особое внимание следует уделять грамотному соединению металлической арматуры

Одна из применяемых схем заключается в загибании прутка, выходящего с одной стороны, на стальной выход, образовавшийся с другой. Такой способ называется «захлест» и для его выполнения необходимо 60-70 см длины арматуры.

В тех случаях, когда длины прутков не хватает для загибов, используют хомуты в форме буквы «Г», которые укладывают в угол и связывают с металлическими выходами с двух сторон.

Армирование подошвы ленточного фундамента

Стабильность ленточного фундамента на пучнистых почвах можно повысить с помощью подошвы, которая армируют отдельно. Более широкое основание под фундаментом значительно уменьшает опасность просадки здания, но для сопротивления возникающему неравномерному давлению на отдельные участки, подошву необходимо укрепить арматурой.

В условиях сильного промерзания сложных грунтов используют 2 пояса арматуры, расположенные на расстоянии 200-300 мм друг от друга и соединенные стальной проволокой.

В условиях среднепучнистой или нормальной почвы применяют продольное расположение металлического каркаса.

Для удобства работы армирующий пояс можно подготовить заранее, чтобы затем сразу заложить его в опалубку. Для этого сформированные прямоугольные контуры одевают на четыре продольных стальных прута, придерживаясь максимально точных размеров. С такой работой может справиться один человеку, но помощники помогут сэкономить время.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

• Необходимо использовать цемент не ниже марки М 200;
• Делать раствор предпочтительнее средней плотности;
• Заливка выполняется с наименьшим временным интервалом для всех скважин;
• После ее окончания можно выполнять армирование;
• Лучше сначала залить несущие элементы и оставить высыхать на два дня;
• После этого можно выполнить заливку для ростверка, также одновременно.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

• Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
• Арматура должна быть залита полностью;
• Густота раствора должна быть средней консистенции;

Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Ленточный или свайный

Если грунт позволяет использовать любой из этих двух типов фундаментных оснований, стоит сравнить эксплуатационные характеристики конструкций, затраты на монтаж, долговечность и другие параметры.

Промерзание пола. Существует заблуждение, что пол на первом этаже дома на свайном фундаменте промерзает сильнее, чем у здания на ленточном основании. Однако это не так – бетонные конструкции промерзают и отдают в пространство под полом больше холода, чем грунт. В железобетонной ленте сложнее устроить продухи (если не позаботиться об отверстиях на стадии монтажа опалубки).

Если ростверком у свайного поля служат металлические балки или венцы деревянного дома, пространство между ним и грунтом зашивается профнастилом или сайдингом для защиты от холода, в обшивке предусматриваются вентиляционные отверстия. В отличие от бетонной ленты, такие конструкции не провоцируют появление конденсата, вредного для деревянного основания пола.

Промерзание цоколя и инженерных коммуникаций. И в бетонном подвале, и под полом дома на свайном фундаменте, прокладываются трубы в теплоизоляции – это общее требование независимо от типа подземного основания. Точно также придется использовать утеплитель для защиты цокольной части дома, независимо от того, выполнена она из бетона или представляет собой обшивку из листового материала.

Финансовые затраты на обустройство. Фундаментное основание на винтовых сваях обойдется дешевле железобетонного ленточного, если обустраивать ленту согласно действующим строительным требованиям. Удешевить ленточный фундамент до уровня винтового получится лишь одним способом – сэкономив на марке бетона, толщине арматуры и т.д., что значительно снизит прочность и долговечность конструкции.

Долговечность. Распространено мнение, что бетонный фундамент прослужит дольше винтового. Согласно действующим стандартам, железобетонный фундамент, построенный по всем правилам (без экономии на материалах), прослужит не менее 50 лет. У свай с толщиной стенок 4 мм срок службы составляет 40 лет, винтовой фундамент из свай со стенками 6 мм сохранит несущую способность на протяжении минимум 50 лет

Важно использовать сваи из качественного металла с надежными сварными соединениями

Особенности обустройства основания

Выбирая, какой фундамент предпочтительнее, важно обратить внимание на то, как надежность конструкции зависит от качества монтажа. Свайное поле готово к продолжению строительства сразу после погружения опор в грунт

Монолитной бетонной конструкции требуется время для набора прочности (не менее 20 дней), при этом следует защитить бетон от осадков, регулярно сбрызгивать водой, чтобы уберечь от пересыхания в жару и т.д

Нарушение режима набора прочности приведет к растрескиванию монолита и необходимости полностью переделывать основание

Монолитной бетонной конструкции требуется время для набора прочности (не менее 20 дней), при этом следует защитить бетон от осадков, регулярно сбрызгивать водой, чтобы уберечь от пересыхания в жару и т.д. Нарушение режима набора прочности приведет к растрескиванию монолита и необходимости полностью переделывать основание.

Возведение строительных конструкций. Для домов из штучных материалов (кирпич, блоки) требуется сплошное монолитное основание, чтобы кладка не рассыпалась от неравномерной просадки фундамента.

Чтобы избежать большого объема земляных работ и снизить расходы, выбирают ленточный фундамент на винтовых сваях – опоры, погруженные в грунт, связываются монолитным железобетонным ростверком. Данный вариант основания подходит и для обустройства на участке со сложным рельефом.

Заключение

Первым делом при выборе типа фундамента следует ориентироваться на характеристики грунта – этот параметр способен внести коррективы в проект. Если есть желание построить дом с подвалом или цокольным этажом, то без ленточного фундамента не обойтись.

Для деревянного дома достаточно винтового фундамента. Каркасный дом можно построить на винтовом фундаменте с ростверком из металлических балок. Постройки из кирпича, пеноблока и других штучных материалов требуют монолитного бетонного ростверка.

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

1. состав грунта;
2. уровень грунтовых вод;
3. глубину промерзания почвы;
4. общий вес фундамента и здания в целом.

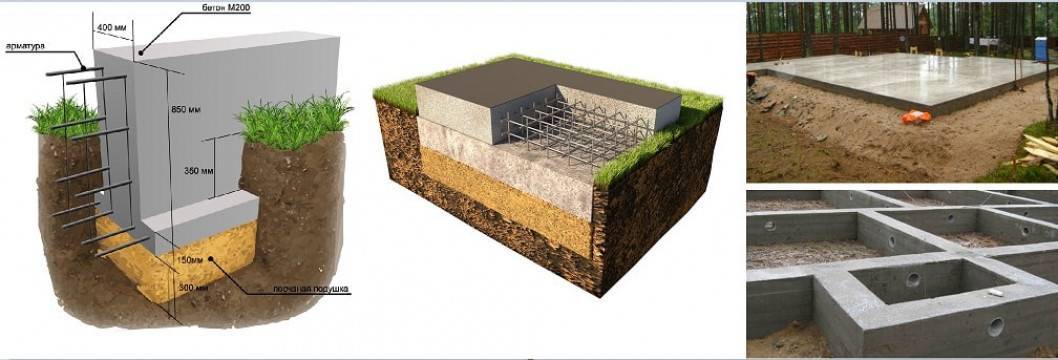

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) — результат в см.

• 1,3 — коэффициент запаса прочности;
• Р — вес дома и фундамента, кг;
• L — длина ленты, см;
• Rо — сопротивление грунта, кг/см².

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт

Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность

Ленточный мелкозаглубленный фундамент

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!

Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

Как сделать опалубку для монолитного фундамента своими руками

В данной статье рассмотрим основные моменты по устройству опалубки монолитного ленточного фундамента. Этот вариант фундамента остается одним из популярных и часто используемых при строительстве частного дома.

Изготовление щитов опалубки

Длину щитов можно принимать произвольную, но лучше выполнить основное их количество стандартных размеров, около 2500 мм. Высота зависит от параметров фундамента и принимается на несколько сантиметров больше. Щиты большей длинны лучше не использовать, так как они более тяжелые и их труднее монтировать после перестановки опалубки.

Сборка щитов из досок

Выполняется заготовление нужного количества досок одинаковой длинны. Элементы скрепляются между собой брусками, которые создают ребра жесткости щита. Крепятся бруски гвоздями (саморезами). Гвозди забиваются с внутренней стороны опалубки, а на ребрах их концы загибаются.

Ребра закрепляются от краев досок на расстоянии около 150 мм, средние ребра прибиваются с шагом около 600-800 мм. Таким образом щит опалубки получается довольно прочным. Крайние бруски должны в нижней части щита выступать на 200 мм (их лучше заострить). Щит более легко закрепится в земляное основание, даже временно зафиксируется.

Монтаж щитов

Монтаж щитов опалубки выполняется по осям, которые натянуты с обноски. Днище котлована или траншеи предварительно выравнивается и уплотняется щебнем с песком.

Монтаж щитов опалубки ленточного фундамента

Щит одним краем (длинным ребром) закрепляется в грунт, второй край выставляется по горизонтальной плоскости при помощи строительного уровня. Щит временно закреплен, выставляется отвесом по вертикальной плоскости. Параллельно выполняется установка второго щита по аналогу с первым. После щиты закрепляются при помощи распорок из брусков сечением 50*50 мм, распорки фиксируются в грунте деревянными колышками.

Нижняя часть щита закрепляется сплошным брусом, который фиксируется колышками. Распорки и их колышки закрепляются с шагом не менее 1000 мм.

Внутренняя фиксация щитов шпильками

Для выполнения ширины фундамента по проекту, применяются шпильки из арматуры диаметром 12-14 мм. Они должны выступать из краев щитов опалубки, поэтому их размер должен быть больше параметров конструкции примерно на 20 мм, по краям шпилек нарезается резьба. Для каждой шпильки понадобится две шайбы и две гайки.

Шпилька для фиксации щитов опалубки

Внутренняя фиксация щитов опалубки выполняется с помощью шпилек и металлических трубок, размер трубок должен соответствовать ширине ленточного фундамента.

Внутренняя фиксация щитов шпильками

Армирование фундамента

После заготовки нужного количества шпилек и трубок, выполняется армирование фундамента каркасами согласно проекту. Либо уложить и связать арматуру для получения каркаса.

Армирование фундамента

Затем, при помощи дрели с длинным сверлом, выполняются отверстия в двух щитах, между щитами вставляется металлическая трубка и в нее продевается шпилька. С обеих сторон опалубки шпилька через шайбы затягивается гайками. Такую работу легче выполнять с помощником. Последним моментом установки опалубки, будет являться ее закрепление по верху щитов обрезками досок или брусков. Верхняя часть опалубки скрепляется между собой.

Для более быстрой разборки щитов опалубки, их поверхность следует обшить полиэтиленовой пленкой, рубероидом, плотной бумагой. Щиты демонтируются значительно легче, и между досками опалубки не будет выступать «цементное молоко». Поверхность ленточного монолитного фундамента получается значительно ровнее, работы по гидроизоляции конструкции выполняются в этом случае более качественно и быстро.
