Расположение свай в ростверке
В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.
Расположение свай на плане дома
Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.
Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.
Как расставить на плане дома самостоятельно
При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.
Сначала расставляют сваи по углам, потом под местами примыкания несущих стен
Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).
Плюсы и минусы столбчато-ростверковых фундаментов
Минусы и плюсы свайного фундамента
Какие сваи использовать
Как выбираются сваи под фундамент?

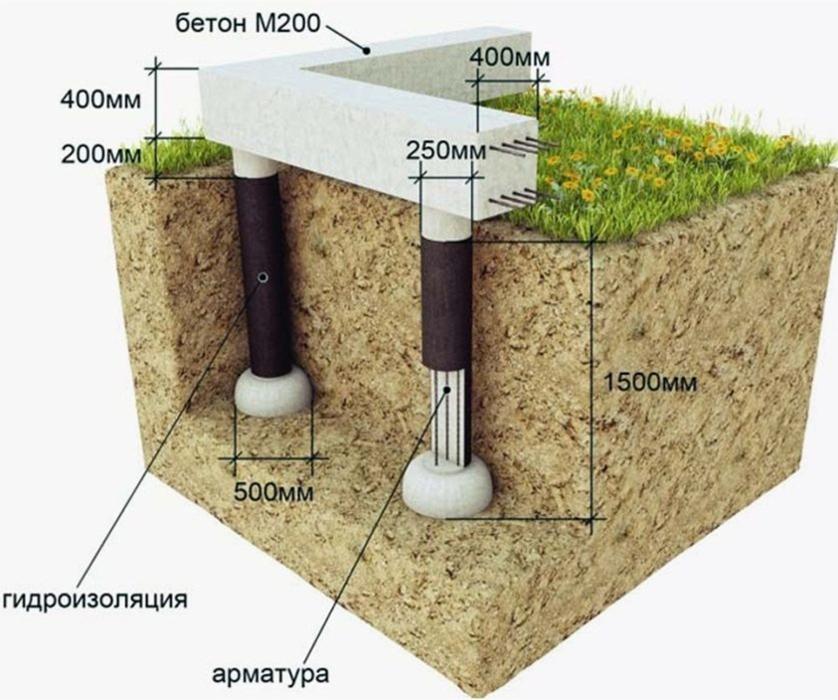

Устройство буронабивного фундамента
После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.
Важно! На дно скважины обязательно надо засыпать песок для устройства песчаной подушки. По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра
Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина
С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина
По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.
Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.

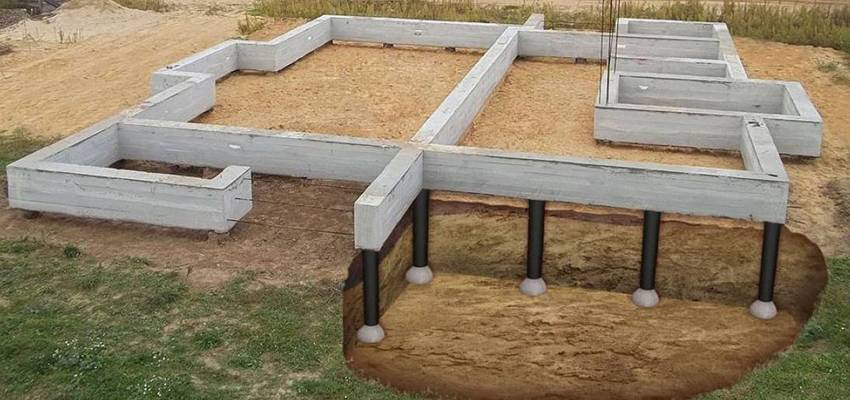

Что представляет собой фундамент
Такой фундамент — конструкция из нескольких опор, соединенная “обвязкой” из стали или железобетона. Конструкция служит основанием для бревенчатого или кирпичного слоя и создает равномерное соотношение нагрузок. Точечные воздействия от свай распределяются по верхней раме, которая именуется ростверком, таким образом нет излишних нагрузок на стены в каких-либо единичных точках. Это практически избавляет строение от перекосов и разрушений кладки.
Для каких типов строений используется
Ростверковый фундамент позволяет возводить надежные здания и строения, которые будут стоять несколько десятилетий, не страдая от температурных перепадов или от сейсмоактивности. На нем можно строить и общественные сооружения, и индивидуальные строения, в том числе в зонах со складочным рельефом, на склонах и на вечной мерзлоте, где распространены пучинистые почвы.
Фундамент свайно-ростверкового типа применим как основание для домов:
кирпичных;
каркасного типа;
из газосиликатных блоков.
Он подойдет для возведения на почвогрунтах:
с повышенной плотностью;
осложненных плывунами;
с высоко поднимающимися грунтовыми водами.
Конструкция такого типа дает возможность настила полов практически по уровню грунта, не требуется специально выравнивать поверхность. Можно установить сваи на разной высоте, и тем самым компенсировать перепад высот и все неровности.
Допустимым является использование ростверкового основания для массивных сооружений весом, превышающим 350 тонн. Это более экономный вариант, чем ленточный или сложенный из плит. При этом понадобится использовать при проектировании дома более высокий, чем обычно, запас прочности: 1,4 против обычного 1,2.
Назначение и функции.
Устройство свайного ростверкового фундамента. Сваи оптимальны на участке со сложным рельефом.
При проектировании собственного частного дома обязательно нужно разобраться, что это такое свайный фундамент с монолитным ростверком, и подходит ли он для этого конкретного случая.
В качестве несущих опор сваи являются оптимальным вариантом в сложных геологических условиях, когда силы пучения оказывают значительное воздействие на подземные конструкции, а большой уровень промерзания потребует заглубления монолитной ленты свыше 2 м.

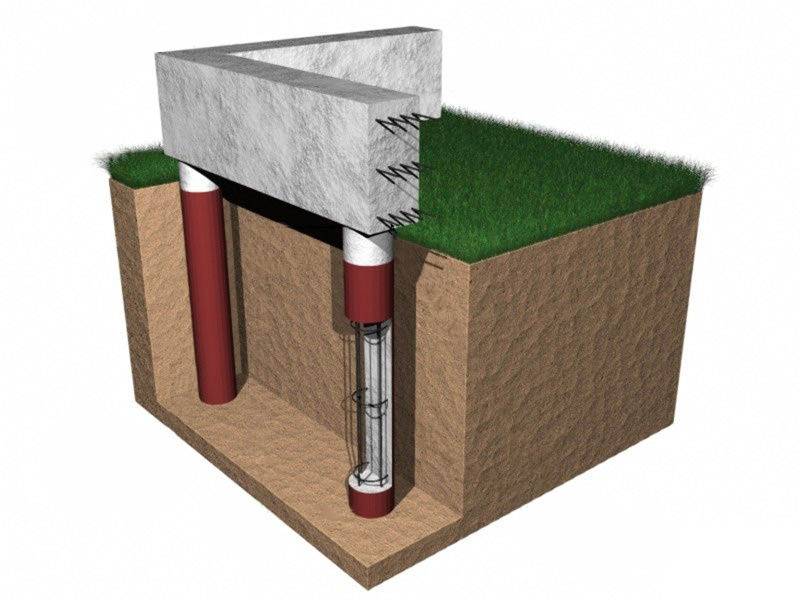

На схеме показано, как работает конструкция свайного ростверка:
Свайно ростверковый фундамент плюсы и минусы фото.
Технология изготовления отличается от обычной установки здания на сваи тем, что все опоры связываются в единое основание цельным поясом, принимающим и распределяющим нагрузки на столбчатые опоры.
Виды ростверка.
Виды ростверка. Ростверк соединяет сваи между собой.
Проектным расчетом, исходя из условий участка и общего веса здания, выбирают, какой вид свайно-ростверкового фундамента целесообразно применить.
На решение оказывает влияние необходимость устройства под венцом вентилируемого подполья, возможность подтопления паводковыми водами, уклон (рельеф) площадки.
Исходя из таких условий, определяют высоту ростверка свайного фундамента:
Свайно ростверковый фундамент плюсы и минусы.
Низкий ростверк имеет достоинства ленточного фундамента.
Устройство свайного ростверкового фундамента.
Низкий ростверк является комбинацией незаглубленного ленточного фундамента со сваями, что существенно повышает надежность, жесткость, устойчивость всей несущей конструкции.
Этот вариант сочетает достоинства свайного и ленточного типа фундаментов, при том, что объединение значительно компенсирует недостатки, проявляющиеся по отдельности:
- весовая нагрузка здания передается на фундаментную бетонную ленту и за счет наличия армирующего каркаса перераспределяется на всю площадь опоры;
- монолитная низкая лента опирается своей нижне частью между сваями на подушку (грунт), обеспечивая площадь контакта с опорой по всему периметру;
- зимой воздействие сил у поверхности компенсируется заглубленными столбами свай.
Высокий ростверк. Повышенные ростверки применяют на сложных неустойчивых почвах.
С повышением уровня грунтовых вод растет высота бетонного ростверка относительно поверхности почвы.
Повышенный тип используют на плывунах, торфяниках, карстовых, лесовых, плодородных почвах, толщиной больше 1,4 м.
Такое расположение исключает воздействие боковых сил на монолитный ростверк, а сваи являются не только опорами, но и якорем в подвижных породах.
Устройство такого фундамента сокращает объемы производства земляных работ, потребует меньшего количества материалов и денежных затрат, чем бетонная лента или плита. При монтаже монолитный железобетонный ростверк потребует точного соблюдения проектных размеров и технологии производства работ.
Материал для ростверка.
Деревянный брус — наиболее дешевый материал.
Основой для ростверка под свайный фундамент выбирается сырье, способное по своим характеристикам длительно выдерживать постоянную и переменную нагрузки, заложенные в проектный расчет дома.
Прочный ростверк на сваях изготавливают из таких материалов:
- стальные профили (швеллер, двутавровая балка);
- деревянный брус (оцилиндрованное бревно);
- бетонное (железобетонное) литье.
Низкий свайно-заглубленный фундамент может быть только с бетонным ростверком.
Материал для ростверка.
Бетонные конструкции применяют для тяжелых домов.
Высокими делают металлические ростверки, так как при своей большой прочности они нуждаются в защите от влаги.
Железобетонный тип, возвышающийся над землей, применяют при постройке достаточно тяжелых домов, так как на высоте бетонирование потребует хорошей опалубки.
Как опирают свайный фундамент с ростверком из разных материалов на сваи представлено на схеме:
Свайно ростверковый фундамент плюсы и минусы.
Перед тем, как рассчитать несущую способность свайных фундаментов с учетом общей нагрузки, надо принять к сведению, что запас прочности для них должен составлять 1,4 (в других типах оснований обычно рассчитано на 1,2).
Устройство и разновидности свайно-ростверкового фундамента
Данный тип основания представляет собой опоры, заглубленные в грунт ниже глубины промерзания, которые соединяются между собой с помощью железобетонного или металлического ростверка (ленты). Именно ростверк принимает на себя всю нагрузку от дома и равномерно перераспределяет ее на сваи.
Свайно-ленточный фундамент может оборудоваться высоким или низким ростверком. В первом случае лента будет размещаться выше уровня земли. Сделать такой ростверк из бетона достаточно сложно, поэтому чаще всего прибегают к изделиям из металла или древесины твердых пород.
Основания с низким ростверком считаются более надежными и устойчивыми к различным деформациям. Это обусловлено тем, что у них жесткое сцепление с землей имеют не только вертикальные опоры, но и сама лента. Именно поэтому такие конструкции встречаются намного чаще и являются более предпочтительными. В этом случае берется не металлический, а ж/б ростверк, что положительно сказывается на стоимости фундамента.
В качестве свай могут применяться буронабивные, забивные, буровые или винтовые изделия. Для частного строительства оптимальным вариантом считается именно первый вид, что обусловлено сравнительно небольшой стоимостью готовой продукции и достаточно простым монтажом.
Ростверк: что это за элемент и зачем он необходим
Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.
Ростверк сэкономит время, деньги и силы на строительство основания
Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.
Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.
Возведение свайного фундамента своими руками
Ростверк — часть свайного фундамента, задача которой заключается в объединении головных участков буронабивных свай во время заливки. Помимо этого бетонирование ростверков позволяет создать прочную опорную конструкцию для возводимых элементов дома.
Схема армирования бетонного пояса (ростверка).
Свайно-ростверковый фундамент является одной из разновидностей свайно-ленточного фундамента. Особенность его заключается в возможности поднятия ленты фундамента над поверхностью земли в среднем на 15 см и наличии расширения на нижних концах ростверков, которое исключает смещение грунта во время его замерзания и оттаивания.
Бетонирование ростверков осуществляют на не особо прочных грунтах, подверженных сильным сжатиям. Возвести дом или любое другое здание на тех участках, где нецелесообразно создавать ленточный фундамент, позволяет заливка ростверков.

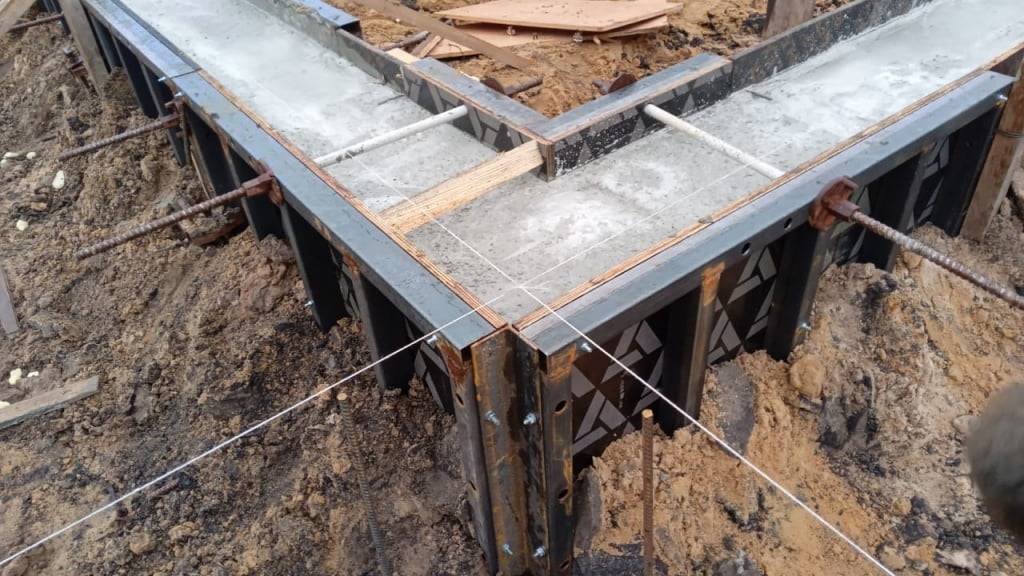

Схема опалубки ленточного фундамента.
Бетонирование ростверка обойдется гораздо дешевле заглубленного ленточного. Изобрели данный вид фундамента в Финляндии для того, чтобы строить легкие каркасные или деревянные дома. В России ростверки поначалу использовали даже при строительстве тяжелых кирпичных сооружений, пытаясь сэкономить на материалах. Как итог, уже сегодня эти дома пришли в полную негодность.
Потому нужно запомнить, что заливка ростверка возможна только при возведении домов из легких материалов, во всех остальных случаях такой фундамент может стать причиной обрушения. В настоящее время ни одна проектная организация не возьмется за составление проекта и постройку каменного дома на таком фундаменте, так как придется нести ответственность за такую работу.
- металлический. В этом случае сваи связываются швеллером или двутавром. Для несущих стен применяется широкий швеллер, позволяющий уложить блоки непосредственно на металл, а все остальные сваи связываются более узким швеллером, сечение которого не превышает 20;
- бетонный. Сваи монтируются только под несущие стены. Но в этом случае требуется вырыть траншею, глубина и ширина которой должна соответствовать размерам ростверка;
- подвесной. Технология создания такого ростверка схожа с бетонным, единственное, что его отличает, это прохождение бетонной ленты по верху сваи. При этом она не касается земли.
Варианты расположения свай и их виды
Основные ошибки при возведении
Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются:
- Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
- Отсутствие воздушного зазора между высоким ростверком и грунтом.
- Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.
Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами. Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.
Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.
Плюсы и минусы свайно-ленточного фундамента
Большая популярность данного вида основания в частном строительстве обусловлена его следующими преимуществами:
- Небольшая стоимость. Свайно-ростверковый фундамент отличается небольшим расходом и стоимостью строительных материалов. Однако на возведении основания под дом или любую хозяйственную пристройку сильно экономить не стоит, потому что это негативно скажется на прочностных характеристиках здания.
- Несложный монтаж. Строительство свайно-ростверкового фундамента не отличается чрезмерной сложностью, так что со всеми работами сможет справиться каждый самостоятельно.
- Высокая устойчивость на проблемных грунтах. Такое основание сохраняет свои первоначальные параметры и технические характеристики на пучинистых и подвижных грунтах.
Из недостатков свайного фундамента с ростверком нужно выделить:
отсутствие возможности строительства подвального помещения в доме;
на таком основании не рекомендуется возводить тяжелые стены, так как под большим весом существует вероятность деформации всей конструкции;
самостоятельно выполнить расчет и создать схему свайно-ростверкового фундамента достаточно сложно, так как при этом нужно принимать во внимание много исходных данных.
Что такое ростверк
Что такое ростверк
Фундамент является основой вашего строения. Классическим решением является создание ленточного фундамента, глубина залегания которого совпадает или превышает глубину промерзания грунта на вашем участке. Однако во многих случаях, особенно при большой глубине промерзания грунта строительство ленточного фундамента является экономически нецелесообразным. В этом случае можно построить фундаментные столбы-опоры, уходящие вглубь земли, которые располагаются под углами строения и под местами примыкания стен. Но такие столбы, не связанные между собой не будут иметь той прочности, которую имеет цельная фундаментная бетонная лента.
Выход есть. Между столбами-опорами строится ростверк – верхняя горизонтальная соединяющая силовая линия. Он объединяет отдельные столбы-опоры в единую систему, жесткость которой возрастает в разы.
Ростверк может представлять собой бетонную ленту, опоясывающую столбы фундамента по периметру (и иногда включающую в себя и горизонтальный элемент под внутренними стенами), или сплошную бетонную плиту, которая также может соединять несколько столбов-опор.
Виды ростверков
Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:
Надземный ростверк (или возвышенный)
Наземный ростверк (или повышенный)
Подземный ростверк (или заглубленный)
Надземный ростверк
Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.
Схема надземного ростверка
Наземный ростверк
Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт. В ряде случаев, перед размещением наземного ростверка с поверхности земли снимают верхний слой почвы и под нижнюю поверхность ростверка размещается подушка из грунта, который не подвержен пучению.
Подземный ростверк
Подземный или заглубленный ростверк заглубляется в грунт вашего участка. Также, как и в наземном ростверке при их строительстве под нижний уровень конструкции ростверка должна быть размещена подушка из грунта с низкой степенью расширения при замерзании.
Классификация ростверков по материалу изготовления
Схема подземного,наземный и надземного ростверка
Также ростверки можно поделить на типы в зависимости от материала их изготовления. Ростверк может размещаться как на заранее изготовленных сваях, так и на сваях, которые формируются в процессе строительства или на буронабивных сваях.
Заранее изготовленные сваи могут делаться из специальным образом пропитанного дерева, металлических труб или из железобетона.
Буронабивные сваи формируются непосредственно на участке в процессе строительства. Это является, пожалуй, наиболее простым и дешевым способом формирования свайного фундамента.
Монтаж фундамента из буронабивных свай с ростверком своими руками
Понятие «буронабивные» образовано из двух последовательных действий, в ходе которых формируется заглубленная в землю железобетонная свая.
- Сначала по месту разметки фундамента пробуриваются скважины. Их глубина и диаметр определяются исходя их проекта. Обычно диаметр такой скважины составляет не менее 30 сантиметров. На дно скважины размещается последовательно песчаная и гравийная подушка. Затем, в случае хорошей впитываемости грунта на дно скважины можно разместить плотную полиэтиленовую пленку.
- Внутрь скважины опускается труба. Они может быть изготовлена практически из любого материала. В индивидуальном строительстве используются как асбестоцементные, так и металлические или полимерные трубы. В крайнем случае в качестве опалубки можно использовать свернутый в трубку лист рубероида.
Монтаж фундамента из буронабивных свай с ростверком
Плюсы свайно-ростверкового фундамента
Как и любое другое основание, рассматриваемый вид, имеет ряд особенностей, в том числе и преимуществ, а именно:
- Высокий уровень устойчивости, что является неотъемлемым требованием при возведении сооружения на подвижных и неустойчивых почвах. Возводимая конструкция останется неподвижной даже в случае землетрясений (когда происходит движение грунта).
- Максимальная нагрузка, которую может удержать рассматриваемый фундамент, составляет 5 тонн, этот показатель является рекордным по сравнению с аналогичной способностью других видов фундамента.
- Плюс ко всему такое основание является идеальным вариантом для строительства несложных сооружений, даже если они возводятся на достаточно сложных по своей структуре грунтах (к примеру, в гористой местности, где большую часть грунта составляют камни, меньшую – сыпучий слой).
- Возможность возводить фундамент на неровных поверхностях (склонах), благодаря использованию свай различной высоты.
- Такой вид считается дешевой разновидностью, что дает возможность изрядно сэкономить в процессе строительства.
- Невозможность воздействия на свайно-ростверковый фундамент вод из грунтов. К тому же поверхность основания никак не контактирует с грунтом, на котором он возведен, а значит, грызуны в данном случае не страшны.
- Возможно возведения без использования какой-либо сложной техники для строительства.
- Отсутствие необходимости проведения выравнивания грунта, чистки территории, на которой будет возводиться конструкция.
Типы и назначение ростверков
Конструкция ростверка может быть разной в зависимости от назначения, типа, функций.
Виды ростверков по типу используемого материала:
- Деревянный – обвязка выполняется из уложенных на оголовки свай брусьев.
- Бетонный – используется для создания самых тяжеловесных конструкций, где в роли опоры здания выступают бетонные балки, правильно связанные со сваями в монолитный каркас.
- Металлический – ростверк представляет собой каркас, выполненный из приваренных к оголовкам винтовых свай металлических балок.
Отдельно стоит упомянуть свайный куст – для этого вида ростверка характерно использования нескольких свай, скрепленных в верхней части между собой. Они работают вместе в виде своеобразных «пучков», погружаются в грунт рядом друг с другом для эффективного принятия и распределения точечной нагрузки либо нагрузки от колонн. Обычно такой тип ленточной конструкции ростверка используют в энергетическом и промышленном строительстве. В частном строительстве своими руками обычно выполняют бетонный ростверк.
Ленточные фундаменты с ростверками
Данный тип фундамента становится надежной и прочной опорой для сооружения. Конструкция с ленточным ростверком может быть реализована двумя способами – одну технологию используют выше уровня грунта, другую – в процессе создания решетчатой конструкции, которая призвана брать на себя определенную часть нагрузки.
Обычно ленточные фундаменты с ростверком обустраивают на территориях со сложным рельефом, на склонах, так как выбор конструкции позволяет сделать основание надежным, но не требует привлечения спецтехники, сложных проектировочных работ, идеально подходит для строительства зданий из облегченных материалов.
Чтобы реализовать данный тип свайно-винтовых конструкций, понадобится позаботиться о нескольких моментах: обязательна засыпка песка слоем в 30 сантиметров под бетонный каркас, нужно выполнить гидроизоляцию опор и решетки (из рубероида, полиэтиленовой пленки или асбоцементных труб), важен тщательный расчет шага и количества свай, толщины ростверка, других параметров.
Для забора
В данном случае преследуют задачу обеспечения полноценной защиты конструкции ограждения, которую не может выполнить обычный плоский забор. Проектирование ростверка для забора мало чем отличается от аналогичной конструкции для фундамента дома – функции, материалы, проект идентичны.
Для свайного основания
Столбчатый фундамент с ростверком обустраивается для определенных конструкций зданий, гарантируя нужные параметры жесткости и веса каркаса. Чтобы опорные колонны не падали, выполняют обвязку монолитным деревянным, металлическим либо железобетонным поясом.
Схемы свайного основания сооружений:
- Столбы, опирающиеся на насыпь из щебня без заглубления в почву. Основание дома получается жестким, удается исключить просадку.
- Заглубление в грунт колонн с навесным поясом – самая распространенная схема свайных фундаментов.
- Без ростверка – актуально для возведения небольших зданий.
Виды свайно-ростверкового фундамента
Целесообразность возведения
Выбор в пользу данного решения целесообразен лишь в том случае, если:
- вы хотите сэкономить. Безусловно, в ряде случаев такой подход позволяет сэкономить до 30% средств, выделенных на возведение фундамента. Но, опять же, не стоит вдаваться в крайности: если вы видите, что по расчетам вам требуется возвести несколько десятков свай, то впору задуматься – а не проще ли залить плиту или ленту;
- качественные показатели грунта не позволяют возвести «классические» типы фундаментов за минимальный отрезок времени. Очень часто бывает так: вы самостоятельно исследуете грунт и замечаете, что по своим показателям он далек от идеала – УГВ высокий, сплошь идет пучинистый грунт (глина и т.д.), да и глубина промерзания для вашего региона немаленькая. Вот в таких условиях либо заливают плиту, либо делают ставку на рассматриваемы в статье тип или фундамент на винтовых сваях;
- нагрузка от дома относительно невысока. Сразу скажем, что рассматриваемый нами тип подходит для легких и средних конструкций. Но в любом случае, решающим моментом в пользу выбора одного из видов должен являться расчет.
Преимущества и недостатки
Как рассчитать
При выполнении расчетных мероприятий необходимо рассчитать сваи и ростверк.
Расчет сваи
Выполняя расчет сваи, необходимо определить такие характеристики:
- шаг свай;
- длина сваи до края ростверка;
- сечение.
Как правило, габарит сечения определяют предварительно, а вот остальные критерии выбирать, придерживаясь имеющихся данных. В результате расчета можно получить значение, которое будет указывать дистанцию между сваями и их дину. А вот как происходит замена фундамента под деревянным домом своими руками, очень подробно изложено в данной статье.
На видео – причины аварий при таком фундаменте:
Чтобы определить нагрузку на каждый м2 фундамента, необходимо весь вес здания поделить на общую длину ростверка. При этом учитывать предстоит как внешние, так и внутренние стены.
Для определения несущей способности одного элемента основания стоит воспользоваться следующей формулой:
P = (0,7 х R х S) + (u х 0,8 х fin х li), где:
- P — нагрузка, которой сможет противостоять одна свая без разрушения;
- R — прочность грунта;
- S — площадь сечения нижней части сваи;
- u — периметр элемента фундамента;
- fin — сопротивление грунта по боковым сторонам элемента основания;
- li — толщина земляного слоя, который контактирует с боковой поверхностью сваи;
- 0,7 и 0,8 — это коэффициенты.
Расчет ростверка
Чтобы определить размеры ростверк необходимо воспользоваться такой формулой: В = М / (L х R), где:
- B — это минимальная дистанция для опоры ленты;
- М — вес дома без учета массы свай;
- L — длина обвязки;
- R — прочность грунта у поверхности земли.
На видео – расчет ростверка:
Как залить
Чтобы соорудить свайно-ростверковый фундамент, необходимо придерживаться следующего плана:
Выполнить разметку участка. Здесь необходимо соблюдать максимальную точность. Располагать сваи на дистанции друг от друга в 1,5 м.
Теперь можно переходить к монтажу свай. Этот процесс простой, но требует аккуратности
Очень важно соблюсти глубину погружения и вертикальное положение элементов.
Чаще всего установка свай ведется на глубину 1,5 – 2 м. Все элементы должны возвышаться над землей на 20-25 см
Это необходимо для формирования ростверка.
По завершению монтажа свай необходимо выполнить следующий этап – это обустройство ростверка. Перед изготовлением опалубки для него необходимо нанести поверх свай гидроизоляционную мастику.
Для прочной и надежной установки опалубки необходимо по наружному и внутреннему периметру установить колышки. Их высота должна немного превышать высоту опалубки. Между колышками должна соблюдаться дистанция в 1,5-2 м. Дно опалубки и боковые части изготовить из обрезной доски. Ее фиксация происходит при помощи саморезов.
После этого на доску уложить гидроизоляционный слой. Выполнить армирование и залить ростверк бетоном. Когда он высохнет, то опалубку снять
А вот как сделать столбчатый фундамент под каркасный дом своими руками, и на что следует обращать внимание, указано в данной статье.
На видео – как заливать свайно ростверковый фундамент:
Этапы монтажа
Предназначение
Достаточно распространена установка винтовых свай. Они применяются в загородном строительстве: банно-оздоровительные комплексы, коттеджные поселки. Свайные фундаменты монтируются под ангары. Также сваи идеально подходят при строительных работах заборов, ограждений.
Также их задействуют на пирсах, причалах. Винтовые сваи здесь соединяют простоту и надежность. Они получили распространеннее в качестве опоры столбов, конструкций, линий электропередач. Их задействуют при монтаже рекламных конструкций, знаков. Такими сваями пользуются, если требуется построить фундамент быстро.
Как подготовиться к работе?
Заключение
Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.
В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.
Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.
Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.
В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.
Заключение
Монолитная плита с ростверком на сегодняшний день является наиболее популярной разновидностью фундамента. Ее устанавливают на местности с любым рельефом и любым типом почвы – при этом обеспечиваются высокие показатели надежности и долговечности. Конструктивные особенности позволяют полностью исключить вероятность просадки, что гарантирует надежность и безопасность постройки.
Технология изготовления монолита с ростверком выглядит несложно – она по силам даже новичку. Это разрешает использовать такой тип фундамента при постройке частных домов, сокращая таким образом денежные расходы на услуги специалистов.
