Какова цена возведения свайно-винтового фундамента 6х8, как просчитать количество?

Факторы для подсчета и расстояние между сваями.

Для правильной установки данного типа основания дома мы должны учитывать множество факторов, а именно: какую нагрузку он сможет выдержать, сколько именно балок нужно, и какое должно быть расстояние между ними. Для расчета основания дома на опорах нам нужно знать:

• длину и ширину дома;
• высоту потолков и количество этажей;
• число внутренних несущих стен;
• тип кровли;
• материалы стен дома;
• тип перекрытий;
• полезную нагрузку;
• вид винтовой опоры;
• тип и плотность грунта;
• расстояние между сваями.

Длина и ширина дома играют важную роль при расчете фундамента и столбов. Так, чем длиннее и шире дом, тем больше столпов потребуется. Тоже самое касается наличия нескольких этажей и высоты их потолков. От этих факторов зависит расчет точной нагрузки на будущий дом. Большое число несущих стен дома позволяет ему быть более устойчивым по всему периметру, но и повышает нагрузку на столп.

Что касается типа кровли, то чаще всего дома перекрывают шифером, рубероидом или профнастилом. Рубероид и профнастил почти не отличаются в общем весе, шифер же имеет большую массу и требует много столпов. Если вы собрались строить дом на опорах, то из материалов лучше всего применить каркасные стены, бревно и брус, пено или газобетон.

ПН – нагрузка создаваемая при эксплуатации помещения людьми.

Среди видов основ с лопастями существуют: ВСК 76х200х2500, выдерживает груз до 1 тонны; ВСК 89х250х2500, допустимая грузоподъемность — до 2000 кг; ВСК 108х300х2500, максимальный предел — 2500 кг.

Среди самых подходящих грунтов можно выделить глины, суглинки, супеси и песок. С понижением их плотности и повышением влажности может потребоваться большее количество столпов.

Снеговая нагрузка в РФ

Расстояние между сваями не должно превышать трёх метров, иначе ваша постройка провиснет. Так же помимо всех этих факторов стоит учитывать ветровые и снежные нагрузки.

Совет: после составлении чертежа установки покажите его профессионалу.

Калькулятор количества свай

Кол-во свай: Диаметр сваи: Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост. Для этого не нужно иметь специальное образование и читать литературу. Вам требуется только внести данные в существующие графы.

Расчет количества винтовых свай с помощью калькулятора

Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
Укажите тип строения – дом, гараж, бытовое сооружение и пр.
Укажите «этажность», если появляются соответствующие графы

Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.
Выбирайте материал вашего строения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Кликнете «Рассчитать».. Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками.

В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров.

Обратите внимание

Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Определение диаметра опор

Винтовые сваи, которые применяются при монтаже фундамента под жилые и хозяйственные постройки, имеют диаметр 57, 76, 89 и 108 мм. Этот параметр подбирается в зависимости от того, какой вес будет иметь готовое сооружение:

• 57 мм – используют для строительства самых простых и легких конструкций (заборы и ограды из сетки рабицы);
• 76 мм – выбирают в качестве основы под легковесные хозяйственные постройки или заборы из дерева или профнастила. Несущая способность таких элементов не превышает 3000 кг;
• 89 мм – применяют там, где несущая нагрузка не будет превышать 5000 кг. Это отличное решение для возведения одноэтажного здания (каркасного или щитового), бань, летних кухонь, сараев и массивных заборов;
• 108 мм – фундаментируют площадку под строительство дома из пеноблоков, деревянного бруса, каркаса (1-2 этажа) с небольшим весом. Несущая способность винтовых свай такого диаметра достигает 7000 кг.

Диаметр элементов зависит от веса постройки

Конкретные цифры для расчётов

В случае, когда сложно либо невозможно определить несущую способность грунта, принимается значение 2,5 кг\см2,  это усреднённый показатель для грунтов российской средней полосы.

Исходные данные для расчёта свайных фундаментов

Максимальный шаг винтовых свай для малоэтажного и хозяйственного индивидуального строительства:

• строения из бревна или бруса 3 м;
• сооружения каркасного либо сборно-щитового типа 3 м;
• здания с несущими стенами из облегчённых блоков 2,5 м;
• дома из кирпича  и полнотелых бетонных блоков 2 м;
• монолитные сооружения 1,7 м.

Для кустов свай под печи, колонны и подобные сооружения с сосредоточенной нагрузкой допустимое минимальное расстояние между сваями 1,5 м, для веранд и аналогичных построек 1,2 м.

Вес конструкций и частей зданий

Для сбора весов  допустим приблизительный подсчёт. Ошибка в большую сторону приведёт к небольшому увеличению стоимости работ. Если же реальные нагрузки окажутся больше расчётных, то возможно разрушение фундамента и здания в целом.

Предпочтительный ориентир при отсутствии точной информации максимальное значение.

Стены :

• кирпичные 600-1200кг\м2;
• бревенчатые 600 кг\м2;
• газо- и пенобетонные 400-900 кг\м2;
• каркасные и панельные 20-30 кг\м2.

• листовая сталь, в т.ч. металлопрофиль и металлочерепица 20-30 кг\м2;
• листы асбоцементные 60-80 кг\м2;
• рубероид и другие мягкие покрытия 30-50 кг\м2.

Перекрытия:

• деревянные с утеплителем 70-100 кг\м2;
• цокольные с утеплителем 100-150 кг\м2;
• монолитные армированные 500 кг\м2;
• плитные пустотелые 350 кг\м2.

Как рассчитать количество свай

Свайный фундамент – расчет количества свай

Характеристики винтовых свай – виды, типы, размеры

Сколько стоят сваи для винтового фундамента

Стоимость винтовых свай для дома или хозяйственной постройки зависит, конечно же, от их качества и производителя. Оптовые закупки обойдутся дешевле, но частные застройщики должны ориентироваться на розничную цену, уточнить которую можно, лишь ознакомившись с прайс-листом. Приведем приблизительные цены, сложившиеся на сегодняшний день на рынке для некоторых видов винтовых свай наиболее популярного диаметра 108мм, использующихся при устройстве фундамента для дома:

Исходя из приведенного примера, можно отметить, что в пересчете на количество свай, требуемых для возведения фундамента дома, необходимая сумма на их закупку может существенно различаться. В связи с этим, перед приобретением материалов рекомендуется ознакомиться с их стоимостью у нескольких производителей или их официальных представителей, после чего выбрать оптимальное сочетание качества и цены.

Важно учесть, что компания-изготовитель, расположенная вдалеке от площадки строительства дома, обязательно включит в стоимость транспортировку свай до точки продажи, поэтому для разных регионов цена продукции может значительно отличаться друг от друга

Диаметр

Фундамент на винтовых сваях

Фундамент на винтовых сваях устраивается в тех случаях, когда слабое основание и уровень грунтовых вод высокий. Количество свай необходимо рассчитать в зависимости от общей нагрузки несущих конструкций.

В нашем случаи для дома 6х8 м понадобится 15 свай с минимальным пролетом 2 м, а максимальным 4 м. См. схему.

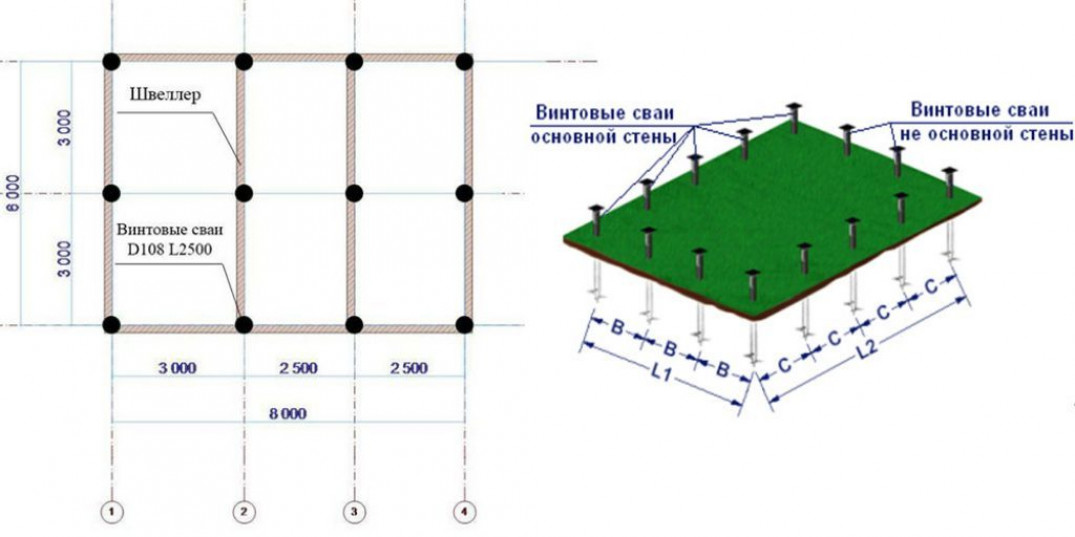

Схема расположения винтовых свай

Размер каждой сваи 2500х108 мм.

Для вкручивания свай необходимо три человека и поскольку грунт слабый сделать это будет просто и быстро.

Единственное это нужно предусмотреть достаточно свободного места (не менее 3 м) для прохода крутильщиков.

После вкручивания сваи подрезаются болгаркой по уровню на одинаковую высоту. Вовнутрь их закладываем арматуру и заливаем раствором. Сверху привариваем оголовки 200х200 мм с отверстиями под 4 болта. Вскрываем краской за два раза.

Горизонтальность установки нужно проверить водяным или лазерным уровнем, отклонения не должны превышать более 5 мм. Линейные размеры, расстояния между сваями фундамента, могут отличаться в пределах нескольких сантиметров.

Фундамент был выполнен на протяжении трех дней. На его возведении работало 4 человека. Стоимость данного фундамента составила 2000$.

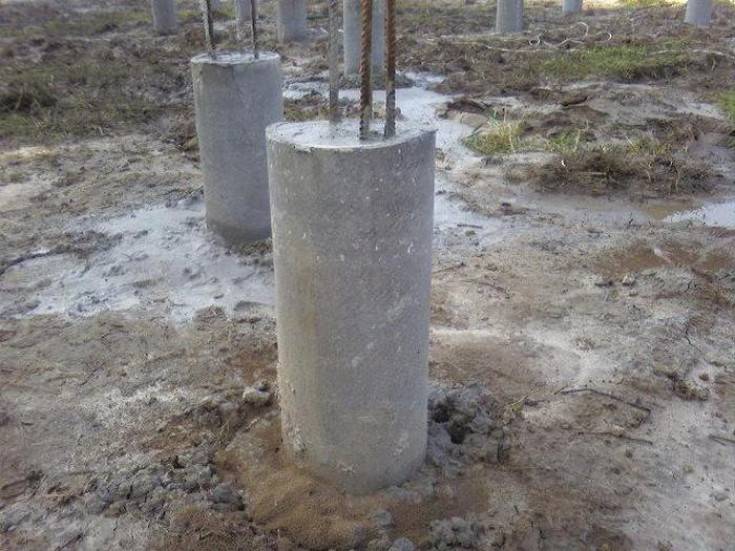

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

• одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
• ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
• кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
• сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Для частных домов и небольших строений используются, как правило, первые два типа расположения винтовых свай.

Свайно-винтовой фундамент для бревенчатого дома

При строительстве срубов (в том числе бань) из бревна ручной рубки нижний венец, как правило, имеет диаметр 24-30 см, но это самая широкая часть бревна, поэтому оптимальный размер оголовка, навариваемого, или одеваемого, на ствол винтовой сваи после установки фундамента, имеет круглую пластину с 4-мя монтажными отверстиями диаметром 12 мм. Почему мы не рекомендуем приваривать оголовок к свае? Он достаточно плотно «садится» на сваю ф108 мм, но не это основная причина. Основным является то, что сваи в плане расположены под «перерубами» и стыками бревен, а для того, чтобы задействовать все отверстия в оголовке, последний можно развернуть и «уйти» от щели между бревен. По той же причине и опорная пластина оголовка делается круглой — после ее поворота вокруг оси не возникает необходимости обрезать торчащие углы.

При строительстве срубов домов из ОЦБ обычно используют бревно диаметром 24-26 см. Из диаметра бревна до 20 см включительно изготавливают только те строения, которые не планируется использовать круглогодично. Из бревен 28 см и более строят редко, поскольку существенно удорожают стоимость готовой конструкции (увеличивается кубатура стенового комплекта, а также появляется необходимость в применении при сборке подъемного крана).

Под срубы из ОЦБ, не зависимо от диаметра бревен обычно используют сваи с диаметром ствола 108 мм и оголовком диаметром 200 мм. Под срубы из бревна большого диаметра иногда используют оголовки 25х25 см или 30х30 см с ребрами жесткости. Для большей устойчивости винтового фундамента при возведении домов в 2 и более этажей на участках с большим уклоном или со слабыми верхними грунтами (пашня, торфянник) винтовые сваи рекомендуется переваривать между собой швеллером. В этих случаях, обычно, оголовки не используются. При его применении, на швеллер необходимо устанавливать хорошо антисептированную подкладочную доску, чтобы избежать контакта металла с нижним венцом сруба. Ведь, из-за разницы теплопроводности, на стыке металла и дерева возникает конденсат, который может привести к гниению древесины.

Кроме того, необходимо помнить, что швеллер не увеличивает несущую способность фундамента и не может заменить незавинченные (ради экономии, или из-за недобросовестности монтажной бригады, или организации) сваи. Чем больше диаметр бревен, чем больше площадь кровли (снеговая нагрузка, которую следует учитывать, в нашем регионе гораздо выше массы сруба), чем слабее грунт, тем большее количество свай необходимо использовать. Все расчеты производятся согласно СНиП 2.02.03-85 «Свайные фундаменты» (утв. постановлением Госстроя СССР от 20 декабря 1985 г. N 243), раздел «Винтовые сваи». Исходя из последнего, добросовестный строитель никогда не предложит установить дом из оцилиндрованного бревна, или каркасный, 6х6 метров на фундамент из 9 свай — минимальное количество свай для такого дома — 12 штук.

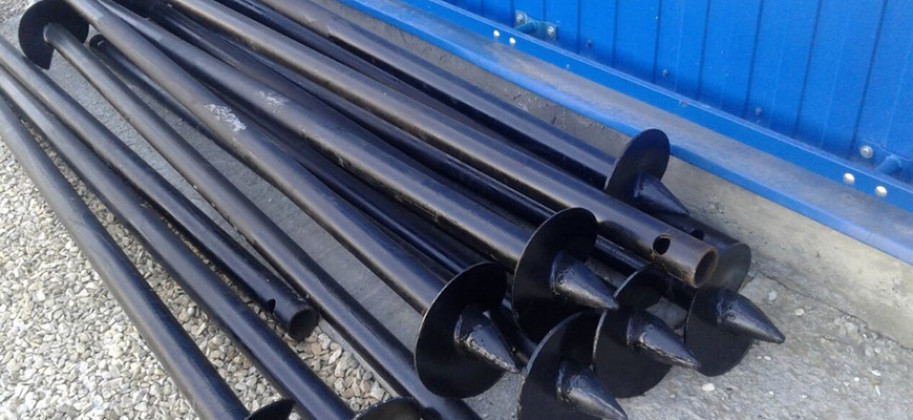

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

• размерам;
• наконечникам;
• по ширине и количеству лопастей;
• типу стали (материалу изготовления);
• защитному покрытию.

Все эти характеристики оказывают влияние на эксплуатационные качества готовой конструкции.

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

• глубину, на которой залегает плотный грунт;
• глубину промерзания почвы в регионе;
• высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

По типу наконечников

Винтовые сваи бывают 2 видов:

1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

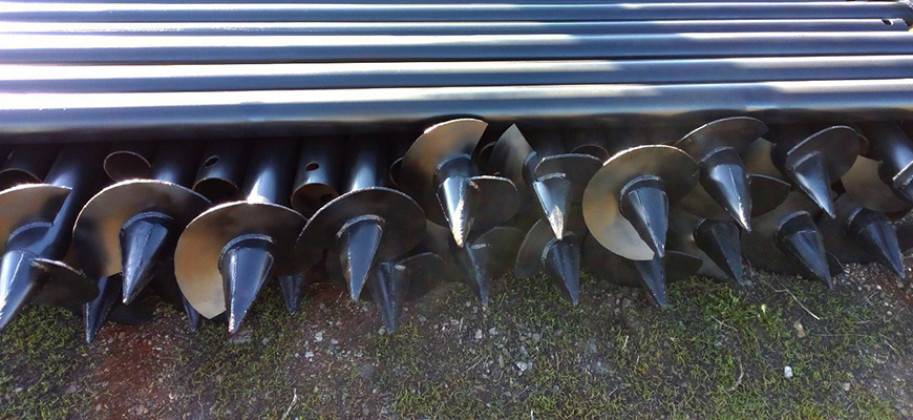

Винтовые сваи бывают литые и сварные.

По количеству лопастей

Опоры бывают:

1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

• сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
• Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
• опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

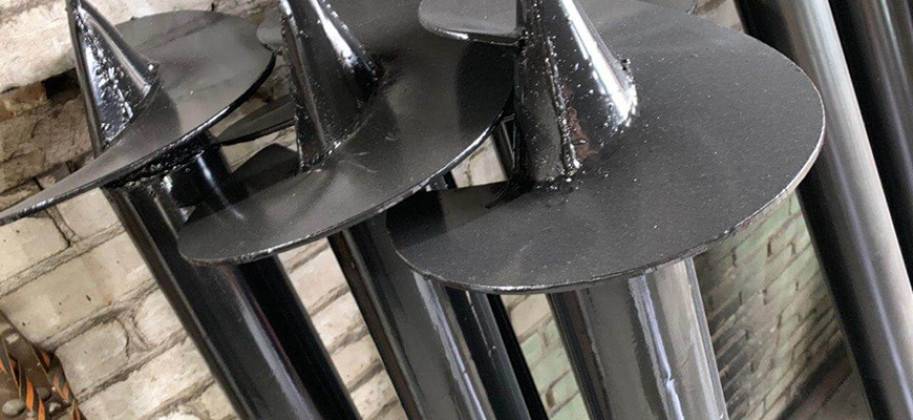

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

Стандартные полимерные покрытия и цинкование горячим способом не могут обеспечить высокую защиту от появления ржавчины.

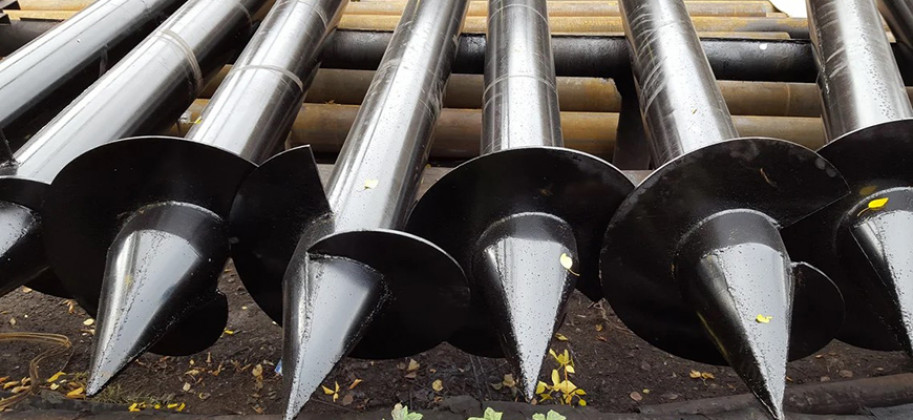

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

Расчет свайно-винтового фундамента

Подробнее как рассчитать число винтовых столбов для фундамента разберем на примерах.

Пример 1.

Для первого примера рассчитаем число основ для двухэтажного дома 6 м. шириной и 12 длинной. Материал – брус. Высота потолков – 2 м. Тип грунта – плотный крупный гравелистый песок.

1. Вся тяжесть такого материала считается по принципу – кубический метр бруса умножить на один кубический килограмм. В нашем случае – 52 кубических метра бруса умножаем на 800 кг/куб. Груз дома – 41600 кг, учитывая стропильную систему и тяжесть кровли.
2. ПН составляет 150 кг на 1 квадратный метр помещения. Значит ПН = 6*12*150. ПН = 10800 для одного этажа, или 21600 для двух.
3. Ветровую и снежную массу рассчитываем следующим образом – 6*12*100 (средний вес снега на 1 квадратный метр) = 7200 кг.
4. Далее мы должны рассчитать общее давление основы дома на балки. 41600+21600+7200=70400. Затем общий вес стоит умножить на коэффициент надёжности, который равен 1,1. Сумма тяжести– 77440.
5. После того как мы закончили расчет веса на винтовые опоры для фундамента, можно определить точное количество требуемых нам столбов. Рассчитать количество столбов, можно разделив всю массу дома на 2500 (тяжесть выдерживаемая опорным столпом ВСК 108х300х2500). Таким образом, для нашего двухэтажного дома из бруса 200х200, нам потребуется 31 опора.

После того расчет фундамента на опорах с лопастями закончен — устанавливаем их согласно схеме обвязки дома и на расстоянии между сваями не больше 2,5 м.

Пример 2.

Для второго примера попробуем построить другой дом и рассчитать винтовой фундамент. Это будет одноэтажный дом со сторонами 6 и 8 м. Высота потолка 2 м. Грунт тот же – плотный крупный гравелистый песок. Материал – газобетон.

1. Расчетный вес такого дома будет составлять 143 960 килограммов.
2. Полезная нагрузка составит 6*8*150 = 7200 килограмм.
3. Далее нужно рассчитать ветровую и снежную нагрузку. 6*8*100 = 4800 кг.
4. Сложив все цифры воедино мы получим общую тяжесть нашего дома, а именно – 155 960 килограмм.
5. Множим на коэффициент надёжности — 1,1 и получаем 171556.
6. После того как расчет нагрузки на опоры фундамента окончен, нужно подсчитать точное количество требуемых нам опор. Для этого дома мы задействовали столбы типа ВСК 89х250х2500, способные выдерживать до 2-х тонн груза включительно.171556/2000~ 86. Таким образом нам понадобится 86 столбиков для нашего дома. Расстояние между сваями не больше 2,5.

Пример 3.

В последнем примере мы опять постараемся рассчитать фундамент, какой грузоподъемностью он будет обладать, расстояние между опорами и их точное число. Наш дом будет стоять на плотной сухой глине, и иметь два этажа. Материал внутренней и внешней отделки – каркасная стена с уплотнителем и толщиной в 15 см. Размер дома – 6 на 8 м.

1. Материалы составят – 56730 кг.
2. Ветровая и снежная масса – 6000.
3. ПН – 9000.
4. Общая масса – 71730 кг. Множим на коэффициент надёжности 1,1 и получаем общую массу – 78 903 кг.
5. Далее делим это число на 1000 (тип опоры — ВСК 76х200х2500). Для такого дома нам понадобится 79 столпов, но поскольку мы имеем не самый устойчивый грунт данное число стоит умножить на 1,5. Итоговое число опор – 119. Максимальное расстояние между такими сваями 1-1,5.

Наконец хотелось бы сказать, что когда вы выбрали для себя данный тип фундамента, выяснили расстояние между сваями и подсчитали наш чертеж, всё равно обратитесь за перепроверкой и установкой к квалифицированным специалистам.

Особенности расчета количества свай

Что мы предлагаем клиентам

выполняет весь спектр услуг по установке, реконструкции и демонтажу свайных конструкций. Являясь производителем винтовых свай, компания придерживается гибкой ценовой политики, предлагая заказчикам многочисленные скидки и акции. Воспользовавшись специальным предложением, застройщик может сэкономить до 20% бюджета от запланированных на строительство фундамента денежных вложений. Качество работ контролируется на каждом этапе производства, что подтверждено гарантийным сроком, предоставляемым нашим предприятием на все виды работ. Узнать более подробную информацию можно у менеджеров нашей компании, которые с радостью ответят на все интересующие клиента вопросы.
