Факторы для подсчета и расстояние между сваями.
Для правильной установки данного типа основания дома мы должны учитывать множество факторов, а именно: какую нагрузку он сможет выдержать, сколько именно балок нужно, и какое должно быть расстояние между ними. Для расчета основания дома на опорах нам нужно знать:
- длину и ширину дома;
- высоту потолков и количество этажей;
- число внутренних несущих стен;
- тип кровли;
- материалы стен дома;
- тип перекрытий;
- полезную нагрузку;
- вид винтовой опоры;
- тип и плотность грунта;
- расстояние между сваями.
Длина и ширина дома играют важную роль при расчете фундамента и столбов. Так, чем длиннее и шире дом, тем больше столпов потребуется.
Тоже самое касается наличия нескольких этажей и высоты их потолков. От этих факторов зависит расчет точной нагрузки на будущий дом.
Большое число несущих стен дома позволяет ему быть более устойчивым по всему периметру, но и повышает нагрузку на столп.
Что касается типа кровли, то чаще всего дома перекрывают шифером, рубероидом или профнастилом. Рубероид и профнастил почти не отличаются в общем весе, шифер же имеет большую массу и требует много столпов.
Если вы собрались строить дом на опорах, то из материалов лучше всего применить каркасные стены, бревно и брус, пено или газобетон.
ПН – нагрузка создаваемая при эксплуатации помещения людьми.
Среди видов основ с лопастями существуют: ВСК 76х200х2500, выдерживает груз до 1 тонны; ВСК 89х250х2500, допустимая грузоподъемность — до 2000 кг; ВСК 108х300х2500, максимальный предел — 2500 кг;
Среди самых подходящих грунтов можно выделить глины, суглинки, супеси и песок. С понижением их плотности и повышением влажности может потребоваться большее количество столпов.
Снеговая нагрузка в РФ

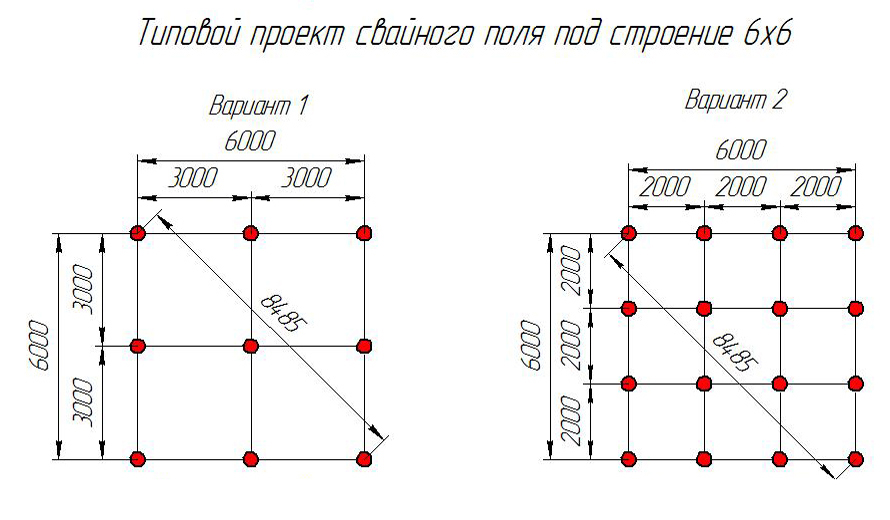

Расстояние между сваями не должно превышать трёх метров, иначе ваша постройка провиснет. Так же помимо всех этих факторов стоит учитывать ветровые и снежные нагрузки.
Совет: после составлении чертежа установки покажите его профессионалу.
Что мы предлагаем клиентам
выполняет весь спектр услуг по установке, реконструкции и демонтажу свайных конструкций. Являясь производителем винтовых свай, компания придерживается гибкой ценовой политики, предлагая заказчикам многочисленные скидки и акции. Воспользовавшись специальным предложением, застройщик может сэкономить до 20% бюджета от запланированных на строительство фундамента денежных вложений. Качество работ контролируется на каждом этапе производства, что подтверждено гарантийным сроком, предоставляемым нашим предприятием на все виды работ. Узнать более подробную информацию можно у менеджеров нашей компании, которые с радостью ответят на все интересующие клиента вопросы.
Пример расчета несущей способности свайного отдельно стоящего фундамента
Рассчитать свайный фундамент под колонну промышленного здания на действие центральной нагрузки N
= 1,0 МН. Материал ростверка — бетон класса В25 с расчетным сопротивлением осевому растяжениюRbt = 1,05 МПа. Глубина заложения подошвы ростверка по конструктивным соображениям принята равнойh = 0,8 м. Грунтовые условия строительной площадки: 1 — песок пылеватый (γ1= 0,0185 МН/м 3 ,h1 = 3,6 м,E1 = 15 МПа); 2 — супесь пластичная (γ2= 0,0195 МН/м 3 ,h2 = 1,7 м;Е2 =17 МПа); 3 — песок плотный (γ3=0,0101 МН/м 3 ,h3 = 2,2 м,E3 = 32 МПа);4 — суглинок тугопластичный (γ4 =0.01 МН/м 3 ,h4 =3,4 м,E4 =30 МПа).L/H—5,1.Решение.
Для заданных грунтовых условий проектируем свайный фундамент из сборных железобетонных свай марки С5,5-30, длинойL = 5,5 м, размером поперечного сечения 0,3×0,3 м и длиной острияl = 0,25 м. Сваи погружают с помощью забивки дизель-молотом.
Найдем несущую способность одиночной висячей сваи, ориентируясь на расчетную схему, показанную на рис. 6.1, а
и имея в виду, что глубина заделки сваи в ростверк должна быть не менее 5 см.
Рис. VI.1
Площадь поперечного сечения сваи A
= 0,3·0,3 = 0,09 м 2 , периметр сваи
По табл. 1.18(Приложение I) при глубине погружения сваи 6,5 м для песка мелкого, интерполируя, найдем расчетное сопротивление грунта под нижним концом сваи R =
2,35МПа.
По табл. 1.18(Приложение I) для свай, погружаемых с помощью дизель-молотов, находим значение коэффициента условий работы грунта под нижним концом сваи γcR
=1,0 и по боковой поверхностиγcf =1,0.
Пласт первого слоя грунта, пронизываемого сваей, делим на два слоя толщиной 2 и 0,8 м. Затем для песка пылеватого при средних глубинах расположения слоев h1
= l,8 м иh2 = 3,2 м, интерполируя, находим расчетные сопротивления по боковой поверхности сваи, используя данные табл. 1.19(Приложение I):f1 = 0,0198 МПа,f2 = 0,0254 МПа.
Для третьего слоя грунта при средней глубине его залегания h3
= 4,45 м по этой же таблице для супеси пластичной с показателем текучестиIL = 0,6, интерполируя, находимf3 = 0,0165 МПа.
Для четвертого слоя при средней глубине его расположения h4
= 5,775 м для песка мелкого находимf4 = 0,041б МПа.
Несущую способность одиночной висячей сваи определим по формуле (6.4)
Ф=
1 =0,364 МН.
Расчетная нагрузка, допускаемая на сваю по грунту, составит:
F
= 0,364/1,4 = 0,26 МН.
В соответствии с конструктивными требованиями зададимся шагом свай, приняв его равным а = 3b
= 3·0,3 = 0,9 м. Далее определим требуемое число свай:
Окончательно примем число свай в фундаменте равным 4 и разместим их по углам ростверка.
Найдем толщину ростверка из условия (8.8):
По конструктивным требованиям высота ростверка должна быть не менее hp
= 0,05+ 0,25 = 0,3 м, что больше полученной в результате расчета на продавливание. Следовательно, окончательно примем высоту ростверка равной 0,3 м.
Расстояние от края ростверка до внешней стороны сваи в соответствии с конструктивными требованиями назначим равным lр
= = 0,3·30+5=14 см, примем его окончательно, кратным 5 см, т. е.lp = 15 см. Расстояние между сваями примем равным:l =3b = 0,9 м.
Конструкция ростверка и его основные размеры показаны на рис. VI.1, б.
Найдем вес ростверка G3
= 0,025·0,3·1,5·1,5 = 0,0169 МН и вес грунта, расположенного на ростверке,Gгр = 0,5·1,5·1,5 ·0,0185 = 0,0208 МН.
Определим нагрузку, приходящуюся на одну сваю, по формуле:
Найдем вес свай:
G1
= 4 (5,5·220·10 + 50·10) = 50800 H = 0,0508 МН.
Вес грунта в объеме АБВГ
(см. рис. 6.1):
Вес ростверка был найден ранее: G3
=0,0169 МН.
Давление под подошвой условного фундамента:
По табл. 1.12(Приложение I) для песка мелкого, на который опирается условный фундамент, с коэффициентом пористости е
= 0,598 найдем значение удельного сцеплениясп = 0,003 МПа.
По табл. 1.13(Приложение I) по углу внутреннего трения φn
= 34°, который был определен ранее, найдем значение безразмерных коэффициентов:Mγ =l,55,Mq =7,22 иМс =9,22.
Определим осредненный удельный вес грунтов, залегающих выше подошвы условного фундамента:
По табл. 1.15. (ПриложениеI) для песка мелкого, насыщенного водой, при соотношении L/H>4
находим значения коэффициентовγс1 = 1,3 иγс2 = 1,1.
По формуле (8.3) определим расчетное сопротивление грунта основания под подошвой условного фундамента:
Основное условие при расчете свайного фундамента по второй группе предельных состояний удовлетворяется: Рср
= 0,276 МПа
Не нашли то, что искали? Воспользуйтесь поиском:
Лучшие изречения:Учись учиться, не учась! 10546 – | 7960 – или читать все.
93.79.246.243 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.
Определение вида грунта
Для определения типа грунта необходимо вырыть скважину
При строительстве крупных объектов общественного и гражданского назначения проводятся геологические и лабораторные исследования грунта на участке строительства. Проводятся испытания специалистами, их услуги стоят достаточно дорого.
При частном строительстве можно самостоятельно определить состав грунта. Нужно при помощи бура в нескольких местах участка выкопать скважины, глубина которых будет на полметра больше, чем длина сваи. Смотрим, какие слои грунта находятся на лопастях бура и присутствуют внутри скважины.
Факторы, влияющие на длину опор
Особенности расчета количества свай
Конструктивные особенности свайного фундамента
Винтовой фундамент состоит из двух конструктивных элементов — свайных опор и их обвязки (ростверка). Опоры передают нагрузку, исходящую от здания, на грунт, минуя поверхностные низкоплотные пласты земли и перенося вес дома на глубинную, уплотненную почву.
В зависимости от схемы размещения свай, выделяют два типа винтовых фундаментов:
- с последовательным расположением опор — сваи размещаются на равноудаленном расстоянии друг от друга по периметру внешних и внутренних стен дома;
- с расположением в виде свайного поля — опоры равномерно распределены по всей площади здания.
Исходя из схемы расположения свай выбирается способ их обвязки. Для последовательных свай применяются ленточные ростверки, тогда как сваное поле обвязывается сплошным, плитным ростверком.
Ростверк винтового фундамента выполняет три функции:
- равномерно распределяет между опорами вес дома;
- выступает в качестве опорной поверхности для цокольного перекрытия;
- увеличивает устойчивость свай в грунте.
Устойчивость опор достигается за счет того, что сваи соединяются между собой и начинают работать как единая конструкция, что дает повышенное сопротивление к опрокидывающим нагрузкам и защищает опору от крена, который может произойти с одиночной сваей.
В зависимости от материала, ростверк на сваях может быть монолитным (железобетон) из бруса либо швеллера. Для строительстве тяжелых домов предпочтительна железобетонная обвязка винтового фундамента, для легких домов — брусовая.
Типы используемых свай
Используемые в фундаментном строительстве винтовые сваи отличаются типом лопастей и диаметром:
- сваи ∅ 57 мм — применяются для возведения легких заборов и навесов;
- сваи ∅ 57 мм — пригодны для возведения легких вспомогательных помещений (сараев, беседок) и тяжелых заборов;
- сваи ∅ 89 мм — используются для каркасных домов, гаражей и одноэтажных построек из легких материалов;
- сваи ∅ 108 мм — имеют высокую несущую способность по материалу (до 6 тонн), позволяют строить дома высотой 1-2 этажа из бруса, сруба, пенобетона.
В малоэтажном строительстве применяются широколопастные сваи, соотношение диаметра ствола и лопастей в которых превышает 1,5.

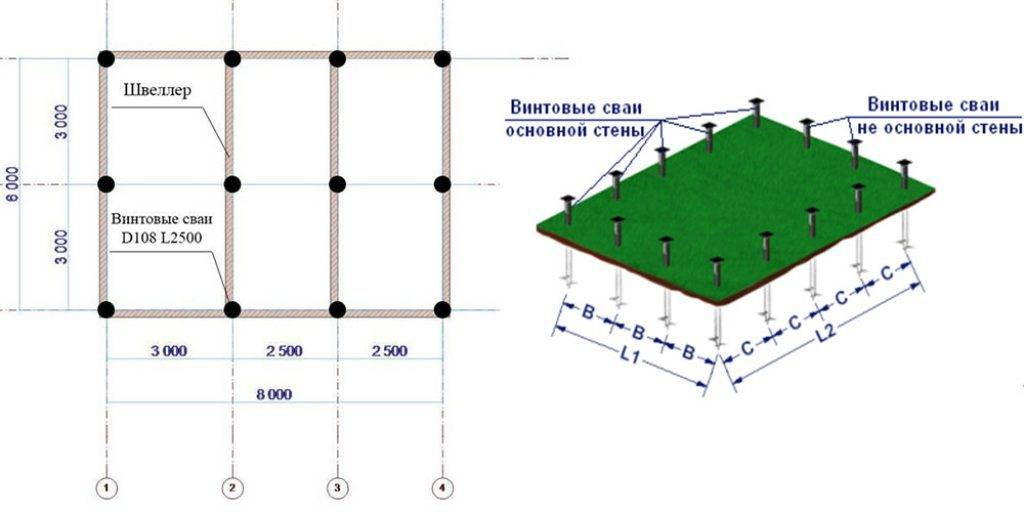

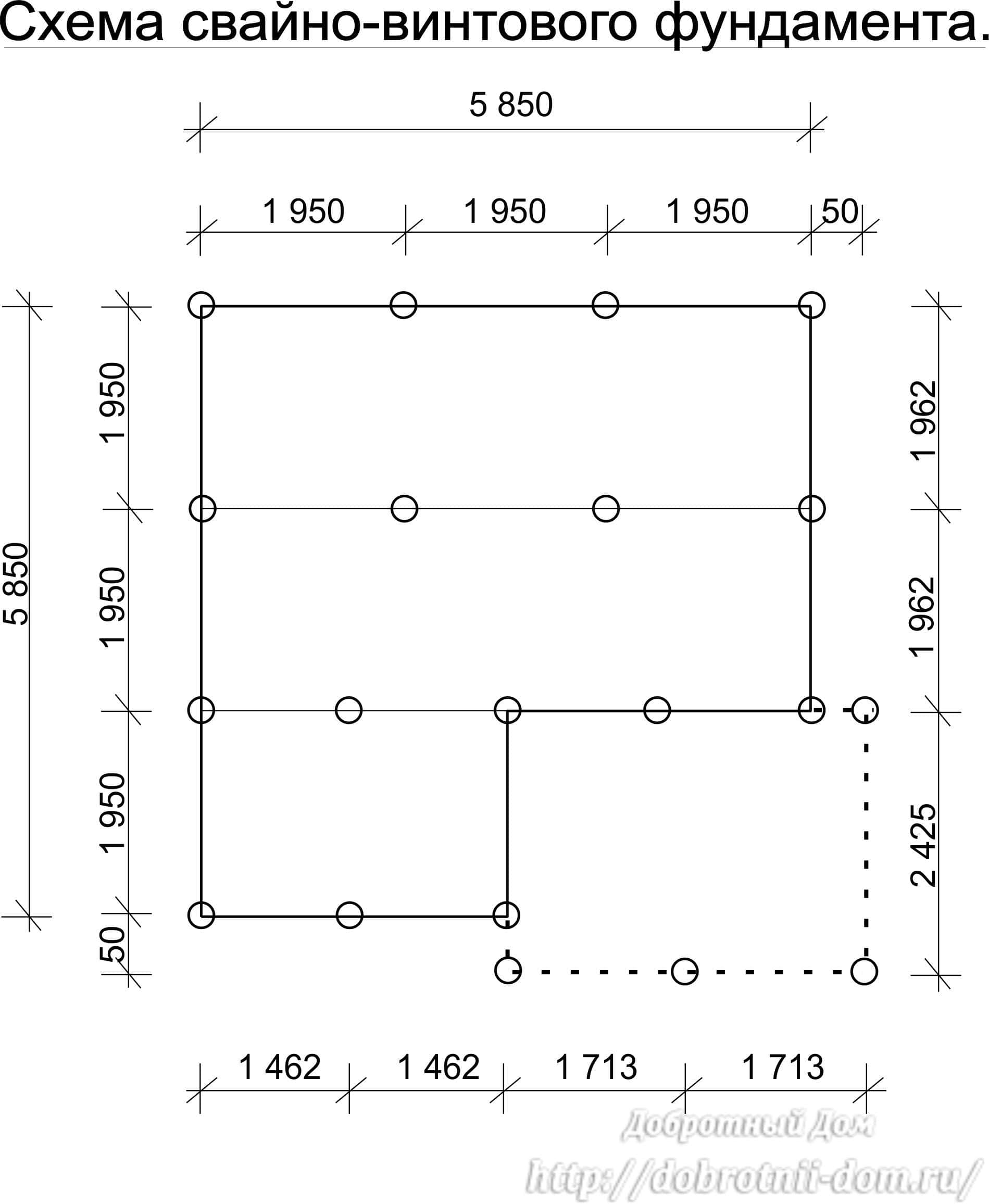

Методика расчета
Расчет количества винтовых свай выполняют с учетом габаритов и веса дома, который будет установлен на фундамент. Как правило, расстояние между сваями может составлять:
- до 2 м, если будет возводиться строение из газобетонных и пенобетонных блоков или плит;
- до 3 м, если запланировано строительство деревянного дома из бруса, бревна и т.д.;
- до 2,5 м – также выбирают для деревянных конструкций. Еще с такими сваями работают в регионах, где наблюдается большая ветровая нагрузка;
- до 3,5 м – под строительство легковесных заборов и оград.

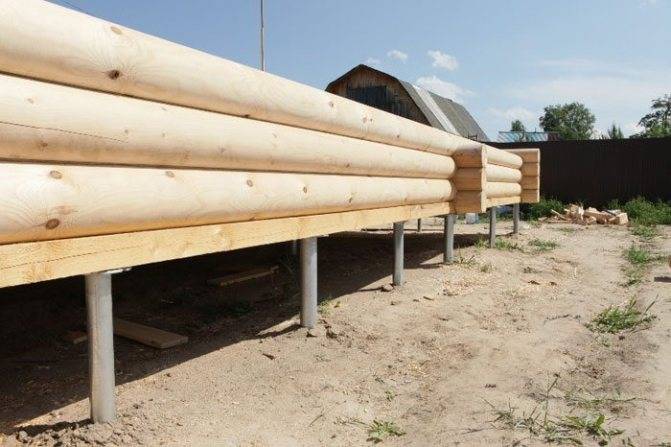

Строительство дома из брусаЧтобы правильно определить количество опор для свайно-винтового фундамента, следует провести следующие операции:
- составить проект будущей основы или первого уровня постройки;
- расположить винтовые опоры на каждом углу будущего здания;
- установить сваи там, где будут пересекаться несущие перегородки дома;
- между расположенными сваями теперь необходимо установить дополнительные сваи по периметру несущих стен с тем условием, чтобы расстояние от одного до другого элемента не превышало того, что было зафиксировано ранее (учитывая вес и вид постройки);
- оставшееся пространство для фундамента заполняется сваями так, чтобы между соседними опорами расстояние не превышало указанного в расчетах (2 – 3 м);
- там, где будет установлена печь или каминный очаг, предусмотрите не менее пары винтовых опор, опять-таки, учитывая размер отопительной конструкции, иначе не избежать критической нагрузки на фундамент;
- на тот случай, если будет обустроена терраса или любая другая пристройка, места фиксации опорных элементов обозначаются по ранее оговоренному принципу, учитывая оптимальное расстояние шага;
- теперь, когда расстояние между сваями определено, остается подсчитать все винтовые опоры, нанесенные на план-схему.
Сбор нагрузок свайного фундамента
Для определения нагрузки рассчитывают вес строительных материалов
При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:
- Длительные – стационарное оборудование с его наполнением, временные ограждения.
- Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
- Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.
Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.
Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3
К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2
Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки
К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.
Примерная нагрузка на квадратный метр составляет 150 кг
Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.
Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.
Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.
Минусы и плюсы свайного фундамента
Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:
- Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
- Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:
- На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
- В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
- На солончаках, просадочных грунтах.
- В регионах с вечной мерзлотой, при значительной глубине промерзания.
- В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
- На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.
- Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
- Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
- Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.
Существуют у такого вида фундамента и минусы:
Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения
Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай. Отсутствие подвала
В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом
Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом
Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве
В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.
Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.
Согласно СП 50-102-2003
п. 15.2.24 Погружение винтовых и бурозавинчиваемых свай рекомендуется производить с помощью буровых установок типа СО-2, СО-1200 или специальных установок, развивающих крутящий момент не менее 32000 Н·м.
В процессе погружения свай через каждые 0,5 м должны фиксироваться и заноситься в журнал продолжительность погружения сваи и значения крутящего момента.
15.2.25 В целях минимального нарушения структуры грунта при погружении винтовых и бурозавинчиваемых свай и сокращения времени погружения значение осевой пригрузки должно приниматься в зависимости от плотности проходимого грунта. Осевую пригрузку корректируют таким образом, чтобы коэффициент погружения сваи kп, вычисляемый как отношение теоретического числа оборотов сваи на 0,5 м ее погружения nт к фактическому числу оборотов n, определяемому путем умножения скорости вращения выходного вала установки для погружения на продолжительность погружения сваи на 0,5 м, был возможно ближе к 1.
Примечание — Теоретическое число оборотов сваи на 0,5 м ее погружения nт определяют путем деления Δl =0.5 м на шаг спирали (винтовой лопасти).
15.2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).
В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0.1d меньшим диаметра ствола сваи d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.
15.5.9 В состав показателей, контролируемых при устройстве фундаментов из винтовых и бурозавинчиваемых свай с глухим наконечником, входят те же показатели, что и при устройстве фундаментных конструкций из забивных, вибропогружаемых и вдавливаемых свай. Показатели и допустимые отклонения для них должны приниматься по 15.5.7.
15.5.7 В состав основных показателей, контролируемых при устройстве фундаментов из забивных, вибропогружаемых, вдавливаемых и завинчиваемых свай, входят их положение в плане, отметки голов и вертикальность оси свай.
Предельные отклонения фактического положения свай в плане от проектного при:
- однорядном расположении свай поперек оси свайного ряда составляют ±0,2d ( d — диаметр или сторона сечения свай), а вдоль оси ряда ±0,3d;
- для кустов и лент с расположением в два и три ряда ±0,2d — для крайних свай поперек оси свайного ряда и ±0,3d — для остальных свай и крайних свай вдоль оси свайного ряда;
- для сплошного свайного поля ±0,2d для крайних свай и ±0,4d — для средних свай.
Предельные отклонения фактических отметок голов свай от проектных при монолитном ростверке или плите составляют ±3 см, при сборном ростверке ±1 см, а в безростверковом фундаменте со сборным оголовком ±5 см.
Предельные отклонения осей погруженных свай от вертикали составляют ±2% их длины.
Расчет винтовых свай для фундамента каркасного дома
Ростверк
6.3 Расчет буронабивных свай
6.3.1 Расчеты свайных фундаментов и их элементов выполняются в соответствии с общими положениями СП 24.13330.2011, МГСН 2.07-01 [], МГСН 5.02-99 [].
6.3.2 При расчете буронабивных свай из виброштампованного бетона по прочности материала расчетное сопротивление бетона следует принимать с учетом коэффициента условий работы γcb= 1 и коэффициента условий работы, учитывающего влияние способа производства работ при наличии в скважине воды и извлекаемых обсадных труб, γ’cb= 0,9.
6.3.3 Сваю в составе фундамента и одиночную по несущей способности грунта основания следует рассчитывать исходя из условия
(1)
где N — расчетная вертикальная нагрузка, передаваемая на сваю, кН;
Fd — несущая способность (предельное сопротивление) грунта основания одиночной сваи, кН, называемая в дальнейшем несущей способностью сваи;
γ, γn, γk — коэффициенты, принимаемые согласно п. 7.1.11 СП 24.13330.2011.
6.3.4 Несущую способность Fd буронабивной сваи, работающей на сжимающую нагрузку, следует определять по формулам:
а) при объемном виброштамповании укладываемой бетонной смеси
Fd = γc(γcRRA + UΣγcffihi), (2)
где γс — коэффициент условий работы сваи, γc = 1;
γcR — коэффициент условий работы грунта под нижним концом сваи (для песков и супесей γcR = 1,1; для глин и суглинков γcR = 1; в остальных случаях, согласно п. 7.2.6 СП 24.13330.2011);
R — расчетное сопротивление грунта под нижним концом сваи, кПа, принимаемое, согласно п. 7.2.7 СП 24.13330.2011;
А — площадь опирания сваи, м2, принимаемая равной:
— для буронабивных свай без уширения — площади поперечного сечения ствола сваи в уровне подошвы;
— для буронабивных свай с уширением — площади поперечного сечения уширения в месте наибольшего его диаметра;
U — периметр поперечного сечения ствола сваи, м;
γcf — коэффициент условий работы грунта на боковой поверхности сваи (для любого типа грунта γcf = 0,9);
fi — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое по таблице приложения ;
hi — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;
б) при вибровтрамбовывании щебня в грунт ниже забоя скважины или сваи-оболочки, погружаемой с выемкой грунта
Fd = γc(γcR1RA + UΣγcffihi), (3)
где γс — коэффициент условий работы сваи, γс = 1;
γcR1 — коэффициент условий работы, учитывающий особенности совместной работы щебеночного «ядра» в основании сваи и окружающего уплотненного грунта, принимаемый по таблице ;
R — расчетное сопротивление уплотненного грунта под подошвой буронабивных свай, сооружаемых с вибровтрамбовыванием жесткого материала в забой, кПа, принимаемое по таблице приложения ;
А — площадь опирания сваи, м2, принимаемая равной:
— для буронабивных свай без уширения — площади поперечного сечения ствола сваи в уровне подошвы;
— для свай-оболочек, заполняемых бетоном, — площади поперечного сечения оболочки брутто;
U — периметр поперечного сечения ствола сваи, м;
γcf — коэффициент условий работы грунта на боковой поверхности сваи, принимаемый:
— при объемном виброштамповании укладываемой бетонной смеси (для любого типа грунта γсf = 0,9);
— в остальных случаях, согласно п. 7.2.6 СП 24.13330.2011 в зависимости от способа образования скважины и условий бетонирования;
fi — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое по таблице приложения ;
hi — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м.
Таблица 1 — Значения коэффициента γcR1
Значение коэффициента для пылевато-глинистых грунтов с показателем текучести IL | |||||||
0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | ||
для песчаных грунтов | |||||||
гравелистых | крупных | — | средней крупности | мелких | пылеватых | — | |
Пески средней плотности | — | — | — | 0,8 | 1,0 | 1,1 | — |
Супеси, суглинки и глины | — | — | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
Примечания
1 Для промежуточных значений IL значения коэффициента γcR1 определяются интерполяцией.
2 Для гравелистых, крупных песчаных и пылевато-глинистых грунтов с показателем текучести IL < 0,2 определение сопротивлений производится по результатам опытных работ. Для предварительной оценки сопротивления основания под нижним концом сваи по формуле () допускаются принимать γcR1 = 0,5.
6.3.5 При определении несущей способности буросекущихся и бурокасательных свай, воспринимающих сжимающую нагрузку в составе конструкций типа «стена в грунте», следует учитывать уменьшение трения грунта на боковой поверхности сваи, вызванное объединением сечений соседних свай в ряду.
Какие параметры нужно рассчитать для правильного выбора свайного фундамента
Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:
- Измеряемые.
- Расчетные.
К измеряемым могут быть причислены все свойства грунта на данном участке:
- Состав слоев.
- Уровень залегания грунтовых вод.
- Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
- Глубина залегания и состав плотных слоев.
К расчетным параметрам относятся:
- Величина нагрузки на основание.
- Несущая способность опоры.
- Схема расположения стволов.
- Параметры свай и ростверка.
Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.
ВАЖНО!
Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию. Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.
