Какими они бывают
Преимущества и недостатки
Свайный фундамент – сооружение, состоящее из вертикальных опор, расположенных в почве. С хозяйственной постройкой конструкцию связывают основанием для перегородок или монолитной плитой. В зависимости от типа сваи под бытовку закручивают, забивают или устанавливают в специальные отверстия в грунте.
По внешнему виду фундамент подобен традиционному ленточному основанию, но по облегченной технологии. Сооружение меньших размеров лежит на специальной конструкции, расположенной над почвой. За счет приподнятости бытовка на сваях не касается грунта, поэтому намного теплее, чем наземные строения.

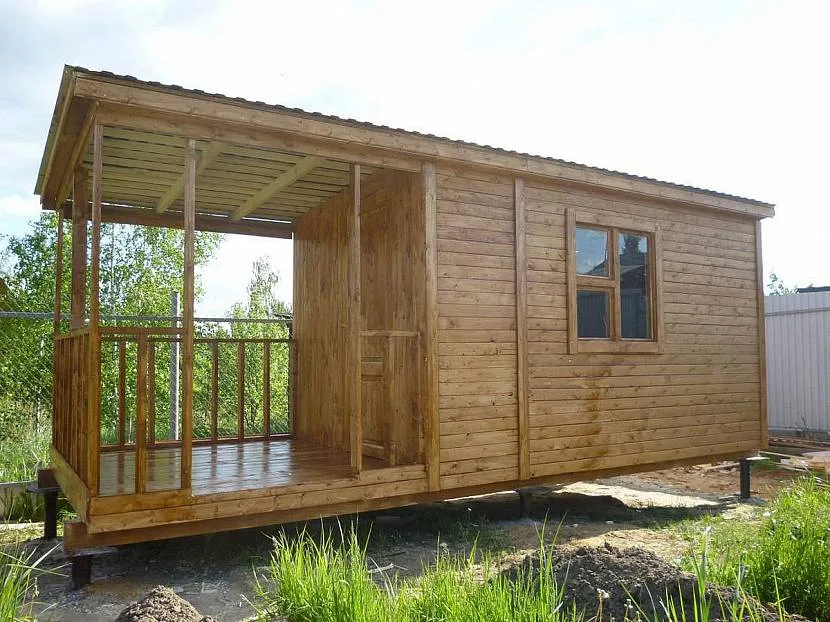

Баня на винтовых опорах
Источник svaisad.ru
Фундамент используют на участках, на которых сложно установить сооружение на столбики или бетонные блоки. Конструкция уместна при:
- Перепадах высоты. За счет разной длины опор удается получить устойчивое, надежное основание для бытовки.
- Пучинистых грунтах. При насыщении влагой песчаные и глинистые почвы замерзают, что приводит к деформации в морозы. Свайный фундамент позволит избежать сезонных изменений.
- Переделке бытовки в дом (баню). Если в будущем владельцы планируют перестроить временную конструкцию в постоянную, то опоры выдержат вес увеличенного и утепленного строения.
- Защите от сезонных капризов. При регулярных подтоплениях установка бытовки на сваи оградит от погодных проблем.
При монтаже опорных сооружений не нужны земляные работы и профессиональная техника. Конструкцию можно возвести своими руками при помощи бригады из 2-3 человек. Установка стрежней под хозяйственное здание займет от 1 до 3 суток. По стоимости вариант на 30-40%, чем традиционные ленточные модели. При извлечении свай из-под бытовки разобранной можно использовать элементы под новое строение.

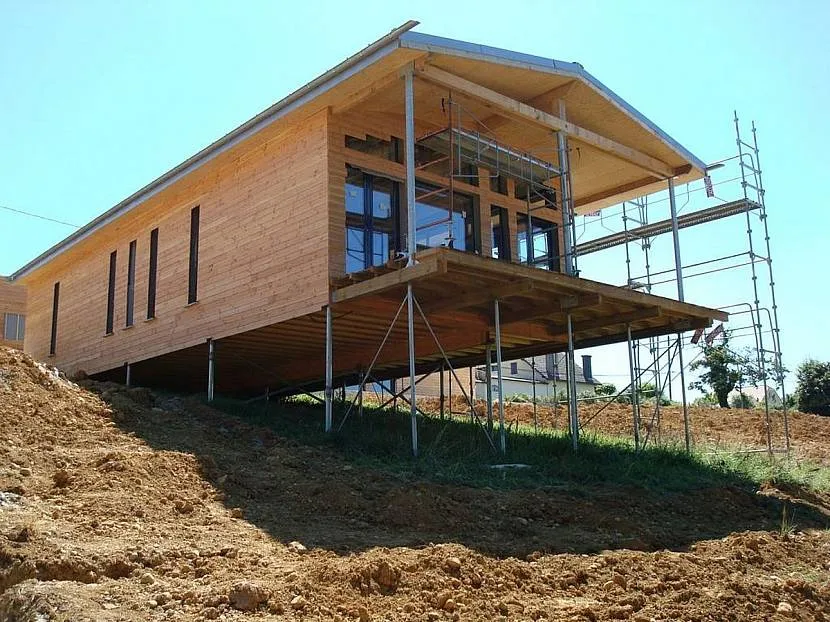

Вариант для проблемного участка
Источник design-mate.ru
Чтобы определиться с типом конструкции, перед монтажом фундамента владельцу придется провести геологическое исследование грунта. При работе с проблемной (рыхлой) почвой нужно уточнить глубину погружения опор. Основание из стержней запрещено устанавливать на каменистой земле и в регионах с сейсмической активностью.
Этапы возведения конструкции
Первоначально необходимо выполнить работы по подготовке участка земли, предназначенного для размещения бытовки. Для этого выкорчевывают деревья, убирают растения и мусор. Затем следует убрать верхний слой грунта и наметить места установки блоков.
Далее в подготовленные участки добавляют подсыпку толщиной около 15 см, утрамбовывают ее и в процессе трамбовки увлажняют. Это необходимо для того чтобы избежать заглубления блоков в почву из-за воздействия нагрузки. Затем укладывают блоки, скрепляя их специальным клеем или цементным раствором. Плиточный клей отличается повышенной морозостойкостью, по сравнению с кладочным раствором.
Верхнюю часть фундамента необходимо покрыть рубероидом, а затем сверху установить обвязку из бруса (сечением 100х100 или 150х150мм). Для соединения бруса подойдут металлические уголки. Для защиты природного материала от гниения применяют антисептический раствор. Для утепления здания в зимний период нижняя часть зашивается утепленными досками, а вокруг бытовки можно сделать засыпную завалинку, для этого подойдёт шлак или опилки.

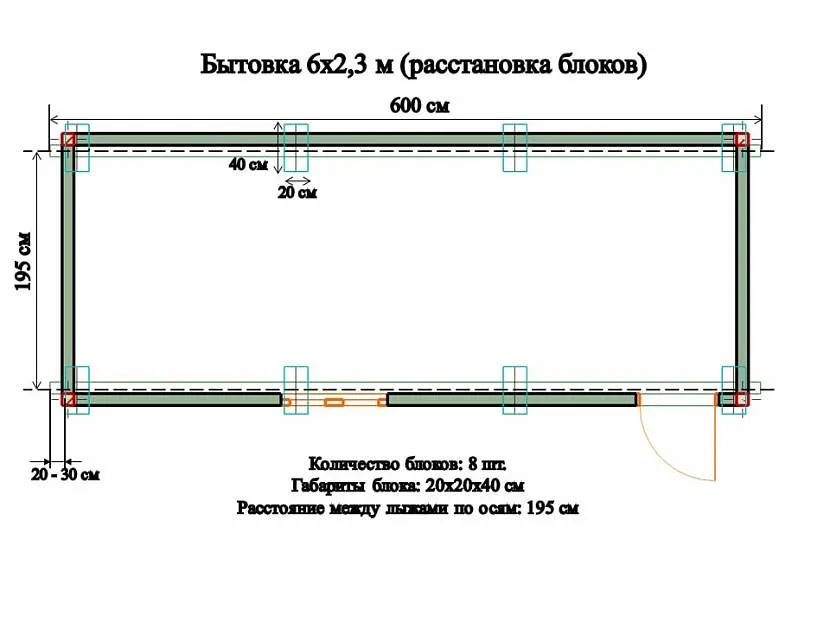

Схема расстановки блоков Источник minidom1.ru
Признаки и свойства типов фундамента для «вагончика»
Фундамент, использующий винтовые сваи применяется при ровном рельефном показателе дачного участка в совокупности с плотным, надежным грунтом. Для свай идеальный грунт это та почва, где после двух метров начинается суглинок. Как происходит процедура изготовления и применения этого типа основы? Достаточно просто – сваи ввинчиваются в почву, расстояние между сваями равно полутора метрам. В дальнейшем ввинченные сваи обрабатывают двутавром, обвязывая в единую систему.
Свайнонабивной метод применяется на участках имеющих резкий уклон или неровный рельеф. Этот тип основы подразумевает под собой использование бетона М400, специализированной техники и каркаса из арматуры. Процедура монтажа свайнонабивного фундамента:
- бурение округлых скважин – диаметр от 20 до 30 сантиметров, расстояние между бурами полтора метра;
- расширение скважины в области дна с помощью специализированного бура;
- монтаж арматуры;
- бетонная заливка.
Достаточно сложный метод, однако в условиях сложного рельефа он вполне себя оправдывает, гарантируя качество и надежность.
Что же касается мелкозаглубленного фундамента, его применяют для бытовок довольно редко. Дело в том, что хоть технология этого основания довольно проста, его использование целесообразно лишь в случае планируемого пользования «вагончиком» свыше десяти лет. А это довольно внушительный срок, и может так стать, что от бытовки останется лишь надежный фундамент.
Непосредственно конструкция основания – линия траншеи должна точно повторять контур планируемого строения и иметь глубину более 75 сантиметров. Идеальная ширина для этого типа основы – 30-35 сантиметров. Траншейное дно скрупулезно выстилается горизонтальными каркасами арматуры, все это впоследствии заливается бетоном. Здесь специалисты советую использовать бетон М350.
На самом деле, совершенно не обязательно творить монолитное основание для временной постройки. Здесь грамотным решением будет скомпоновать мелкозаглубленный и столбчатый методы. Это обуславливается тем, что в случае необходимости разбора постройки, столбчатый фундамент демонтировать значительно проще, нежели монолитный. Да и в том, что касается бюджета, монолитное основание может вылететь в копеечку. В том же, что касается надежности, переживать не стоит – бытовка достаточно легкое строение, и потому в особенно крепком фундаменте не нуждается.
К тому же, если говорить о самостоятельных работах, то столбчатый фундамент потребует не только меньших финансовых вливаний, но и значительно меньшего труда. Таким образом, если говорить непосредственно о временных «вагончиках» это будет правильным и грамотным выбором.
Столбчатый фундамент
Минусы свайно-винтового фундамента
Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома. Минусов у винтовых свай не так много, но все же они присутствуют
Давайте рассмотрим каждый из них отдельно
Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.
1. Ограниченная область применения свайно-винтового фундамента
Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.
Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».
Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.
Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.
2. Подходят не для всех типов грунтов
В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.
Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.
3. Трудности в устройстве подвальных помещений
Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.
В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.
4. Некачественные материалы в производстве свай
Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.
Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.
Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.
Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.
Основные плюсы свайно-винтового фундамента
Что мы готовы предложить нашим клиентам?
Строительство и монтаж фундамента на винтовых сваях предусматривает хотя бы наличие этих самых свай, продажей которых мы как раз и занимаемся. В нашем ассортименте представлены как стандартные опоры длиной в 2,5 метра, так и удлиненные до 3,5 метров – для болотистых и торфяных почв, где для большей надежности рекомендуется врезать их в грунт несколько глубже.
Для монтажа винтовых свай их нужно не только приобрести, но и доставить на стройплощадку. Существует множество компаний, которые могут доставить любой груз из точки А в точку Б, но мы думаем, что клиенту будет намного проще, если о доставке позаботится продающая сторона. Именно поэтому мы не только продаем, но и доставляем сваи на место. Если Вы находитесь в Москве, то доставка обойдется вам в 3000 рублей, а если за ее пределами – то в 50 рублей за каждый километр сверх указанного.
Наконец, мы понимаем, что монтаж свайно-винтового фундамента – занятие сложное. Если этим делом занимаются непрофессионалы, то это может вылиться в огромную проблему – просто представьте себе постройку, которая стоит на неровном фундаменте. В лучшем случае такие опыты грозят покосившимся строением, тогда как в худшем оно может полностью рухнуть, и хорошо еще, если в этот момент там никого не будет. Чтобы таких непредвиденных ситуаций не случалось, у нас можно не только приобрести сваи но и получить услугу по их установке, что уже включено в стоимость. Возможно, увидев, как мы выполняем монтаж фундамента, Вам захочется и дальше сотрудничать с нами.
Описание процесса по сооружению основания
Если рассматривать, как возводить дом из бруса на винтовых сваях поэтапно, то в первую очередь производится подготовка, затем идет установка опор и их обвязка, именно эти работы мы и рассмотрим.
Установка элементов
Сразу скажем, что если вы решили ставить дом из бруса на винтовых – дом, а точнее его проект необходимо подобрать заранее, чтобы вы понимали, какое строение будет возводиться и каковы будут его параметры.
Рабочий процесс проходит в следующем порядке:
- Для начала необходимо сделать проект, на котором будет отмечено расположение дома на участке, именно в соответствии с ним и будут проводиться дальнейшие работы;
- В соответствии с проектом нужно провести разбивку участка, для этого лучше всего использовать нивелир, так вы сможете расставить метки так, как нужно. Для удобства между колышками натягивается шнур, он будет служить ориентиром далее;
Удобно расставить колышки в местах будущего расположения опор
- Теперь нужно подобрать винтовые сваи под дом из бруса, они могут отличаться конфигурацией, диаметр варьируется в диапазоне от 57 до 133 мм, а длина – от 165 до 330 см, все зависит от типа почвы на вашем участке и ориентировочной нагрузки на конструкцию;
- Расстояние между винтовыми сваями под брусовой дом зависит от особенностей почвы и типа используемых опор, показатель обычно варьируется в пределах от 2 до 3 метров, более точное значение должен определить специалист;
- Для того чтобы повысить удобство работ и расположить сваи ровно, в месте расположения каждой из них делается углубление на штык лопаты;
- Работа производится тремя людьми – двое крутят сваю с помощью лома, а один следит за ее вертикальным положением. Если диаметр опоры велик, то лучше использовать рычаги подлиннее, это упростит работы и облегчит процесс;
Приспособление простое, зато вы сможете использовать мощные рычаги для вкручивания сваи
- После окончания данного этапа необходимо залить сваи бетоном для обеспечения наибольшей прочности;
- В последнюю очередь оголовки отрезаются по одному уровню, далее надо подготовить основы под обвязку. Это могут быть либо пластины из листа металла размеров 25х25 см, либо П-образные держатели, в которые будет вставляться брус, элементы крепятся посредством электросварки.
В оголовке сверлятся отверстия под выбранный тип крепежа
Обвязка
Некоторые используют для этого металл или бетон, но мы рассмотрим вариант с деревом, он имеет свои отличия:
- Обвязка винтовых свай брусом своими руками – процесс несложный, но требующий аккуратности и выполнения всех рекомендаций. В первую очередь нужно гидроизолировать оголовки, оптимальный вариант – стеклоизол, так как его можно нагреть, и он очень надежно приклеится к металлу;
- Для наилучшего соединения углов каждый из деревянных брусов зарезается на половину толщины, можно реализовать соединение «в лапу», на схеме ниже показано, какую конфигурацию имеет данный вариант;
Выберите вариант соединения, который обеспечит надежность всей конструкции
Обвязка фундамента на винтовых сваях брусом всегда начинается с углов, когда вы убедитесь, что элементы выставлены ровно, можно приступать к их креплению, для этого можно использовать один из следующих вариантов: специальные винты диаметром 10-12 мм, резьбовые шпильки либо металлические уголки
Все перечисленные способы обеспечивают надежность фиксации, вам нужно выбрать наиболее удобный; Для того чтобы исключить деформацию строения при возможных просадках опор, можно соорудить пластичный шарнир Гербера, этот вариант предусматривает укладку деревянного бруса в два ряда с последующим стягиванием элементов резьбовой шпилькой, при этом важно, чтобы соединения на рядах не совпадали между собой. Такая система менее чувствительна к просадкам отдельных свай
Так выглядит шарнир Гербера в собранном виде
Чтобы обвязка из бруса на винтовых сваях была максимально надежной и долговечной, не забудьте обработать все элементы антисептиком.
Как установить
Перед созданием свайного фундамента для бытовки надо произвести разметку поля. Определяют участки, на которых монтируют угловые опоры. Расстояние между элементами – 1,5-2 м. Стержни «привязывают» к границам поверхности по трем точкам. При помощи рулетки измеряют расположение еще двух деталей.

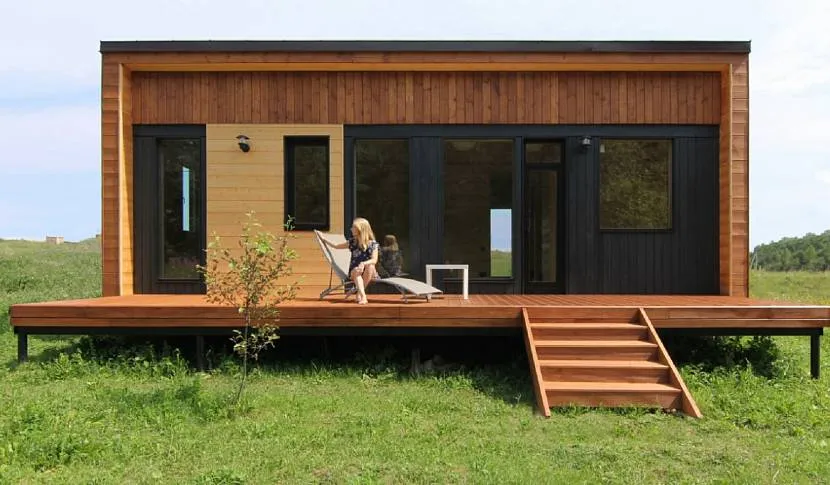

Модель для неровного грунта
Источник svaisad.ru
Для удобства маркировку проводят колышками. По периметру поля натягивают веревку, на участках пересечения точек отмечают места для опор. Стержни с лопастями ввинчивают в грунт, обрезают по одному уровню горизонтальному. Сваи соединяют при помощи балки или швеллера. Бытовку монтируют на ростверк, после чего надежно фиксируют болтами или сварочным аппаратом.
Конструкция для бытовки
Источник strou-dom.ru
Скважины для буронабивных опор легче сделать ручным буром. Глубина отверстий должна быть на 40 см ниже уровня промерзания почвы. На дно высыпают песчаную подушку, заливают 30 см бетона, потом устанавливают столбы из асбестоцемента.
Чтобы конструкция оставалась в вертикальном положении, основание надо армировать. Сваи цементируют, оставляя до высыхания. После затвердения на опоры устанавливают брус, на который укладывают ростверк и монтируют сооружение.
Почему свайно-винтовой фундамент стоит заказать у нас?
Обратившись к нам, вы можете расчитывать на оперативное и качественное выполнение работ. При этом мы готовы предложить оптимальные цены. Мы выполним работу «под ключ» — все необходимые материалы для строительства свайного фундамента всегда есть в наличии на нашем складе.
Для возведения свайно-винтового фундамента мы используем сваи как стандартной длины — 2,5 метра, так и удлиненные — до 3,5 метров. Применение свай большей длины обусловлено тем, что в случае болотистых и торфяных почв, для обеспечения должной надежности, в грунт необходимо врезаться несколько глубже.
Мы сами доставим сваи и прочие материалы и оборудование, необходимые для строительства, к вам на участок или объект. Мы даем гарантию на наши работы — на установленном нами фундаменте ваше строение будет стоять уверенно и непоколебимо!
Блочный вариант
Постройка на блоках Блочный фундамент – отличный выход для устройства основания на достаточно крепких грунтах. Такое основание довольно легко сделать своими руками при минимуме затрат времени и денег.
Прежде всего разравнивается площадка в месте будущей установки временных зданий, удаляется всякая растительность – трава и кустарники. После чего, в случае необходимости почву нужно будет утрамбовать или пролить водой во избежание в будущем заглубления блоков в грунт под весом постройки.
Затем нужно сделать отсыпку подушки из крупного песка, щебёнки или гравия. Отсыпка разравнивается и также тщательно трамбуется. Для этих целей вполне можно обойтись ручной трамбовкой, так как основание из небольших блоков, как и вся конструкция в целом, достаточно лёгкое. Изготовить такую трамбовку можно из обрезка сырого бруса большого сечения или тяжёлой сырой чурки, прикрепив по бокам ручки для удобства использования.
Следующий этап возведения фундамента под бытовку – произведение разметки местности. В соответствии с габаритами здания, на местности забиваются колышки по углам будущей постройки. После чего на них натягивается шпагат или тонкая проволока, обозначающие осевые линии основания.
Основание из блоков может быть как сплошным, ленточного типа, так и столбчатым. Первый вариант чаще всего состоит из блоков, укладывающихся на бетонную стяжку, либо прямо на сплошную подушку из щебня или гравия.
Размещение блоков
Блочные опоры Чаще встречается вариант, когда возводятся столбики из блоков по углам временных зданий, а также, через определённые промежутки, по периметру постройки. Величина этих промежутков зависит от конструкции и общей массы временного здания. Обычно шаг столбиков из блоков составляет 1,5-2 м. На местах, где будут устанавливаться столбики, сооружается подушка из гравия или щебня.
После этого возводятся столбики нужной высоты. Один из плюсов такой технологии – возможность сделать фундамент под бытовку без выравнивания основания. Это особенно актуально на местности с сильным уклоном. Чтобы выровнять горизонталь, достаточно просто сделать столбики с одной стороны выше, чем с другой. Наиболее оптимальная высота столбов 20 – 40 см над уровнем почвы. Этого вполне достаточно, чтобы нижняя часть здания не мокла во время дождей.
Ещё один вариант столбчатых конструкций – сделать основание из старых автомобильных покрышек. Этот вариант достаточно популярен при создании оснований своими руками для лёгких временных или постоянных зданий – бытовок, бань, каркасных дачных домиков. Здесь вместо кирпичных или блочных столбиков используются автомобильные шины, уложенные на подушку из гравия и залитые изнутри бетоном.
Таким образом, покрышка выполняет и роль опалубки для бетона. Главное здесь – правильно выставить автомобильные шины по горизонтальному уровню, чтобы вес бытовки равномерно распределялся на все опоры. Если бытовка строится как лёгкое временное сооружение, к примеру – на летний строительный сезон, то в качестве опоры вполне могут сойти покрышки, набитые песком или гравием.
Рекомендуем посмотреть видео о постройке бытового помещения на блоках.
Гидроизоляция блочного основания
Между столбиками и нижним деревянным брусом здания необходимо сделать гидроизолирующий слой из рубероида. Вместо блоков для устройства столбчатого фундамента можно использовать обычные строительные кирпичи. Во избежание потерь тепла в зимнее время, низ временного здания по периметру зашивается досками с утеплителем. Также возможно сделать вокруг бытовки засыпную завалинку из шлака или опилок.
Зачем малым конструкциям свайный фундамент?
Если вы приобрели бытовку или блок-контейнер или только собираетесь это сделать — немаловажным вопросом является то, где и как вы её установите. Конечно можно не заморачиваться и приземлить ее без каких-либо подготовительных мероприятий. Однако у такого подхода есть существенные недостатки:
- Некомфортное использование. Если участок земли, на котором будет установлена бытовка, окажется неровным — с определенной вероятностью вы можете столкнуться с тем, что некоторые предметы будут скатываться с плоских поверхностей. Вроде бы мелочь, но может доставлять существенный дискомфорт.
- Сокращение срока службы. Очевидно, что прямое соприкосновение днища конструкции с почвой может привести к более быстрому гниению древесных элементов и ржавлению металлических. Даже оцинкованное металлическое дно не сильно поможет в данном случае.
Безусловно, непосредственно на землю бытовки никто не ставит. Обычно под конструкцию что-то подкладывается, ставятся деревянные или металлические подпорки, нередко подкладываются кирпичи, блоки из твердых материалов и т.д.. Но описанные выше проблемы такие действия на самом деле особо не решают.
Более правильным решением будет — установка свайно-винтового фундамента. Свайный фундамент позволяет приподнять строение над землей, защитить его от воздействия почвенной влаги и прочих воздействий внешней среды, выровнять уровень и придать более существенную устойчивость вашей бытовке, блок-контейнеру или целому модульному зданию.
Свайно-винтовой фундамент — это верный способ продлить срок службы вашей бытовки и обеспечить ее комфортное использование!
Особенности оснований под бытовки
Бытовки — это такие же постройки, как беседки, гаражи, дома, им тоже нужно основание. Пусть они стоят временно, но служить должны долго, месяцами, а без хорошего фундамента это будет трудно. Ведь почвы имеют обыкновение немного подниматься и опускаться в зависимости от времени года, но большую опасность представляют грунтовые воды, а также осадки, которые будут разрушать времянку, вымывая из-под нее землю или заставляя стены, а также пол портиться из-за повышенной влажности.
Не каждый вид конструкции основы подойдет для строительства бытовки. Точнее, подойдет каждый, но не каждый будет целесообразен, так как времянка — это строение, которое делается как можно проще, дешевле. Поэтому здесь нельзя допустить, чтобы такая конструкция оказалась дороже, чем вся постройка на нем, использовать минимум материалов.
Бытовка — это легкая временная постройка, поэтому и фундамент под ней должен быть максимально простым и дешевым
Фундамент из блоков под бытовку своими руками
Основной вид фундамента под бытовку — блочный, для которого используются специальные бетонные блоки. Этот способ дешевый, он быстро реализуется даже своими руками. Чтобы правильно использовать блоки под бытовку, потребуется выполнить такие шаги:
- Площадку, где планируется сделать бытовку, нужно сделать ровной, удалить всю растительность.
- Почва трамбуется, здесь достаточно ручных инструментов.
- Для гидроизоляции блоков делается защитная подушка — из песка, который проливается водой и трамбуется, а потом слоя щебня сверху. Щебень тоже нужно утрамбовать, это тоже можно сделать вручную.
- Теперь можно сделать разметку местности, расставив по углам зоны колышки, а после натянув между ними веревку.
