Особенности устройства и постройки свайного фундамента под печь

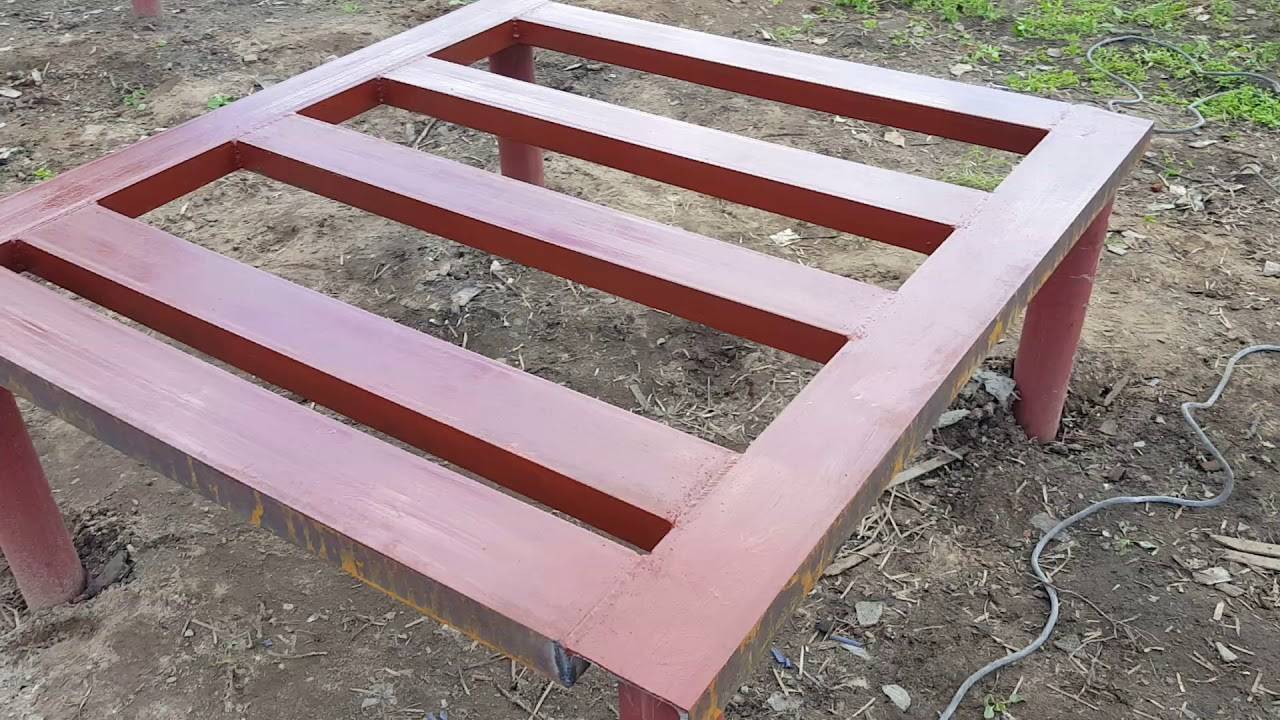

Обвязка как технология строительства свайного фундамента

Основание под кирпичную конструкцию

Кирпичная печь весит от 1200 кг и выше. Поэтому основа под нее должна быть солидной и желательно заглубленной ниже уровня замерзания грунта.

1. Укладка фундамента в бане под печь в жилом доме или здании проводится по единому алгоритму:

• Выкопать котлован глубиной 1-1,5 м.
• Сформировать уплотнительный слой, состоящий на 10 см из песка и 20 см щебня, смешанного с гравием мелкой фракции. Иногда в качестве «подушки» используется бутовый камень, скол бетона или кирпича. Опору нужно хорошо утрамбовать и залить на нее бетонную подошву толщиной до 5 см.
• После высыхания бетона проводится гидроизоляция при помощи настильных (рубероид, толь) или обмазочных (битумная мастика, жидкая резина) средств.
• Устанавливается опалубка из доски, фанеры или ПСБ-форм, внутрь помещается уже связанная арматурная сетка.
• Заливка бетонного раствора в несколько этапов. Каждый слой пробивается тяпкой или вибратором для удаления пузырьков воздуха. Верх фундаментной плиты выравнивается и накрывается рубероидом для равномерного застывания. Срок полного высыхания – не менее 3 недель.

Общая схема фундамента для печи выглядит так:

Это так называемое плитное или монолитное основание заглубленного типа. Связка с остовом дома или бани необязательна. Оно считается самым трудоемким и затратным, в преимуществах – долговечность и высокая степень прочности и устойчивости к негативным факторам. Примерная стоимость готовой конструкции – около 5000 руб/м 2 .

Аналогично устраивается ленточный фундамент под барбекю-печь, каменку.

2. Для глинистых почв с поверхностными грунтовыми водами или водонасыщенных песков используется свайно-винтовой вид с армированным ростверком. То есть в одной системе сочетаются металлические сваи и монолитная бетонная плита. Достоинства в быстроте монтажа и дешевизне – примерно 2 100 руб/м 2 .

3. Как сделать печной фундамент на винтовых сваях? Технология отработана:

• Вырыть котлован глубиной 15-20 см для будущей плиты.
• В углах выкопать приямки 15-20 см, в которые будут завинчиваться опоры.
• Вкрутить сваи при помощи специального рычага, соблюдая вертикаль. Глубина – не менее 1,2 м.
• Подрезать до нужного уровня. Края винта должны совпадать с верхним уровнем будущей плиты.
• Установить опалубку, арматуру и залить бетонный раствор.

Устройство фундамента под железную печь

Металлическая печь не нуждается в солидной основе. Достаточно бетонного ленточного фундамента или более упрощенной конструкции – из кирпича. Некоторые строители рекомендуют бутобетон мелкозаглубленного типа – в котлован на песчано-гравийную основу без опалубки укладывается враспор бутовый камень и заливается бетонным раствором.

Для нетяжелых печей можно сложить фундамент из кирпича своими руками:

1. В котловане глубиной до 70 см насыпается подготовительный слой из щебня, песка или гравия толщиной до 30 см.

2. Заливается бетонная подошва размером до 5 см.

3. Настилается гидроизоляция и устанавливается опалубка высотой 20-30 см с армированием.

4. Заливается бетонный раствор на всю глубину опалубки, верхний слой разравнивается и проверяется нивелиром.

5. После застывания красным полнотелым кирпичом выкладывается вся площадь фундамента до уровня чистового пола. Верхняя часть гидроизолируется.

И напоследок – не совершайте типичные для непрофессионалов ошибки расположения фундамента в доме. Печь должна быть установлена у внутренней, а не наружной капитальной стены поближе к входу в помещение. Необходимый отступ – не менее 15 см, что позволит прогреть максимальное количество комнат и обеспечит свободный доступ для осмотра, загрузки дров и прочистки. Соответственно рассчитывается и фундаментная часть.

Тонкости монтажа

Кирпичная печь на винтовых сваях не соприкасается с грунтом, поэтому не требует специальной термо — или гидроизоляции, особое значение этот фактор имеет при сооружении бани. Сваи ввинчиваются на глубину опор дома, это позволяет объединить основной домашний фундамент с печным, этот критерий важен при установке печки или камина посреди стены. При монтаже учитываются все индивидуальные особенности и условия, такие как масса расширительного бачка, вес самой печи, влажность.

Фундамент для печи на винтовых сваях должен выдерживать большую нагрузку и быть надежным. Чтобы обеспечить такую надежность проводятся тщательные замеры и расчеты, благодаря которым можно подобрать необходимый диаметр. Так, например, угловые сваи будут иметь меньший диаметр, чем центральные.

Печь на винтовом фундаменте – это выбор практичных и экономных людей. Фундамент под печь на сваях в Москве легко демонтируется, универсально в отношении неровностей ландшафта и нестабильности грунта, довольно быстро монтируется и требует меньших затрат в сравнении с другими типами. Строительство фундамента под печку из кирпича в Москве осуществляется бригадами специалистов, которые в краткие сроки способны качественно исполнить любые пожелания клиента. Профессиональный монтаж – это гарантия прочности, удобства и долголетия конструкции.

Устройство монолитного ж/б фундамента на винтовых сваях

Монолитный фундамент делается для зданий, стены которых планируется выполнить из пенобетонных блоков. Это значительно уменьшает нагрузку от стен сооружения, но увеличивается давление на винтовые сваи от самого фундамента.

Монолитный фундамент напоминает ленточный, но висящий над поверхностью и опирающийся на оголовки. Расчёт выполняется как для железобетонной балки, закреплённой с двух концов

Здесь важно правильно рассчитать геометрические размеры ростверка, необходимое количество и диаметр несущей арматуры

Важно! Проект монолитного железобетонного фундамента выполняйте только в проектных организациях. Технология процесса такая:

Технология процесса такая:

Технология процесса такая:

Внутрь винтовых свай опускается арматура расчётного сечения и количества. Из щитов или досок изготавливается висячая опалубка под ростверк. Внутри монтируется несущая и конструкционная арматура, перевязывается с арматурой в свае.

Производится заливка ростверка и свай одновременно и беспрерывно за один проход бетоном с наполнителем из мелких фракций щебня до проектной отметки

Важно во время заливки в ростверке уплотнять бетон вибратором, а внутри сваи куском арматуры. Остаётся снять опалубку, проверить фундамент на горизонтальность и по диагоналям

Наиболее популярные варианты печных фундаментов

Наибольшей популярностью пользуются следующие типы фундаментов:

Плитовидные

Для обустройства такого фундамента отрывается неглубокий котлован по размерам будущей печи. Котлован заливается бетоном, предпочтительно марки М 200. Это позволяет получить монолитную плиту высокой прочности, которую также можно усилить металлической арматурой. Однако такой монолитный фундамент обладает двумя существенными недостатками, состоящими в значительной стоимости и в необходимости достаточной выдержки перед началом основного строительства.

Этих недостатков удается избежать, если фундамент не заливать, а выкладывать из нескольких готовых бетонных панелей или из силикатного кирпича. Однако подобный подход не может применяться, если грунт нестабилен. В таком случае вся возведенная на фундаменте конструкция может даже рухнуть.

Свайно-винтовые

Популярность недавно появившихся свайно-винтовых фундаментов постоянно растет. В ходе монтажа винтовые сваи устанавливаются в углах будущей печи, а на них укладывается плита или фиксируется швеллер. Монтаж свай производится до возведения стен, наличие которых осложняет выполнение всех работ.

Достоинство подобного фундамента состоит в простоте и скорости установки, дешевизне и в возможности использования на нестабильных грунтах. Из недостатков можно упомянуть невозможность установки винтовых свай в скалистую породу.

Какие опоры выбрать?

Относительно условий эксплуатации фундамента под теплогенерирующим устройством нужно учитывать резкие температурные перепады, которые практически всегда приводят к преждевременному разрушению силовых конструкций.

Зная общий вес обогревающего устройства, выбирают параметры винтовых свай. Как правило, используют изделия с диаметром стержня 89 или 108 мм, которые отличаются грузоподъемностью 3 и 4,5 т соответственно.

Длину сваи выбирают, исходя из двух условий:

• глубина свайного фундамента закладывается ниже уровня сезонного промерзания;
• наконечник сваи должен упираться в твердый несущий пласт грунта.

Для московских регионов с точкой промерзания на глубине 1,5 м подойдут сваи длиной 200–250 см.

Советы и алгоритм для “слабых” грунтов

Какие опоры выбрать?

Относительно условий эксплуатации фундамента под теплогенерирующим устройством нужно учитывать резкие температурные перепады, которые практически всегда приводят к преждевременному разрушению силовых конструкций.

Зная общий вес обогревающего устройства, выбирают параметры винтовых свай. Как правило, используют изделия с диаметром стержня 89 или 108 мм, которые отличаются грузоподъемностью 3 и 4,5 т соответственно.

Длину сваи выбирают, исходя из двух условий:

• глубина свайного фундамента закладывается ниже уровня сезонного промерзания;
• наконечник сваи должен упираться в твердый несущий пласт грунта.

Для московских регионов с точкой промерзания на глубине 1,5 м подойдут сваи длиной 200–250 см.

Виды опор

Среди всех типов свай критериям пожаробезопасности и достаточной несущей способности отвечают следующие:

• забивные железобетонные столбы;
• буронабивные ж/б сваи;
• винтовые стержни.

Первый тип конструктивных элементов отличается высокой грузоподъемностью, продолжительным сроком службы (до 100 лет), стойкостью по отношению к влаге и механическим нагрузкам, но самостоятельно построить такой фундамент невозможно. Методика погружения таких свай предполагает применение спецтехники с дизель-молотами.

Железобетонные забивные сваи целесообразно использовать в том случае, если такие же конструктивные элементы использованы для основной силовой конструкции.

Заложить своими руками можно фундамент под печь с буронабивными и винтовыми опорами. В первом случае опоры изготавливают непосредственно на стройплощадке в подготовленных скважинах. Винтовые стержни – заводские недорогие изделия, которые можно погрузить в грунт усилием трех человек.

Монтаж свайно-винтового фундамента

Как правильно сделать выбор?

Выбор винтовых свай состоит из двух этапов:

• Определение подходящего типоразмера и вида винтовых свай.
• Выбор конкретных изделий по качеству и соответствию требованиям.

Первый этап практически полностью выполняется во время проектирования дома. Поэтому говорить о нем нет смысла.

Второй этап обычно выполняют представители фирмы, с которой заключен договор.

Если по каким-либо причинам приходится выбирать самостоятельно, следует обратить внимание на следующие детали:

• Толщина стенок трубы не должна быть меньше 4 мм.
• Толщина лопастей — не менее 5 мм.
• Качество сварки должно быть максимально высоким.
• Наличие слоя оцинковки.
• Тип и качество наконечника.

По этим критериям можно выбрать наиболее качественные изделия.

ВАЖНО! Если какие-либо позиции не удовлетворяют установленные требования, от приобретения таких свай лучше отказаться

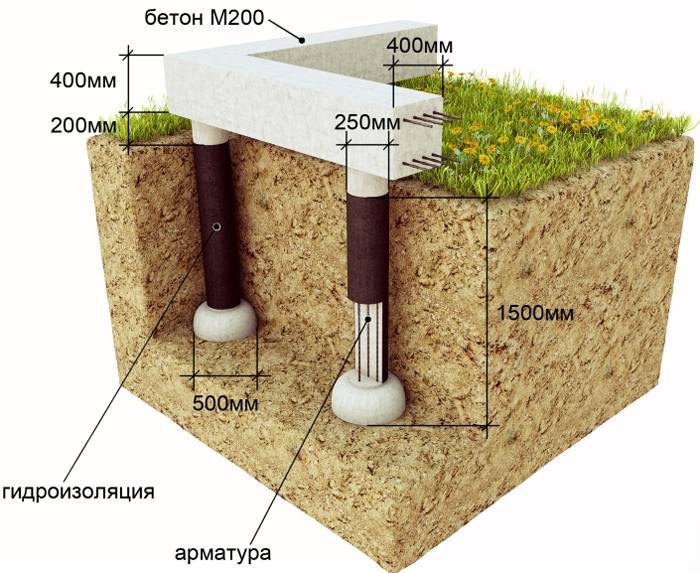

Столбчатый фундамент

Если вы решили построить деревянную баню и грунт позволяет, то можно сделать столбчатый фундамент, который позволит существенно сэкономить деньги на этом этапе строительства.

Материал для столбчатого основания бани может быть разным: кирпичные столбики, бревна, трубы из стали или асбеста, заполненные бетоном.

Именно последний вариант, пользующийся наибольшей популярностью, мы и рассмотрим.

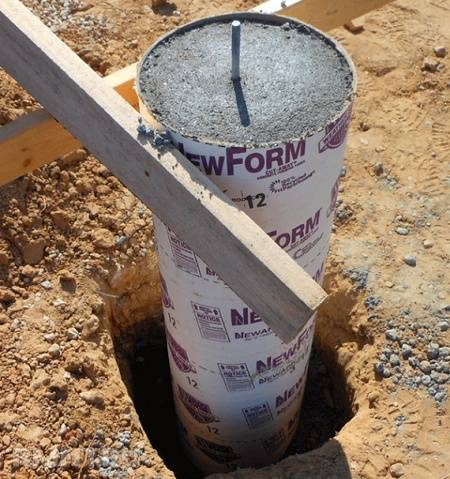

Как залить столбчатый фундамент

Шаг 1. В намеченных углах бурят при помощи садового бура полутораметровый тоннель, диаметр которого обычно на 5-10 см больше диаметра асбестовой трубы, подготовленной для монтажа фундамента.

Шаг 2. В скважины вставляют трубы, которые должны возвышаться над поверхностью земли на 0,4 м. Чаще всего применяют изделия диаметром в 200 мм.

Шаг 3. Выравнивают трубы, ориентируясь по ватерпасу.

Шаг 4. Выполняют обратную засыпку грунта вокруг труб. В процессе отсыпки землю утрамбовывают.

Шаг 5. Внутрь трубы заливают цементный раствор приблизительно на полметра. На цементе не стоит экономить.

Шаг 6. Немного приподнимают трубу в скважине, чтобы дать цементу возможность стечь немного на дно лунки.

Шаг 7. Продолжают заливать цемент, оставив незаполненными 15 см верха трубы.

Шаг 8. Пока цемент в трубе не застыл, в него погружают арматурный прут.

Шаг 9. Теперь можно залить цемент до краев труб.

Шаг 10. Между столбами делают кирпичную кладку шириной в половину кирпича.

Шаг 11. Получившееся основание выравнивают цементом и закрывают рубероидом.

Простой и прочный фундамент для деревянной бани готов.

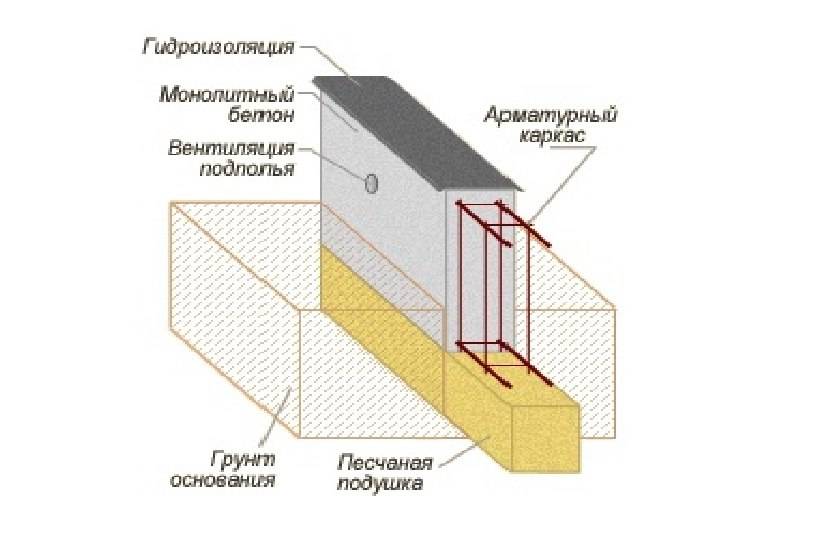

Ленточный фундамент, схема

Для сооружения такого основания потребуется затратить больше трудовых и материальных ресурсов. Зато оно более универсальное. Да и принцип его возведения достаточно пост.

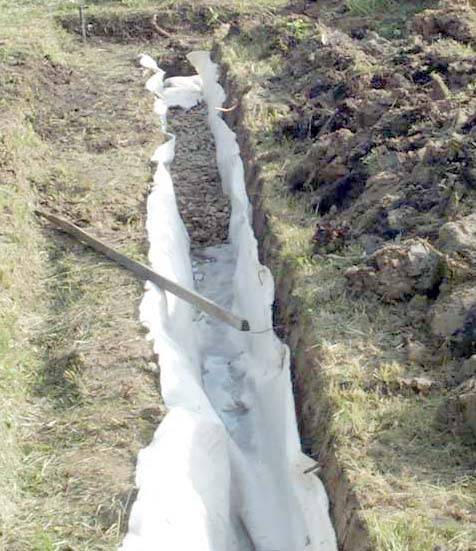

Мелкозаглубленный ленточный фундамент — траншея

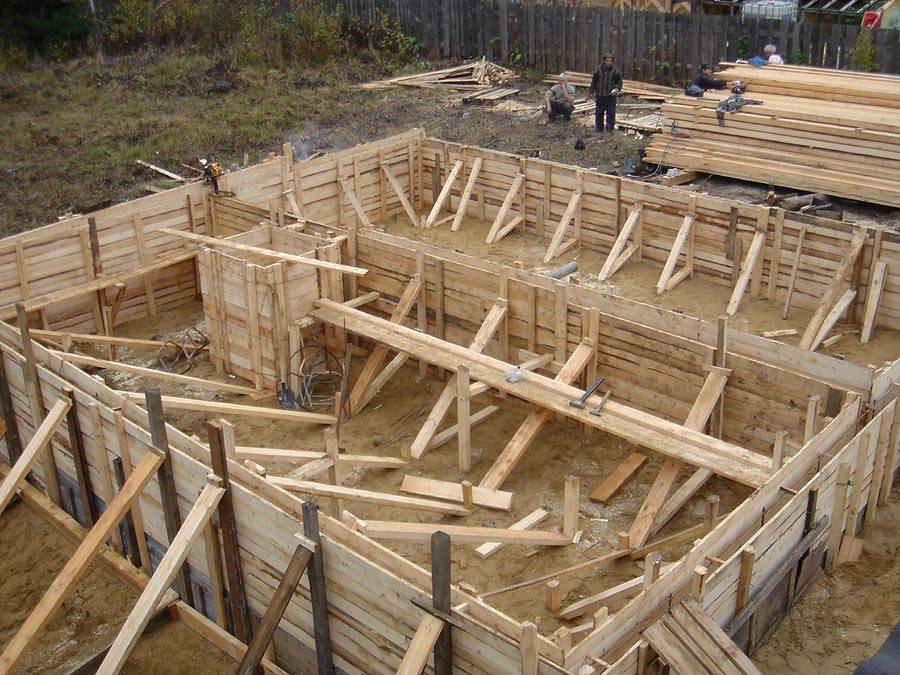

Установка опалубки плитного фундамента

Армирование ленточного фундамента

Сборка армирующего каркаса

Опалубка и армирование

Шаг 3. Подушку сверху обкладывают одним кирпичным слоем, который будет служить поддержкой для арматуры и исключит ее провисание.

Шаг 4. Устанавливают опалубку. На этом этапе необходимо позаботиться о выходе труб канализации. Для этого в опалубке делают входное и выходное отверстия и протягивают через них отрезок трубы.

Шаг 5. Готовят раствор цемента. Для этого сначала смешивают необходимое количество песка и сухого цемента, потом к этой смеси добавляют гравий и перемешивают. Добавляют воду.

Как вязать арматуру

Шаг 7. Теперь можно заливать цемент порциями. Высота каждого слоя, который тщательно выравнивают и трамбуют, не должна превышать 0,15 м.

Готовый фундамент под баню

Основание для бани готово. Для больших бань в часто сооружают столбчато-ленточный фундамент. В этом случае под внешние стены делают ленточное основание, а под внутренние – столбчатое.

Железобетонные сваи: характеристики

Характеристика железобетонных конструкции, связывается с маркой бетона, из которого изготавливаются сваи и чем выше его марки, тем крепче будет сортамент. Так, о прочности бетона можно узнать из маркировки, цифры в которой указывают на предел прочности при сжатие. При производстве сваи, как правило, используется бетон марки В6,5 и выше. По подобному правилу определяется и морозоустойчивость раствора. Однако цифры устанавливаются не произвольно, так, найти их можно в специальных ГОСТах:

• морозоустойчивость обозначается «F”;
• влагостойкость обозначается «W”.

Не менее важная характеристика — вес, определяется исходя из габаритов опоры и типа бетона: чем больше вес, тем больше плотность.

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

Стандартная винтовая свая имеет следующие характеристики: — диаметр трубы – 100 – 300 мм; — диаметр лопасти – 200 – 550 мм; — длина трубы – 1500 – 9000 мм; — толщина проката – 8 – 12 мм; — толщина лопасти сваи – 3 – 10 мм; — вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.

Разновидности печных фундаментов

От качества печного фундамента зависит и функциональность, и срок эксплуатации бани. Ведь именно на этом основании устанавливается генератор банного микроклимата – печь-каменка. Поэтому фундамент для печи бани должен быть и долговечным, и прочным, и простым в обустройстве.

Под такой набор характеристик попадает только несколько разновидностей конструкций оснований, а именно:

• Фундаменты плитного типа, «плавающие» по поверхности пучинистого грунта.
• Фундаменты свайного типа с монолитным ростверком, опирающиеся на заглубленные до устойчивых горизонтов грунта опоры.

Первый вариант – плитный фундамента – обустраивается под тяжелые печки, вес которых уравновесит колебания грунта, провоцируемые деформацией пучения. В итоге, основание-плиту следует подводить под каменки из кирпича. Однако на плиту можно монтировать и относительно легкие металлические печи, которым не страшны колебания грунта. Кроме того, следует заметить, что основание-плита строится по упрощенной технологии, поэтому, такой фундамент выбирают все начинающие строители.

Второй вариант – свайный фундамент под печку бани – обустраивается на сильнопучинистых грунтах. На такое основание можно водрузить каменку с презентабельной отделкой и богатым декором, который не должен пострадать при сильных колебаниях почвы. Однако за такую устойчивость расплачиваются усложненной конструкцией самого фундамента и трудоемким процессом обустройства свайного основания с монолитным ростверком.

Как видите: каждый вариант конструкции имеет свои слабые и сильные стороны. Поэтому очень сложно определить какой фундамент для печи в баню лучше, а какой — хуже. Выбор оптимального варианта зависит от конкретных обстоятельств – амплитуде деформаций пучения, наличия декоративной отделки, жесткости конструкции самой печи и так далее.

Плюсы и минусы свайно-винтового фундамента

Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:

• Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
• Металлические сваи в грунте подвержены коррозии.
• Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.

Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.

Беседка с купальней на винтовых сваях

В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:

1. Не требуется планировка площадки и оборудование подъездных путей к ней – плюс.
2. Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс.
3. Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс.
4. Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
5. Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс.
6. Строительство возможно в зоне развитых подземных коммуникаций – плюс.
7. С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс.
8. Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс.
9. Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус.
10. Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус.
11. Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус.
12. Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус.
13. Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус.
14. Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус.

В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:

• Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
• Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
• Хозпостройки, навесы, шпалеры.
• Заборы.
• Распашные ворота.

Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу

Исключение – сварные металлические гаражи, но их эстетика всем известна

Исключение – сварные металлические гаражи, но их эстетика всем известна.

Монтаж свай своими руками

Как сделать слив в бане на винтовых сваях

Виды свай

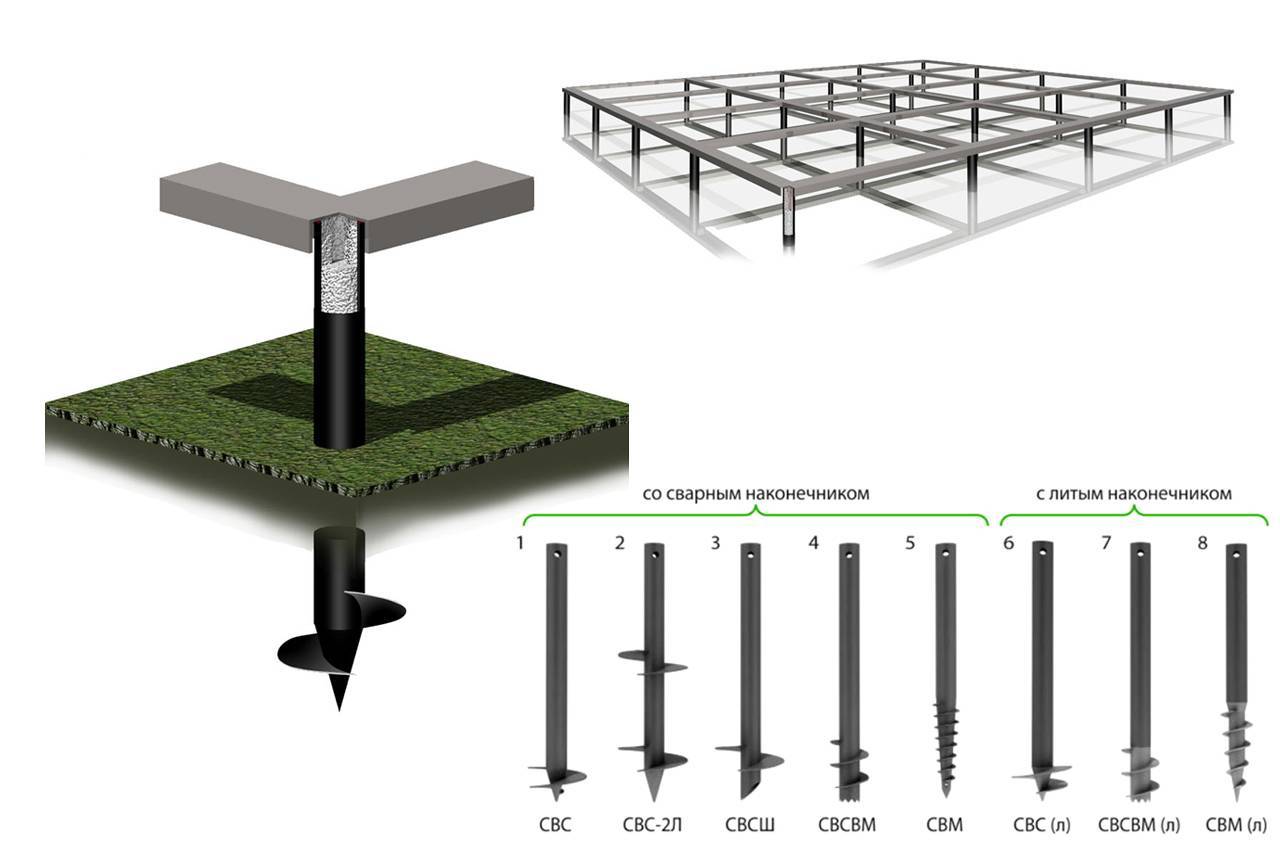

Основные виды винтовых свай

Основные виды винтовых свай для фундаментов показаны на рис. Слева – свая для вечномерзлых грунтов, песчаников и плотных суглинков с высокой несущей способностью. Столб грунта внутри нее сжимается, поэтому он держит сваю также изнутри. Для бетонирования эта свая непригодна, но подходящие для нее грунты и так отлично держат. s = (8-20 мм); L = (4-16) м с шагом в 4 м; d = 219 или 325 мм. Несомая нагрузка – до 4,5 т. Стоимость одной – от 4500 руб.

Сваи такой же конструкции благодаря невысокому ребру винта используются как бурозабивные, см. в конце. Для возможности бетонирования грунт из их стволов в таком случае вынимают специальными буровыми инструментами – ложковым буром или желонкой. Технология трудоемкая, но дает возможность строить 3-5 этажные капитальные здания прямо на вечной мерзлоте, болотах и торфяниках.

В центре свая для обычных грунтов, описанных выше. Для заборов и легких нежилых построек такие сваи можно сделать самому. s = (4-16 мм); L = (2,5-15) м с шагом в 2,5 м; d = 47, 75, 89, 108, 133, 159, 219, 325 мм. Несомая нагрузка – (0,7-2,5) т. Стоимость одной – от 2000 руб.

Справа – свая с уширенной пятой для рыхлых, пучинистых и плывущих грунтов. s = (4-16 мм); L = (3-15) м с шагом в 3 м; d = 159, 219, 325 мм. Несомая нагрузка – (1-3,5) т. Стоимость одной – от 3500 руб. Хотя ее наконечник с винтом может быть не литым или кованым, а сварным из листового металла, сделать такую самостоятельно сложно, т.к. лопасть ее винта должна иметь не менее 2-х оборотов и, сужаясь, доходить почти до острия наконечника.

Кроме этих основных типов, в продажу поступает довольно широкий ассортимент специальных свай: с многовитковыми и многозаходными винтами, дополнительными лопастями, со встроенной дренажной системой, из химически стойких материалов, и т.п. Они дороги, в индивидуальном строительстве почти не находят применения, требуют сложной технологии монтажа фундамента. Поэтому просто упомянем, есть, мол, и такие.

Об оголовках

В продаже имеются сваи с наваренными на них монтажно-технологическими оголовками. Стоят они, разумеется, дороже. Нужно иметь в виду, что монтажный оголовок необходим только для сборки на сваях деревянных домов; в прочих случаях без него вполне можно обойтись: ростверк фундамента (см. далее) из металлопрофиля приваривают прямо к стволу сваи, ее заворачивание ручным способом производят, используя технологические отверстия, а легкое машинное, при помощи мини-экскаватора, специального технологического оголовка не требует. Как устроен оголовок сваи, на всякий случай показано на рис., на сваю 133 мм. Для свай других диаметров размеры плиты остаются неизменными.

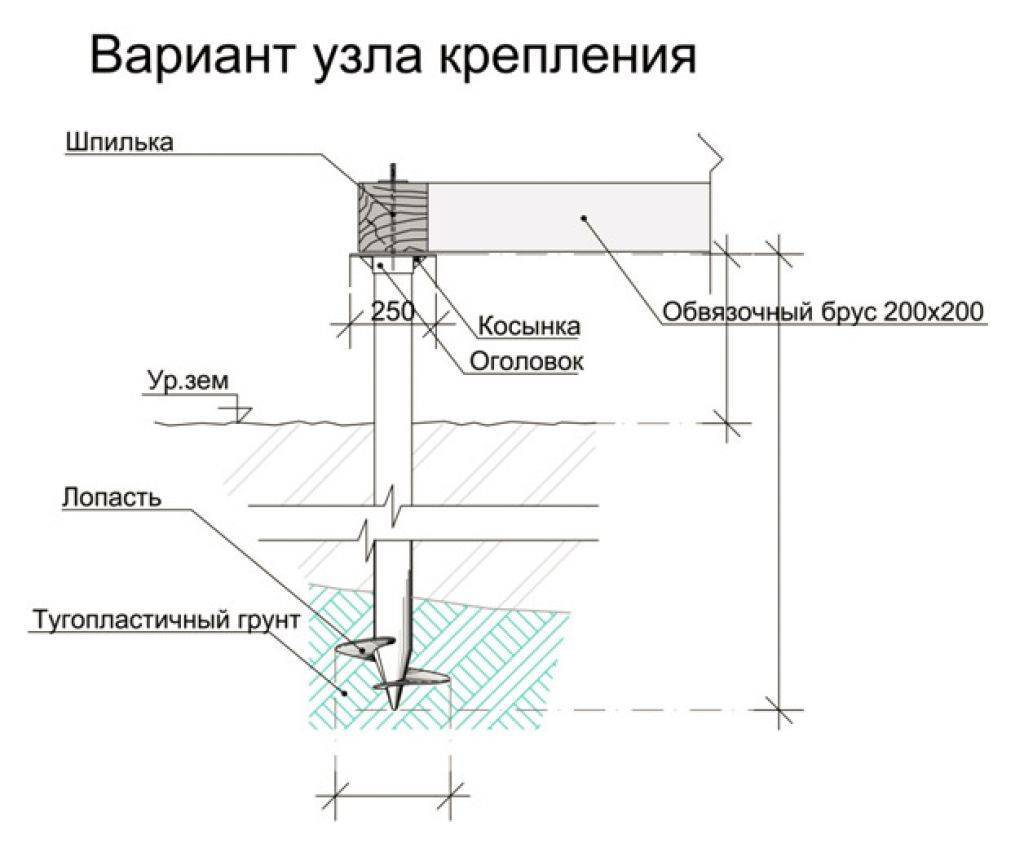

Монтажно-технологический оголовок винтовой сваи
