Расчет буронабивного фундамента с ростверком
В ходе разработки проектного задания выполняются расчетные действия по определению точного числа опорных свай и их размещение. Сваи выставляются рядами в соответствии с разметкой объекта, на его угловых участках, в точках пересечения стен и между этими местами.
Расстояние между опорами определяется общей массой строящегося объекта: чем он тяжелее, тем больше столбов потребуется, и расстояние установки будет меньше.
Устанавливая сваи собственными силами рекомендуется проверять по уровню оголовки, которые должны возвышаться над поверхностью на одной высоте.
Рассмотрим, как выполняется расчет несущей способности буронабивного фундамента с ростверком.
Чтобы определить необходимое количество опорных элементов, потребуется два исходных показателя – масса объекта и несущие возможности отдельного элемента. Определение прочности одной сваи зависит от марки применяемой бетонной смеси. Если используется М100, то опора выдержит до ста килограмм на квадратный сантиметр. Сечение сваи 200 на 200 мм создает площадь опоры в 400 см. кв. Значит, опорный столб выдержит нагрузку в сорок тонн.
Следовательно, несущие возможности почвы значительно ниже, чем свайные. Получается, что определение потребности в сваях и их несущих характеристик будет недостоверным, если не учесть показатель прочности грунтового состава.
Ростверк объединяет всю конструкцию и повышает устойчивость основы. Если буронабивной фундамент устраивается без ростверка, следует выполнить расчеты, гарантирующие установку всех опор на необходимую глубину, гарантирующую, что сооружение не просядет и не «выдавится» морозным пучением.
Какие сваи использовать
В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:
- Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника. Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов
- Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
- Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
- Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную. Один из видов свай — винтовые, их можно использовать с ростверками из разных материалов под разные дома
В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.
Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:
- висячие;
- сваи-стойки. Чем отличаются сваи по типу работы
Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.
Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.
Выполнение ростверка
Ростверк делается из бетонной или железной балки, задача которой – выполнять соединительные функции вертикальных элементов строительной конструкции.
Выполнение ростверка происходит следующим образом. Промеж столбов роется траншея, ее глубина должна быть не меньше тридцати сантиметров. Ширина должна быть такой, чтобы в нее поместилась опалубка. Ее наличие обязательно, так как заливка бетона в землю является технологической ошибкой.
После этого можно насыпать песок в пределах десяти сантиметров и настилать ленту рубероида. Опалубка устанавливается промеж столбов.
Арматура монтируется на дне скважины, при этом она должна выходить за поверхность примерно на три сантиметра. Для того чтобы арматура не заржавела, она должна быть погружена полностью в бетон.
После того как бетон был залит, он нуждается в увлажнении. Для этого необходимо в течение семи дней поливать его водой. Данная процедура необходима для того, чтобы бетон смог набрать крепость.
Далее, когда опалубка будет снята, необходимо убрать и песок, который был насыпан под ростверк. В итоге должно получиться что-то наподобие мостика межу столбами. Этот воздушный промежуток необходим для расширения земли в зимнее время.
Что это такое?

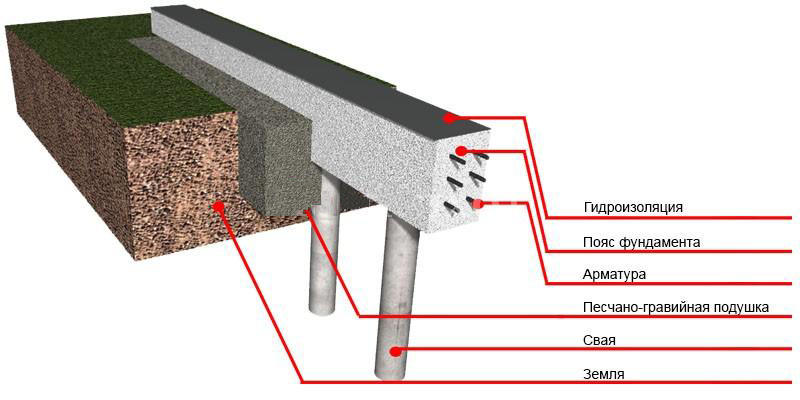

Конструкция такого фундамента содержит комплекс вертикально заглубленных свай и пояс обвязки, который принимает нагрузку, а затем передает ее на опоры.
Удачное сочетание элементов дает оптимальную конструкцию, гарантирующую требуемый спектр параметров.
Конструктивные особенности
Существует всего два варианта заливки монолита:
- связывание всех свай в цельную систему;
- последовательное соединение всех опор ростверком.
Монолитную плиту заливают под всем зданием, а ленту — лишь под несущие стены. Для частного домостроения применяют ленточный тип, поскольку особо тяжелые сооружения на загородном участке сооружают редко.
У ленточной системы несколько разновидностей:
- Высокое расположение. Ростверк поднимают выше грунта.
- Наземное расположение. Подошва монолита опирается на почву.
- Низкий. Заливку выполняют, погружая ростверк в выкопанную между опорами траншею.
Большинство хозяйственных построек возводят на свайных фундаментах с ленточным ростверком — это наиболее дешевый и простой в исполнении вариант сооружения.
Целесообразность использования
Залитый из бетона ростверк на сваях рекомендовано использовать, когда плотный шар грунта залегает глубоко. Также такой вариант предпочтителен для сложных грунтов:
- высокий подъем почвенных вод;
- всевозможные торфяники;
- слишком глинистая почва.
Основание на опорах — единственный вариант при наклонном или рельефном горизонте участка. Не нужно в такой ситуации выполнять выравнивание грунта, достаточно оголовки опор выставить по единому уровню. Лента образует сплошной фундамент под несущими и внутренними стенами.
Фундамент практичен для легких зданий:
- деревянных,
- каркасных,
- невысоких кирпичных либо блочных домов.
Если сооружение тяжелое, рекомендовано применять заглубленный ростверк, равномерно распределяющий вес здания по всему своему периметру непосредственно на поверхность грунта. Свайные конструкции удобны при строительстве около иных объектов, поскольку не требуют переноса коммуникаций.
Преимущества и минусы
Несомненный плюс такого свайной системы — повышенная прочность. Смонтированное на таком фундаменте здание будет долгие годы стоять устойчиво.
Немало у конструкции и иных преимуществ:
Не много земляных работ.
- Существенно снижен расход бетона в сравнении с традиционным фундаментом.
- Столбы разрешено монтировать даже зимой.
- Фундамент не проседает после морозного пучения либо подтопления.
- Мизерный контакт основания с грунтом снижает потери тепла.
- Устройство фундамента отнимает меньше времени.
Конструкции присущи и некоторые минусы:
- нельзя устраивать такое основание при горизонтальной подвижности почвы;
- невозможно соорудить цокольный этаж либо подвальное помещение, если не заполнить промежутки между сваями (забирка);
- не рекомендовано возводить на этом фундаменте громоздкие здания.
Что такое ростверк
Что такое ростверк
Фундамент является основой вашего строения. Классическим решением является создание ленточного фундамента, глубина залегания которого совпадает или превышает глубину промерзания грунта на вашем участке. Однако во многих случаях, особенно при большой глубине промерзания грунта строительство ленточного фундамента является экономически нецелесообразным. В этом случае можно построить фундаментные столбы-опоры, уходящие вглубь земли, которые располагаются под углами строения и под местами примыкания стен. Но такие столбы, не связанные между собой не будут иметь той прочности, которую имеет цельная фундаментная бетонная лента.
Выход есть. Между столбами-опорами строится ростверк – верхняя горизонтальная соединяющая силовая линия. Он объединяет отдельные столбы-опоры в единую систему, жесткость которой возрастает в разы.
Ростверк может представлять собой бетонную ленту, опоясывающую столбы фундамента по периметру (и иногда включающую в себя и горизонтальный элемент под внутренними стенами), или сплошную бетонную плиту, которая также может соединять несколько столбов-опор.
Виды ростверков
Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:
Надземный ростверк (или возвышенный) Наземный ростверк (или повышенный) Подземный ростверк (или заглубленный)
Надземный ростверк
Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.
Схема надземного ростверка
Наземный ростверк
Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт. В ряде случаев, перед размещением наземного ростверка с поверхности земли снимают верхний слой почвы и под нижнюю поверхность ростверка размещается подушка из грунта, который не подвержен пучению.
Подземный ростверк
Подземный или заглубленный ростверк заглубляется в грунт вашего участка. Также, как и в наземном ростверке при их строительстве под нижний уровень конструкции ростверка должна быть размещена подушка из грунта с низкой степенью расширения при замерзании.
Классификация ростверков по материалу изготовления
Схема подземного,наземный и надземного ростверка
Также ростверки можно поделить на типы в зависимости от материала их изготовления. Ростверк может размещаться как на заранее изготовленных сваях, так и на сваях, которые формируются в процессе строительства или на буронабивных сваях.
Заранее изготовленные сваи могут делаться из специальным образом пропитанного дерева, металлических труб или из железобетона.
Буронабивные сваи формируются непосредственно на участке в процессе строительства. Это является, пожалуй, наиболее простым и дешевым способом формирования свайного фундамента.
Монтаж фундамента из буронабивных свай с ростверком своими руками
Понятие «буронабивные» образовано из двух последовательных действий, в ходе которых формируется заглубленная в землю железобетонная свая.
- Сначала по месту разметки фундамента пробуриваются скважины. Их глубина и диаметр определяются исходя их проекта. Обычно диаметр такой скважины составляет не менее 30 сантиметров. На дно скважины размещается последовательно песчаная и гравийная подушка. Затем, в случае хорошей впитываемости грунта на дно скважины можно разместить плотную полиэтиленовую пленку.
- Внутрь скважины опускается труба. Они может быть изготовлена практически из любого материала. В индивидуальном строительстве используются как асбестоцементные, так и металлические или полимерные трубы. В крайнем случае в качестве опалубки можно использовать свернутый в трубку лист рубероида.
Монтаж фундамента из буронабивных свай с ростверком
Когда для дома больше всего подходит свайный фундамент?
Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.
При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.
Плюсы этого типа оснований
Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.
Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.
Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.
При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.
Минусы
Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.
Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.
Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой
Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги
Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.
В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины. При строительстве нужно тщательней вести изоляционные работы
А это дополнительные финансовые траты
При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.
Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.
Что такое свайно-ростверковый фундамент
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.
Так выглядит свайно-ростверковый фундамент вынутый из земли
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Различают свайные фундаменты с высоким и низки ростверком
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Как работает ростверк и что он дает
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.
Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Ленточный фундамент на сваях
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.
Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Создание несъемной опалубки из рубероида
1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать самый экономичный вариант, а именно рубероид.
Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.
После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.
2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).
Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). www.gvozdem.ru
3
Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией
Как построить свайно-ростверковый фундамент — пошаговая инструкция
Недостатки и довод в пользу буронабивной технологии
Заливка бетоном буронабивного фундамента Считается признанным факт, что основным недостатком этой технологии является невозможность сделать точный расчет, когда именно достигается необходимый несжимаемый слой, способный выдержать давление сваи.
Для того чтобы избежать досадных ошибок, скважины бурят до 1,5−2 метра, то есть, достигая точки ниже уровня промерзания, где почва имеет более плотную структуру. При низком показателе УГВ расчет несущей способности грунта соответствует 6 кг на 1 см².
Для индивидуальных застройщиков эта технология выглядит довольно привлекательно. В отличие от ленточного или монолитного типа, где укладывается сразу весь требуемый объем бетонного раствора, сваи можно укладывать поэтапно. При заливке одной опоры объем укладываемого бетона несоизмеримо меньше, чем при монолитном, что облегчает процесс подготовки и заливки. Поэтому выполнение этих работ можно сделать своими руками.
