Свариваем калитку из профильной трубы? Последовательность этапов

Заготовка материалов

После то как все замеры произведены, перепроверены и составлен эскиз, можно закупать материал. Для каркаса ворот лучшим материалом является профильная труба, так как она обеспечивает наибольшую жесткость конструкции

Неважно с прямоугольным или квадратным сечением она будет, чем больше створка, тем больший профиль нужно использовать. Рекомендуют делать ворота из профтрубы с сечением 50×50 или 60×30 для въездных ворот, а калитку из профиля 40×20

Обшивку ворот практичнее всего делать из профнастила своими руками (оцинкованного, цветного), в случае необходимости его легко покрасить.

Список необходимых расходных материалов:

профильная труба;
грунтовка и краска для каркаса;
профнастил;
саморезы и заклепки для крепления профнастила;
петли;
замки.

Также нужно подготовить свой рабочий инструмент. Вам понадобятся:

рулетка;
строительный уголок;
уровень;
болгарка;
сварочный аппарат, электроды, маска (часто забывают);
кисточка;
дрель (шуруповерт);
кисточка для покраски;
заклепочник.

После того как весь нужный инструмент и материал собран, можно приступать к изготовлению ворот.

Ворота из профлиста – плюсы и минусы

Профнастил очень популярен на строительном рынке, а все потому что, он обладает следующими преимуществами:

Его поверхностного типа слой обеспечивает прекрасную защиту от солнца, коррозии и перепадов температурного режима.
Легкий вес стройматериал позволяет выполнить установку за короткое время.
Разнообразие цветовых решений.
Длительный срок эксплуатации благодаря защитному слою.
Доступная стоимость.

Минусы:

Отсутствие звукоизоляции.
Несмотря на прочность, профилированный лист может деформироваться из-за мех. воздействия.
При появлении любого дефекта (даже царапинки), материал может подвергнуться коррозии.

Даже не смотря на большое количество недостатков, владельцы частных коттеджей, чаще всего отдают предпочтение воротам из профнастила.

Планирование и характеристики материала

Изготовление начинают с выбора типа ограждения. Собирают понравившиеся фото, делают эскиз, чертеж будущей входной группы. Их проектируют в одном художественном стиле, одной высоты.

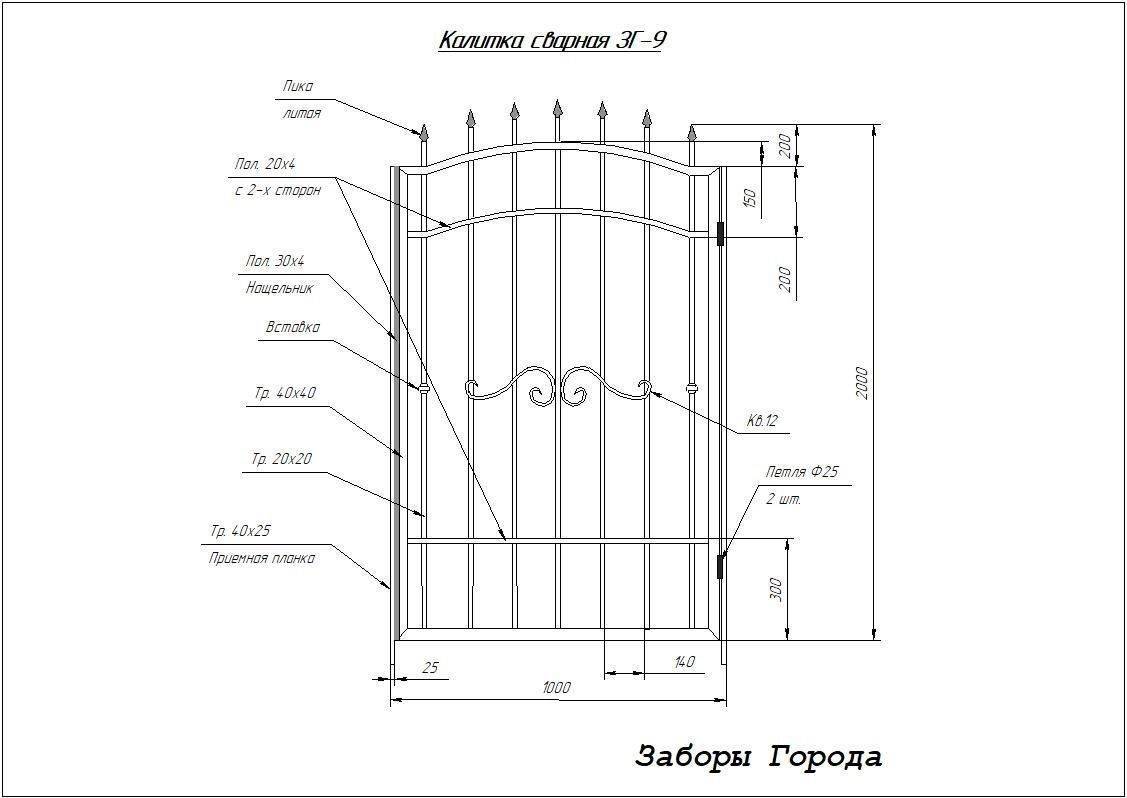

Эскиз калитки с элементами ковки

В чертеже подробно указывают все размеры деталей, в которые входят профиль, замок, запоры, навесы, петли. Все тщательно прорисовывают, прописывают, чтобы во время сборки не возникали вопросы. Чем тщательней выполнен чертеж, тем впоследствии легче выполнить работу.

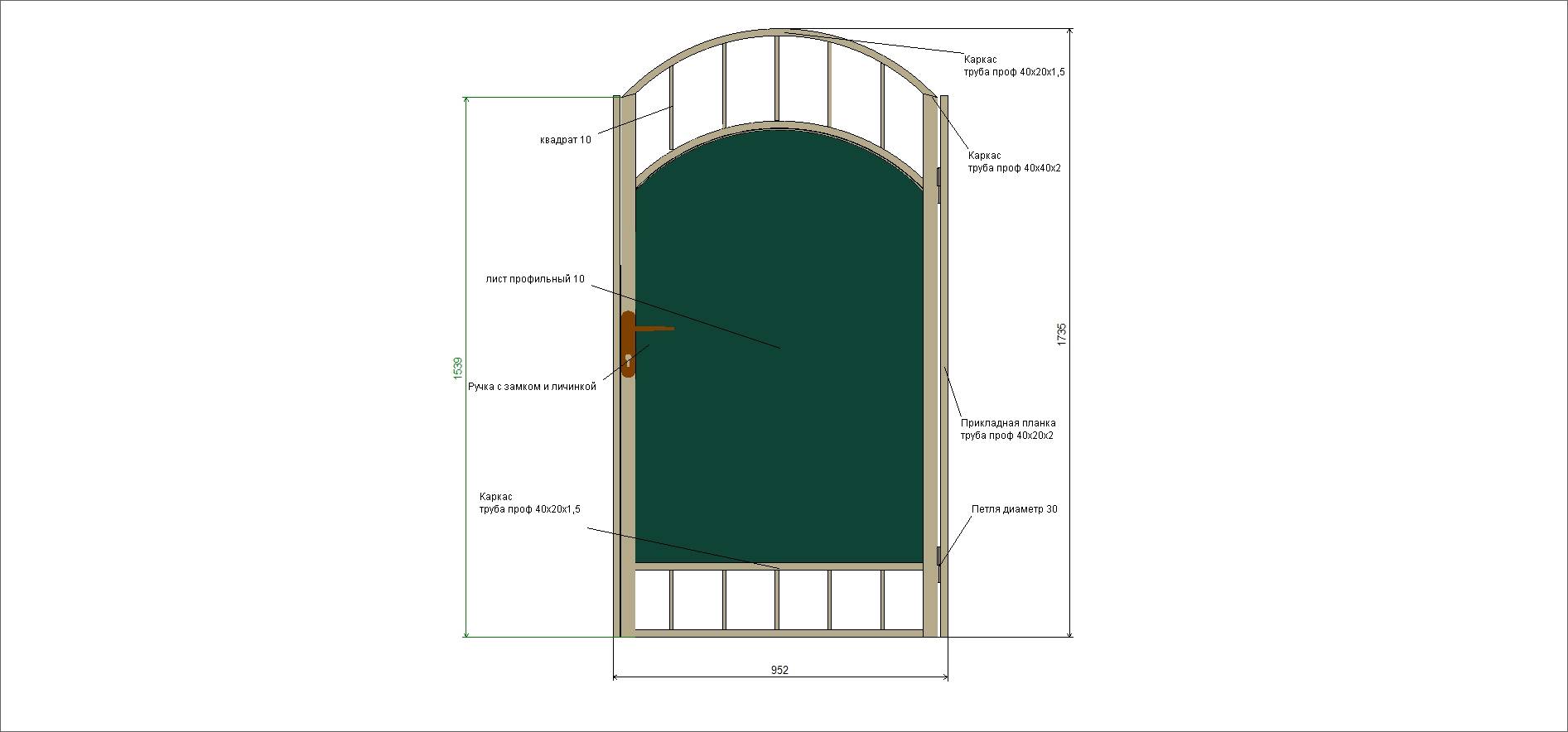

Схема возведения с точным описанием размеров входной группы и фундамента

Самый распространённый материал для изготовления рамы – это профильная труба. Она соответствует требованиям, необходимым для строительства:

прочность;
форма материала;
цена.

Распашная или раздвижная?

Все калитки можно поделить на два основных вида – раздвижные и распашные.

К достоинствам распашных относятся:

простота сооружения;
небольшая масса;
доступная цена;
эстетичный вид;
надежность работы.

Распашная Но есть и недостатки:

требуется обязательно чистить снег зимой;
отсутствие звукоизоляции.

К преимуществам раздвижного варианта относятся:

эстетичный вид;
автоматическое функционирование;
экономия пространства в сравнении с распашной.

Раздвижная Недостатки следующие:

при отключении электроэнергии система перестает правильно работать;
высокая цена;
при поломке двигателя не так просто найти замену;
сложность монтажа своими руками.

Окончательный выбор – это дело вкуса владельцев дома и участка. Многие отдают предпочтение традиционной распашной системе.

Используемые материалы и их свойства

Ворота делают из разных профилей. Выбор зависит от размера и веса створок.

Профильная труба

Наиболее прочный вариант. Применяется в тех случаях, когда обшивкой служит профнастил или стальной лист. Чаще всего используется профтруба сечением 40х20х2 мм или 60х30х2 мм.

Ворота на гараж делают только из этого материала.

Металлические уголки

Более дешевый и менее прочный вариант. Из уголка делают ворота на забор с обшивкой из дерева или поликарбоната. Используется равнополочный профиль сечением 50х50х4 мм.

Евроштакетник для забора

Данная разновидность обшивки для ворот обладает рядом преимуществ:

долговечностью;
привлекательным видом;
прочностью;
малым весом;
низкой парусностью.

Металлоштакетник Евроштакетник представляет собой узкие полосы профилированного металла, покрытые цветным полимером. При открывании ворот пользователь часто надавливает на ламели либо берется за них.

Это обуславливает повышенные требования к прочности и безопасности:

П-образное или полукруглое сечение.
Высота профиля — 15-20 мм.
Ширина — не менее 120 мм.
Большое количество ребер жесткости.
Стойкое полимерное покрытие — пурал или матовый полиэстер.
Завальцованные (загнутые) кромки. Без этого о ламель можно порезаться, поскольку ее толщина составляет всего 0,5 мм.

Недостаток такой обшивки состоит в том, что она просматривается.

Рабочий проект

Несложный проект нужен для упрощения рабочего процесса. Простая схема поможет не забыть все параметры деталей, а также количество материала, которое надо купить. Существует два способа установки конструкции:

Одностворчатые ворота. Такой способ в основном используется для калиток или нешироких ворот. Это обусловлено рядом минусов. Появляется большая парусность — при ветре створку будет тяжело удержать, и возможна деформация петель. Придется усиливать каркас, а это повлияет на перекос опоры, поскольку образуется большая масса.
Двустворчатые ворота. Этот вид ворот более востребован. Можно избежать такой деформации, как в первом варианте, но появятся лишние расходы на изготовление конструкции на две створки, а также на дополнительные петли. Однако есть большой плюс — ворота более устойчивые и на столбы оказывают минимум нагрузки.

Чертежи ворот из профнастила своими руками должны учитывать ширину створок, конфигурацию каркаса и количество опор — их глубину и высоту. Также надо определить высоту и ширину изделия и указать в проекте, будут ли дополнительные декоративные элементы. Далее вычисляется величина калитки, которая может устанавливаться внутри ворот или отдельно. Учитываются зазоры между колоннами и конструкцией.

На схеме указываются места расположения шарниров, замка и шпингалетов, которых должно быть 3 штуки. Один шпингалет, горизонтальный — для калитки, а последние, которые фиксируют конструкцию, устанавливаются на нижнюю часть ворот в вертикальном положении. В обязательном порядке в чертеж ворот вносятся детали, усиливающие каркас створок. Надо определиться с их расположением. Будут ли они крестообразной формы или просто установятся по диагонали

В любом случае важно учитывать любую мелочь

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

Изготовление прочных ворот из профильной трубы требует выполнения таких этапов:

предварительно следует провести замеры и подготовить чертеж с указанием размеров ворот;
выполняется закупка материалов, подготовка оборудования, инструментов для проведения работ;
выполняются подготовительные работы, устанавливаются опоры;
проводится сборка рамы, которая затем обшивается при помощи выбранного материала;
проводится установка петель, замков и прочей фурнитуры, монтаж автоматики, если это потребуется.

При расчетах конструкции необходимо учитывать, что оптимальная длина одной створки должна составлять 3 метра, если проездной проем больше, то лучше разделить конструкцию на две створки, например, при ширине проема в 4 м створки могут иметь размеры по 2 метра каждая. Во втором случае также можно установить одну трехметровую створку и калитку с шириной около одного метра (минимальная ширина калитки может составлять от 75 сантиметров). При расчетах также надо учитывать пространство, необходимое для установки опорных столбов.

Расчет параметров для уже смонтированного ограждения необходимо определять следующим образом:

высота ворот, калиток должна быть аналогичной высоте общего забора, но в некоторых ситуациях допускается уменьшение высоты на 20-40 см;
ширина ворот должна определяться расстоянием между двумя опорными столбами, на которые предполагается общее крепление каркаса.

На основе выбранных размеров составляется чертеж, после чего рассчитывается количество трубы для рамы, укосин и опорных столбов.

Сварная конструкция: как правильно сварить ворота

Решая, как правильно сварить ворота, необходимо предварительно составить схему сборки:

перед изготовлением каркаса требуется нарезать профтрубы на составляющие определенной чертежом длины;
подготовленные элементы очистить от ржавчины, отшлифовать края;
выполнить подготовительные работы – в заранее определенных местах выкапываются ямы для установки опор ворот;
столбы монтируются в подготовленные ямы на песчано-гравийную подушку и заливаются бетоном (необходимо сразу проверить вертикальность опор, на время застывания поставить поддерживающие подпорки).

Сварные ворота и калитка своими руками собираются при помощи общей рамы, то есть конструкция получается единой

Очень важно усилить углы каркаса, чтобы придать ему необходимую жесткость и стойкость к снеговым, ветровым нагрузкам. При сборке требуется пользоваться строительным угольником и уровнем, это даст возможность избежать перекосов и неточностей. Сварка осуществляется для элементов каркаса, установленных горизонтально, лучше всего это делать во дворе, очистив предварительно территорию

Для защиты обязательно используются рукавицы и маска сварщика, если опыта проведения подобных работ нет вообще, рекомендуется заказать выполнение этого этапа у специалистов

Сварка осуществляется для элементов каркаса, установленных горизонтально, лучше всего это делать во дворе, очистив предварительно территорию. Для защиты обязательно используются рукавицы и маска сварщика, если опыта проведения подобных работ нет вообще, рекомендуется заказать выполнение этого этапа у специалистов.

После окончания сварочных работ поверхность металла и сварных швов зачищается от окалины. Далее швы необходимо обработать при помощи специальной грунтовки, защищающей металл от коррозии и прочих негативных внешних факторов. Это значительно продлит эксплуатационные сроки ворот и визуально сделает конструкцию привлекательной.

Следующим шагом является обшивка каркаса выбранным материалом, приваривание к столбам и каркасу петель, монтаж остальной фурнитуры, включая автоматику.

Вариант с резьбовым креплением

При сборке каркас ворот из металлической трубы можно крепить с использованием резьбового соединения. Такой вариант очень простой, его легко выполнить своими руками:

элементы рамы раскладываются на горизонтальной поверхности;
в соответствии с составленной схемой труба нарезается, после чего выполняется крепеж при помощи болтов (для этого в трубе предварительно надо выполнить ряд технологических отверстий);
после сборки основной рамы необходимо выполнить декоративную обшивку, установить замки, петли, щеколду, при необходимости выполнить монтаж автоматики.

Обустройство деревянной калитки

При производстве деревянной калитки первостепенное значение имеет выбор материала. Следует выбрать пиломатериал из хвойных или лиственных пород. Стоит отметить, что лиственница – это самый долговечный древесный материал, поэтому если вас беспокоит продолжительность срока службы изделия, то выбирайте именно эту породу. Лучше купить готовый просушенный пиломатериал, который предварительно был простроган на рейсмусовом станке

Кроме того, важно, чтобы толщина деревянных заготовок была одинаковой

Схема изготовления и установки

Из инструментов вам точно пригодится столярный набор инструментов, а также уровень, шуруповерт, угольник и карандаш с кисточкой и веревкой. Затем вам следует определить конструкцию будущей калитки. Подумайте, какой она должна быть? Может быть, глухой или решетчатой, с подкосом или без него, полностью деревянной или деревянно-металлической?

Обыкновенная решетчатая калитка должна быть сделана из штакетника шириной 10 см. Он крепится двумя шурупами или гвоздями. Такой подход способствует укреплению изделия, из-за чего со временем оно не провиснет. Такие калитки практичные и легкие. Тут, как и в случае производства металлической калитки, конструкция крепится на опорные столбы. Рама состоит из двух перекладин, соединенных рейками обвязки. Чтобы сделать калитку более жесткой в раме предусмотрена установка подкоса. Готовая рама крепится к столбу при помощи петель. Защелка предотвращает самопроизвольное открывание калитки.

Раму, служащую в качестве основы, можно соединить либо при помощи металло-зубчатых пластин, либо в шип. Разумеется, что соединение в шип более прочное. Оно закрытое и держится благодаря склеиванию. Стоит отметить, что шип должен входить в паз с трудом. Наилучшим клеем для скрепления рамы будет обычный ПВА. После завершения изготовления рамы проверьте ее на пропорциональность и ровность. Ее углы должны быть ровно 90°. Кроме того, что соединение будет зафиксировано клеем, упрочните его шурупами. Диагонали рамы должны быть идентичными, если это так, то вы достигли успеха в работе.

Если вы решили соединить раму металло-зубчатыми пластинами, то вбейте их в рейки. Это соединение делается проще, чем в шип и впоследствии выдерживает достаточно высокие нагрузки.

Схема изготовления деревянной калитки

Когда вы установите калитку к опорным столбам, выровняйте ее по вертикали и горизонтали. Что касается фурнитуры, то вам может понадобиться:

двусторонняя петля,
автоматическая защелка,
накладная петля,
задвижка,
ручная защелка,
накидной запор,
щеколда с кольцом.

Фурнитура

Краска для калитки должна быть устойчива к перепадам температур и выпадению осадков. Все детали должны быть предварительно обработаны антисептиком. Лучше всего подходят универсальные типы грунтовки, такие как: пентафталевые, глифталевые и для непрозрачных покрытий. Предварительно поверхность калитки следует тщательно отшлифовать, чтобы ликвидировать все изъяны.

Может быть, вам помогли советы, изложенные в статье? Что именно вам удалось применить? Или вы имеете опыт изготовления калиток? Какие методы используете в производстве этого изделия? Пишите комментарии к статье!

Инструмент и место работы

Поскольку ворота гаражные будут делать из металла, потребуется соответствующий инструмент для работы. Вот что понадобится в ходе сборки ворот:

Набор для замеров — угольник, строительный уровень, рулетка.
Подравнивать металл лучше всего болгаркой. Следует запастись кругами как для резки, так и шлифовки.
В ходе работы могут пригодиться молоток, струбцины, дрель, а также крепления — метизы.
Для сварки нужно взять инвертор со сварочными электродами на 3 мм.
Кисть для малярных работ. После того как установят полотно ворот на место, его нужно будет прогрунтовать и окрасить. Тут подойдет ГФ 021 и пентафталевая эмаль.

Теперь о рабочем месте. Владельцу понадобится большая ровная площадка, на которой можно сварить каркас, и приварить листы металла. Работы можно проводить и в гараже, если позволяют размеры.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Алгоритм подготовки и монтажа таких ворот:

Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
Далее необходимо согласно чертежу, разметить и нарезать металл.
Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Достоинства профиля

Калитку можно сделать из уголка, но профиль обладает рядом достоинств. Конструкция из него имеет большой запас прочности

Для такой калитки это качество особенно важно. На нее оказываются не только статические нагрузки, но и динамические при многократных ежедневных открываниях. Профильная труба недорогая, в сравнении с другими видами металлопроката с такими же техническими характеристиками

При хорошей обработке после сварки конструкция будет служить долгое время

Профильная труба недорогая, в сравнении с другими видами металлопроката с такими же техническими характеристиками. При хорошей обработке после сварки конструкция будет служить долгое время.

С помощью квадратов можно изготовить калитку любой конфигурации. Она может быть глухой, зашитой разноцветным прочным профнастилом, плоским шифером, «картами» из листового металла. Калитку украшают элементами ковки или просто обшивают металлической сеткой и отрезками профиля.

Сама конструкция достаточно проста в изготовлении электросваркой.

Если у вас получится сварить калитку, то вам станет подвластна сварка ворот и других рамных конструкций для дома.

Есть возможность изготовления калитки без сварки. Детали закрепляют на кронштейнах и болтах. Но сварка – это более надежный и прочный вариант.

Варианты установки

Самостоятельная (независимая) — участок огораживается забором, в который гармонично вписана аккуратная калитка. Такой вариант не подразумевает въезда на территорию авто и какого-либо другого объемного транспорта и т. п.

В металлические распашные или откатные ворота «врезается» калитка — для дачи не самый удобный вариант. В данном случае открывается она как самостоятельно, так и вместе со створкой, но при открытии снизу останется планка, через которую нужно будет перешагивать.

А при необходимости провезти тележку, коляску, велосипед и т. д. придется открывать створку ворот полностью.

Ворота с калиткой — для дачи стандартный, удобный, и, как следствие, распространенный вариант. Дверца отделяется от ворот столбом. Функционируют они независимо друг от друга.

Также при проектировании изделия нужно учитывать сторону открывания. Чаще все таки внутрь, заведомо предотвращая травмы того, кто стоит за калиткой или просто проходит мимо.

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место

При этом важно помнить о таких особенностях:

Читать также: Как обозначается микрофарад на конденсаторе

размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Ворота из профнастила своими руками – фото и идеи

Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.

Ворота с калиткой

Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.

Подъемно-поворотные ворота

Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика

Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления

Откатные ворота из профнастила

Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.

Откатные ворота с верхним подвесом

Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.

Раздвижные ворота из профнастила

В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
Продумать обшивку и цветовой тон каркаса.
Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Как сделать калитку из профильной трубы своими руками? Нюансы создания и Пошаговая инструкция

Заготовка материалов

Ворота из профлиста – плюсы и минусы

Планирование и характеристики материала

Распашная или раздвижная?
