Виды свесов двухскатной крыши и их обустройство

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

• Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
• Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
• Лежень. Создается из квадратного деревянного бруса, сечение которого равно размерам мауэрлата. Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
• Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
• Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.
• Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
• Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
• Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
• Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
• Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток. Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Чем подшивать свесы кровли

У самых дешевых материалов – досок, фанеры и профнастила – недостатки перевешивают достоинства: дерево гниет и деформируется, а профнастил создает сложности с вентиляцией. Да и внешний вид получается весьма посредственным, что особенно заметно на фронтонных свесах, поскольку они хорошо просматриваются. Для аккуратной подшивки лучше использовать специальные кровельные софиты – металлические или полимерные панели с перфорацией или без. Самый бюджетный вариант – софиты из поливинилхлорида (ПВХ): они дешевле металлических, мало весят, не ржавеют и очень удобны в работе. Такие софиты выпускает российская корпорация ТЕХНОНИКОЛЬ – ее продукция намного дешевле импортных аналогов и не уступает им по качеству. Софиты ТЕХНОНИКОЛЬ изготавливаются на немецком оборудовании и проходят обязательные испытания на прочность и долговечность. Поливинилхлорид – очень прочный и беспроблемый материал, его часто используют в строительстве и отделке. Качественный ПВХ выдерживает перепады температур от -50 до +50 градусов, устойчив к ультрафиолету, не требует практически никакого ухода. В производстве софитов ТЕХНОНИКОЛЬ используется технология коэкструзии: при высокой температуре сплавляются два слоя ПВХ разного состава и плотности, получившийся материал сочетает высокую прочность и стабильность формы и цвета. Гарантийный срок службы софитов ТЕХНОНИКОЛЬ с полным сохранением цвета и геометрии – 30 лет, на практике срок службы может достигать 50 лет. Дополнительные плюсы – достойный внешний вид и простота монтажа: подшить кровлю можно самостоятельно, для этого не потребуются сложные инструменты и много времени.

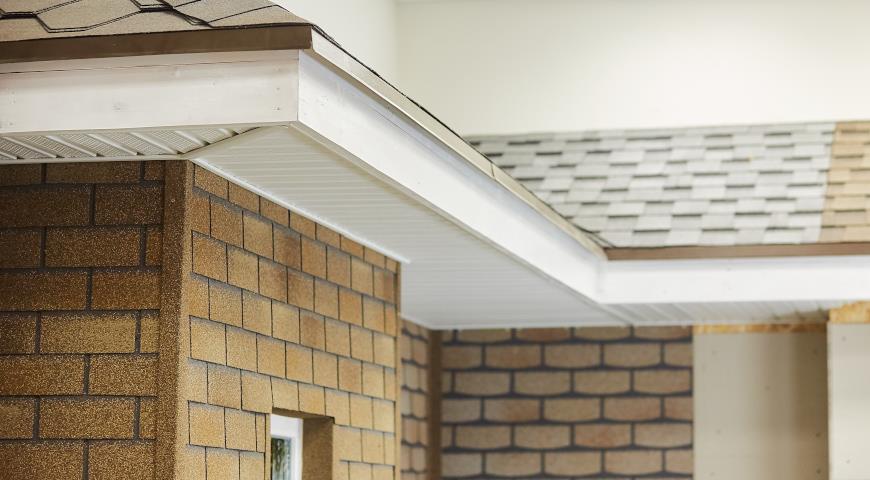

Кровля с софитами ТЕХНОНИКОЛЬ

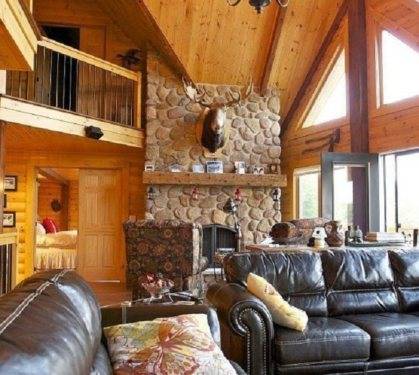

Внутренняя отделка потолка-крыши

Отсутствие потолка дает возможность кардинально изменить восприятие интерьера дома. Пространство кажется более воздушным и объемным, поэтому почти всегда во внутренней отделке используются преимущественно светлые цвета и оттенки.

Излюбленный материал для оформления помещения под крышей — дерево и гипсокартон. Без особых затрат комнату можно оформить в тирольском стиле, с оштукатуренными и окрашенными стенами и декоративными балками, тонированными под старую «древесину».

Летом, благодаря отсутствию потолка, домик радует прохладой, поэтому данную конструкцию крыши активно используют для дачных построек в условиях жаркого климата.

Интерьер дома может быть достаточно консервативным, например, если отказаться от современных материалов в пользу обычной сосновой рейки. Правда, облицовывать придется не только пространство крыши, но и большую часть стен, и даже лестницы и помещения верхнего яруса.

Еще одним преимуществом схемы является то, что без потолка появляется возможность увеличить количество окон в доме, прежде всего за счет фронтонов крыши. Другим способом добиться столь качественного наполнения солнечным светом очень непросто.

Разновидности кровли

Если необходимо возвести крышу для подсобных или хозяйственных помещений, то лучшим решением будет односкатная крыша. Она хоть и не отличается оригинальностью дизайна, но позволяет провести все работы относительно дешево и быстро. Кроме того, подобные строения просто не нуждаются в архитектурных изысках или мансардных помещениях. Минимальный угол наклона крыши в этом случае составляет 9 градусов. Это обусловлено тем, что в качестве кровельного материала для таких построек чаще всего используется профнастил. Малый угол возможен благодаря отсутствию чердачного помещения. Но, в свою очередь, это вовсе не значит, что можно обойтись без подкровельного пространства. Для таких кровель вентиляция особенно важна.

Наиболее используемой является двускатная крыша угол наклона которой может варьироваться в достаточно больших пределах. Суть такой конструкции в наличии двух плоскостей, которые соединяются по одной общей линии — коньку. Торцы крыши обычно представляют собой обычные стены. Их называют фронтонами. Такая конструкция позволяет организовать просторный чердак или мансарду с отдельным выходом.

Не менее популярной является и вальмовая конструкция крыши. Именно она позволяет воплотить смелые фантазии дизайнеров и архитекторов и выделить дом среди множества других. Наклон крыши дома может быть практически любым — все зависит от проекта. Наиболее часто встречается четырехскатная вальмовая крыша, в которой два ската обычно имеют форму треугольников.

Кроме свободы выбора угла, вальмовые крыши очень демократичны к кровельному материалу. Именно благодаря такой гибкости решений, вальмовая крыша позволяет создавать неповторимые конструкции. При этом сложность крыши играет только на руку, так как в этом случае дизайн получается еще более изысканным.

Но вальмовая крыша это не предел сложности. Существует еще более сложная модификация — мансардная крыша, целью которой является создание комфортного пространства для проживания. Жилое помещение образуется за счет особой системы скатов с высокими углами наклона и ломанной формой. Кроме этого, кровля обязательно хорошо утепляется, в ней проделываются слуховые окна, которые служат дополнительным источником как вентиляции, так и доступа солнечного света.

Оптимальный угол наклона двухскатной крыши или любой другой зависит от дизайнерского решения и общей архитектуры дома. А ввиду того, что этот параметр зависит от выбранного материала кровли, этот самый выбор необходимо сделать еще до начала строительства.

Установка карнизов

Любая кровля требует установки и отделки карниза той или иной конструкции, так как он не только украшает, но и защищает стены дома от атмосферных осадков. Карнизы образуют нависающие над стенами дома свесы кровли. Их минимальная ширина должна составлять 50-70 см. Низ карниза подшивается доской. Обшивка карниза должна плотно присоединяться к стене дома без щелей, исключая сквозняки и выстуживание пространства. От тщательности заделки карниза зависит как срок службы кровли, так и температура в доме.

Отделка карниза должна осуществляться, если предусмотрено утепление стен. Если не соблюсти последовательность, то стена начнет мокнуть и нарушится термоизоляция карниза.

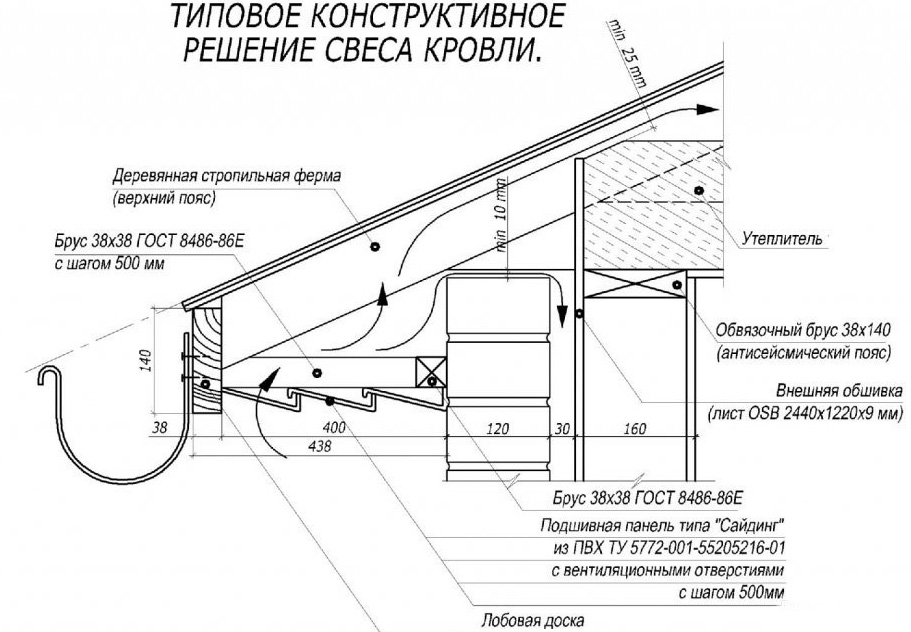

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

Величину вылета карнизного свеса от несущей стены

Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта. Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве

Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.. При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Монтаж карнизных свесов, видео:

https://youtube.com/watch?v=mjobeKrUPt8

Монтаж софитов Vox, видео:

Монтаж конструкции

Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.

Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета. Монтаж стропильной системы двускатной крыши делится на последовательные этапы:. Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

• К стенам строения фиксируется мауэрлат. Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
• Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
• Крепление стропильных ног. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
• Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
• Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
• Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. Обрешетка для металлочерепицы имеет расстояние между досками в пределах 35 см. Для обрешетки под профнастил или шифер этот параметр равен 44 см.

Видео по теме:

Таким образом, если грамотно подойти к работе, то можно самостоятельно получить действительно качественную и долговечную стропильную систему. Она будет прочной и надежной, а также легко справляющейся со всеми нагрузками и воздействиями за счет предварительного расчета всех ее параметров. Требуется только выбирать качественные материалы, грамотно производить расчет и точно следовать правильной последовательности действий.

Фронтальные и боковые карнизы: преимущества и недостатки ↑

По месту расположения свесы делят на фронтальные и боковые. Устройство карниза крыши для каждого вида имеет определенные отличия.

Свес можно выполнить совместно со стропилами. Чтобы внешние стропила имели основу, необходимо вынести за стены несущие элементы, скажем, опорный коньковый брус и горизонтальные перекладины. Желательно, чтобы сечения горизонтальных брусков и стропил совпадали. Затем с торцов закрепляют карнизную доску.

Полученная конструкция будет достаточно надежной, чтобы обеспечить значительный вынос свеса (а он может в этом случае достигать 1 м) даже для кровель с тяжелым покрытием типа натурального шифера или керамической черепицы.

Еще один вариант устройства свеса на выпуске обрешетки. При этом стропила не выводятся за фронтонные стены. Этот вариант устройства больше подходит для покрытий из металлочерепицы, ондулина, битумной черепицы или других легких кровельных материалов. Фронтальный свес не должен быть слишком большим, чтобы избежать возможных прогибов. Обычно ширина карниза в этом варианте не более полуметра.

Боковой. Свес оформляют за счет стропил, выступающих за стены дома. Его глубина составляет порядка 0,5–0,7 м и рассчитывается индивидуально для каждого конкретного здания в зависимости от таких параметров дома, как его высота и ширина отмостки, а также климатических особенностей местности.

Важно Ширина карнизного свеса крыши может быть и больше, но никак не меньше. Устройство свеса кровли, меньшего по размеру, стандартное, принесет хозяевам массу неудобств. Если не обеспечить ветрозащиту стены на должном уровне, то она намокнет от косых дождевых струй

Если не обеспечить ветрозащиту стены на должном уровне, то она намокнет от косых дождевых струй.

Эффективность функционирования кровли во многом обусловлена качеством обустройства карниза.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

• Подшивка сайдингом.
• Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
• Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Стропильная конструкция двускатной крыши и ее виды

К стропильной системе двускатной кровле предъявляются два основных требования: она должна быть прочной и легкой: выдерживать внешние нагрузки и в то же время не оказывать слишком большого давления на здание.

Устройство системы стропил двускатной кровли позволяет всю нагрузку равномерно распределять по периметру постройки.

Стропила нижними концами опираются на мауэрлат, представляющий собой состоящую из брусьев опорную деталь конструкции.

Их фиксация осуществляется при помощи металлических скобок или крепежей. Угол наклона стропильных брусов определяет угол наклона кровельных скатов.

Используют наслонные и висячие разновидности стропил.

Наслонные названы так из-за способа монтажа. Они используются при наличии средней несущей стены, колонны или какой-либо промежуточной опоры. Наслонные стропила опираются на внешние (несущие) стены, в то время как их средняя часть располагается на опорах.

Висячая разновидность стропил работает на сжатие и изгиб. Создаваемые стропильными ногами распорные силы сокращаются при помощи соединяющей стропила стяжки.

В наслонном типе стропил брусы работают только на изгиб, при этом по сравнению с другими кровлями количество затратных усилий бывает значительно ниже.

Оптимальным выбором является сочетание двух видов стропил, поскольку определенные места в конструкции могут делать невозможным установку одного из типов. Сочетание наслонных и висячих стропил повышает прочность кровли и в то же время дает возможность использовать меньше строительного материала.

Классификация кровельных свесов

Свес должен всегда продолжать крышу, обычно это выглядит по-разному. В строительной архитектуре, уже долгое время формируются многие варианты свесов, классифицируем их:

• Неподшитые – один из самых популярных вариантов, который используется для вальмовой и скатной кровли;
• Подшитые — применяются на двускатных кровлях, также подходят для вальмовых крыш;
• Коробчатые — строятся при возведении ломаной и односкатной крыши;
• Укороченные – самый простой способ, применяется везде.

Выделяют две основные разновидности свесов:

• Боковой
• Фронтальный

Для различия этих понятий можно сказать следующее на примере двускатной крыши: боковые свесы будут располагаться вдоль боковых стен, а фронтальные свесы будут защищать фасад здания, при этом быть как выступающими, так и сделанными заподлицо. Все зависит от изначального проекта и дизайнерской задумки.

Преимущества двускатных крыш

• 1. Простота и быстрота устройства.
• 2. Практичность и рациональность использования. Большие размеры подкровельного пространства позволяют устраивать жилую комнату или просторный чердак, используемый для хозяйственных целей. При этом предпочтение лучше отдавать ломаной разновидности.
• 3. На чердаке можно устраивать вентиляцию, отопительную систему и систему кондиционирования.
• 4. Возведение этой конструкции не требует особого оборудования или техники.
• 5. При выборе соответствующего угла осадки не задерживаются на скатах.
• 6. Элегантный, красивый экстерьер. Можно воплощать смелые архитектурные фантазии.
• 7. Экономичность – более выгодным в этом плане является лишь односкатная крыша.
• 8. Ремонт можно проводить даже самостоятельно, причем при минимальных затратах.

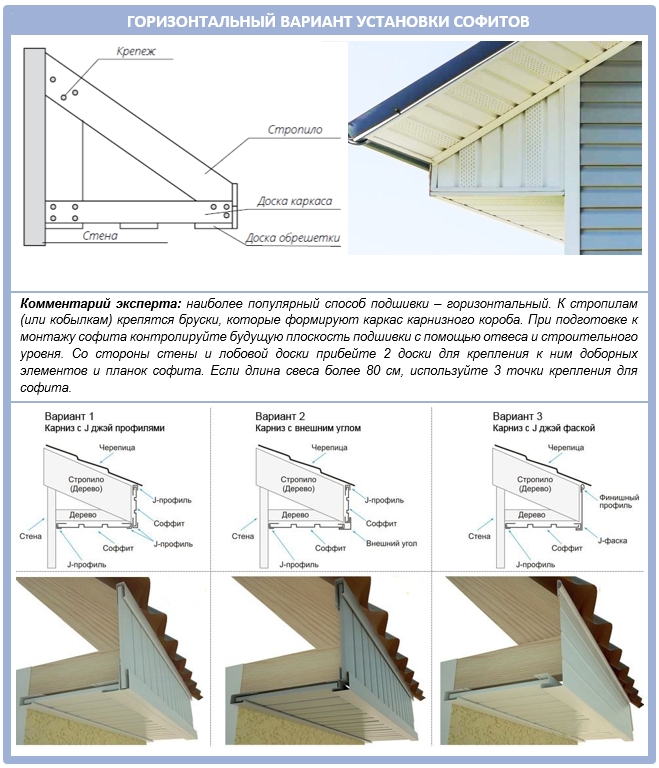

Чем подшить свесы крыши

Чем подшить свесы крыши

Но есть и другие способы, рассмотрим их подробнее. Чем подшить свесы крыши, выбор материалов, технология выполнения работ, как не допустить ошибок и сэкономить.

Подшивке подлежат как карнизные, так и фронтонные нижние части кровли, выступающие за пределы фасада на 30-70 см. При защите и декорировании карнизов акцент делается на обеспечении достаточной вентиляции закрываемых участков подкровельного пространства, при подшивке фронтонов, наоборот, — все усилия направляются на улучшение показателей герметичности.

Соответственно, в первом случае используемые материалы обязательно перфорируются или укладываются с небольшими вентзазорами, во втором предпочтение отдается сплошным софитам и плотно укладываемым панелям или планкам.

Оптимальные результаты достигаются при использовании софитов – специализированных сплошных, перфорированных и комбинированных панелей нужного размера с удобными системами соединения. При их отсутствии свесы подшиваются сайдингом, профлистом, вагонкой и другими листовыми и погонажными материалами на основе пластика, дерева или металла, выдерживающими ветровую нагрузку и атмосферные воздействия.

Особенности

Конструкция почти аналогична конструкциям других кровель скатного типа. В нее входят те же элементы стропильной системы, кровельный пирог состоит из обычных слоев: паро- и гидроизоляции, утеплительного материала.

В качестве кровельного покрытия используются обычные материалы: шифер, металлочерепица и т.д.

С особой тщательностью устраивают кровельные узлы: конек, узлы прохода вентиляционных шахт и дымоходов через покрытие кровли.

Конкретный способ устройства узлов и их особенности зависят от типа кровли.

Основные элементы

Основные элементы крыши с двумя скатами включают в себя:

• стропила;
• мауэрлат;
• обрешетку;
• несущую часть;
• горизонтальные ребра;
• ендовы;
• стойки;
• свесы;
• гидроизоляцию;
• теплоизоляцию.

Стропила (или стропильные ноги) — одна из главнейших деталей любой кровли. При строительстве больших зданий из бетона и кирпича монтируют каркас с бетонными и металлическими стропильными ногами. Длина составных элементов рассчитывается заранее. Полученные размеры сохраняются при монтаже. В частном домостроительстве применяют деревянные стропила, которые выполняют функцию основания для обрешетки. В двускатных кровлях эти детали устанавливаются по длине строения, под конкретным углом. При монтаже между ними сохраняется некоторое расстояние.

Обрешетка является основанием для крепления кровельного покрытия, слоя гидроизоляции. Доски и брусья этого элемента служат для соединения стропил друг с другом – от нижнего края скатов до их верха. Тип кровельного покрытия определяет метод укладки обрешетки: например, при выборе битумной черепицы обрешетка должна быть сплошной, на основе листового материала (пример – водостойкая фанера).

Мауэрлат – по сути представляет собой брус из дерева сечением 100×100 мм, 150×150 или 100×150.

Это основание для крепления системы стропил и каркаса кровли. Мауэрлат выполняет очень важную функцию: благодаря ему нагрузка равномерно распределяется по поверхностям стен и защищает их от разрушения под воздействием давления извне. Мауэрлат укладывают вдоль периметра несущих стен, по их верхней части. Хотя данную деталь называют еще и опорным брусом, в действительности она чаще всего изготавливается из бревна или двутавровой балки.

Коньковый прогон находится в самой верхней точке двускатной кровли. Представляет собой брус (иногда доску) с сечением 50×200 или 50×150 мм.

При значительной длине пролета коньковый прогон состоит из 2 или более досок. При этом он укрепляется находящейся между лежнем (проложенным под коньком брусом или бревном) и коньком стойкой.

Подкосы служат для соединения стоек и прогона. Оптимальное расположение прогона – пространство над несущей (внутренней) стеной.

Ригель – этот элемент является доской, используемой для скрепления внахлест находящихся на противоположных скатах стропил. Его сечение должно быть равно сечению стропильных ног. Для повышения прочности между лежнем и ригелем устанавливаются стойки.

Для общей устойчивости конструкции, увеличения уровня ее сопротивляемости внешним нагрузкам используются дополнительные элементы. Это подкосы, раскосы, связывающие диагональные детали. Они применяются для укрепления каркаса.

Двускатная крыша с выносом. Виды свесов двухскатной крыши и их обустройство

В строительной терминологииназывают выступающий за пределы периметра дома элемент, защищающий здание от негативного влияния атмосферных осадков, ветра, УФ- лучей.

Конструкция свесов дляимеет свои особенности, которые учитываются при ее обустройстве и отражаются на выборе подшивочного стройматериала.

Разновидности краёв двускатной кровли

На конструкцию свесов влияет обустройство вентиляции, водосточной системы и общий стиль здания. Свес можно заложить на этапе проектирования крыши, когда за линию периметра дома выводятся горизонтальные перекладины и конек. Получается устойчивая и прочная конструкция. Облегченный вариант тоже возможен при выносе обрешетки.

В домах с мансардной пристройкой рекомендуется делать увеличенную ширину свесов, что станет существенной защитой фасада.

В идеале свесы должны гармонично продолжать крышу. Конструкция зависит от использованного типа кровельного материала, погоды в регионе, выделенного бюджета. Различают следующие виды свесов двускатной кровли:

• Карнизный заподлицо . Стропильные ноги не выступают за фронтальную границу стен. По краю стропил располагают горизонтально сливную доску. Она защищает от осадков и одновременно является конструктивной частью крепежной системы водостока. Недочетом этого вида свеса является ничтожно малая защита верхних частей стен. Если за пределами нет изначальных выступов стропил, их дотачивают «кобылками».
• Карнизный закрытого типа . Перекрывает выглядывающие за фронтон концы стропил. Изнутри обычно предусмотрен паз, куда цепляются элементы обшивочного материала. Когда чердак является отдельным помещением, свес оборудуют вентиляционными решетками.
• Карнизный открытого типа . Наиболее распространен при возведении загородных коттеджей. Представляет собой вынос стропил каркаса кровли за линию стены. Водосточные элементы закрепляют на боковины стропил либо к концевым кромкам.
• Фронтонный (заподлицо/с выступом стропил). Оба варианта подходят для стандартной двускатной крыши. При выступе свеса за периметр дома потребуется обшить незащищенную часть кровли.
