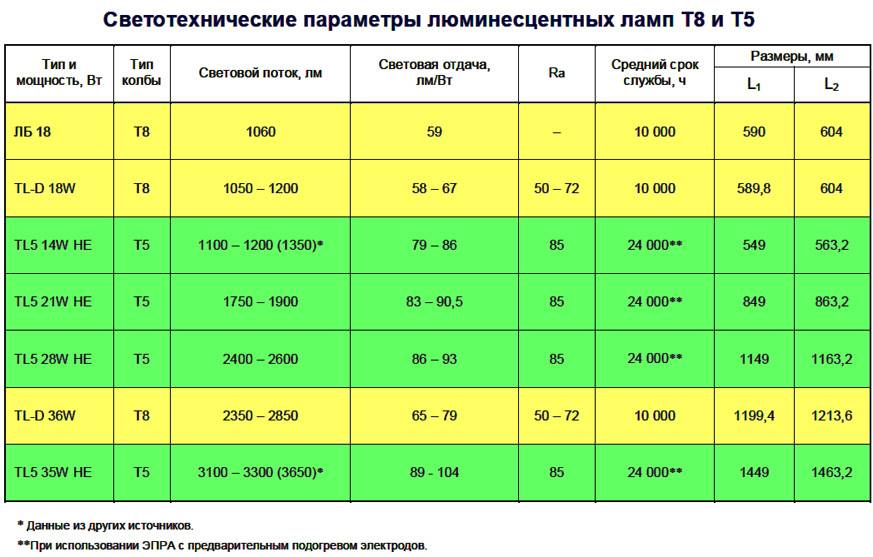

Технические характеристики светодиодных ламп Т8

Итак, в чем же отличие светодиодной лампы от люминесцентной?

Энергопотребление ламп

Энергопотребление ламп накаливания оставляет желать лучшего. К примеру, люминисцентная лампа аналогичной светосилы потребляет в 4-5 раз меньше. В связи с постоянным ростом цен на энергоносители и, соответственно, повышением стоимости электроэнергии мы не будем рассматривать лампы накаливания в данном обзоре.

Энергопотребление светодиодной лампы составляет около 65% от энергопотребления люминесцентной лампы.

Спектр света

Цветовая составляющая спектра люминесцентной лампы менее качественна, её свет кажется ненатуральным. Диаграмма имеет резкие пики в основных цветах спектра, поэтому люминесцентные лампы неправильно передают некоторые оттенки света. Светодиодные же лампы имеют спектр наиболее близкий к естественному свету, и их спектр представляет более сглаженную кривую. Также в люминисцентных лампах заметно для глаза мигание. Этот недостаток был присущ и первым моделям светодиодных ламп, однако технологии не стоят на месте — данная проблема решена.

Нагрев корпуса лампы

Люминесцентная лампа нагревается до 60 градусов Цельсия, она не может причинить ожог, но при неисправностях пускорегулирующей аппаратуры («залипание» стартера и т.д.), может произойти сильнейший нагрев вплоть до 200 градусов (и до 120 градусов – дросселей). Светодиодная лампа является абсолютно пожаробезопасной. Максимальный нагрев её корпуса составляет 40-50 градусов Цельсия, и за время работы остается постоянным. Поэтому её можно смело использовать рядом с легковоспламеняющимися материалами.

Экологичность

Люминесцентные лампы, используемые в квартирах, содержат до 5 мг ртути – ядовитого вещества относящегося к первому классу опасности. Выбрасывать их в общий мусоропровод категорически запрещено. Поэтому люминесцентные лампы рассчитаны на ответственных граждан и обязывают к специальной утилизации, что вносит, конечно, существенные неудобства. Также все люминесцентные лампы испускают ультрафиолет и инфракрасное излучение. Длительное ультрафиолетовое излучение способствует развитию меланомы, ускоряет старение кожи и может вызвать ожог сетчатки. Сильное и длительное инфракрасное излучение также представляет опасность для глаз. Светодиодные лампы не содержат никаких ядовитых веществ, способных причинить вред человеку. В их работе отсутствует инфракрасное и ультрафиолетовое излучение, поэтому светодиодная лампа считается экологичным источником освещения.

КПД

Коэффициент полезного действия – это эффективность преобразования энергии в свет. У светодиодной лампы он достигает 90%.

Срок службы

Срок службы люминесцентной лампы в 5 раз ниже светодиодной.

На практике данное правило не всегда соблюдается. Так, в дешевых моделях светодиодных ламп в связи с недостаточно эффективных охлаждением наблюдается выход из строя светодиодов (выгорание), вследствие чего лампа перестает работать. Как правило, это происходит через шесть-двенадцать месяцев работы.

Другие особенности

Обычно люминесцентная лампа зажигается через 0,5-1 сек. К тому же при температуре ниже 10 °C яркость люминесцентной лампы значительно снижается из-за уменьшения давления в ней газа. При низких температурах ртуть становится не такой летучей и требуется длительно время для набора яркости. Повышенная влажность окружающего воздуха также вредит люминесцентной лампе и вызывает образование плёнки на её поверхности, которая негативно влияет на зажигание лампы. Светодиодная лампа включается моментально и работает в диапазоне температур от – 20 до +40 °C.

Также хотелось бы обратить внимание на эстетические характеристики приборов, у современных светодиодных ламп они на порядок выше

История создания газоразрядного источника света

Официальной датой изобретения люминесцентной лампы значится 1859 год. Хотя прообраз первого дневного источника света за 100 лет до этого изобрел Михаил Ломоносов. Стеклянный шар, заполненный водородом, загорался под влиянием электричества. В стадиях развития производства газоразрядных ламп участвовали такие известные личности, как Томас Эдисон и Никола Тесла, Карл Фридрих Моор и Питер Купер Хьюитт.

Однако окончательной модификацией источников дневного света оказалось устройство Эдмунда Гермера в 1926 году. Им и его командой было предложено покрывать стеклянные колбы люминофором, который преобразовывает ультрафиолетовый свет в однородный белый. Позже патент был куплен компанией General Electric, лампы получили свое распространение среди потребителей в 1926 году.

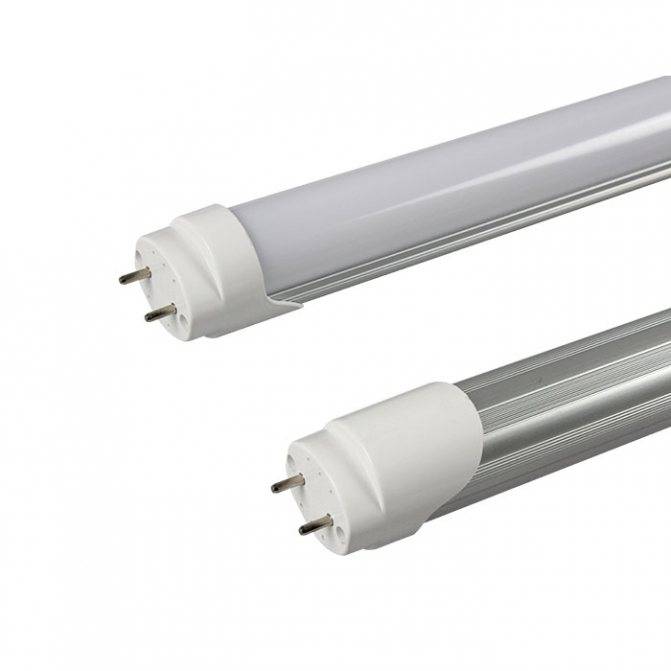

Светодиодные трубки ОгоньОК Т8-600

Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.

Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.

Преимущества:

• экономия электроэнергии по сравнению с люминесцентными лампами
• отсутствие вредных для глаз пульсаций
• не нуждается в специальной утилизации
• не бьется
• Не греется, не обжигает
• не содержит ртути и других вредных веществ
• устойчива к перепадам температуры и напряжения.

Технические характеристики:

Схема подключения светодиодных трубок Т8

1 декабря k-igor

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.

NaPulte.com – счетчики с пультом.

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Где купить светодиодную лампу – optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.

Простые полезные советы

Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.

Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными

Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.

Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.

Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.

Как правильно выбрать светодиодную лампу т8 с цоколем g13

Выбор осветительного прибора требует особой внимательности. Неразумно совершать дорогостоящую покупку без базовых знаний о товаре. Точное знание главных и второстепенных характеристик светильника поможет совершить выгодную покупку быстро.

На что обратить внимание?

Первое, на что надо обратить внимание, — это мощность лампы со световыми диодами. Стоит у продавца уточнить, какова сумма показателей мощности при работе диодов одновременно. От этого показателя зависит, какой яркости будет световой поток

Для домашнего использования лучше не отдавать предпочтение лампе с большой мощностью, так как прямое их предназначение – освещение помещений с большим количеством квадратных метров. Вы же, в свою очередь, только понесете лишние финансовые затраты, да и потребление электричества заметно увеличится. Стоимость лампы вместе со светильником или любым другим осветительным прибором, в который предполагается установка трубки. Однако стоит учесть тот факт, что лампа т8 с цоколем g13 должна быть равной размеру осветительного устройства. Одним из важных критериев выбора считается пульсация, при которой излучается свет. На этот показатель стоит обращать пристальное внимание в том случае, когда лампа выбирается для помещения с большой производительностью. Идеальным считается показатель, который равен нулю. При таких условиях оказывается минимальный дискомфорт на сетчатку глаз, соответственно, они меньше устают. Отдых при таких условиях протекает максимально комфортно

От этого показателя зависит, какой яркости будет световой поток. Для домашнего использования лучше не отдавать предпочтение лампе с большой мощностью, так как прямое их предназначение – освещение помещений с большим количеством квадратных метров. Вы же, в свою очередь, только понесете лишние финансовые затраты, да и потребление электричества заметно увеличится. Стоимость лампы вместе со светильником или любым другим осветительным прибором, в который предполагается установка трубки. Однако стоит учесть тот факт, что лампа т8 с цоколем g13 должна быть равной размеру осветительного устройства. Одним из важных критериев выбора считается пульсация, при которой излучается свет

На этот показатель стоит обращать пристальное внимание в том случае, когда лампа выбирается для помещения с большой производительностью. Идеальным считается показатель, который равен нулю

При таких условиях оказывается минимальный дискомфорт на сетчатку глаз, соответственно, они меньше устают. Отдых при таких условиях протекает максимально комфортно.

Описание устройств DELUX 13

Эта люминесцентная лампа Т8 продается с проходным стартером. Время включения у нее равняется только три секунды. В данном случае параметр минимальной частоты не превышает 13 кГц. Индукторы в устройствах используются без переходников. Цоколь у модели предусмотрен трубчатой формы. Предельная мощность лампы серии Т8 составляет 30 Вт.

Если верить отзывам экспертов, то световой поток у модели довольно высокий

Однако важно отметить, что пороговое давление выдерживается только в 120 Па. Защитный слой у модели есть. Срок службы указанной лампы серии Т8 не превышает 9 тыс

часов. Для офисных помещений модель подходит хорошо. Показатель расхода электроэнергии составляет 190 Вт. Световая отдача у лампы равняется 230 лм. Минимальная допустимая температура равняется -15 градусов. Максимальная частота у этой лампы серии Т8 – 120 кГц

Срок службы указанной лампы серии Т8 не превышает 9 тыс. часов. Для офисных помещений модель подходит хорошо. Показатель расхода электроэнергии составляет 190 Вт. Световая отдача у лампы равняется 230 лм. Минимальная допустимая температура равняется -15 градусов. Максимальная частота у этой лампы серии Т8 – 120 кГц.

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

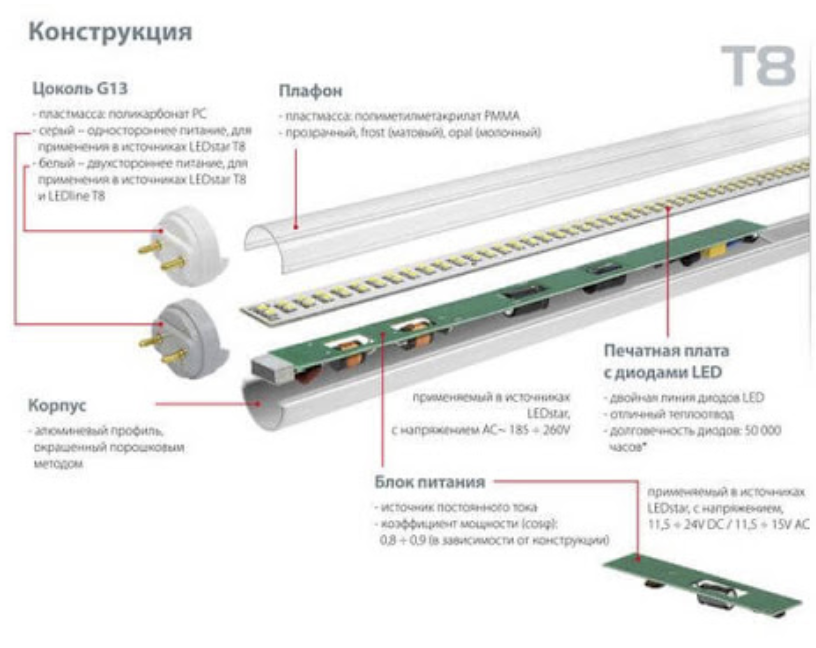

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

• Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
• Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
• В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Простая модернизация светильника

Пример замены на ленты

Кроме стандартных типов установки диодных ламп G13 T8 у меня есть и собственные разработки, которые вы можете повторить своими руками. Мой способ в 2-3 раза дешевле, но немного сложней. Основан на использовании led лент и блоков питания на 12В. Внешний вид получится другой, но ничем не хуже. Часто ли вы смотрите на потолок в помещении? К тому же их закрывают решетками, чтобы не слепили.

В корпусе растрового светильника установлен отражатель на основании, который и задействуем.

1. убираем люминесцентные трубки;
2. убираем начинку ПРА;
3. на отражатель клеим светодиодную ленту SMD 5050 плотность 60 LED на метр;
4. клеим 8 отрезков по 50 см;
5. объединяем питание;
6. устанавливаем и подключаем блок питания.

Паспортная яркость стандартного 3600 Люмен, с учетом потерь получается около 650 Лм от одной трубки. 1 метр на  led диодах СМД 5050 дает около 700 Люмен. Чтобы не клеить 8 отрезков по 50 см, можно использовать ленту двойной ширины, получится 4 отрезка.

На один доработку одного потребуется 4 метра, 700 Люмен на 1м. получится 2800 Лм, немного поменьше, но незначительно. Можно использовать и более мощный вариант, например  лед линейки на SMD 5630 и 5730. Их потребуется только 150см., 3 шт. по 50см.

Установка в светильник

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств. Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе. В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»

Вместе с лампой в комплекте идет и свой стартер для LED

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Как сделать светодиодную лампу

Необходимые материалы

Для того чтобы переделать энергосберегающую лампочку в светодиодную своими руками, необходимо иметь при себе следующий список материалов:

1. Сгоревшую, вышедшую из строя лампу.
2. Небольшой кусок стеклотекстолита для соединения деталей между собой. Если есть другие идеи (кроме пайки), можете воспользоваться своей для решения вопроса, как крепить светодиоды.
3. Комплект радиоэлементов, соответствующих определённой схеме, в том числе светодиоды. Специалисты советуют выбирать для сборки светодиодной лампочки своими руками обычные детали, которые в большом ассортименте представлены на каждом радиорынке, где их стоимость существенно ниже.
4. Конденсатор объёмом 0,022 Mf, напряжение в котором составляет 400 V, одно сопротивление рассчитано на 1 мОм и пара сопротивлений на 200 Ом.
5. Светодиоды — дешевле выпаять в нужной численности посредством ленты.

Изготовление схемы

Процесс создания схемы своими руками начинается с вырезания из текстолита окружности, диаметр которой равен 30 мм. Далее нанесите на круге дорожки, хорошо справляется с этой задачей лак для покраски ногтей. После покрытия одного слоя, отставьте деталь в сторону до тех пор, пока она полностью не высохнет.

Схема соединения элементов

В это время можно заняться химией, а именно своими руками изготовить массу, растворяющую медь. Для этого следует смешать медный купорос и обычную кухонную соль в соотношении 1:2. Обязательно добавьте небольшой объём тёплой воды (но не горячей!) и в полученную смесь окуните будущую плату. Уже через сутки вы заметите, как медь исчезла с текстолитового круга, осталась только та часть, которая была обработана лаком.

На завершающем этапе производится пайка. Однако прежде чем переходить к этой фазе, воспользуйтесь специальным растворителем и избавьтесь от слоя лака. Затем пролужите имеющиеся дорожки.

Схема светодиодной лампы

Возьмите миллиметровое сверло и на участках фиксации элементов сделайте отверстия. Наконец переходите к полноценной пайке схемы. Если вы не новичок в работе с паяльником и имеете определённые навыки, для создания светодиодной лампочки с напряжением 220 V своими руками, точнее, платы её драйвера, достаточно выделить 30 свободных минут.

Процесс сборки не обходится без разбора старой энергосберегающей лампы. Пропилите полотнищем по металлу периметр на самом конце пластика. Вытащите все внутренние детали, оставьте только провода, исходящие от цокольной части старого светильника. Снова вооружитесь паяльником и зафиксируйте плату к этим проводам.

Закрепите схему, оснащённую светодиодами, на внутренней поверхности пластика. Перед окончательной поклейкой включите лампу, если она работает — воспользуйтесь термоклеем.

Как обойтись без пайки

Некоторых может не устраивать пайка, в этом случае в качестве альтернативы драйвер для изделия заменяется полноценным блоком питания, предназначенным для фиксации и работы светодиодной ленты. Именно за счёт применения целого куска ленты, а не её отдельных отрезков, пайка и глобальная переделка не требуются.

С чем могут возникнуть проблемы? С размерами блока питания. Здесь понадобится либо переделать электропроводку от А до Я (освещение здания сводится к одной ветке), либо каждый светильник или ряд изделий запитать другим трансформатором. Если дом оснащён точечными осветительными приборами, можно выделить из цепи самый первый и поместить перед ним блок питания, после чего вместо ламп на 220 V установить самодельные светодиодные модели 12 V.

Как собрать лампочки

Сборка освещающих изделий своими руками осуществляется из пластиковых труб, порезанных на отдельные отрезки. По сторонам труб с помощью паяльника закрепляется светодиодная лента, обязательно сверьтесь с параллельной схемой. На конце пучка проводов разместите два штырька, выступающих в качестве цоколя.

Если светильники оснащены традиционным патроном для фиксации лампы, процесс упрощается в разы — достаточно модернизировать старые энергосберегающие приборы, причём применять внутренние платы уже нет необходимости. Как и в предыдущий раз, образец разбирается, а все «внутренности», кроме проводов цоколя, изымаются. Колпачок, из которого выходили люминесцентные трубки, закрывается цилиндром, выполненным из пластика, на котором фиксируются участки светодиодной ленты. Эти ленты подключаются к проводам из цоколя.

https://youtube.com/watch?v=ISalGPhtjtQ

При подключении учитывайте «+» и «-». Плюс желательно припаять к нижней составляющей цоколя. Если подключение не дало результатов, разрешить проблему можно, переподключив выход блока питания к проводам.

Недостатки

• Одним из существенных недостатков является высокая цена.
• Чувствительность к напряжению. Напряжение на LED должно подаваться выше порога, а электрический ток должен быть выше номинального. Ток и продолжительность жизни лампочки могут меняться при из-за перепадов напряжения, хотя это чаще встречается в китайских подделках. Так, такие модели, требуют питания с регулируемым током.
• Электрополярность. В отличие от привычных ламп накаливания, которые работают вне зависимости от электрической полярности, LED могут функционировать только при условиях правильной электрополярности. Для автоматического согласования полярности источника со светодиодными устройствами можно использовать выпрямители.
• Качество света. Некоторые белые светодиоды с холодным типом света обладают спектрами, которые кардинально отличаются от самых разных источников света, таких как солнце и лампы накаливания. Соответственно пик приходящий на 460 нанометров и последующий провал на 500 нанометров нередко могут привести к различному восприятию предметов при освещении холодным белым светом. Это связано с метамеризмом, когда красные поверхности гораздо хуже освещаются свечением такого типа. Тем не менее, свойства передачи цвета люминесцентных устройств чаще всего уступают даже LED такого типа.
• Понижение эффективности. КПД светодиодов понижается пропорционально увеличению тока. Нагрев аналогично увеличивается с повышением электрического тока. Это снижает срок эксплуатации. Такие эффекты накладывают некоторые ограничения на ток через светодиод при наличии большого уровня мощности.
• Опасность синего света. Существуют опасения, что синие сверхъяркие диоды, а также светло-белые LED могут превышать безопасный лимит так называемой опасности синего света. Этот лимит определён в стандартах безопасности для глаз – ANSI / IESNA RP-27.1-05: Рекомендуемое использование для фотобиологической безопасности для ламп и ламповых систем.
• Загрязнение голубым светом. Из-за того, что те же холодные белые LED с высоким уровнем цветовой температуры излучают значительно больше синего света, чем стандартные световые приборы, как, например, натриевые лампы или люминесцентные светильники. Довольно зависимость рэлеевского рассеяния от длины волны обуславливает большее загрязнение светом холодными белыми LED.

Технические характеристики светодиодных ламп т8

Прежде, чем начинать рассматривать параметры LED ламп Т8, необходимо понять, что люминесцентные и светодиодные лампочки созданы по совершенно разным технологиям и работают каждая на своем принципе. Объединяет их только одинаковая форма и способ установки в гнездо осветительного прибора. Все остальные параметры соответствуют конструкционным особенностям каждого типа приборов и между собой мало связаны.

Параметры этих устройств сложно сравнивать между собой, но по общим характеристикам сделать некоторое сопоставление вполне возможно. Обычно пользователей мало интересуют специфические данные, им достаточно знать базовые характеристики.

Светодиодные лампы Т8 обладают следующими техническими показателями:

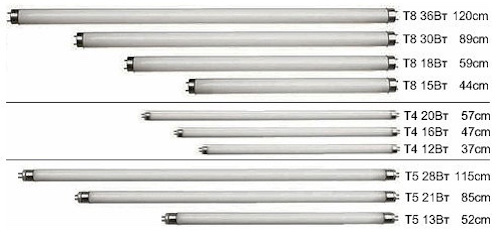

• длина — 600, 900, 1200 и 1500 мм. Наиболее распространенными являются 600 и 1200 мм, которые могут быть установлены в подвесной потолок Армстронг. Есть конструкции по 1500 мм, нуждающиеся в использовании светильников соответствующего размера;
• напряжение питания — производится прямое подключение к сети 220 В, поскольку оснащены собственным встроенным драйвером (блоком питания);
• тип цоколя — G13, который полностью аналогичен контактам люминесцентных ламп;
• срок службы — до 50000 часов (около 5 лет непрерывного свечения без потери первоначального качества);
• количество ЛЕД элементов — 120 или 240;
• мощность — 8-20 Вт;
• световой поток — 670-1240 Лм;
• цветовая температура — выпускаются в двух вариантах — ХБ (холодный белый) и ТБ (теплый белый). В первом варианте значение цветовой температуры находится в диапазоне 4000-5500 К, во втором — 3000-4000 К;
• способ теплоотведения — металлический радиатор (алюминиевый);
• габаритные размеры — 600 × 26, 900 × 26, 1200 × 26 и 1500 × 26 мм;
• материал корпуса — прозрачный или матовый пластик.

Таблица соответствия мощности и светового потока

В отличие от лампочек со спиралью, основным критерием выбора которых является мощность (Вт), покупать светодиодные лампы нужно по световому потоку (лм). Именно эта физическая величина указывает на то, сколько световой мощности излучает тот или иной источник света. Кстати, на упаковке всех ныне выпускаемых ламп накаливания также указывается значение светового потока. Покупателю нужно лишь научиться правильно сопоставлять ватты и люмены. А для облегчения этой задачи ниже приведена таблица соответствия мощности и светового потока для трёх основных видов ламп.

Лампа накаливания	КЛЛ	Светодиодная лампа	Световой поток
20 Вт	5–7 Вт	2–3 Вт	~200 лм
40 Вт	10–13 Вт	4–5 Вт	~400 лм
60 Вт	15–16 Вт	8–10 Вт	~700 лм
75 Вт	18–20 Вт	10–12 Вт	~900 лм
100 Вт	20–25 Вт	12–15 Вт	~1200 лм
150 Вт	40–50 Вт	18–20 Вт	~1800 лм
200 Вт	60–80 Вт	25–30 Вт	~2500 лм

Из таблицы сравнения следует, что лампочку накаливания мощностью в 100 Вт следует менять светодиодной на 12–15 Вт. Почему? Потому что их световые потоки примерно равны и составляют 1200–1400 лм. В то же время на лицевой стороне упаковки многих LED-ламп можно увидеть 10 Вт=100 Вт. Но стоит заглянуть в таблицу с техническими параметрами светодиодной лампочки, как тут же видно несоответствие по световому потоку.

Кроме этого покупатель должен учитывать ещё 2 важных нюанса:

• светоотдача светодиодных ламп тёплого свечения (2700°K) примерно на 20% ниже, чем у аналогичных ламп нейтрального свечения (4000°K);
• пластиковая колба-рассеиватель «съедает» до 10% излучаемого света. Исключение составляют филаментные LED-лампы со стеклянной прозрачной колбой, в которых нет потерь на рассеивании.

При желании можно самостоятельно рассчитать примерный световой поток светодиодной лампы. Для этого следует использовать эмпирическое соотношение: на каждый 1 ватт потреблённой мощности лампа излучает около 100 лм. Также необходимо вычесть потери электроэнергии на драйвере (примерно 1 ватт) и на рассеивателе (примерно 100 люмен). В результате получается, что лампочка мощностью 10 Вт создаёт световой поток порядка 800 лм.

Схема светодиодного фонаря

Большое распространение получили в наше время и переносные фонари на основе светодиодов. Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов. Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.

Схема светодиодного аккумуляторного фонаря

Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.

Таким образом, лампа теряет около 30 процентов света.

Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя. Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.

Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.
