Технология устройства свайного фундамента

Плюсы и минусы свайно-винтового фундамента

Цены на винтовые сваи 133 мм

Как обустроить напольное покрытие?

В банях из сруба используются преимущественно деревянные полы, реже — бетонные. Напольные покрытия из древесной доски обустраивают после предварительного утепления. Работы проводятся в такой последовательности.

В нижние венцы устанавливают лаги, под которые нашивают черепные доски. Между опорными элементами закладывают плиты теплоизоляционного материала. Поверх него создается деревянная обрешетка, на которую в дальнейшем будет установлен черновой пол.

На обрешетку укладывают слой гидроизоляции, чтобы предотвратить попадание влаги на нижние деревянные конструкции. Поверх гидроизоляционного слоя укладывают доски чернового пола, которые прибивают или прикручивают к обрешетке.

Далее проводится обустройство конусообразной бетонной стяжки

По периметру помещения размещают доски-бортики, внутри опалубки устанавливают доски, обрезанные под небольшим углом (см. фото ниже). Далее проводится заливка бетонной смеси.

Поверх бетонной стяжки в дальнейшем укладывается финишный деревянный пол. При этом доски нужно устанавливать с зазором в несколько миллиметров, чтобы обеспечить беспрепятственный отток влаги через напольное покрытие проливного типа.

Перед обустройством пола в бане на винтовых сваях, необходимо заблаговременно подвести сливные трубы, которые будут располагаться под напольным покрытием. Если пропустить этот этап, дальнейшее обустройство слива будет крайне затруднительным.

Как обустроить полы в бане на винтовых сваях, подскажет видео:

Устройство винтовых свай технология | Город свай

Возведение домов на сомнительных по надежности грунтах связана с большими рисками в долгосрочной перспективе, оптимальным решением остается технология строительства фундамента на винтовых сваях. На грунтовых водах или сыпучих породах со временем любое сооружение будет проседать, менять форму и деформироваться с последующим разрушением.

Винтовые сваи остаются эффективным решением проблемы на небольших объектах даже без применения тяжелой специальной техники. Еще одно достоинство технологии установки винтовых свай специалисты связывают с возможностью работать на ограниченном пространстве.

Какие этапы установке такого фундамента определяют качество и надежность работ в долгосрочной перспективе? Технология монтажа свайно-винтового фундамента упирается в три основных этапа:

оценка грунта;
подбор свай;
непосредственно по установке свайно-винтового фундамента — разметка, заливка свай бетоном и т.д.

Разведка и оценка состояния грунта под будущим строительным объектом

На этом этапе застройщику предстоит выяснить положение дел на ощутимой глубине под поверхностью с оценкой кондиции грунтов и готовности быть устойчивой опорой для новой постройки. Самый примитивный метод оценки состояния грунта выполняется обычным буром на небольшую глубину. Даже небольшое бурение дает какое-то элементарное представление о грунте под фундаментом и в соответствии с этим подкорректировать план своих действий.

Более эффективный метод связан с использованием пробной сваи, когда одну сваю устанавливают выборочно в одном из мест на строительном объекте для получения данных о грунте на большей глубине.

По результатам оценки определяется характер работ по установке и выбору самих свай в отношении диаметра длины, формы и других характеристик. Правильный порядок проведения работ по установке винтовых свай позволяет в итоге добиться устойчивого фундамента.

Выбор оптимальных по диаметру и длине свай

Факторы выбора сваи с позиции эффективности:

Длинные сваи обеспечивают большую устойчивость и надежность на самом сомнительном грунте с большими рисками. Чем надежнее грунт под фундаментом, тем короче требуется свая при установке.
Примерно та же зависимость имеется в отношении толщины – массивные сваи обеспечивают большее сцепление с грунтами.
Также имеет значение конструкция заостренного края и его оснащение, это может быть просто резьба или резьба с лопастями как у бура. Во втором случае усаженная свая дает лучшую устойчивость будущему сооружению на грунте.

В диаметре сваи могут достигать от 47 мм до 108 мм – под заказ отдельные производители изготавливают и толще. По форме они бывают не только круглые, но и эллиптичные и остроугольные – вряд ли стоит искать в этом особый смысл в отношении эффективности.

Преимущества технологии свайно-винтовых фундаментов

Комбинированная резьба из разных по ширине лопастей и непосредственно самой резьбы на заостренном конце сваи позволяет врезаться достаточно глубоко в любые грунты и достигать устойчивости конструкции. Применение техники вообще не является обязательным в случае с этой технологией. За подобные качества винтовые сваи получили широкое применение на маленьких частных строительных объектах в ограниченном пространстве, застройщик получает огромную свободу в выборе места расположения будущего домика, коттеджа и т.д.

Дом из бревна на винтовых сваях

Древесина в качестве строительных материалов долгое время считалась устаревшей из-за подверженности гниению под воздействием окружающей среды и пожароопасности. Но химическая обработка с применением новейших технологий решает эту проблему и выводит деревянные постройки на новый уровень.

Дом из бревна все чаще становится чьим-то пределом мечтаний за свои очевидные достоинства. Выбор расположения будущего домика связан с удачным расположением и красочными видами вокруг, в последнюю очередь затрагивается вопрос надежности грунта.

Фундамент на винтовых сваях крепко усадит любую постройку в любых условиях, и домик из бревна получит надежную основу.

Каркасные сооружения на свайно-винтовом фундаменте

Каркасную технологию строительства редко применяют при возведении маленьких жилых домиков, ее называют новым веком в строительстве и основной упор здесь делается на быстрое возведение. Стойкость таких домов обеспечат винтовые сваи в качестве надежного фундамента.

https://youtube.com/watch?v=gEUJzdQvuuY

На любых грунтах, на любой местности и в работе с любым типом сооружений технология винтовых свай остается оптимальным решением проблемы ненадежных грунтов. Методика позволяет обойтись без тяжелой техники и не требует много места на объекте при сооружении.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Определение параметров фундамента

Фундамент из 4-х свайных опор

Требования к фундаменту для той или иной конструкции могут быть получены в его описании или у любого специалиста, имеющего строительное или архитектурное образование. Как правило, они касаются минимального количества свайных опор на единице площади и глубины залегания фундамента.

Глубина фундамента должна быть не меньше глубины промерзания грунта

Количество свайных опор определяется, исходя из веса конструкции и площади строения. Глубина фундамента зависит от максимальной глубины промерзания грунта.

Информация о глубинах промерзания грунтов:

для территории Белоруссии, Украины, Молдавии, Прибалтики, Краснодарского края, Ростовской и Астраханской областей России глубина составляет от 80 до 100 см
на территории европейской части РФ до Урала эта глубина равномерно меняется от 100 до 200 см
в Западной Сибири (условно, линия Новая Земля – Омск) и на юге Восточной Сибири (Омск – Нерюнгри) – достигает 240 см
районы, расположенные дальше на северо-восток, находятся в зоне многолетней мерзлоты

Не менее важное требование – минимально необходимая высота фундамента над уровнем грунта

Располагать фундамент необходимо ниже уровня максимального промерзания, чтобы обеспечить прочность конструкции и её неуязвимость к ежегодным циклам таяния/замерзания грунта.

Действие №1 Подготовка опалубки для приготовления свай

Разметка трубы

После того, ка будет определены размеры фундамента, подготавливают опалубку. В качестве таковой можно воспользоваться специальными пластиковыми трубами диаметром 15, 20, 25 и 30 см. Минимальная длина трубы состоит из суммы следующих составляющих:

глубины промерзания для данной местности
минимальной высоты фундамента над землей
дополнительного заглубления ниже уровня промерзания (от 20 до 30 см)
высоты подушки (не более 15 см)

Обрезка трубы при помощи пилы

Подушка – это слой камней, на который будет опираться каждая свая фундамента, чтобы не проваливаться. После того, как высота будет определена, отрезается труба необходимой длины.

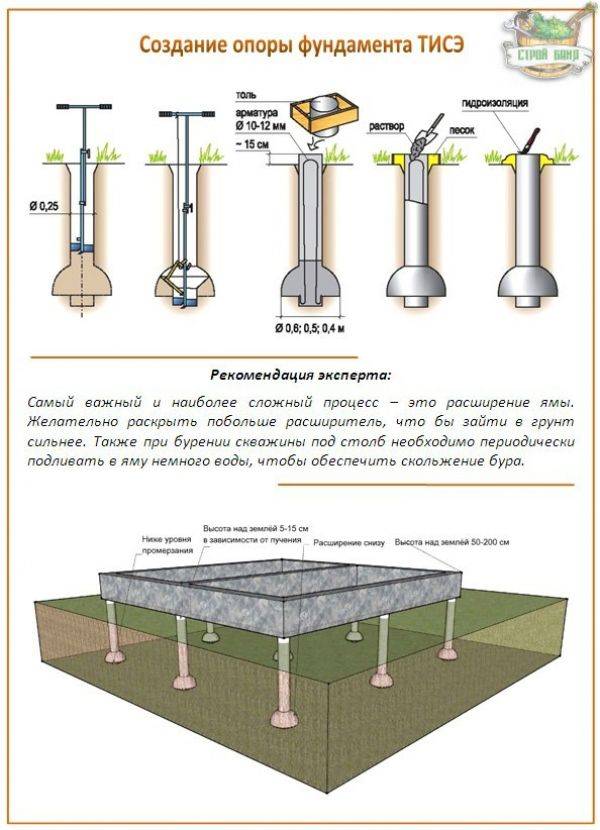

Действие №2 Бурение скважин под сваи

Специальный инструмент для копания скважин

Когда параметры фундамента выбраны, приступают к его изготовлению. Оптимальной формой свай считается цилиндрическая, поэтому необходимо подготовить цилиндрические отверстия под них.

После того, как будет вырыта скважина необходимой глубины, в неё засыпают подушку

Эти отверстия могут быть сделаны различными способами. Например, вырыты автоматическим или ручным буром. В крайнем случае, можно воспользоваться специальной лопаткой для копания глубоких ям.

Подушку утрамбовывают при помощи деревянного бруса или доски

Толщина слоя подушки в общем случае зависит от диаметра свай.

Действие №3 Установка опалубки

Установка опалубки в скважину

В подготовленные скважины следует установить опалубку, правильно выровняв её.

Выравнивание опалубки при помощи уровня

Действие №4 Заливка бетона в опалубку

Приготовление бетона для заливки фундамента

После того, как опалубка будет установлена, приступают к изготовлению бетона.

Для этого лучше всего воспользоваться бетономешалкой. Стандартная смесь для фундаментов малых конструкций может выполняться на основе цемента марки 300. Состав смеси в частях по объёму:

цемент – 1
песок – 3.5
наполнитель (щебень, гравий, отвальный шлак, граншлак) – 5.5

Для тех, кому не хочется приготавливать смеси самостоятельно, они уже есть в продаже, достаточно просто засыпать их в бетономешалку и добавить воды.

При помощи лопаты бетоном наполняют опалубку

После того, как бетон будет приготовлен, его выливают из бетономешалки в отдельную ёмкость.

По мере наполнения опалубки бетон периодически утрамбовывают при помощи отрезка арматуры

Трамбовка позволяет избавиться от пустот и неразрушенных частей наполнителя в толще бетона.

Действие №5 Установка крепежа в фундамент

Выравнивание бетона мастерком

После того, как опалубка будет залита бетоном под верхний уровень, следует окончательно утрамбовать и выровнять бетон при помощи мастерка.

Установка металлического крепежа

И сразу же после этой процедуры, пока бетон ещё не застыл, установить в верхушку фундамента металлический крепёж, который будет использоваться для присоединения конструкций к фундаменту (если таковой понадобится).

После установки поверхность бетона дополнительно выравнивается мастерком

Работы по установке строения на полученный фундамент можно будет начинать через неделю после его изготовления.

How to Build Deck Footings with QUIKRETE

Как залить свайный фундамент своими руками: пошаговая инструкция

9.5 Общий балл

Свайный фундамент своими руками

Раскрытие темы

Рейтинг пользователей: 5 (1 Голос)

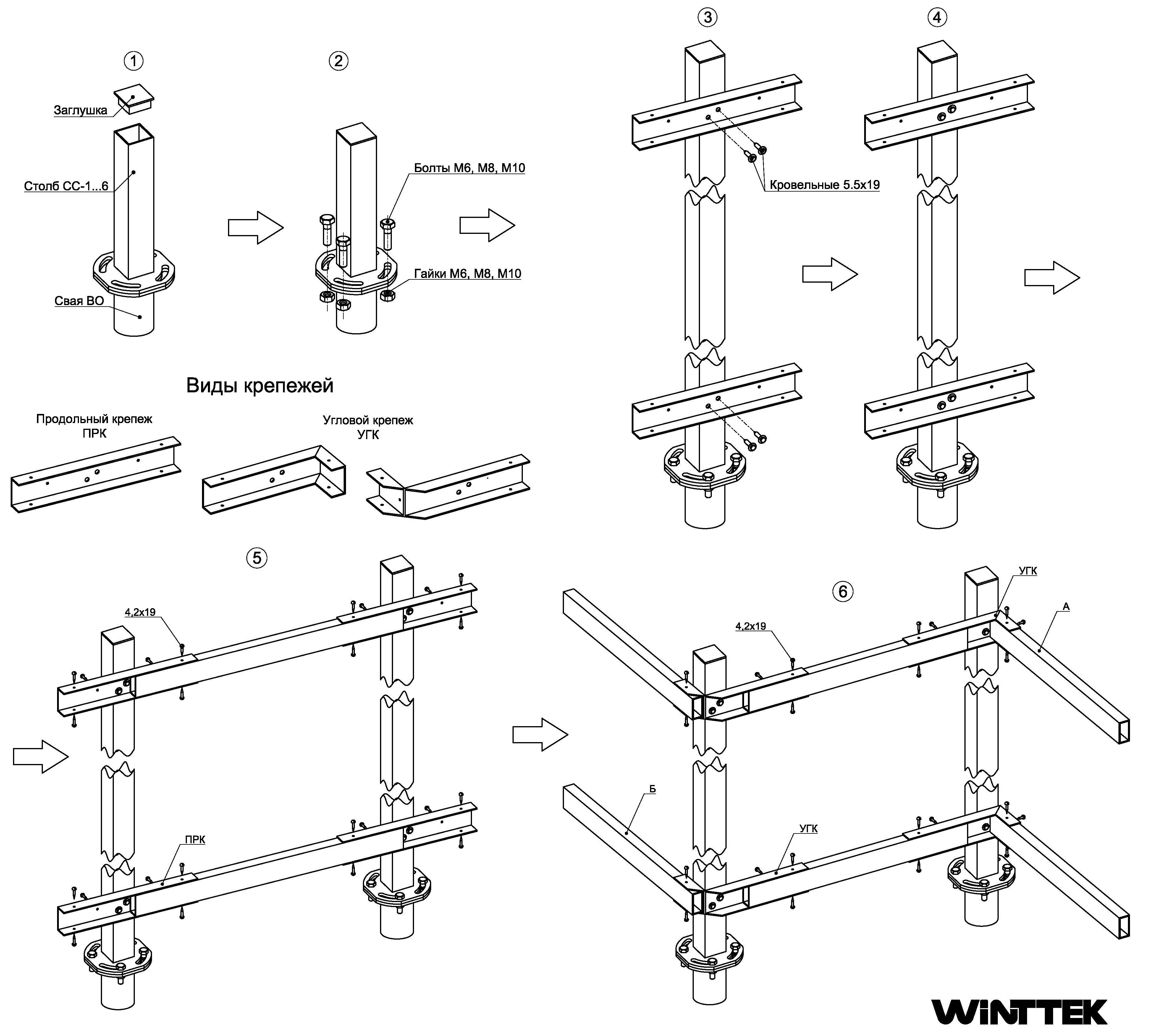

Установка обвязки

Установка обвязки свай

В завершение возведения свайно-винтового фундамента приступают к обвязке свайных установок. Для этого к каждой свае приваривают оголовки или металлический швеллер. Все швы надо обработать антикоррозийными средствами. Теперь можно мастерить обвязку из бруса или другого планируемого материала. Свайно-винтовой фундамент не требует процесса выдержки, поэтому к дальнейшим работам можно приступать сразу после установки цоколя.

Итак, если учесть все выше приведённые доводы, то можно сделать вывод, что винтовые сваи станут приоритетом индивидуальных строек. Выбрав данную технологию для фундамента, быстро, надёжно и в краткие сроки можно получить основание для дома, которое прослужит много лет.

Монтаж свай своими руками

Привязка свайного поля и необходимые инструменты для монтажа

Процесс строительства свайно ленточного фундамента

После того как произведены работы по разметке участка и осуществлены все расчеты по количеству бетона, необходимого для закладки фундамента, можно приступать начинать земляные работы, в ходе которых вслед за выборкой грунта заливают монолитную ленту.

Для этого следует выкопать канаву на 30 см в ширину и 60 см в глубину. Проходить она должна ниже места закладки ленты на 10 см. После полного окапывания канавы ее дно трамбуется и засыпается 30-см слоем песка. Затем дно повторно утрамбовывается.

Схема армирования свайно-ленточного фундамента.

На следующем этапе осуществляется бурение отверстий для установки свай. Бурят отверстия под сваи по всему периметру и по углам будущего фундамента на расстоянии не менее 2-х м друг от друга. При помощи ручного бура, используемого для этой цели, можно легко просверлить отверстия 1,5-м глубиной. Как правило, ширина каждого отверстия под сваи составляет не более трети ширины фундаментной ленты. В случае сверления более глубоких отверстий для этой цели потребуется использование особого оборудования и техники. Чаще всего для этого используется трактор с буровым механизмом.

Использование прямоугольных свай потребует дополнительных финансовых затрат, так как для их установки нужно специальное оборудование.

На дно просверленного отверстия нужной глубины засыпается 10-см слой песка или гравия, из которого создается своего рода подушка. В случае существования угрозы обвала стенок отверстия по причине подвижного грунта в нем размещаются пустотелые трубы из асбестоцемента, диаметр которых должен быть такой же, как и диаметр самого отверстия.

После подготовки всех отверстий под сваи переходят к упрочнению будущего фундамента. Данный этап является одним из наиболее важных в процессе его закладки. Для этого в просверленные отверстия устанавливаются каркасы из 12-мм арматуры. Устанавливаются они таким образом, чтобы вертикальный каркас совпадал с верхним уровнем ленты будущего фундамента.

После этого при помощи каркасов, которые укладываются горизонтально, осуществляется упрочнение толщины ленты. Особенностью данного этапа является связка каркаса ленты и каркаса свай. Для этого обжигается проволока, при помощи которой и осуществляется связка каркасов. Благодаря такой связке повышается сопротивление свайно ленточного фундамента таким природным явлениям, как землетрясение или оползень.

По завершении укрепления фундамента необходимо установить опалубку нужной высоты. Как правило, собирается она и закрепляется гвоздями. С краев опалубка укрепляется при помощи брусков. При помощи специальных стяжек опалубка укрепляется. Устанавливается опалубка с двух сторон ленточного каркаса. В ее середину закладываются металлические прутья, диаметр которых, в зависимости от веса постройки, варьируется от 80 до 160 мм. Для усиления постройки свайную арматуру необходимо связать с лентой фундамента.

Далее следует завершающий этап, а именно заливка самого свайно ленточного фундамента. Каждое из отверстий для свай заливается бетоном, который необходимо тщательно утрамбовывать через каждые 15-20 см. Это необходимо для предотвращения образования в отверстиях пустот и проседания фундамента.

Затем необходимо, чтобы цемент застыл. Для этого его надо оставить на 3-4 дня. По истечении этого времени опалубка аккуратно снимается, при помощи листового или ленточного рубероида фундамент накрывается от опадания влаги. Затем фундамент необходимо оставить до полного высыхания цемента.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

Выемка грунта.
Установка свай.
Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

создание отверстий на проектированную глубину;
опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
армирование;
бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
Укладка гидроизоляционной пленки толщиной 0.15 см.
По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Конструкция фундамента на винтовых сваях

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:

Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.
