Разбираем виды теплых полов
Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:
- Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
- Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
- Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.
Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.
Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:
Электрический теплый пол под плитку представлен тремя основными разновидностями:
- Нагревательный кабель – самый оптимальный вариант;
- Нагревательные маты – несколько дороговато, но эффективно;
- Инфракрасная пленка – не самый разумный вариант.
Давайте рассмотрим возможность их применения совместно с кафельной плиткой.
Инфракрасная пленка
Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.
Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

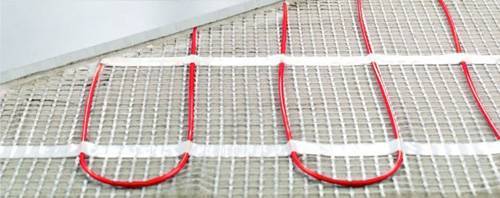

Нагревательные маты
Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.
Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

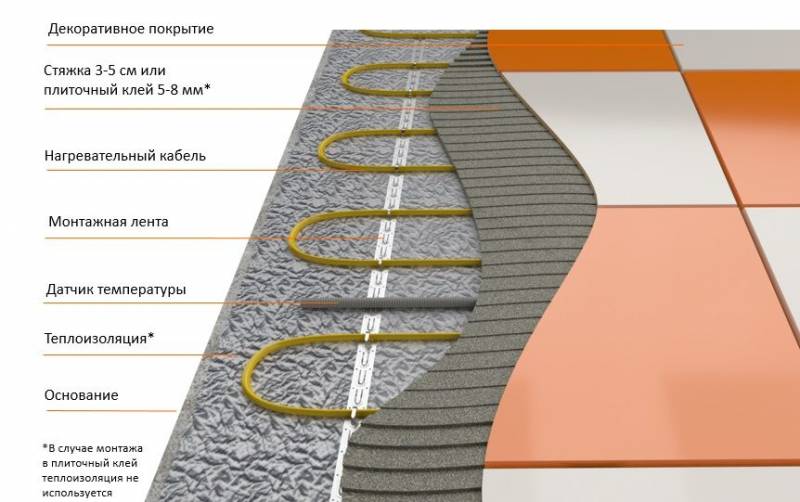

Нагревательный кабель
Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:
- Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
- Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
- Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.
Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.
Итоговые выводы
Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.
Виды и устройство, а также особенности нагревательных элементов
В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.
Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента.
Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.
Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.
Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.
Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.
Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.
Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.
Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.
Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор.
Подготовка основания
Успешный монтаж электрической системы напольного подогрева и укладка плитки на тёплый пол невозможны без правильной подготовки основания. Рассмотрим эту важную составляющую обустройства тёплых полов, разбив её на этапы:
- демонтаж старого покрытия пола;
- устройство паро- и гидроизоляции;
- монтаж теплоизоляции;
- сооружение стяжки под тёплый электропол.
Демонтаж старого покрытия пола
Старое напольное покрытие демонтируется до несущего бетонного основания, после чего производится черновое выравнивание пола – тонким слоем (1-1,5 см) жидкого цементно-песчаного раствора заполняют с помощью шпателя сколы и раковины, предварительно загрунтовав поверхность бетона. К дальнейшему обустройству основания можно приступать только через 2-3 дня, когда нанесённый затвердевший раствор высохнет.
Устройство паро- и гидроизоляции
Поверх отвердевшего и высохшего раствора укладывают крест-накрест два слоя плотного листового технического полиэтилена с напуском полос друг на друга величиной в 5 см, внутренняя поверхность напусков обрабатывается битумной мастикой. Напуск целлофана на стены выполняется величиной 10 см и также покрывается в местах прилегания мастикой. В зависимости от вида мастики, сохнет она 1-2 суток.
Первый слой пароизоляционной пленки укладывается для паро- и гидроизоляции
Выполнение теплоизоляции
Чтобы исключить потери тепла за счёт теплоотдачи вниз, поверх полиэтилена необходимо устройство теплоизоляции, которую выполняют укладкой встык листов экструдированного пенополистирола толщиной 3-10 см (в зависимости от этажа расположения помещения). Швы между уложенными листами заполняют битумной мастикой, покрывают полосами капроновой армирующей сетки шириной 10-15 см и промазывают тем же составом.
После высыхания битумной мастики приступают к устройству подготовительной упрочняющей стяжки.

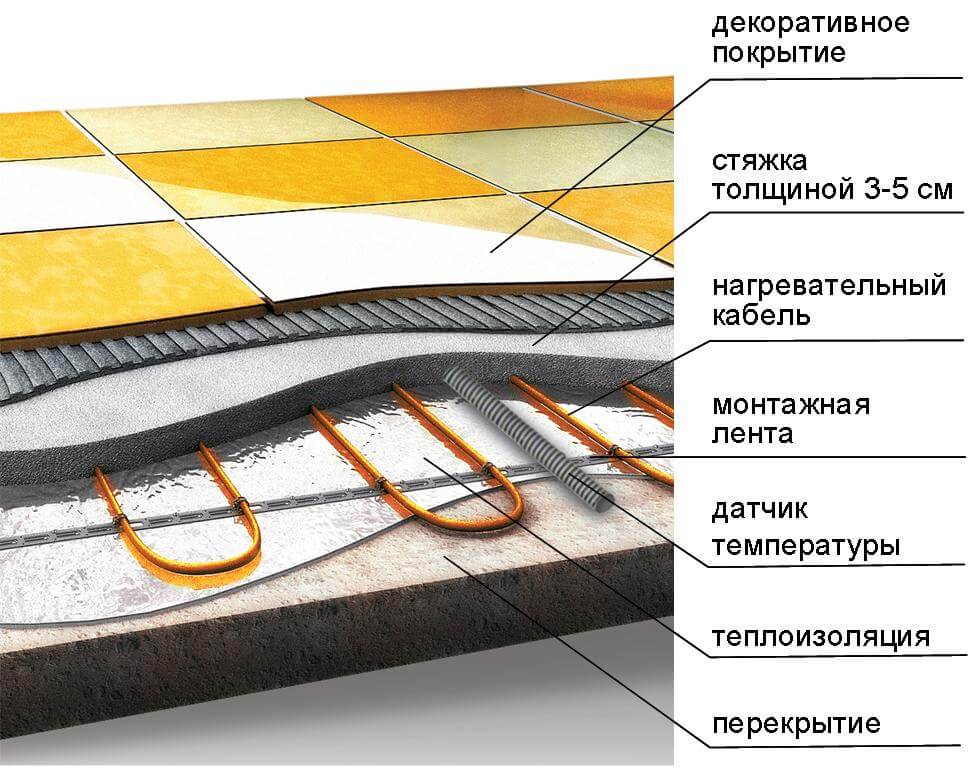

Сооружение стяжки под тёплый электропол

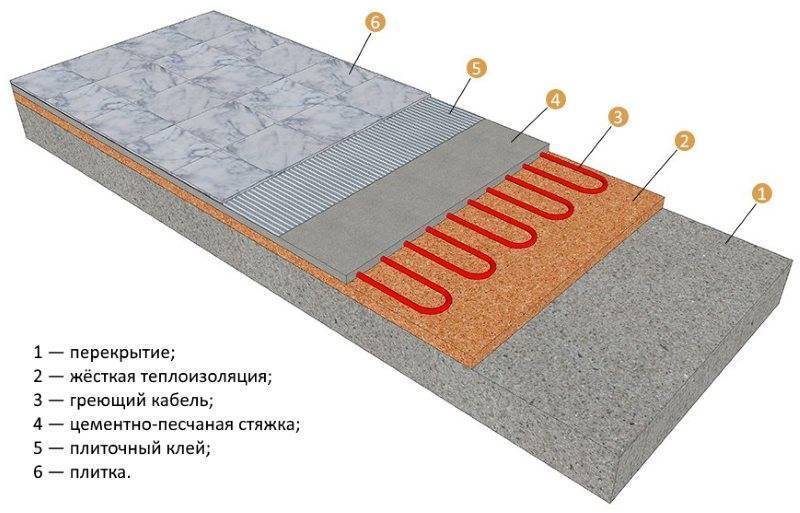

Поверх теплоизоляции из экструдированного пенополистирола укладывают арматурную сетку, стальную или стеклопластиковую. Стальная сетка вяжется из арматуры толщиной 5-6 мм с размером ячейки 10х10 см вязальной проволокой. Сетку из пластиковой арматуры вяжут с помощью специальных пластмассовых хомутов, толщина арматуры 4-6 мм, размер ячейки тот же. Арматурную сетку укладывают таким образом, чтобы она не касалась теплоизоляции – положить под прутки мелкие плоские камешки или нарезанное узкими короткими полосками стекло.
Стяжку выполняют из цементно-песчаного раствора пропорции 1:3 с добавлением на стадии сухого перемешивания полипропиленовой фибры, которая повышает стойкость основания к растрескиванию. Через сутки после выполнения стяжку укрывают полиэтиленом на 5-7 дней, после чего плёночное покрытие снимают и ещё в течение 2-3 дней смачивают поверхность бетона водой. Затем основанию дают время полностью высохнуть – на это укажет равномерный светло-серый цвет поверхности стяжки.
Электрические маты
Электрические маты также бывают разные и отличаются принципом работы:
- Кабельные нагреваются сами, после чего, передают тепло стяжке и полу, а уже от пола греется воздух;
- Карбоновые маты работают совершенно иначе. Они излучают инфракрасное тепло, которое нагревает все предметы в комнате, пол и стены, которые в последствии отдают тепло в воздух.
Для укладки под плитку лучше всего подойдёт кабельный мат, ведь он стоит дешевле и почти не уступает карбоновому, поэтому стоит остановиться именно на нём. Кабельный мат представляет собой сетку, сделанную на основе полимеров, например, стекловолокна, на которую крепится нагревательный элемент – кабель.
Дополнительно мат покрывается клейким составом, защищённым специальной плёнкой, которую удаляют во время монтажа. Клей на мате значительно облегчает работу по установке электрического пола.
Кабели в мате могут также отличаться. Всего бывает два вида: двужильные и одножильные. Они обладают абсолютно равной мощностью, однако цена на одножильные кабели значительно ниже. Преимуществом двужильного кабеля является то, что его проще подключать и он создаёт меньшее электромагнитное поле.
Обычно в их комплекты входит:
- Нагревательный мат шириной в 45 см;
- Терморегулятор, крепящийся на стене;
- Термодатчики;
- Соединительные провода;
- Инструкция.
Также в комплектацию может входить всякая мелочёвка, например, двусторонний скотч или гофрированные трубы, однако это редкость.
Монтаж теплого пола под плитку
Для обеспечения максимальной эффективности системы обогрева на стяжку требуется уложить специальный утеплитель. В качестве подходящего варианта рекомендуется использовать пенофол. Им необходимо проклеить встык всю обрабатываемую поверхность, оставив вдоль стен зазор в 3 – 4 см. Этот зазор по всему периметру фиксируется с помощью демпферной ленты. Если вы выполняете укладку тёплого пола под плитку своими руками на деревянное основание, на поверхности утеплителя придётся разместить металлическую сетку, обеспечивающую пожарную безопасность конструкции. К ней удобно крепить элементы системы обогрева с помощью кабельных стяжек. Дальнейшие действия зависят от типа комплектующих:
- При использовании нагревательного кабеля или инфракрасных стержней требуется повторная заливка бетонной стяжки. Её толщина должна составлять порядка 3 см. После того как смесь затвердеет (это произойдёт через пару дней), сверху на клей укладывается плитка. Однако для полного высыхания получившегося пирога потребуется около месяца. На протяжении этого срока недопустимо включать систему обогрева.
- Если выбор сделан в пользу более дорогих, чем резистентный кабель готовых матов, то необходимость в заливке верхнего слоя бетонной стяжки отпадает. Появляется возможность сразу использовать плиточный клей и укладывать плитку. Благодаря этой особенности расходы на материалы и сроки проведения работ существенно сокращаются.
Заключение
Никто не рождается с инструментами в руках. Чтобы добиться удовлетворительных результатов потребуется определённые навыки, время и много терпения. И если вы хотите обустроить по-настоящему надёжный и эффективный тёплый пол под плитку, технология укладки будет играть решающую роль.
Мы рекомендуем
Если вы сами не можете или не хотите самостоятельно укладывать теплый пол, воспользуйтесь сервисом по подбору мастера в своем городе. PROFI.RU — это крупный рекомендательный сервис по подбору специалистов.
- более 400 000 специалистов;
- более 500 видов услуг;
- более 4 000 000 клиентов;
- более 1 000 000 подлинных отзывов.
Какой вид электрического пола выбрать?
Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.
Нагревательные кабели
Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.
Выпускается два вида нагревательных кабелей – одно- и двужильные.
Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.
Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.
Большим технологическим шагом вперед стало производство двужильный кабелей.
Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.
Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.
Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.
Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.
И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).
Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.
Обогревательные маты
Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.
Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.
Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.
Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.
Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.
Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.
Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.
Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.
Что еще потребуется для работы
Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.
Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.
Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».
Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.
Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».
При использовании электрических матов под кафель такую подложку не делают.
Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.
Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.
Виды теплого пола: особенности нагрева
В настоящее время существует 2 разновидности электрического теплого пола – кабельный и пленочный. Каждый из них обладает рядом уникальных эксплуатационных и технических свойств.
Для утепления поверхности керамической плитки рекомендовано использовать именно пленочные модели.
Пленочные
Последний вариант, подогревающий пол за счет ИК излучении тепловой энергии, используют намного чаще, поэтому начнем именно с него. По конструкции он представляет собой основу из полимеров, на которую нанесены полосы из смеси карбона. По краям расположены токовыводящие шины из меди, которые присоединены к полосам.
Инфракрасные просты в установке и не требуют особых навыков и инструментов, обладают высоким КПД, незначительно сокращают высоту помещения – наибольшая высота подложки всего 3 мм. Пленочные полы при грамотном монтаже довольно долговечны, их эксплуатационный срок достигает нескольких десятков лет. Однако, за все эти преимущества приходится довольно много платить, они – относительно дорогостоящие.
Кабельный нагрев
Первоначально это был кабель с токовыводящей жилой, обладающей высоким сопротивлением. Когда на нее подавалось напряжение, кабель нагревался и выделял тепло. Сегодня кабельный пол бывает одно- и двужильным по типу конструкции кабеля.
Совет
Одножильные модели рекомендованы к использованию для полов с небольшой расчетной мощностью. Для помещений, которые необходимо быстро подогреть, более предпочтительны двужильные модели.
Наиболее простой монтаж у специальных моделей, термомат, в которых уже в процессе производства нагревательный элемент крепится на подложку из стеклоткани шириной в полметра. Таким образом, расстояние между кабелями в этом случае заведомо заданная величина.
Для индивидуальной схемы укладки используют другой набор составляющих: нагревательные жилы, монтажная лента и гофротрубка для термодатчика и т. д. При выборе этого варианта нужно учесть ощутимый рост толщины покрытия, так как она образуется не только толщиной проводов, но и верхним слоем гидроизоляции, подложкой, плиточным клеем .
Электрический теплый пол своими руками технология монтажа
Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.
Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.
После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.
Прокладка проводов для электрического теплого пола фото

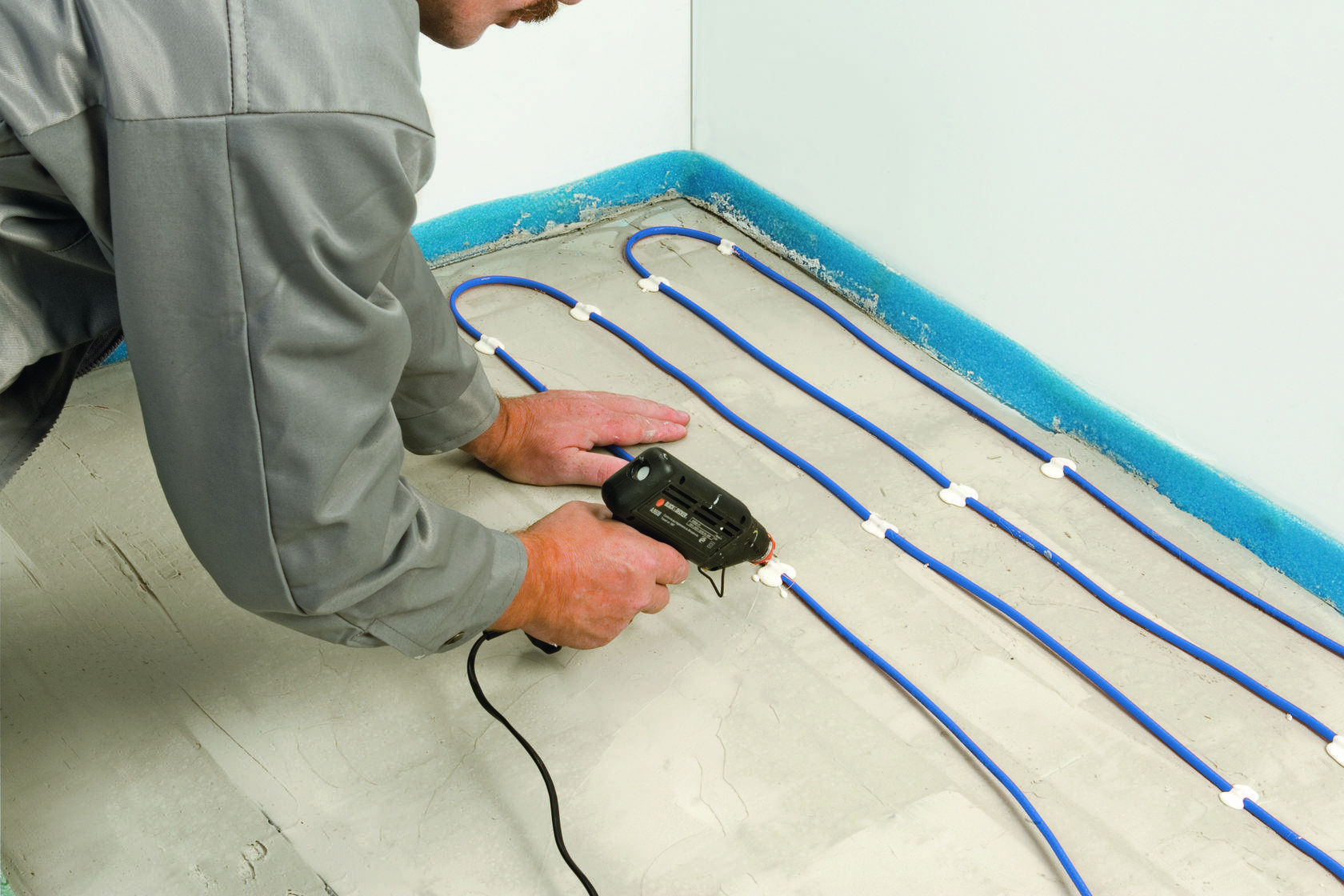

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.
Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.
Устройство электрического теплого пола
Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.
Технология укладки электрического теплого пола своими руками
Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.
Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения
На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять
Установка терморегулятора электрического теплого пола
Вот так выполняется монтаж электрического теплого пола своими руками
Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей

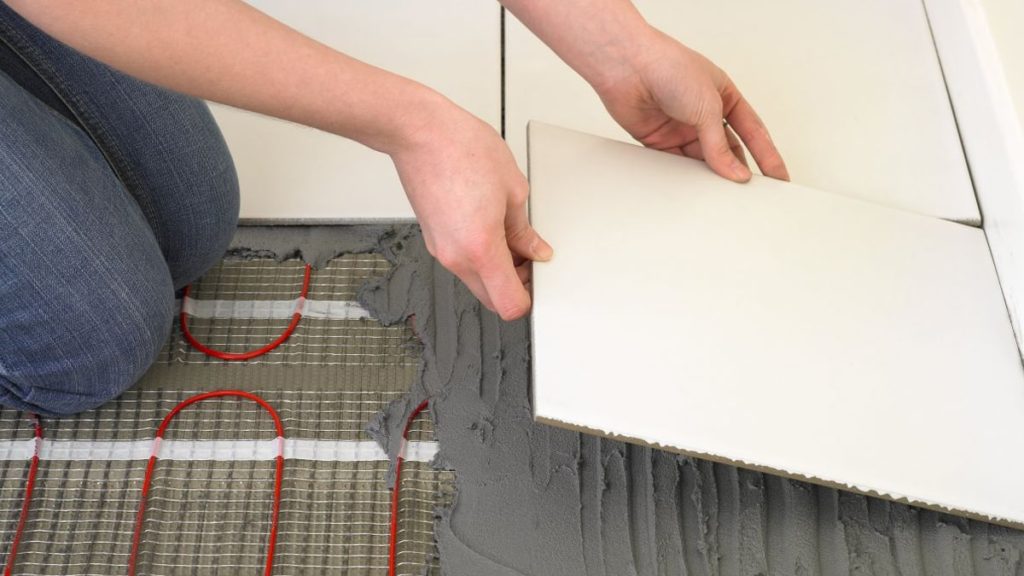

Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.
Расчет системы
- Если теплый пол планируется как основной источник тепла, рекомендуемая теплоотдача системы – 150 ватт на метр квадратный, для нижнего этажа – 180. А сам теплый пол должен занимать не меньше 70 процентов общей площади.
- Если это дополнительное отопление (плюс к радиаторам, конвекторам и т.д.), достаточно мощности системы 110-130 ватт.
- Из общей длины кабеля (площади матов, пленки и др.) нужно сразу вычесть участки, занятые мебелью и другими массивными предметами.
- Расстояние кабеля до стен, мебели – не меньше пяти сантиметров, до стояков водяной отопительной системы – не меньше десяти.
- Формула для расчета шага между витками: H=S*100/L (S – площадь теплого пола, L – длина кабеля).
- Формула для расчета длины кабеля: L = S*Рs/Pk (Pk – удельная паспортная мощность кабеля на метр погонный, Рs – необходимая удельная мощность на метр квадратный). К получившейся цифре нужно добавить кусок для подсоединения к терморегулятору.
Характеристики кабелей в зависимости от тока и мощности системы
- медные, сечением 2 на 1 мм: предельный ток 16 ампер, мощность системы 3,5 киловатт;
- медные 2 на 1,5: 19 ампер, 4,1 кВт;
- медные 2 на 2,5: 27 и 5,9;
- алюминиевые 2 на 2,5: 20 и 4,4;
- алюминиевые 2 на 4: 21 и 4,5.
