Общая информация о стёклах
Энергосберегающее стекло – это самый простой по внешнему виду стеклопакет, который уменьшает теплообмен между наружным воздухом и помещением. Такая технология помогает поддерживать оптимальный режим, как зимой, так и летом. При этом, планируется минимальное использование дополнительного оборудования. Сейчас существует несколько вариантов, которые позволяют улучшать качество стекла:
- Межоконное пространство наполняется аргоном.
- Наклеивается пленка с напылением.
- Производится напыление на часть внешней поверхности.
Вне зависимости от того, какой способ будет применён для получения эффекта, результат будет идентичным. Здесь ухудшается пропускная способность, что приводит к небольшим температурным перепадам. Но при этом окно может приносить результат как зимой, так и летом. При этом, такие окна сейчас имеют как свои достоинства, так и недостатки. О них и нужно поговорить, потому что они будут существенно влиять на выбор при покупке.
Экран в межстекольном пространстве
Повысить теплозащиту окон можно размещением различных экранов в межстекольном пространстве. Этот метод основан на том, что при установке экрана уменьшается разность температур между близлежащими поверхностями и снижается интенсивность движения молекул воздуха и, следовательно, конвективного теплообмена. Помимо этого в некоторых случаях при создании узких воздушных прослоек скорость восходящих воздушных потоков тормозится нисходящими, что уменьшает теплопередачу конвекцией. Установленный в межстекольном пространстве экран также снижает лучистую составляющую теплового потока.
Зашторивание светопроемов устройствами, размещаемыми между остеклением, позволяет не только сократить теплопотери через остекление в холодное время года, но и в некоторой степени отрегулировать освещенность.
Рис. 4. Межстекольная штора-жалюзи:
1 – алюминиевая пластина; 2 – гибкая связь; 3 – короб; 4 – шнур.
Выпускаемые промышленностью шторы-жалюзи также могут быть использованы для стандартных окон со спаренными и разделенными переплетами.
Возможно размещение в межстекольном пространстве свертывающейся шторы, которая имеет эластичный экран из металлизированной пленки, наматывающийся на барабан. На конце барабана размещается катушка со шнуром, конец которого выпускают через отверстия в переплете внутрь помещения.
Рис. 5. Свертывающаяся штора:
1 – экран; 2 – барабан; 3 – шнур.
Представляет интерес и расположенная в межстекольном пространстве комбинированная штора, состоящая из 2-х соединенным между собой полотен. Каждое из полотен прикреплено к катушкам, одна из которых находится в верхней, а другая в нижней части светопроема. Одно из полотен выполняют из прозрачной ткани или металлизированной пленки, другое из светонепроницаемого материала. Прозрачное полотно устанавливают в окне в дневное время, а темное – в вечернее или ночное. Помимо уменьшения теплопотерь через окно в холодное время года комбинированная штора может использоваться и в летнее время в качестве солнцезащитного устройства (при установке полотна из металлизированной пленки).
Рис. 6. Штора с комбинированным экраном:
1 – верхний барабан; 2 – полотно из полупрозрачной ткани или металлизированной пленки; 3 – нижний барабан; 4 – непрозрачное темное полотно; 5 – шнур.
Значительно снизить потери тепла через окна можно с помощью расположенной между стеклами объемной шторы с экраном из складчатых металлизированных полотен. Полотна экрана выполняют из металлизированной пленки, а внутреннее полотно может быть изготовлено из прозрачной пленки. Экран объемной шторы поднимают с помощью шнура, присоединенного рейкой к нижней кромке экрана, и собирают в пакет в верхней части окна.
Рис. 7. Штора с объемным экраном:
1 – экран из складчатых полотен; 2 – планка; 3 – шнур.
Анализ теплозащитных характеристик конструкций экранов показал, что наиболее эффективна объемная штора позволяющая снизить теплопотери на 38%. Установленные в межстекольном пространстве шторы-жалюзи позволяют повысить теплозащитные способности окон на 1719%, а свертывающиеся прозрачные шторы из полиэтиленовой пленки или ткани в среднем на 28%.
Полосовые завесы из ПВХ — эффективный способ сохранить нужную температуру (тепло или холод) в помещении: ПВХ завесы — то, что нужно для вашего склада, цеха, магазина или производства!
Мы производим Завесы ПВХ по индивидуальным размерам заказчика. Готовый для монтажа комплект Завес ПВХ для проема состоит из карниза в виде «гребенки» и необходимого количества полос ПВХ (с учетом необходимого нахлёста) с приклепанными зажимными пластинами с отверстиями для подвеса на гребенке.
Мы также производим ремонт Завес ПВХ. Продаем все типовые размеры лент ПВХ прозрачные и цветные и крепёжную фурнитуру:
Рекомендации
На этапе заказа необходимо сразу узнавать, какие типы технологии сбережения фирма предоставляет потребителям.
Принимая готовое изделие, важно ознакомиться с маркировкой на стекле
- Буква «м» означает, что в производстве использовано простое стекло.
- «К» или «i» соответствуют типу применяемого напыления, мягкое или твердое.
- Наличие пленки маркируется знаком «pl».
- «Ar» присутствует, если в качестве наполнителя используется аргон.
- При отсутствии какой либо маркировки — внутри воздух.
Проверяем, грамотно ли провели установку
Окна установлены правильно, если:
- стеклопакет не покрывается изморозью или конденсатом;
- из-под рамы и из створок не дует;
- створки легко открываются;
- при надавливании на профиль и во время открывания нет люфтов и скрипов;
- между проемом и профилем нет щелей;
- отливы и подоконники защищены на стыках силиконом.
Отсутствие щелей и сквозняков устанавливается двумя путями: ощущениями руки и огнем спички или зажигалки. Проводя рукой вдоль стыков, нужно внимательно прислушиваться к ощущениям — не должно быть сильного холода. Более точно определить качество герметичности можно огнем. Поднесенная к окну зажигалка или спичка не должна тухнуть, огонек должен гореть ровно, без сильных колебаний.
Фурнитура должна работать исправно и через несколько сезонов. Рама не должна проседать годами.

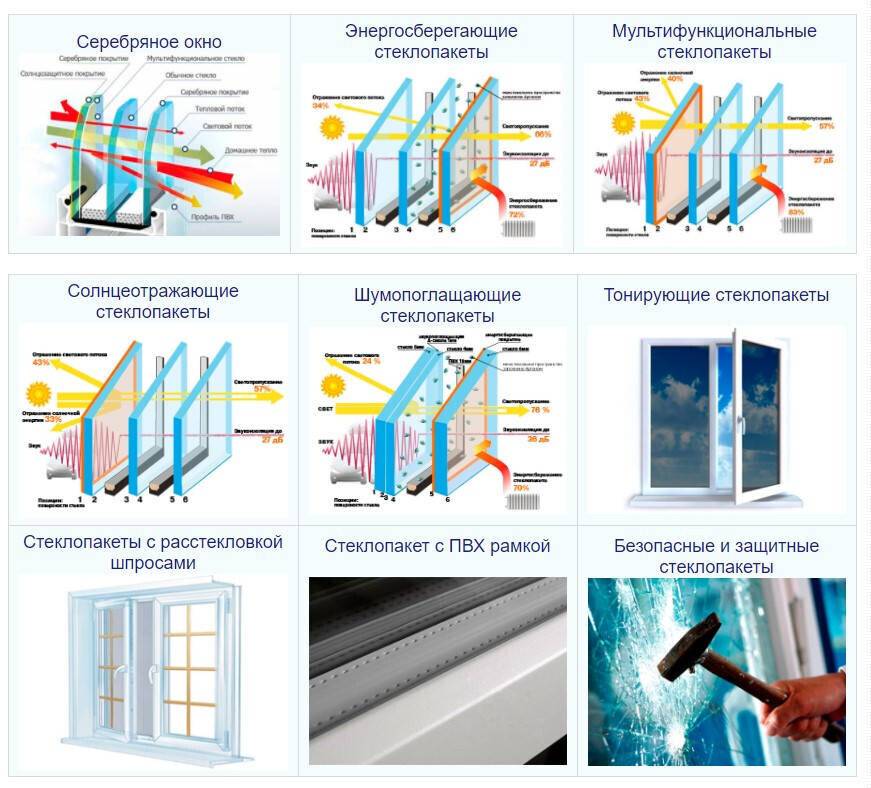

Разновидности, способ определения энергосберегающих стеклопакетов
Чаще всего между стеклами простого стеклопакета находится воздух. Энергосберегающий пакет заполняется инертным газом; чаще всего это аргон. Благодаря такой технологии стекло не замерзает и не запотевает при разнице температур снаружи и внутри помещения.
Выбирая конструкцию, внимательно изучайте маркировку. Обычное окно обозначается следующей комбинацией: 4-16-3, стеклопакет с энергосберегающим стеклом обозначен как 4-16 Ar-4И. Последняя буква обозначат, что на стекло нанесено специальное покрытие. Сочетание Ar обозначает наличие между стеклами аргона. Установка такого стекла может существенно сэкономить средства, так как однокамерный энергосберегающий комплект является аналогом трехкамерного пластикового окна. Конструкция отличается долговечностью и способна прислужить не меньше простых окон ведущих производителей.
Ищете пластиковые окна? Прочитайте какие есть достоинства и недостатки у профилей Funke Kunstoffe.
Окна VEKA давно очень популярны и многие их уже приобрели. Отзывы об оконах VEKA ,читайте в нашем материале на сайте.
Плюсы и минусы зимнего монтажа окон
Установка окон зимой, плюсы и минусы которой хорошо известны, в большинстве случаев имеет больше преимуществ, чем недостатков. Однако для достижения положительного результата необходимо обращаться за услугами только к опытным монтажникам. Выполнение заказа новичками или безответственными специалистами может стать причиной одной из серьезных проблем, упомянутых в сравнительной таблице.
Достоинства
Недостатки
Возможность хорошо сэкономить – в «не сезон» снижаются цены как на окна, так и на услуги по их установке
На подготовку помещений к монтажу затрачивается больше времени, чем летом
Сокращение сроков изготовления – если летом приходится ждать выполнения заказа иногда до 2 месяцев, зимой сроки уменьшаются до 5-7 дней
Возможность тщательно проверить окна на герметичность – вследствие существенной разницы температур на улице и в помещениях значительно легче обнаружить продувание окон по периметру монтажного шва и в зонах примыкания активных створок
Практически любая ошибка при установке может повлечь негативные последствия – разгерметизацию швов и даже порчу окон
Раннее обнаружение других дефектов – зимой проще заметить подмену энергоэффективных стеклопакетов обычными моделями, низкое качество армирования и неудовлетворительную функциональность фурнитуры
Имеется критическая зависимость от погодных условий, поскольку при сильных морозах проведение монтажа невозможно
Класс энергоэффективности окон
Все привыкли, что на бытовых приборах размещаются наклейки со шкалой показателей их энергоэффективности. К стеклопакетам тоже применяется такая информация. Они означают, сколько изделия данной маркировки позволяют сэкономить на отоплении и охлаждении (кондиционировании) помещения.
Во многих странах приняты стандарты, суммирующие два вида экономии энергоресурсов. Показатели требования в регионах с холодным климатом или в жарких странах разные. Создана шкала класса энергоэффективности.
В России применяется такая классификация:
- Е — низкий класс;
- D — пониженный;
- C — нормальный;
- B — высокий;
- A — самый высокий.
В России много разных климатических регионов и в каждом из них требования к стеклопакетам различаются. Например, с Московской области, где средние показатели жары и холода, они по энергоэффективности включают самый высокий класс и для жаркого сезона, и для зимнего.
Энергосберегающие окна: мифы и реальность
- Экономия энергоресурсов. Это утверждение действует для частных домовладений и квартир, где оборудовано индивидуальное отопление. Жильцы квартир с централизованной системой отопления хотя и сделают свои квартиры теплее, однако платить будут, как и остальные.
- Улучшение показателей теплосбережения. Особенно это ощутимо в том случае, если в доме выполнено панорамное остекление. Поскольку стеклопакет занимает около 80% всей площади оконной конструкции, именно сквозь него осуществляется наибольшая утечка тепла. Энергоэффективный стеклопакет позволит существенно снизить теплопотери и улучшит теплосбережение в помещении. Особенно, если использовать в качестве заполнения между камерами инертный газ.
- Высокая стоимость таких стеклопакетов. Утверждение не совсем верно. Хоть такие стеклопакеты и обойдутся дороже, однако разница в цене будет не существенной, особенно в сравнении с экономией, которую обеспечит данный вид стеклопакетов своим обладателям.
- Низкая прозрачность и плохая светопропускаемость. Это также не совсем верно. Так, коэффициент светопропускания обычного двухкамерного стеклопакета составляет 72%. Однокамерный энергосберегающий стеклопакет с мягким і-напылением имеет коэффициент светопропускания 75%, а двухкамерный — 68%. На вид прозрачность стеклопакетов ничем не отличается. Если использовано твердое k-напыление, то прозрачность ненамного снижается.
Стекло

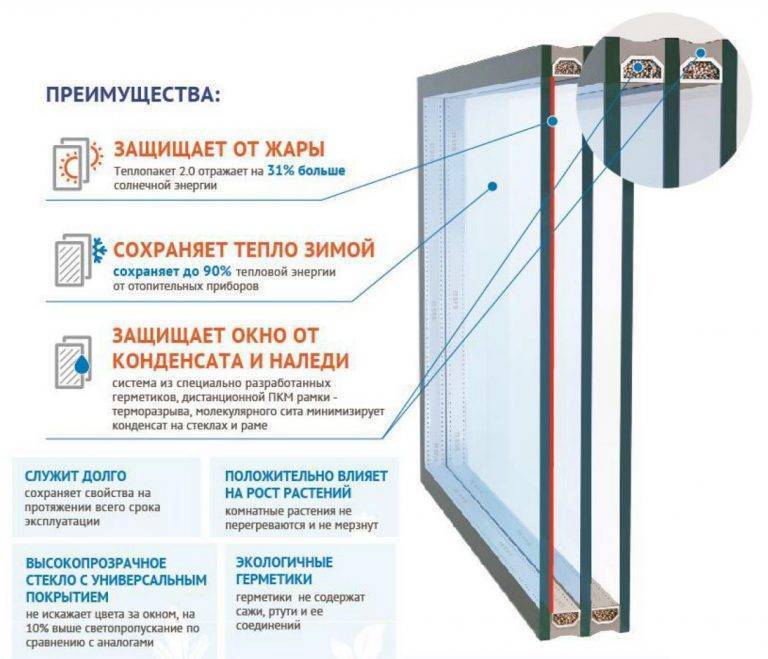

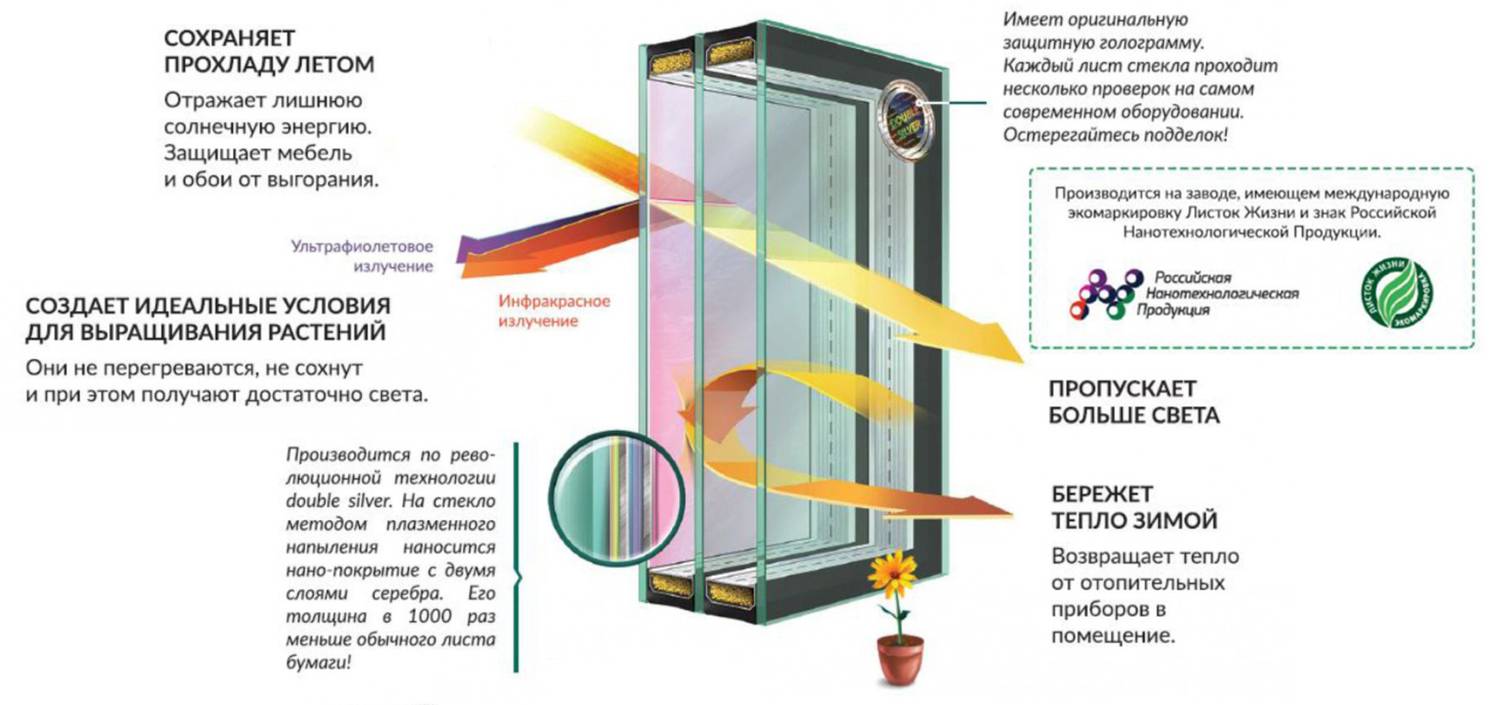

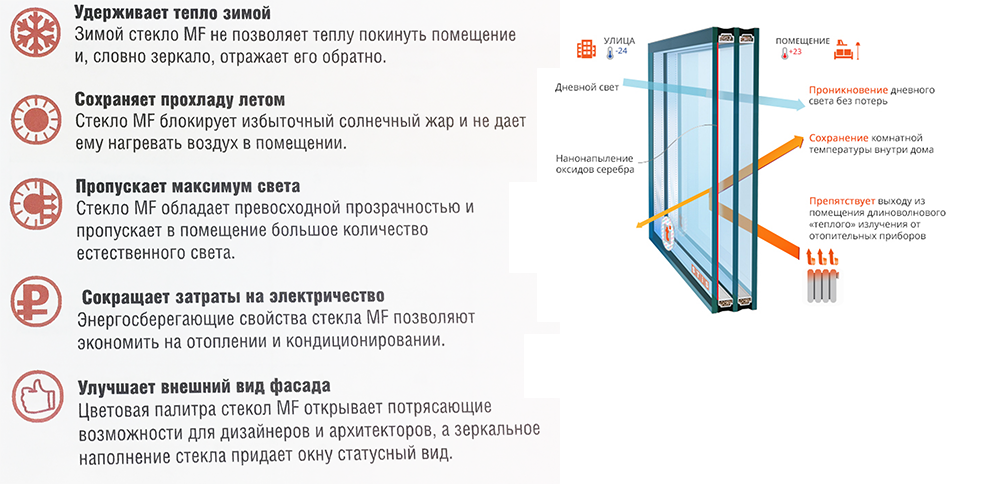

В конструкцию мультифункционального стеклопакета (МФ) входит стекло с особым многослойным покрытием, которое имеет следующую структуру по принципу сэндвича:
- Средний функциональный слой из серебра или хрома. Обеспечивает эффективное отражение теплового излучения в коротко- и длинноволновом диапазоне.
- Защитные слои покрывают основной с двух сторон. Предотвращают механическое и химическое повреждение серебряного покрытия, а также поглощает коротковолновое излучение.
- Крайние верхний и нижний слои из нитритов или оксидов. От их химического состава зависят такие характеристики, как пропуская способность, зеркальность и цвет стекла. Производители предлагают разноцветные изделия для реализации дизайнерских проектов остекления.
Напыление нанесено на внутреннюю поверхность (внутри стеклопакета)
Многослойное покрытие – основное принципиальное отличие мультифункционального стекла от других разновидностей аналогичных изделий. Его наносят в заводских условиях магнитронным методом на вакуумном оборудовании. Покрытие эффективно предотвращает проникновение тепла через стекло в обоих направлениях:

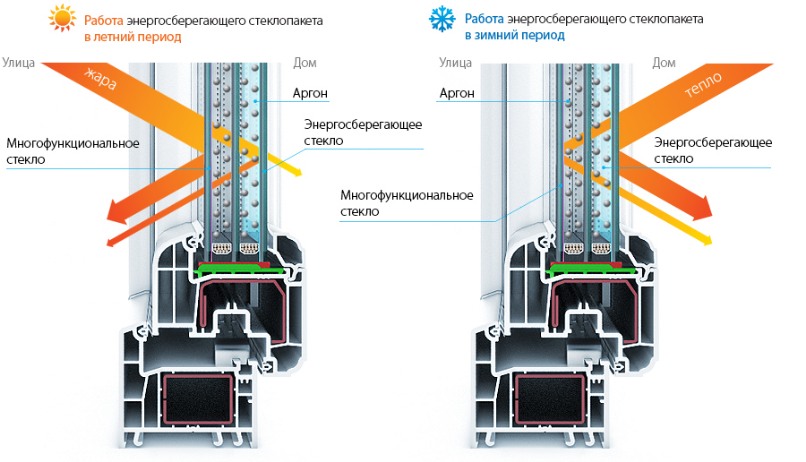

- В холодный период 60% инфракрасного излучения от радиаторов и бытовых отопительных приборов отражается и возвращается в помещение;
- Летом препятствует проникновению в помещение тепла снаружи, отражая до 58% солнечного света.
Принцип работы мультифункционального покрытия заключается не в препятствии проникновению света, а в поглощении и отражении волн определенной длины. Подобным образом функционируют светофильтры. Можно сказать, что МФ – усовершенствованный энергосберегающий стеклопакет, получивший дополнительную ударопрочность и тонировку.

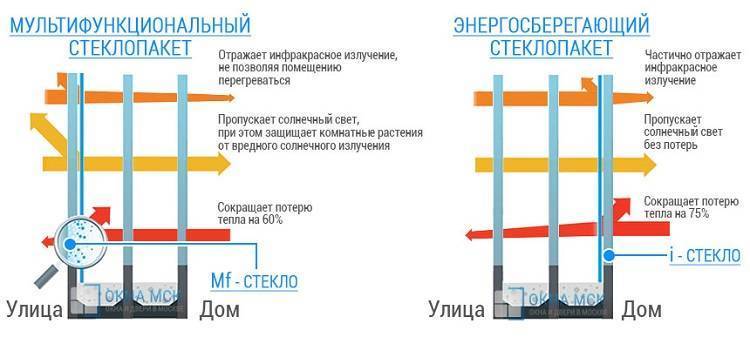

Разница между мультифункциональным и энергосберегающим стеклопакетом
Такие показатели изделий помогают значительно экономить на обогреве помещения зимой за счёт снижения теплопотерь и кондиционировании летом. В зданиях, оборудованных МФ, гораздо легче поддерживать комфортный микроклимат. Там заметно теплее в холодное время года и прохладнее в летнее.
О том, как производят такие стеклопакеты — смотрите в нашем видео:
Теплофизическое объяснение
Кто-то заметит справедливо, не прошло и три года, как поменял окна, а уже не актуально, не лучшее. Что же теперь, только появилась новинка, сразу на нее тратиться? Куплю пленку для сбережения тепла и все. Пусть и не идеальный вариант, но имеет право на жизнь.
Давайте все же рассмотрим, как теплофизика внедрена в конструкцию новинки. Может это убедит, человек решит сам, нужно или нет менять, стоит новинка тех денег или нет. Тем более напомним, что классические технологии утепления стен, не применимы для оконных проемов. А вот плюс новых оконных систем, понижая утечку тепла, производитель увеличивает доступ света.
Рекомендуем: Электрическая печь для сауны: как выбрать электропечи — на 220В, 380 вольт, финская, ленточная, для мини-сауны; как установить, подключение, рейтинг

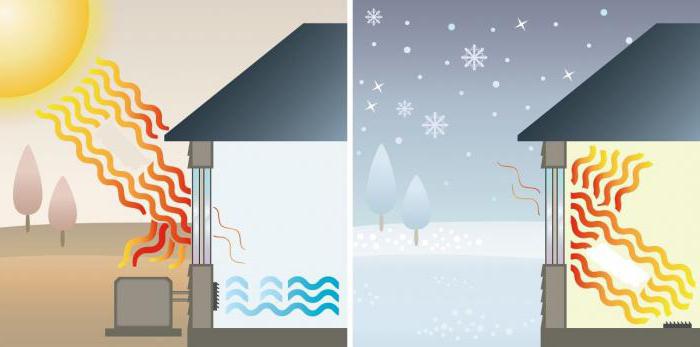

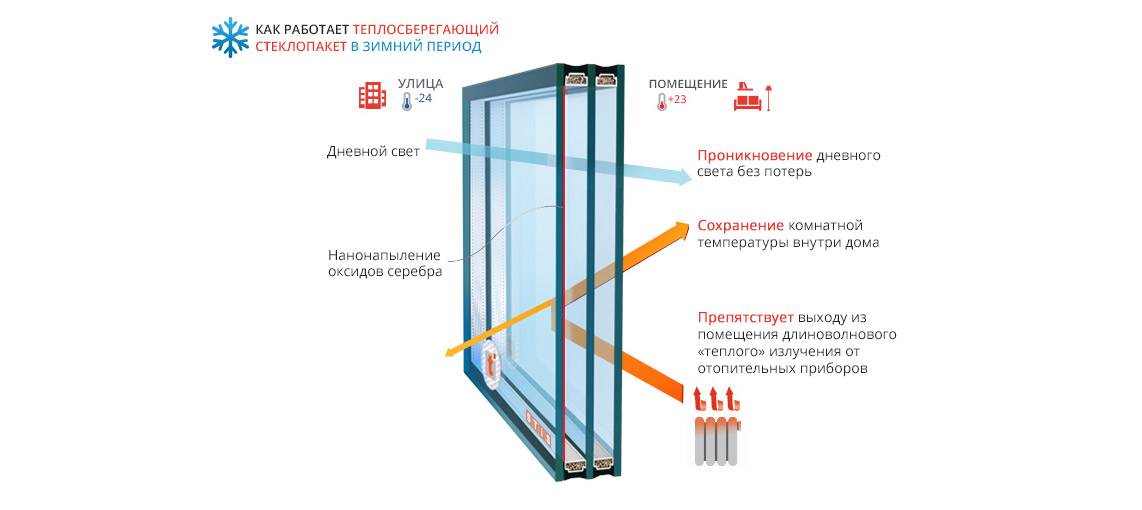

Вернемся к физическому объяснению. Тепловая энергия распространяется либо в форме излучения, либо конвекцией.
Излучение — инфракрасный спектр, определяется по уровню прогревания поверхности. Конвекция — теплообмен прогретого и холодного.
Простое стекло не препятствует инфракрасному лучу, то есть, можно наклеить пленку, она снизит отдачу горячего на улицу. При изготовлении энергосберегающих пакетов, на стадии производства стекло покрывается сульфидом цветного металла, делается серебряное напыление. Могут нанести пленку.
Обработанная поверхность повышает уровень отражения инфракрасного излучения на 80 %. Обработанная стеклянная поверхность пропускает 72 % света, оставшиеся 28 % не оказывают на восприятие влияния. Летом поверхность отразит до 45 % солнечную радиацию.
Преимущества и недостатки установки пластиковых окон зимой
| Плюсы | Минусы |
|
|
Можно ли ставить пластиковые окна в мороз? Да, если пространство утепляется, используются специальные материалы. У зимнего монтажа немало выгод. Например, можно сразу отследить проблемы каждой оконной детали. Пустоты в растворных швах на участке оконных откосов — предпосылка для сквозняка. Из-за них часто начинают промерзать окна. В теплый сезон их практически не определить. Но зимой «пустошовку» легко почувствовать, поместив руку возле откоса. В зимние дни легко проверить вытяжку, выявить температуру отопительных приборов, определить показатели температуры и влажности в комнате.
Внутренне утепление окон
Панорамное теплое остекление
Панорамное (от пола до потолка) остекление хорошо тем, что пропускает в помещение максимум света. С другой стороны, увеличение площади остекления может привести к росту теплопотерь в зимнее время
Поэтому важно использовать для теплого панорамного остекления не одинарные стекла, а стеклопакеты, причем с наилучшими теплоизолирующими характеристиками. В этих целях стоит выбрать стеклопакеты с заполнением камер аргоном, низкоэмиссионным покрытием стекол и теплой разделяющей рамкой
Для теплого панорамного остекления предпочтительней не массивные ПВХ-пакеты, а более легкие стеклопакеты на основе алюминиевого профиля с пластиковой термовставкой. Идеально подойдут конструкции SunFlex (Германия), это складная система, позволяющая остеклять проемы разной конфигурации высотой до 3,5 м, осуществлять беспороговое остекление. Конструкция отличается низкой теплопроводностью и высокими шумоизолирующими свойствами, каждая створка имеет двойной контур уплотнения. Система может быть алюминиевой или дерево-алюминиевой, обладает эстетической привлекательностью.

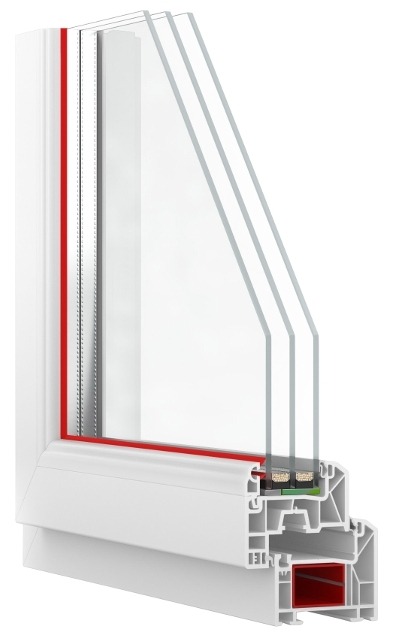

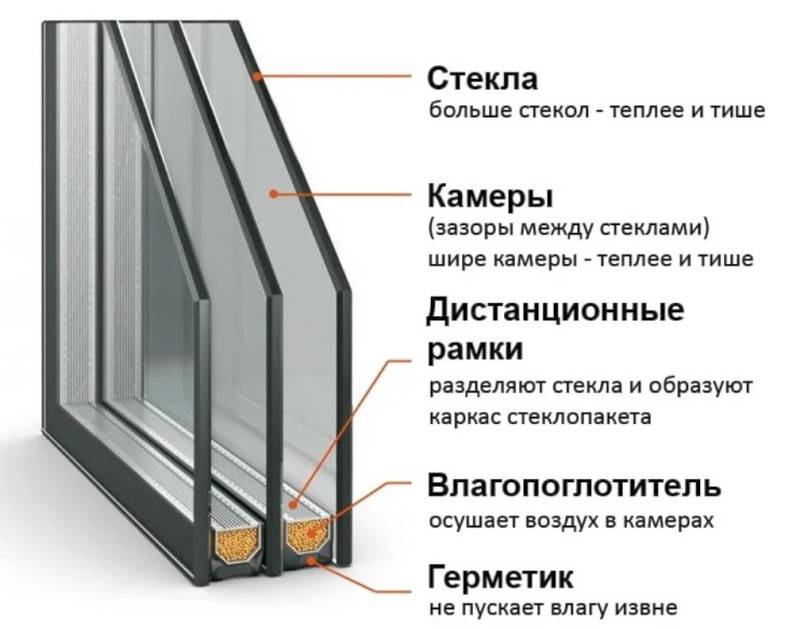

Теплосберегающие характеристики окна зависят от ряда параметров – толщины и количества стекол, толщины камер и их заполнения, материала разделительной рамки, наличия теплоотражающего покрытия и технологии его нанесения. Повышает теплосберегающие свойства окна заполнение камер аргоном, использование полимерной разделительной рамки, низкоэмиссионное напыление на стекло. Наиболее эффективны окна, в которых объединяется несколько теполоосберегающих параметров.
Строительная или монтажная глубина окна
Фактически строительная (монтажная) глубина окна это — толщина профиля, и чем она больше, тем теплее будет светопрозрачная конструкция. Строительная глубина профиля наиболее часто составлять не менее 70 мм, но во многих странах Европы, где цены на отопление выше и, соответственно, требования по энергоэффективности жестче, она достигает 85-90 мм. При этом для остекления пассивных домов применяют конструкции с еще большей шириной.
Важно понимать, что при одинаковой строительной глубине разные модели оконных профилей могут иметь различные показатели энергоэффективности — все зависит от того, насколько рационально использовано воздушное пространство внутри стеклопакета. Оконные технологии постоянно развиваются, поэтому чаще всего новые модели окон имеют лучшие теплосберегающие качества, чем старые аналогичной толщины
Стоит также учитывать, что продукция крупных фирм, у которых есть возможность больше тратить на проектирование, зачастую превосходит по энергоэффективности аналогичные на первый взгляд изделия небольших компаний. Отличным примером может служить профильная система SCHTERN FEST, которая на международной строительной выставке BATIMAT RUSSIA 2014 получила первое место в номинации «Эффективность»
Оконные технологии постоянно развиваются, поэтому чаще всего новые модели окон имеют лучшие теплосберегающие качества, чем старые аналогичной толщины. Стоит также учитывать, что продукция крупных фирм, у которых есть возможность больше тратить на проектирование, зачастую превосходит по энергоэффективности аналогичные на первый взгляд изделия небольших компаний. Отличным примером может служить профильная система SCHTERN FEST, которая на международной строительной выставке BATIMAT RUSSIA 2014 получила первое место в номинации «Эффективность».
SCHTERN FEST 82 — профильная система с шириной профиля 82 мм и двухкамерным стеклопакетом, обеспечивает сопротивление теплопередаче до 1,38 м²°С/Вт |
SCHTERN FEST 70 — профильная система с шириной профиля 70 мм и двухкамерным стеклопакетом, обеспечивает сопротивление теплопередаче до 1,2 м²°С/Вт |
Недостатки энергосберегающих пакетов
В этих изделиях имеются плюсы и минусы. К самым большим недостаткам относится высокая стоимость. Потому что процесс изготовления сложный. Но в результате, с течением времени эксплуатации такие затраты оправдываются экономией энергоресурсов, созданием более комфортных условий в помещении.
В отдельных случаях, когда производилось некачественное напыление защитного слоя в процессе производства или нарушилась герметизация стеклопакета, то его энергосберегающие свойства утрачиваются. При покупке сразу сложно определить их качество. Но известные фирмы-производители дорожат своей репутацией. Они проверяют свою продукцию на наличие дефектов. Поэтому их товары можно покупать без опасений и с гарантией.
Если теплозащитные окна устанавливаются с солнечной стороны, то это заметно сокращает их срок эксплуатации с качественными защитными свойствами. Сами окна ПВХ прослужат еще долго, но их теплоизоляционные свойства намного снизятся. Самый низкий срок эксплуатации при применении защитной пленки — уже через 10 лет она утратит свои полезные функции.
Как избавиться от запотевания пластиковых окон

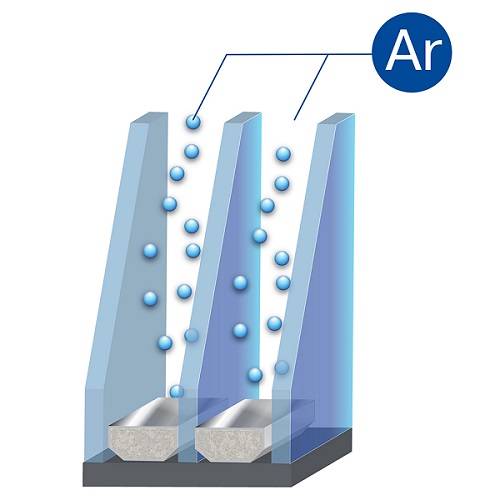

Инертный газ
Для уменьшения коэффициента теплопередачи в лучших моделях стеклопакета производитель предусматривает в камерах наличие инертного газа. Виды закаченного газообразного вещества могут разниться, однако суть наличия их в камере стеклопакета сводится к одному – замедлению перехода воздушных масс от внутреннего стекла к наружному.
Как мы уже писали в одной из прошлых статей, озаглавленной «Какой газ закачан в стеклопакет окна», для заполнения камер сегодня применяется три вида газа: аргон (самый популярный), криптон и ксенон (самый дорогой, а потому и самый редкий). Их различие кроется в теплопроводности, обеспечиваемой каждым из них. Чем ее значение будет меньше, тем лучше для помещения – в нем больше сохраняется тепла. Безусловно, лучшим газом для стеклопакета является ксенон, однако соотношение цена/эффективность не вписывается в рамки приличия — предназначенный для окон ксенон очень дорогой.
Но не стоит отчаиваться, ведь заполнение стеклопакета газом, да будет вам известно, улучшает параметры теплоизоляции всего лишь на небольшую величину – порядка 5%. Поэтому для обычного стеклопакета, не использующего в своей конструкции энергосберегающие стекла, использование газа не целесообразно. И наоборот. Стеклопакеты, оснащенные стеклом с энергосберегающими свойствами, рекомендуется использовать вкупе с закачкой газа в межстекольное пространство. Данная комбинация показывает существенный прирост уровня теплоизоляции оконной конструкции.
Итак, в данной статье мы рассмотрели основные составляющие теплого стеклопакета, какими они должны быть, их плюсы и минусы. Надеемся, предоставленная информация поможет покупателю выбрать среди множества представленных на российском рынке моделей окон, именно ту, которая была бы теплой и служила верой и правдой своему хозяину на протяжении долгих лет.
JSqJioDKnQo
I-стекло
На одну поверхность стекла методом катодного напыления наносится двухслойное покрытие из серебра и оксида титана. I-стекло более эффективное – оно отражает обратно в комнату около 90% инфракрасной энергии, излучаемой бытовыми приборами.
Основной минус – низкая стойкость к механическим и химическим воздействиям. Покрытие легко царапается и окисляется при контакте с воздухом. Поэтому в составе стеклопакета сторона с напылением должна быть обращена внутрь конструкции для предотвращения повреждения, а хранить заготовки необходимо в герметичной упаковке.
Если стеклопакет был изготовлен с нарушением технологии или потерял герметичность в результате повреждений, i-слой быстро разрушается и изделие полностью утрачивает свои свойства. Часто недобросовестные изготовители используют в своей продукции i-стекло, которое неправильно хранилось, вследствие чего началось разрушение покрытия. Признаки бракованного изделия – радужные разводы на стекле.
Для исключения окисления в изделиях премиум-сегмента пространство между стёклами заполняется инертными газами. Такое решение дополнительно улучшает звукоизоляционные и теплоизоляционные характеристики конструкции.
Часто, в роли инертного газа выступает аргон
Внутренний экран
Одним из вариантов повышения теплозащиты окон является установка штор или жалюзи со стороны помещения. Их устройство позволяет снизить теплопотери в помещении в результате уменьшения потока лучистого тепла. При этом не следует закрывать шторами поверхность отопительного прибора, находящегося под окном.
Рис. 2. Установка штор (а, б) и жалюзи (в) со стороны помещения.
Если теплозащитная штора, жалюзи или экран выполнены из непрозрачного материала, то их опускают на окно, когда начинает смеркаться. В этом случае теплозащита окон повысится на определенный период времени – на ночь, когда температура наружного воздуха понижается и используется искусственное освещение.
Рис. 3. Влияние зашторивания и экранирования окон на теплопотери, %:
а – окно без занавесок;
б – окно с длинными занавесками, закрывающими отопительный прибор;
в – окно с короткими занавесками, не закрывающими отопительный прибор;
г – окно с экраном с наружной стороны остекления;
д – окно с короткими занавесками и наружным экраном.
| Конструкция | Общее сопротивление теплопередаче, м 2 *°/Вт |
|---|---|
| Одинарное стекло | 0,17 |
| Двойное стекло | 0,38 |
| Тройное стекло | 0,62 |
| Двойное стекло + штора | 0,46 |
| Двойное стекло + 2 шторы | 0,55 |
| Двойное стекло + штора, покрытая алюминиевым лаком | 0,53 |
| Двойное стекло + деревянные ставни | 0,52 |
| Тройное стекло + штора | 0,7 |
| Тройное стекло + 2 шторы | 0,73 |
| Тройное стекло + штора, покрытая алюминиевым лаком | 0,88 |
| Тройное стекло + деревянные ставни | 0,76 |
| Тройное стекло + ставни, покрытие алюминиевым лаком | 0,83 |
