Технология укладки водяного теплого пола. Способы укладки труб. Плюсы, минусы

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Преимущества и недостатки

Несмотря на то, что сегодня выбор зачастую останавливается на электрической системе теплого пола, у водяной есть ряд бесспорных достоинств. Примером назовем нижеприведенные моменты:

1. Экономичность. При установке бойлера и создании системы теплого пола есть возможность снизить энергопотребление на 20-30%. Это связано с тем, что температура теплоносителя может выдерживаться в пределе от 30 до 50 градусов Цельсия. В случае, когда высота потолка составляет от 2 до 2,5 метров показатель экономичности повышается примерно на 60%, так как прогрев воздуха проводится в направлении от напольного покрытия до потолка.
2. Комфорт. Как ранее было отмечено, рассматриваемая система позволяет равномерно прогревать помещение, создавая наиболее благоприятные условия для проживания. Примером назовем то, что непосредственно над напольным покрытием температура составляет 22 градуса Цельсия, на уровне головы температура выдерживается в пределе 18 градусов Цельсия. Кроме этого обеспечиваются благоприятные условия для ходьбы по напольной поверхности босиком.
3. Безопасность. Все элементы системы, которые подвержены нагреву, скрыты от прямого контакта. За счет этого существенно повышается безопасность в доме, так как исключается риск получения травмы или ожогов при прямом контакте с теплоносителем.
4. Эстетичность интерьера. Современный стиль оформления определяет то, что теплообменники не должны находится на видном месте. За счет отсутствия радиаторов и труб упрощается процесс окраски стен или проведения других отделочных работ.

Сегодня довольно часто встречается ситуация, когда в доме отопительная система представлена именно водяным теплым полом. Для этого создается пространство между основанием и напольным отделочным материалом, а также вентиляционные отверстия в непосредственной близости с окнами, дверями и другими источниками холодного воздуха.

Среди недостатков выделим следующие моменты:

1. Сложность выполнения монтажных работ. Многие технологии предусматривают предварительную подготовку основания, создание нескольких изоляционных слоев, определенное подключение труб и элементов регулировки. В большинстве случаев работу можно провести своими руками, но все же могут возникнуть серьезные проблемы, которые решить можно только при наличии должного опыта.
2. Есть вероятность протечки трубопровода. Несмотря на существенное совершенствование системы теплого пола вероятность возникновения протечки велика. При возникновении рассматриваемой проблемы придется проводить подъем напольного покрытия для выполнения ремонта-восстановительных работ для устранение протечки.
3. Система теплого пола предусматривает установление дополнительного оборудования, для которого требуется свободное пространство. Кроме этого специалисты не рекомендуют создавать теплый пол в качестве единственного источника тепла в помещении. В качестве основного источника тепла система может создаваться исключительно при хорошем утеплении помещения. Также не получиться создать систему теплого пола в районе лестниц или в небольших помещениях.

Как показывает практика, при соблюдении технологии и использовании качественных материалов есть возможность снизить вероятность возникновения серьезных проблем.

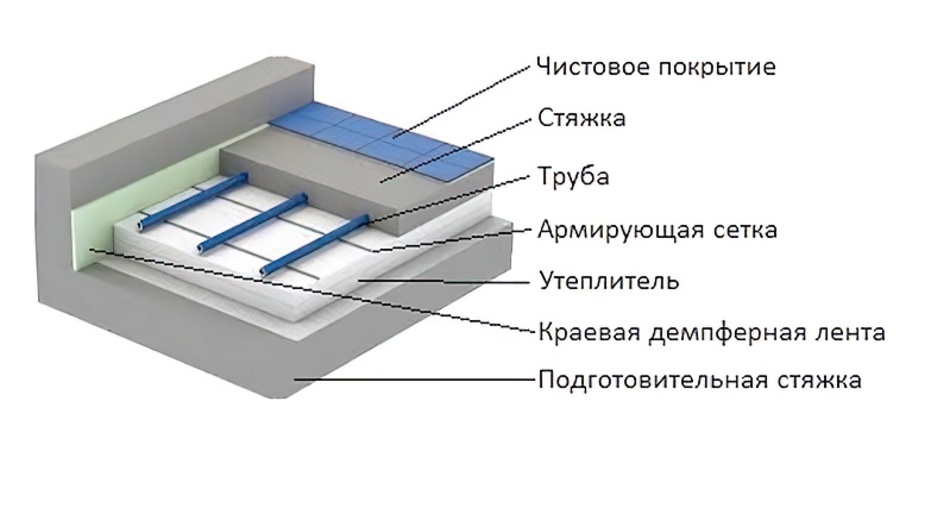

Как сделать водяной теплый пол: бетонирование

Важно!В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата. Пластификатор должен быть не любой, а именно для теплого пола!

Пластификатор должен быть не любой, а именно для теплого пола!

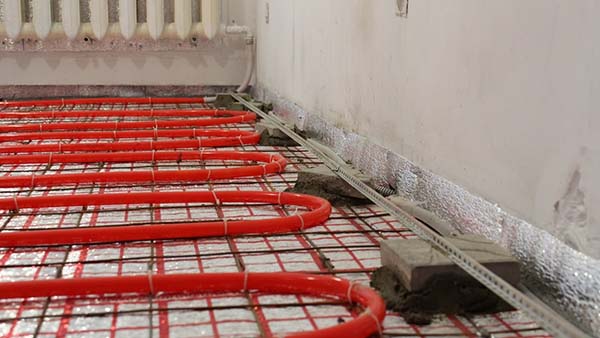

Если труба крепилась на планки или скобы – поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см.

При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности – поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека.

Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Важно!Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

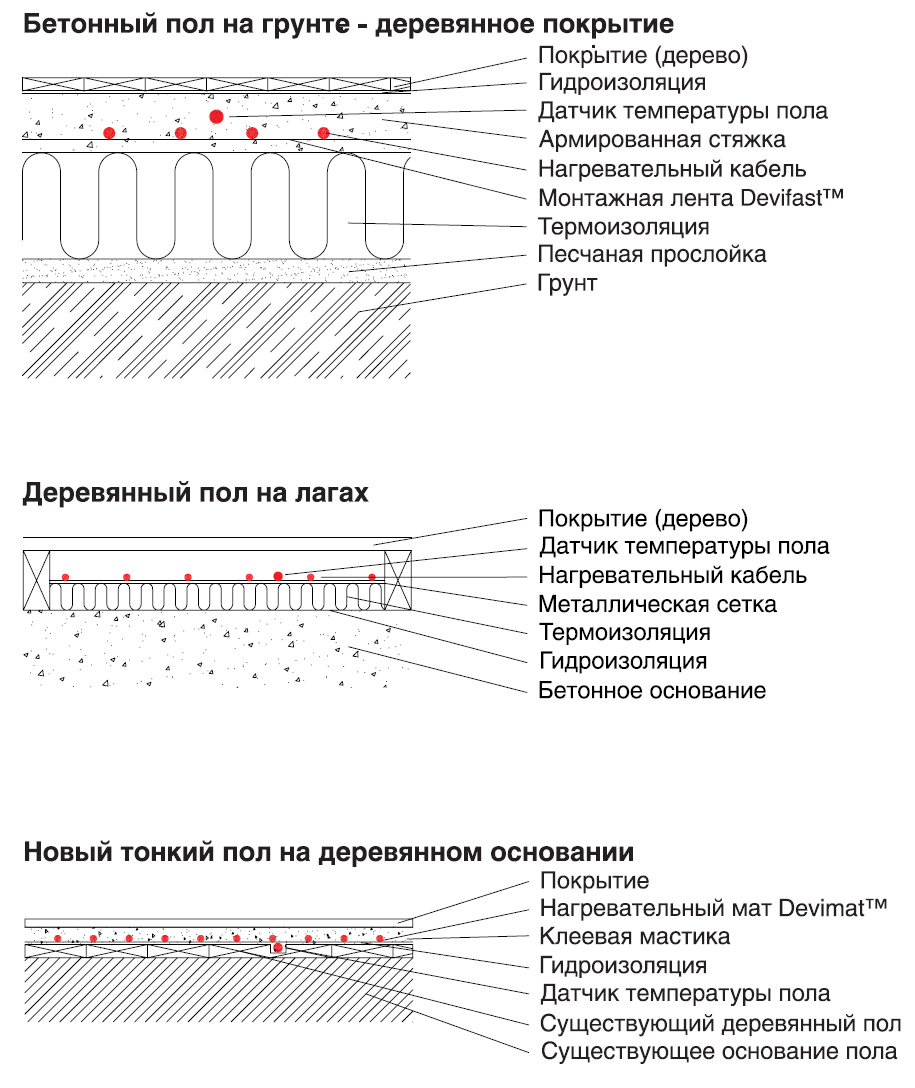

↑ Монтаж чернового пола

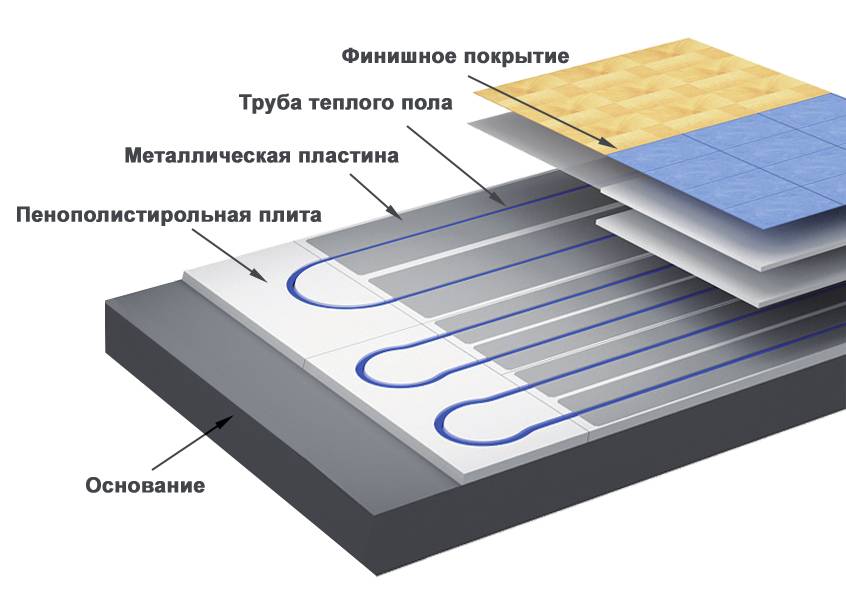

Как уже было сказано выше, расстояние между лагами должно быть доведено до стандарта, то есть до 60 см. После того как этот этап вы успешно преодолели, стоит заняться устройством фальшпола, который в итоге будет держать на себе вес теплоизолятора. Для этого к лагам с нижней их стороны прибивается фанера или доска, можно даже ту, что уже была в употреблении.

Настил чернового пола

Поверх фальшпола уложите слой пароизоляции, только выбирайте специальные защитные пленки, а не обычную полиэтиленовую, так как применение последней приведет к образованию конденсата из-за перепада температур. Следующим слоем настелите либо минеральную вату, либо пенополистирол , либо любой другой материал, благо выбор сегодня огромен.

Укладка теплоизоляции

Не забудьте и про компенсационную ленту, которая приклеивается по всему периметру помещения. Ее предназначение — защитить пол от сезонных расширений.

Схемы монтажа водяного теплого пола

Схема укладки трубы теплого пола может выполняться «змейкой», «улиткой» или быть комбинированной.

Укладка водяного контура змейкой является самым простым. Осуществляется он петлями. Такая схема монтажа оптимальна в комнате, поделенной на функциональные зоны, в которых планируется применять различные режимы температур.

Когда первая петля монтируется по периметру помещения, а внутри него пускается одинарная змейка, то половину площади будет достаточно прогревать горячая вода. В другой части комнаты станет циркулировать остывший теплоноситель. Поэтому в ней будет прохладно.

Используется и еще одна разновидность такой схемы — двойная змейка. При ней подающие и обратные водяные ветки идут по всей комнате рядышком.

Третья вариация подобной схемы — распределение витков угловой змейкой. Она применяется в угловых комнатах, когда внешними являются две стены.

Витки змейки можно устанавливать равномерно. Однако изгибы водяных петель в этом случае будут сильно изогнуты.

Достоинство схемы — раскладка трубы теплого пола змейкой простая. Ее легко спланировать и смонтировать.

Минусы:

• перепад температур в одной комнате;
• изгибы трубопровода излишне крутые, что при малом шаге укладки может вести к изломам.

Установка водяного пола улиткой называется также «ракушкой» или «спиралью». При этой схеме подающие ветки и обратные, монтируются по всей площади комнаты и идут по спирали параллельно друг дружке. Монтаж осуществляется от периметра стен к середине помещения.

Подающая ветка в центре помещения завершается петлей. От нее параллельно монтируется своими руками обратка и проходит от середины комнаты по ее периметру дальше к коллектору. Когда в помещении есть холодная внешняя стена, вдоль нее можно уложить двойную улитку.

Укладка труб теплого пола улиткой обладает такими достоинствами:

1. Помещение прогревается равномерно.
2. Гидравлическое сопротивление в системе невелико.
3. Установка ракушки требует меньшего расхода материалов, чем змейки.
4. Изгибы витков получаются плавными, благодаря этому шаг меж витками можно делать меньше.

Минус улитки — сложное планирование и трудоемкий монтаж.

Не у всех комнат прямоугольная конфигурация, также в помещении может быть две внешних холодных стены. Чтобы там было тепло, можно использовать комбинированную укладку контуров своими руками.

Чтобы вдоль внешних стен комната грелась сильнее, петли подающих труб размещаются там. Монтировать их лучше всего почти под углом в 90º друг к другу.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения.

КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно! При нагреве многие синтетические материалы могут выделять вредные испарения.  Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.  Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу

 Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

О достоинствах и недостатках водяных полов

Водяные полы могут обладать следующими недостатками:

1. Если материал некачественный, может прорвать трубы
2. Высокая стоимость монтажа и его трудоёмкость
3. Возможность строительства таких полов предусматривается только на стадии строительства коттеджа или дома. Установка обойдётся очень дорого, если все инженерные системы уже смонтированы.

Но есть в этой системе достоинства:

1. По сравнению с другими тёплыми полами, затраты на эксплуатацию в этом случае гораздо ниже. По сравнению с электрическим полом, спустя пять первых лет эксплуатации, обслуживание водяного пола и уровень расходов на монтаж в два раза меньше.
2. С санитарно-гигиенической и экологической точки зрения эта система абсолютно безопасна.

Можно сравнить эти характеристики с параметрами электрических тёплых полов:

1. Они генерируют электромагнитное излучение, которое может быть не очень полезным для здоровья.
2. Расчёты по мощности нужны максимально точные. Если это требование не соблюдать — возникнет плохая теплоотдача кабеля, или перерасход энергии. Появляется опасность возгорания и перегрева.

Но, учтите также следующее:

1. Устройство такого пола обойдётся достаточно дёшево
2. Проще управлять работой электрического пола. Терморегулятор выполняет все функции по поддержанию заданной температуры в помещении.
3. Сложной системы конвекторов для подключения труб не требуется.
4. Монтаж достаточно прост, можно решить этот вопрос и во время обычного ремонта квартиры.

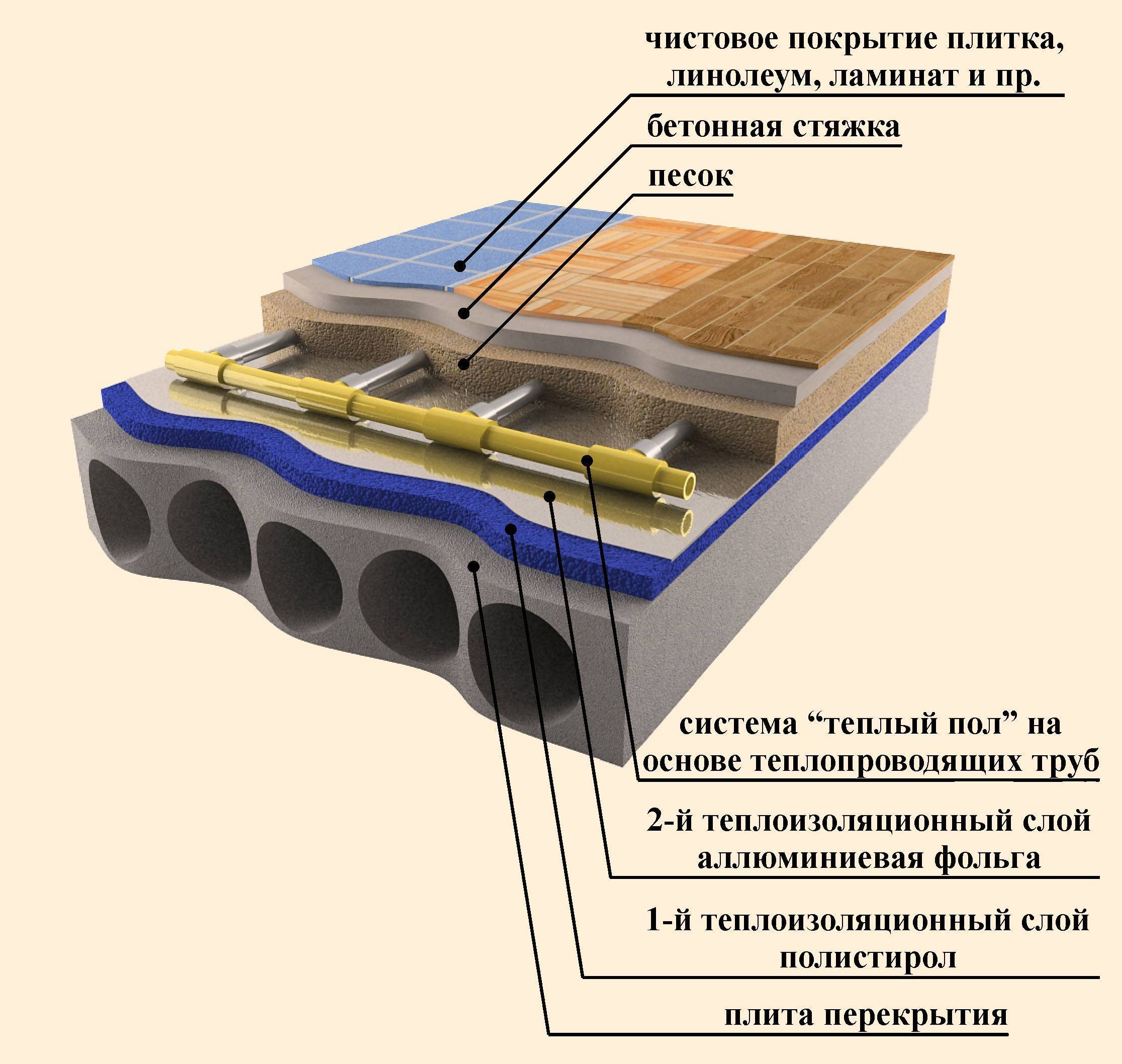

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

4. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

5. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки

6. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Видео: водяной теплый пол в квартире

https://youtube.com/watch?v=c6yhGIpp2sk

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.
