Виды греющих плинтусов

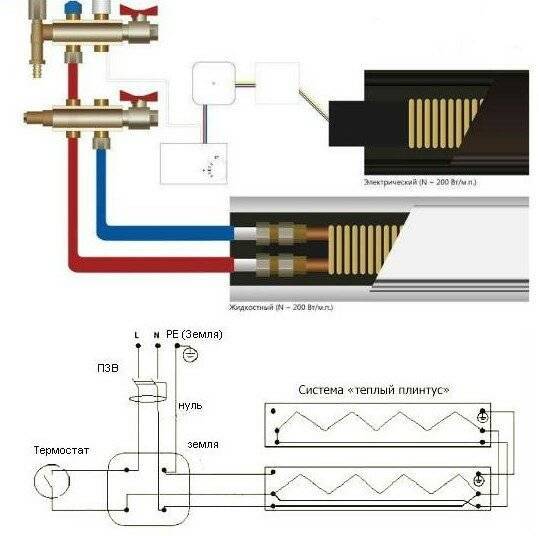

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.
Одна из самых незаметных систем отопления — теплый (греющий) плинтус
Устройство отопления с водяным теплым плинтусом
Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.
Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя
Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого
Потому подбирать котел или строить систему надо исходя из этого
Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры
Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.
Способ подключения
Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.
Лучевая схема подключения выглядит примерно так
Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.
Особенности монтажа
При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.
В смонтированном состоянии очень привлекательно
Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.
Электрический теплый плинтус
Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.
Общее устройство греющего плинтуса
Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.
Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.
Водяной тёплый плинтус
Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.
Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.
В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.
Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.
В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.
Конструкция водяного конвертера
Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.
Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.
Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.
Принцип функционирования водяных плинтусов
Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.
Холодный воздух поступает через нижний паз корпуса плинтуса.
Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.
Монтаж плинтусной системы водяного отопления
В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:
После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.
Испытание смонтированных плинтусов
Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.
В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.
Облицовка плинтусов
Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.
Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.
Время чтения: 7 минут Нет времени?
Л юбая система отопления должна быстро и равномерно обогревать объем помещения. Привычные радиаторы справляются с этой задачей хуже всего, поэтому им на смену приходят альтернативные варианты расположения нагревательных элементов. Самый экономичный и простой с точки зрения монтажа – электрический теплый плинтус. Он удобнее теплого пола, теплых стен и потолка, так как его монтаж можно осуществить, не затрагивая и не разрушая существующую отделку. Принципы работы, преимущества и недостатки плинтусного отопления описаны в данном материале.
Электрический теплый плинтус
Подключение к системе отопления
Как и для любого обогрева вам понадобится элемент, играющий роль терморегулятора. Обычно это коллектор с регулировочными вентилями.
С их помощью можно полностью или частично закрывать подачу теплоносителя. Существуют как ручные, так и автоматические вентили.
В последних в качестве закрывающих элементов используются термостаты и сервомоторы.
Каждую комнату желательно подключать от своего контура.
Для подключения подводящих трубок к коллектору обрежьте их на необходимую длину. Далее развальцуйте и вставьте затяжную гайку. Потом стопорное кольцо и фитинг.
Подведите все это дело к разъему коллектора и затяните гайку
Обратите внимание, на коллекторе должна присутствовать система воздухоудаления
Краны Маевского здесь не используются. Требуются автоматические воздухоотводчики.
Первый греющий модуль соединяется с коллектором посредством трубок и фитингов аналогично. Здесь главное запомнить, что нижняя трубка – это подача. Верхняя – обратка.
Трубки лучше всего использовать из сшитого полиэтилена. Диаметр трубы – 16мм или 20мм. Резьба на соединениях – ½ дюйма.
Если у вас система повышенного давления, то тогда понадобятся медные или стальные трубы. Рабочее давление системы – 15кгс/см2.
После монтажа или пайки всех стыков, заполняете систему водой и проверяете на отсутствие течи. Если есть возможность проверки всех стыков и соединений под давлением, то знайте, что максимально допустимое опрессовочное давление – 23кгс/см2.
В погонном метре стандартного модуля умещается 0,19л жидкости.
Если все нормально и замечаний нет, защелкиваете на плинтусе верхнюю декоративную планку и наслаждаетесь удобным и функциональным отоплением.
https://youtube.com/watch?v=Llhnu8mVqWk%3F
Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа
Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.
Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору .
Плинтусный электрический конвектор Techno
Устройство
Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.
Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.
В сравнении с обычными электрическими конвекторами , которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.
Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:
- Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
- Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.
Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.
Плинтусный конвектор сконструирован из:
- пластины из металла, она крепится к стене на расстоянии 1,5 см;
- двух труб, предназначенных для нагрева;
- соединительных элементов и креплений, которые располагаются в углах помещения;
- внешней фасадной части.
Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.
Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:
- площадь помещения;
- длина конвектора ;
- мощность;
- климат местности, в которой вы проживаете.
Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2
Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:
- вес;
- размер;
- мощность прибора;
- устройство теплообменника;
- присутствует ли электронный термостат , который позволяет поддерживать температурный режим с максимальной точностью;
- оборудован ли встроенным стабилизатором электрического напряжения.
Достоинства и недостатки
Плинтусный электрический конвектор Мегадор
Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:
- Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
- Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
- Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.
Однако при наличии явных плюсов, выделяются и некоторые недостатки:
- в большинстве своем плинтусные электрические конвекторы дорого стоят;
- обладают невысокой мощностью.
Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.
Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:
- В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
- На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
- Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
- Устанавливается терморегулятор, к нему впоследствии подключается вся система.
- Когда монтаж завершен, обязательно проверьте всю систему.
- И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.
В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.
Производители
Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.
ТОП-4 теплых плинтусов, представленных на рынке
Этот рынок пока не характеризуется огромным ассортиментом продукции, но выбрать есть из чего.
Несколько советов
- Длина водяного контура в комнате не должна превышать 15 метров, если потребуется больше – следует прибрести 4 автономные части для минимизации теплопотери.
- Эффективность прибора уменьшается, если скрыть его за мебелью. При установке следует оптимально использовать свободное пространство.
- Не стоит приобретать наклейки для имитации дерева или камня. Они значительно уменьшают теплоотдачу. Лучше сразу купить панели с необходимым рисунком.
Несколько советов по установке
- На стену перед монтажом отопителя нужно наклеить изоляционную ленту класса В1. Она станет дополнительной противопожарной защитой.
- Крепежи для электроплинтусов устанавливаются с шагом в сорок сантиметров.
Соединения плинтусов производятся с использованием термостойкого кабеля
Все используемые кабели и соединения должны иметь высокий класс термостойкости – не менее В1.
Область применения, цены, производители
Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.
Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.
На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.
Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены
По названиям и странам производителей примерно так:
- Хемо Термборд — Австрия
- Best Board (Бестборд) Австрия
- Термаскерт — Англия
- Термия — Украина
- Аврора — Украина
- Мистер Тектум — Россия
- КЗТО — Россия
Водяное плинтусное отопление
Основные составляющие такого плинтусного отопления — плинтусные радиаторы отопления, распределительный коллектор, а также трубки из пластика, который не пропускает кислород.
Систему плинтусного отопления подключить можно к центральному отоплению в том случае, когда температура теплоносителя составляет не более 85°С, а давление – не более 3 атмосфер. Выдержать такие параметры нужно во избежание так называемого гидравлического удара. При монтаже отопления также следует обязательно учитывать такие рекомендации:
- Предпочтительнее применять именно медные трубки вместо обычных пластиковых.
- Можно использовать теплообменник, который принимает тепло от центрального отопления, и встраиваемый с помощью особых пластин из меди.
- Смонтировать термостаты к каждому из радиаторов.
- Можно установить специальный сервопривод на специальном распределительном коллекторе.
- Установить циркуляционный насос, термометр и манометр.
Описание
Под общим названием скрывается несколько сильно отличающихся друг от друга систем отопления.
Их объединяют:
- Расположение. В отличие от традиционных радиаторов и конвекторов, они монтируются вдоль примыкания стены к полу. Вы совершенно правы — на месте плинтуса, что и дало им название;
- Габариты. Плинтус высотой в полметра выглядел бы по меньшей мере странно, не находите? Высота наших приборов ограничена диапазоном 120-180 мм, глубина (максимальное расстояние от стенки) варьируется от 10 до 60 мм.
Ключевая особенность — компактный размер.
Рабочая температура всех нагревателей лежит в диапазоне 60 — 90С.
Принцип функционирования системы плинтусного отопления
В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.
В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.
Принцип работы плинтусного отопления
Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.
Монтаж системы плинтусного отопления самостоятельно
Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:
- монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
- монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
- подключение системы к магистрали отопления. Для этого служит коллектор распределения;
- проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
- закрытие декоративной панелью.
Монтаж теплого плинтуса
Преимущества плинтусного отопления
К положительным свойствам плинтусного отопления можно отнести такие моменты:
- отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
- наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
- тепло распределяется равномерно;
- тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
- удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
- быстрый монтаж;
- нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
- все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
- благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.
Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью
Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат
Недостатки плинтусного отопления
Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:
- достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
- нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
- радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
- помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.
Отопление плинтусного типа не отличается большой декоративностью
