Кабель каналы для электропроводки: разновидности

Виды кабель-каналов, размеры и их характеристики

Советы по монтажу углов и стыков кабель-каналов

При использовании специальных аксессуаров места прохождения пластиковыми кабель-каналов внешних и внутренних углов стен или пола закрываются, соответственно, внешними и внутренними уголками, эстетично вписываясь в интерьер помещения. Стыки коробов можно подрезать с небольшими отклонениями от прямых углов и прямолинейности реза, если применять соединители, скрывающие места соединений секций.

При отсутствии элементов заводского исполнения угловые переходы можно выполнить следующим образом:

1. Для прохождения внутреннего угла необходимо:

• в месте изгиба трассы сделать надрезы по боковым сторонам короба глубиной разрезания до уровня пластикового основания;
• согнуть короб под нужным внутренним углом;
• установить короб на месте перехода и прикрепить его на стене одним из ранее описанных способов (в зависимости от материала стены);
• закрыть короба отрезками крышек.

2. Для монтажа по внешнему углу короб подрезается и фиксируется по аналогии с работами для внутреннего угла. Однако на крышке делаются надрезы под углом 450 с центром угла на линии изгиба.

Применение кабель-каналов при обустройстве домашней и цеховой электропроводки значительно упрощает проектирование и прокладку кабельных сетей, ускоряет монтажные работы и позволяет повторное полноценное использование проводов и кабелей после демонтажа проводки.

Способы использования кабель-каналов для прокладки открытой электропроводки

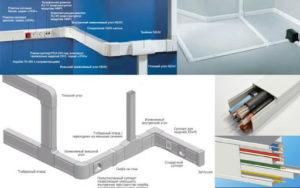

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже  информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

короб для проводов настенный с двухсторонним и односторонним замком;

Установка настенного канала

• напольный плинтус с отдельными секциями для слаботочных проводов;
• потолочный материал;
• конструкции кабель-каналов на пол с защитой от механического воздействия;
• гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Размеры кабель-каналов: как выбрать?

Размер подбирается исходя из технических требований к монтируемой электропроводке. Но размер следует выбирать таким образом, чтобы проложенные внутри провода не занимали более 30 – 40% всего объема канала. Это необходимо для обеспечения нормального теплоотвода от греющейся проводки. Это актуально для кабелей любого сечения, даже если речь идет об 1,5 мм2 медного провода, используемого для прокладки освещения с низким коэффициентом энергопотребления – и в этом ситуации важен теплоотвод. В противном случае кабели будут буквально нагревать соседние жилы, что снизит допустимый срок эксплуатации проводов (изоляция быстрее износится и начнет рассыпаться).

При покупке широких штроб рекомендуется обращать внимание на надежность замков крепления заглушек — они являются уязвимым местом

Таким образом, для прокладки канала на два провода 3х2,5 и один провод 3х1,5 мм2 следует выбирать кабель-канал размера порядка 26 на 10 мм. Все подобные расчеты выполняют ещё на этапе планирования монтажа электропроводки, а не непосредственно в магазине уже во время покупки пластиковых или металлических штроб.

Также специалисты рекомендуют по возможности не использовать гибкие каналы, заменяя их на жесткие. А в тех местах, где необходимо сделать переход, монтировать пластиковый короб. Это и удобней, так как будет предоставлен простой доступ к кабелям, и надежней – сломать провод не получится, так как монтаж всегда будет выполняться под прямым углом с клемными переходами. Но и слишком большие кабель-каналы монтировать с огромным запасом свободного объема тоже не следует: это не лучшим образом скажется уже на сформированном дизайне интерьера, а вместе с этим коробы собирают на себе пыль – их регулярно приходится протирать. И чем больше их объем, тем больше пыли на них будет собираться.

Система наблюдения. Провода, кабель для передачи сигнала закрыты гибким каналом

Особенности открытой проводки в коробе

Открытая проводка с использованием электротехнических коробов прельщает легкостью монтажа, ремонта и простотой проведения текущей ревизии состояния кабельных линий внутри короба.

Обратите внимание! Монтаж скрытой проводки по своей сути сопоставим с капремонтом всего помещения. На время замены элементов скрытой проводки помещение фактически непригодно для работы и даже пребывания в нем из-за клубов пыли, образующихся при вскрытии ранее заделанных штроб

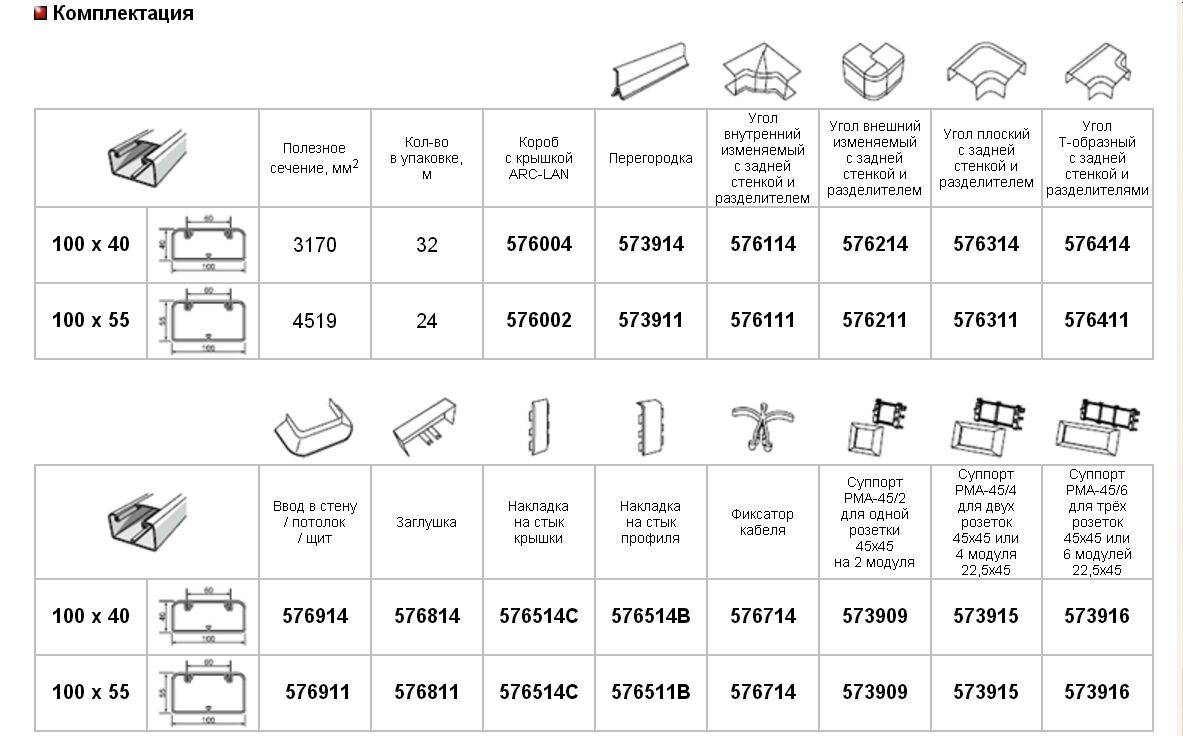

Промышленностью выпускаются наборы аксессуаров для кабель-каналов, при помощи которых монтируется кабельная трасса внешнего типа, дублирующая очертания стен, пола и потолка помещения.

В процессе эксплуатации кабельных линий при необходимости ремонта или замены электропроводки, уложенной в короба, достаточно снять крышку и выполнить требуемые работы. Важным преимуществом открытой проводки в кабель-каналах является возможность укладки дополнительных проводов и кабелей в уже проложенные короба без проведения отделочных работ.

Миниконструкции

Такие короба применяются для укладки телевизионного или телефонного провода. Они отличаются меньшими размерами. Ширина варьируется в пределах 10-100 мм, а высота 10-60 мм. При этом можно подобрать модели с разными комбинациями габаритных параметров. Для вывода лотка на угол производится распил конструкции и перегиб под заданным углом.

• Перфорированный кабельный лоток: характеристики

• Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников

• Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы

Конструкция

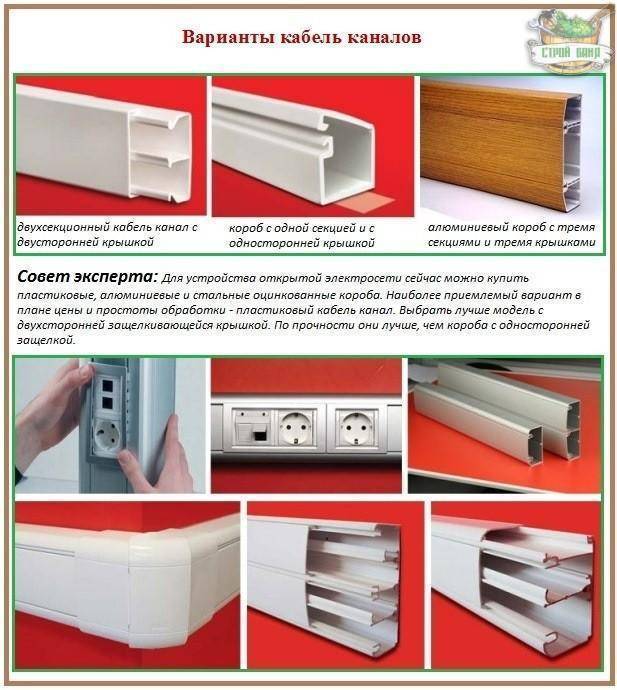

Выпускается несколько типов кабель-каналов:

1. открытые или с открывающейся крышкой. Их еще называют «коробами» или «лотками». Наиболее популярны, поскольку обеспечивают доступ к проводу в любом месте;
2. глухие жесткие. Выполнены в виде трубы. Крепятся хомутами и чаще всего вмуровываются в стену: это дает возможность заменить перегоревший кабель, не вскрывая штробы;
3. глухие гибкие:
   • гофрированные. Пластиковые гофры герметичны, потому защищают кабель от влаги и могут применяться даже под водой. Стальные — прочнее, но не герметичны, поскольку изготавливаются путем спирального скручивания оцинкованной ленты. Применяются гофрированные кабель-каналы на неровных поверхностях и на участках с большим числом поворотов;
   • цепные (траки). Состоят из нескольких коротких жестких элементов, соединенных друг с другом шарнирно. В основном применяются для подключения станков и другого оборудования на производстве.

Кабель-каналы с открывающейся крышкой делятся на разновидности по ряду признаков. Один из них — форма сечения.

Вариантов достаточно много:

1. П- и Ш-образные. Самый востребованный тип. Крупноразмерные короба называют «парапетными», небольшие — мини-коробами. У Ш-образных внутреннее пространство разделено перегородкой на две секции, что позволяет отделять слаботочные линии (интернет, видеонаблюдение, домофон) от силовых. Есть модели со съемной перегородкой. Для нее в корпусе предусмотрены пазы;
2. овальные. Предназначены для монтажа на полу. Так провода прокладывают в крайнем случае, когда нет возможности подобраться к электроточке по стене. Например, для подключения розеток на островном кухонном столе. Овальная форма придана изделию для того, чтобы при ходьбе за него не цеплялись. Еще отличительная черта — повышенная прочность (увеличена толщина стенок);
3. треугольные (электротехнический плинтус). Как ясно из названия, укладываются в углу между полом и стеной. Внешне похожи на обычный плинтус, но внутри содержат полость для кабелей. Такой короб наиболее предпочтителен, поскольку он не портит интерьер;
4. угловые. Подобный кабель-канал можно было бы назвать «электротехническим багетом», но такое наименование за этими изделиями почему-то не устоялось. Крепят их в углу между стеной и потолком. Конструктивно угловой короб похож на электротехнический плинтус, но имеет два существенных отличия: небольшой размер и менее прочная стенка;
5. лестничные. Напоминают приставную лестницу с перекладинами и применяются на производстве для прокладки тяжелых магистралей из многих кабелей. Такие лотки крышками не оснащаются.

Это основные формы. Также выпускаются дизайнерские короба — полукруглые, многоугольные и т.д.

Следующий отличительный признак – тип стенки:

1. сплошная. Это обычный вариант, наиболее распространенный;
2. перфорированная. Смотрится менее привлекательно, чем предыдущий, потому применяется в производственных помещениях, монтажных шкафах и пр. Но имеет ряд достоинств: низкая стоимость (за счет небольшой материалоемкости), меньший вес, интенсивное отведение тепла от проводов. Короб с перфорацией проще крепить (отверстия уже имеются);
3. проволочная. Лотки из проволоки — самые дешевые. Но главное их достоинство состоит в том, что они не собирают на себе пыль. Их применяют на складах и подобных объектах, где довольно грязно.

Кабельные каналы различаются и по назначению.

Наряду с электротехническими, выпускают короба для светодиодных лент, у них две особенности:

• прозрачная крышка;
• площадка в корпусе, установленная под углом 45 градусов.

СД-ленту наклеивают на площадку и закрывают крышку, после чего короб превращается в светодиодный светильник. Лента надежно защищена, потому такую подсветку применяют даже на днище автомобиля.

Защелка крышки тоже имеет несколько вариантов. Наиболее долговечен двойной замок.

Выбираем кабельканалы для электропроводки

Выбор коробов, предназначенных для помещения электрики основывается не только на разновидностях конструкции, но и еще на некоторых факторах. Разумеется, перед покупкой хозяин должен точно знать какого размера ему необходимо защитное приспособление. В торговых точках обычно не разрезают каналы на нужные вам габариты, поэтому лучше взять приспособление с небольшим запасом.

Для планировки распределения кабелей дома лучше использовать пластиковые или легкие металлические короба. Подбирая их под основной цвет своего интерьера, придется заранее заказать конструкции, так как помимо белых кабельканалов вы навряд ли найдете подходящий по оттенку именно вам.

Что сказать по поводу габаритов конструкции? Важно, чтобы внутри короба было достаточно пространства для помещения определенного количества кабелей, а лучше, — если останется некоторый запас

Наличие фурнитуры к кабельканалу — это обязательное условие

На месте покупки сразу обратите внимание, чтобы все заглушки, монтажные крепежи и замки были на месте. Попробуйте замок короба на эффективность работы: он должен легко открываться без любых приспособлений

Плюсы и минусы электропроводки в кабель-канале

Использование электротехнических лотков сопровождается следующими положительными моментами:

1. Монтаж выполняется с применением минимального количества инструментов.
2. Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
3. Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
4. Можно без проблем добавить точки подключения.

Единственным не очевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.

Лучшие пластиковые короба для электропроводки: как выбрать размер и тип короба для монтажа проводки

Короб пластиковый для кабеля и проводки: как выбрать размер и тип короба для монтажа проводки

Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации

Монтаж открытой электропроводки и обзор возможных ошибок

Прокладка провода в кабель канале и установка розеток и выключателей

Заземление кабельных лотков: требования, нормы, инструкция

№9. Особенности монтажа кабель-каналов

Установка кабель-каналов – процедура несложная, и если вы осмелились своими руками делать электропроводку, то монтаж коробов особой проблемой не станет. В общих чертах этот процесс проходит таким образом (более подробно – на видео):

• кабель-каналы располагают только вертикально или горизонтально, что неудивительно, учитывая требования, выдвигаемые к монтажу электропроводки. Наклонные участки разрешается делать на лестницах и мансардных этажах;
• кабель-канал фиксируется на крепежи или липкую ленту/клей. Способ с саморезами более универсальный, только учтите, что для гипсокартона и пеноблоков понадобится специальный крепеж. Лучше выбирать саморезы с большими шляпками, в противном случае пластиковый короб может деформироваться. Саморезы устанавливают с шагом 30-50 см, при достаточно кривых стенах можно уменьшить шаг до 20 см, а при идеально ровных – увеличить до 60-70 см. Сначала отверстия необходимо сделать в лотке канала, потом приложить его к стене, отметить на ее поверхности точки крепления, просверлить отверстия в стене, установить заглушки и только потом переходить к монтажу дюбель-гвоздей;
• если сверлить стену не хочется, можно приклеить канал на клей или двухсторонний скотч. В этом случае к основанию выдвигаются повышенные требования: оно должно быть гладким, ровным и обеспыленным;
• производить подрезку лучше отдельно на лотке и крышке, но наметить линию реза надо, когда крышка установлена на лоток. Для резки можно использовать пилу по пластику или острый нож, края обрабатываются наждачной бумагой. Металлический короб подрезают ножовкой по металлу;
• после того, как лоток канала установлен, начинают прокладку проводов, а потом закрывают крышку короба.

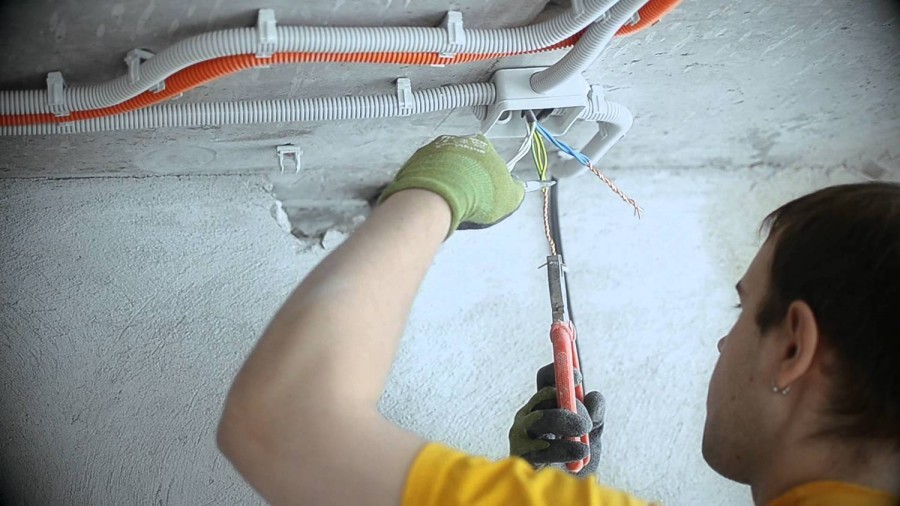

Напоследок отметим, что провода можно спрятать в гофрированные и армированные трубы из ПВХ и металла, но используются они зачастую для защиты проводов в штробах. Применимы они и для наружной прокладки проводки, когда эстетический результат проделанных работ не имеет большого значения. Метки:Электричество

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

К общим рекомендациям относят:

• расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
• от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
• горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

Характеристика кабельных каналов

Как показывает практика, металлические модели изделий намного качественнее, чем пластиковые аналоги. Для их производства используется 2 материала:

• оцинкованная сталь;
• анодированный алюминий.

Металлические кабельные каналы легко выдерживают огромные нагрузки.

Короба из первого материала имеют огнеупорные свойства. Их применяют при оборудовании системы видеонаблюдения, оповещения. Стальные конструкции обеспечивают защиту проводам от внешних повреждений, нежелательного воздействия электромагнитного излучения. Стоимость таких моделей намного выше, чем подобных пластиковых.

Обратите внимание! Металлические короба больше всего подходят для помещений с высокой степенью пожарной опасности. Лоток оцинкованный

Лоток оцинкованный

Кабель-каналы из анодированного алюминия защищают проводку от электромагнитного излучения. Такой материал обладает значительной устойчивостью к огню, внешнему механическому воздействию. К тому же он достаточно практичен, долговечен.

Алюминиевый кабельный короб

Достоинства металлических изделий:

• высокая пожарная безопасность;
• простота установки;
• огромный выбор цветов;
• предусмотрена крышка с надежной защелкой.

Дополнительно стальной короб ударопрочный, не боится перепадов температуры и влияния прямых солнечных лучей.

Для каких целей необходима прокладка кабель канала

Электрические сети, созданные с помощью монтажного короба, отличаются:

• мобильностью;
• гибкостью инсталляции;
• дешевизной монтажа;
• повышенной электро- и пожаробезопасностью;
• эстетичным внешним видом.

Использование электрокороба особенно выгодно в помещениях, где уже сделан ремонт. Для крепления основания пластикового канала не нужно нарушать наружную отделку стен.

Монтажный короб используется для защиты и изоляции внешних проводов в многоквартирных зданиях, частных домах, различных промышленных объектах.

Чаще всего настенный и напольный пластиковый короб используют для подключения электричества, интернета, кабельного телевидения, при установке домофонов. Он подходит для изоляции наружной электропроводки в помещениях с повышенной влажностью. Его можно монтировать в ванной комнате, если хозяевам хочется сохранить нетронутой керамическую плитку на стенах.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

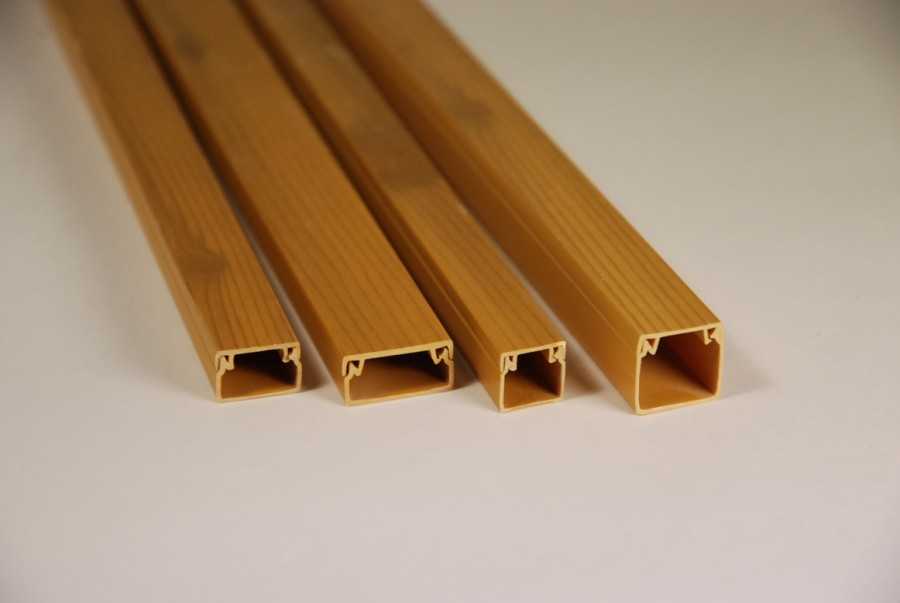

Цветовые решения

Наиболее популярный материал корпуса канала — ПВХ, и не случайно именно этот материал выбран для него. Во-первых, он не дорог, во-вторых прочен, в-третьих диэлектрик, наконец ему нипочем грызуны. В процессе монтажа канал удобно отрезается резаком под требуемую длину и хорошо гнется если нужно. Типоразмер выбирается под любой объем проводов, а цвет — под интерьер.

На сегодняшний день вы можете заказать любой подходящий под интерьер комнат окрас коробов. Для офисов подходит белый цвет, для квартиры или для деревянного загородного дома — можно и под дерево. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб.

Рассчитайте объем с запасом, чтобы проводам «было относительно просторно», выберите цвет, оцените длину стандартных кусков. Обычный размер куска профиля идет 2 метра. Предусмотрите запас по объему, может быть в будущем потребуется добавить проводов — пусть будет побольше места.

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Монтаж кабель канала

Крепление электромонтажных лотков следует производить аккуратно, особенно это касается открытых стен и потолочного пространства. Обязательно учитываем материал поверхности. Металл предварительно сверлят в месте монтажа, для фиксации используя саморезы с мелким шагом. Для бетонных перекрытий и кирпичной кладки нужно приобрести ударные дюбеля, в гипсокартонных плитах и дереве применяют саморезы по дереву.

Советы по монтажу кабель каналов:

1. Независимо, используется кабель канал алюминиевый или пластиковый, предварительно произведите на поверхности стен разметку.
2. Прокладывайте проводку в доме с учетом особенностей интерьера.
3. При необходимости произведите сверление в поверхности, исключение – гипсокартон и дерево.
4. Пластиковые короба можно к металлу крепить жидкими гвоздями после обезжиривания поверхности.
5. Между крепежами интервал оставляем 40-50 см.
6. В местах соединения используют тройники, заглушки, уголки, другую фурнитуру.
7. Для фиксации проводов внутри канала следует применять проволоку или пластиковые стяжки.
8. Монтаж кабель каналов в оклеенных обоями комнатах производят на финальной стадии поверх декоративного материала, чтобы исключить трудоемкую подрезку полотна в местах крепления трассы.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

• клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
• обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
• ждем, пока оставшийся на стене клеевой след загустеет;
• устанавливаем канал на место и с усилием прижимаем;
• опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.
