Типы перекрытий для домов из пенобетонных блоков

Раствор для укладки плит перекрытия

Какие данные учитывают при расчете?

Существует довольно много факторов, влияющие выбор ширины пенобетона. Строительство любого дома по градостроительным нормам должно проводится по проекту, которому предшествуют геологические изыскания на планируемой площадке строительства.

Они позволяют с перспективой установить поведения грунта в зоне расположения жилого дома. Эти изыскания ложатся в основу расчета всех конструктивных элементов объекта.

На толщину конструкций также влияют:

1. Этажность объекта, по норме не должны быть меньше 1/25 высоты дома.
2. Климатические характеристики.
3. Санитарные требования по изоляции звука.
4. Теплопроводность материала.
5. Тип конструкции — несущая или не несущая.
6. Вариант установки — наружная или внутренняя.

Строительство домов из пеноблоков

2 Технология кладки пеноблоков

Даже при использовании клея, первый ряд блоков нужно укладывать на песчано-цементный раствора, при этом поверхность фундамента должна быть покрыта рулонной гидроизоляцией. Первоначально необходимо усадить на раствор угловые блоки, далее натягивается причальный шнур и по нем продолжается кладка всего первого ряда.

Кладку необходимо постоянно проверять уровнем и выравнивать резиновой киянкой при наличии даже минимальных отклонений. Армированию подлежит каждый 4-ый ряд кладки, для этого можно использовать как сетку, так и обычную металлическую либо стеклопластиковую арматуру.  Прутки арматуры закладываются в проделанные на поверхности кладки штробы, которые заполняются кладочным клеем.

Нанесение клея специальным ковшом

В обязательном порядке необходима заливка монолитного армопояса в местах монтажа междуэтажных перекрытий и кровли. Проще всего своими руками сделать армопояс используя специальные U-блоки с внутренней полостью. В таком случае процесс монтажа армопояса сводится к укладке блока, размещению в нем арматурного каркаса и заливки полости бетоном.

Необходимость формирования армопояса обуславливается низкой устойчивостью пенобетона к точечным нагрузкам. Армпояс равномерно распределяют нагрузки от перекрытий и кровли по всей стене, препятствуя ее деформациям. Если ведется строительство одноэтажного дома, то под легкую кровлю на деревянных стропилах можно обустроить армопояс из кирпича. Толщина армпосоясов обеих типов должна соответствовать толщине стены, высота — от 15 до 20 см.,

Схема кладки пеноблоков

Чтобы выполнить кладку стен из пеноблока правильно, руководствуйтесь следующими рекомендациями:

• кладочный клей необходимо замешивать маленькими порциями, которые будут использованы в течении 30-60 минут;
• 2-ой и все последующие ряды кладки нужно делать с перевязкой в пол блока;
• оптимальный температурный режим для работы составляет 5-25, если температура выше, то пенобетон потребуется увлажнять;
• для нанесения кладочного клея удобно использовать специальный зубчатый шпатель, который позволяет формировать ровные, одинаковые по толщине швы по всей длине кладки;
• при необходимости пеноблок можно подгонять по размеру, распиливая его обычной ножовкой;
• обзаведитесь отвесом, он поможет вам точно проверять вертикальность кладки, что нужно делать на каждом 3-ем ряду стены.

Армопояс на пеноблок

Основными ошибками, которые допускают неопытные застройщики при работе с пеноблоком, являются:

1. Проведение работ в условиях дождя либо при температуре ниже -10.
2. Использование чрезмерно жидкого раствора — пенобетон является пористым материалом, он может впитать из раствора воду, препятствуя тем самым его нормальному отвердеванию.
3. Небрежная проверка уровня первого ряда кладки, от которого непосредственно зависит ровность всей остальной стены.
4. Игнорирование очистки поверхности пеноблоков от пыли, ухудшающей адгезию материала с кладочным раствором.
5. Отсутствие армирования, что ослабляет конструкцию в целом — при сдвигах грунтах на стенах дома могут возникнуть трещины, деформироваться оконные и дверные проемы.

Для кладки внутренних стен лучше использовать специальные перегородочные пеноблоки. Толщина таких изделий варьируется в пределах 50-150 мм. Внутренние перегородки, не являющиеся несущими, можно не армировать. Также нет необходимости в монтаже армопояса, достаточно просто оставить между поверхностью кладки и потолком зазор в 1-2 см и заделать его монтажной пеной по истечению 2-ух суток после монтажа стены.

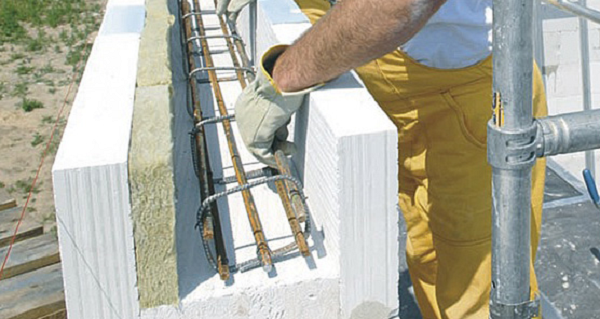

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Создание утепления

После завершения работ по формированию межэтажного перекрытия, нужно уложить слои гидроизоляции и слой изоляции тепла.

Для этого:

1. Формируют поперечины, необходимые для фиксации обшивки. Рекомендуют использовать брус 50×50 мм, поверх которого закрепляют щиты из досок.
2. Обшивают низ брусков гипсопрокатом или древесно-стружечной плитой, для данных материалов характерен малый вес и их легко обработать во время отделки.
3. Укладывают пенополистирол или минвату на щиты для сохранения тепловой энергии и поглощения шумов. Чаще всего толщина изоляции – 100 мм, но эта величина может быть и выше, если это перекрытие с подвалом или с чердаком.
4. Выкладывают пароизоляцию (в случае использования минваты), что позволяет предохранить утеплитель от влаги.
5. Устанавливают лаги по материалу изоляции, промежуток не превышает 500 мм. По ним же крепятся доски пола.

Зазор, который остается между досками и слоем изоляции необходим для перемещения потоков воздуха, что позволяет защитить перекрытие от грибка и плесневения.

Газобетон и пеноблок: это одно и то же?

Начинающие строители очень часто задают этот вопрос. Сразу стоит отметить – это разные строительные материалы!

В основе газобетона, как и в пеноблоках, лежит цемент, песок и вода, но при этом в смесь, из которой делается газобетон, еще добавляется известь. И именно известь входит в химическую реакцию с прочими компонентами и активно выделяет водород.

Этот газ в сырой смеси приводит к образованию пористой структуры. Любой человек с первого взгляда сможет увидеть разницу внутреннего строения газобетона и пеноблока.

К тому же газобетон до получения готового продукта должен пройти обязательную термическую обработку, для чего ему необходимо находиться под давлением в течение двенадцати часов.

Исходя из этого, можно сделать вывод, что пеноблоки дешевле в изготовлении, и, следовательно, экономичнее при использовании в частном домостроении.

Сравнение пеноблока и газобетона

Перекрытия в доме из пеноблоков

Пеноблоки уже не первый год остаются одним из самых востребованных материалов для строительства домов. В чём же заключаются преимущества данного материала? Каким образом и где его использовать? Наука каждый день двигается вперёд. Практически каждый день производятся новые материалы, которые применяются в строительстве. Все они имеют свои особенности. Практически каждое новое поколение строительных материалов выигрывает у предыдущего по техническим, экологическим и экономическим характеристикам. Новые материалы дают нам возможность самим проектировать и возводить новые постройки не затрачивая при этом жизненные силы и средства.

Минусы дома из пеноблока

Дом из пенобетона дает усадку в 2-3 мм на метр погонный,
приступать к отделке можно только по истечению определенного срока (минимум
полгода). Усадка вызвана длительной реакцией между составными компонентами
раствора пенобетона.

Пенобетон отличается пористой структурой

Плюс пористости в том, что она сообщает пеноблоку низкую
теплопроводность, но усложняет процесс монтажа креплений в стену. Выход –
использовать специальные крепежи, предназначенные для пенобетона. Их цена
практически не отличается от стоимости обычного крепежа.

Требование к отделочному материалу

Для отделки стен применяются только специальные штукатурки и
краски.

Необходимость в армировании пенобетона

Арматура укладывается в районе проемов, также армируется
каждый 4-5 ряд блоков. Без соответствующего армопояса нет возможности надежно
установить перекрытия и стропильную систему.

Высока вероятность приобретения фальсификата

Дело в том, что сырье и оборудование для изготовления
пенобетона относительно дешевые, поэтому блоки часто изготавливают кустарным способом,
что чревато нарушениями в технологии производства и влияет на качество товара.

Прямая зависимость между показателями прочность/теплоизоляционные
свойства материала

С увеличением прочности (конструкционные марки D 1000-1200)
увеличивается показатель теплопроводности материала. И наоборот, пеноблок
изоляционный (марки D 300-500) не может использоваться в качества материала для
строительства несущих стен. Особенно, если речь идет о многоэтажном
строительстве.

Хрупкость пеноблока

С одной стороны, она обеспечивает простую обработку блока, с
другой снижается несущая способность материала.

Требования к расчету нагрузки на пенобетон

Необходимость тщательных расчетов толщины стен и перегородок
с учетом всех возможных нагрузок. Обычно стены возводят с запасом прочности.

Неэстетичный внешний вид дома из пеноблока

Дом, построенный из ячеистого бетона, часто отделывают
именно с целью устранить этот недостаток.

Необходимость устройства формообразующего фундамента

Т.е. такого основания для дома из пенобетонных блоков,
которое позволит нивелировать низкий показательно прочности на изгиб, которым
отличается пенобетон.

Не идеальная геометрия пеноблока

Приводит к тому, что каждый блок нужно шлифовать перед
укладкой, это несколько увеличивает время строительства.

Как видим, дом из пенобетона обладает как плюсами, так и
минусами. Поэтому, дать однозначный ответ, какими характеристиками будет
обладать дом, построенный из ячеистобетонных блоков, сложно. Все зависит от
качества самого материала, мастерства каменщика-кладочника, соблюдения технологии кладки пеноблока. Мастер должен свести негативные стороны дома из
пеноблоков к минимуму и не загубить те преимущества, которые сообщает дому
использование пенобетона.

Выбор оптимального варианта в зависимости от материала наружных стен

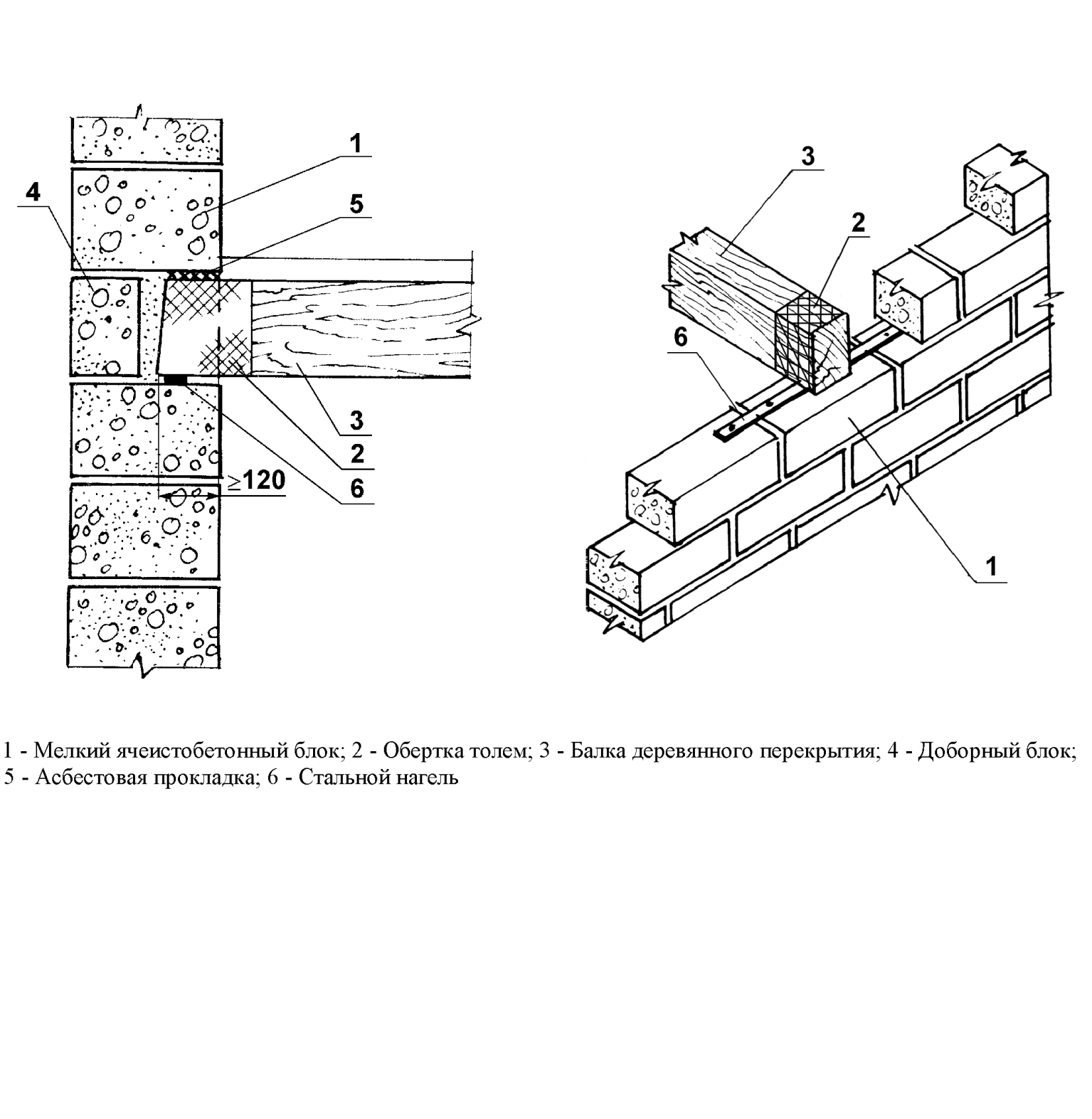

Перекрытия в деревянном доме выполняются чаще всего в виде балочных конструкций из бревен, профилированного или клееного бруса. Их сечение и шаг рассчитывают исходя из ожидаемой нагрузки:

Диаметр балки, мм	Расстоянии между ними при ширине пролета, см
В 3 м	3,5 м	4 м
5×16	80	60	45
6×20	125	80	70
10×10	60	45	35

При превышении длины помещения балки располагают поперек, верхним пределом является 5 м (при сечении не менее 6×20 см). При заполнении внутреннего пространства учитывается, что эта конструкция разделяет два жилых этажа, образование пара на нижнем неизбежно, как и влажностные нагрузки на верхнем (эксплуатация полов). Лучше всего в таких условиях себя проявляют многослойные разновидности, рекомендуемая последовательность (по направлении со стороны потолка): отделка (вагонка, штукатурка, блок-хаус) → выравнивающий лист гипсокартона → пароизоляционная мембрана → доски шириной от одного дюйма и выше → утеплитель или шумопоглощающий материал → два листа влагостойкой фанеры с прокладкой пробки внутри → закрепленный гидроизолирующий слой → напольное покрытие.

Перекрытия по деревянным балкам по своим характеристикам подходят для любых частных домов, вне зависимости от материала стен. Главное их условие – прогиб в пределах нормы. При необходимости их усиления увеличивают толщину досок, но следует помнить, что при этом неизбежно возрастает вес самой конструкции (при превышении этого показателя свыше 28 мм сокращают шаг балок, максимальный интервал составляет 50 см).

В зданиях из кирпича и камня допускается монтаж любого типа, включая заливаемую из бетона монолитную плиту. Оптимальным вариантом является готовая бетонная плита с круглыми пустотами, закрепляемая с помощью анкеров. При сомнении в несущей способности стен и повышенных требованиях к пожаробезопасности (которые не обеспечит дерево) лучшим считается междуэтажное сборно-монолитное перекрытие из газобетона. Его выбирают в коттеджах с мансардой, домах из пеноблоков или автоклавного газосиликата. К достоинствам относят хорошее энергосбережение.

Помимо отдачи предпочтения облегченным конструкциям в процессе монтажа выполняется ряд правил. Кладка проводится исключительно при наличии армопояса в верхней зоне этажа, у бетонных видов предусматривается дополнительная анкеровка стержнями металла вглубь не менее чем на 1,5 см. Оптимальные весовые характеристики в этом случае имеет дерево и облегченные сборные системы. Стальнопрофильные и монолитные ж/б перекрытия в доме из пеноблоков используются реже, при их выборе возрастают требования к армировке блоков, придется сделать цельный пояс из металла по всему периметру здания.

К закладке балок из металла прибегают при повышенной длине пролета. Такая ситуация возникает при отсутствии внутренних несущих стен, в малогабаритных коттеджах с настраиваемой мансардой и просто при строительстве домов с значительной площадью. Затраты на монтаж в этом случае большие из-за необходимости привлечения грузоподъемных машин, на материал – из-за высокой цены на металл и возрастания его расхода. Для размещения перекрытия между этажами используется двутавровый швеллер, рекомендуемый шаг варьируется от 60 до 100 см.

От чего зависит толщина стены

Ограждающая конструкция — сложное инженерное сооружение, на которое возложено много задач. Кроме защиты от дождя, ветра, мороза и солнечного излучения, она воспринимает нагрузку от перекрытий, кровли и всего того, что на них находится. Внутренние стены и перегородки разделяют пространство на помещения.

Необходимая толщина стены, которая обеспечит выполнение функций, зависит от следующих факторов:

Вида и свойств материала — прочности, теплопроводности, морозостойкости, устойчивости к разного рода нагрузкам, способа монтажа;

Климатической зоны постройки — минимальных и средних значений температур в отопительный период, количества солнечного излучения, силы и направления ветров;

Микроклимата помещения и требуемого влажностного режима, зависящих от назначения — жилое, хозяйственно-бытовое, отапливаемое или холодное;

Сезонности использования — при временной эксплуатации к зданиям требования по энергосбережению не выдвигаются;

Действующих нагрузок — чем они выше, тем прочнее должна быть стена;

Типа и этажности здания — на нижнем уровне нагрузки значительно больше, чем на верхнем;

Сочетания с наружным утеплением — при использовании теплоизоляции расчет проводят только на прочность, что приводит к уменьшению расхода стеновых материалов;

Характера отделки — теплоизоляционная штукатурка или термопанели помогают сохранить тепло, не увеличивая толщину стен.

Каждая из этих характеристик участвует в расчете толщины конструкции. При проектировании применяют СНиП II-3-79, 23-02-2003, СП 131.13330.2012.

Использование пенобетона для стенового перекрытия

Устройство пенобетонной плиты для стенового перекрытия.

Для кладки стен из пенобетонных блоков используются легкие теплоизоляционные растворы или специальные клеи. В этом случае толщина горизонтальных швов варьируется в пределах 1-3 мм. Вертикальные швы относятся к категории пустотных лабиринтных швов, что позволяет снизить расход раствора, увеличить производительность труда и устранить мостики холода, которые характерны для кирпичных кладок с использованием тяжелых растворов.

Наименее трудоемкими при возведении являются однослойные пенобетонные стены толщиной от 24 см. Оштукатуривание таких стен выполняется с помощью минеральных гидрофобизированных растворов, которые обладают высокой паропроницаемостью. В случае использования плотных штукатурок влага накапливается в стенах, приводя к преждевременному разрушению и появлению грибков и плесени.

Если строительство производится в регионах с влажным климатом и интенсивными осадками, то наружные стены выполняют щелевыми, что предполагает наличие несущего внутреннего слоя пенобетонных блоков, защитного слоя из глиняного или силикатного кирпича и воздушной прослойки, толщина которой варьируется от 40 до 150 мм.

Схема блоков перекрытия из пенобетона.

Важным элементом сопряжения стен и перекрытий является железобетонный монолитный пояс жесткости, представляющий собой непрерывную конструкцию, выложенную по периметру несущих стен на уровне перекрытий. Конструкция отличается от пеноблоков теплоизоляционными качествами, с этой целью пояс защищается вкладышами из минераловатных плит или пенополистирола с наружной стороны стены и облицовывается пенобетонными плитами.

Данное монолитное решение способно увеличить стоимость строительства, но имеет ряд важных преимуществ, которые заключаются в повышении пространственной жесткости сооружения, восприятии усилий, которые возникают в процессе неравномерных осадок основания, и обеспечении целостности здания при локальных разрушениях.

Дверные и надоконные перемычки выполняют из сборных элементов, изготовленных на заводских мощностях или непосредственно при возведении стен методом заполнения корытообразных элементов из пенобетона бетоном. Простенки малых размеров усиливаются железобетонными монолитными столбами, которые выполняют в несъемной опалубке.

Каркасно-обшивное перекрытие

Это считают неплохой альтернативой вышеперечисленным вариантам. Используются сухие строганные брусья, которые обработаны специальным антисептическим раствором. После обработки, балки, из которых потом будет состоять каркас, поднимают на перегородки и выполняют закладку анкеров с резьбой, покрытых цинком и одетых в прокладки из дерева и рубероида, которые также перед этим прошли обработку антисептическим раствором. Каждая балка имеет отверстие под шпильку. После чего их монтируют на анкеры и затягивают с помощью гаек. После того, как опоры были установлены, можно перейти к процедуре формирования перекрытия использовав тот материал, который строительная компания или владелец посчитают наиболее целесообразным.

Какие бывают виды перекрытий между этажами?

В зависимости от типа конструкции различают две разновидности: балочные и безбалочные. В первых несущие функции выполняют деревянные, железобетонные или стальные балки, равноудаленные друг от друга. Элементы заполнения бывают разные, включая многослойные панельные щиты. Безбалочные представляют собой однородные плиты, настилы или панели, распределяющие нагрузку по всей поверхности. Исходя из способа исполнения они в свою очередь разделяются на монолитные, сборные и комбинированные.

Основными материалами служат дерево, железобетон и сталь, очень часто их совмещают.

Тип межэтажного перекрытия	Условия и преимущества эксплуатации	Ограничения, возможные недостатки
Балочные
Деревянные	К плюсам относят легкий вес, сравнительно низкую стоимость, простоту монтажа и экологичность. Потребность в подъемной технике отсутствует	Подходят при ширине пролета не более 5 м, имеют низкий предел огнестойкости и нуждаются в обработке антипиренами.
Перекрытия по металлическим балкам	Долговечны, допускаются при ширине пролетов от 4-6 м и выше, устойчивы к биологическим воздействиям и огню. Для заполнения проемов используются любые стройматериалы: легкие бетонные вставки, дерево	Требуют защиты от влаги. Характеризуются пониженными изоляционными качествами. Масса нередко превышает 400 кг/м2
То же, из ж/б	Перекрывают от 3 до 7,5 м	Требуют задействования спецтехники, вес одной балки варьируется в пределах 170-400 кг.
Безбалочные
Сборные ж/б	Представлены сплошными или многопустотными панелями, выдерживающими полезную нагрузку свыше 200 кг/м2, не требуют ухода и не боятся сырости или огня	Устанавливаются с помощью подъемного оборудования, не подходят при отклонении от стандартных размеров
Монолитные ж/б	Армированные плиты толщиной от 8-12 см, весом в пределах 480-500 кг/м2 (для 200 мм конструкций), заливаются непосредственно на месте. Их достаточно просто сделать своими силами даже при сложной планировке помещений. Качество поверхностей высокое	Потребность в установке опалубочной конструкции по периметру
Сборно-монолитное	Заполнение межбалочного пространства пустотелыми блоками позволяет облегчить вес конструкции и улучшает ее изолирующие свойства, большие размеры пеноблоков (газосиликата или полистиролбетона)	Трудоемкий процесс укладки между этажами

Создание утепления

После завершения работ по формированию межэтажного перекрытия, нужно уложить слои гидроизоляции и слой изоляции тепла.

Для этого:

1. Формируют поперечины, необходимые для фиксации обшивки. Рекомендуют использовать брус 50×50 мм, поверх которого закрепляют щиты из досок.
2. Обшивают низ брусков гипсопрокатом или древесно-стружечной плитой, для данных материалов характерен малый вес и их легко обработать во время отделки.
3. Укладывают пенополистирол или минвату на щиты для сохранения тепловой энергии и поглощения шумов. Чаще всего толщина изоляции – 100 мм, но эта величина может быть и выше, если это перекрытие с подвалом или с чердаком.
4. Выкладывают пароизоляцию (в случае использования минваты), что позволяет предохранить утеплитель от влаги.
5. Устанавливают лаги по материалу изоляции, промежуток не превышает 500 мм. По ним же крепятся доски пола.

Зазор, который остается между досками и слоем изоляции необходим для перемещения потоков воздуха, что позволяет защитить перекрытие от грибка и плесневения.

Облегченное перекрытие по профлисту: расчеты и изготовление

Перекрытие дома из вспененных блоков – главные требования

Учитывая свойства блоков из вспененного бетона, этажность пеноблочного дома не должна превышать три этажа. Низкие прочностные характеристики пористого материала не позволяют использовать его для строительства многоэтажных строений.

В том случае, если здание построено с применением таких материалов, как газобетон или пеноблок, потолок можно установить с использованием нескольких технологий

Потолочная конструкция для здания из ячеистых блоков пропорционально распределяет усилия на капитальные стены и выполняет ряд задач:

• обеспечивает жесткость коробки возводимого здания;
• надежно связывает стены, повышая прочность строения;
• эффективно поглощает внешние шумы;
• воспринимает массу строительных конструкций, сохраняя целостность;
• теплоизолирует жилое помещение, затрудняя доступ холодного воздуха;
• повышает пожаробезопасность за счет использования негорючих материалов.

Каркасно-обшивное перекрытие

Это считают неплохой альтернативой вышеперечисленным вариантам. Используются сухие строганные брусья, которые обработаны специальным антисептическим раствором. После обработки, балки, из которых потом будет состоять каркас, поднимают на перегородки и выполняют закладку анкеров с резьбой, покрытых цинком и одетых в прокладки из дерева и рубероида, которые также перед этим прошли обработку антисептическим раствором. Каждая балка имеет отверстие под шпильку. После чего их монтируют на анкеры и затягивают с помощью гаек. После того, как опоры были установлены, можно перейти к процедуре формирования перекрытия использовав тот материал, который строительная компания или владелец посчитают наиболее целесообразным.

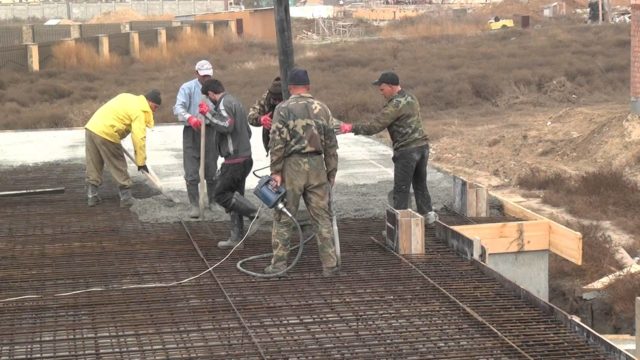

Цельное перекрытие из пенобетона

Бетонирование цельного потолка производится бетонной смесью с повышенными прочностными свойствами. Используется бетон, изготовленный промышленным методом.

Надежность перекрытия – главный момент, определяющий прочность здание. При выполнении работ запрещается:

• применять раствор, произведенный кустарным методом в бетоносмесителях;
• порционно готовить и поэтапно заливать бетонную смесь в опалубку;
• использовать бетонный состав низкого качества с неоднородной структурой.

Сооружая перекрытие дома из пенобетонных блоков важно соблюдать следующие рекомендации:

• использовать бетононасос для транспортировки бетонной смеси на высоту;
• заливать бетон в опалубку с предварительно установленным силовым каркасом.

Монолитная основа обладает комплексом достоинств:

• повышенной нагрузочной способностью;
• продолжительным периодом использования;
• пожарной и экологической безопасностью;
• доступностью используемых стройматериалов.

Технологию бетонирования сложно назвать простой, однако этот метод сооружения потолка может быть реализован при возведении частных домов.

К плюсам цельной конструкции также относятся:

• возможность заливки потолка при увеличенном расстоянии между несущими стенами;
• создание потолочной основы при нестандартной конфигурации стен возводимого здания.

Недостатки этого конструктивного решения:

• сложность расчетов для подтверждения нагрузочной способности стен;
• длительное время твердения бетона;
• необходимость применения оборудования для приготовления и подачи бетона;
• трудоемкость подготовки к заливке и зависимость качества основы от рецептуры;
• проблематичность выполнение работ при отрицательной температуре.

Ответственная часть монолитного потолка – опалубка. Ее прочность должна позволять выдерживать вес бетонной смеси.

Для заливки используют различные виды опалубки:

• инвентарную, состоящую из стандартных щитовых элементов;
• самостоятельно изготовленную, выполненную из древесины или металла.

Для заливки цельного потолка монтируйте опалубку по следующему алгоритму:

1. Установите вертикальные опоры.
2. Закрепите горизонтальные брусья.
3. Произведите сборку основы опалубки.
4. Тщательно загерметизируйте зазоры.
5. Поместите в опалубку силовой каркас, обеспечив расстояние 4 см от уровня щитов.

Подачу бетонной смеси в опалубку производите бетононасосом. Подавайте бетон до достижения толщины 16–18 см. Бетон достигнет эксплуатационной прочности через 4 недели после бетонирования. Можно разобрать опалубку и продолжать дальнейшие работы.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 -пол; 2 – гидроизоляция; 3 – утеплитель; 4 – контррейка; 5 – балка; 6 – черновой потолок; 7 – пароизоляция;8 – внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами.
Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя – от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками.
Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Информация по назначению калькулятора

Характеристики конструкции

Прежде, чем принять решение о сооружении деревянного перекрытия, стоит познакомиться с его основными достоинствами и недостатками:

• Способность дерева «дышать».
• Небольшой вес.
• Общая цена перекрытия ниже, по сравнению с другими материалами.
• Простая и быстрая сборка.
• Большой выбор древесины.
• Гибкость конфигурации.

• Подвергается воздействию плесени и жучков, что требует обработке специальными средствами.
• Легко воспламеняемые конструкции.
• Сравнительно небольшой срок службы.
• В процессе эксплуатации необходим постоянный уход.

Виды деревянных перекрытий

Деревянные перекрытия для домов из пеноблоков, незначительно отличаются от таких конструкций в строениях из других материалов.

Балочными. Их основу составляют балки, на которые настилаются:

1. Черновой пол.
2. Утеплитель.
3. Декоративные материалы на пол.

Совет: Размеры несущих балок следует выбирать, исходя из шага между ними, длины пролёта и предполагаемых нагрузок на перекрытие, которые определяются расчётом. В среднем, для частного дома применяют балки сечением 150*200 мм. Длина у пиломатериала стандартная – 6м.

Ребристыми. Отличается тем, что вместо массивных балок основу перекрытия составляют доски, установленные на ребро. Отсюда и название. Так как толщина доски меньше, чем у бруса, пояса устанавливают чаще, до 300 мм – и даже могут сдваиваться. Доска, используемая для монтажа рёбер, берётся сечением 40*200 мм. Для обшивки перекрытия используются плиты OSB, ДСП или фанера. Для звукоизоляции берется минеральная вата.

Балочно-ребристыми. В их составе балки и ребра. При этом способе требуется значительно меньшее количество брусьев. Расход древесины снижается, но монтаж при этом усложняется.
