Топографическая съемка земельного участка и этапы ее проведения

Содержание топографических съемок

Сутью съемочных процессов в топографических работах, безусловно, является получение данных (координат) пространственного положения всех снимаемых точек относительно той геодезической основы, которая и формирует всю систему координат страны. И на основании этих работ вычерчивание топографических планов. При этом следует отметить два направления измерений съемочных элементов: • съемку ситуации, представляющую собой определение координат всех точек контурных объектов; • съемку рельефа, заключающуюся во множественном получении сведений (координат точек) о форме и содержании рельефа местности. Съемка ситуации имеет своей задачей нахождение оптимального числа характерных точек для измерений и естественно строительства всего контура изображения. Основными предметами съемок ситуации являются: • все городские и сельские населенные пункты; • отдельные строения в них; • все виды наземных сооружений; • водоемы и водные объекты; • земельные участки всех видов и назначений; • всевозможные границы городских районов, контуров и отводов для автомобильных, железнодорожных дорог, аэропортов и других замкнутых контуров промышленного, сельскохозяйственного, культурного и спортивного назначения. Для съемки ситуации критериями оценки контуров всех элементов ее изображения на топографических планах считаются материалы, из которых они возведены. Они разделены на два вида контуров: • твердые контуры, построенные из прочных материалов (железобетон, кирпич); • нетвердые, созданные из непрочных материалов, и естественные контуры. При определении контуров зданий правильной конфигурации производят измерения необходимого количества угловых точек, а линейными промерами рулеткой недостающие до замкнутого контура. При съемке строений неправильной геометрической формы выполняют измерения всех углов. При съемке рельефа выполняется измерения высотных координат совместно с контурной съемкой на незастроенной территории. На плотно застроенных территориях обычно горизонтальные и вертикальные съемки выполняют отдельно друг от друга. С использованием современных технологий в топографических съемках эти процессы объединены. Рельеф на топографических планах отображается изолиниями с одинаковыми высотными отметками (горизонталями). Как правило, для наилучшего отображения рельефа местности выбирается оптимальное количество съемочных точек. Для сплошных съемок разных масштабов расстояния между съемочными точками имеют различные значения и рекомендуются в соответствующих нормативных документах. Для съемок и прорисовок рельефа используют такие характерные точки: • вершины холмов и курганов; • головки рельсовых путей; • точки вдоль осей дорог; • места сопряжений и откосов около мостов; • вдоль контуров насыпей и выемок; • у оснований сооружений и зданий; • у колодцев подземных коммуникаций; • многих других точек, характерных для описания рельефа местности.

Порядок проведения топографической съемки

Геодезисты, кадастровые инженеры и все, кто делает топосъемку земельного участка, должны придерживаться определенного порядка ее проведения, который зависит от вида съемки, ее целей, масштаба и прочих особенностей. Но все же ГКИНП-02-033-82 позволяет выделить общий порядок проведения топографической съемки.

Процедуру можно разделить на три этапа:

1. Подготовка. Она начинается с момента обращения собственника или иного заинтересованного лица к геодезистам. Между ними заключается договор, формируется техническое задание, прорабатываются особенности ситуации, собирается пакет документов, на основе кадастровой информации составляется предварительный топоплан. На этом же этапе оформляется разрешение на проведение топографических работ в местном градостроительном департаменте, согласовывается местонахождение наземных и подземных коммуникаций.
2. Полевые работы – проведение топографических мероприятий на местности. Специалисты обследуют участок, выбирают опорные пункты съемочного обоснования, рассчитывают высоту геодезических сигналов, проводят и фиксируют результаты измерений.
3. Камеральная обработка информации. Этот этап определяет результаты топосъемки. Геодезисты обрабатывают собранные данные, строят цифровую модель местности, прорисовывают план с нанесением рельефа и подземных коммуникаций. Затем осуществляется согласование плана и только после этого отчет направляется заказчику.

Теперь разберемся, как выглядит топографическая съемка земельного участка.

Элементы топографического плана

Результатом любой топографической съемки, независимо от ее вида и методики проведения, является топографический план. Он представляет собой уменьшенный и обобщенный схематический план местности, который обеспечивает максимальную точность переноса поверхности земного эллипса на плоскость карты. Ниже можно посмотреть образец плана, но сначала рассмотрим его основные элементы:

• Графическая часть. Основа плана, на которой, согласно §13 ГКИНП-02-033-8, должны быть отражены населенные пункты, отдельные строения, промышленные и иные объекты, дорожная сеть и инфраструктурные сооружения, рельеф местности, растительность, грунты и так далее.
• Математическая основа. Это совокупность критериев, по которым определяется взаимосвязь между графической частью и реальным земельным участком. Речь идет о геометрическом отображении математических законов, измерении координат и прочих особенностях. Сюда входит масштаб, проекция, координационная сетка, обоснование и так далее.
• Условные обозначения. Знаки, кратко обозначающие объекты на плане, вид растительности, грунта или рельефа, высоты, дороги и все что не обязательно подробно указывать на карте.
• Дополнительные данные: адрес участка, используемая система высот и координат, исполнитель полевых и камеральных работ и прочее.

Далее предлагаем разобраться, где получить топографический план земельного участка.

Зачем проводят топосъёмку земельного участка

Чтобы здание, построенное на определённом земельном участке, обладало официальным статусом, необходимо сделать топографическую съёмку Без данного мероприятия также невозможно снести уже возведённое строение, даже по решению суда.

Топографическая съёмка и составление топографического плана осуществляются в масштабе 1:500. Если исследуются крупные промышленные объекты, можно использовать масштаб 1:1 000, а также 1:2 000. Только после составления проекта, выдаётся разрешение на строительство объекта.

Топографические съёмочные работы пользуются популярностью при проведении следующих работ:

• Реконструкция коммуникаций на частных участках(документ нужен, например, для газовых служб).
• Благоустройство земельного участка. Сюда входит обустройство освещения, подвод тротуаров, проездов, посадка зелёных насаждений, оформление водных объектов, декоративных оград, выравнивание рельефа и пр. Составляется специальный подробный ландшафтный дополн. Этот документ нужен для работы ландшафтного дизайнера и прочих проектных организаций.
• Покупка или продажа муниципальной земли. Представители муниципальных или государственных органов требуют подробную схему расположения земельного участка. Будущие обладатели могут столкнуться с проблемами при последующих строительных работах на приобретённом участке (процесс может быть нарушен прохождением различных инженерно-строительных коммуникаций по данной территории).
• Инвентаризация коммуникационных сетей. При составлении данной топосами требуется обозначить не только коммуникацию, но и её высоту, а также объекты, прилегающие к ней с заданными расстояниями от оси.
• Получение порубочного билета. Для данного документа составляется специальная топографическая съёмка с указанием всех наземных объектов: зданий, дорог, деревьев, кустарников. Земля на карте помечается деревьями, предназначенными к плановой вырубке либо обрезке.
• Создание генерального плана застройки. Этот документ базируется на топографических планах, разработанных в масштабе 1:500. С их помощью составляется полное представление об общей территории.
• Вычисление объёмов земляных работ. Геодезическая съёмка помогает составить проект и посчитать объем предстоящих работ. Геодезия также применяется для расчётов по земляным работам, проделанным ранее. При этом используются высотные отметки, размещённые на топографическом плане.

Согласование топографической съёмки не состоится без предоставления обязательных изыскательских документов. По непроверенным данным, срок действия топографической съёмки в среднем равняется двум годам.

Если сделать топографическую съёмку земельного участка на должном уровне, можно получить исчерпывающую информацию о состоянии местности, где будет расположен новый строительный объект. На основании полученных данных составляется подробный грамотный проект, учитывающий реальное расположение предметов и особенностей рельефов почвы.

Что такое топосъемка?

Топографическая съемка включает в себя комплекс полевых и камерных работ. В результате получаются топографические карты и планы, сделанных в масштабах: 1:5000, 1:2000, 1:1000, 1:500. Он выбирается в зависимости от размеров исследуемого участка. Чем крупнее масштаб, тем более точной будет информация. На этих картах изображены все предметы, которые находятся на исследуемом участке, обозначается наличие подземных и наземных коммуникаций. Также вы получаете подробную информацию об особенностях рельефа.

Изображаемые на плане точки условно делят на твердые и нетвердые. Твердыми обозначают стабильные объекты с четкими границами, которые состоят из бетона, камня, кирпича и других прочных материалов. Нетвердыми же обозначаются нестабильные объекты, не имеющие четких границ, например леса, поля, луга.

Что это?

В каком виде можно получить результаты геодезической съемки?

После того, как работы съемочной и камеральной направленности окончены, начинает оформляться техническая отчетность. Состоит акт из нескольких ведомостей, где отражаются проведенные измерения и вычисления, включается в перечень и каталог, содержащий в себе координаты, также план территории.

Пример результатов ГС

На планах в условной разновидности знаков отражаются все имеющиеся характеристики, а также особенности ситуаций. В том числе отражению подлежит состояние дороги, рельефа, расположения различных объектов и точек. Создание плана осуществляется как в электронном, так и в графическом формате, при этом учитываются поверхности, которые были заданы, относительно точности технического задания, поступившего от заказчика.

К отчету, как правило, необходимо приложить дополнительные виды документации, в том числе это полевые журналы, абрисы, чертежи  и схемы привязок.

Также согласование проводится с организациями, отвечающими за эксплуатацию объектов, владельцами смежных наделов относительно границ.  Далее план рассматривается как основа для производства таких действий:

• постановка на учет, имеющий кадастровое значение;
• проведение строительных работ либо реконструкции;
• работы, направленные на благоустройство и проведение ландшафтного дизайна;
• разрабатываются рекомендации относительно освоения местности и проектирование территории.

Что отображается на топографическом плане?

В каких случаях необходима схема расположения земельного участка:

• в целях образования земельного участка для предоставления без проведения торгов,
• в целях образования земельного участка для проведения аукциона по продаже земельного участка или аукциона на право заключения договора аренды земельного участка,
• в целях образования земельного участка путем раздела земельного участка, находящегося в государственной или муниципальной собственности и предоставленного юридическому лицу на праве постоянного (бессрочного) пользования,
• в целях образования земельного участка путем раздела земельного участка, находящегося в государственной или муниципальной собственности и предоставленного гражданину или юридическому лицу на праве аренды или безвозмездного пользования,
• в целях образования земельного участка для последующего изъятия для государственных или муниципальных нужд,
• в случае образования земельных участков путем перераспределения земельных участков, находящихся в собственности граждан и предназначенных для ведения личного подсобного хозяйства, огородничества, садоводства, дачного хозяйства, индивидуального жилищного строительства, и земель и (или) земельных участков, находящихся в государственной или муниципальной собственности, подготовка схем расположения земельных участков обеспечивается гражданами, являющимися собственниками таких земельных участков (оформление прирезок).

В других случаях для образования и предоставления земельного участка необходим проект межевания территории.

Что отображается на топографическом плане?

Порядок и этапы проведения

Непосредственно к съемке приступают после проведения подготовительных работ, включающих в себя:

• заключение договора между собственником участка и подрядчиком;
• составление технического плана работ на основе заключенного соглашения;
• определение масштаба, способа осуществления съемки;
• оформление разрешения на топосъемку в Управлении по архитектуре по месту нахождения участка.

Если работы предусматривают межевание, то дополнительно необходимо оповестить соседей по участку. При этом желательно разъяснить, что такое топосъемка данного земельного участка, для чего проводится и как затрагивает интересы владельцев соседних участков. Затем приступают непосредственно к работам на земле. Они осуществляются таким образом:

• точно определяются координаты;
• создается геодезическая съемочная сеть;
• на местности фиксируются координатные точки;
• проводятся геодезические измерения;
• осуществляется съемка имеющихся коммуникаций.

Результаты измерений в электронном виде передаются в подразделение, обрабатывающее данные и составляющее план участка. Там цифровые данные переносятся на бумагу. Добавляются текстовые элементы, содержащие информацию об участке, о дате проведения измерений, заключение эксперта, сведения об организации, выполняющей съемку.

Если в перспективе запланировано строительство, то дополнительно должны быть распланированы контуры строительной площадки, количество земляных работ. Вся информация должна быть наглядной, давать представление о том, что это, для чего такой участок предназначен.

Определение географических координат объекта

Для того, чтобы иметь полное представление о нахождении того или иного объекта, нужно знать его широту (цифры сбоку карты) и долготу (цифры вверху или внизу).

Рекомендуем ознакомиться:

Как работать с кадастровой картой Росреестра

Для определения точного нахождения объекта нужно знать следующее:

• широте соответствуют параллели, которые показывают расстояние от экватора до нужного места;
• широта бывает северной и южной и зависит от полушария, в котором находится объект;
• чем далее от экватора будет объект, тем показатель в градусах будет выше;
• долготу обозначают меридианами, которые показывают расстояние в градусах от Гринвичского меридиана до нужного места;
• долгота бывает западной и восточной и зависит от того, к западу или к востоку находится она по отношению к Гринвичу;
• каждый градус разделён на 60 минут, 1 минута равняется 1 морской миле.

Если объект находится прямо на пересечении меридиана и параллели, его показателями будут те цифры, которые изображены рядом с этими линиями. В противном случае, определяется расположение объекта исходя из показателей соседних меридианов или параллелей. Обладая базовыми знаниями о расположении меридианов и параллелей, можно определить местонахождение любого места и расстояние между важными объектами, также эта информация важна для навигации и нанесения объектов на карты.

Истинный азимут – это угол между северным направлением географического меридиана и указанием на объект.

Магнитный азимут – зависит от направления стрелки компаса и расположения объекта на местности.

Дирекционные углы – углы между северным направлением сетки карты и объектами.

Измерения углов используются для правильного ориентирования на местности и правильного размещения объектов при создании карт.

Разновидности топографической съемки и их особенности

В основу классификации видов работ можно положить их назначение: то есть для каких целей понадобится план участка. Немаловажен и масштаб чертежа.

Масштаб 1:50 – 1:2000

Такой вид работ проводится для тех участков, на которых предполагается проведение благоустройства, изменения ландшафтного дизайна. Как правило, учитывается и такая характеристика, как сечение рельефа (до 25 см). При составлении плана в этом случае необходимо получить достаточно детальное изображение местности с учетом даже небольших перепадов на поверхности.

Отражаются все более или менее крупные деревья (обычно с диаметром ствола от 5 см и более), указываются их точные координаты. Условные обозначения и порядок работ четко не регламентируется и может значительно отличаться в зависимости от навыков специалиста, оборудования и особенностей местности.

Отдельно можно выделить работы по созданию плана в масштабе 1:500 с учетом высоты сечения рельефа до 50 см. В плане отражаются особенности поверхности, наличие растительности, схема проходящих надземных и подземных коммуникаций. Как правило, такие изыскания необходимы для возведения многоэтажных жилых домов или промышленных сооружений.

Масштаб 1:2000

Такая проводится на земельных участках сельской местности:

• для проектов планировки деревни или отдельных районов;
• для разработки генеральных планов населенных пунктов;
• для создания проектов промышленных предприятий;
• для создания рабочих чертежей отдельных технических объектов (насосные станции, трубопроводные и т.п.).

Масштаб 1:5000 и 1:10000

Это наиболее востребованные виды работ, поскольку они проводятся для составления ГПЗУ, который используется во многих случаях (получение разрешения на строительство, подвод коммуникаций, перепланировка и т.п.).

Наносятся границы, поворотные точки, а также водные объекты, лесополоса, коммуникации подземные и надземные. Полученные результаты в виде готового плана в обязательном порядке согласуются с эксплуатирующими службами, которые поставляют соответствующие коммунальные услуги.

Съемка инженерных коммуникаций

На практике далеко не всегда заведомо известны сведения об инженерных сетях, проходящих по территории. Тогда необходимо провести топографическую съемку земельного участка и составить соответствующий план. Для этого:

• находят документы, на которых есть данные о сетях;
• в поле фиксируют координаты всех коммуникаций над землей;
• также в поле уточняют данные по подземным сетям.

Полученный план согласовывается с соответствующими службами, которые отвечают за эксплуатацию этих сетей.

Подеревная съемка

В этом случае фиксируется информация о деревьях и кустарниках, имеющих заранее определенные параметры, например:

• толщина ствола от 5 см;
• высота от 50 см.

В полученном плане описывают координаты, количественные и качественные параметры растительности (порода).

Чем отличается топографическая карта от плана местности

Ситуации в которых необходима топосъемка

Где можно взять ситуационный план земельного участка?

Когда необходима геодезическая съемка — обзор основных ситуаций

Где заказать топографическую съемку — обзор ТОП-3 компаний

Организации, аккредитованные на проведение топографических съемок, оказывают целый спектр услуг по измерению поверхности Земли.

Что выбрать — универсальную компанию или предприятие узкой специализации, решать вам. Но помните, что топосъемку отдельно от других геодезических работ заказывать невыгодно.

1) Граунд

Молодая перспективная компания ведет землеустроительные работы по всей территории Российской Федерации. Профессионализм сотрудников гарантирует качество инженерных исследований и кадастровых работ.

Универсальность компании доказывается диапазоном предоставляемых услуг.

Компания выполняет для своих клиентов работы:

• геодезические;
• картографические;
• кадастровые;
• оценочные;
• юридические.

В своей работе сотрудники компании используют современные лазерные инструменты, летательные аппараты, спутниковые системы.

«Граунд» — легальное подтверждение правильности результата.

2) СтройИзыскания

Опытная геодезическая компания, основанная в 2005 году. Выполняет все виды изысканий для строительства и постановке земель на учет. Проводит свою деятельность в Москве и Московской области.

Сделайте заявку на сайте компании, и к вам в тот же день выедет специалист, который проконсультирует и предложит оптимальный вариант проведения съемок вашей территории. И все это бесплатно!

Прозрачная ценовая политика заинтересует любого клиента. Все сотрудники компании — опытные профессионалы, работают по специальности не менее 5 лет, что обеспечивает стабильный и надежный результат изысканий.

«СтройИзыскания» — 100% гарантия качества и строгое соблюдение сроков.

3) Гео-Тайм

Универсальная фирма по оказанию геодезических и кадастровых услуг. Основанная в 2007 году компания проводит свои работы по всей территории России. Предприятие обладает лицензиями на проведение всех видов землеустроительных работ и предлагает любые геодезические услуги от начальной устной консультации до оформления документов на участок.

Штат компании укомплектован высококвалифицированными специалистами, имеющими профильное высшее образование. На профессионализме сотрудников основываются высокие показатели деятельности компании. «Гео-Тайм» — комплексное сопровождение вашего строительства.

Как готовится схема расположения земельного участка

Общие сведения по изготовлению топосъемки

На топосъемке отображаются все объекты выбранной территории в системе принятых для конкретного масштаба условных обозначений. Кроме того, топографический чертеж демонстрирует рельеф местности, выраженный цифровыми показателями и горизонталями.

Виды топографических работ:

1. Горизонтальная (контурная) съемка, необходимая при создании ситуационного плана территории. На такой съемке отражаются только контура (проезды, ограждения, строения и т.д.) без указания высот. 2. Вертикальная съёмка, используется в тех случаях, когда необходимо предоставить информацию о рельефе территории. Для его выражения могут применяться численные отметки в заданной системе высот, а также горизонтали – сплошные замкнутые линии, соединяющие точки с одинаковыми показателями высоты. Высота сечения рельефа – расстояние по высоте между расположенными по соседству горизонталями является усложняющим фактором, влияющим на стоимость геодезических работ. Чем меньше высота сечения рельефа, тем выше будут затраты. В основном применяется высота сечения равная 0.5 м.Изготовление топосъемки необходимо в процессе детализированной проработки проектов строительства, ремонта и реконструкции объектов. Для выполнения данного вида работ необходимо обратиться в геодезическую компанию, занимающуюся выполнением инженерно-геодезических изысканий. Перед проведением съемки создается съемочное обоснование – сеть геодезических пунктов, имеющих известные координаты. Данные точки помогут в дальнейшем при выполнении геодезических работ на выбранной территории или стройплощадке. Съемочное обоснование может быть выполнено спутниковыми методами, при помощи систем глобального позиционирования. Современные компании предлагают услуги по изготовлению топографической съемки в различных масштабах. Карты крупного масштаба – 1:200 или 1:100 – необходимы при благоустройстве территорий или ландшафтном дизайне. Они удобны в процессе подеревной топосъемки, при которой на геоподоснове отображается каждое дерево, и можно различить его породу, диаметр ствола, высоту. При создании генерального плана застройки микрорайона или населенного пункта, а также в процессе разработки проектных решений за основу берется съемка в масштабе 1:500. Многие геодезические фирмы отмечают, что топографические планы 500 масштаба являются наиболее востребованными среди их клиентов.

Изготовление топосъемки в масштабе 1:500

Отличительной особенностью топосъемки 500 масштаба является то, что на планы и чертежи в обязательном порядке наносятся схемы подземных сооружений и коммуникаций с указанием их технических характеристик. Топологическая карта, изготовленная в масштабе 1:500, представляет собой геоподоснову, необходимую для проведения следующих мероприятий:

•   Разработка генерального плана строительства, рабочих схем и чертежей многоэтажной и одноэтажной застройки, подготовка плана инженерных сетей;

•   Проведение работ по землеустройству, инженерно–геодезических изысканий, проектирование автомобильных трасс;

•   Выполнение других работ, требующих наличия геоподосновы с геодезическими изысканиями повышенной точности измерений.

Процесс изготовления топосъемки данного масштаба включает несколько этапов:

1.   Разработка технического задания с указанием точного значения высоты сечения рельефа.

2.   Рекогносцировка (выполнение процедуры обследования объекта).

3.   Разработка планово-высотного обоснования выбранного объекта.

4.   Проведение полевых работ на местности.

5.   Выполнение камеральных вычислений, обработка полученных данных.

6.   Согласование чертежей с нанесенными на них коммуникациями с соответствующими эксплуатирующими компаниями.

7.  Составление подробного технического отчета о проведении работ.

8.   По согласованию с заказчиком производится оценка качества и точности изысканий и качества произведенных работ в целом.

9.   Предоставление отчета в местные отделения градостроительства и архитектуры.

10.   Передача заказчику всей документации, включая бумажную версию и документы на электронных носителях.

• < Назад
• Вперёд >

Как выглядит образец

Результатом проведения топографических работ на участке является план местности, составленный с привязкой к действующей системе координат.

В документе отображаются в обязательном порядке:

• Гидрологические ресурсы;
• Тип почв и наличие растительности на оцениваемой территории;
• Рельефные особенности местности;
• Расположение сетей коммуникаций;
• Местоположение транспортных развязок и узлов;
• Граничные точки земельного участка;
• Возведенные на участке сооружения.

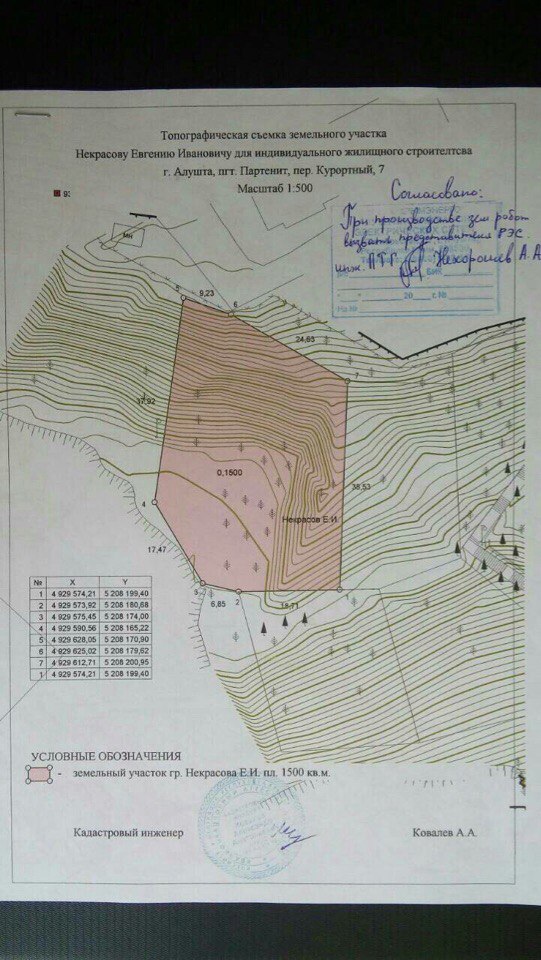

В общем виде он выглядит таким образом:

Скачать образец топографической съемки земельного участка и ознакомиться подробнее с его ключевыми элементами можно здесь.

Применение топографической съемки местности

Съемка земельного участка позволяет получить необходимую информацию о рельефе местности и подземных коммуникациях, что в дальнейшем позволит избежать проблем, которые могут возникнуть в процессе строительства или эксплуатации зданий и сооружений. Топографическая съемка используется:

• при обновлении топокарт возраст которых более трех лет,
• при проведении геологических и экологических изысканий,
• при составлении проектных чертежей,
• в работе ландшафтного дизайнера.

По ее результатам можно создать трехмерную цифровую модель местности. Специалистами ООО «ГеоКомпани» отсняты тысячи гектар местности от Псковской области и до Сахалина.

Оборудование

Что такое топосъемка?

Топографическая съемка включает в себя комплекс полевых и камерных работ. В результате получаются топографические карты и планы, сделанных в масштабах: 1:5000, 1:2000, 1:1000, 1:500. Он выбирается в зависимости от размеров исследуемого участка. Чем крупнее масштаб, тем более точной будет информация. На этих картах изображены все предметы, которые находятся на исследуемом участке, обозначается наличие подземных и наземных коммуникаций. Также вы получаете подробную информацию об особенностях рельефа.

Изображаемые на плане точки условно делят на твердые и нетвердые. Твердыми обозначают стабильные объекты с четкими границами, которые состоят из бетона, камня, кирпича и других прочных материалов. Нетвердыми же обозначаются нестабильные объекты, не имеющие четких границ, например леса, поля, луга.

Анализ полученных измерений.

После сбора всех данных об участке, начинаем их анализировать.

Начнём с анализа высотности – нанесём горизонтали на план участка. Для этого ищем точки на плане с одинаковой высотностью и соединяем их плавной линией. Но таких точек будет мало, а может быть и вообще не будет. Как же отвести высотность? Для этого используем метод интерполирования, т.е. будем находить промежуточные значения величин по имеющемуся дискретному набору известных значений. Если нам известны значения высот в двух соседних точках, то мы можем предположить, как изменяется высотность местности между ними. Ставим точку с нужным значением высоты пропорционально расстоянию между двумя мзвечтными соседними точками.

Стрелками на плане отмечаем направление стока воды.

Проанализируем ветровые и солнечные зоны. Для наглядности лучше воспользоваться цветными карандашами или маркерами. Например, если взять синий и красный маркеры, где синий – зоны безветренные, красный – солнечные места. При наложении друг на друга – получается фиолетовый цвет, показывающий, что здесь находится тихая, безветренная, солнечная зона. Получаем самые благоприятные места для растительности и зоны отдыха.

Нанесите на план все имеющиеся коммуникации.

Таким образом мы сделали анализ полученных данных и построили топоплан, который будет нам очень полезен для дальнейшего проектирования Родового Поместья. Если у вас возникли вопросы или вы хотите что-то обсудить, то обязательно оставьте свой комментарий.

Поиск плана на карте Росреестра онлайн

Как известно, получить кадастровую документацию участка можно двумя способами:

1. Посредством оформления письменного запроса на получение выписки из ЕГРН. При этом сотрудники МФЦ или Росреестра приготовят по желанию заявителя либо бумажный, либо электронный вариант документа, в котором помимо самого топоплана будут данные о правообладателях, кадастровые характеристики земельного участка, а также наложенные обременения.
2. Через публичную кадастровую карту. Данный онлайн-сервис был разработан Росреестром и позволяет любому человеку получить необходимые сведения о земельных участках.
