Топографическая съемка земельного участка для ГПЗУ

Содержание топографических съемок

Сутью съемочных процессов в топографических работах, безусловно, является получение данных (координат) пространственного положения всех снимаемых точек относительно той геодезической основы, которая и формирует всю систему координат страны. И на основании этих работ вычерчивание топографических планов. При этом следует отметить два направления измерений съемочных элементов: • съемку ситуации, представляющую собой определение координат всех точек контурных объектов; • съемку рельефа, заключающуюся во множественном получении сведений (координат точек) о форме и содержании рельефа местности. Съемка ситуации имеет своей задачей нахождение оптимального числа характерных точек для измерений и естественно строительства всего контура изображения. Основными предметами съемок ситуации являются: • все городские и сельские населенные пункты; • отдельные строения в них; • все виды наземных сооружений; • водоемы и водные объекты; • земельные участки всех видов и назначений; • всевозможные границы городских районов, контуров и отводов для автомобильных, железнодорожных дорог, аэропортов и других замкнутых контуров промышленного, сельскохозяйственного, культурного и спортивного назначения. Для съемки ситуации критериями оценки контуров всех элементов ее изображения на топографических планах считаются материалы, из которых они возведены. Они разделены на два вида контуров: • твердые контуры, построенные из прочных материалов (железобетон, кирпич); • нетвердые, созданные из непрочных материалов, и естественные контуры. При определении контуров зданий правильной конфигурации производят измерения необходимого количества угловых точек, а линейными промерами рулеткой недостающие до замкнутого контура. При съемке строений неправильной геометрической формы выполняют измерения всех углов. При съемке рельефа выполняется измерения высотных координат совместно с контурной съемкой на незастроенной территории. На плотно застроенных территориях обычно горизонтальные и вертикальные съемки выполняют отдельно друг от друга. С использованием современных технологий в топографических съемках эти процессы объединены. Рельеф на топографических планах отображается изолиниями с одинаковыми высотными отметками (горизонталями). Как правило, для наилучшего отображения рельефа местности выбирается оптимальное количество съемочных точек. Для сплошных съемок разных масштабов расстояния между съемочными точками имеют различные значения и рекомендуются в соответствующих нормативных документах. Для съемок и прорисовок рельефа используют такие характерные точки: • вершины холмов и курганов; • головки рельсовых путей; • точки вдоль осей дорог; • места сопряжений и откосов около мостов; • вдоль контуров насыпей и выемок; • у оснований сооружений и зданий; • у колодцев подземных коммуникаций; • многих других точек, характерных для описания рельефа местности.

Что такое топографический план?

Топоплан – это чертеж участка земной поверхности, уменьшенное подобное изображение горизонтальной проекции участка земли с находящимися на ней объектами. Он сохраняет постоянный масштаб в любой точке и направлении, строится без учеба кривизны.

Ключевые элементы плана

1. Картографическое изображение – это главный элемент карты, включающий в себя весь объем сведений о природных, социально-экономических объектах и явлениях, с их размещением, свойствами, связями и т. д.

Это обязательно:

• расположенные на территории, водные объекты;
• грунт и живые насаждения;
• детальный рельеф участка;
• транспортная развязка;
• инженерные коммуникации;
• строения с количеством этажей и параметров;
• границы территории.

1. Математическая основа – это система разграфки карты и ее компоновка (размещение в пределах рамки элементов карты), она определяет математическую связь между реальной поверхностью и плоским изображением.

К ней относят:

• проекцию;
• координатные сетки, представляющие собой изображение градусной сетки Земли, вид которой зависит от проекции);

1. Масштаб. От него зависит степень изображаемых подробностей, и он может иметь три вида: графический или линейный, числовой и именованный (пояснительная подпись).
2. Опорные пункты или геодезическое обоснование – это основа для геодезической съемки и составления топокарт, к ним относят: астрономические пункты, пункты триангуляции и полигеометрии и марки нивелирования.
3. Легенда – система условных знаков с пояснениями.
4. Вспомогательное оснащение – это различные справочные сведения и графики.
5. Дополнительные данные.

Понятие карты и плана являются аналогичными, только в плане отсутствует информация об искажении земли и используется значительный масштаб.

Порядок получения

Как проводится?

Топосъёмка проходит этапы подготовки, измерения на территории и камеральной обработки данных.

На подготовительном этапе мы подробно знакомимся с вашей ситуацией, характером местности, документами, определяем цель топосъёмки и составляем техническое задание. В нём краткое описываем назначение работ, их состав, информацию об исходных данных, схемы размещения работ, объём, смету и сроки выполнения. На этом этапе определяется, какое именно оборудование больше подходит под условия вашего участка. Дальше выполняются следующие действия:

• Выбираем масштаб в зависимости от задачи, которую необходимо решить
• На основе ваших документов копируем границы участка с сайта Росреестра
• Выносим в натуру эти границы

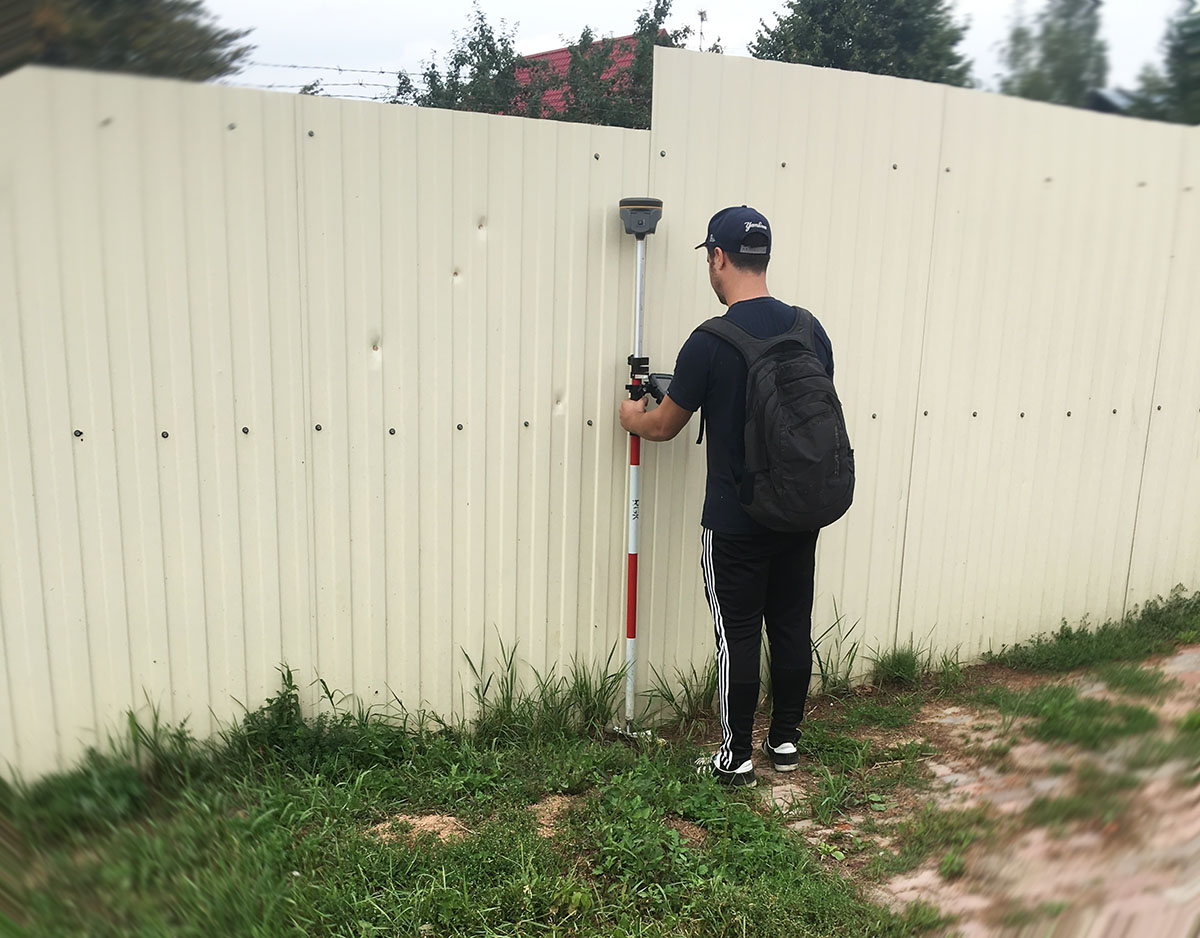

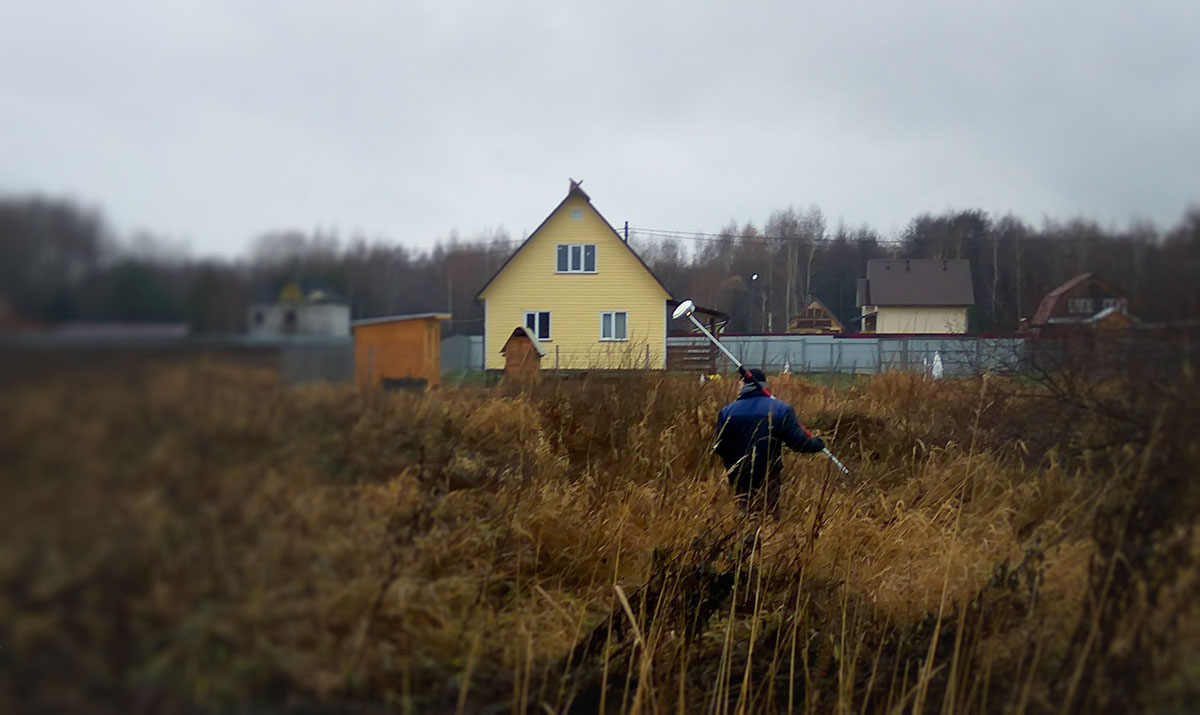

Полевые изыскания проводятся на вашем участке. Непосредственно на местности проводим следующие действия.

• Определяются координаты
• Создаётся геодезическая сеть
• Проводится геодезическое измерение местности
• Находим и выполняем съёмку инженерных коммуникаций.

Дальше опишем подробно эти этапы.

Мы выполняем замеры и исследуем территорию с помощью необходимого оборудования.

В зависимости от поставленной задачи закладываем временные знаки в виде железных труб, столбов, деревянных кольев с канавами и сторожками. Временный геодезический центр обозначается гвоздём, который вбивается в верхний срез столба или кола, или в виде насечки на металле. В лесной местности делаем отметки на деревьях краской. Все заложенные геодезические знаки отмечаются в специальных актах. На каждый из них составляется карточка и фотография места закладки. После создания такой опорной геодезической сети проводим топографическую съёмку, сверяем правильность проведённых измерений.

Вот малая часть того, что указывается во время топографической съёмки:

• Строения и здания изображаются контурами и габаритам цоколей. Они указываются на плане с перечислением этажности, материала изготовления и назначения зданий.
• Границы районов, участков, заповедников и ограждений.
• Отмечаются названия населённых пунктов, улиц, станций, пристаней, лесов, оврагов и всех имеющихся географических объектов.
• Когда получено разрешение на съёмку подземных коммуникаций, то на плане дополнительно отражается подземная прокладка трубопроводов, грунтовые и шоссейные дороги с тоннелями, переездами и переходами.
• Озёра, реки, пруды и водохранилища вместе с площадью разлива. Береговые линии указываются фактически на момент съёмки.
• Обязательно отмечаются колодцы, естественные источники водоснабжения, резервуары, отстойники и колонки.
• Рельеф местности наносится на чертёж в виде горизонтальных линий с отметками высот. Отмечаются овраги, осыпи, ледники, скалы, обрывы.
• Указываются сады, леса, луга и отдельно стоящие деревья, кустарники.
• Отмечаются тип грунта
• Формы земной поверхности в виде песков, глинистых, щебёночных поверхностей, а также болота и солончаки.

Камеральный этап проходит в офисе компании. Специалист обрабатывает полученную информацию, вносит её в специальные программы и создаёт документы в электронном и бумажном видах. Заверяет их подписью и печатью, предоставляет в формате, который предусмотрен законодательством.

После завершения полной камеральной обработки вы получаете готовую детальный план с описанием рельефа местности с указанием всех точек и горизонталей. Пакет документов готов для предоставления в государственные инстанции.

Мы специально подробно описываем ход работ, так как все установленные на вашем участке нашими геодезистами знаки мы передаем под роспись владельцам участка. А вам необходимо обеспечить их сохранность. Когда топосъёмка проводится на территории посёлка, сельского поселения, то геодезические знаки сдаются местной или районной администрации. Об этом составляется акт в 3 экземплярах, по одному каждой из сторон и в территориальный орган Росреестра.

Разделение геодезических съёмок на виды

Геодезические съёмки проводятся различными методами. Всё зависит от того, какими инструментами и приспособлениями пользуются операторы. Съёмки подразделяются на следующие классы:

• съёмки наземные;
• аэрофотосъёмки (с самолётов);
• комбинированные (наземные плюс аэрофотосъёмки);
• космические (со спутников).

В зависимости от поставленных задач и способов использования полученных результатов, наземные съёмки разделяются на категории:

• топографическая съёмка;
• фасадная;
• контрольная (исполнительная);
• разбивочная;
• поэтажная;
• вертикальная;
• специальная.

Цель таких работ — составление проектов по строительству, благоустройству, кадастру, землеустройству и пр. При решении юридических споров данные материалы также являются необходимыми документами.

Основные разновидности топографической съемки

Ограничения и ответственность за несоблюдение

Если в ЕГРН есть сведения об установленных различных ограничениях использования земельного участка, их обязательно нужно указать и в ГПЗУ. Так, в этом документе фиксируются нижеприведенные виды ограничений:

• Сервитуты, зарегистрированные в ЕГРН. Сервитут необходим, например, для обеспечения проезда через чужой земельный участок, обеспечения водоснабжения и иных нужд собственника (ст. 274 ГК РФ, ст. 27 ФЗ № 122 от 21 июля 1997 года).
• Зоны с особыми условиями использования территорий (ст. 105 ЗК РФ).
• Различные водоохранные зоны.

В некоторых ситуациях, когда снять или изменить ограничения на использование земельного участка изначально невозможно, изменяется прежнее место размещения конкретного объекта недвижимости. Для этого проводятся новые инженерные изыскания, а также, назначаются различные экспертизы или публичные слушания.

Нарушение ограничений, указанных в ГПЗУ, влечет снос возведенного объекта, отмену официального разрешения на строительство и назначение крупных штрафов. Так, использование земли не по целевому назначению признается основанием для привлечения виновного лица к ответственности в соответствии с п. 1 ст. 8.8 КоАП РФ.

До начала застройки правообладателю земельного участка сначала необходимо получить на руки градостроительный план земельного участка. Для оформления такого документа ему следует обратиться в соответствующую инстанцию (орган местного самоуправления или в МФЦ).

Если в отношении земельного участка установлены определенные ограничения его использования, они также указываются в ГПЗУ. В случае несоблюдения таких ограничений виновное лицо привлекается к соответствующей административной ответственности.

Классификация топосъемки

Особенности топосъемки для градостроительного плана

Наиболее распространенный масштаб, в котором производится топосъемка для ГПЗУ, 1:500. Такая съемка относится к крупномасштабным. Она позволяет отобразить на плане здания, сооружения, особенности рельефа, деревья, кустарники, инженерные коммуникации, а также объекты на соседних участках, которые влияют на положение или изменение инфраструктуры на исследуемом.

Важно! Кроме исследуемого участка, топографическая съемка для градостроительного плана должна захватывать и небольшую зону вокруг него, как правило, не более 0,5 метра

Поскольку топографическая съемка земельного участка для градостроительного плана представляет собой совокупность различных работ, выполняться она должна поэтапно. Наши сотрудники работают над созданием топоплана в такой последовательности:

1. Вначале собирается необходимая информация об участке и составляется техническое задание. В нем указываются все требуемые точности и прочие технические моменты предстоящей съемки, фиксируются объемы, сроки проведения и стоимость работ. Также прикладываются копии правоустанавливающих документов, подтверждающих право собственности заказчика на исследуемый участок.
2. Затем выполняется непосредственно топографическая съемка земельного участка для ГПЗУ в необходимом масштабе. При тахеометрической съемке создается съемочное обоснование. Привязка его к государственной сети помогает обеспечить заданную техническим заданием точность. С точек обоснования снимаются все сооружения и прочие необходимые объекты. Для исследования подземных объектов используется трассоискатель. При аэрофотосъемке используются беспилотные летательные аппараты с установленным на них оборудованием. На местности также фиксируются контрольные и опорные точки. Полученные снимки земной поверхности подлежат обработке с помощью специального программного обеспечения.
3. Камеральный этап является заключительным. Данные проходят обработку при помощи специального программного обеспечения. С его помощью наши специалисты создают топографический план в необходимом масштабе. Для заказчика формируется технический отчет, включающий топоплан и пояснительную записку с данными о ходе работ, схемами и прочими материалами.

Наши специалисты могут выполнять топопланы на двух-трех совмещенных листах. Такой вариант используется, когда объектов, подлежащих съемке, слишком много. В таком случае на первом листе, к примеру, отображаются все коммуникации, рельеф или другие особенности участка, а на втором – объекты и сооружения. Самый нижний лист в таком случае будет иметь непрозрачную основу, чтобы информация с других листов на прозрачной основе могла отразиться на нем.

Что такое геодезическая съемка

Чем-то этот вид геодезических работ напоминает кинематограф. Снять на пленку, снять на карту — не находите аналогий? Не ищите, их нет!

Геодезическая съемка подразумевает собой комплекс измерений на местности и перенос их в соответствующем масштабе на карту.

И начинается вся работа с привязки карты к окружающей территории. Ориентируем нашу будущую схему по сторонам света и отмечаем контрольные точки относительно геодезических знаков.

Спросите, где их искать? Геодезические знаки есть везде, вы просто их не замечали ранее. Бетонные столбы или основания, непонятные металлические конструкции, содержащие маркировку: широту, долготу, высоту — это точки отсчета для любых геодезических изысканий.

А нам для дальнейшей съемки понадобятся измерить углы и расстояния на местности, чтобы отметить границы участка. С этого начинается чертеж геодезической карты, а она и есть цель нашей работы.

С помощью геодезической карты происходит дальнейшее проектирование:

• располагаются строения;
• определяются коммуникации;
• выбираются материалы;
• определяется глубина залегания фундамента;
• составляется расходная смета.

Заметим, что геодезическая карта отличается от топографической тем, что она горизонтальна и на ней не отмечается рельеф местности. Поэтому такие карты делаются намного быстрее и стоят меньше.

Геодезические карты используют для нанесения контуров участка и зданий, определяя тем самым, границы и площадь земельного надела.

См. статью «Геодезические работы».

Прайс лист на топографо-геодезические услуги

Что представляет собой топографическая съемка

Данный процесс представляет собой часть кадастровых работ, являющихся обязательными в процессе межевания земельного участка.

Важно! Такая съемка осуществляется непосредственно на территории, а при этом заблаговременно составляется техническое задание кадастровым инженером, для чего используется информация о земле, полученная из ГКН.

После проведения съемки, непременно обрабатывается полученный план, а также осуществляются расчеты, позволяющие оформить грамотно топографический документ, имеющий необходимые пояснения.

Выдается данная съемка в виде специальной карты-схемы имеющегося участка, а также предоставляется заказчикам документациям с приложениями, в которых содержится текстовой материал.

К другим особенностям проведения данного процесса относится:

• существует несколько видов таких карт, причем их выбор зависит от целей осуществления всей процедуры;
• выполняется процесс с применением современного спутникового оборудования, что гарантирует минимальные погрешности;
• масштаб такой схемы может быть разным, а это зависит от размеров самого участка.

Таким образом, топографическая съемка различных участков считается важным процессом, проводимым при межевании земли или для других целей.

Что такое топографический план

Данный документ дает возможность создания различных проектов капитальных сооружений или сложных строений. К ним может относиться не только жилой дом, но и схема прокладки электропередач, промышленные объекты или даже транспортные магистрали.

Важно! Любая конструкция, обладающая большими размерами, сложностью возведения и требующая наличие значительной территории, возводится исключительно при учете топографического плана. Этот план чертится с использованием данных топографической съемки, для чего непременно применяются особые требования и номенклатура, содержащая больше 500 наименований

Этот план чертится с использованием данных топографической съемки, для чего непременно применяются особые требования и номенклатура, содержащая больше 500 наименований.

Спецификой топографического плана является то, что она обладает высотными параметрами, поэтому по этому документу не составит труда определить, какова высота любой точки на чертеже при учете высоты всей земли.

Образец заполнения топографического плана.

Ключевые элементы плана

Непременно этот план содержит данные:

• водные объекты, располагающиеся на территории;
• наличие грунта и разных живых насаждений;
• детально приводится рельеф на земельном участке;
• указывается расположение транспортной развязки;
• прорисовывается наличие и места нахождения разных инженерных коммуникаций;
• строения, причем должна иметься информация о количестве этажей в них, а также описываются основные их параметры;
• приводятся границы имеющейся территории. Что представляет собой наложение границ земельного участка и как это исправить читайте здесь.

Понятия карты и плана являются аналогичными, однако разницей является то, что карта имеет мелкий масштаб, а также может охватывать значительную по размерам территорию. В плане отсутствует информация об искажении земли, а также обычно для его создания используются значительные масштабы.

Образец топографического плана земельного участка.

Съемка может быть общего назначения или ландшафтной, а также подеревной или наземной, крупномасштабной или контрольно-исполнительной.

Важно! Наиболее часто требуется именно крупномасштабная съемка

Законодательство в области создания топографической съемки

В законодательстве четко указывается, какие нормативы должны применяться в процессе создания топографической съемки, а также какие условия учитываются для получения нужного и качественного результата.

Для этого учитываются данные из документов:

• градостроительный кодек;
• ФЗ №221;
• приказы, выпущенные Минэкономразвития №582 и №518;
• СНиП №11-04-2003;
• СП №11-106-97.

Непременно любая топографическая съемка должна соответствовать требованиям и нюансам, содержащимся в этих документах. Если этого не будет учитываться, то план не будет обладать юридической силой, не будет правоспособным, поэтому не сможет применяться для разных целей.

С помощью какого оборудования проводится топографическая съемка — смотрите в этом видео:

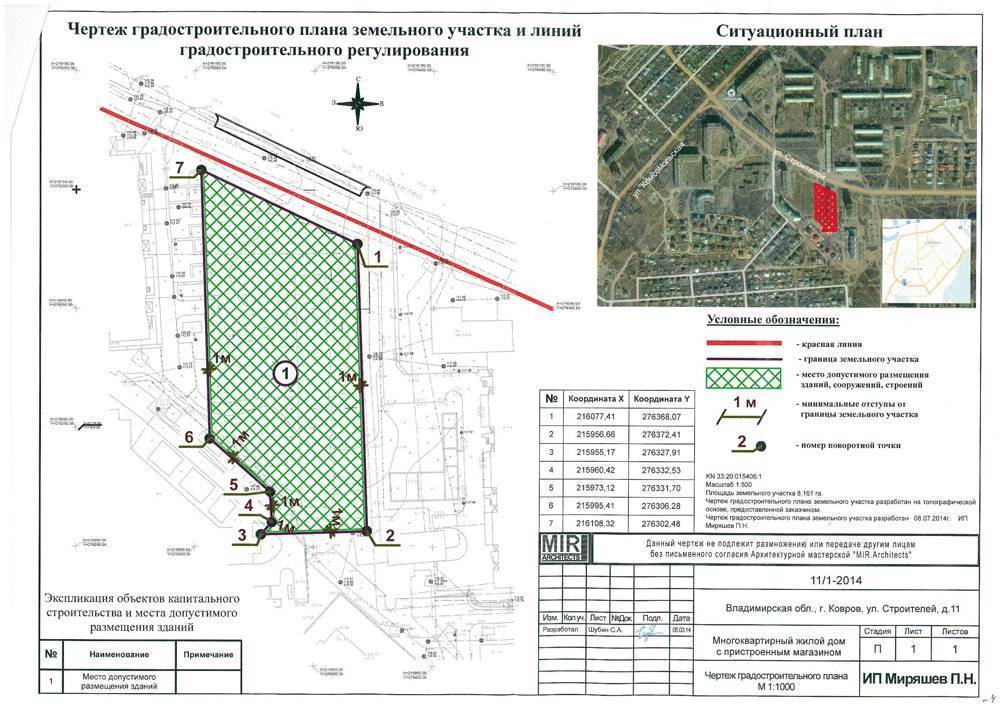

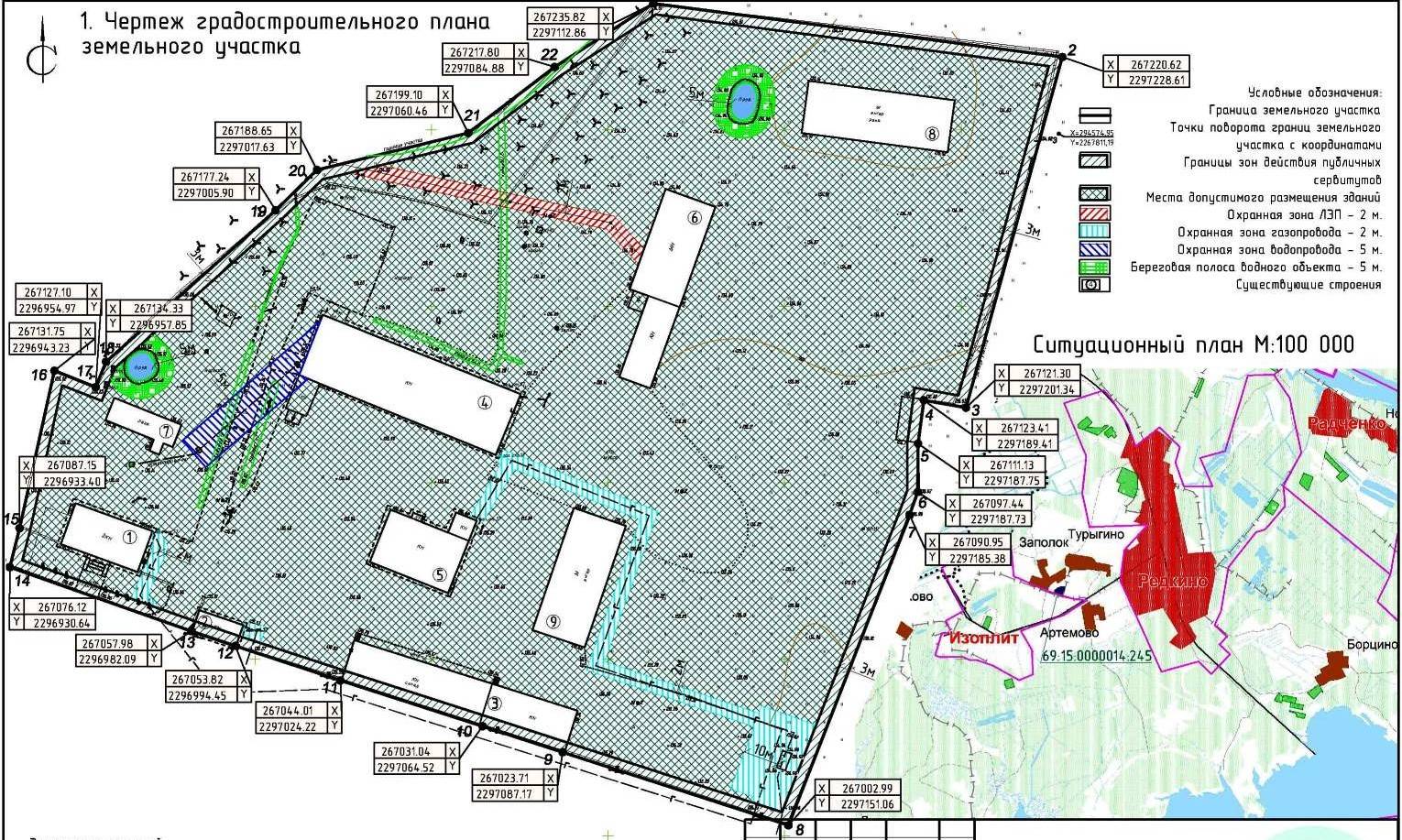

Градостроительный план земельного участка что это

Когда требуется топосъемка

Во всех указанных случаях необходимо провести топографическую съемку местности:

• При оформлении документов для получения разрешения на застройку участка.
• При покупке или аренде земельного участка.
• Перед созданием проекта реконструкции или строительства на территории.

• При определении ориентации на участке будущего объекта.
• Перед организацией земляных работ (для определения точного объема работ, которые предстоит выполнить).
• Для ландшафтного дизайна (своего рода земляные работы).
• При подключении к дому на участке инженерно-технических коммуникаций: водо- и газопровода, электричества, теплосети и телефонной связи.
• При изменении расположения коммуникаций.
• При участии в суде и решении споров.

Некоторые параметры, указанные выше, стоит изучить внимательней, именно они самые востребованные у строительных фирм.

Подключение коммуникаций и их перепланировка

Прежде чем приступать к подведению любых инженерно-технических коммуникаций, нужно внимательно изучить план топографической съемки земельного участка, где нанесены действующие сети на участке собственника и ближайшие по отношению к нему. Эти знания необходимы специалистам на этапе проектирования, чтобы можно было установить точку подключения к системе коммуникации, подготовить проект прокладки инженерных сетей, определить месторасположение труб или кабелей, точно рассчитать количество материалов и установить цену работы.

При строительстве дома или другого объекта на территории может потребоваться внести изменения в существующее расположение коммуникаций. Если установленные трубы или другие подземные сети мешают возведению, необходимо их перенести. Перепланировку не получится сделать при отсутствии топографической карты местности, на которой отмечены все особенности рельефа и местоположение подземных коммуникаций.

Получение разрешения на строительство

Все строительные работы на местности необходимо проводить в соответствии с градостроительным планом земельного участка (ГПЗУ). Этот документ выполняется в соответствии с топографической съемкой территории, в нем отмечают расположение всех коммуникационных систем на поверхности и в почве, границы санитарно-защитных зон и отрезков земли, где разрешена застройка.

На плане красная линия разделяет территории, где возможно строительство жилых домов, и местность с улицами, дорогами, общественными объектами, пешеходными зонами, площадями, непригодными для ИЖС. При возведении новых зданий или пристроек к существующим нельзя нарушать границу, которая обозначена на карте красным цветом.

Существует такое понятие, как санитарно-защитная зона объекта, она также указывается на плане. Если говорить о жилой застройке, то так именуются земли, где запрещено возводить промышленные предприятия, здесь располагаются только жилые дома.

С помощью подробной топографической съемки территории специалист на этапе проектирования определяет место для безопасного возведения здания. Чтобы получить разрешение на строительство, нужно подать документы, которые включают в себя СПОЗУ (схема планировочной организации земельного участка). На ней отражены все возводимые объекты и подробная информация к топографическому плану.

СПОЗУ следует прилагать к заявлению на разрешение строительства, в соответствие с действующим градостроительным законодательством РФ.

Ландшафтный дизайн и преображение окружающей территории

Топографическая карта, которая используется при планировании земельных работ, не отличается особой сложностью. Съемку проводят с целью определения информации по состоянию рельефа территории, наличию на ней растительности и ее видов. Подробные данные помогут ландшафтному дизайнеру учесть все особенности участка и выполнить работы по его преображению и благоустройству в соответствии с пожеланиями заказчика.

Масштаб плана для земляных работ может быть от 1:50 до 1:200. Все мелкие объекты, размер которых не превышает нескольких десятков квадратных сантиметров площади, а также перепады участка в пределах 30 см отображают на топографической карте, используя крупный масштаб.

Кадастровая съемка

Топографическая съемка местности необходима, когда проводят любые действия, связанные с изменением сведений в кадастре: ставят на кадастровый учет построенный или купленный дом, проводят межевание участка, производят сверку на соответствие границ фактического земельного надела его границам в кадастровой записи.

Особенности оформления перед предстоящей застройкой

Процесс составления топоплана состоит из трех основных этапов:

Первый этап — подготовка:

• Сбор документов;
• Согласование с заказчиком технического задания;
• Оформление разрешения на работы;
• Анализ предоставленных топографических планов и результатов предыдущих изысканий.

Второй этап — полевые работы:

• Разведка местности, поиск объектов коммуникации, скрытых от глаз;
• Привязка координат;
• Съемка местности с применением геодезического оборудования;
• Съемка инженерных сетей коммуникации.

Третий — обработка результатов изысканий:

• Систематизация отснятых данных;
• Составление плана;
• Подготовка отчета о проделанной работе.

После проведения всех работ заказчик получает готовый топографический план в цифровом виде и на бумажном носителе и отчет.

Разграфка и нуменклатура

Большие или очень подробные топографические планы не умещаются на одном листе, для удобства их использования план делят на отдельные листы по правилам разграфки и дают им обозначения, именуемые нуменклатурой.

В зависимости от масштаба плана будут отличаться правила разграфки. Для карт большой площади используют международную систему разграфки:

Рис. 1

На рисунке 1 показана разграфка земного шара на сектора размером 4*6 градусов. Параллели составляют пояса, обозначенные латинскими буквами, а меридианы образуют столбцы, пронумерованные против часовой стрелки начиная с гринвичского меридиана. Возьмем для примера сектор, обозначенный как N-37.

Все более мелкие масштабы получают путем деления крупномасштабных карт на заданное количество частей. К нуменклатуре основной карты 1:1 000 000 добавляют обозначения более мелких секторов.

Рис. 2

На рисунке 2 продемонстрирован процесс разграфки топографических планов и карт и составление их нуменклатуры.

Из самой крупной карты 1:1 000 000 получают планы 1:500 000, 1:300 000, 1:200 000 и 1:100 000 путем деления исходной кары на 4, 9, 36 и 144 частей соответственно, в первом случае обозначают сектора буквами А, Б, В, Г, для последнего масштаба используют арабскую нумерацию. В остальных случаях полученные сегменты обозначают римскими цифрами.

Планы площадью менее 20 км2 делают с помощью прямоугольной разграфки. Для этого каждый из листов плана 1:5000 делят на 4 части масштабом 1:2000 и обозначают буквой русского алфавита, ее добавляют к номеру большого плана.

Топопланы 1:2000 служат основой для обозначения других более подробных масштабов:

• 1:1000 получают путем деления на 4 части плана 1:2000, нумеруют арабскими цифрами.
• Для получения 1:500 основная карта делится на 16 частей и обозначается цифрами.

Охрана полезных ископаемых

Согласно статье 25 закона Российской Федерации «О недрах» от 21.01.92 №2395-1 запрещена застройка и создание подземных коммуникаций на территории залегания полезных ископаемых без специального разрешения.

Перед строительством здания, хозяйственного сооружения или перед выбором площадки для предстоящей застройки под новый поселок необходимо получить заключение об отсутствии полезных ископаемых. Его может выдать федеральная организация «Роснедра», занимающаяся учетом полезных ископаемых на территории Российской Федерации.

Заявление в Роснедра

Подать заявление на предоставление услуги может любое заинтересованное юридическое или физическое лицо. Срок предоставления услуги 35 рабочих дней после регистрации заявления. Срок регистрации — 5 рабочих дней. За получение заключения не надо платить пошлину.

Способы подачи заявления:

• Лично;
• С помощью законного представителя;
• Почтой;
• Через интернет.

Какую информацию содержит?

Отказ в предоставлении услуги: причины и дальнейшие действия

Причины отказа в предоставлении услуги по оформлению ГПЗУ могут быть таковыми:

• заявление подано лицом, не являющимся правообладателем земельного участка;
• документы не удостоверены необходимым образом или не скреплены печатями, или не имеют подписи сторон;
• вид разрешенного использования земельного участка не соответствует текущему градостроительному зонированию территории, утвержденному отдельным Решением городской Думы;
• ФИО заявителя или адрес его прописки указаны не полностью или с ошибками.

В административном порядке заявитель вправе обжаловать письменный отказ в оформлении ГПЗУ. Для этого нужно подать отдельное заявление в соответствующие инстанции лично или по электронной почте.

Однако, обжаловать письменный отказ органа местного самоуправления в оформлении ГПЗУ можно только по нижеприведенным причинам:

1. Если в соответствующей инстанции был получен неправомерный официальный отказ в приеме необходимой документации.
2. От заявителя требовали предоставления документов, не установленных ГрК РФ и иными правовыми актами.
3. За оформление ГПЗУ с заявителя требуют уплаты госпошлины.
4. Ошибки в ГПЗУ были допущены соответствующим органом местного самоуправления. При этом госслужащие этого учреждения отказываются их исправлять.
5. Нарушены законные сроки рассмотрения заявления.

Справка! Срок рассмотрения официальной жалобы составляет 15 дней. Если поданная жалоба будет удовлетворена, то заявитель получит на руки ГПЗУ. В случае отклонения жалобы правообладатель земельного участка вправе обратиться в суд.

Какими методами производится топосъемка для ГПЗУ?

Само оформление градостроительного плана – это муниципальная услуга, которую бесплатно предоставляют архитектурные отделы в органах местного самоуправления. Однако прежде необходимо получить топографический план местности определенного масштаба, где будут отображены все необходимые подробности конкретного участка. Для его создания и проводится топосъемка для ГПЗУ, а полученные в результате съемки картографические материалы могут применяться при возведении новых или реконструкции уже существующих сооружений, изучении застроенных территорий, межевании, объединении или разъединении участков, составлении проектов по ландшафтному дизайну.

Согласно нормативным документам, масштаб съемки зависит от площади исследуемого участка. Так, для участков до 1 га используется топосъемка в масштабе 1:500, до 10 га – 1:2000, больше 10 га – 1:5000.

Есть несколько методов, какими может выполняться топографическая съемка для ГПЗУ, специалисты нашей компании подбирают наиболее оптимальный исходя из условий каждого конкретного участка. В основном, мы используем такие способы съемки:

1. Топосъемка с помощью электронных тахеометров. Самый популярный способ, используемый для маленьких участков.
2. Аэрофотосъемка с использованием специального съемочного оборудования. Применяется, когда съемке подлежит большая территория.
3. Спутниковая съемка из космоса. Востребована, в случае съемки масштабных предприятий.

Для чего осуществляется топосъемка? И что в нее входит?
