Особенности создания топографических планов и карт, методы отображения рельефа

Легенда топографической карты

Как было написано в начале топографическая карта (собственно, как и любая другая карта) содержит условные знаки.Легенда – это список или таблица условных обозначений на карте с разъяснением их значения. Легенда помещается на свободном пространстве (например, в углах), чтобы не скрывать нужные объекты на карте. В атласах может размещаться на отдельных страницах. Обозначения на легендах карт собраны в группы.

• Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
• Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
• Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Топографические условные знаки (легенда карты) приведены в отдельной статье.

Когда требуется топосъемка

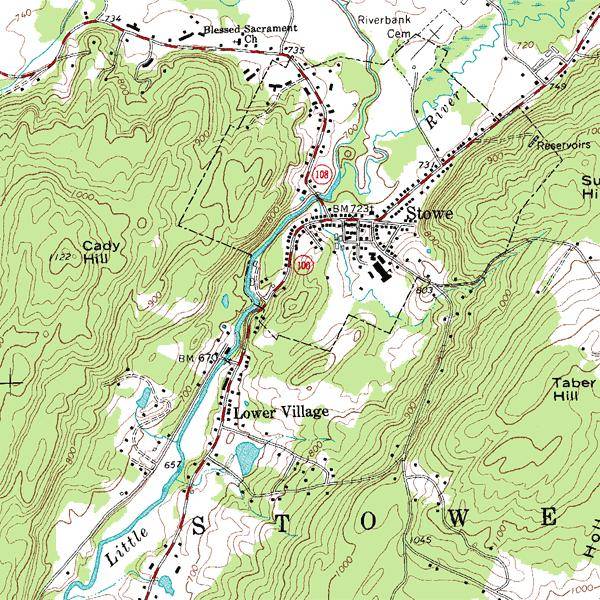

Рельеф

Рельеф нужно нанести с целью определения уклона, планирования расположения коммуникационных линий. Кроме того, нанесение рельефа помогает точней определить размер работ в целом. Отображаются на бумаге следующие данные:

· Максимально высокие точки.

· Места, где сопряжены откосы.

Используется специальная изолиния. Представляет собой этот инструмент линию на карте, по всей длине которой высота перманентная.

Сначала на топографическом плане формируются отснятые точки с указанием их номера и высоты (по первому можно будет далее найти более детальную информацию об объекте). Между этими точками выполняются прямые линии. Затем определяют места пересечения линий и горизонтальных изолиний. Вспомогательные линии помогают плавно очертить изолинии, которые проводятся через вертикали.

Необходимое оборудование

Составлению топографического плана земельного участка предшествует топографическая съемка. Для нее нужно следующее оборудование:

• Оптические нивелиры. Позволяют точно измерить плоскость участка.
• Тахеометр электронный. Высокоточный прибор для измерения высотных параметров, определения прямоугольных и полярных координат, замера площади земельных наделов, обработки полученных данных.
• Дальномеры. Сегодня это лазерные электронные рулетки, позволяющие быстро, точно и без особых усилий определить расстояние между объектами.
• Спутниковое оборудование.

На этом закончим знакомство с важнейшими характеристиками и особенностями топографических планов. Вы также знаете теперь, чем подобные документы отличаются от карт и геоподоснов.

Типы и формы рельефа местности

Стоимость топографического плана земельного участка

Условные топографические обозначения

Предметы Объекты на местности должны быть нарисованы и изображены в документе в виде символов. Чтобы уметь правильно читать нанесенную информацию, необходимо знать и изучить основной алфавит документа — его условные знаки. Без этого невозможно изучить местность. на топографическом Рисование. по топографическому Символы делятся на следующие категории:

Условные топографические Масштабные символы описывают и показывают местные объекты, которые могут быть представлены на плане.

• масштабные условные топографические знаки;
• внемасштабные условные знаки;
• пояснительные.

и объекты, которые могут быть представлены на плане в виде площадей и контуров в масштабе плана, илиметов Реки, озера, болота, трясины, горы, леса, крупные здания, мосты, железнодорожные линии и дороги, населенные пункты идентифицируются как таковые. карты. Для обозначения небольших территорий используются внемасштабные символы.

Небольшие участки, которые невозможно нарисовать в масштабе: Колодцы, радиомачты, заводские дымовые трубы, столбы коммунальных служб, отдельные здания и т.д.меты, Поясняющие символы предоставляют дополнительную информацию

символы предоставляют дополнительную информацию о специфических особенностях объектов или мест на данном участке в сочетании различных типов местности и в различных масштабах.топографических Места в сочетании с другими важными и другими немасштабными показателями: Направление течения реки, указание типа леса и т.д.метов, Помимо графических обозначений, в топографии используются различные надписи, указывающие на цель и назначение объекта, например, школы. Используется

Числовые значения и названия используются для обозначения конкретных мест, рек, дорог и их паровых характеристик. также (широта, высота над уровнем моря и т.д.).метров Для каждого места существует определенная система символов; они используются для обозначения

Гидрография, дорожная сеть и пересечения линий, местные объекты, границы, особенности рельефа и растительности. Символы помогают наглядно представить реальную ситуацию на исследуемой территории. рельеф, — Отображение определенной области в трехмерном изображении. использовать,

Назначение топографических карт горизонтальные линии используются для создания трехмерного изображения местности. так Местность. Это линии, которые соединяют одинаковые высоты. Точкой отсчета является нулевая точка Кронштадтского гидрометра, т.е. средний уровень воды Балтийского моря. рельеф Поскольку изобразить контурные линии невозможно, они представлены специальными символами: Обрывы, канавы, ямы, плотины, овраги, овраги, скалы, камни и т.д. рисуются с помощью компасов и измерительных приборов.

Если отдельный рельеф Контуры рисуются с помощью компасного калибра. Иглы компаса прикрепляются к концам деталей чертежа. Затем полученный раствор компаса помещается на обычную линейку, где определяется длина каждого отрезка. Если линии длиннее, чем масштаб линейки, измерение производится в несколько этапов.

Как составить план местности на основе полярной съёмки?

Этот способ съёмки используется для планировки открытых пространств, ограниченных кривыми контурами.

1. Лист бумаги в клетку закрепляем на фанере или планшете. В левом верхнем углу закрепляем компас, ориентируя букву С (Север) вверх (к верхнему краю листа).

1. Выбираем точку (полюс) — место откуда будем снимать местность. Лучше всего панорама просматривается с возвышения. Точка должна быть в центре снимаемой площади, откуда она вся хорошо видна. Именно поэтому такая съёмка местности и называется полярной — её производят из одной точки.
2. Выбираем масштаб плана. Измеряем расстояние на местности, которое нам нужно будет нанести на лист. Пусть оно максимально равно 300 м. Измеряем свой лист — 10 см х 10 см? Чтобы правильно подобрать масштаб, делим 300 на 10, получаем 30. Наш масштаб — в 1 см 30 м. Подписываем масштаб внизу листа бумаги, чертим линейный масштаб.

1. Ориентируем планшет на север, в верхнем углу плана наносим стрелку вверх и подписываем север-юг. При работе постоянно следим, чтобы стрелка компаса показывала на север. После ориентирования ставим точку на листе бумаги, обозначая место, откуда мы будем снимать (мы выбрали её ещё в начале).
2. Делаем визирование на основные ориентиры при помощи визирной линейки — определяем направление и чертим тонкую линию карандашом на бумаге.

1. Определяем и подписываем азимуты на эти предметы (углы между направлением на север и на объект, измеряемый по часовой стрелке) и откладываем расстояние до них. Как? Сначала измеряем их на местности — рулеткой, полевым циркулем или шагами, берём среднюю длину шага в 60 см. Чтобы высчитать расстояние, сначала количество шагов умножим на 60, пусть у нас расстояние — 10 шагов, тогда получится 600 см или 6 м. Переносим расстояние на план, для этого 600 делим на величину масштаба: 600:30= 20 см (что-то получилось больше длины и ширины нашего листа). Обозначаем их (ориентиры и объекты) при помощи условных знаков. Легко определяется расстояние до предмета, высота которого известна. Для этого, держа карандаш отвесно в вытянутой руке, отмечают на нем отрезок, закрывающий наблюдаемый предмет, и затем этот отрезок измеряют. Искомое расстояние (S) определяется из подобия двух треугольников.

Чтобы не перепутать, где подписаны азимуты, а где расстояния, азимуты можно обозначать знаком градусов, а расстояния в шагах или метрах.

Абрисы полярной и маршрутной съёмок

1. После всех выполненных работ мы получили так называемый абрис, но это ещё не готовый план. План составляют в камеральных условиях. На чистом листе снова подписывают масштаб, рисуют стрелку север-юг. Используя линейку и транспортир, переносят весь чертёж на этот лист в выбранном масштабе. По окончании работы чертят рамку и внутри неё подписывают название плана.
2. На самом плане подписывают названия объектов и обозначают их условными знаками. В нижней части листа пишут легенду плана — условные знаки с расшифровкой. Там же у нас уже есть обозначение масштаба, туда же помещаем инициалы автора.

Определение азимутов на местности

Классификация по масштабу

Топографическая карта Этот принцип применяется к классификации

в соответствии с масштабом: топографических карт В строительстве промышленных объектов. Кроме того, в небольших масштабах

• Мелкомасштабные. Изображения в пропорции 1:200000 или 1:1000000. Они необходимы для изучения конкретной территории, в ходе планирования мероприятий, связанных с развитием народного хозяйства, а также промежуточного типа с соотношениями 1:250000, 1:50000, 1:100000. Поэтажные планы в этих масштабах характеризуются высокой точностью. Они широко используются карты применяют для расчёта полезных ресурсов и водного пространства.
• Среднемасштабные. Это карты в народном хозяйстве, в военных целях, для различных расчетов, таких карт используется военными а также планировании геодезических или поисковых работ.
• Крупномасштабные. Карты с пропорциями 1:5000 и 1:10000. Они необходимы при проведении разведок экспедициями геологов, при планировании строительства промышленных и транспортных объектов. Крупномасштабные карты Он напрямую связан с уровнем детализации карты. в тактико-стратегических целях.

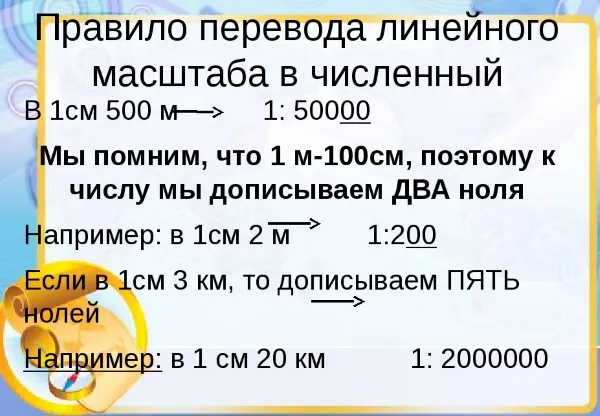

Масштаб указывают на картах разными способами:

• Численный. Запись выглядит как дробь с числителем, равным единице, и знаменателем, равным степени уменьшения. Его используют в качестве пояснения, записывают на одной из рамок карты. Показатель численного масштаба равен величине, которая соответствует 1 см.
• Линейный. Пояснение выглядит как линейка, деленная на равные отрезки. Линейный масштаб необходим для тех специалистов, которые одновременно с изучением топографической карты измеряют расстояния и переводят их в натуральные величины.

Масштаб карты Количество деталей графического изображения. картогКоличество деталей графического изображения определяется одним постановлением, изданным министерством, ответственным за экономическое развитие страны.

Это минимизирует ошибки при рендеринге графики. картог Цветопередача

Классификация и назначение топографических карт, планы городов и специальные карты.

На общегеографических картах изображаются с полнотой, зависящей от масштаба карты, все основные элементы местности без особого выделения каких-либо из них. На специальных (тематических) картах с большей детальностью отображаются некоторые элементы местности или наносятся специальные данные, не показанные на общегеографических картах. К специальным картам относятся исторические, экономические, политико-административные, гидрологические, геологические, дорожные и другие.

Топографические карты — общегеографические карты масштабов 1:1 000 000 и крупнее, подробно изображающие местность. Они издаются отдельными листами определенных размеров и установленных масштабов.

Размеры листа карты в километрах означают: первое число — протяженность с севера на юг, этот размер является практически постоянным для любой широты. Второе число — протяженность с востока на запад, этот размер с увеличением широты постепенно уменьшается. Для карт масштабов 1:25 000 — 1:200 000 боковые стороны рамки составляют от 36,86 см на экваторе до 37,14 см на широте 60 градусов, а нижняя (южная) сторона — от 55,66 см на экваторе до 27,9 см на широте 60 градусов.

Чем топографическая карта отличается от физической карты?

И физические, и политические карты относятся к географическим.

Географическая карта — это изображение Земной поверхности условными знаками на плоскости в уменьшенном виде, отображающее размещение, состояние и связи различных природных и общественных явлений, их изменения во времени, развитие и перемещение.

Географические карты подразделяются на следующие категории:

По территориальному охвату

— карты мира; — карты материков; — карты стран и регионов;

По масштабу

— крупномасштабные (начиная с 1:200000 и крупнее) ; — среднемасштабные (от 1:200000 и до 1:1000000 включительно) ; — мелкомасштабные (мельче 1:1000000).

Отличные по масштабу карты имеют разную точность и детальность изображения, степень генерализации и разное назначение.

По назначению

— научно-справочные — предназначены для выполнения научных исследований и получения максимально полной информации; — культурно-образовательные — предназначены для популяризации знаний, идей; — учебные — используются в качестве наглядных пособий для изучения географии, истории, геологии и других дисциплин; — технические — отображают объекты и условия, необходимые для решения каких-либо технических заданий; — туристские и др.

По содержанию

— Общегеографические карты — изображают все географические явления, в том числе рельеф, гидрографию, растительно-почвенный покров, населённые пункты, хозяйственные объекты, коммуникации, границы и т. д. Общегеографические крупномасштабные карты, на которых изображены все объекты местности, называются топографическими, среднемасштабные общегеографические карты — обзорно-топографическими, а мелкомасштабные общегеографические карты — обзорными.

— Тематические карты — показывают расположение, взаимосвязи и динамику природных явлений, населения, экономики, социальную сферу. Их можно разделить на две группы: карты природных явлений и карты общественных явлений.

　　Карты природных явлений охватывают все компоненты природной среды и их комбинации. В эту группу входят карты геологические, геофизические, карты рельефа земной поверхности и дна Мирового океана, метеорологические и климатические, океанографические, ботанические, гидрологические, почвенные, карты физико-географических ландшафтов и физико-географического районирования и т. д.

　　Общественно-политические карты включают карты населения, экономические, политические, исторические, социально-географические, причём каждая из подкатегорий в свою очередь может содержать собственную структуру разделения. Так, экономические карты включают также карты промышленности (как общие, так и отраслевые) , сельского хозяйства, рыбной промышленности, транспорта и связи и т. д.

Физическая карта — общегеографическая карта, передающая внешний облик территории и акватории. Имеет, как правило, средний или мелкий масштаб и носит обзорный характер. На физической карте подробно показаны рельеф и гидрография, а также пески, ледники, плавучие льды, заповедники, месторождения полезных ископаемых; менее подробно – социально-экономические элементы (нас. пункты, пути сообщения, границы и т. п. )

Политическая карта мира — географическая карта, отражающая страны мира, их форму правления и государственного устройства. Политическая карта отражает главные политико-географические изменения: образования новых независимых государств, перемену их статуса, слияние и разделение государств, утраты либо приобретение суверенитета, изменение площади государств, замену их столиц, изменение названия государств и столиц, перемену форм государственного правления и т. д.

Съёмка способом перпендикуляров

При помощи способа перпендикуляров можно наносить объекты, расположенные близко к дороге или к условной параллельной линии. Так можно нанести на карту участок реки. Наиболее выдающиеся участки реки фиксируют при помощи перпендикулярных линий. Съёмка происходит в процессе прохождения участка с остановками в выбранных точках и визирования и измерения участков местности в них.

Из выбранной точки 1, на предварительно сориентированном на планшете на бумаге проводят перпендикуляры к близлежащим объектам и откладывают расстояние на линиях. Отмеряют расстояние до точки 2 и там проводят те же работы. Этот способ отличается от маршрутной съёмки только тем, что отмечаются только объекты, расположенные под прямым углом к точке сбора информации.

Географические координаты и их определение по карте

В 1960 году с территории СССР запущена ракета, которая, пролетела определенное расстояние и опустилась в заданном районе. Географические координаты данного района равны 100с.ш. и 1700з.д., зная это, можно определить участок приземления ракеты. Однако для определения координат необходимо познакомиться с географической широтой и долготой.

Широта всех участков Земли проявляется в градусах, которые ведут отсчет от экватора (00) к полюсам (900). Санкт-Петербург расположен на 600 северной широты (с.ш.), а Якутск на 640с.ш. Поэтому, чтобы определить географические координаты места на карте, нужно выявить параллель его местонахождения.

На карте полушарий в атласе параллели проведены через 200. Все точки с географическими координатами, находящимися севернее экватора, имеют северную широту. Город Кейптаун имеет географические координаты, лежащие южнее экватора. В данном случае широта будет южная (ю.ш.) и может изменяться от 00 до 900. Таким образом можно составить алгоритм определения широты на карте.

Чтобы определить на карте какое-либо место нужно знать не только географическую широту, но и долготу. Например, на одной широте могут располагаться несколько городов, но географические координаты их будут различные.

Как и широта, долгота выражается в градусах, которые отсчитываются от нулевого меридиана. Географические координаты места на карте расположенного к востоку от меридиана будут иметь восточную долготу (в.д.), а к западу – западную (з.д.). Градусы долготы на глобусе и карте обозначаются на экваторе.

Получив широту и долготу можно указать полные географические координаты. Например, Санкт-Петербург расположен на 600с.ш. и 300в.д. Какие географические координаты имеет столица России – Москва? Ее можно найти между 400с.ш. и 600с.ш., точнее широта 550. Долгота расположена между 400 и 300, приблизительно будем считать 380в.д. Тогда получаем координаты Москвы 550с.ш. и 380в.д.

Рассмотрев различные способы изображения поверхности земного шара, можно сказать, что каждый из них важен не только для ученых, но и простых людей. В настоящее время их применяют во многих областях человеческой деятельности.

Основная графическая часть

Перейдем теперь к условным знакам для топографических планов. Они применимы именно для графической части документа

Тут важно выделить следующие группы:

• Рельеф. Его изображают при помощи основных и утолщенных горизонталей. Они дополняются отметками о высоте местности. Последние указываются в формате 111.22, в метрах над уровнем моря. Что любопытно, в России принята Балтийская система высот, и лишь в столице используется Московская. От первой она отличается незначительно – на +/-92 мм. Горизонтали и отметки позволяют судить о рельефе местности – возможно определить котлованы, горы, лощины, хребты, седловины и проч.
• Растительность и грунты. Знаки топографических планов обязательно “рассказывают” о видах и того, и другого.
• Гидрография. При помощи условных обозначений топографических планов изображаются реки, озера, болота и ручьи. Обязательно прописывается название водного объекта, направление его течения, глубина и скорость.
• Дорожная сеть. Обозначаются автомобильные, пешеходные, железнодорожные и трамвайные пути. Содержится информация об их покрытии, ширине.
• Инженерные сети. Условные знаки для топографических планов 1:500 призваны рассказать о подземных и наземных коммуникациях – ЛЭП, газопроводах, канализации, водопроводе, линий связи и проч.
• Ограждение. Это отображение всех типов изгородей, заборов и проч.
• Сооружения и здание. Подобные объекты снабжаются подписями с описанием их этажности, принадлежности к жилому сектору, информацией о материалах.
• Границы. На топографических планах обязательно указываются границы поселений, кадастровые пределы земельных участков, а также границы самой топографической съемки.

Необходимые документы

Если заказчиком топографического плана выступает физическое лицо, то достаточно лишь указать местоположение необходимого объекта (кадастровый номер или адрес участка), а затем устно договорится со специалистом о необходимость проведения тех или иных работ.

В случае когда услугу заказывает юридическое лицо, обязательно требуется составление договора, акта приемки-передачи. Заказчик также должен предоставить геодезической компании следующие документы:

• Ситуационный план необходимого объекта.
• Техническое задание на проведение геодезических, топографических работ.
• Информацию о ранее произведенных топографических работах.
• Иные документы, которые могут содержать в себе картографические сведения о данном объекте.

О масштабе на плане

Топографический план — это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации — это будет сливаться в одно пятно.

В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.

Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.

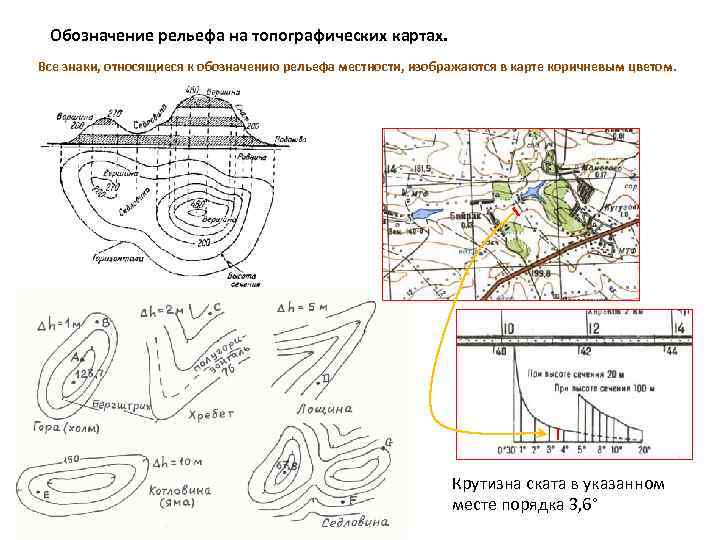

Крутизна ската

Крутизна ската – это угол, составленный направлением ската с горизонтальной плоскостью в данной точке.

Детальность изображения рельефа горизонталями зависит от высоты сечения рельефа для данного масштаба карты, которая связана с заложением и крутизной ската формулой  (рисунок 4).

Рисунок 4. – Элементы ската: h – высота ската; d – заложение ската

Из формулы видно, что чем подробнее требуется изобразить рельеф горизонталями, тем меньшую надо брать высоту сечения и тем меньшими будут заложения при постоянной крутизне скатов. Однако излишне малая высота сечения ведет к чрезмерной детализации изображения рельефа, в результате чего изображение теряет наглядность. На наших топографических картах за основную принята высота сечения, обеспечивающая раздельное изображение горизонталями скатов крутизной 45°.

Установленная для каждого масштаба карты высота сечения рельефа обеспечивает наглядность изображения рельефа и сравнимость крутизны скатов, что важно при оценке проходимости и защитных свойств местности. Для того чтобы не забивать карту слишком большой густотой горизонталей, высота сечения рельефа для карт горных районов иногда увеличивается

Для карт равнинной местности с целью более детального изображения подробностей рельефа высота сечения уменьшается

Высота сечения изменяется также в зависимости от масштаба карты. Чем мельче масштаб карты, тем больше высота сечения, и наоборот

Для карт равнинной местности с целью более детального изображения подробностей рельефа высота сечения уменьшается. Высота сечения изменяется также в зависимости от масштаба карты. Чем мельче масштаб карты, тем больше высота сечения, и наоборот

Для того чтобы не забивать карту слишком большой густотой горизонталей, высота сечения рельефа для карт горных районов иногда увеличивается. Для карт равнинной местности с целью более детального изображения подробностей рельефа высота сечения уменьшается. Высота сечения изменяется также в зависимости от масштаба карты. Чем мельче масштаб карты, тем больше высота сечения, и наоборот.

Высота сечения рельефа для топографических карт различных масштабов в зависимости от характера местности дана в таблице 1. Из таблицы видно, что чем крупнее масштаб карты, тем меньше высота сечения рельефа, следовательно, более подробно изображается рельеф.

Таблица 1. – Высота сечения рельефа в зависимости от характера местности

Местность	Высота сечения рельефа для карты масштаба
1:25 000	1:50 000	1:100 000	1:200 000	1:500 000
Плоскоравнинная	2,5	10	20	20	50
Плоскоравнинная залесенная	5	10	20	20	50
Равнинная пересеченная, всхолмленная с преобладающими углами наклона до 60, песчаная пустыня	5	10	20	20	50
Предгорная и горная	5	10	20	40	100
Высокогорная	10	20	40	40	100

Основная высота сечения рельефа для карты масштаба 1:1 000 000 устанавливается в соответствии с высотными поясами по следующей шкале: от 100 м ниже уровня моря до 400 м над уровнем моря – 50 м, от 400 до 1000 м – 100 м, выше 1000 м – 200 м.

Понятие и классификация условных знаков

Топографическая карта – это структурированная система изображений, для которой большое значение имеют условные картографические знаки. Специалисты делят их на знаки общего применения, а также на знаки, используемые для определения объектов в профессиональной сфере.

Для удобства применения подобных знаков введена специальная система классификации:

• Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
• Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
• Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Назначение топографических карт.

Топографические карты служат основным источником информации о местности и используются для ее изучения, определения расстояний и площадей, дирекционных углов, координат различных объектов и решения других измерительных задач. Они широко применяются при управлении войсками, а также в качестве основы для боевых графических документов и специальных карт.

Топографические карты (преимущественно карты масштабов 1:100 000 и 1:200 000) служат основным средством ориентирования на марше и в бою. Карта масштаба 1:25 000 предназначается для детального изучения отдельных участков местности (при форсировании водных преград, десантировании и в других случаях), выполнения точных измерений, а также для расчетов при строительстве военно-инженерных сооружений и военных объектов.

Карты масштабов 1:50 000 и 1:100 000 предназначаются для детального изучения местности и оценки ее тактических свойств при планировании и подготовке боевых действий, управления войсками в бою, целеуказания и ориентирования на поле боя, определения координат огневых (стартовых) позиций, средств разведки, целей и выполнения необходимых измерений и расчетов.

Карта масштаба 1:200 000 предназначается для изучения и оценки местности при планировании и подготовке боевых действий всех родов войск, управления войсками в операции (бою), планирования передвижения войск и ориентирования на местности при совершении марша.

Карты масштабов 1:500 000 и 1:1 000 000 предназначаются для изучения и оценки общего характера местности при подготовке и ведении операций, а также используются авиацией в качестве полетных карт.

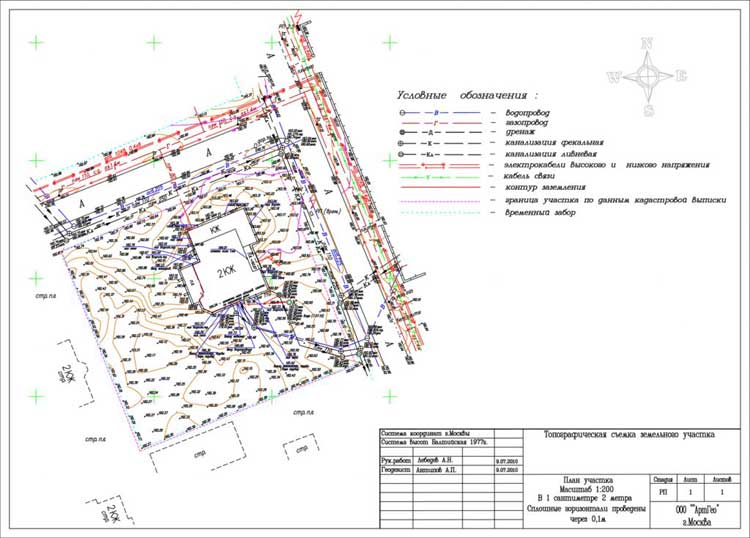

Разработка

Для их разработки требуется топографическая съемка, которая проводится на местности. Это так называемые полевые геодезические работы. Они оформляются в электронном виде и на бумажном носителе. В последнее время все чаще предоставляется 3D-визуализация.

Топографический план выполняется в заданном масштабе с указанием всех значимых объектов в условных обозначениях.

При развитом навыке это позволяет легко разобраться, где проходят границы участка и места прохождения коммуникаций. Можно отобразить вид грунта и определить, какой фундамент предпочесть для постройки.

На карте сложно отобразить конкретные коммуникации и деревья. План позволяет выполнить детализацию с включением уровней масштаба, расположением подземных и наземных коммуникаций, точных границ конкретного участка независимо от его размера.

Используются следующие обязательные обозначения.

Основные:

• Рельефы местности;
• Состояние и особенности грунта, включая растительность с детальным изображением;
• Гидрография, которая представляет собой водные объекты;
• Дороги разного уровня;
• Инженерные сети;
• Здания с подписями, характеризующими их – указание используемого материала, количества этажей и принадлежность к типу (жилой дом, административное здание, школа);
• Границы населенных пунктов и определенных участков.

Вспомогательные:

• Основа математическая, которая включает кресты с обозначением координат и местности;
• Условные символы, которые не соответствуют обычно используемым значениям;
• Штамп чертежа – включает сведения о масштабе, дате изготовления и исполнителе.

Возможные масштабы

В зависимости от требуемой задачи используются различные масштабы территории. Они позволяют определить соотношение к размеру на земли и кратность уменьшения изображения по сравнению с исходными параметрами.

Обычно используются масштабы следующих типов:

• 1:1 000 000;
• 1:500 000;
• 1:200 000;
• 1:100 000;
• 1:50 000;
• 1:25 000;
• 1:10 000.

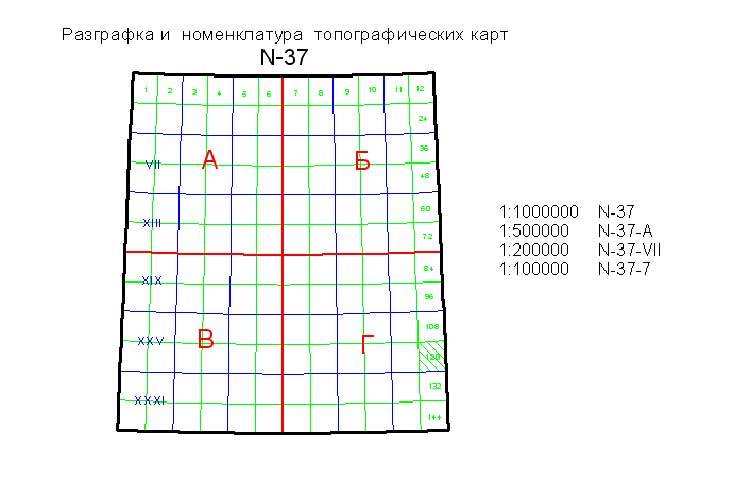

Разграфика и номенклатура

Разграфка представляет собой систему разделения поверхности на параллели и меридианы. Каждый используемый лист ограничивается рамкой.

Может использоваться один из следующих видов разграфики:

1. Прямоугольная. Карту делят на листы квадратной или прямоугольной формы, имеющие одинаковые размеры.
2. Трапециевидная. В качестве границ используются меридианы и параллели.

В России в качестве исходного используют масштаб 1:1 000 000. Он позволяет установить номенклатуру для крупных масштабов. Понятие номенклатуры в топографии не является тем же, что и в обычном понимании. Это система обозначения листов, которые выполняются в разных масштабах.

Например, номенклатура листов с масштабами 1:500 и 1:1000 складывается из номенклатуры 1:2000. Для обозначения масштаба 1:500 используют соответствующую арабскую цифру, а для 1:1000 – римскую.

Определение

Начнем статью с определений:

• Топографический план — это документ, который составляют по результатам топографической съемки местности. Так называется чертеж элементов ситуации, рельефа, а также прочих объектов на местности с их техническими и метрическими характеристиками, который исполняется с применением утвержденных условных знаков.
• Топографический план — это вид крупномасштабного чертежа, изображающий на плоскости в условных знаках какой-либо участок земной поверхности. Он строится без учета кривизны уровневой поверхности. Здесь сохраняется постоянный масштаб по всем направлениям и в любой точке.

Главная особенность топографического плана — это его высотная составляющая. То есть, в любой точке изображения можно определить высоту прочерченного там объекта. Помимо этого, на топоплане можно измерить линейные параметры и координаты объектов (с учетом масштаба).

Все вышеобозначенные данные легко получить как на бумажной, так и на электронной версии плана. Такими образом, топографический план — это не только наглядное изображение определенной местности, но и отправная точка для моделирования и проектирования.

Основная графическая часть

Перейдем теперь к условным знакам для топографических планов. Они применимы именно для графической части документа

Тут важно выделить следующие группы:

• Рельеф. Его изображают при помощи основных и утолщенных горизонталей. Они дополняются отметками о высоте местности. Последние указываются в формате 111.22, в метрах над уровнем моря. Что любопытно, в России принята Балтийская система высот, и лишь в столице используется Московская. От первой она отличается незначительно — на +/-92 мм. Горизонтали и отметки позволяют судить о рельефе местности — возможно определить котлованы, горы, лощины, хребты, седловины и проч.
• Растительность и грунты. Знаки топографических планов обязательно «рассказывают» о видах и того, и другого.
• Гидрография. При помощи условных обозначений топографических планов изображаются реки, озера, болота и ручьи. Обязательно прописывается название водного объекта, направление его течения, глубина и скорость.
• Дорожная сеть. Обозначаются автомобильные, пешеходные, железнодорожные и трамвайные пути. Содержится информация об их покрытии, ширине.
• Инженерные сети. Условные знаки для топографических планов 1:500 призваны рассказать о подземных и наземных коммуникациях — ЛЭП, газопроводах, канализации, водопроводе, линий связи и проч.
• Ограждение. Это отображение всех типов изгородей, заборов и проч.
• Сооружения и здание. Подобные объекты снабжаются подписями с описанием их этажности, принадлежности к жилому сектору, информацией о материалах.
• Границы. На топографических планах обязательно указываются границы поселений, кадастровые пределы земельных участков, а также границы самой топографической съемки.
