Как сделать трехскатную крышу дома своими руками для частного дома и для пристройки и инструкция

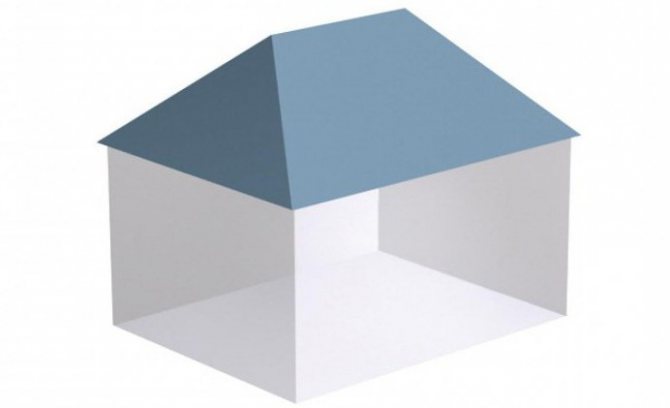

Шатровая кровля

Шатровая крыша представляет собой систему треугольных скатов, соединенных в одной вершине.

По особенностям каркасного строения шатровые крыши могут быть наслонные и висячие. Кроме того, шатровые конструкции еще бывают других видов.

Варианты проектирования

Основными направлениями проектирования шатровой системы являются:

• Вычисление угла уклона;
• выбор кровельного покрытия;
• расчет высоты конькового соединения.

Немаловажным этапом является вычисление нагрузки на стропильную конструкцию. Если предполагается утепление — высчитывается нагрузка слоев пирога.

Угол наклона

Наклон скатов напрямую зависит от вида кровельного покрытия и климатических условий. Снижение уклона следует делать при преобладании сильных ветров в месте строения.

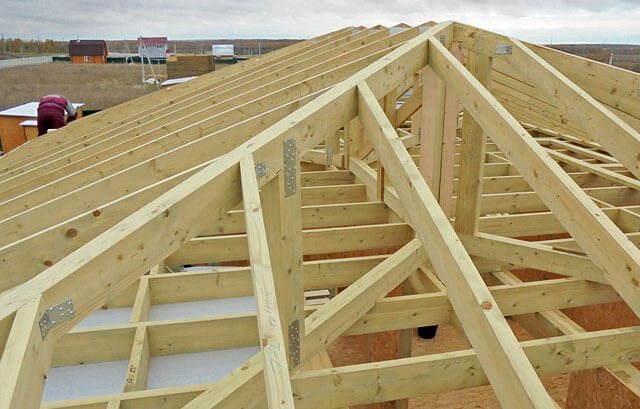

Стропильная система

Элементами стропильной системы шатровой кровли являются:

• Мауэрлат;
• балки перекрытия;
• накосные доски; затяжки;
• подпорки.

Эти и другие элементы в совокупности обеспечивают прочность и устойчивость каркаса.

Стропильная система шатровой крыши

Особенности монтажа

Монтаж шатровой системы подразумевает обустройство стропильной системы и укладку системы утепления для кровли.

Монтаж стропильной системы начинается с установки мауэрлата или обвязки. Далее поэтапно возводят систему, начиная со стропильных досок, монтажа стоек, других элементов, заканчивая шпренгелями и подкосами.

Преимущества и недостатки

Привлекательность шатровой крыши заставляет забыть об ее недостатках. Недостатками является малая площадь для мансарды и сложность монтажа. Плюсом являются аэродинамические свойства и прочность системы.

Шатровая крыша

Пристройка к дому с двускатной крышей

Этот вариант применяется для пристроек, которые впоследствии будут использоваться как полноценные помещения основного строения. Как правило, сама пристройка выполняется на массивном фундаменте, связанном с несущим основанием дома. Так же соединяются и стены, с использованием закладных элементов.

ФОТО: m-strana.ruПристройка с двускатной крышей

Двускатная стропильная конструкция предусматривает наличие чердака. В качестве материалов изготовления используются деревянные балки из массива или клееные. Для наката используется сечение 150×100 мм, для стропильной системы – 100×100 мм². Шаг установки несущих элементов не более 700 мм, а при использовании утеплителя – 600 мм.

ФОТО: strindustry.ruСтропильная конструкция двускатной крыши

Соединение двускатной крыши пристройки с главным зданием выполняется через флешинг или врезку.

Строительство трехскатной крыши своими руками

Перед укладкой мауэрлата обустраивают армопояс

Перед началом работ составляют чертеж и схему конструкции. Указываются габариты основных составных частей постройки.

Последовательность работ при самостоятельном возведении кровли будет выглядеть так:

1. Начинают с монтажа мауэрлата. Особенности процесса зависят от материала постройки. При работе с газосиликатным зданием или стенами из кирпича нужно предварительно создать поясную конструкцию из бетона с армированием. В ее стяжке ставят шпильки из металла. При работе с постройкой из дерева крепежные бруски закрепляются болтами-анкерами, монтируемыми в верхней части сруба. Чтобы изолировать стыковые места стеновых конструкций и мауэрлата, используют двойную рубероидную прослойку. Фиксация производится анкерами или арматурными скобками.
2. Устанавливаются стойки под конек. Они должны находиться четко под прямым углом. Добиваются этого использованием временных подкосов до стягивания брусом. Угол монтажа регулярно проверяют уровнем. Стоечные элементы закрывают прогоном конька и скрепляют гвоздями либо уголками.
3. Укладывают ноги стропил. По снятым меркам подготавливают шаблон и запиливают пяточные опорные пазы по парам. Поднимают стропила к дощечке конька и упирают в мауэрлат. Для ровности установки в начале закрепляют две крайние пары и протягивают между ними лесу. Последняя становится ориентиром, помогающим выровнять оставшиеся стропила. Если длина брусков превышает 4,5 м, к стойкам укрепляют подкосы с наклоном 45 градусов. Рядовые элементы монтируются с шагом, вычисленным исходя из ожидаемой нагрузки.

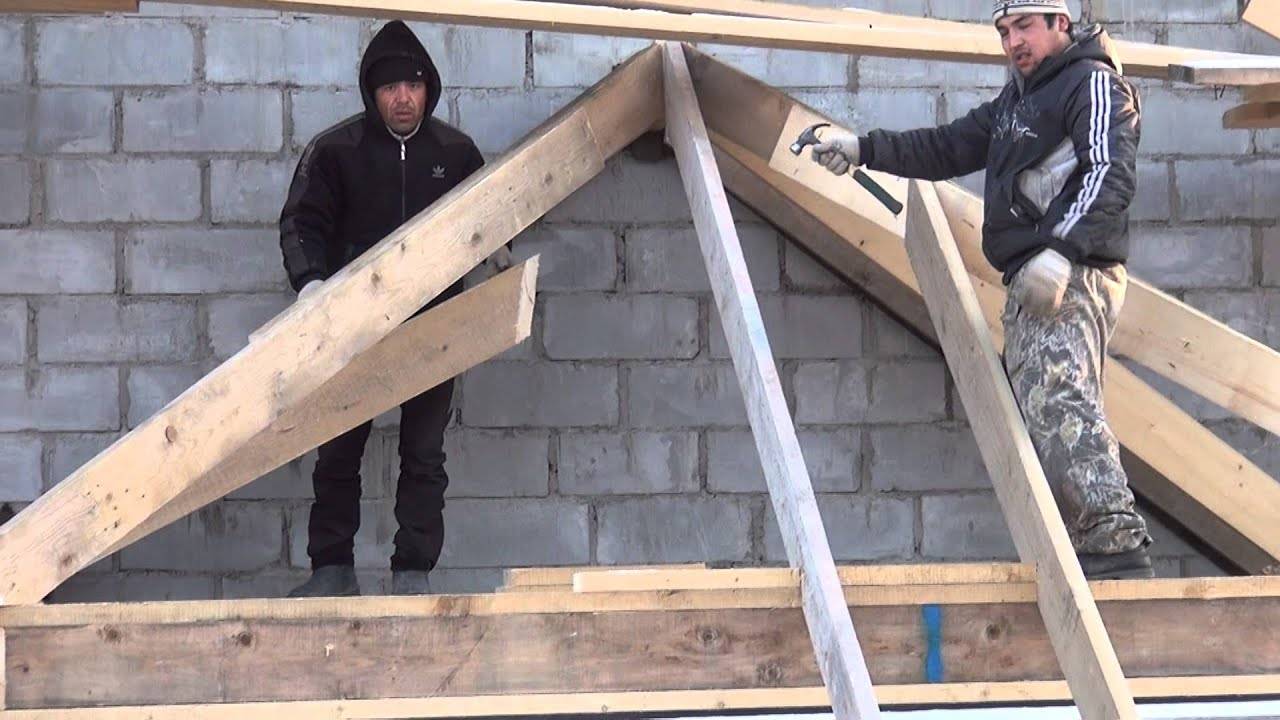

4. Закрепляют диагональные стропила. Эта операция довольно трудна в исполнении. Обычно принято монтировать 3 ноги с дистанцией между ними 0,6-0,9 м. Если в кровле планируется сделать окно, нужна добавочная поддержка, для которой ставят еще один элемент. Для полувальмового варианта диагональные компоненты крепятся не на балку, а на опорную доску. Ее прибивают к начальной паре рядовых брусков стропил. Строение такой доски напоминает ригельную балку, но опорник в данном случае не врезают в тело элемента, а прибивают наверх.
5. Монтируют нарожники. Их крепят к диагональным элементам с помощью уголков из металла или простых гвоздей. Чтобы соединение было крепче, возможно сделать подпил в нижней части.
6. Монтируют кобылки и украшения для карниза, обустраивают крепежи для стока воды. Устанавливают ветровые доски.

На кровле монтируют гидроизоляцию с помощью степлера. Пленочное покрытие режут полосами требуемых габаритов и закрепляют на стропилах. Верхний слой должен на 0,1-0,15 м перекрывать нижний. После этого закрепляют контробрешетку из тонких реек и саму обрешеточную конструкцию традиционным способом. Конечные два стропила протягивают через ее плоскость и закрепляют к вертикальной стене.

Виды пристроек – почему важна функциональность

Пристройку, в зависимости от желания хозяев, возлагаются различные функции. Она может быть летней террасой или кухней, дополнительной тёплой комнатой, мастерской или гаражом. Некоторые выполняют роль вестибюля для основного дома или имеют свой отдельный вход. Она может располагаться со стороны главного фасада, с любого торца или быть пристроена к задней стене. А по высоте она, как правило, ниже основного дома.

Силовой каркас у пристройки свой, независимый от главной постройки. И даже соседствующие стены могут быть раздельными. А жёсткое крепление пристройки к дому не является обязательным. Но стык двух строений обязательно должен быть закрыт сверху от протекания дождевых вод. Для этого и совмещают крышу пристройки с основным домом.

Задача стыковки кровли пристройки с основным домом имеет много решений, которые зависят от формы и конструкции основного покрытия.

Возможны различные варианты. Крыши бывают одно- , двух- и трёхскатные. Есть и более экзотические ситуации, но здесь они рассматриваться не будут.

Элементы каркаса треугольной крыши

Так же как и стропильная система вальмовой конструкции, скелет трехскатной крыши выполняется из набора таких элементов:

Мауэрлат. Деревянная обвязка пристройки, которую укладывают на специальные строительные шпильки

При этом важно не забыть простелить слой гидроизоляционного материала под дерево мауэрлата.

Коньковый прогон. Является верхней точкой опоры любой крыши

Именно на коньковый брус опирают стропильные ноги.

Диагональные стропила. Деревянные элементы каркаса, которые монтируют под углом к коньковому брусу. В количестве двух штук, отходящих от конька в виде лучей и упирающихся на мауэрлат, они образуют своеобразный треугольник, основанием которого является дерево мауэрлата по торцевой стене пристройки.

Центральное стропило. Элемент каркаса, который отводят по обеим сторонам конька перпендикулярно его длине. Таких фрагментов должно быть 4 штуки. Причем два из них будут выполнять роль диагональных стропил в задней (торцевой) части крыши, которая упирается в стену дома.

Промежуточные стропила. Устанавливают между центральными с шагом 40-70 см в зависимости от финишного кровельного материала.

Нарожники (короткие стропила). Устанавливаются между двумя диагональными стропилами по вальме и между ними же и центральными стропилами по трапециевидной части крыши. То есть, верхний конец таких ног каркаса стыкуют с угловыми стропилами, а нижний — с мауэрлатом. Причем эти ноги должны быть расположены строго параллельно центральным ногам по трапеции, и строго перпендикулярно протяженности мауэрлата по вальме. То есть, чем ближе к углам дома, тем короче будут эти ноги.

Раскосины. Деревянные брусовые элементы, которые используют для усиления жесткости конструкции. Монтируют их под углом по отношению к укрепляемому элементу.

Шпренгель. Деревянный брусовый элемент, который укладывают по внутренним углам мауэрлата для увеличения его жесткости.

Вертикальные стойки. Служат опорами для конькового бруса и упираются в деревянный прогон.

Как сделать дом с пристройкой под одной крышей

Дом и пристройку накрыть одной крышей вполне реально. Монтируются новые, более длинные стропила, на них укладывается своя обрешётка и новое покрытие общей для дома и пристройки крыши. На стене пристройки под стропила укладывается специальная рама из хорошего бруса. На профессиональном языке она называется «мауэрлат». Верхние концы стропил укладываются и закрепляются на балке «конькового прогона». Нижние концы стропил закрепляются на одной из сторон мауэрлата.

После окончания работ с новой крышей, старую можно демонтировать. Тем самым немного поднять высоту потолка.

Продление крыши на оба дома ФОТО: im0-tub-ru.yandex.net

Необходимые материалы

Для строительства односкатной крыши пристройки используются твердые породы дерева. Оно должно быть хорошо просушено и обработано веществами, защищающими от насекомых и воздействий атмосферы. Помимо этого, все деревянные элементы крыши лучше обработать противопожарными составами.

Для возведения крыши пристройки необходимы следующие материалы:

• брус для изготовления балок, опор, стропил;
• доска для обрешетки, а также обшивки боковых частей и торца;
• гидроизоляция и утеплитель;
• кровельные материалы.

Брус для стропил должен иметь размеры от 120х120 мм до 150х150 мм. Эти размеры выбираются с учетом веса материала кровли. Чем тяжелее материал, тем толще должен быть брус. Также необходимо добавить к тяжести материала нагрузку в качестве ветра, снега, дождя.

Что касается кровельных материалов, то лучше всего использовать те же материалы, что использовались для кровли основного здания. Но если это невозможно, то материал подбирается в соответствии с финансовыми возможностями.

Количество стропил берется из расчета, что их установка производится на расстоянии метра друг от друга.

При покупке гидроизоляции и утеплителя необходимо рассчитывать запас на нахлесты, стыки, обрезку. Это примерно еще десять процентов от общего количества.

Для проведения работ необходимы будут такие инструменты:

• электропила или ручная;
• электродрель;
• шуруповерт;
• молоток;
• нож;
• топор;
• мебельный степлер;
• уровень;
• рулетка;
• гвозди, саморезы с расчетом 10 штук на метр квадратный.

Особенности трехскатной крыши

Трехскатная крыша – разновидность вальмовой

Крыша 3 скатная, как и прочие, включает в себя стропила, мауэрлат и обрешеточную конструкцию. Из-за небольших габаритов кровля не обладает большим числом деталей и узлов. В стропильной системе трехскатной крыши-пристройки к дому отсутствуют опорные стойки. Тем не менее, в структуру входят нарожники. Так называются короткие добавочные стропила, опирающиеся на ноги главных элементов.

Поскольку такая кровля не относится к числу наиболее устойчивых, она предъявляет строгие требования к уклону скатов: он должен находиться в диапазоне от 25 до 45 градусов. Выход за эти границы в любую сторону не разрешен.

Варианты использования

Такое исполнение не считается универсальным и чаще всего встречается в сложных проектах, совмещающих несколько видов несущих кровельных каркасов. Но при желании кровли с тремя скатами могут эксплуатироваться в качестве самостоятельных, варианты ограничены лишь бюджетом и фантазией владельцев.

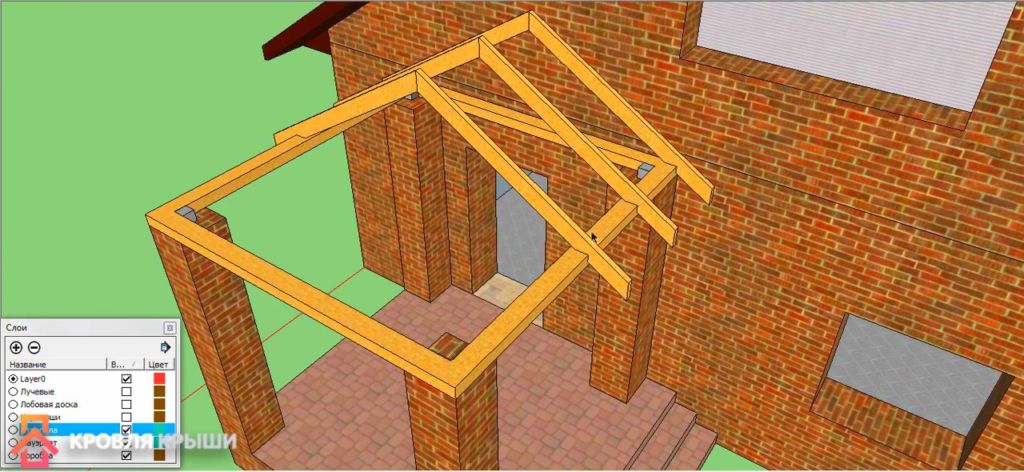

Пристройка к дому

Этот вариант наиболее распространен – трехскатные крыши придают открытым или закрытым пристройкам завершенный и оригинальный вид. Такая кровля хорошо защищает от атмосферных воздействий.

При правильном подходе такая кровля пристройки изначально предусматривается проектом (как минимум – на этапе заложения конструкций для привязки каркаса).

При отсутствии такой возможности скаты удерживаются угловыми закладными или другими, не менее надежными крепежами.

Основное строение

Возможность увеличения числа ровных стен положительно оценивается при возведении домов с мансардами и верхними жилыми этажами, при правильном учете ветровых нагрузок и выборе подходящего ракурса такие крыши всегда уместны.

Способы увеличения устойчивости продумываются заранее, как правило единственный фронтон в таких домах закладывается из прочных материалов (кирпич или блоки), стропильная конструкция по возможности опирается на несущие конструкции дома.

Нюансы дизайна мансардной комнаты

Планировку мансарды, независимо от стиля, можно организовать двумя способами:

1. Студийная. Открытая, свободная от перегородок мансарда становится одной, полной простора комнатой.
2. Ячеистая. Комнатная планировка разбивает мансардное помещение на отдельные зоны и превращает ее в многофункциональное помещение.

Книжные полки вдоль низких стен мансарды

Уютная простая столовая в деревенском стиле

Главная особенность мансарды – скошенные стены, создающие разное расстояние до потолка в отдельных зонах комнаты. Этот нюанс можно превратить в особую изюминку, которая будет основным акцентом в облике всего помещения.

Как строится трехскатная крыша

Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.

Конструкция трехскатного каркаса

Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:

1. Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
2. Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
3. Вальмовая система с диагональными стропилами, подкосами, нарожниками.

Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.

Сборка трехскатной крыши

В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.

После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.

Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.

Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.

Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.

После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.

Кровля для трехскатной крыши

Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.

Особенности монтажа: подготовка материала

Трехскатная крыша, фото которой представлены в статье, должна обустраиваться после подготовки материала. Традиционно для стропильной системы и обрешетки используется хвойный пиломатериал, который подготавливается методом высушивания под навесом. Его остаточная влажность не должна быть больше 20%. При выборе материала необходимо проверить его на отсутствие следов плесени и гнили, а также потемнений.

Пиломатериал должен быть покрыт антисептиком, а для повышения противопожарных качеств – антипиреновым составом. Когда изготавливаются трехскатные крыши своими руками, мауэрлат обычно делают из бруса с квадратным сечением, его сторона может быть равна 100 или 150 мм. Тогда как стропила и балки перекрытий могут быть выполнены из 50-мм доски, ширина которой составляет 200 мм и больше. Заготовки при этом должны быть обращены узкой стороной вниз, это позволит уменьшить провисание.

Порядок утепления

Для обеспечения комфортной обстановки следует подойти к утеплению основательно. Обязательно выбирают качественные материалы и учитывают конструктивные особенности.

Порядок утепления складывается из нескольких шагов:

1. Монтаж гидробарьерного слоя:
2. Укладки утепляющего слоя;
3. Обустройство пароизоляции;
4. Обустройство зазоров для самовентиляции;
5. Работы по внутренней отделке.
6. Есть несколько способов утепления:
7. Между стропильной системой;
8. Непосредственно под укладку кровельного материала;
9. Внутреннее утепление мансардной крыши.

При первом способе обычно используют минеральную вату в качестве утеплителя. Вначале по всей стропильной системе укладывают слой гидроизоляционного материала, например, мембрану

Начните укладку с нижнего слоя. Слои ваты укладывают внахлест, скрепляют строительным скотчем. А вот мембрану следует монтировать с промежутками в 0,5-1 см: у нее, как и у остальных материалов те же физические свойства: при пониженной температуре она сжимается. Крепить ее можно стиплером или обработанными от ржавления гвоздями. Теперь обустраивают зазоры вентиляции: так лишняя влага будет испаряться. Закрепляют гидроизоляцию решеткой из тонких реек, а ее саму тоже прибивают нержавеющими гвоздями.

Утеплитель сразу не нужно укладывать, вначале ему дают немного принять горизонтальную форму. После некоторого времени минеральную вату разрезают на небольшие полотна, которые и будут закладываться между стропилами. По окончании раскладки вату укрывают полиэтиленовой пленкой, материал крепится внахлест.

Все места стыковки заклеивают скотчем. Поверх всего укладывается обрешетка из тонких реек, а уже потом можно переходить к обустройству самого кровельного материла.

Если укладывать поверх стропильной системы, то следует использовать листы пенополистирола, под который необходимо обустроить основание, которое делают так:

1. К стропилам прибивают легкий строительный материал: фанерные листы, тонкие доски, они и будут служить основой под укладку теплоизоляционного слоя.
2. На деревянную основу крепят паронепроницаемую мембрану, но можно обойтись и без нее.
3. Теперь можно уложить и прикрепить утеплительные листы. Переходят к укладке кровельного материала.
4. Все работы доступны простому обывателю, в них нет никакой сложности, просто следует придерживаться порядка работ, и кровля пристройки будет служить долго.

Типы стропильных систем

В зависимости от способа обустройства конькового узла выделяют трехскатные крыши шатрового типа – с тремя треугольными скатами, сходящимися в одной точке и вальмового – с коньковым прогоном. Первые выбираются при покрытии пристроек квадратной формы, вторые – во всех остальных случаях.

В зависимости от способа крепления стропил различают следующие виды каркаса:

• С висячими ногами, опирающиеся на несущие стены.
• Наслонные, с дополнительными вертикальными опорами, соединяющими коньковый прогон и внутренние капитальные конструкции.

В случае трехскатных крыш второй тип считается более устойчивым и надежным. В частности, именно его рекомендуют выбрать при возведении такой кровли своими силами.

• С деревянными стропилами. Они считаются более доступными и чаще встречаются в частном домостроении.
• С металлическими стропилами. Такую систему выбираются при большой площади трехскатной кровли или усиленных нагрузках и собираются с помощью уголков или аналогичных крепежей.

Особенности трехскатной крыши

Трехскатная крыша — разновидность вальмовой

Крыша 3 скатная, как и прочие, включает в себя стропила, мауэрлат и обрешеточную конструкцию. Из-за небольших габаритов кровля не обладает большим числом деталей и узлов. В стропильной системе трехскатной крыши-пристройки к дому отсутствуют опорные стойки. Тем не менее, в структуру входят нарожники. Так называются короткие добавочные стропила, опирающиеся на ноги главных элементов.

Поскольку такая кровля не относится к числу наиболее устойчивых, она предъявляет строгие требования к уклону скатов: он должен находиться в диапазоне от 25 до 45 градусов. Выход за эти границы в любую сторону не разрешен.

Основные нюансы монтажа треугольной крыши

При возведении треугольной кровельной конструкции следует придерживаться таких правил:

• Стропила лучше всего монтировать методом врубки. То есть, делать в них специальные выпилы по форме конька и мауэрлата.
• Врубки в самом мауэрлате делать запрещено. Это ослабляет конструкцию.
• Глубина вреза в основании стропила не должна быть больше, чем четверть его сечения.
• Обязательно делать свес для карнизной защиты стен от осадков. Для этого выступ стропильных ног за пределы стен пристройки должен составлять не менее 50 см.
• Все узлы соединения стропильной системы должны быть соединены надежно. При этом угловые стропила и конёк соединяются методом подрезки первых и стыкования их на консоли под углом исключительно 90 градусов.

Из чего сделать пристройку к деревянному дому

Отдельно стоит обратить внимание на материалы, из которых делают пристройку. Если дом деревянный, то вполне можно дополнить его квадратными метрами из дерева или даже бруса

Так общая концепция здания не будет нарушена, и все станет казаться более красивым и уютным. Дерево позволяет не только упростить работу над изделием, но и существенно сэкономить. Большим плюсом данного материала является то, что он достаточно теплый. Однако для использования помещения круглый год стоит все же произвести дополнительные работы по утеплению.

В некоторых случаях мастера выбирают для работы кирпич. Это более дорогой материал, но он обладает своими плюсами. В первую очередь кирпичи всегда хорошо держат тепло, поэтому работы по утеплению будут требоваться минимальные. Кроме того, уход за пристройкой будет простым, что выгодно отличает этот материал от дерева.

Однако когда к деревянному дому пристраивают дополнительное помещение из кирпича, это может выглядеть не слишком удачно. Поэтому придется выбирать между практичностью и внешним видом. Либо, как вариант, можно после использовать внешние отделочные материалы одинакового типа на всем доме сразу, включая и пристроенное помещение.

Пристрой из бруса

Очень красиво смотрятся пристройки, которые выполнены своими руками из бруса. Это долговечный материал, который прослужит долго, если за ним правильно ухаживать. Внешний вид самого здания сразу преображается, и дом становится похожим на сказочную избушку. Но цена качественного материала такого типа может быть высокой.

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

• Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
• Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
• На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

• Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
• Крепятся центральные стропильные доски;
• Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
• Крепление затяжки. Располагают у конька для закрепления стропильных ног;
• Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
• Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
• Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

Стеновой «пирог»: характеристики

Стеновой «пирог»: характеристики

Конечной целью любых строительных работ выступает создание долговечного сооружения, жить в котором будет комфортно и уютно. Качество стенового «пирога» оказывает самое прямое и решающее влияние на достижение этой цели. Во время утепления стен каркасного дома или пристройки нужно помнить о том, что правильно уложенные паро- и ветроизоляция – залог долгой службы без потери эксплуатационных характеристик любого вида утеплителя. Если же забыть об этом, то утеплитель очень быстро впитает влагу из окружающей среды и станет негодным.

Если рассматривать слои стенового «пирога» изнутри каркасной пристройки, то они должны идти в таком порядке:

1. Внутренняя обшивка,

2. Воздушный зазор (10–20 мм),

3. Пароизоляция,

4. Слой утеплителя,

5. Ветроизоляция,

6. Внешняя отделка.

Второй вариант более предпочтителен, так как он не деформируется при воздействии высокой температуры окружающей среды. При монтаже пароизоляционных мембранных материалов нужно располагать их гладкой поверхностью по направлению к слою теплоизоляции, а ворсистой – к помещению. Ворсинки не дают образовываться на них конденсату, что предотвращает чрезмерное намокание утеплителя.

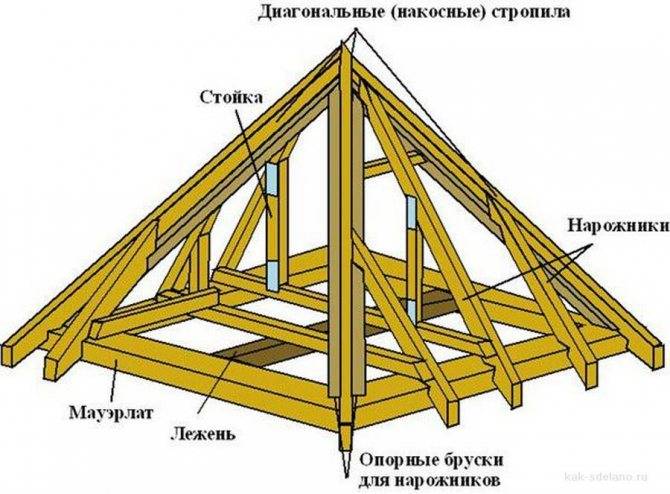

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
• Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
• Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
• Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
• Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
• Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
• Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
• Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
• Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.
