4 Сколько весит профильная труба – расчет при помощи калькулятора
Последний способ установления веса трубы квадратного либо прямоугольного профиля заключается в использовании готовых калькуляторов, имеющихся на множестве специализированных сайтов. Воспользоваться подобной методикой может любой человек, ПК которого подключен к глобальной сети. Никаких сложностей с эксплуатацией калькулятора у него не возникнет. Нужно лишь ввести в предлагаемые поля следующие значения трубы:
- длину сторон;
- длину изделия;
- толщину стенок.
После этого выбирается сталь (ее марка), являющаяся исходным сырьем для выпуска трубы, нажимается кнопка «Расчет». Перед нами появится показатель массы изделия. В большинстве случаев вес определяется с некоторой погрешностью. То есть он, вполне возможно, будет незначительно отличаться от табличных величин и от данных, полученных формульными расчетами.
Кстати, описанные нами калькуляторы обычно дают возможность определить вес и многих других видов металлопроката, например:
- прута;
- круга;
- двутавровой балки;
- разных видов швеллеров;
- шестигранника;
- квадрата;
- уголка.
При этом все озвученные изделия могут изготавливаться не только из стали, но и из иных материалов: латуни, магния, меди, чугуна разных марок, бронзы, титана, алюминия и так далее.
Последний штрих – большая часть калькуляторов позволяет производить и обратные расчеты. Например, определять по известной массе трубы ее метраж. Такая функция может понадобиться тогда, когда человеку требуется узнать, сколько погонных метров изделия, допустим квадрата 60х60 мм, приходится на одну тонну или килограмм его массы.
Расчет квадратной трубы на прогиб и изгиб
Замкнутые профили, какими являются квадратные, прямоугольные и круглые трубы, — это вариант для тех, у кого нет возможности использовать деревянные конструкции, но есть желание предать будущему сооружению хорошую эстетичность. Например, каркас козырька, сваренный из квадратных труб, выглядит более эстетично, чем тот же козырек, сваренный из уголков.
1. Калькулятор
2. Инструкция к калькулятору
На данной странице Вам представлен калькулятор способный подбирать сечение квадратной трубы по прочности и деформациям. Другими словами, с помощью данного калькулятора Вы можете произвести расчет квадратной трубы на прогиб и изгиб по ГОСТ 30245-2003 «Профили стальные гнутые замкнутые сварные квадратные для строительных конструкций».
Рассчитать квадратную трубу можно для следующих расчетных схем:
Тип 1 — балка с одним пролетом с приложенной на нее равномерно распределенной нагрузкой.
Тип 2 — жестко защемленная консоль с равномерно распределенной нагрузкой.
Тип 3 — балка лежащая на двух опорах с выведенной консолью с одной стороны.
Тип 4 — однопролетная шарнирно опертая балка с приложенной на нее сосредоточенной нагрузкой.
Тип 5 — то же самое, что и тип 4, только с двумя сосредоточенными нагрузками.
Тип 6 — консоль с жестким защемлением с приложенной на нее сосредоточенной нагрузкой.
Инструкция к калькулятору
Обращаю ваше внимание, что в нецелых числах необходимо ставить точку, а не запятую, то есть, например, 5.7 м, а не 5,7. Также, если что-то не понятно, задавайте свои вопросы через форму комментариев, расположенную в самом низу
Исходные данные
Расчетная схема:
Длина пролета (L) — пролет через который переброшена балка или длина консоли.
Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. Для 3 схемы А равна длине консоли балки, опирающейся на 2 опоры.
Нормативная и расчетная нагрузки — нагрузки, на которые рассчитывается квадратная труба. Рассчитать их можно с помощью следующих материалов:
Fmax — максимально допустимый прогиб, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия», в зависимости от вида конструкции. Некоторые значения этого показателя приведены в таблице 1.
Таблица 1. Максимальный прогиб для некоторых конструкций согласно СНиП.
| Вид балки | Длина пролета | Требования | Fmax |
| Балки перекрытий, покрытий, крыши | L ≤ 1 м | Эстетико-психологические, то есть такие, при которых прогиб балки не будет «бросаться в глаза» | 1/120 (1/60) |
| L = 3 м | 1/150 (1/75) | ||
| L = 6 м | 1/200 (1/100) | ||
| L = 12 м | 1/250 (1/125) | ||
| Балки покрытий и перекрытий при наличии на них элементов, подверженных растрескиванию (стяжек, полов, перегородок) | любая | Конструктивные | 1/150 (1/75) |
| Перемычки | любая | Конструктивные | 1/200 |
| Примечания:1. Без скобок Fmax указан для пролета, в скобках — для консоли.2. В случае промежуточных значений длины пролета L максимальный прогиб Fmax находится по линейной интерполяции. |
Количество труб — обычно указывается одна балка, но если есть желание ее усилить и положить рядом еще одну такую же балку, то следует выбрать в графе «две».

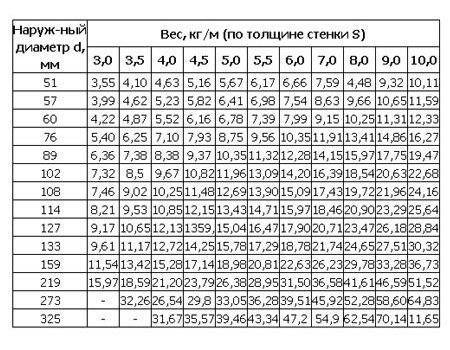

Вес трубы круглой стальной таблица.
Углеродистая сталь (7850 кг/м³)Вес трубы круглой 127x4x1000
Вес метра круглой трубы 127×4
m = 12.127308 кг.
В тонне 82 метров трубы 127×4
Вес трубы круглой 133x4x1000
Вес метра круглой трубы 133×4
m = 12.718884 кг.
В тонне 79 метров трубы 133×4
Вес трубы круглой 140x4x1000
Вес метра круглой трубы 140×4
m = 13.409056 кг.
В тонне 75 метров трубы 140×4
Вес трубы круглой 146x4x1000
Вес метра круглой трубы 146×4
m = 14.000632 кг.
В тонне 71 метров трубы 146×4
Вес трубы круглой 152x4x1000
Вес метра круглой трубы 152×4
m = 14.592208 кг.
В тонне 69 метров трубы 152×4
Вес трубы круглой 159x4x1000
Вес метра круглой трубы 159×4
m = 15.28238 кг.
В тонне 65 метров трубы 159×4
Вес трубы круглой 168x4x1000
Вес метра круглой трубы 168×4
m = 16.169744 кг.
В тонне 62 метров трубы 168×4
Вес трубы круглой 178x4x1000
Вес метра круглой трубы 178×4
m = 17.155704 кг.
В тонне 58 метров трубы 178×4
Вес трубы круглой 180x4x1000
Вес метра круглой трубы 180×4
m = 17.352896 кг.
В тонне 58 метров трубы 180×4
Способы расчета удельного веса
Вес любой трубы будет зависеть от удельной плотности состава, из которого сделана труба, и ее геометрических показателей:
- длины;
- высоты, ширины или диаметра;
- толщины стенок.
Поэтому указывается как масса объема (в м. кв.) профильной или цилиндрической формы, наполненной однородной сталью с необходимой плотностью (в кг/м. куб.). Длина трубы при определении ее удельной массы равняется один метр. Для стального трубопроката, при любых расчетах, плотность состава, из которого он сделан, постоянно принимается за величину 7850кг/м. куб. Чтобы определить вес одного метра стальной трубы (удельный вес) выбирают один из таких способов:
- по расчетным формулам;
- при помощи таблиц, где искомые данные указаны для стандартных размеров трубного проката.
В любом случае полученные данные являются только теоретическим расчетом. Это объясняется следующими причинами:
- при расчетах часто приходится округлять рассчитанные значения;
- при расчетах форма трубы подразумевается геометрически правильной, то есть, не учитываются наплывы металла на сварочном стыке, закругления в углах (для профильного проката), уменьшение или превышение размеров относительно типовых в пределах допустимых ГОСТ;
- плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница довольно значительна при определении веса большого количества трубной продукции.

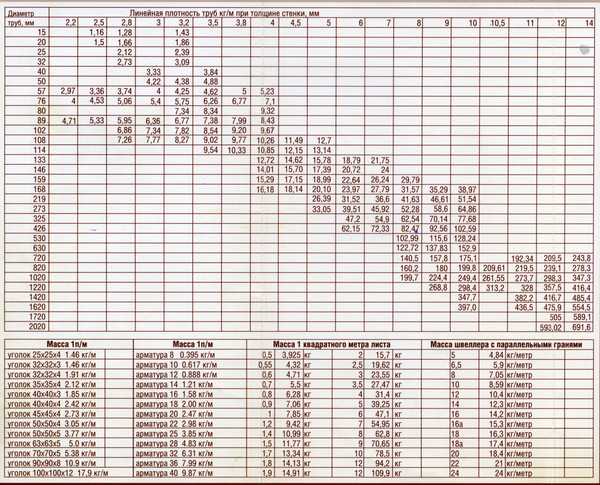

При помощи специальных таблиц определяют максимально приближенный теоретический показатель удельного веса трубопроката
, так как при их составлении использовались сложные математические формулы, которые максимально учитывали технологию производства и геометрию изделий. Чтобы воспользоваться данным вариантом расчета, вначале по имеющимся данным о трубопрокате определяют его тип. После находят в справочной литературе соответствующую этому металлопрокату таблицу или ГОСТ на этот сортамент. Так, например, для стальных профилированных труб квадратного сечения нужно использовать ГОСТ 8639-82, а для круглых прямошовных – ГОСТ 10704-91. Дальнейший этап в определении удельной массы: по имеющимся показателям о размерах трубопроката отыскать в таблице необходимое значение. В случае когда замеренные габариты продукции или толщина стенки не соответствуют какому-то табличному значению, то подбирают показатель удельной массы для наиболее близко находящихся по значению типовых размеров. Табличный вариант расчета хорош тем, что он не требует выполнения каких-то расчетов
, что исключает при вычислениях вероятность допущения математической ошибки. Но этот способ подразумевает наличия специальной литературы. Наиболее универсальный вариант – это использование математических формул. Этот способ можно применять в любых условиях, даже, так сказать «полевых», вдали от возможностей и благ цивилизации.
Определение удельного веса трубы по формулам
Как уже выше говорилось, в основе расчета находится определение объема сырья, израсходованного для производства одного метра трубопроката. Затем данную величину нужно умножить на плотность состава (в случае со сталью на 7850кг/м3). Искомый объем определяют таким способом:
Все подсчеты делаются только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по такой формуле:
V = RхRх3,14хL, где:
Еще одна несложная формула, но уже для стальных круглых труб:
Погонный метр трубы — это сколько?
Когда мы высчитываем количество необходимого материала для строительства или создания коммуникаций, мы используем стандартную системы измерения и единицу – метр. Но в одном случае необходимо высчитать метр квадратный, в другом — погонный. Как не ошибиться, и сделать правильные замеры для покупки, например, трубы?
Для начала стоит определиться с понятием погонного метра. Здесь все просто, погонный метр трубы – это ее длина. Причем без диаметра или указания других параметров. Длина трубы может быть абсолютно разной в зависимости от материала и производителя, а в ремонтных или монтажных работах потребуется обязательно определенный отмерянный элемент.
Описание
Расчет веса 1 метра стальной круглой трубы или перевод веса из тонн или кг в метры трубы. Данные для калькулятора получены из официальной документации согласно ГОСТ 10704-91 “Трубы стальные электросварные прямошовные”. Данные расчета точны до двух знаков после запятой и согласованы с таблицей весов ГОСТ.
Круглая стальная труба часто используется для транспортировки жидкости и газа на различные расстояния. В нашем калькуляторе stroykalkulyator.ru вы можете выбрать рассчитать вес труб наружного (внешнего) диаметра: 10 мм, 10,2 мм, 12 мм, 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 18 мм, 19 мм, 20 мм, 21,3 мм, 22 мм, 23 мм, 24 мм, 25 мм, 26 мм, 27 мм, 28 мм, 30 мм, 32 мм, 33 мм, 33,7 мм, 35 мм, 36 мм, 38 мм, 40 мм, 42 мм, 43 мм, 44,5 мм, 45 мм, 48 мм, 48,3 мм, 51 мм, 52 мм, 53 мм, 54 мм, 57 мм, 60 мм, 63,5 мм, 70 мм, 73 мм, 76 мм, 83 мм, 89 мм, 95 мм, 102 мм, 108 мм, 114 мм, 127 мм, 133 мм, 140 мм, 146 мм, 152 мм, 159 мм, 168 мм, 177,8 мм, 180 мм, 193,7 мм, 219 мм, 244,5 мм, 273 мм, 325 мм, 355,6 мм, 377 мм, 406,4 мм, 426 мм, 508 мм, 530 мм, 630 мм, 720 мм, 820 мм, 920 мм, 1020 мм, 1120 мм, 1220 мм, 1420 мм.
Толщина стенки (металла) трубы от 0,8 до 50 мм: 0,8 мм, 0,9 мм, 1 мм, 1,2 мм, 1,4 мм, 1,5 мм, 1,6 мм, 1,8 мм, 2 мм, 2,2 мм, 2,5 мм, 2,8 мм, 3 мм, 3,2 мм, 3,5 мм, 3,8 мм, 4 мм, 4,5 мм, 5 мм, 5,5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 17,5 мм, 18 мм, 19 мм, 20 мм, 21 мм, 22 мм, 23 мм, 24 мм, 25 мм, 26 мм, 27 мм, 28 мм, 29 мм, 30 мм, 31 мм, 32 мм, 33 мм, 34 мм, 35 мм, 36 мм, 37 мм, 38 мм, 39 мм, 40 мм, 41 мм, 42 мм, 43 мм, 44 мм, 45 мм, 46 мм, 47 мм, 48 мм, 49 мм, 50 мм
Трубы изготавливают следующих размеров, при диаметре до 30 мм, длина трубы должна быть не менее 2 м, от 30-70 мм – 3 метра, от 70 до 152 мм – не менее 4 метров, а свыше 152 мм – длина от 5 мм. Пример условного обозначения труба с наружным диаметром 76 мм, толщиной стенки 3 мм: “Труба 76х3 ГОСТ 10704-91”.
Если вы хотите рассчитать вес трубы самостоятельно, то можно воспользоваться формулой: m = Пи x P x T x (D – t), где P – плотность металла (кг/м3), D – диаметр трубы (мм), t – толщина стенки (мм), Пи – число Пи (3.14). А для того, чтобы быстро рассчитать вес одного метра стальной трубы на калькуляторе, выберите нужный диаметр и введите значение в соответствующее поле и получите мгновенный результат в соседнем окошке. Также вся информация дублируется текстовой строкой под полями ввода, которую легко выделить, скопировать и отправить себе или коллеге по почте. Если вам необходимо наоборот, рассчитать сколько метров труб в одной тонне, то просто кликните на переключатель в виде стрелочек посередине между полями “Вес” и “Длина” и введите известную массу. Не забудьте при этом выбрать нужный размер трубы. Калькулятор мгновенно рассчитает результат в соседнем поле, а информация о выбранных параметрах также отразится в виде текста. По умолчанию, в нашем калькуляторе используется для расчета сталь марки Ст3сп
Преимущества и недостатки
Тот факт, что продукция стального трубного проката занимает в любом магазине стройматериалов существенную часть стеллажей, говорит о наличии у неё определённых достоинств по сравнению со своими конкурентами. Кратко остановимся на них.
механическая прочность. Стальной трубопрокат, прежде всего, может применяться в местах, где водопровод подвергается немалым внешним механическим воздействиям. Кроме того, данные изделия – лучший выбор для организации транспортировки воды под весьма высоким давлением;
относительная дешевизна. Назвать трубу стальную самым дешевым материалом, конечно же, нельзя. А вот то, что она одно из самых дешёвых подобных изделий – это точно. При этом весу трубы отводится не главная роль;
широкий выбор арматуры. Если фитинг необходимой формы, например, для того же полипропиленового водопровода иногда придётся ещё и поискать, то обычные тройники или уголки чугунные в обилии присутствуют на полках любого строительного магазина;
небольшой коэффициент линейного расширения
Данное свойство очень важно, когда магистраль водопровода (неважно какого, стального или из другого материала) штукатурится или утапливается в стяжку. То есть, при нагреве стального трубопровода трещины в таком покрытии не появятся.
К основным недостаткам металлических трубных изделий помимо трудоёмкости монтажа и разборки, эксперты относят подверженность коррозии и уменьшение со временем полезного просвета. Что же касается веса 1м трубы стальной, то владелец будущего водопровода ощутит на себе большое значение данного параметра на всех этапах строительства. Начиная с транспортировки партии трубной продукции, включая разгрузку и заканчивая монтажом трубопровода.
Трубы без защитного покрытия быстро начинают ржаветь, а это является серьезным недостатком
Виды труб
По способу изготовления трубы делятся на группы:
- бесшовные,
- сварные,
- литые,
- паяные (узкое специальное применение).
Бесшовные трубы
подразделяются по изготовлению на:
- горячекатаные,
- холоднокатаные,
- прессованные,
- цельнотянутые.
Сварная труба подразделяется на:
- сваренные электросваркой,
- сваренные печной сваркой или газосваркой.
Деление на группы обусловлено сферой применения. Например, труба цельнотянутая, применяется в газовой отрасли. Такая технология исключает протечки газа через возможные непровары в швах, и выдерживают большое давление газа при перекачке. При использовании подобных труб в водоводах они эксплуатируются при большем давлении, особенно в магистральных водоводах.
Вес метра погонного квадрата стального.
Квадрат стальной | Вес, в кг метра погонного |
3х3 | 0,071 |
3,2х3,2 | 0,08 |
4х4 | 0,126 |
4,5х4,5 | 0,159 |
5х5 | 0,196 |
5,5х5,5 | 0,238 |
6х6 | 0,283 |
6,3х6,3 | 0,311 |
7х7 | 0,385 |
8х8 | 0,502 |
9х9 | 0,636 |
10х10 | 0,785 |
11х11 | 0,95 |
12х12 | 1,13 |
13х13 | 1,33 |
14х14 | 1,54 |
15х15 | 1,77 |
16х16 | 2,01 |
17х17 | 2,27 |
18х18 | 2,54 |
19х19 | 2,83 |
20х20 | 3,14 |
21х21 | 3,46 |
22х22 | 3,8 |
23х23 | 4,15 |
24х24 | 4,52 |
25х25 | 4,91 |
26х26 | 5,3 |
27х27 | 5,72 |
28х28 | 6,15 |
29х29 | 6,6 |
30х30 | 7,06 |
31х31 | 7,54 |
32х32 | 8,04 |
33х33 | 8,55 |
34х34 | 9,07 |
35х35 | 9,62 |
36х36 | 10,17 |
37х37 | 10,75 |
38х38 | 11,24 |
39х39 | 11,94 |
40х40 | 12,56 |
41х41 | 13,2 |
42х42 | 13,85 |
45х45 | 15,9 |
46х46 | 16,61 |
48х48 | 18,09 |
50х50 | 19,62 |
53х53 | 22,1 |
55х55 | 23,75 |
56х56 | 24,61 |
58х58 | 26,4 |
60х60 | 28,26 |
65х65 | 33,17 |
70х70 | 38,4 |
80х80 | 50,24 |
85х85 | 56,72 |
90х90 | 63,59 |
100х100 | 78,5 |
110х110 | 94,99 |
120х120 | 113,04 |
125х125 | 122,66 |
130х130 | 132,67 |
140х140 | 153,86 |
150х150 | 176,63 |
160х160 | 200,96 |
170х170 | 226,87 |
180х180 | 254,34 |
190х190 | 283,39 |
200х200 | 314 |
Таблица расчета веса балки двутавровой стальной.
Виды труб
По способу изготовления трубы делятся на группы:
- бесшовные,
- сварные,
- литые,
- паяные (узкое специальное применение).
Бесшовные трубы
подразделяются по изготовлению на:
- горячекатаные,
- холоднокатаные,
- прессованные,
- цельнотянутые.
Сварная труба подразделяется на:
- сваренные электросваркой,
- сваренные печной сваркой или газосваркой.
Деление на группы обусловлено сферой применения. Например, труба цельнотянутая, применяется в газовой отрасли. Такая технология исключает протечки газа через возможные непровары в швах, и выдерживают большое давление газа при перекачке. При использовании подобных труб в водоводах они эксплуатируются при большем давлении, особенно в магистральных водоводах.
Вес метра погонного квадрата стального.
Квадрат стальной | Вес, в кг метра погонного |
3х3 | 0,071 |
3,2х3,2 | 0,08 |
4х4 | 0,126 |
4,5х4,5 | 0,159 |
5х5 | 0,196 |
5,5х5,5 | 0,238 |
6х6 | 0,283 |
6,3х6,3 | 0,311 |
7х7 | 0,385 |
8х8 | 0,502 |
9х9 | 0,636 |
10х10 | 0,785 |
11х11 | 0,95 |
12х12 | 1,13 |
13х13 | 1,33 |
14х14 | 1,54 |
15х15 | 1,77 |
16х16 | 2,01 |
17х17 | 2,27 |
18х18 | 2,54 |
19х19 | 2,83 |
20х20 | 3,14 |
21х21 | 3,46 |
22х22 | 3,8 |
23х23 | 4,15 |
24х24 | 4,52 |
25х25 | 4,91 |
26х26 | 5,3 |
27х27 | 5,72 |
28х28 | 6,15 |
29х29 | 6,6 |
30х30 | 7,06 |
31х31 | 7,54 |
32х32 | 8,04 |
33х33 | 8,55 |
34х34 | 9,07 |
35х35 | 9,62 |
36х36 | 10,17 |
37х37 | 10,75 |
38х38 | 11,24 |
39х39 | 11,94 |
40х40 | 12,56 |
41х41 | 13,2 |
42х42 | 13,85 |
45х45 | 15,9 |
46х46 | 16,61 |
48х48 | 18,09 |
50х50 | 19,62 |
53х53 | 22,1 |
55х55 | 23,75 |
56х56 | 24,61 |
58х58 | 26,4 |
60х60 | 28,26 |
65х65 | 33,17 |
70х70 | 38,4 |
80х80 | 50,24 |
85х85 | 56,72 |
90х90 | 63,59 |
100х100 | 78,5 |
110х110 | 94,99 |
120х120 | 113,04 |
125х125 | 122,66 |
130х130 | 132,67 |
140х140 | 153,86 |
150х150 | 176,63 |
160х160 | 200,96 |
170х170 | 226,87 |
180х180 | 254,34 |
190х190 | 283,39 |
200х200 | 314 |
Таблица расчета веса балки двутавровой стальной.
Вес круга, стального прутка. Круглый прокат ГОСТ 2590-88
Вес стального круга, металлического прутка, круглого проката ГОСТ 2590-88 Круг, согласно ГОСТ — прокат стальной круговой используется двух основных стандартов: горячекатаный и калиброванная круглая сталь — холоднокатаная или холоднотянутая. Стальной круг используется в качестве заготовки перед изготовлением изделий фасонного проката или сортового проката. Также стальные круги находят широкое применение в машиностроении в качестве заготовок для изготовления втулок, осей, валов, анкеров, толкателей и других деталей машин и техники. Точность круга ГОСТ 2590-88, произведенного горячекатаным способом, разделяется на три класса — А, Б и В, соответственно, высокой, повышенной и обыкновенной точности. Для класса А допустимое отклонение от заданного параметра составляет от +0.3мм до -0.9мм. Для класса Б этот диаметр лежит в пределах от +0.6мм до -2.0мм. Класс В позволяет отойти от стандарта на величину от +0.8мм до -4.0мм. Точный параметр допустимого отклонения зависит от присвоенного класса точности, а так же от длины изделия. Длина круглого прутка зависит от качества стали, например: — пруток из обычной углеродистой и низколегированной стали изготавливают в пределах от 2 до 12 метров; — прокат качественной углеродистой и легированных сталей — от 2 до 6 метров; — кругляк из низколегированной стали — от 1 до 6 метров. Также на усмотрение заказчика заготовки изготавливают длиной от 2 до 24 метров. При изготовлении кругляка руководствуются предельными отклонениями по длине проката. Существует три вида отклонений по длине, а именно: до 4 метров — 30 мм , от 4 до 6 метров — 50 мм, от 6 метров — 70 мм. Т.е. величина погрешности не должна превышать 30 мм, во втором случае 50 мм, а в третьем 70 мм. На усмотрение заказчика таким разбросом размеров можно пренебречь. В сортаменте круглого проката, главным параметром при выпуске круга является его номинальный диаметр. По стандарту он может варьироваться от 5 до 270 мм, а изделия диаметром свыше 270 и до 300 мм производятся по запросу. Стальной круг, как и ряд других изделий, может производиться, храниться и транспортироваться в двух видах – в мотках (для изделий диаметром до 9 мм), и прутках. Таблица веса круга стального — Сколько килограммов (кг) в одном метре (м) прутка диаметр прутка d, мм вес прутка,кг
диам d,мм
вес круга,кг
диам d,мм
вес круга,кг
диам d,мм
вес 1м круга,кг
5,5 0,186 32 6,31 60 22,19 165 167,77 6 0,222 33 6,71 61 22,93 170 178,09 6,5 0,26 34 7,13 62 23,7 175 188,72 7 0,302 35 7,55 63 24,47 180 199,66 8 0,395 36 7,99 65 26,05 185 210,9 9 0,499 37 8,44 67 27,68 190 222,46 10 0,616 38 8,9 68 28,51 195 234,32 11 0,746 39 9,38 70 30,21 200 246,49 12 0,888 40 9,86 72 31,96 205 258,97 13 1,041 41 10,36 75 34,68 210 271,76 14 1,21 42 10,88 80 39,46 215 284,85 15 1,39 43 11,4 82 41,46 220 298,25 16 1,58 44 11,94 85 44,54 225 311,96 17 1,78 45 12,48 90 49,94 230 325,98 18 2 46 13,05 95 55,64 235 340,31 19 2,23 47 13,75 100 61,65 240 354,95 20 2,47 48 14,2 105 67,97 245 369,89 21 2,72 49 14,8 110 74,6 250 385,14 22 2,98 50 15,42 115 81,54 255 400,7 23 3,26 51 16,03 120 88,78 260 416,57 24 3,55 52 16,67 125 96,33 265 432,74 25 3,85 53 17,32 130 104,2 270 449,23 26 4,17 54 17,65 135 112,31 275 466,02 27 4,5 55 18,65 140 120,78 280 483,12 28 4,83 56 19,33 145 129,56 285 500,53 29 5,18 57 20,02 150 138,65 290 518,25 30 5,55 58 20,74 155 148,05 295 536,27 31 5,92 59 21,45 160 157,75 300 554,6 Вес погонного метра круга в таблице — теоретическая масса. Фактический вес прутка круглого сечения может отличаться на 2-5% Расчет веса круга стального проката Когда нет справочника, расчет веса погонного метра стального прутка можно выполнить самостоятельно, на обычном калькуляторе. Объем металла в 1 метре стального цилиндра равен 1 м x (3,14 x D x D/4). В скобках геометрическая площадь круга диаметром D. Вес прутка получается умножением объема на удельный вес круглого проката, который равен 7850 кг/м3. Данным способом Вы можете посчитать сколько кг в метре стального круга, пересчитать тонны в метры. Например, на обычном калькуляторе, можно сделать расчет массы 1 погонного метра круга по формуле: m = Pi*d*d*R/4000 где: m — теор. масса 1 п/ м круга в кг, Pi = 3,14 (постоянная величина), d — наружный диаметр в мм, R — плотность стали в г/куб. см. Для быстрого расчета массы круглого проката воспользуйтесь «Калькулулятором металла» в разделе сайта «Сортамент металлопроката»
Калькулятор расчета массы круга считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу круга нержавеющего или изготовленного из цветного сплава. Металлокалькулятор круга рассчитывает вес прутка стали (по размерам диаметра и длины заготовок), и длину круглого проката (по общему весу стальных прутков и наружному диаметру прута). sbk.ltd.ua
sbk.ltd.ua
Чугунные трубы: характеристики
Наиболее известная область применения – системы водоснабжения и канализация. Требования к последней довольно специфичны, а аварии на такого рода коммуникациях, представляют собой настоящее бедствие. Чугунный трубопровод считается наиболее надежным, благодаря определенным качествам.
- Коррозийная устойчивость – сплав не подвержен ржавлению и не создает условий к образованию и накоплению осадка на внутренней поверхности. В канализационных системах это качестве трудно переоценить. На фото – образец продукции.
- Чугунные трубы производятся методом литья – центробежного, непрерывного и так далее, и, соответственно, не содержат швов или свищей, что обеспечивает высокую стойкость к ударным нагрузкам.
- Высокая инертность – не взаимодействуют с химически агрессивными веществами даже при высокой температуре.
- Материал нечувствителен к низким температурам. Обладает минимальным коэффициентом удлинения, поэтому при монтаже отопительных систем или поставки горячей воды не требуется мер по компенсации.
- Возможная глубина укладки составляет 10 м.
- Срок службы изделий – до 100 лет. При этом в обслуживании трубопровод не нуждается.
- После окончания срока эксплуатации чугунные изделия полностью утилизируются без применения специальных процедур.
1 Для чего надо определять вес профильных труб
Профильными называют трубы, имеющие в отличие от обычных водопроводных некруглое сечение. Наиболее распространенной и востребованной является профильная трубная продукция прямоугольного и квадратного сечения. Ее, как правило, используют для изготовления различного рода металлических конструкций и их элементов в строительной отрасли и разных производственных областях.
В первую очередь данные о весе профильного изделия требуются для расчетов, которые производят при проектировании и разработке металлоконструкций, а также заполнения разнообразной технической и бухгалтерской документации. Знать массу проката необходимо и при его покупке и продаже, так как все расчеты по оплате производятся, как правило, за килограммы (тонны) и только за редким исключением за погонные метры, штуки. Определить, сколько весит перевозимая партия профильной трубы необходимо и для выбора способа транспортировки и средства доставки продукции.
Кроме того, на рынке металлопроката и строительных материалов встречаются недобросовестные продавцы (или поставщики и производители), которые пытаются обманным путем нажиться на потребителе. Они могут предлагать некондиционную, бракованную, не соответствующую предусмотренным нормам и ГОСТам профильную трубную продукцию, которая внешне неотличима от качественной. Так, например, нередки случаи попытки продать изделия китайского производства, у которых заявленные (технологически регламентируемые) размеры стенок (толщина) присутствуют только по краям, где, собственно, и производят проверку на соответствие типоразмера. А по факту труба 100x100x5 мм в середине может иметь другие параметры – 100x100x4 мм. Так в процессе производства экономится металл, а в результате продажи может произойти “обвес” – если реализация происходит штучно или погонными метрами. Покупатель получит некачественную металлическую продукцию, которая не стоит потраченных денег и может привести к серьезным негативным последствиям. Такую “недостачу” легко выявить, если знать вес, который труба данных размеров должна иметь.
Как рассчитать вес трубы
Расчет можно произвести самостоятельно или с помощью специальных программ-калькуляторов. Для этого необходимо выяснить характеристики стального проката.
Информация содержится в маркировке, которая наносится на внутреннюю или наружную поверхность, а также в технической документации. Вес трубы стальной калькулятор рассчитает моментально при правильном введении параметров.
Небольшие диаметры (до 114 мм) полого профиля не маркируется. Необходимые данные указывают на ярлыке упаковки.
Наружные размеры изделия в мм расположены в начале маркировки, затем может идти буквенное обозначение, содержащее дополнительные сведения о прочности и группе контроля, следующее – толщина стенки. В мерных трубах указывают массу всего элемента, что очень удобно для транспортировки и подбора грузоподъемных машин.
Металлопрокат отечественного производства имеет обозначения в мм. Импортный маркируют в дюймах. Чтобы перевести в привычные единицы, нужно дюймы умножить на 25,4.
Вес одного погонного метра рассчитывают как произведение усредненной плотности стали – 7850 кг/куб.м – на объем вещества в 1 п.м. Чтобы узнать, сколько весит изделие, его длину и размер трубы умножают на массовый эквивалент метрового участка:
Масса трубы = Масса п.м. * Длина
Расчет для квадратных труб
Труба стальная квадратного сечения рассчитывается по таким формулам. Наружный размер – А, толщина стенки – S.
Площадь стального сечения будет равна:
F стали = F наружного квадрата – F внутреннего.
F нар. кв. = А²
Длина стороны внутреннего квадрата А – S, площадь F внутр. = (А – 2S)².
Таким образом, F стали = А² – (А – 2 * S)² = 4 * S * (А – S).
Теперь можно вычислить вес погонного метра стальной трубы, все данные должны быть в единой системе измерения:
Масса п.м. = 7850 * 4 * S * (А – S) =31400 * S * (А – S) кг.
Толщина стенки мала по сравнению с длиной стороны квадрата, поэтому формулу упрощают, а для удобства переводят метры в мм. Тогда:
Масса п.м. квадратной тр. =0,0316 * А * S кг.
При необходимости килограммы можно перевести в тонны.
Квадратные и прямоугольные трубы
Расчет для прямоугольного профиля
Вес профильной трубы прямоугольного сечения рассчитывается следующим образом. В маркировке указаны размеры прямоугольника А и В, толщина стенки S. Искомая площадь сечения полой фигуры равна:
F стали = А * В – (А – 2 * S) * (В – 2 * S) = 2 * S * (А + В – 2 * S)
Масса п.м. прямоугольной тр. =7850 * 2 * S * (А + В – 2 * S) = 0,0158 * S * (А + В – 2 * S) кг.
Расчет для труб круглого сечения
Как рассчитать вес трубы круглого сечения? Круглый металлопрокат характеризуют размером наружного диаметра D и толщиной стенки S. Применяя геометрическую формулу площади круга, находят площадь кольца:
F стали = Fнаруж.- Fвнутр.= 3,14 * D² / 4 – 3,14 * (D – 2 * S)² / 4
После преобразований формула веса 1 метра стальной трубы имеет вид:
Масса п.м. круглой тр. =0,025 * (D – S) * S кг.
Измерение размеров круглой трубы
