Виды теплых полов

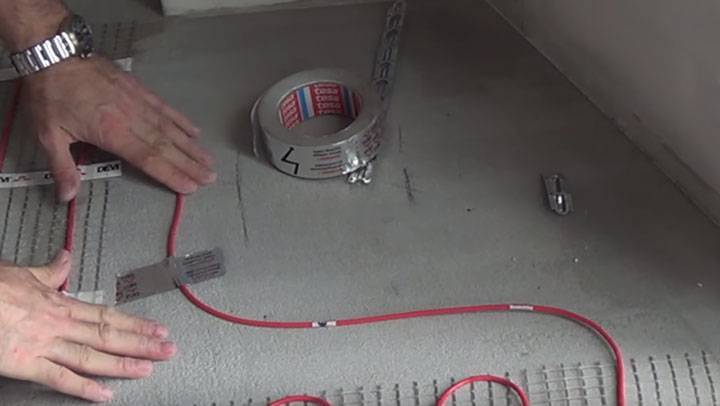

Укладка сетки нагревательного мата
Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.
При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

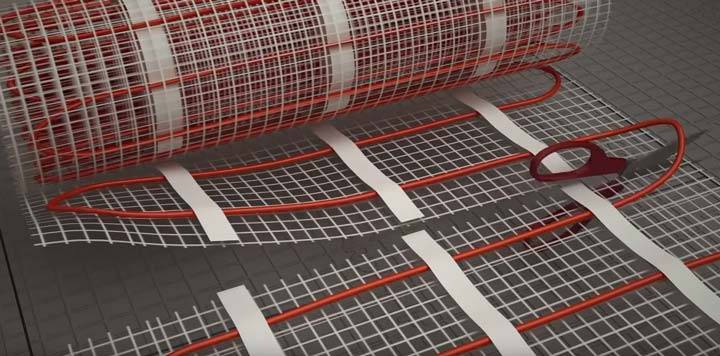

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.
В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.
Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.

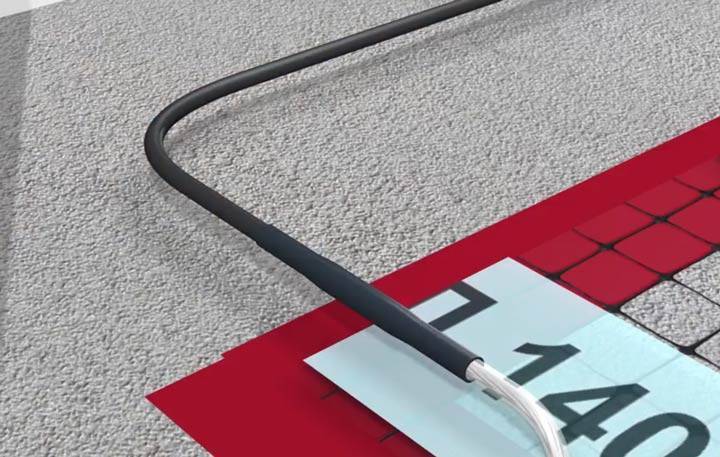

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
Монтаж стержневого пола
Последовательность укладки пола
Вне зависимости от типа нагревательного элемента и его конструктивных особенностей укладка электрического пола не имеет принципиальных отличий. Монтаж заключается в последовательном формировании «слоистого пирога», состоящего из чернового бетонного покрытия, нагревательного элемента, клея и покрытия. В качестве последнего часто выступает плитка или ламинат.
Укладка кабеля
На начальном этапе проводят проектные работы, составляя подробный план и выбирая схему монтажа. Делают расчеты по требуемой длине кабеля и шаге его укладки. К учету не принимается площадь, на которой расположена мебель или габаритная техника. Исключения составляют предметы с высокими ножками. Расчет шага рассчитывают по формуле:
шаг укладки (см) = (100 x площадь для обогрева) / длина кабеля (см)
Сначала проводят монтаж на стене термостата, рекомендуемой высотой считается нахождение его на уровне 50—100 см. Чтобы уложить теплый пол:
- к месту установки от распределительной коробки подводят фазу, ноль и заземление;
- в подготовленной канавке размещают 2 трубки из пластика, одна предназначена для силовых проводов нагревательного кабеля, вторая служит для проводки датчика;
- поверхность пола выравнивают;
- вдоль стены наклеивают демпферную ленту;
- формируют изоляционный слой не менее 2 см, поверх него размещают монтажную ленту толщиной 50 см для фиксации кабеля;
- к коробке протягивают силовые провода, контролируя нахождение соединительной муфты в стяжке из бетона;
- устанавливают температурный датчик;
- проверяют качество монтажа и контролируют допустимые отклонения.

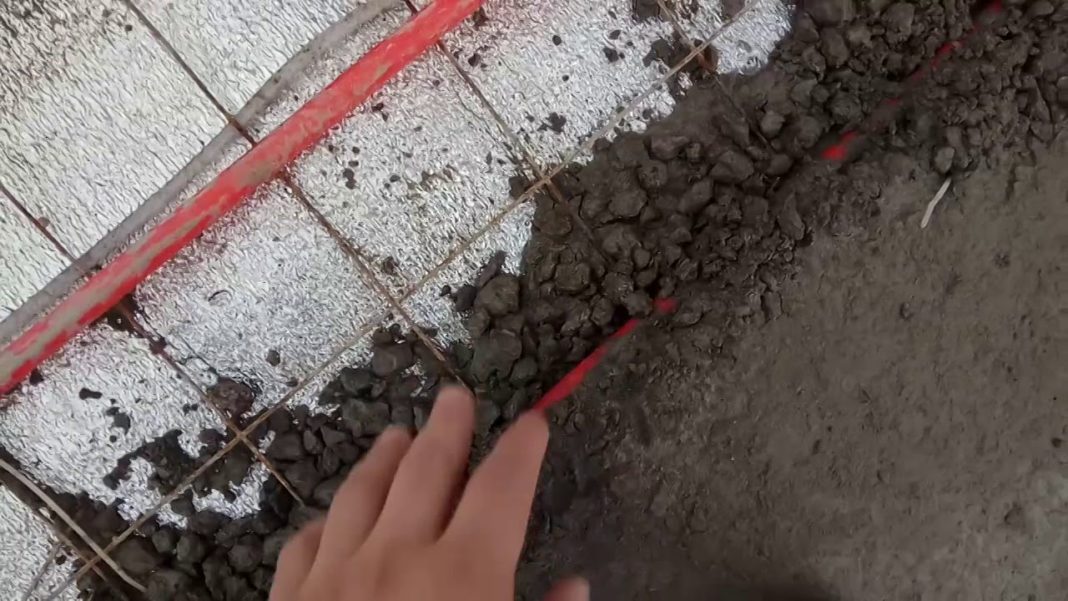

После проведения контрольных процедур переходят к заливке цементно-песчаной стяжки. Для твердого чернового пола ее толщина должна быть не менее 3 см при обеспечении слоя теплоизоляции 5 см. На последнем этапе подключают нагревательный кабель, подсоединяя к зажимам термостата проводов температурного датчика и питания. Цепочку замыкают при помощи электропроводки, отвечающей за питание всей конструкции теплого пола.
Монтаж теплового мата
Перед началом проводят работы по определению схемы установки теплых матов. Необходимо учитывать места будущего расположения мебели, стационарных предметов и бытовой мебели. При монтаже конструкции следует учитывать ряд особенностей. Основные из них:
- штробу для температурного датчика вырезают на поверхностях стены и пола, так как толщина последнего будет варьироваться от 1 до 1,5 см;
- после проведения подготовительных работ сразу переходят к укладке конструкции теплового мата, исключая укладку теплоизоляционного материала, так как он провоцирует перегревание кабеля.
На первом этапе проводят раскатывание мата по всей площади помещения. Направление меняют при помощи ножниц, разрезая армированную сетку и не трогая кабеля. Между двумя полосами оставляют расстояние в 5 см. Далее отрывают на нижней стороне защитную ленту и раскатывают рулон. Сверху мата размещают слой плиточного клея, контролируя момент выступания нагревательного кабеля на поверхности пола. После его полного высыхания через 3—5 суток можно начинать отделочные работы.
Как уложить инфракрасную пленку
После проведения подготовительных работ на прогрунтованную поверхность укладывают теплоизоляцию. Последовательность дальнейших действий:
- поверх пленки размещают инфракрасную конструкцию, не допуская перекрытия листов;
- устанавливают терморегулятор;
- закрепляют монтажную сетку, контролируя отсутствие повреждений контактов саморезами;
- заливают цементно-песчаную стяжку.
Материалы, необходимые при подключении пленочного теплого пола
Правильно подобранная, качественная продукция — залог долгой, безаварийной работы всей системы отопления. Поэтому разберемся, какое оборудование нам понадобится.
Подложка
Подстилающим слоем служит рулонная фольгированная теплоизоляция. Подходит пенофол, который используют при укладке ламината или изоляции труб. В большинстве случаев достаточно толщины 3-4 мм. Ее увеличивают, если необходимо скрыть внутри большой термодатчик или дополнительно утеплить межэтажное перекрытие.
Термопленка
Выделяют два типа материала в зависимости от мощности:
- 150 Вт/м2. Используют для организации местного или дополнительного обогрева.
- 220 Вт/м2. Применяют, когда материал служит основным источником тепла.
Чтобы добиться положительного результата нужно правильно выбрать не только вид термопленки, но и рассчитать площадь, которую она должна закрывать. Для удобства сведем данные в таблицу:
| 150 Вт/м2 | 220 Вт/м2 | |
| Вид напольного покрытия | Ламинат, линолеум, ковролин | Керамическая плитка, паркетная доска, ковролин, ламинат |
| Необходимая поверхность нагрева от всей площади помещения, при разных видах отопления: | ||
| -основное | 95% | 70% |
| -дополнительное | 60% | 40% |
Управляющие элементы
Ручное механическое управление инфракрасным теплым полом неэффективно. Он будет всегда чрезмерно перегреваться или остывать. Для автоматизации процесса применяют терморегулятор. Он поставляется вместе с электронным датчиком температуры.
Приборы отличаются чувствительностью и порогом включения. Поэтому лучше использовать тип оборудования, рекомендованный производителем пленки. При этом обязательно учитывать мощность нагрузки.
Фото: Instagram tepliypol_msk
Современные терморегуляторы позволяют программировать температуру по многим параметрам. Например, снизить расходы на электроэнергию пока никого нет дома и разогреть помещение к вашему приходу.
Проводка
Для подключения деталей теплого пола применяют многожильный медный кабель типа ПВ3. В подавляющем большинстве случаев достаточно сечения 1,5-2,5 мм2. Но всегда надо учитывать фактическую силу тока. Данные о том, какие провода использовать в зависимости от мощности потребителей, сведем в таблицу:
| Сечение провода (мм2) | Общая мощность потребителей (кВт) |
| 1,5 | 4,1 |
| 2,5 | 5,9 |
| 4 | 8,3 |
Защитное покрытие
Оно необходимо, чтобы снизить механическое воздействие и избежать попадания влаги к токоведущим частям. Для разных типов чистовой отделки используют свой подстилающий материал:
Подключение кабельного пола своими руками

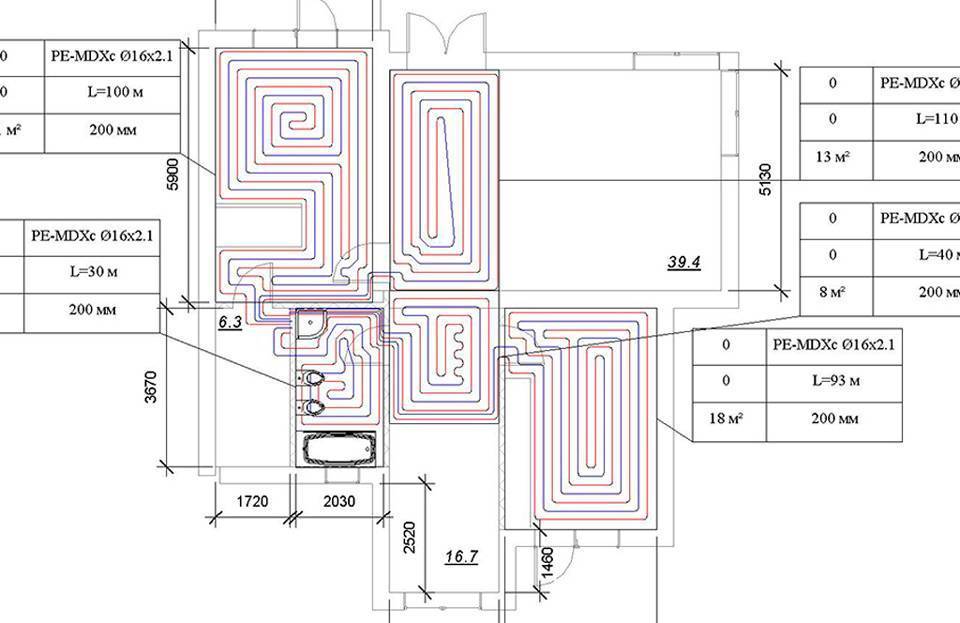

Можно ли стыковать трубу для теплого пола
При укладке системы из меди в стяжку трубы, скорее всего, придется состыковывать между собой. Такое соединение надежно и долговечно. Так же надежно и паяное соединение полипропиленовых труб и сварка полиэтилена при помощи терморезисторной муфты. Сложнее обстоит вопрос с применением фитингов для ПНД, РЕ-Х и термостабильного полиэтилена (PE RT).
Пресс-фитинги применять можно, хотя и нежелательно (всякое бывает, любое соединение может протечь). Но при подключении трубопроводов к коллектору без пресс-фитингов не обойтись. Соединить между собой трубы с помощью пуш- и компрессионных фитингов не допускается. То же касается цанговых соединителей для ПНД.
Желательно использовать гибкие трубы одним целым куском – так надежнее. Сушка перекрытия, ремонт нижней комнаты и разбивка стяжки в случае протечки обходятся дороже.
Установка терморегулятора
Что важно знать?
Устанавливать теплый пол можно одним из способов:
- на существующем деревянном полу;
- на деревянном полу с воздушной прослойкой (на лагах);
- на бетонном основании;
От выбора системы обогрева будет зависеть, потребуется ли заливка цементом, выравнивающий состав, плиточный клей или мастика – то есть «мокрый» монтаж. Для обогрева деревянного пола подходят следующие типы нагревательных элементов: инфракрасная пленка, кабель на монтажной пластине, кабель на отрез, нагревательные маты.
Забегая вперед, отметим, что установка нагревательных матов требует бетонного основания или цементно-песчаной стяжки. Это возможно предусмотреть не в каждом деревянном доме, и разве что на первом этаже. Инфракрасную пленку и кабели на пластинах можно устанавливать на деревянный настил. Греющий кабель отрезной можно укладывать и в стяжку, и сухим способом (на лагах)
В последнем случае крайне важно правильно рассчитать мощность. А вот здесь можно посмотреть на конкретные теплые полы для деревянного дома, которые подходят для рассматриваемых в обзоре ситуаций
Монтаж термомат
Монтаж Thermo Thermomat
Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

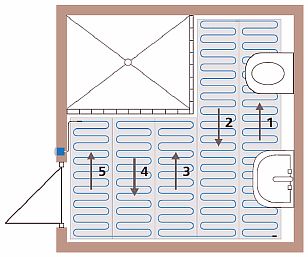

Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.
- Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
- Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.
Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.
Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.
Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.
Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.
Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.
Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).
Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.
Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.
№4. Безопасность плёночных тёплых полов (возгорание)
Монтаж теплого электрического пола на улице
Способ установки нагревательного кабеля зависит от особенностей обогреваемой территории. В любом случае требуется правильное выполнить утепление половой основы.
Укладка электрического кабеля со стяжкой
Кабельная система обогрева пола на улице должна располагаться только достаточно ровной горизонтальной поверхности. Перед монтажным процессом основа полностью очищается от мусора.
Установка теплого электрического теплого пола кабельного типа на улице должна осуществляться по предварительно намеченной схеме. Для укладки оборудования со стяжкой необходимо:
- На полностью очищенную поверхность уложить кабель с армированным основанием. Во время распределения устройства необходимо следить, чтобы греющие элементы не накладывались друг на друга.
- Закрепить конструкцию. Фиксация кабельной системы обогрева к поверхности осуществляется с помощью монтажной ленты. При этом следует следить, чтобы оборудование достаточно крепко держалось и во время заливки раствором оставалось в исходном положении.
- Приготовить раствор и залить стяжку. Стяжка должна обладать высокой устойчивостью к температурным нагрузкам и механическому воздействию. Электрическая система обогрева полностью покрывается бетонным слоем на 3-5 сантиметра. При заливке системы не должно быть уплотнений и воздушных пустот.
Раствор должен быть однородным. Чтобы не нанести вред греющему кабелю исключается в бетонной смеси наличие острых частиц и камней. Перед заливкой обязательно выполняется тестирование электрического оборудования на соответствие сопротивления.
Вводить в эксплуатацию теплый пол можно только через тридцать суток. Такого времени вполне достаточно для полного застывания стяжки.
Монтаж нагревательного мата под тротуарную плитку
Укладка тротуарных дорожек и территории возле дома под плитку имеет свои особенности. Монтажный процесс осуществляется в такой последовательности:
- Поверхность выравнивается и очищается. На рабочем основании не должно быть острых элементов, которые могут повредить нагревательную конструкцию.
- Армирующая сетка с закрепленным электрическим кабелем распределяется по поверхности, согласно спроектированной схеме. В качестве крепления системы к основанию используется монтажная лента.
- Установленное электрическое оборудования обогрева полностью покрывается песком. Сыпучий материал должен быть равномерно распределен по всей поверхности уложенного кабеля. Рекомендованная толщина такой песчаной подушки составляет 2-3 сантиметра.
По завершению монтажных работ теплого пола можно выполнять укладку тротуарной плитки.
Пирог теплого пола для укладки на грунт
Для установки теплого пола непосредственно на землю требуется особая подготовка основания. Основной задачей в возведении пирога для системы обогрева является создание максимальной защиты, которая позволит уберечь от лишних затрат электрической энергии на обогрев грунта.
Технология укладки теплоизоляционной основы достаточно проста:
- на ровную и очищенную от мусора, камней и растительного покрова поверхность укладывается слой песка;
- сыпучий материал равномерно распределяется по всей рабочей площади и утрамбовывается;
- сверху песчаная подушка покрывается щебнем, гранитным отсевом или гравием;
- чтобы не допустить скопления воды под верхней отделкой слой такого крупнозернистого материала должен иметь толщину 7-8 сантиметров;
- щебень покрывается металлической сеткой, которая будет служить основанием для бетонного раствора;
- после этого заливается черновое покрытие толщиной 5-10 сантиметров.
Раскладка теплого пола на улице
На застывшую основу для теплого пола расстилается гидроизоляционный слой, а сверху утепляющий материал. Все стыки обоих покрытий скрепляются скотчем.
Иногда укладка системы обогрева на грунт требует дополнительной чистовой стяжки и утепления. Уровень теплоизоляции пирога зависит от климатических особенностей местности, в которой устанавливается теплый пол.
№5. На что обратить внимание при выборе?
Подготовительные работы
Технология монтажа электрического теплого пола
- Необходимо составить схему помещения, на которой будет обозначено расположение плотно установленной на поверхность пола мебели. Затем нужно выделить от стены отступ в 5-10 см, учитывающий положение плинтусов. Оставшаяся площадь комнаты может использоваться под монтаж теплого пола.
- Далее следует убедиться в соответствии мощности 1 м2 секции нагревателя нормативному значению, измерить электрическое сопротивление кабеля и сравнить его со значением, указанном в паспорте изделия. Погрешность не должна составлять более 10%.
- Нужно определить место на стене для установки терморегулятора. Здесь понадобится монтажная коробка и штроба 25х30 мм под силовой провод 220 В, идущая от прибора вниз. При этом необходимо обязательно предусмотреть заземление.
- Очистить бетонную стяжку пола и обработать ее грунтовочным составом. Он укрепит поверхность и избавит ее от пыли.
- Используя строительный уровень, необходимо определить величины перепадов пола по высоте. Если их значения составляют более 10 мм, потребуется оклеить базовую поверхность пенопластом так, чтобы его верхняя плоскость была ровной и горизонтальной на всей площади пола, отведенной под нагрев.
- Поверх теплоизоляции следует закрепить штукатурную металлическую сетку. Ее фиксацию можно производить одновременно с креплением утеплителя длинными дюбелями и шайбами. Если теплоизоляция приклеена к основанию, штукатурную сетку можно закрепить непосредственно на утеплителе пластиковыми клипсами.
- Нагревательный кабель следует змейкой уложить на монтажную сетку и зафиксировать на ней пластиковыми стяжками.
- В выемку, которая проходит от монтажной коробки до теплого пола, необходимо уложить гофрированный рукав диаметром 16 мм, избегая его резких перегибов.
- В рукав нужно ввести температурный датчик так, чтобы впоследствии при потребности его можно было легко заменить новым. Конец трубки с датчиком расположите на максимально близком расстоянии от пола, чтобы показания прибора были точными.
- Заделайте штробу цементным или гипсовым раствором.
- Измерьте снова сопротивление кабеля и данные замера внесите в гарантийный талон.
- Изготовьте схему укладки нагревательного кабеля с отметками расположения соединительных и концевых муфт, температурного датчика, отступов от стен и т.п.
- Для предварительной проверки системы электрического теплого пола следует подключить терморегулятор. После ее окончания прибор нужно отключить и установить снова уже после завершения отделочных работ.
- Выполните цементно-песчаную стяжку. Через четыре недели она наберет полную прочность. До этого времени пробные подключения электрического пола выполнять не рекомендуется. Проверку работоспособности пола можно сделать путем измерения сопротивления его кабеля.
- Уложите на стяжку напольное покрытие.
Рассчитать шаг укладки нагревательного кабеля поможет формула: Ш=100ХПО/ДК. Здесь Ш — это шаг укладки в см, ПО — площадь расположения электрического пола, ДК — длина кабеля в см.
Область применения
Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:
- Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
- Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
- Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
- При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.
Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.

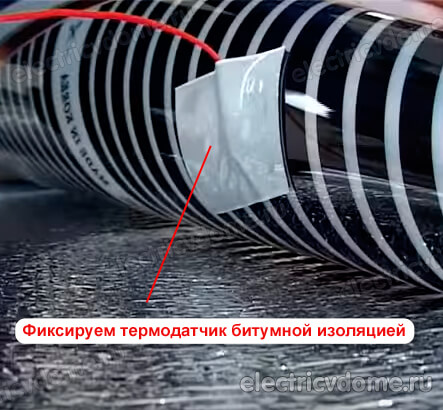

Установка датчика температуры пола
Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.
Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.
Процесс укладки теплого покрытия под плитку

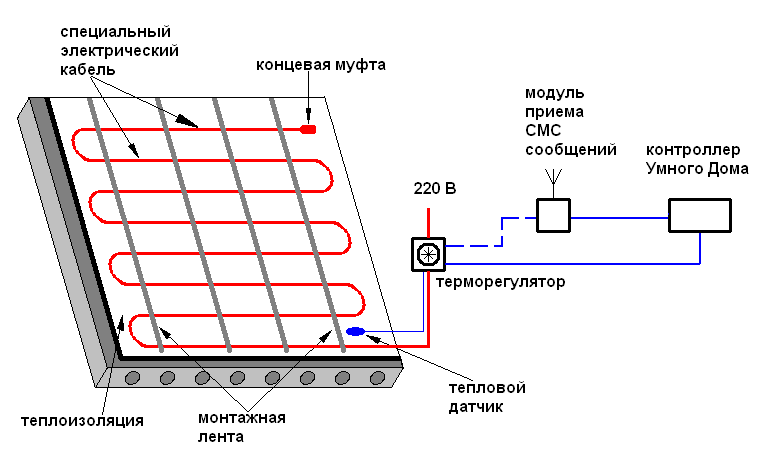

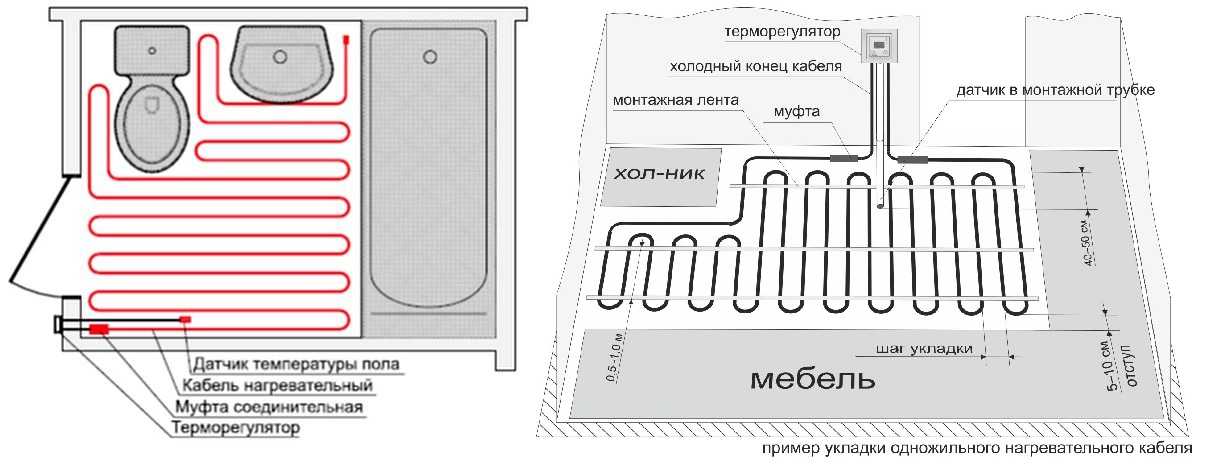

Схема укладки теплого электрического пола
Перед тем как сделать теплый электрический пол, нужно нарисовать схему укладки нагревательного провода с указанием места подключения (
). Такая схема необходима для точного и качественного монтажа.
Рассчитывая схему укладки кабеля, для определения расстояния между витками можно пользоваться формулой: Ш=100* П/ДК.
Где, Ш — шаг в см., 100 к-т пересчета, П — площадь занимаемая обогревателем, ДК — длина кабеля.
Подготовительные работы. Основание
До начала укладки, основание очищают от пыли и мусора, при необходимости выравнивают.
Далее укладывают теплоизоляцию и экран, отражающий ИК-излучение. Задача теплоизоляции и экрана – обеспечить рациональный расход энергии, то есть исключить затраты тепловой энергии на нагрев строительных конструкций перекрытия и нижележащего пространства. Направить все вырабатываемое тепло в обогреваемое помещение.
Рекомендую: Как застраховаться от протечки трубы отопления
В качестве теплоизоляции могут применяться полужесткие минераловатные плиты, пенополиуретан (в т. ч. напыляемый. ИК экран выполняется укладкой специальной пленки, а чаще с помощью теплоизоляционных материалов совмещенных с таким экраном (фольгоизол, пенофол, и т. п.).
Толщина теплоизоляции зависит от пространства под полом. К примеру, если сделать теплый электрический пол под плитку требуется на лоджии, балконе или галерее, где снизу под плитой перекрытия открытое пространство, слой утеплителя может составлять десятки сантиметров. Над отапливаемыми помещениями достаточно тонкой подложки с ИК экраном.
Терморегулятор и тепловой датчик
Ответственный этап устройства теплого пола – установка терморегулятора.
Его задача включить нагрев при падении температуры пола ниже установленной и выключить при достижении желаемой. Для этого используют тепловой датчик, помещенный в защитный чехол из гофрированного рукава или (лучше) металлопластиковой трубки диаметром 16 мм. Конец чехла должен плотно закрываться от попадания раствора при укладке плитки или выравнивающей стяжки.
Датчик помещается на равном удалении от нагревательного кабеля, по возможности ближе к поверхности пола, не допуская резких перегибов трубки, чтобы при необходимости его можно было заменить, не разбирая покрытие.
Терморегулятор располагают в любом удобном месте, единственное ограничение по расположению – расстояние до пола должно быть не менее 30 см. Монтируется терморегулятор в стандартную коробку для розетки и подключается к питанию от общедомовой сети.
Установка нагревательных элементов
Для начала рассмотрим, как сделать тёплый пол под плитку (для чего, обычно, используют маты).
Маты укладываются в соответствии со схемой и крепятся небольшими порциями клеящего состава для плитки, либо иными способами, обеспечивающими фиксацию, достаточную для выполнения дальнейших операций.
После окончания монтажа и проверки, поверх матов можно сразу выполнять укладку плитки на пол.
Монтаж отдельного кабеля несколько сложнее. Для его фиксации в нужном положении обычно используют специальную ленту из тонкого металла. На ленте с шагом 2,5 см просечкой сделаны отгибающиеся крепления, позволяющие надежно зажать кабель диаметром до 8 мм.
Ленты крепят к основанию, перпендикулярно укладке кабеля, на 50-70 см друг от друга с помощью гвоздей «быстрый монтаж».
Подключение теплого пола к сети
После окончания монтажа проверяем электрическое сопротивление датчика и кабеля на соответствие паспортному. Зачищенные концы кабеля лудят.
Провод идущий от защитного экрана (обычно желто-зеленый) подключается к заземлению, а при отсутствии линии земли, к нулевой клемме (что нежелательно).
Рекомендую: Тёплый пол — электрический или водяной?
Экранирование кабеля теплого пола выполняют для устранения электромагнитного излучения. И хотя величина его незначительна, и вряд ли даже без экрана эл. полы причинят какой-то вред, но поскольку длительное воздействие повышенного эл. магнитного фона на организм изучено недостаточно, требованиями ПУЭ подобная мера признана обязательной.
Установив терморегулятор на минимальный нагрев, смонтированный пол включают на одну — две минуты (должна загореться контрольная лампочка терморегулятора, а кабель стать теплым). Только убедившись, что все в порядке, питание отключают и переходят к работам по дальнейшему устройству пола.
Преимущества теплого пола
Теплые полы ценят за их способность создать максимально комфортный микроклимат в помещении. Тепло поднимается снизу вверх, постепенно воздух остывает. У пола температура будет около 25 градусов, на уровне высоты головы человека – около 18. При этом сквозняков при таком обогреве вообще нет.
Другое достоинство – возможность зонировать обогрев, к примеру, в зоне детских игр или мест отдыха семьи. Там, где в обогреве нет особой необходимости, еще на этапе проектирования «разрежают» укладку нагревательных элементов, рационально используя электроэнергию по назначению.
Следующее достоинство, которое отличает электрический теплый пол от водяного – отсутствие необходимости согласовать его монтаж с управляющими организациями. Также не придется покупать дополнительное оборудование, делать массивную стяжку и последующий ремонт в помещении. Поэтому, рассчитывая, сколько стоит теплый электрический пол под плитку, можно сказать, что цена гораздо ниже, чем на водяной.
Немаловажное преимущество по сравнению с водяными полами – высокая безопасность. Исключены варианты с прорывом труб, затоплением соседей снизу. Монтаж электрического пола занимает меньше времени, стоит дешевле
Да, для тех, кто решил купить теплый пол электрический – цена его эксплуатации будет выше, чем при подключении водяного отопления, но это плата за повышенный комфорт, безопасность
Монтаж электрического пола занимает меньше времени, стоит дешевле. Да, для тех, кто решил купить теплый пол электрический – цена его эксплуатации будет выше, чем при подключении водяного отопления, но это плата за повышенный комфорт, безопасность.
Электрическим обогревом пола легко управлять, точность настройки возможна до 1 градуса. Удается подключить его к системе «умный дом» или программировать на экономичное потребление электричества, с учетом низких ночных тарифов на электроэнергию. Поэтому вопрос дороговизны эксплуатации таких полов остается под сомнением. Точнее, проверено – при грамотном расчете системы, монтаже и регулировке, наличии теплоизоляции в квартире, счета за энергопотребление не выходят за разумные пределы.
Мощность и энергопотребление
Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится
Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться. Выбор мощности пленочного теплого пола
Выбор мощности пленочного теплого пола
Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.
- Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м2. Идеальный вариант для дополнительного подогрева полов.
- Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м2.
- Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м2.
- Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м2.
Теплый пол CALEO PLATINUM
Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.
Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала. Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч
Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции
Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.
Рассчитать нужную мощность пленки можно так.
Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.
Пленкой можно закрывать не весь пол
Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м2. Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.
Определение полезной площади пола
Шаг 3
Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.). Рекомендуется закрывать всю полезную площадь
Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А
Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А.
Рассчитываем необходимое количество пленки
