Фундаментная подушка
При проектировании сооружения обязательно предусматривают, а при закладке дома проводят монтажные работы под фундамент, когда укладывается подушка, которую еще необходимо тщательно утрамбовать. Зачем ее требуется трамбовать? Затем, чтобы под основой сооружения была создана монолитная, крепкая и ровная плита, цель которой обеспечить как можно меньше усадки всего здания в будущем на долгие годы.
Бывает следующих типов:
- песчаная;
- щебеночная;
- бетонная.
У каждой из них есть свои достоинства и недостатки, но это не значит, что для строительства любого дома может подойти каждый из перечисленных типов подушки. Вследствие этого каждому застройщику рекомендуется провести определенный анализ и узнать состояние грунта
Зачем следует соблюдать такие меры предосторожности?
В этом случае при строительстве сооружения рекомендуется учитывать особенности климата, состояние почвы, наличие или отсутствие подводных вод, общие параметры и размеры объекта, а также разные другие факторы. Неправильно подобранная плита под фундамент, как и некачественно установленная, может привести к непоправимым последствиям, сюда относятся разрушение и просадка всего основания и появление трещин на стенах дома.
Многочисленные частные застройщики отдают предпочтение укладке подушки под фундамент из песка, она отличается своей простотой и дешевизной строительного материала. При этом такая основательная плита имеет один недостаток: на ней нельзя возводить тяжелые громоздкие здания. Но в частном строительстве при планировании обычных домов незачем соблюдать такие строгие условия, а потому такая подушка пользуется среди застройщиков популярностью уже много лет.
Частые ошибки при уплотнении и выбора метода трамбовки
Перед выполнением уплотнения нужно учесть несколько нюансов, а точнее ошибок:
Если выполняется однослойное уплотнение, то не стоит сразу засыпать подложку для фундамента, так как в этом случае будет уплотняться именно она, а сам грунт останется пористым. Особенно это касается ручной трамбовки, при помощи которой глубина уплотнения будет не более 15-20 см, даже при использовании тяжелого оборудования.
Некоторые считают, что щебень и крошку ненужно уплотнять. На в насыпных грунтах пустоты образуются точно так же, как и в других типах почвы. Единственным исключением является керамзит, который за счет круглой формы очень сложно уплотнить. Однако его крайне редко применяют в качестве подложки для массивных конструкций.
Зоны выхода коммуникаций нужно уплотнять, хотя многие этого не делают. Но для работ не стоит использовать виброплиты, так как можно повредить трубы (когда выполняется поверхностная трамбовка). В таких зонах лучше пользоваться ручной трамбовкой
Но также нужно уплотнить грунт и под коммуникациями.
Важно следить за качеством трамбовки, так как данная процедура называется скрытой. То есть проверить в дальнейшем качество работ невозможно.. Полезно! Чтобы проверить, достаточно ли грунт уплотнен, необходимо проткнуть землю небольшим прутом арматуры
Если он свободно проходит в грунт, то уплотнения недостаточно. Особенно внимательно нужно проверять труднодоступные места (например, углы)
Полезно! Чтобы проверить, достаточно ли грунт уплотнен, необходимо проткнуть землю небольшим прутом арматуры. Если он свободно проходит в грунт, то уплотнения недостаточно. Особенно внимательно нужно проверять труднодоступные места (например, углы).
Соответственно, уплотнение грунта является обязательным этапом строительства. Подробнее о нем можно прочитать в СНиП 3.02.01-87, а также ГОСТ 22733-2002.
ТЕХНОЛОГИЯ УПЛОТНЕНИЯ ГРУНТА ПРИ ОБРАТНОЙ ЗАСЫПКЕ КОТЛОВАНОВ
2.1. Разрешение на обратную засыпку грунтом котлованов дается комиссией, состоящей из производителя работ, заказчика и автора проекта, одновременно с составлением акта на скрытые работы.
2.2. Требуемая плотность грунта при засыпке котлованов назначается проектом на основании данных исследования грунта методом стандартного уплотнения, при котором устанавливается его оптимальная влажность и максимальная плотность, которая должна быть не менее 0,95.
2.3. Для определения основных свойств грунта необходимо руководствоваться техническим заключением Мосгоргеотреста об инженерно-геологических условиях участка строительства.
2.4. Уплотнение грунта следует производить, когда его естественная влажность является оптимальной. В таблице 2.1 приводятся оптимальные влажности грунтов и допустимые отклонения влажности (коэффициент «переувлажнения»).
Пески пылеватые, супеси легкие крупные
Супеси легкие и пылеватые
Супеси тяжелые пылеватые, суглинки легкие и легкие пылеватые
Суглинки тяжелые и тяжелые пылеватые
Определять естественную влажность грунтов следует по ГОСТ 5180-84.
2.5. При недостаточной влажности связных грунтов (содержание глинистых частиц более 12%) их следует увлажнять в местах разработки, а увлажнять несвязные грунты (содержание глинистых частиц менее 3%) можно и в отсыпаемом слое. При избыточной влажности грунта следует производить его подсушивание.
2.6. Засыпку грунта или песка под основание полов по дну готового котлована подземной части здания осуществляют стреловыми кранами, оборудованными грейферами, с разравниванием грунта по дну котлована и уплотнением трамбовками.
2.7. Машины и механизмы для уплотнения грунтов следует выбирать с учетом свойств и состояния уплотняемого грунта (влажности, однородности, гранулометрического состава), требуемой степени уплотнения, объемов работ и темпов их выполнения (п.2.9, табл.4.1). Расстановка машин для обратной засыпки котлованов производится в соответствии с проектом производства работ по строительству конкретного здания.
2.8. Обратная засыпка котлованов производится стреловыми кранами, оборудованными грейферами, экскаваторами типа ЭО-2621В-3, ЭО-3123, ЭО-4225 и др. послойно.
2.9. Уплотнение засыпаемого грунта в котлованах производится гидромолотами типа СП-62, СП-71, «РАММЕР», виброплитами ДУ-90, ДУ-91, электротрамбовками ИЭ-4502А. На рис.2.1 представлена схема засыпки грунта под полы в подвале здания.
Рис.2.1. Схема засыпки грунта под полы в подвале здания:
а) сборные фундаменты, б) свайные фундаменты;
1 — сборный фундамент с установленной колонной; 2 — зона уплотнения грунта ручными электротрамбовками; 3 — зона уплотнения грунта механическими трамбовками; 4 — стена здания; 5 — железобетонный ростверк;6 — забитая свая. В — принимать по табл.3.1
2.10. Средняя толщина отсыпаемого слоя грунта при применении гидромолотов и виброплит должна быть для: песка — 70 см; супеси и суглинков — 60 см; глины — 50 см. При применении электротрамбовок типа ИЭ-4502А толщина отсыпаемого слоя должна быть не более 25 см.
2.11. Для достижения плотности уплотняемого грунта до К=0,95 время уплотнения по одному следу гидромолотами должно быть 15 секунд. При применении виброплит и электротрамбовок число проходов (ударов) должно быть 3-4. Каждый последующий проход (удар) уплотняющей машины должен перекрывать след предыдущей на 10-20 см.
2.12. Выполненные работы по уплотнению грунта предъявить авторскому и техническому надзорам и составить акт на скрытые работы.
Виды и характеристики виброплит
Основные характеристики виброплит:
- тип двигателя и его мощность;
- масса;
- вибрационное усилие;
- размер рабочей поверхности.
По типу двигателя и виду топлива виброплиты делятся на:
- бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
- дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
- электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.
Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.
Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.
По весу виброплиты делятся на:
- легкие (до 75 кг);
- универсальные (от 75 до 90 кг);
- среднетяжелые (от 90 до 140 кг);
- тяжелые (от 140 кг).
Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.
Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.
Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.
Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.
Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.
Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.
По способу перемещения виброплиты делятся на:
- прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
- реверсивные – могут двигаться как вперед, так и назад.
Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.
Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.
Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.
Вибротрамбовка для уплотнения грунта (пневматическая, каток, пневмотрамбовка)
Поиск по статьям (Введите 3 и более символов и нажмите кнопку Enter)
Назначение и область применения.
Всем известно, что качественное выполнение дорожных работ невозможно без предварительного выравнивания и уплотнения грунта.
Уплотнение грунта — искусственное изменение его свойств в строительных целях, не несущее коренных преобразований его физико-химического состояния.
Говоря научным языком, уплотнение грунта заключается во взаимном перемещении его частиц, результатом которого является возрастание числа контактов частиц между собой вследствие их перераспределения под воздействием приложенных механических усилий.
Благодаря этой подготовительной работе обеспечивается надежность сцепления, ровный рельеф и долговечность укладываемого покрытия.
При прокладке новых автотрасс или ремонте больших участков дорожного покрытия, при подготовке траншей для трубопроводов и уплотнении откосов на помощь приходят гидравлические навесные вибротрамбовки, которые устанавливаются как на гусеничные экскаваторы, так и на экскаваторы-погрузчики. Они применяются для уплотнения и выравнивания грунта и строительных материалов с различным размером фракции, включая камень, щебень и песок.
Огромным плюсом навесных вибротрамбовок является возможность их использования под любым углом и в условиях стесненного пространства, в труднодоступных и удаленных зонах в радиусе копания рабочего оборудования экскаватора.
Процесс уплотнения грунта
Чтобы достичь необходимой плотности земляного покрова, используют один из трех методов:
- Укатка;
- Трамбовка;
- Вибрирование.
Наиболее эффективным является сочетание нескольких методов или же придание рабочего действия одному из них. Например, передвигающаяся вибрационная машина даёт максимальный эффект. Также оборудование можно разделить на статическое, которое работает за счет своей массы. Наиболее ярким примером может быть асфальтоукладочный каток. Или же вибрационное оборудование, позволяющее достигать уплотнения на глубине. Так как виброкатки наиболее эффективны и занимают большую часть рынка в данной сфере, рассмотрим эту категорию подробнее.
Вибрационное уплотнение считается наиболее сложным процессом, однако результат соответствующий. Прежде, чем начать работу, необходимо учесть всевозможные характеристики грунта: размеры частиц, плотность, влажность и многое другое
При работе с данной категорией оборудования важно умение оператора настраивать машину под различные исходные параметры почвы
Рассмотрим наиболее популярные группы вибрационного оборудования для уплотнения грунта
- Виброплиты и реверсивные виброплиты;
- Вибротрамбовки;
- Ручные виброкатки;
- Траншейные уплотнители.

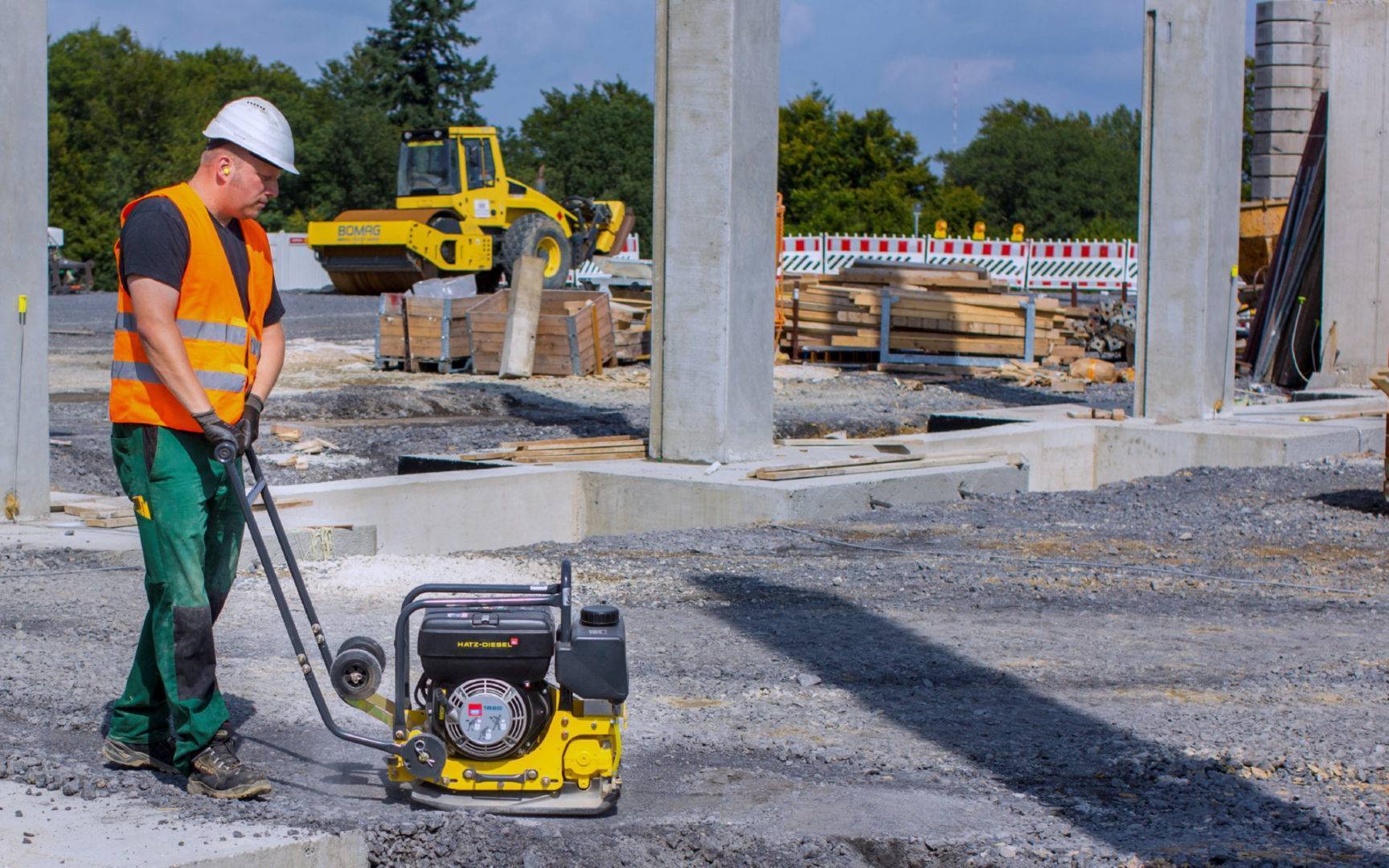

Виброплиты
чаще всего используют в местах, недоступных каткам, или там, где это экономически выгоднее. Бензиновые и дизельные виброплиты применяются для автономной работы вдали от коммуникаций. Машины отличаются компактными размерами и высокими показателями эффективности. Реверсивные плиты позволяют облегчить работу за счёт прямого и обратного хода. Вес виброплит Atlas Сорсо составляет от 50 до 150 кг.

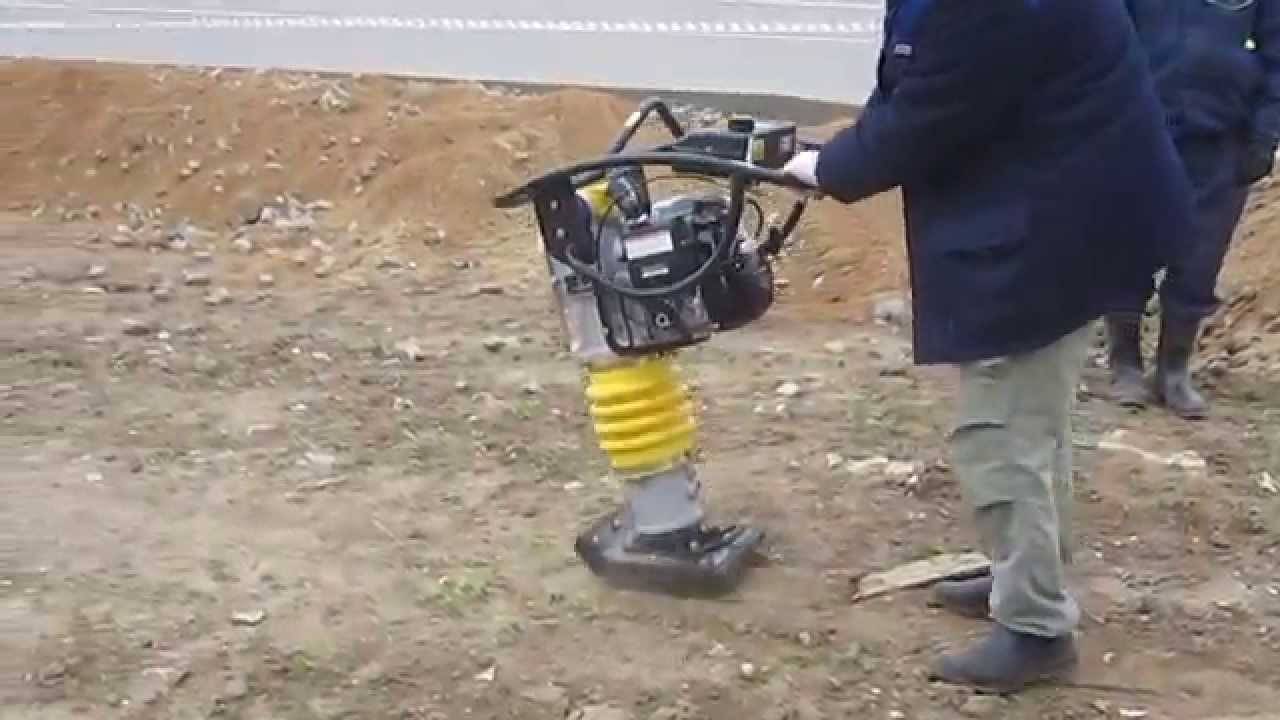

Вибротрамбовки
предназначены для более глубокого уплотнения и зачастую используются в трудных условиях эксплуатации. Компактные и очень маневренные машины потребляют оптимальное количество ресурсов, справляются с грунтом не самого лучшего качества. При весе 50-90 кг техника за несколько проходов позволяет достичь уплотнения на глубину 40 см и более.
Реверсивные виброплиты
отличаются надежностью корпуса, производительностью, большим весов по сравнению с обычными виброплитами (до 900 кг). Однако большой вес компенсируются реверсивностью, т.е. способностью машины двигаться вперед и назад. Потребляют минимальное количество топлива и довольно быстро окупаются.
Ручные виброкатки
используют при утрамбовке тонкого слоя песка, сыпучего грунта. Являются незаменимым оборудованием при оборудовании детских площадок, тротуарных дорожек, автостоянок. Компактные катки управляются вручную с помощью ручек. Отличительной особенностью является возможность отключения вибрации и использование катка при различных погодных условиях, т.к. он термоустойчив и защищён от механических повреждений. Хорошо себя зарекомендовали двухвальцовые ручные виброкатки Atlas Copco.
Мобильные траншейные уплотнители
применяют для выкапывания и засыпки траншей и канав, а также на этапе закладки фундамента. Несмотря на вес около полутора тонн (например, траншейный уплотнитель Atlas Copco весит 1675 кг), машина является маневренной и работает не только на плоских площадках. Уплотнитель грунта может поворачиваться на месте, огибать углы, адаптирован для работы в сложных и экстремальных условиях.
Техника Atlas Copco
зарекомендовала себя на рынке промышленного оборудования с наилучших сторон. Преимущества вибрационной техники Atlas:
- Компактные размеры;
- Высокая производительность;
- Не загрязняют окружающую среду;
- Оптимальное потребление топлива;
- Маневренность и мобильность;
- Измерительные приборы;
- Системы контроля;
- И другое.

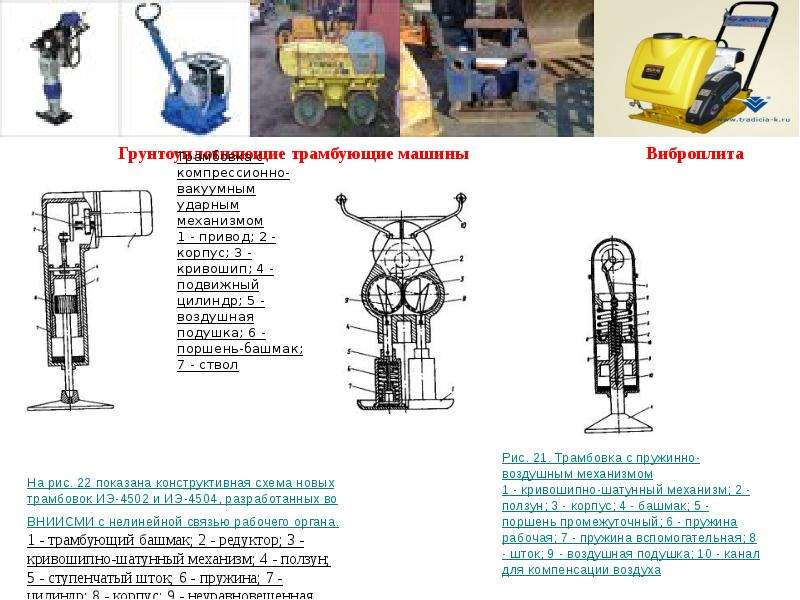

Пневматическая трамбовка
| Пневматическая трамбовка а – общий вид. б – разрез. |
Рекомендуется применять пневматические трамбовки и лишь при отсутствии передвижных компрессоров можно допускать применение ручного труда и деревянных трамбовок. Пневматическая трамбовка ( рис. 24) дает хорошее уплотнение грунта и большую производительность; деревянными трамбовками обычно надлежащего уплотнения достигнуть нельзя.
Для обслуживания пневматических трамбовок применяют передвижные, а также самоходные компр-есеоры; от одного компрессора обычно работает несколько пневматических трамбовок.
ГРЭС для пневматической трамбовки успешно используются пневмомолотки РВ-49 или ПВ-90 с приваренной к бойку стальной плитой 300X300 мм, толщиной 6 6 мм. В ФРГ для набивки применяется также резиновая плита, позволяющая плотней набивать массу между шипами.
| Смеха переноса рычага для включения трамбовки с рукоятки на втулку приспособления. |
Приемы работы пневматической трамбовкой с приспособлением остаются те же. При уплотнении формовочной смеси рабочий удерживает инструмент обеими руками за верхнюю и нижнюю втулки приспособления. Ввиду малой силы сцепления между скользящими кольцами и трубкой передачи вибрации на руки рабочего не происходит.
При работе пневматической трамбовкой степень уплотнения смеси вначале нарастает быстро, а затем медленно, поэтому излишнее количество ударов трамбовкой бесполезно. Допускаемая плотность набивки тем больше, чем больше газопроницаемость смеси, но при этом следует учитывать возможное затруднение усадки.
| Стационарный пескомет. |
Ручное уплотнение пневматическими трамбовками применяют обычно для крупных форм.
Набивку ведут пневматическими трамбовками с подогретыми бойками ровными слоями толщиной 15 – 20 мм. Качество набойки контролируется печным молотком.
| Схема работы тракторного отзада. |
Зарод Пневматика выпускает пневматические трамбовки типов Тр-2 и Тр-6 для уплотнения грунта. Вес этих приборов 4 5 и 9 5 кг, число ударов в минуту 1500 и 1200, расход ьоздуха 0 4 – 0 5 и 0 6 – 0 7 м3 / мин. Наконечник-башмак для трамбования свободных участков применяется квадратный размером 70 X 70 и 80 X 80 мм, в стесненных условиях 70 X 20 и 100X30 мм. Ввиду незначительного расхода воздуха обычно от одного компрессора работают одновременно несколько трамбовок.
Так, применение электрифицированных и пневматических трамбовок при уплотнении грунта обеспечивает увеличение производительности труда по сравнению с ручным процессом в 8 – 9 раз, вибраторов, используемых для уплотнения бетонной смеси, – в 3 – 4 раза, затирочных машин конструкции А. Ф. Демьяненко на отделке накрывочного слоя – в 7 – 8 раз, шлифовальных машин, изготовляемых Черепо-вецметаллургстроем, – в 3 – 4 раза. При сверлении отверстий в металле электросверлилками производительность труда повышается в 5 – 7 раз, а при завертывании шурупов и гаек электрическими и пневматическими шуруповертами и гайковертами – в 8 – 9 раз. Образование отверстий в железобетонных строительных конструкциях механизированными приспособлениями, разработанными Главмосстро-ем, повышает производительность труда в 5 – 7 раз.
Дно ямы утрамбовывают пневматическими трамбовками и приготовляют жесткую постель из слоя гари толщиной 100 – 150 мм.

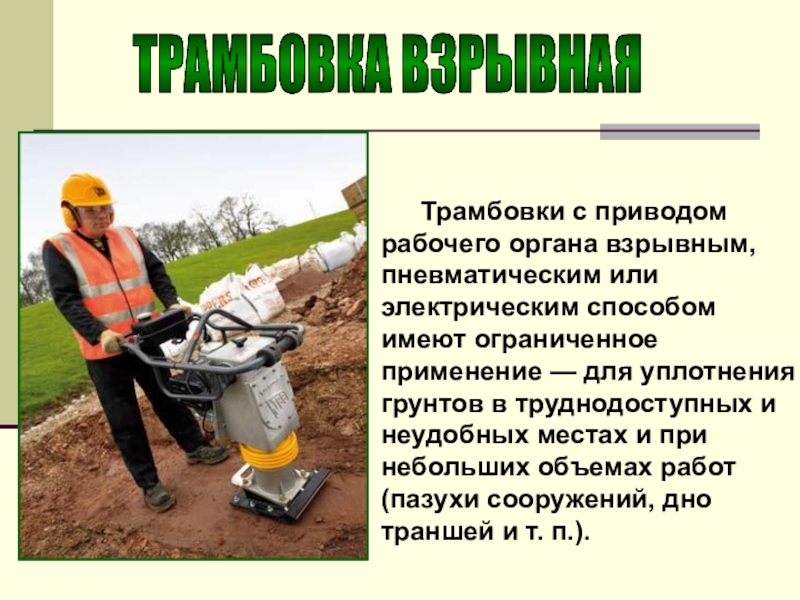

Для трамбования грунтов используют дизельные прыгающие и пневматические трамбовки.
↑ Раскладка тротуарных блоков
Тротуарная плитка и брусчатка производится в огромном ассортименте. Главная задача – правильно спроецировать вариант дизайна брусчатки и выбрать способ её размещения. Тем, кто будет самостоятельно обустраивать приусадебный участок, предварительно надо познакомиться с разновидностями плитки, методами её укладки и вариантами орнаментов укладки блоков.
Схем укладки тротуарной плитки известно много, так как она производится со стандартным соотношением ширины и длины.
Если используются фигурные элементы мощения одного типа, то популярны на сегодня такие схемы раскладки:
- «Линейная» кладка. Плитки размещают вдоль линии тропинки параллельно друг другу, учитывая, чтобы швы соседних элементов совпадали.
- «Елочка». Фигурные плиточные элементы укладывают друг к другу под прямым углом.
- «Кирпичная» выкладка. Ориентация кирпичиков сохраняется также, как в «линейной» кладке, только добавляют перевязку в пол или четверть плитки в соседних рядках.
- «Блочная» выкладка плитки. Два тротуарных блока располагают параллельно друг другу, а под прямым углом разворачивают примыкающие к ним два элемента мощения.
При кладке тротуарных брусков из двух и больше цветов, используют разнообразные варианты мощения, которые позволяют создавать стильный и эффектный дизайн придомовой территории. Когда для благоустройства участка используют плитку нескольких фактур и цветов, то обычно используют несложную в исполнении, но очень эффектную схему укладки «шахматная доска».
Когда укладывается разноцветная тротуарная плитка на площадки или дорожки, то следует придерживаться таких несложных правил:
- Чтобы качественно выложить рисунок на участке мощения, стоит нарисовать эскиз в выбранном масштабе либо же создать настоящий проект с порядовкой фигурных элементов.
- Чтобы эффектно и со вкусом украсить и обустроить территорию с большой площадью, выбирается эксклюзивный рисунок крупного размера.
- Если обустраиваются небольшие участки, то используют мелкий повторяющийся орнамент или рисунок.
Почти на всех загородных участках встречаются извилистые места, требующие обустройства с помощью фигурных элементов мощения. Тротуарная плитка позволяет с незначительными затратами труда и быстро выполнить радиусные орнаменты. Укладка тротуарных блоков проводится по технологии, которая включает такие этапы:
- Создание в специальной программе либо в масштабе эскиза.
- На зону мощения наносится контактная прослойка, в которую входит гарцовка, гранотсев или песок. После выгрузки материала на участок его тщательно выравнивают и утрамбовывают.
- Укладку фигурных элементов мощения выполняют от меньшего к большему радиусу, если располагаются тротуарные блоки вдоль дорожки длиной стороной.
- После мощения заполняются швы кварцевым либо карьерным песком. Затем плитка утрамбовывается площадным вибратором.
Важно! Если плитки ориентируют поперёк дорожки, то вначале укладывается ряд малого радиуса. Во время укладки смещаются продольные швы элементов мощения, используя клин необходимого размера. Даже если выбрана сложная схема укладки и требуется подрез плитки, а сами узоры будут содержать и мелкие, и крупные элементы мощения, радиусные узоры существенно увеличивают привлекательность обустроенной зоны и декоративную ценность
Даже если выбрана сложная схема укладки и требуется подрез плитки, а сами узоры будут содержать и мелкие, и крупные элементы мощения, радиусные узоры существенно увеличивают привлекательность обустроенной зоны и декоративную ценность.
Как выбрать?
Ручная вибротрамбовка, как и любой другой инструмент, требует внимательного подхода при выборе. Чаще всего покупателя интересуют размеры рабочей подошвы, качество двигателя, сцепления, тормозных колодок. Как правило, у современного оборудования имеется высокий рабочий ресурс и гарантийный период обслуживания
Чтобы выбранная вибронога не разочаровала и могла работать в необходимых для вас условиях, специалисты рекомендуют обращать внимание на такие критерии, как:
- рабочая мощность мотора,
- площадь подошвы,
- частота и сила виброудара,
- глубина грунтовой обработки,
- потребление топлива или электроэнергии,
- наличие на рукоятке инструмента противовибрационной защитной системы.
Особое внимание стоит уделить мощности двигателя, средние показатели которого варьируются от 2,5 до 4 л. с. Чем мощнее мотор, тем более производительным является оборудование и его ударная сила
Площадь рабочей подошвы выбирается, исходя из тех условий, в которых предстоит работать – если свободное пространство сильно ограничено, нет смысла выбирать инструмент с большой площадью подошвы
Чем мощнее мотор, тем более производительным является оборудование и его ударная сила. Площадь рабочей подошвы выбирается, исходя из тех условий, в которых предстоит работать – если свободное пространство сильно ограничено, нет смысла выбирать инструмент с большой площадью подошвы.
Частота ударной вибрации определяет скорость выполнения работ, поэтому чем выше этот показатель, тем быстрее вы выполните задачу по утрамбовке грунта. Максимальный показатель частоты ударов не превышает 690 уд/мин, а сила удара редко превышает 8 кН. Важным параметром является маневренность и вес инструмента. Чем легче ручная вибротрамбовка по весу, тем проще оператору с ней управляться. Вес оборудования варьируется от 65 до 110 кг, поэтому при выборе модели стоит оценить свои силы и возможности.
Критерии выбора устройства
На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.
Характеристика по массе
Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи
На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма. По весу устройства для вибротрамбовки распределяются таким образом:
По весу устройства для вибротрамбовки распределяются таким образом:
- Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
- Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
- На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
- Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.
Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.
Дополнительные критерии
Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:
- Сила вибрации.
- Габариты подошвы.
- Мощность двигателя.
- Вид топлива.
Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.
Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.
Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.
Полезные функции
Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.
Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.
Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.
Не используются специализированное оборудование
Недостаточно просто походить по земле, чтобы почва уплотнилась. Тут требуется использовать специализированные инструменты или технику.
Ручная трамбовка может быть изготовлена своими силами. Для этих целей подойдет тяжелое бревно, брус или стальная трубы с плоским квадратным основанием. Ручной трамбовкой нужно совершать удары по земле под прямым углом. Скорость работы с таким инструментом низкая, поэтому ручную трамбовку используют на небольших площадях. Например, для уплотнения почвы под укладку тротуарной плитки на участке.
Виброплита (виброплощадка) – имеет массивную подошву, которая передает вибрации на грунт. Обычно эту технику берут в аренду на время строительства. Плиты различаются в зависимости от веса. Чем больше вес, тем больше уплотняемый слой. В частном строительстве достаточно плиты от 75 до 90 кг, она позволяет уплотнять слои толщиной до 25 см. Площадь основания варьируется от 1600 до 6000 см.кв.
Вибронога (вибротрамбовка) имеет меньшую прочность и работает по другому принципу. Оборудования совершает своеобразные «прыжки», уплотняя грунт. При этом площадь воздействия у виброноги меньше (1000 см.кв.), а глубина уплотнения выше (от 40 см при весе 60 – 70 кг).
Каток используют в дорожном строительстве, в частном строительстве тяжелая техника практически не применяется.
Так как подобную технику берут в аренду, то нужно правильно ее назвать, это иногда бывает сложно из-за большого количества названий. Например, виброплощадкой обычно называют плиту, а вибротрамбовкой – ногу, еще строители иногда называют ногу шлеп-ногой. Нога применима для узких траншей, плита – для уплотнения подушки под фундамент.
