Распространенные способы усиления деревянных балок

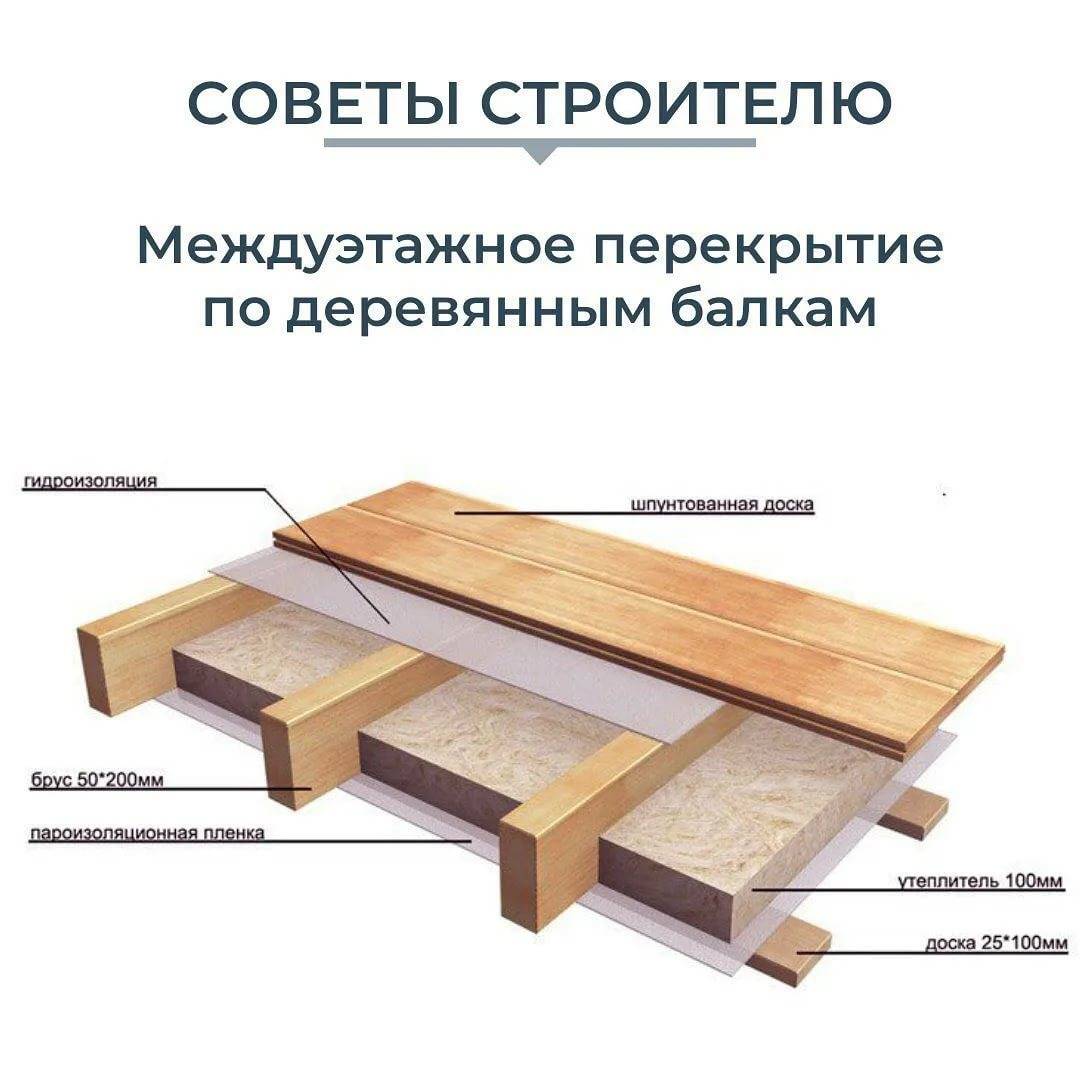

Диаметр бревен или сечение бруса для чердачного и межэтажного перекрытия выбирают с учетом нагрузок, приходящихся на квадратный метр площади пола или потолка в плане. При этом учитывается:
- ширина пролета;
- шаг деревянных балок.

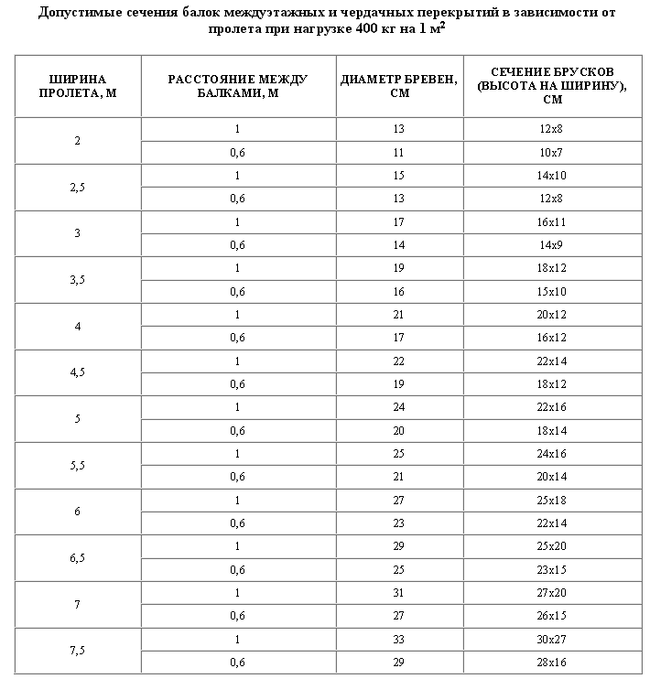

В представленной ниже таблице можно увидеть оптимальные значения сечения бревен и пиломатериалов.
Укрепление чердачного перекрытия производится без изменения или с изменением условий работы балочной конструкции, с применением типовых или нестандартных решений. Выбор зависит от степени деформации древесины и конкретных требований по усилению прочностных характеристик прогонов и настила в целом. Наиболее распространенные варианты укрепления балок предусматривают использование:
- деревянных накладок;
- металлических пластин;
- прутковых протезов;
- углеволокна, называемого, также, углепластиком;
- подпоров в виде столбов.
Деревянные накладки и металлические пластины могут устанавливаться как в пролетной части деревянных балок, так и в местах их стыков с опорной стеной. Усиливающие элементы фиксируются с обоих боков или снизу и сверху ремонтируемого прогона. При этом накладки крепко стягиваются посредством болтов, пропущенных сквозь балки. Деревянные детали предварительно обрабатывают противогрибковыми составами и антипиренами. Металлические пластины окрашивают или наносят на их поверхность специальные средства, препятствующие ржавлению материала. Кроме того, древесину от металла отделяют слоем гидроизоляции.

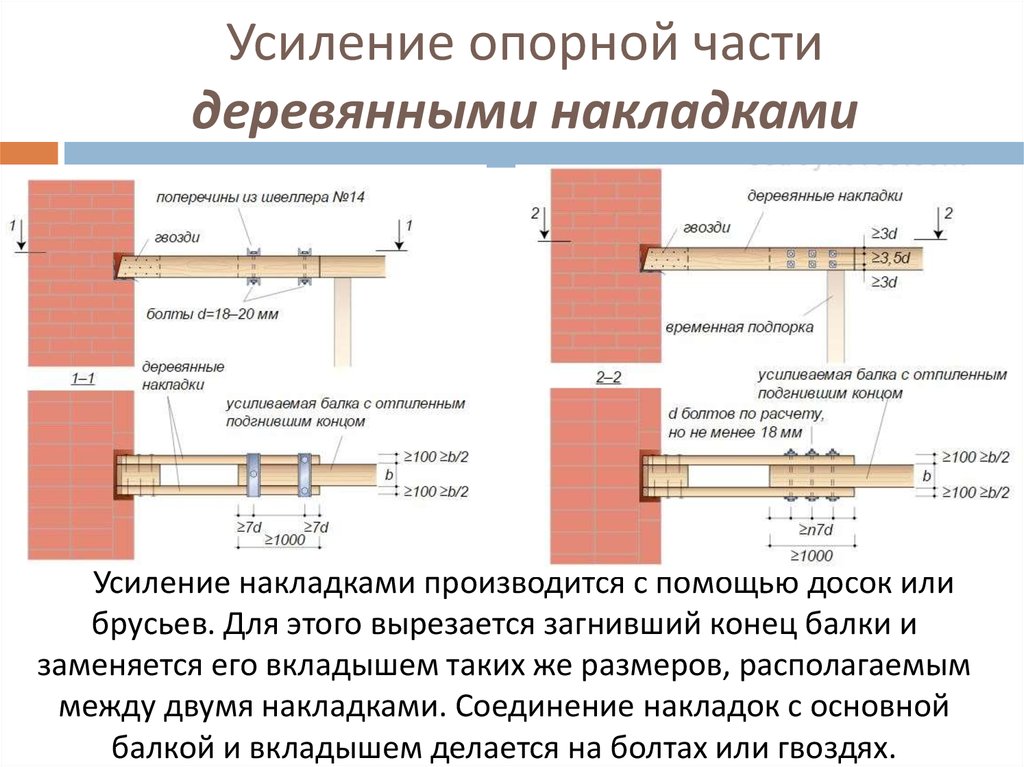

Торцевые усиливающие элементы монтируют на участках, опирающихся на стены. В этом случае подгнившие концы балки обрезают, а удаленные куски заменяют:
- двойными деревянными накладками с установленными на уровне опорной части стены вкладышами, соответствующими толщине укрепляемой балки;
- концевыми металлическими протезами, выполненными из швеллера;
- металлическими полосами с хомутами;
- арматурными стержнями, скрепленными швеллерной обвязкой.
Список можно продолжить еще несколькими способами, в том числе передвижными протезами, сдвоенными системами и т.д., но они относятся к более сложным вариантам укрепления балок. Торцевое усиление имеет свою характерную особенность. Она заключается в устройстве временного подпора ремонтируемой балки столбом. После окончания работ он демонтируется.
Прутковые протезы представляют собой систему, состоящую из металлических хомутов, наложенных в нескольких местах поврежденной балки, и соединительных элементов. Последние изготавливаются из прочного стального профиля или нескольких арматурных прутьев, переплетенных между собой по «правилу треугольника». В этом случае система остается стабильной, без каких-либо пространственных подвижек. Вариант монтажа прутковых протезов зависит от степени требуемого усиления балочного перекрытия.
Армирование углеволокном относится к современным способам укрепления деревянных балок. Композитный материал пока еще не имеет широкого распространения, но технология, несомненно, относится к передовым методам. С нижней стороны прогона укладывается усиливающая конструкцию арматура. Далее углепластик в несколько слоев наклеивается на частично укрепленную балку, образуя корытообразный хомут. Легкость углеволокна, удобство в работе и отсутствие в конструкции малоэстетичных накладок являются несомненными преимуществами современного материала.
Дополнительные опоры
Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.

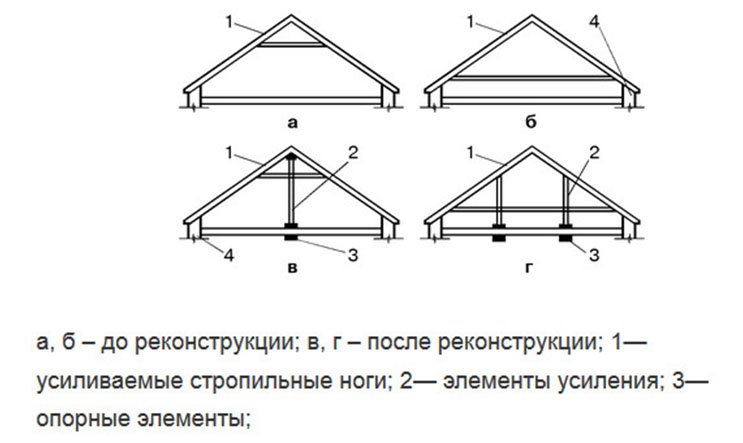

До и после реконструкции
Порядок работ по усилению можно свести к следующим пунктам.
- Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
- Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
- Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.
Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.
Дополнительные опоры
Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.
До и после реконструкции
Порядок работ по усилению можно свести к следующим пунктам.
- Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
- Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
- Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.
Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.
Как поднять потолок в деревянном доме

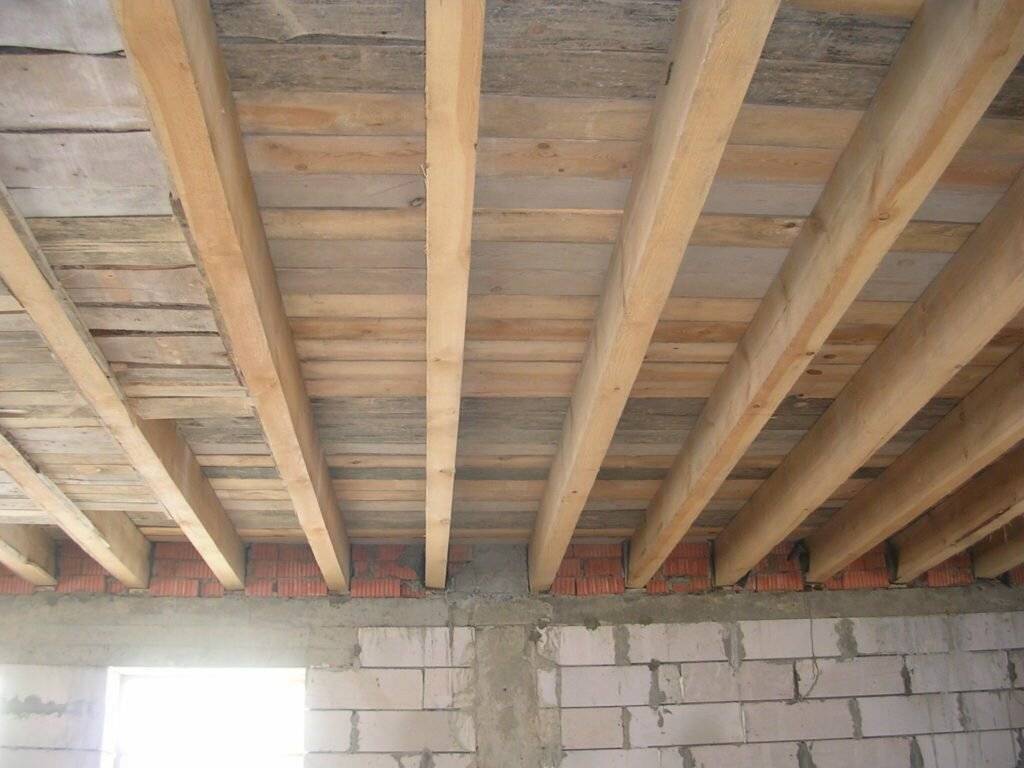

Преимущества деревянных перекрытий
Для разделения этажей и жилых помещений от чердаков и подвалов, применяются как деревянные, так и железобетонные перекрытия. Последние могут быть монолитными (заливными) или панельными (сборными). Они прочнее, надежнее, долговечнее, но как перекрытия для дома из газобетона используются редко.
Панельные перекрытия обладают и таким существенным преимуществом, как высокая скорость монтажа.
Но недостатков у них больше:
- Большой вес железобетонных элементов создает слишком высокую нагрузку на несущие стены и фундамент;
- Он же вынуждает использовать для укладки и транспортировки грузоподъемную технику, увеличивая стоимость монтажа;
- На строительной площадке необходимо выделять площадку для складирования и хранения;
- Плиты перекрытия выпускаются только определенных типоразмеров, что при сложной или нестандартной форме возводимого здания делает их использование невозможным.
Перекрытия из железобетонных плит
У монолитных перекрытий свои плюсы, главный из которых – возможность сделать плиту любой сложной формы. Но общая масса все равно остается слишком большой для хрупких газобетонных стен.
Да и сам процесс заливки очень долгий и трудоемкий, требующий неукоснительного соблюдения технологии, особенно температурного режима.
Чем длиннее пролет, тем больше должна быть толщина монолитного перекрытия
Для справки. В зданиях с небольшими пролетами допускается устройство монолитных перекрытий, несъемной опалубкой для которых служат деревянные балки и влагостойкая фанера.
Деревянное перекрытие газобетонного дома лишено большинства перечисленных недостатков:
- Оно не создает большой нагрузки на несущие конструкции здания;
- Ему можно придать любую желаемую форму;
Устройство перекрытия в доме с эркером
- Для его монтажа не нужна тяжёлая строительная техника;
- Сам монтаж не отличается сложностью и выполняется довольно быстро и без оглядки на температуру воздуха;
- Общая цена таких перекрытий ниже, чем железобетонных.
С другой стороны, деревянные конструкции не столь прочны и долговечны, так как подвержены влиянию таких внешних факторов, как сырость, огонь, естественное старение. Но эти недостатки частично нивелируются обработкой деревянных элементов специальными средствами.
Антисептическая обработка позволяет избежать гниения древесины и поражения её грибком
Потолок из гипсокартона
Гипсокартон является сравнительно дешевым и эстетичным материалом
Важное преимущество гипсокартона – термостойкость. С гипсокартоном нетрудно работать, он легко монтируется
Современные технологии позволяют наносить необходимое изображение на гипсокартонные плиты. При помощи гипсокартона легко изготавливать многоуровневые потолки с элементами неправильной формы. Это позволит создать на потолке интересную композицию, поддерживающую основную дизайнерскую линию интерьера.
Основным минусом гипсокартона является его гигроскопичность. Поэтому этот материал лучше не применять в особо влажных помещениях.
Гипсокартон укладывают на потолок с применением подвесной технологии. Поэтому вначале нужно смонтировать обрешетку из оцинкованного профиля, начиная с пристенных элементов. Между ними равномерно размещаются внутренние элементы с шагом не более 0,6 м. К обрешетке крепятся листы гипсокартона. Соединения обязательно шпаклюются.

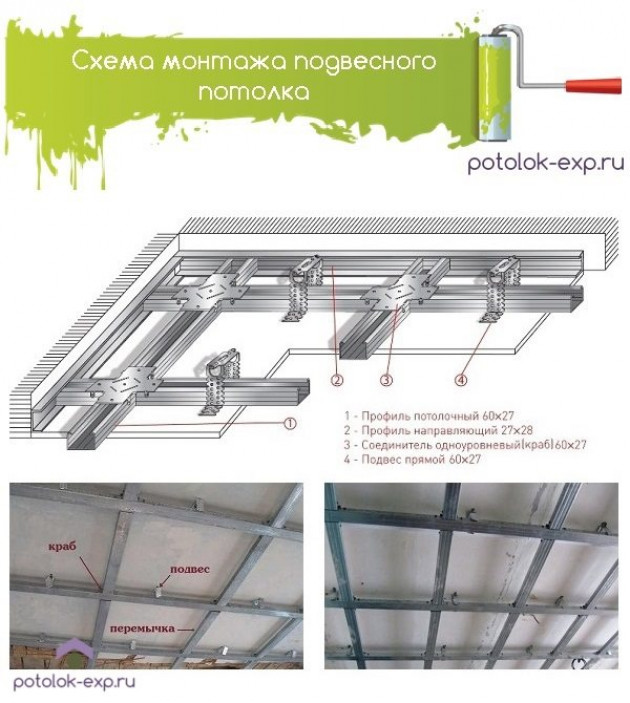

Схема монтажа подвесного потолка
Технология поднятия потолка
Способы усиления деревянных балок перекрытия
Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.
Тип усиления без изменения условий работы
Усиление деревянными накладками
Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом
При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине
Чтобы усилить балку нужно крепить накладку по всей ее длине.

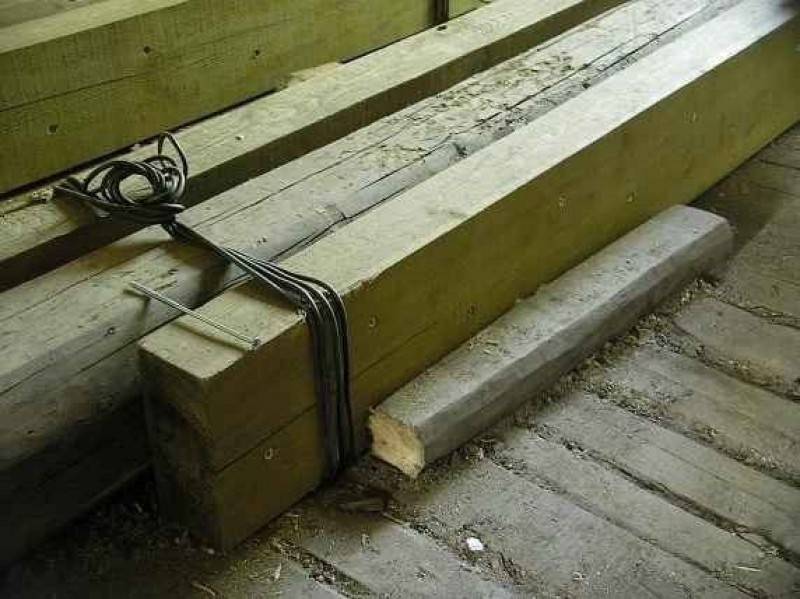

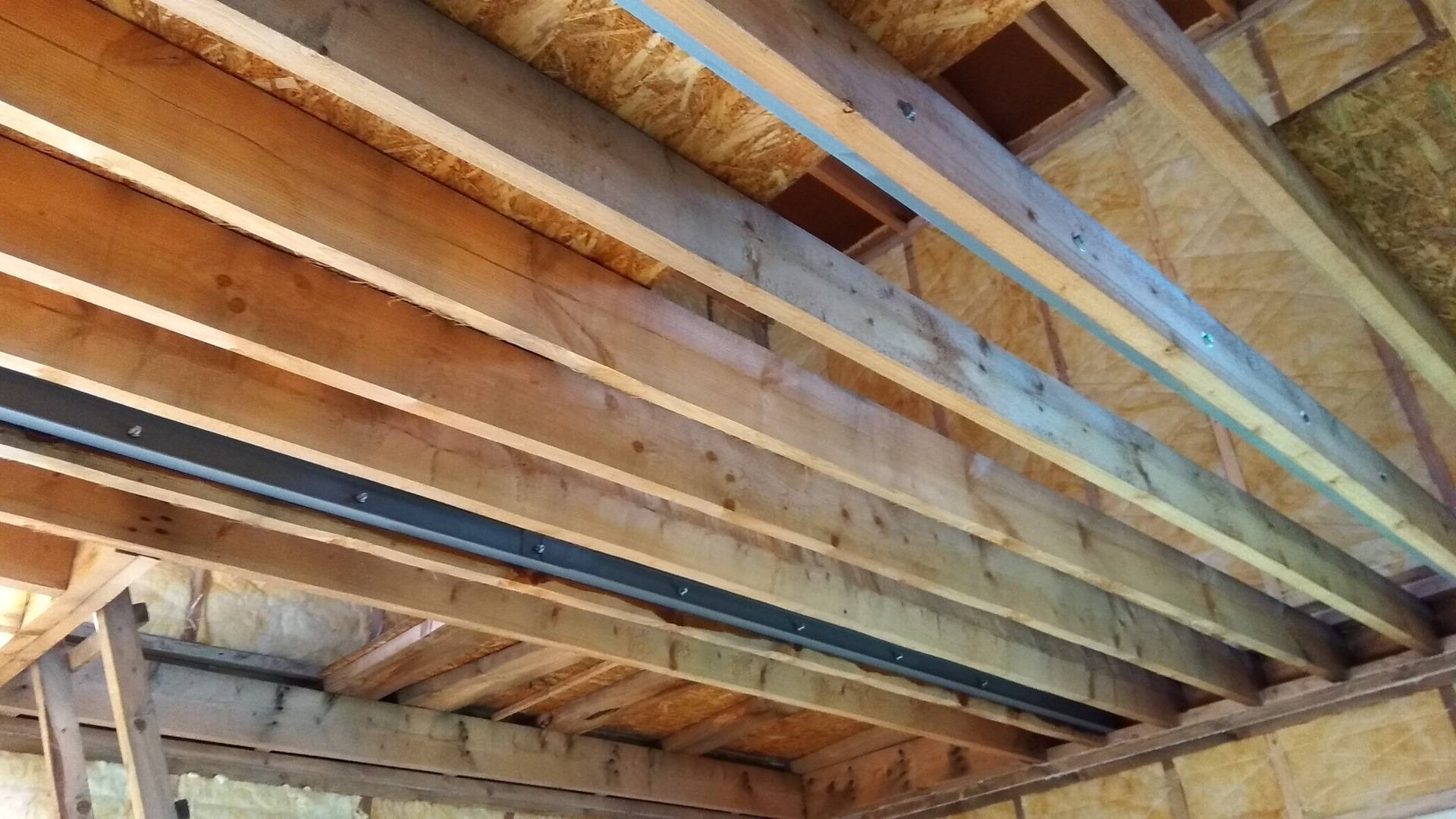

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

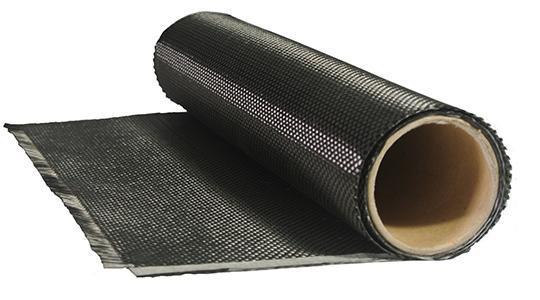

Усиление перекрытия углеволокном (углепластиком)
Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.
Усиление балок углеволокном Усиление балок углеволокном – схемаУсиленные балки углеродным волокном
Усиление на торцах деревянными или металлическими протезами
Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.
h

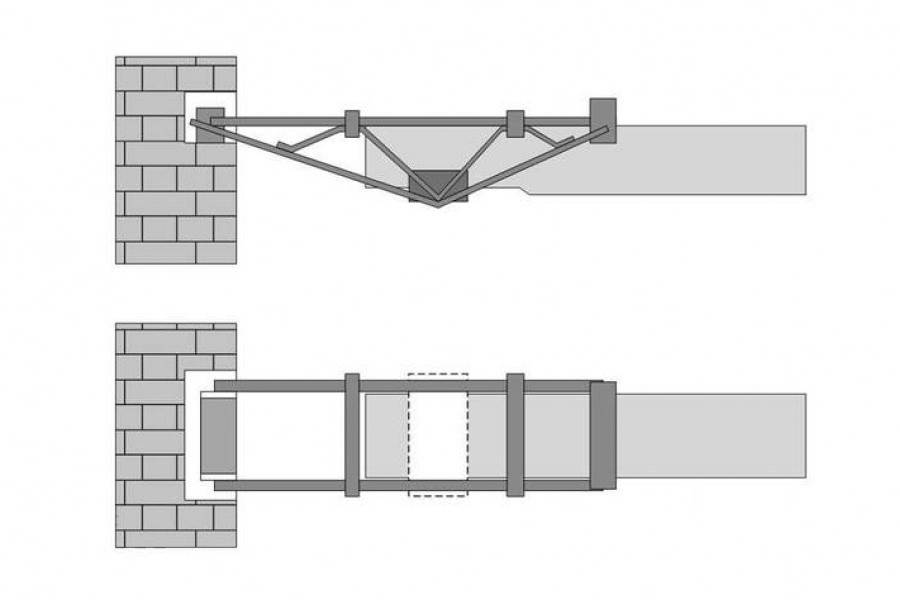

Монтаж пруткового протеза
Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.
Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
Отрезать поврежденный участок балки (0,5м)
Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
Сместить и прибить гвоздями сдвижную планку.

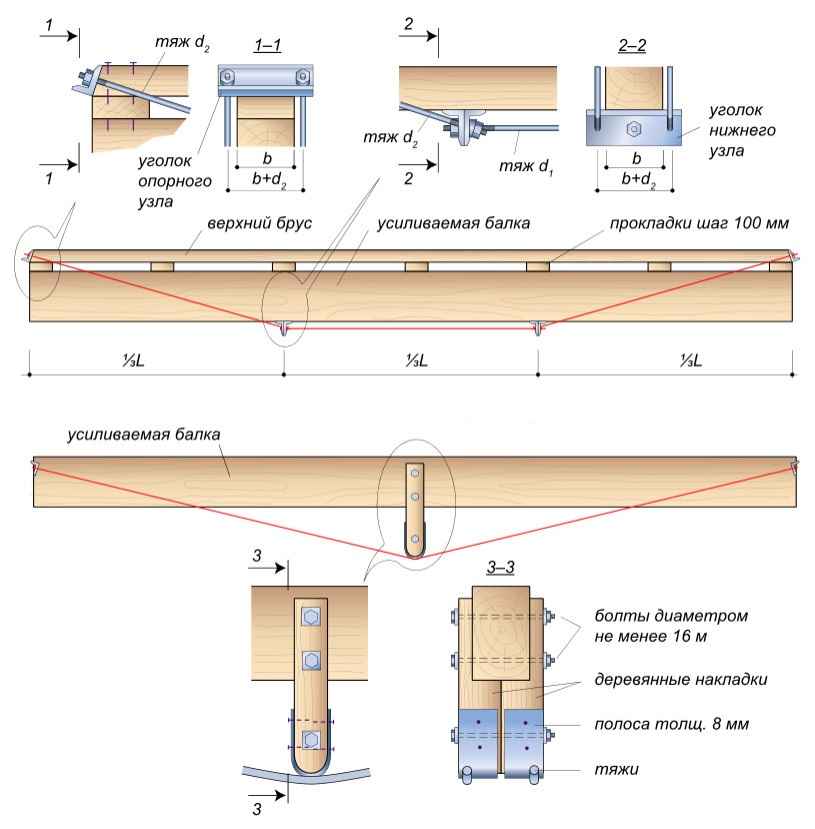

Усиление балок шпренгельными затяжками
h
Тип усиление с изменением услой работы
Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов
Тип изменение условий работы конструкций
h
Изменение схемы работы
h
Нестандартные решения
Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

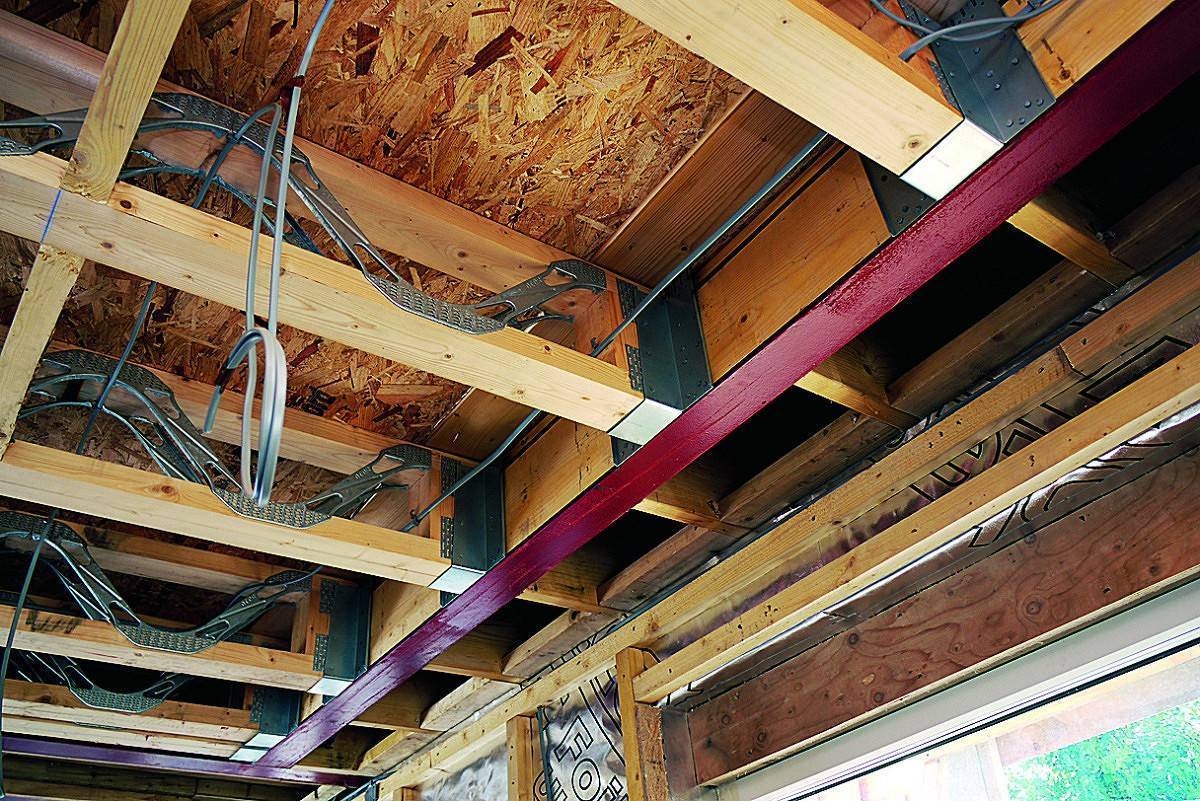

Усиление перекрытий путем установки дополнительных балок
Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.
Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.
Визуальный подъем потолка
Ответ на вопрос, как визуально поднять потолок в деревянном доме, нужен в том случае, если не один из перечисленных выше методов не подходит, либо помещение находится в многоквартирном доме.
При этом используют следующие методы зрительного расширения пространства:
- Если по периметру установлены потолочные плинтусы, то их красят в цвет стен или демонтируют полностью. Так потолочная поверхность кажется выше.
- Глянцевые светлые потолочные покрытия и зеркальные поверхности зрительно расширяют пространство. Именно поэтому при выборе отделки потолка учитывайте этот нюанс.
- Низкие предметы мебели зрительно повышают потолок, поэтому оформляйте интерьер в восточном стиле.
- Если часть потолочной поверхности по периметру окрасить в цвет стен, то граница между плоскостями сгладится и будет казаться, что потолок выше. Для этого на небольшом расстоянии от стен (15-25 см) к потолку клеят малярный скотч, после чего красят участок от скотча до стены той же краской, что и стены. После этого скотч снимают, а по границе перепада цвета клеят потолочный декор (галтель или плинтус).
Правила визуального расширения пространства
Кроме знаний о том, как визуально увеличить потолок в деревянном доме, нужно знать правила зрительного расширения пространства помещения:
- Правильно выбирайте цветовую гамму отделки. Светлые пастельные расцветки расширяют пространство, а темные и насыщенные цвета – сужают.
- Подбирайте покрытие под цвет другой отделки, текстиля и предметов мебели. Чем больше цветовых пятен, отличающихся по тону и расцветке, тем более зажатым кажется пространство.
- Не загромождайте интерьер мелкими предметами, вещами и декором. Уберите с глаз все, что используется редко.
- Хорошо освещенное помещение кажется просторней. Не завешивайте окна плотными шторами и установите в комнате дополнительные источники искусственного света.
- Традиционное мнение, что в маленькую комнату ставят малогабаритную мебель, ошибочно. Узкая высокая мебель до потолка, большой диван или шкаф сделают помещение более просторным.
- Большое зеркало на дверке шкафа, зеркальный столик или стена – все это делает комнату выше и шире.
При выборе декора стен отдайте предпочтение не одной большой картине, а нескольким маленьким изображениям в рамках. Так вы придадите визуальный объем помещению. Высокая мебель позволяет не утратить ее функциональность и сохранить дополнительную площадь.
Способы усиления
Чаще всего домашним умельцам приходится сталкиваться с такой задачей, как:
- Усиление деревянных балок перекрытия между этажами или на чердаке.
- Усиление стропил и прочих элементов кровли.
Каждая конструкция требует особого подхода. Поэтому ниже рассмотрим как выполняется данная операция в каждом отдельном случае.

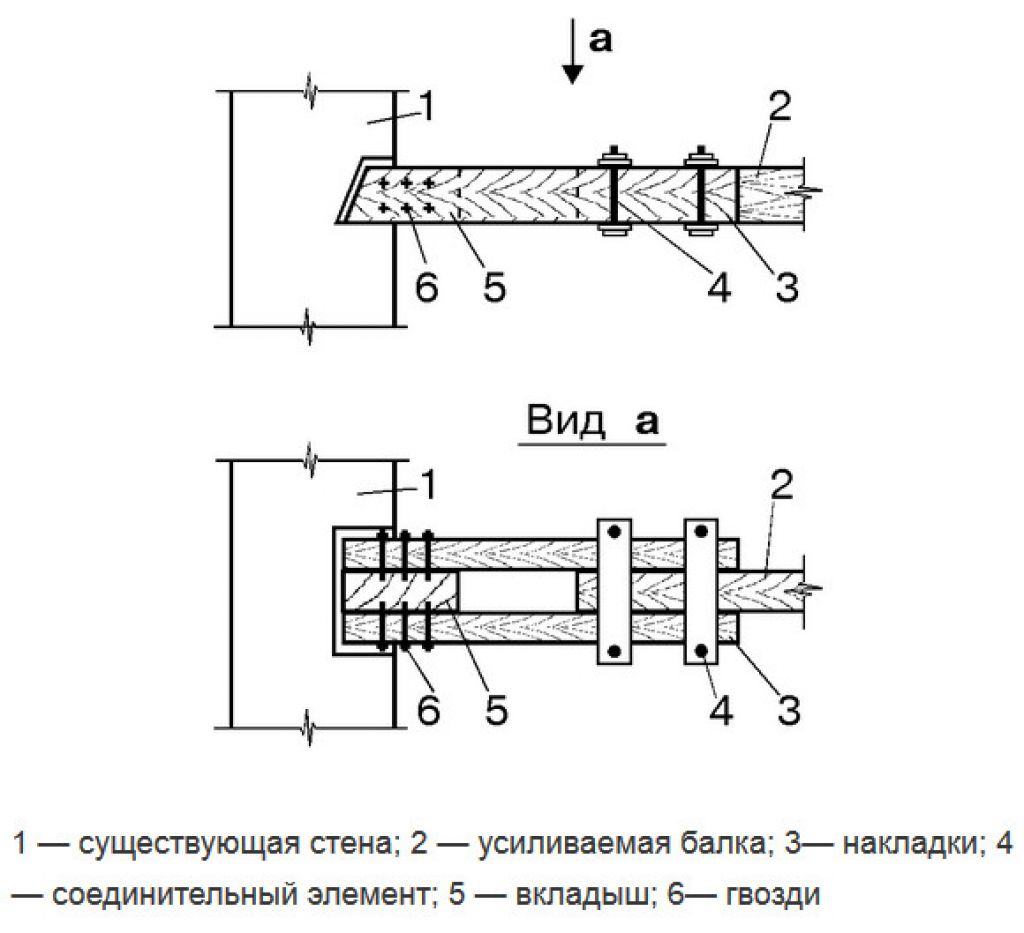

Схема усиления подгнившей балки досками
Балки
Усиление балок может осуществляться несколькими способами. Технология усиления подбирается в зависимости от повреждения.
Ниже приведем наиболее распространенные варианты:
Чаще всего процессу гниения подвергается участок балки, который опирается на стену. В таких случаях испорченная часть деревянного бруса вырезается, а вместо нее устанавливаются две накладные доски, между которыми с краю устанавливается вкладыш. Сечение досок определяется путем расчета, однако, оно должно незначительно превышать сечение балки. Для выполнения этой операции под балку предварительно устанавливаются опоры, после чего отпиливается поврежденная часть и устанавливаются доски.

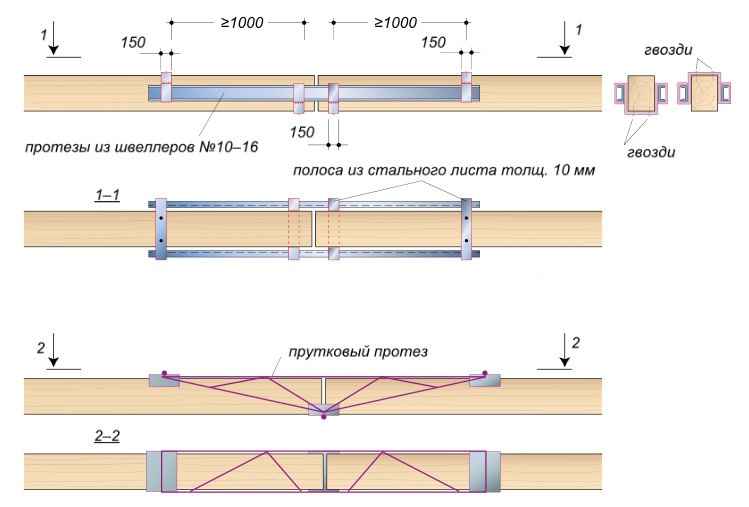

Схема усиления балки прутковым протезом
- Если испорченный участок достаточно большой, то усиление выполняется специальным прутковым протезом. Изготовлением последнего должны заниматься специалисты. Как правило, опорные части протеза выполняют из швеллеров.
- В случае образования трещин или увеличения прогиба балок устанавливают подбалки и надбалки, которые фиксируются вертикально расположенными болтами или металлическими шпильками. Накладка может монтироваться как на отдельном участке, так и по всей длине балки, в зависимости от ситуации. Прежде чем выполнить эту операцию, необходимо максимально выровнять прогнувшуюся деталь. Для этого можно воспользоваться опорами и домкратами.

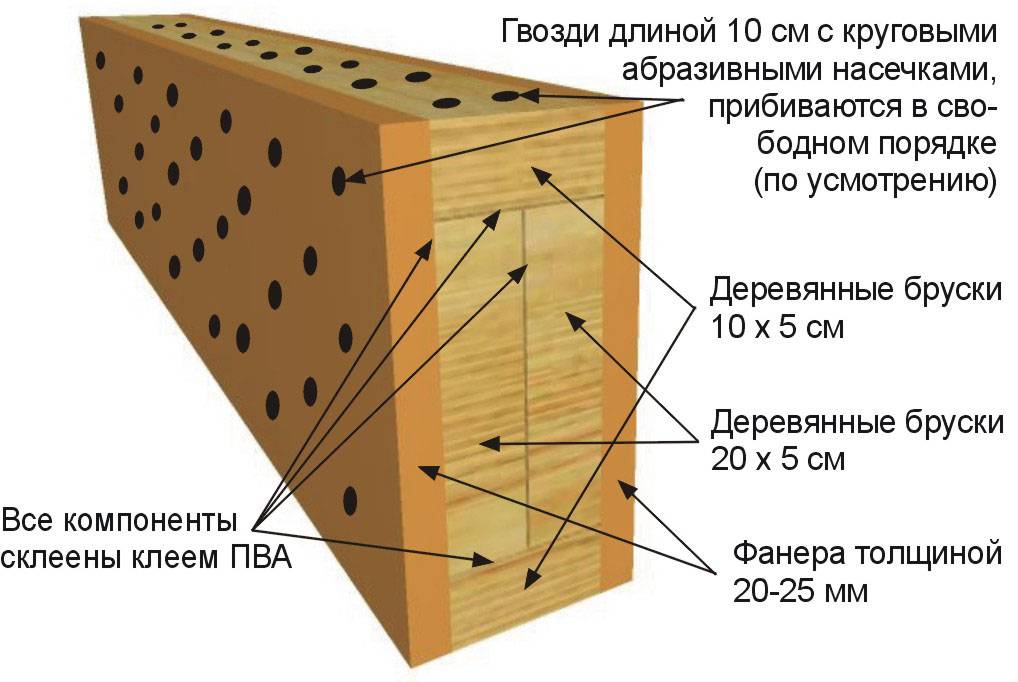

На фото – пример увеличения сечения балки
При монтаже дополнительной балки по всей длине, она также устанавливается в гнезде, предварительно выполненном в несущей стене. Надо сказать, что подобное усиление можно выполнить и при помощи досок, толщина которых должна быть не менее 50 мм.

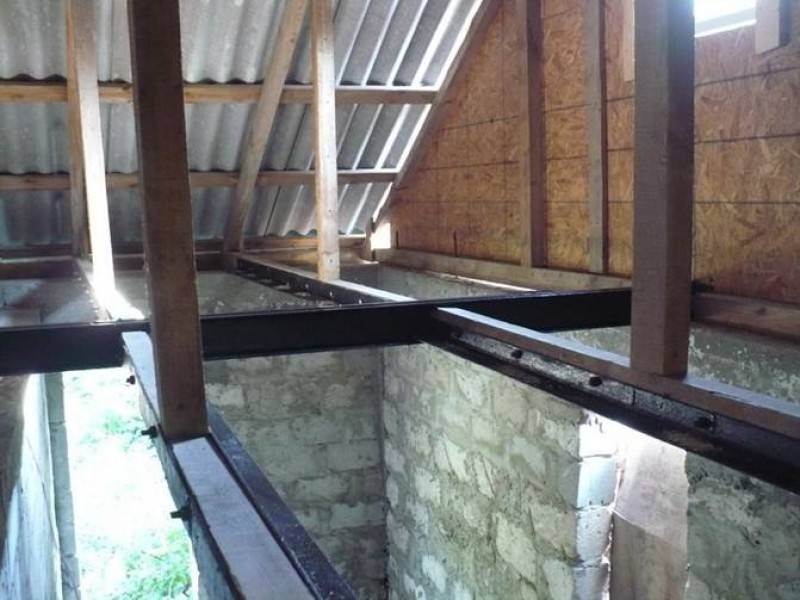

Еще более эффективным методом является усиление деревянных балок швеллером, который, благодаря своей форме, эффективно противостоит нагрузкам.
Если балка сильно повреждена, то рядом с ней следует установить новую деталь, предварительно подготовив для нее место в стенах.
Следует отметить, что древесина, которая используется для усиления балок, должна быть хорошо высушенной. Кроме того, ее необходимо обработать антисептиками и антипиренами, что сделает деталь устойчивой к гниению и пожаробезопасной.
Защитная пропитка для дерева
Схема усиления крыши
Элементы кровли
Потребность в ремонте или усилении кровельной конструкции может возникнуть по следующим причинам:
- Появление трещин на участках концентрации напряжений.
- Появление в стропилах продольных трещин в результате усушки древесины.
- Гниение деревянных элементов в результате плохого проветривания или некачественного антисептирования. Надо сказать, что по этим причинам чаще всего в негодность приходит мауэрлат, а также участки стропильных ног, которые к нему примыкают.
- В случае замены легкого кровельного покрытия на тяжелое.
При незначительном повреждении деревянных элементов конструкции гнилью обычно выполняется их наращивание или протезирование. При наличии в доме внутренних стен, увеличить несущую способность стропил можно путем установки дополнительных стоек и подкосов.

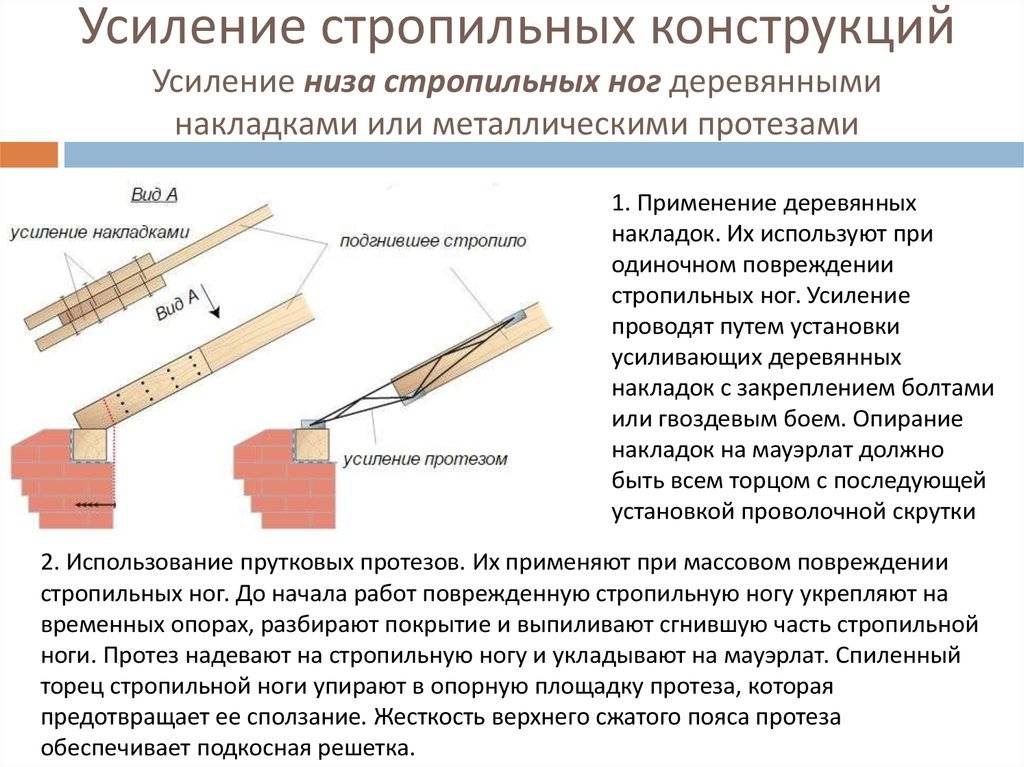

Варианты укрепления стропил
- В случае загнивания опорных концов стропильных ног, поврежденный участок вырезается и заменяется протезом.
- Если стык нижнего пояса обладает недостаточной несущей способностью, монтируют дополнительные накладки и стяжки между узлами ферм.
- В случае потери устойчивости верхнего пояса увеличивают сечение элементов дополнительными досками или монтируют своими руками дополнительные связи.
- При увеличении нагрузки на кровлю можно установить дополнительные стропильные фермы, т.е. уменьшить пролет между несущими элементами.
Схема состыковки стойки
В случае разрушения основания стоек срезается поврежденная часть и подставляется новая деталь. При этом соединение выполняется «в полдерева».
Следует отметить, что важно устранить не только неисправности, но и причины их возникновения. К примеру, в случае возникновения гнили, как уже было сказано выше, детали следует обработать соответствующими пропитками, а также обеспечить вентиляцию подкровельного пространства
Ведь стоимость профилактических мер значительно меньше, чем цена капитального ремонта
Ведь стоимость профилактических мер значительно меньше, чем цена капитального ремонта.
Схема подпорки балок
Что означает понятие?
Это строительная конструкция дома изготавливается для вертикального зонирования внутреннего пространства дома по высоте, принятия и передачи динамических и статистических нагрузок на нижерасположенные стеновые конструкции и основания здания. Тем самым они гарантируют требуемую конструктивную жесткость здания.
Базовые требования к данному элементу строительства здания:
- Прочность, конструкция должна выдерживать максимальную нагрузку 400 кг/м2, для цокольных и чердачных перекрытий без постоянного нахождения людей, эти параметры уменьшаются до 200 кг/м2. Балки которые способны выдержать этот вес имеют размеры: с длиной пролета 2.2 м – сечение 150*75 мм; от 2.2 до 3.2 м — 175*100 мм; от 3.2 до 5 м — 225*150 мм.
Размер сечения балки от ее длины также определяется соотношением 1:24. При длине в 400 см, допустимая высота балки: 400/24 — 170 мм.
- Теплозащита, коэффициента сопротивления теплопередаче установлена R = 4,95 м2К/Вт.
- По требованиям СНиП индекс изоляции по воздушному шуму должен быть не выше 52.0 дБ, а индекс ударного — 60.0 дБ.
- Паропроницаемость по утеплителю, зависит от его типа, например, для внутреннего утепления минватой она равна — 0,48 г/(м ч гПа), а для внешнего утепления Пеноплэксом, со стороны подвала на цокольном перекрытии — 0,32 г/(м ч гПа).
- Плотность по внешнему слою из доски или плиты — 500 кг/м3, по утеплителю минвате – 200 кг/м3.
Усиление перекрытий – необходимое мероприятие
Способы усиления балок перекрытия
Точно подобрать вариант поможет специалист. Перед принятием решения проводят визуальный осмотр конструкции. По возможности выполняют более точные испытания на прочность. После проверки выбирают оптимальный метод усиления, учитывая:
- процент износа и повреждения;
- условия работы;
- конструктивные особенности здания и требования к помещениям (нужно ли сохранить свободное пространство, есть ли возможность уменьшить высоту помещения и т.п.).
Выделяют два пути увеличения несущей способности:
- усиление сечения балок;
- изменение условий работы (уменьшение пролета, шага несущих элементов или нагрузки).
При серьезных повреждениях рекомендуют совмещать два этих варианта.
Как усилить деревянные балки перекрытия от прогиба?
Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.
В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.
Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.
Способы усиления деревянных балок перекрытия
Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.
Тип усиления без изменения условий работы
Усиление деревянными накладками
Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине
Чтобы усилить балку нужно крепить накладку по всей ее длине.
Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.
Усиление перекрытия углеволокном (углепластиком)
Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

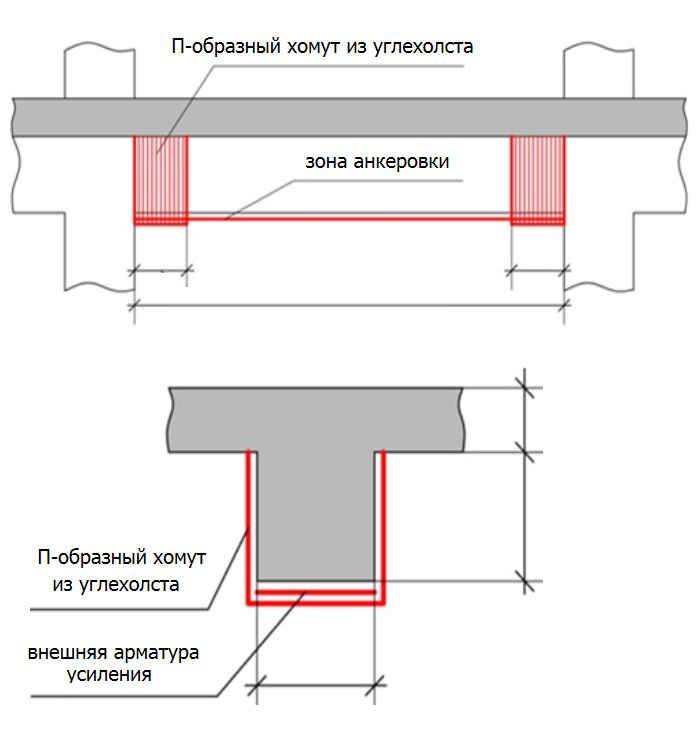

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.
Усиление на торцах деревянными или металлическими протезами
Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

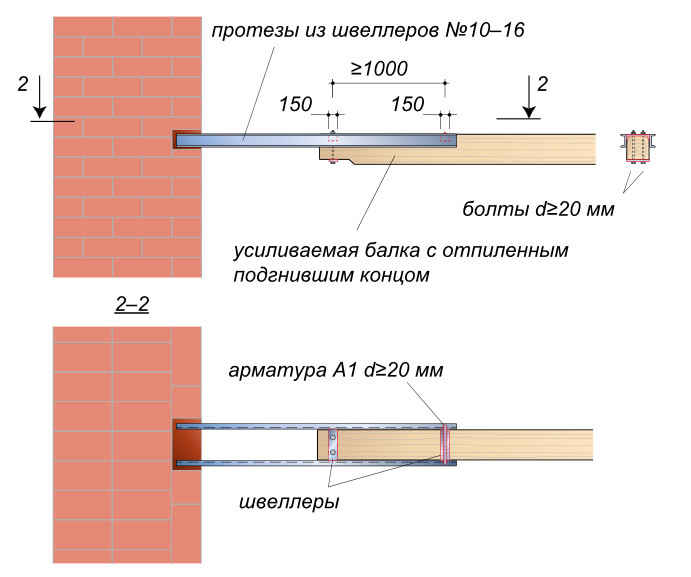

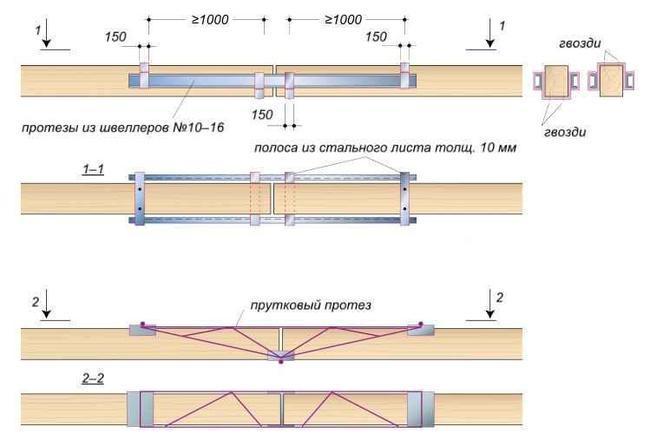

На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля
Монтаж пруткового протеза
Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.
- Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
- Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
- Отрезать поврежденный участок балки (0,5м)
- Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
- Сместить и прибить гвоздями сдвижную планку.
Усиление балок шпренгельными затяжками
Тип усиления с изменением работы
Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.
Изменение условий работы конструкций
Изменение схемы работы
Нестандартные решения
Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.
Усиление перекрытий путем установки опор под несущие балки
Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.
Усиление перекрытий путем установки дополнительных балок
Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.
Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.
Типы горелок для котлов и их особенности Наиболее подходящий материал для теплообменника газовых котлов Замена радиаторов отопления в квартире Обслуживание газовых котлов Капитальный ремонт системы отопления
Виды конструкций перекрытий
Как подтянуть балки потолка. Провис потолок в доме? Не проблема!
Эта статья описывает очень распространённую проблему, которая часто возникает в частных домах старой постройки. Итак, вы начинаете замечать, что потолок в вашем доме начинает провисать. Не печальтесь. Есть очень простой, недорогой и эффективный способ борьбы с этим строительным недоразумением.
Шаг 1. Поднимаемся на чердак и тщательно исследуем поверхность
Сразу обращаем внимание на хлам (который, скорее всего там имеется), который можно будет убрать и облегчить нагрузку на потолок. Далее необходимо найти балки, которые прогнулись
Считаем количество балок, замеряем их длину.
Шаг 2. Готовим необходимый материал. Вам необходимо:
1. Брус, желательно той же длины и ширины, что и провисшие балки. Количество брусьев должно соответствовать количеству балок.
2. П-образные шпильки д 20 мм, ширина которых соответствует толщине балок. На концах шпилек должна быть нарезана резьба. Количество шпилек рассчитывается, исходя из того, что необходимо будет 1 шт на 1 метр провисшей балки.
3. Калёный уголок с отверстиями, диаметр которых соответствует диаметру шпилек, а межосевое расстояние равно ширине балок.
4. Деревянные подкладки, которые можно вырезать из заготовленного бруса. Длина каждой подкладки на менее 30 см.
Шаг 3. Поднимаем брусья на чердак. На каждую балку кладём брус таким образом, чтобы они совпадали. Далее, под каждый брус кладём по краям подкладки из дерева. Теперь, брусья как бы висят в воздухе над балками.
Шаг 4. Далее сверлим сквозные дыры в потолке таким образом, что бы можно было в эти отверстия просунуть шпильки. Свободные края шпилек должны находиться на чердаке.
Шаг 5. Используя пневматический домкрат и кусок бруса необходимой длины, аккуратно поднимаем потолок.
Шаг 6. Поднятый потолок фиксируем шпильками и гайками, после чего опускаем домкрат.
После выполнения этих несложных операций вы выровняете потолок, обезопасите его от дальнейшей деформации.
Усиление железобетонных перекрытий
Усиление железобетонных плит перекрытий и покрытия — сложный инженерно-технический процесс, требующий высокого профессионализма мастеров. В каждом конкретном случае мы разрабатываем проектный план усиления конструкций, отвечающий требованиям СНИП и эстетическим характеристикам. На вооружении специалистов КСК Construction есть несколько многократно проверенных, существенно отличающихся методов, успешно решающих две основные задачи:
- Передача части или всей нагрузки конструкции усиления;
- Увеличение несущих способностей ранее существующих архитектурных составляющих.
Популярное и экономичное в последние годы строительство офисных зданий по быстровозводимой технологии из металлоконструкций после длительной эксплуатации требует реконструкции. Мы проведем усиление монолитных железобетонных перекрытий:
- Наращивая монолитный слой сверху с устройством железобетонных шпонок;
- Наращивая монолитный слой сверху в виде ребристой плиты;
- Наращивая монолитный слой сверху при обеспечении сцепления поверхностей;
- Наращивая монолитный слой сверху при недостаточном сцеплении поверхностей;
- Создавая неразрезности наращенного перекрытия;
- Подводя металлические разгружающие балки снизу.
Усиление монолитных безбалочных перекрытий, как правило, требуется тогда, когда проводится реконструкция административного здания и других зданий, имеющих перекрытия в виде гладких плит, опирающихся на капители. Укрепление проводим наиболее рентабельным способом из представленных:
- Замена существующего перекрытия новым;
- Переустройство существующего перекрытия в плиты опертые по контуру;
- Переустройство существующего перекрытия в балочные плиты;
- Наращивание сверху с устройством шпонок;
- Устройство железобетонного наращивания в виде кессонной плиты;
- Полное разгружение существующего перекрытия балками из прокатного металла.
Срок службы межэтажных перекрытий намного ниже, чем стен и фундамента. Усиление межэтажных перекрытий железобетоном сверху позволит устроить перекрытия без разборки старых. Закрепив металлическую арматуру в капитальные стены и закачав бетонную массу, мы получаем новое железобетонное перекрытие со значительно увеличенными несущими возможностями.
Усиление бетонного перекрытия осуществляем с помощью набетонки сверху и снизу. Если перекрытие кроме стен, опирается и на балки, то их тоже укрепляем
Особое внимание уделяем прочности адгезии нового бетона со старым
Усиление многопустотных плит перекрытия требует замоноличивания каналов пустот. Особенно, если между пустотами образованы продольные трещины.
Превратить пустотную плиту в монолитную конструкцию возможно, проведя усиление пустотного перекрытия дополнительным армированием части пустот плоскими металлическими каркасами с последующим заполнением бетоном.
Усиление балок перекрытия
Аварийность здания во многом зависит от состояние балок перекрытия, подвергающихся большим несущим нагрузкам. Как именно усилить балки перекрытия вашего объекта, поможет разобраться наш эксперт, учитывая степень износа, требования к помещению и условия работы.
Усиление перемычек и балок перекрытия многократно апробировано практикой работы компании и состоит из основных способов:
- Увеличение сечения;
- Усиление металлом;
- Установка протезов;
- Уменьшение пролета;
- Уменьшение шага;
- Усиление стропил.
Местное или общее усиление металлических балок перекрытий путем установки накладок и ребер или затяжкой вдоль нижнего пояса, посредством шпренгелей – простые, доступные и весьма эффективные методы усиления. Строительство ангаров и других быстровозводимых зданий из металлоконструкций предусматривает изначальное усиление балок перекрытий.
То, что пора начинать усиление деревянных балок перекрытий накладками или другим способом, владельцы недвижимости могут определить сами по появившимся вибрациям и скрипу. Установка накладок из дерева толщиной не менее 50 мм на ослабленном участке поможет решить проблему. Перед установкой обязательно обрабатываем балки противогрибковыми препаратами, при помощи домкратов сводим до минимума образовавшийся прогиб. Насквозь прикрепленные болты и шпильки надежно удерживают конструкцию.
Кроме традиционных способов, КСК Construction широко применяет усиление балок перекрытий углеволокном. Закрепленное эпоксидным клеем в несколько слоев углеволокно придает деревянной конструкции прочность металла!
