Усилители сотовой связи для дома и дачи – делаем своими руками

Антенна

Антенны, которые служат для улавливания сигнала от базовой станции, делятся по своим конструктивным особенностям на несколько типов

В них важно разбираться для выбора и покупки оборудования для дома. Понять принцип работы каждой можно по названию

Наиболее мощными и качественными считаются MIMO, направленные или секторные приборы:

• MIMO и простые;
• уличные или внешние;
• внутренние или комнатные;
• встроенные или наружные;
• всенаправленные, направленные, секторные;
• узкополосные и широкополосные.

Обратите внимание! Не стоит ожидать от комнатных антенн большого усиления качества и скорости Интернета.

Усиление сигнала своими руками

Чтобы ускорить процесс серфинга в сети Интернет при беспроводном мобильном соединении, требуется купить и установить специальное оборудование. Оно состоит из нескольких различных компонентов:

• репитер, или двухсторонний усилитель, представляет собой промежуточное звено, которое получает и обрабатывает все сигналы, улавливаемые антенной;
• антенна — устройство, которое монтируется на крыше здания или внутри помещения;
• коаксиальный кабель для передачи данных между соединяемыми устройствами;
• разветвитель для провода, коннекторы.

Обратите внимание! В перечне указано только оборудование для усиления сигнала. Для настройки Сети нужны еще модем, СИМ-карта оператора

Подробности

Антенна репитера

Антенны, которые применяют для «поимки» связи с оператором можно поделать на несколько видов, исходя из конструкционных особенностей. Их метод работы выплывает из названия всех отдельных устройств. Максимальная эффективность есть у МIМО, которые являются секторными или направленными устройствами:

• Простой и МIМО.
• Комнатный.
• Внешний.
• Наружный.
• Направленный, всенаправленный или даже секторный усилитель.
• Широкополосный и узкополосный усилитель.

Обратите внимание, что при применении комнатной антенны не удастся достигать большого усиления качества сигнала, а значит, скорость интернет-соединения увеличится в незначительной степени

Конструкционные разновидности, пассивные и активные УС

Активные усилители связи для частного дома представляют собой устройства, которые при работе применяют принцип аппаратного способа. Для обеспечения работоспособности этого устройства требуется применять усилитель, репитер, антенну и ретранслятор. Иными словами, вы делаете усилитель сигнала связи, в схеме которого есть антенна и специальное электронное устройство, которое может способствовать улучшения передачи данных. В роли пассивных усилителей сигнала чаше всего будут подразумеваться устройства, для работы которых не требуется применять активное устройство усиления. Как правило, в их конструкцию входят разные антенны и ретрансляторы пассивного типа. За усиление самого сигнала для сетового доступа отвечает именно антенна.

Разновидности усилителей сотовой связи

Весьма условно усилители делятся на пассивные и активные. Условность здесь в том, что пассивный усилитель по своей сути представляет собой всего лишь две антенны. Теоретически такое устройство можно собрать из подручных материалов. Однако под силу это скорее радиолюбителям и инженерам, так как сложность расчётов обмоток и витков, а также тонкость настройки антенн сводит все усилия на нет. Практически все модели усилителей, представленных сегодня на рынке — активные. Они не требуют тонкой настройки, не создают помех и гарантируют устойчивый сигнал.

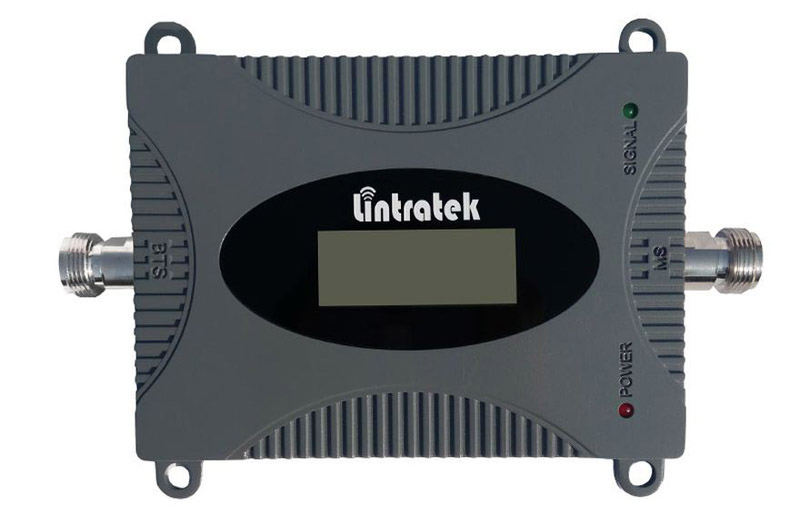

Репитер чаще всего выглядит так ФОТО: khabtelecom.ru

Их устройство и принцип работы мы уже описывали ранее — это внешняя, внутренняя антенна и устройство между ними, гарантирующее чистоту и усиление сигнала.

А вот об их характеристиках и возможностях можно рассказать подробнее.

Для начала стоит уточнить, что усилитель можно купить как в комплекте, так и по отдельности. Наиболее важными характеристиками и параметрами обладает репитер. В основном, по нему и подбирается необходимый комплект усиления. Перечислим наиболее значимые параметры:

• поддержка стандартов связи. На сегодняшний день все базовые станции в России работают на частотах 450, 800, 900, 1800, 2100 и 2600 МГц. 2G может использовать 900 и 1800 МГц, 3G – 900 и 2100 МГц, 4G – 800, 1800 и 2600 МГц. Обычно производители усилителей явно указывают какие стандарты поддерживает устройство. Например, 3G 900 или просто: 2G, 3G и 4G;
• выходная мощность. Указывается в мВт или дБ. Характеризует мощность сигнала, исходящего от внутренней антенны. Она тесно связана с площадью покрытия. Чем выше мощность, тем больше площадь покрытия. Например, репитер на 100 мВт должен покрывать площадь в 200-300 м²;
• коэффициент усиления. Показывает насколько будет увеличена мощность входящего сигнала. Чем выше, тем лучше. Но и дороже. Для квартир рекомендуется коэффициент в 60 дБ, для частных домов — 75—80.

Остальные характеристики так или иначе связаны или коррелируют с этими. То есть, перечисленных параметров вполне достаточно, чтобы определить подходящее для себя устройство.

Разновидности конструкции, активные и пассивные усилители сигнала

Виды антенн для улучшения связи

В некоторых случаях для улучшения качества связи достаточно одной антенны. Они могут увеличить сигнал на расстоянии до 40-50 км от источника покрытия и относятся к пассивным усилителям.

Более эффективные активные репитеры способны обеспечивать соединение с вышкой на расстоянии до 120 км. Их самые мощные модели устанавливают на крышах домов и в общественных местах. Существуют и мобильные виды устройства, предназначенные, к примеру, для поездок в транспорте.

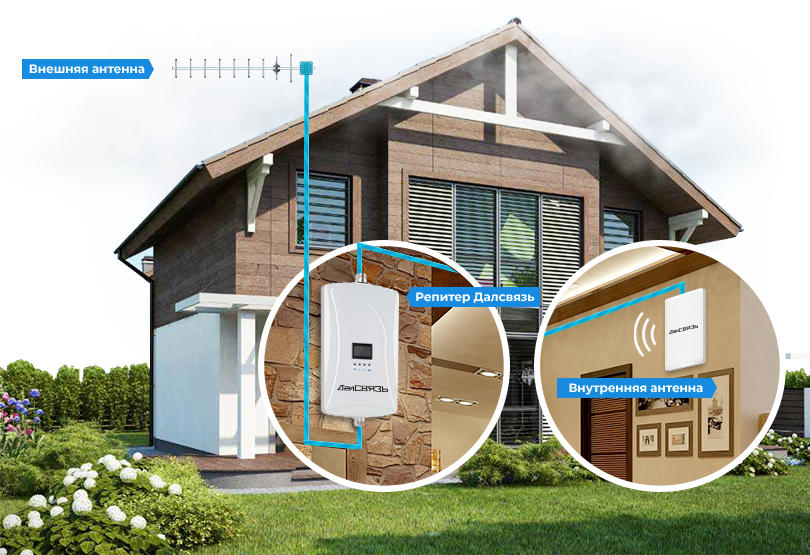

В конструкцию ретранслятора или бустера входят антенны внешние и внутренние, само устройство обработки и раздачи излучения, а также необходимые кабели и разъёмы.

Дополнительная информация. Приведённые показатели дальности передачи могут отличаться в зависимости от спецификации оборудования. Сигнал может быть слабее и в городе и в деревне в случае препятствий между вышкой и антенной усилителя, и при длинном кабеле между ними. Чем он короче, тем эффективнее будет передача.

Антенна репитера

Репитеры используются для повышения качества приема и передачи сигнала для модема и мобильных устройств. Для этого необходимо использовать специальные наружные антенны, которые будут производить ретрансляцию сигнала на внутреннюю антенну других устройств.

Основной принцип работы повторителя заключается в том, что данное устройство обеспечивает качественную связь между антеннами, которые позволяют видоизменить форму поступающих сигналов. Улучшенный сигнал при помощи антенны идет в обратную сторону на базовую станцию вашего оператора. Однако для обеспечения правильной работы репитеров нужно позаботиться о качественной электромагнитной развязке между двумя антеннами, при помощи которой можно заглушать эффекты самовозбуждения. Данный эффект приглушает сигнал абонентов, которые находятся на небольшом расстоянии от самого устройства.

Антенны, которые используют для «поимки» связи с мобильным оператором можно разделить на несколько подвидов, исходя из их особенностей конструкции. Их способ работы выплывает из названия каждого отдельного устройства. Максимальной эффективностью обладают MIMO, направленные либо секторные устройства:

• MIMO и простой.
• Внешний.
• Комнатный.
• Наружный.
• Всенаправленный, направленный или секторный усилитель.
• Узко- и широкополосный усилитель.

Важно!

При использовании комнатной антенны не удастся достичь значительного усиления качества сигнала, соответственно, скорость интернет-соединения возрастет в незначительной степени.

Программный способ усиления сигнала

На устройствах с Андроид скачивают приложение MTK Engineering Mode. Оно поможет войти в инженерное меню и перенастроить требуемые характеристики. Указанная программа бесплатна, работает только с процессором «МедиаТек».

После перехода в раздел МТК Settings выбирают «Режим полосы». На экране появится иконка настроек, в которой снимают все галочки, кроме:

• EGSM900;
• DCS1800;
• WCDMA-GSM-900.

Такой способ дает возможность исключить частоты, не используемые в РФ. Аналогичную манипуляцию проводят со второй «симкой». Далее переходят к «Выбору сети», нажимают GSM only (стандарт 2G, первоначально применяемый в сетях телекоммуникаций). Покрытие есть по всей территории страны, хорошо справляется с голосовыми вызовами, подходит для людей, не пользующихся интернетом 3G. Телефон будет функционировать дольше и устойчивее держать сигнал за счет отсутствия переключений между GSM и WCDMA

Принцип действия оборудования

Благодаря усилителю сигнала, даже будучи далеко от города, вы не будете чувствовать дискомфорт при работе с интернетом

Усилитель сигнала сотовой связи для интернета 3g действует в пределах определенной площади. Поэтому стоит подбирать устройство в соответствии с размером площади дома или здания с офисными помещениями, где планируется его установка. В рабочем состоянии он фильтрует сигнал, получаемый внешней антенной и передаваемый через кабель встроенной антенне мобильного устройства.

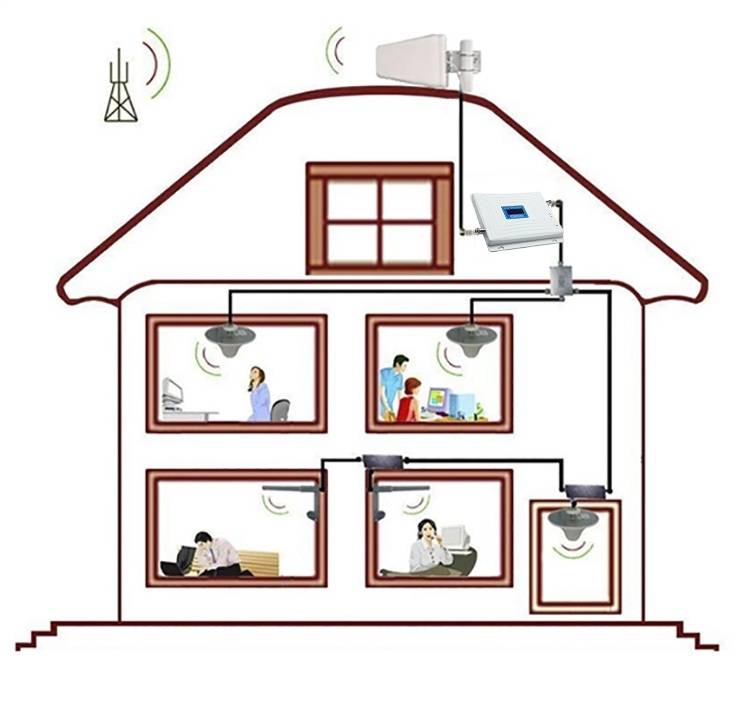

Антенна, установленная на фасаде или крыше дома, улавливает электромагнитные волны и через кабель преобразует в сигнал, передаваемый телефону. Мобильное устройство, пытаясь установить коннект-соединение с сетью, работает на максимально возможной мощности и создает опасное для здоровья пользователей высокочастотное магнитное поле. С целью создания безопасных условий эксплуатации усилитель сигнала сотовой связи и интернета купить нужно в обязательном порядке для оснащения дачного коттеджа, расположенного на удаленном расстоянии от городской местности. К тому же, смартфон, планшет или любой другой портативный девайс будет работать значительно дольше в условиях хорошего доступа к сети оператора, так как автономная батарея быстро разряжается при нахождении мобильных устройств в постоянном рабочем состоянии.

Антенна усилитель интернет-сигнала РЭМО Контакт 4.0

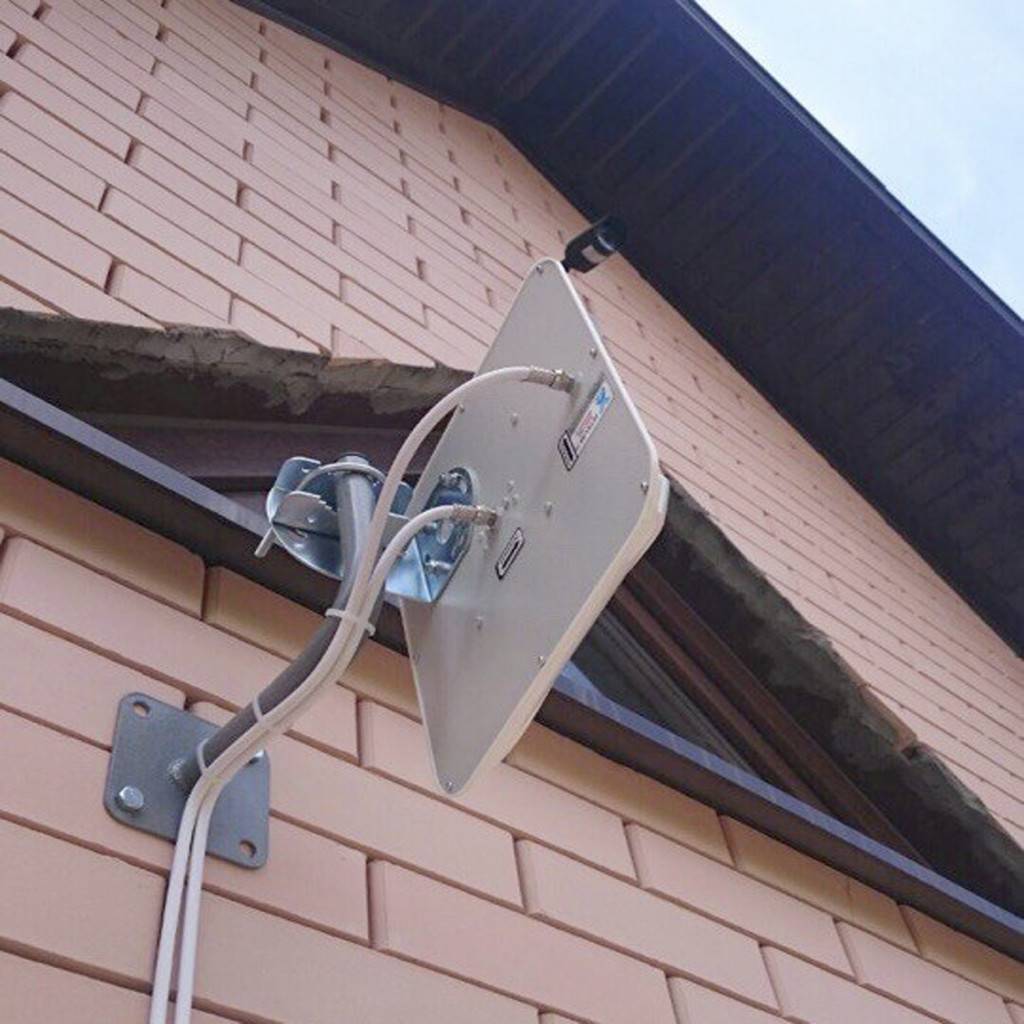

Внешняя антенна усилителя сигнала мобильной связи и интернета

Антенна на крыше многоэтажки для высокомощного репитера

Усилитель сигнала сотовой связи для интернета 4g в виде высокомощного репитера – идеальный вариант устройства, предназначенного для создания локализированной мобильной станции на территории дома, значительно улучшающей скорость реагирования всемирной сети на вводимые запросы на телефоне или ноутбуке

В процессе ознакомления с характеристиками портативного оборудования важно акцентировать внимание на показателе коэффициента усиления, от которого зависит скорость интернета и качество сотовой связи. Высокомощное устройство действует в пределах узкой диаграммы направленности антенны. Поэтому крайне сложно направить внешнюю антенну на базовую станцию мобильного оператора

Поэтому крайне сложно направить внешнюю антенну на базовую станцию мобильного оператора

Заниматься монтажом и настройкой усилителя должен специалист, так как незначительное отклонение направления антенны может стать причиной плохой работы сотовой связи или отсутствия интернет соединения в отдаленной от города местности

Поэтому крайне сложно направить внешнюю антенну на базовую станцию мобильного оператора. Заниматься монтажом и настройкой усилителя должен специалист, так как незначительное отклонение направления антенны может стать причиной плохой работы сотовой связи или отсутствия интернет соединения в отдаленной от города местности.

Монтаж усилителя связи можно выполнить самому, но лучше это предоставить специалистам

Настройка и тестирование репитера

Репитер, усиливающий сигнал сотовой связи и интернет сети, оснащается источником питания, функционирующим от электрической сети или автономного аккумулятора. Работа усилителя выполняется в автоматическом режиме, если источник питания подключен к электросети. В целях уменьшения расхода электроэнергии стоит подобрать модель с репитером, работающим в режиме с экономным потреблением света и заряда аккумулятора.

Принцип действия усилителя сотовой связи и интернета

Он начинает функционировать при обнаружении близкорасположенного мобильного устройства: настраивает оптимальную частоту радиосигнала в соответствии с показателями параметров сети оператора сотовой связи. Между репитером и внешней антенной должно быть выдержано расстояние не меньше 25 квадратных метров. От удаленности внутреннего и внешнего получателя сигнала прямо зависит площадь зоны покрытия, в пределах которой можно быстро выйти на связь с абонентом, находящимся в любой точке мира.

Деревенские жители, владельцы загородных домов и дачных участков дома которых расположены в низинах чаще всего испытывают проблемы со связью

Виды усилителей 3G и 4G сигнала для телефона

Усилителисигнала, принимаемого беспроводными мобильными телефонами встречаются двух видов:

• пассивные,
• активные.

Для начала рассмотрим каждый из них более детально.

Активные усилители сигнала сотовой связи

Активная разновидность имеет необходимость присоединения к источнику электропитания.  Установка подобного устройства является наиболее эффективным методом улучшения качества принимаемого сигнала. К таким приборам относят различных модификаций репитеры и ретрансляторы.

Главное их достоинство – обеспечение покрытия сети достаточно большой широты, что позволяет использовать их без физической коммутации с мобильным телефоном.

Все разновидности репитерных приборов функционируют по принципу передачи сигнала от станции (базы) на внешнюю антенную установку, настроенную на соответствующую волну. Далее посредством кабеля полученный антенной сигнал поступает на ретранслятор, предназначенный для усиления мощности сигнала и передачи его на еще одну антенную установку – антенну внутреннего оборудования – либо на разветвитель (при присутствии в схеме нескольких точек подключения).

Репитер

При осуществлении передачи данных подобным образом наблюдается качественное повышение сигнала сети – как мобильной, так интернетной. Помимо основной функции, установка такого прибора, как репитер, позволяет снизить влияние электромагнитного поля мобильных устройств, что, в свою очередь, может весьма положительно сказаться на здоровье рядовых потребителей мобильной техники.

Внимание! Расстояние между базовой станцией и точкой установки репитера может достигать 40 километров. В связи с этим установка подобных устройств помогает справиться с проблемами получения сотовых данных на территории загородных домов и участков

Активные ретрансляторы, помимо прочего, нуждаются в дополнительных настройках. При их подключении следует, в первую очередь, подсоединить к высокочастотным разъемам антенны и адаптер питания. Во избежание выхода из строя ретранслятора по причине нестабильности напряжения в питающей электрической сети, целесообразно подключать его к ней посредством сетевого фильтра либо стабилизатора напряжения. Далее следует отрегулировать коэффициент усиления, который должен составлять не менее 15 децибел.

По сути, рассматриваемый прибор можно настраивать как автоматически, так и вручную. В последнем случае для этого используется рукоятка потенциометра. Также на его функционирование в большой степени оказывает влияние расположение внутренней и внешней антенн.

Автоматическая настройка предполагает установку параметров вышеупомянутого коэффициента усиления таким образом, чтобы на выходе из ретранслятора мы имели максимальную мощность сигнала. При таком типе настройки прибор будет автоматически подстраивать под сигналы базовой станции.

Пассивные усилители сигнала сотовой связи

Пассивная, в свою очередь, представляет собой антенну, способную автономно реализовывать свои функции, но с небольшим радиусом действия. Кроме того, пассивный усилитель сигнала может выступать в качестве элемента более мощного активного усилителя, запитанного от электрической сети.

Антенна для усиления сигнала сотовой связи

Такой усилитель отличается легкостью подключения. Сигнал, пойманный с его помощью, будет достаточно качественным во всех местах вашего нахождения. При этом качество данного сигнала напрямую зависит от мощности антенны.

В ключе разговора о недостатках подобного прибора стоит упомянуть необходимость непосредственного подключения к мобильному телефону, у которого может не оказаться специализированного разъема, и возможность возникновения некоторых неудобств по причине ухудшения мобильных качеств телефона, используемого в совокупности с подключенной к нему антенной.

Внимание! Антенны в качестве усилителей сигнала сотовой связи зачастую применяются моряками, пытающимися решить проблемы отсутствия сотовой сети на судне, находящимся в море. В решении вопроса о том, как улучшить сигнал сотовой связи при помощи подручных материалов, зачастую прибегают к самостоятельной сборке пассивных усилителей сотового сигнала, поскольку их конструкция является предельно простой и может быть воспроизведена даже при отсутствии сколько-нибудь серьезных навыков в произведении подобных работ

В решении вопроса о том, как улучшить сигнал сотовой связи при помощи подручных материалов, зачастую прибегают к самостоятельной сборке пассивных усилителей сотового сигнала, поскольку их конструкция является предельно простой и может быть воспроизведена даже при отсутствии сколько-нибудь серьезных навыков в произведении подобных работ.

Как сделать репитер своими силами: наиболее популярная схема

Следует учитывать, что неправильно собранные самодельные усилители могут не только не увеличивать сигнал, но и нарушить работу базовой станции. Для изготовления самого репитера потребуются специализированные знания и навыки. Приведенные далее сведения описывают процесс монтажа системы улучшения качества связи с заводским бустером.

Подготовка к сборке

Сделать простейшую самодельную антенну для захвата передачи GSM можно из следующих компонентов:

• кабель коаксиальный не более 10 м длиной;
• пластик (опциально);
• кусок проволоки не из меди длиной от 30 до 40 см;
• крепёж;
• блок соединительный;
• лента изоляции;
• полимерная труба (20 см).

Соединяющиеся с интернетом через модем могут воспользоваться ещё более простой схемой для усиления сигнала сотовой вышки. Для этого устройство его противоположной к подключению стороной обычно не полностью помещают в банку из-под консервов, дуршлаг и подобные ёмкости параллельно их днищу. Некоторые любители проделывают отверстие в стенах консервных банок. После установки антенны там, где лучше ловит сигнал (это можно легко проверить, к примеру, высунув туда руку с айфоном), к модему подключают обычный USB-удлинитель. В этом случае длина провода тоже имеет значение.

Пример простейшего метода усиления сигнала модема

Создание антенны

Пошаговый процесс сборки пассивного усилителя сотовой связи и интернета своими руками:

1. Проволоку сгибают посередине с углом 90°, затем её стороны сгибают посередине друг к другу с таким же углом. Согнутый отрезок должен образовать ромб.
2. Концы проволоки сгибают к центру ромба и подсоединяют к ним блок так, чтобы он был доступен для подключения.
3. Чтобы подключить проволоку, полимерную трубу режут вдоль с одной стороны и делают проём для крепежа напротив.
4. С одной стороны коаксиального кабеля счищают наружную изоляцию, подключая к соединительному блоку его внутренний и внешний проводники.
5. Из другой сторона кабеля и пластика делают подключение.

Соблюдение инструкции обеспечит несколько дополнительных столбиков мощности сигнала на смартфоне.

Процесс создания самодельной антенны усилителя

Место установки репитера

Готовую антенну следует разместить на крыше дома или столбе при удовлетворительном доступе там к сети, направив её к вышке сотовой связи. Качество предоставляемого ретранслятором соединения тоже зависит от его расположения, так как он подвержен воздействию окружающей среды. Рядом нежелательно присутствие создающих помехи устройств. Для монтажа усилителя кроме антенны потребуются:

• сам повторитель;
• коннекторы и разветвители.

Обратите внимание! Запуск неподключённого к наружной антенне бустера может привести к его неисправности. Перед этим необходимо убедиться в чистоте и сохранности разъёмов прибора.. Включённое же устройство может выйти из строя, если отключить радиочастотные провода при подаче тока на него

При частых скачках электропитания повторитель следует защитить сетевым фильтром

Включённое же устройство может выйти из строя, если отключить радиочастотные провода при подаче тока на него. При частых скачках электропитания повторитель следует защитить сетевым фильтром.

Температура

Рекомендуемыми условиями для любого ретранслятора являются комнатные. Хотя помещение должно отапливаться, нельзя оборудовать репитер ближе чем на метр к батарее.

Настройка усилителя

Потенциометром зовут переменный резистор с подвижным отводным контактом, включенный как делитель электрического напряжения

Подключать и конфигурировать ретранслятор нужно по прилагающейся инструкции. Его коэффициент усиления должен быть отрегулирован до значений в 15-20 Дб. Настройку устройства выполняют в автоматическом режиме и вручную.

• В первом случае значение коэффициента улучшения подстраивается к сигналу вышки сотовой связи.
• Во втором случае настройка осуществляется посредством потенциометра и поиска оптимального положения антенн.

Интернет и мобильная связь прочно интегрировались во все сферы человеческой жизни. Слабый сигнал и помехи могут помешать отдыху, досугу, и вызвать проблемы на работе. В продаже существует много устройств, помогающих обеспечить качественный доступ к сети, однако во многих случаях можно обойтись гораздо меньшими тратами. Усилитель интернет сигнала собранный своими руками с соблюдением инструкции и нюансов позволит наслаждаться интернетом и за пределами области достаточного покрытия.

Самодельная антенна

Применение этого устройства дает возможность получить хорошую связь почти в любой точке объекта. Больше всего нужен усилитель в районах со слабым уровнем сигнала или в точках, где сигнала нет вообще. К плюсам применения такого прибора можно отнести:

• борьбу с помехами;
• понижение степени излучения;
• увеличение срока работы телефонных аккумуляторов;
• улучшение сигнала там, где часто случаются сбои мобильной связи;
• усиление стабильности сообщения.

Но учитывая, что стоимость таких устройств не дешевая, часто люди пытаются сделать их собственными силами в домашних условиях.

Для того, чтобы изготовить такой усилитель мобильного сигнала самостоятельно, понадобятся запчасти, которые вряд ли можно отнести к категории «из подручных материалов». Схема по сборке будет приведена ниже.

Сравнение вариантов усиления 4G сигнала в загородном доме

Теперь, при помощи таблицы, проведём небольшой сравнительный анализ различных вариантов усиления 4G сигнала, на даче или в загородном доме.

Таблица вариантов усиления 4G сигнала в загородном доме:

Потребительские свойства	Уличная антенна с выносным модемом/роутером	Уличная антенна с интегрированным модемом/роутером	Усиление 3G/4G с помощью репитера
Поддержка 2х2 MIMO (Скоростной интернет)	Да	Да	Нет
Увеличение скорости в исходящем канале (Uplink)	Да	Да	Да
Увеличение скорости во входящем канале (Downlink)	Да	Да	Нет
Возможность усиления голосовой связи	Нет	Нет	Да
Коэффициент усиления комплекта	0-17 дБ	9-21 дБ	60-80 дБ
Возможность беспроводной раздачи интернета *	Да/Нет	Да/Нет	Да
Необходимость приобретения отдельной сим-карты	Да	Да	Нет
Возможность приёма осень слабого уличного сигнала	Да	Да	Да
Необходимость «развязки» между антеннами	Нет	Нет	Да
Необходимость замера частоты сигнала	Да/Нет	Да/Нет	Да
Самостоятельный монтаж	Да	Да	Нет

* Этот режим поддерживается при подключённой Wi-Fi-точки доступа. Рекомендуется сразу выполнить инсталляцию W-Fi-роуминга бесшовного типа.

Из приведённой таблицы видно, что оптимальным вариантом, помогающим существенно увеличить скорость соединения с интернетом, станет внешняя антенна с интеграцией LTE-роутера. Более доступным шагом станет коммутация роутера с антенной при помощи коаксиального кабеля.

Установка принимающей антенны должна быть выполнена на максимально доступной высоте. Кабель приобретается самого большого сечения с сопротивлением, не превышающим 50 Ом. Телевизионный кабель для этих целей не подходит!

Выводы

1. 1. 1. 1. 1. Стоит попробовать начать с поиска альтернативных вариантов подключения интернета.
         2. 2. Не покупайте первую попавшуюся антенну на рынке. Антенны со встроенным роутером и модемом недолговечны. Проверьте частотный диапазон антенны, 4G/LTE работает у нас в стране на частотах 800, 1800 и 2700 МГц. При этом на мой взгляд 1800 МГц будет основным диапазоном по скорости за пределами города, а 800 МГц будет использоваться в совсем отдаленных уголках, но скорость в нём будет не очень высокая из-за узкого спектра. А 2700 МГц диапазон — преимущественно в городах или рядом с густонаселенными пунктами.
         3. 3. В комплектах с коаксиальным кабелем не экономьте на самом кабеле, лучше взять потолще и немного доплатить. Некоторые продавцы предлагают телевизионный кабель. Да, он дешевле, но он другого волнового сопротивления! Надо 50 Ом, а не 75, как у телевизионного кабеля.
         4. 4. Антенну надо ставить высоко, если Вы из окна не видите вышку сотового оператора! Этот момент влияет на скорость интернета больше, чем качество самого оборудования!

Самый лучший усилитель интернет 3G/4G сигнала — это пассивная антенна с минимальной длиной коаксиального кабеля или внешний роутер! А если внутри находится активное абонентское оборудование (модем, роутер), то оно должно полностью соответствовать климатическим условиям эксплуатации!

Если находитесь в Москве и МО, поможем осуществить подключение к оптимальному варианту.

Появилась общая карта покрытия сотовых операторов.

Также рекомендуем статью о выборе камер видеонаблюдения.

lena30011988Видео / АнтенныДобавлено 13 комментариев Не всегда 3G модемы обеспечивают нам стабильную и высокую скорость интернета. Для усиления сигнала можно приобрести специальную антенну и потратить несколько тысяч рублей, а можно самостоятельно ее изготовить, потратив 2 часа своего времени.Для того чтобы изготовить усилитель 3G сигнала своими руками посмотрите это видео

https://youtube.com/watch?v=NQT32VH1Ujs

Для сотворения усилителя 3G сигнала нам понадобится:— дощечка двадцатка длиной 75 сантиметров;- кусок оцинкованного железа длиной 75 сантиметров;- шурупы;- медная трубка шестерка, тонкостенная;- трубка от канализационной трубы;- изоляционная лента;- телевизионный кабель 75 волн;- паяльник;- вытяжные заклепки;- металлические уголки;- труба 25;- 3G модем с гнездом для подключения внешней антенны;- переходник для подключения внешней антенны;- кабель. 1. Кусок оцинкованного железа прикручивается к дощечке при помощи шурупов.2. Для изготовления антенны нам понадобится медная трубка, желательно приобрести тонкостенную, так как ее будет легче гнуть. Гнуть можно по шаблону.3. Сторона одного ромба примерно 5,2 — 5,3 сантиметра.4. Каждую сторону нужно согнуть в четыре ромба, в середине трубки не должны соприкасаться.5. Вот так должна выглядеть наша антенна, четыре ромба в одну сторону и четыре ромба в другую сторону.6. Как видите в середине трубки не прикасаются друг к другу, расстояние между ними 1,2 сантиметра.7. Крепить антенну можно на трубке от канализационной трубы.8. Расстояния от экрана до антенны примерно 3,5 сантиметра, и с другой стороны антенна должна быть на таком же расстоянии. 9. Чтобы вставить антенну делаем прорези в трубке.10. А саму трубку крепим на уголок.11. Когда делаем антенну, трубки в местах где они соединяются обматываем изоляционной лентой, чтобы они не соприкасались друг с другом.12. В доске делаем небольшое отверстие под телевизионный кабель. 13. Продеваем кабель, центральный провод припаиваем к верхней трубке.14. Провод от обшивки припаиваем к нижней трубке, изолируем изоляционной лентой.15. На самой дощечке следует прикрутить два уголка на трубу двадцать пять.16. На самих уголках делаем отверстия.17. Потом на самой трубе мы сделаем такие же отверстия и затянем вытяжными заклепками. 18. Антенна крепится на крышу, соединяется кабелем к 3G модему, связь увеличивается в несколько раз. Доставка новых самоделок на почту
