Изготовление усилителя тяги дымохода своими руками – Инструкция

Способы регулирования тяги в дымоходе?

Усилитель тяги в дымоходе или насадка для увеличения, улучшения плохой тяги в трубе, можно сделать и своими руками. Выше уже описывалось три способа, которые позволят справиться с усилением тяги. Установка козырька – это наиболее простой способ, который позволит регулировать силу потока, открывая и закрывая заслонку. Кроме того, при исправном дымоходном канале, усиление или понижение также можно регулировать обычной заслонкой. Но, при этом не забывайте контролировать регулятор подачи воздуха (в простонародье поддувало).

Кстати, можно использовать в качестве регулятора и вентиляторный усилитель тяги дымохода, установленный своими руками. При покупке учитывайте размеры, высоту, конструкцию используемой насадки. Подробней о вентиляторе поговорим в следующем разделе.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Дымососы электрические

В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.

Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам. Достаточно часто устанавливают термосмесительный клапан для твердотопливного котла, который позволяет котлу работать более эффективно.

В комплекте с таким котлом используют следующие варианты данного устройства:

• круглый «Волпер»;
• звездообразный «Шенард»;
• многоярусное приспособление;
• дефлектор Григоровича.

Виды конструкций для увеличения тяги в дымоходе

Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

• ротационную турбину;
• флюгер;
• электрический вентилятор;
• стабилизатор;
• дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

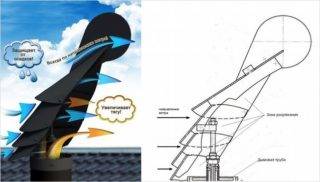

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

• центральная ось;
• фигура;
• роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

Электрический вентилятор

Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

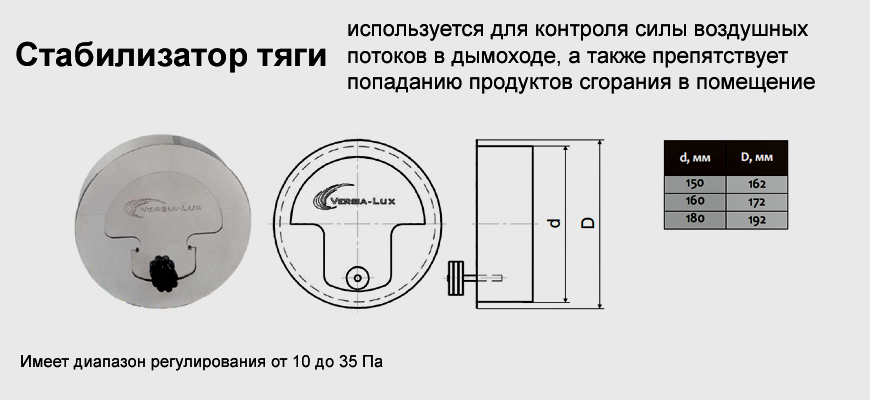

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

• стабилизирует давление в топке;
• ослабляет избыточную тягу в трубе и улучшает КПД котла;
• защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор

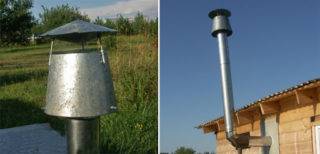

Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

• верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
• нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
• конусообразный колпак.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

• высоту всего изделия принимаем равной примерно 1,7 х D;
• диаметр колпака в основании считаем равным 2 х D;
• высоту колпака делаем около 5 — 7 см;
• больший диаметр диффузора тоже принимаем равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• рулетка;
• карандаш;
• картон;
• циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.

3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.

4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.

5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
2. Устанавливаем входной патрубок дефлектора на дымоход.

3. Стягиваем место соединения вырезанной лентой.

4. Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Как сделать стабилизатор тяги своими руками

Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы вам понадобятся:

• Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
• Электроды по нержавейке диаметр 4 или аргон для газосварки.
• Болгарка, отрезной и шлифовальный круг.

Материалы для изготовления стабилизатора тяги:

• Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
• Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

Схема монтажа следующая:

1. Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
2. Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
3. Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
4. На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
5. На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
6. Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
7. В нижней части заслонки сверлят отверстие под регулирующий болт.
8. В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
9. Устанавливают заслонку на корпус.
10. Устанавливают стабилизатор тяги на трубу.

При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.

Технологические требования

Необходимо соблюдать следующие технические требования:

• Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
• Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
• Запрещается наличие прогибов.
• Очень важна длина (3 — 6 метров).
• Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
• Возвышение оголовка над крышей должно превышать 100 см.
• Крепление трубы к стене, выполняется с шагом 1,5 метра.
• Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

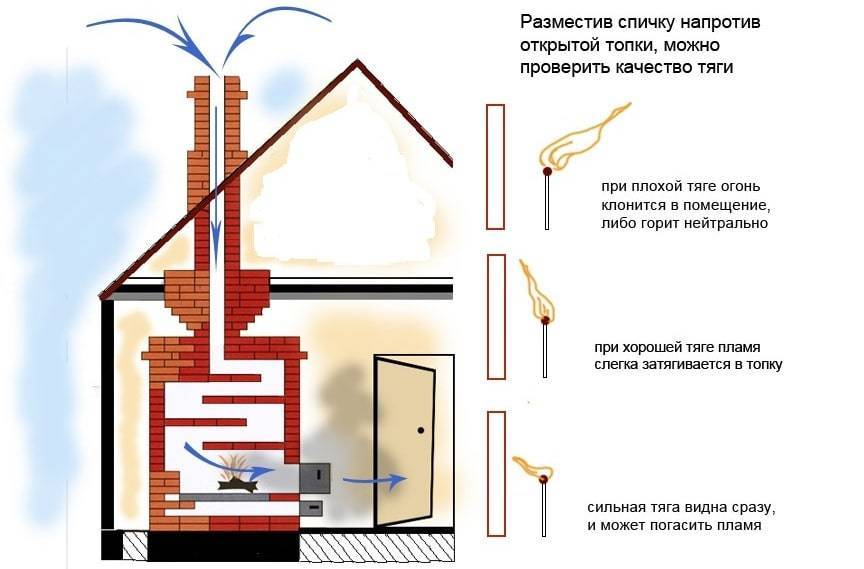

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Разновидности

Многие пользователи постоянно задаются вопросом: какой дефлектор лучше на дымоход? Чтобы ответить на этот вопрос нужно изучить существующие модели и исходя из их характеристик подобрать наиболее оптимальный вариант.

Сегодня существует несколько разновидностей дефлекторов, которые обрели популярность благодаря своей практичности и надежности.

Тарельчатый Astato. Данный дефлектор — открытый, но при этом он очень эффективен. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер. Материал изготовления — оцинкованная/нержавеющая сталь.

Дефлектор для дымохода тарельчатый Astato

Дефлектор ЦАГИ. Данная модель признана одной из самых популярных и востребованных. Она выполнена в форме цилиндра. В качестве материала изготовления выступает нержавеющая или оцинкованная сталь. Тип соединения — фланцевый.

Круглый Волпер. По конструктивным особенностям эта модель напоминает предыдущую. Главной отличительной особенностью является верхняя часть устройства. Обычно изготавливают такие дефлекторы из нержавейки или меди. Чаще всего их приобретают для монтажа на дымоход бани.

Дефлектор Григоровича. Этот вид является более современным и усовершенствованным вариантом исполнения ЦАГИ. Он устанавливается в местах, где ветра в основном не очень сильные.

Н-образный. Данная модель отличается высокой прочностью и надежностью, независимо от направления движения ветра — эффективна. Выполняется Н-образный дефлектор из нержавеющей стали. Соединение осуществляется посредством врезки на патрубке устройства.

Дефлектор-флюгер. Представляет собой вращающийся корпус, сверху которого расположен флюгер. Выполняется из нержавейки или углеродистой стали.

Виды дефлекторов для дымохода

В основном дефлекторы для дымохода различаются по форме и составляющим элементам. Как видно из примеров, изготавливаются изделия обычно из нержавейки и оцинкованной стали. Модели бывают круглыми, квадратными, в виде цилиндра открытого и закрытого типа. Также разной бывает и «верхушка» устройства. В одних она имеет форму зонта, в других крышка может быть двухскатной или вальмовой, а в третьих и вовсе она плоская или с декоративными фигурными элементами.

Диаметр дефлектора на трубу дымохода может составлять 100-500 мм, ширина диффузора варьируется в пределе от 240 до 1000 мм, высота устройства 140-600 мм.

С дымоходом дефлектор соединяется при помощи кронштейнов, болтов и уплотнительной ленты. Изготавливается из стали, толщина которой составляет 0,5-1 мм. Также можно установить искрогаситель. Обычно оборудование оснащают такой детали, в случае риска возможного возгорания кровли.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

• А – круглая труба;
• В – квадратная труба;
• С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

На схемах указаны параметры, которые нужно учитывать при выборе модели

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки

Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта

Как собрать самому?

Стабилизатор тяги дымохода собрать своими руками реально и вполне под силу, даже обычному человеку, мало знакомому с вопросами ремонта и конструирования. Главное знать некоторые особенности и иметь в наличии определенный инструмент, который значительно облегчит вам учесть при работе и позволит создать механизм ничем не уступающим заводским аналогам, а возможно даже лучше.

Итак, перечень инструментов:

• Баллон с газом, по примеру сжатого аргона.
• Листы «нержавейки» напоминающие «лепестки», либо обычные кругляки.
• Отдельный лист «нержавейки», с толщиной не мене 1,2 мм.
• Сварочный аппарат.
• Арматура либо прут, диаметр не менее 8-10 мм.
• Болты, шайбы, гайки, заклепки.
• Такие инструменты, как ключи, отвертки, ножницы по металлу, молоток и тому подобное.

Учитывайте тот факт, что для изготовления собственноручно стабилизатора, подойдет только «нержавейка». Цинковое покрытие попросту не пригодно в таком случае. Чтобы стабилизатор имел универсальное значение, то есть обладал возможность регулировать и перекрывать дымоход, нужно сделать следующие действия:

Скрутите трубу, размеры в пределах 300 мм. Приварите её стыковым образом, внахлест должен быть порядка 10 мм

Обратите внимание, что внутренний диаметр не должен быть менее 115 мм. Зашкурите швы обеих сторон

Прикрутите винтовой фиксатор, который будет отвечать за поворот «лепестка на 180 градусов. Для проворачивания клапана, установите для удобства дополнительную рукоять. Сделайте бортик.. Устройство готово к установке

Устройство готово к установке.

Что это такое и зачем он нужен

Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.

Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.

Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.

Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.

Что влияет на тягу

Причины изменчивости тяги:

• Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
• В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
• В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
• На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

Устройство и принцип работы

Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.

Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.

Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.

Преимущества и недостатки

Преимущества установки стабилизатора тяги в дымоход:

1. Увеличивается безопасность эксплуатации отопительного оборудования.
2. Устраняются резкие изменения тяги при сильном ветре.
3. Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
4. В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
5. Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
6. Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.

Принцип работы стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который понижает давление и термическую силу подъема благодаря воздуху, поступающему из помещения и смешивающемуся с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не спадет и не достигнет оптимальной отметки. Далее, клапан автоматически закроется, дымоходная система продолжит свое исправное функционирование.

Подобный способ поддержания тяги в норме отличается простотой и эффективностью. Топливо в печи или котле будет сжигаться равномерно, а расходоваться экономно.

Монтаж стабилизатора тяги дымовой трубы дает следующие преимущества:

• повышение безопасности эксплуатации системы дымохода;
• снижение количества вредных веществ, выбрасываемых в атмосферу;
• лучшая циркуляция воздушных потоков при содержании клапана в приоткрытом состоянии;
• возможность функционирования как на принудительной, так и естественной тяге;
• равномерное сгорание топлива в котле, что делает невозможным перегрев дымохода;
• защита от сильных порывов ветра;
• отсутствие в помещении запаха гари;
• увеличение срока службы канала для вывода дыма;
• предотвращение потери тепла;
• возможность установки в современных низкотемпературных котлах;
• обеспечение экономии топлива на 15-20%.
