Двухтактный усилитель звука
Нельзя сказать, что это простой усилитель на транзисторах, так как его работа немного сложнее, чем у рассмотренных ранее. В двухтактных УНЧ входной сигнал расщепляется на две полуволны, различные по фазе. И каждая из этих полуволн усиливается своим каскадом, выполненном на транзисторе. После того, как произошло усиление каждой полуволны, оба сигнала соединяются и поступают на динамики. Такие сложные преобразования способны вызвать искажения сигнала, так как динамические и частотные свойства двух, даже одинаковых по типу, транзисторов будут отличны.
В результате на выходе усилителя существенно снижается качество звучания. При работе двухтактного усилителя в классе «А» не получается качественно воспроизвести сложный сигнал. Причина – повышенный ток протекает по плечам усилителя постоянно, полуволны несимметричные, возникают фазовые искажения. Звук становится менее разборчивым, а при нагреве искажения сигнала еще больше усиливаются, особенно на низких и сверхнизких частотах.

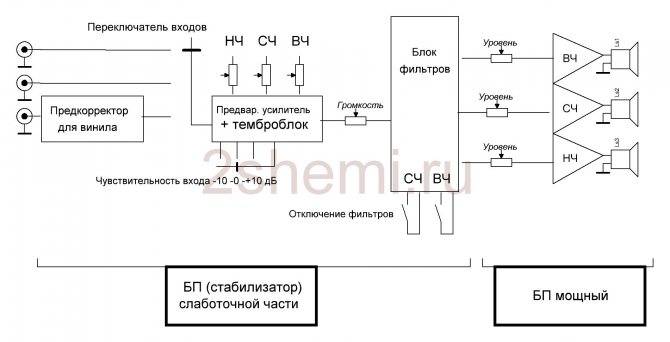

Структурная схема

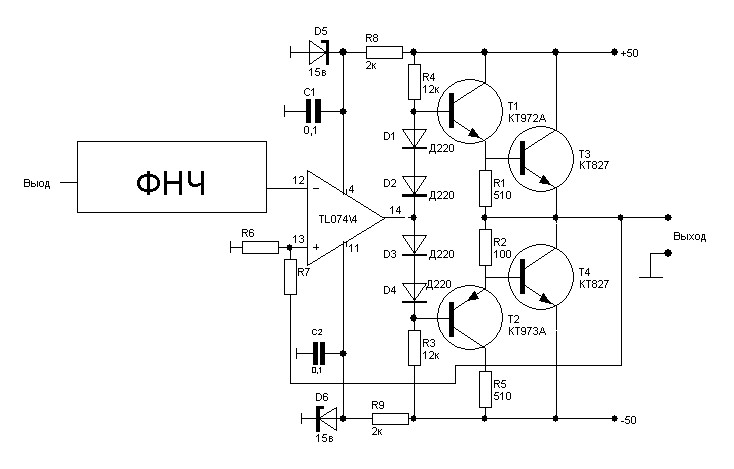

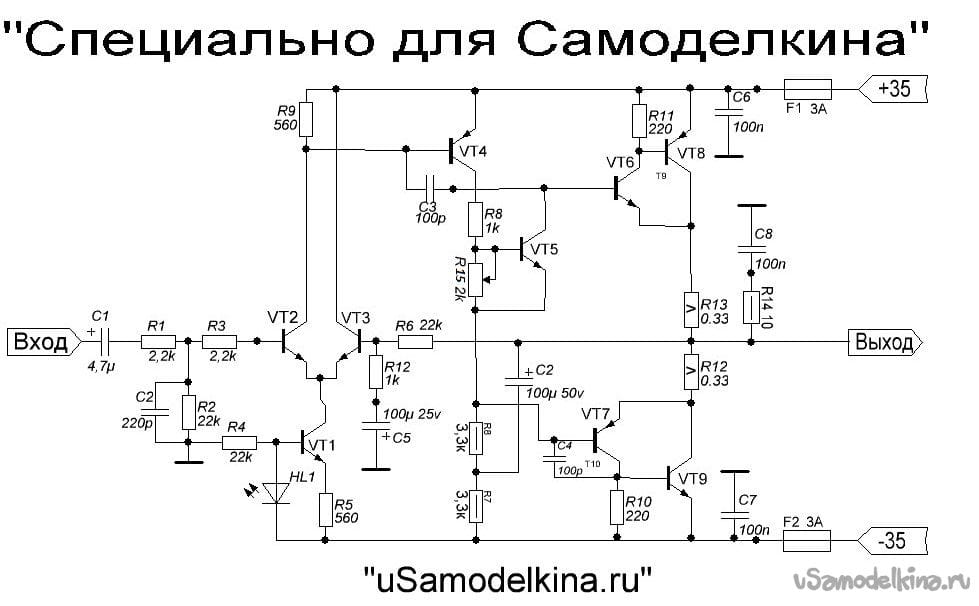

На рисунке ниже показана схема 1 канала:
Как видно из схемы, усилитель имеет три входа, один из которых предусматривает простую возможность добавления предусилителя-корректора для проигрывателя винила (при такой необходимости), переключатель входов, предварительный усилитель-тембролок (также трёхполосный, с регулировкой уровней ВЧ/СЧ/НЧ), регулятор громкости, блок фильтров на три полосы с регулировкой уровня усиления каждой полосы с возможностью отключения фильтрации и блок питания для оконечных усилителей большой мощности (нестабилизированный) и стабилизатор для «слаботочной» части (предварительные каскады усиления).
Схема принципиальная УМЗЧ Power Follower 99c
Сразу хочу предостеречь – включать это чудо без мало-мальских приличных радиаторов – это 100% убийство полевых транзисторов! Греется схема как небольшой масляный обогреватель. Всё-ттаки чистый А-класс.

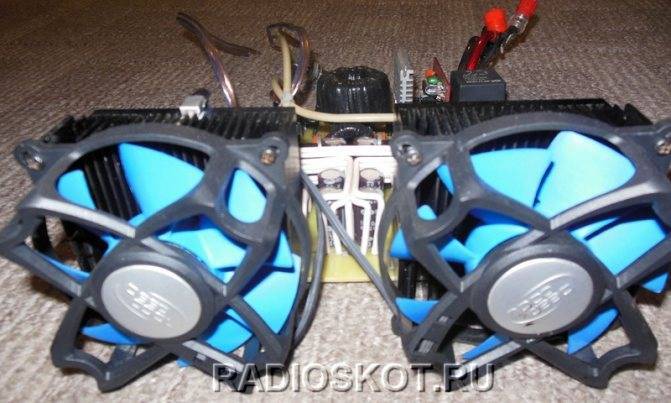

Все три транзистора IRFP150N в каждом канале закрепил на один радиатор (один радиатор – один канал). Для этой цели использовал недавно удачно приобретенного донора «Кумир-001». Радиаторы меньших размеров, думается мне, не будут достаточно охлаждать схему.
Включил: вроде ничего не взорвалось, выставил половину напряжения на предохранителе. Подключил нагрузку (колонки S30), сигнал на вход подал со звуковой карты компьютера… И расстроился: звук хороший, активный, насыщенный, но максимум 4 Ватта на слух.
Как это часто бывает сыграла невнимательность. Огромное спасибо другу Сергею, который изучив оригинальную статью на английском языке подсказал, что схема этого оконечного усилителя не что иное, как, цитирую «усилитель тока, и коэффициент усиления по напряжению у него равен 1. Именно поэтому к нему делают специальные ламповые предусилители или на транзисторах с высоким питающим напряжением», конец цитаты.

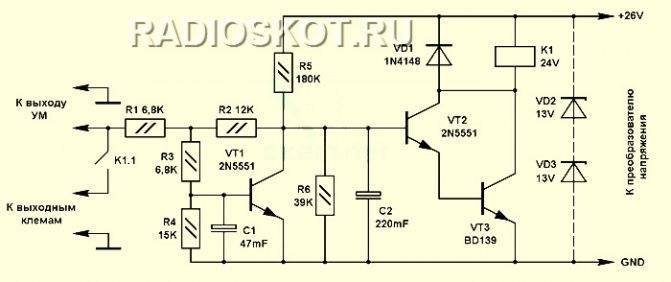

Защиту АС собирал по этой схеме
В настройке не нуждается если все собрано верно. Печатные платы будут находится в архиве. При испытаниях с усилителя снял с одного канала 98 ватт, далее он вошел в клиппинг. Как и заявил автор — чистые 100 ватт. Радиаторы использовал от компьютера, от сокета АМ 3+. Без кулеров чертовски греется, так как слишком маленькой площади радиаторы. Решено оставил кулера в работе — сейчас все теплое. Кулера запитал по схеме ШИМ регулятора на таймере NE555.
Далее приступил к сборке второго преобразователя для сабвуферного канала. Схема остается прежней. Есть небольшие изменения по намотке трансформатора. Кольца использовал все те-же, два склееных вместе. Первичка остается прежней. А вот вторичка другая, количество жил прежнее, но витков здесь уже не 15, а 21. На выходе преобразователя получилось +-70 вольт. Для ФНЧ намотал отдельную обмотку проводом 0.8 8 витков. Схема стабилизации остается как в схеме. Также есть еще одна обмотка для питания защиты АС, все аналогично как и в первом преобразователе для Лайкова.
Мощный усилитель звука своими руками
Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:
- Элементная база
- Электрические параметры
- Выбор схемы
Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.
Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.
Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.
Ламповые УНЧ

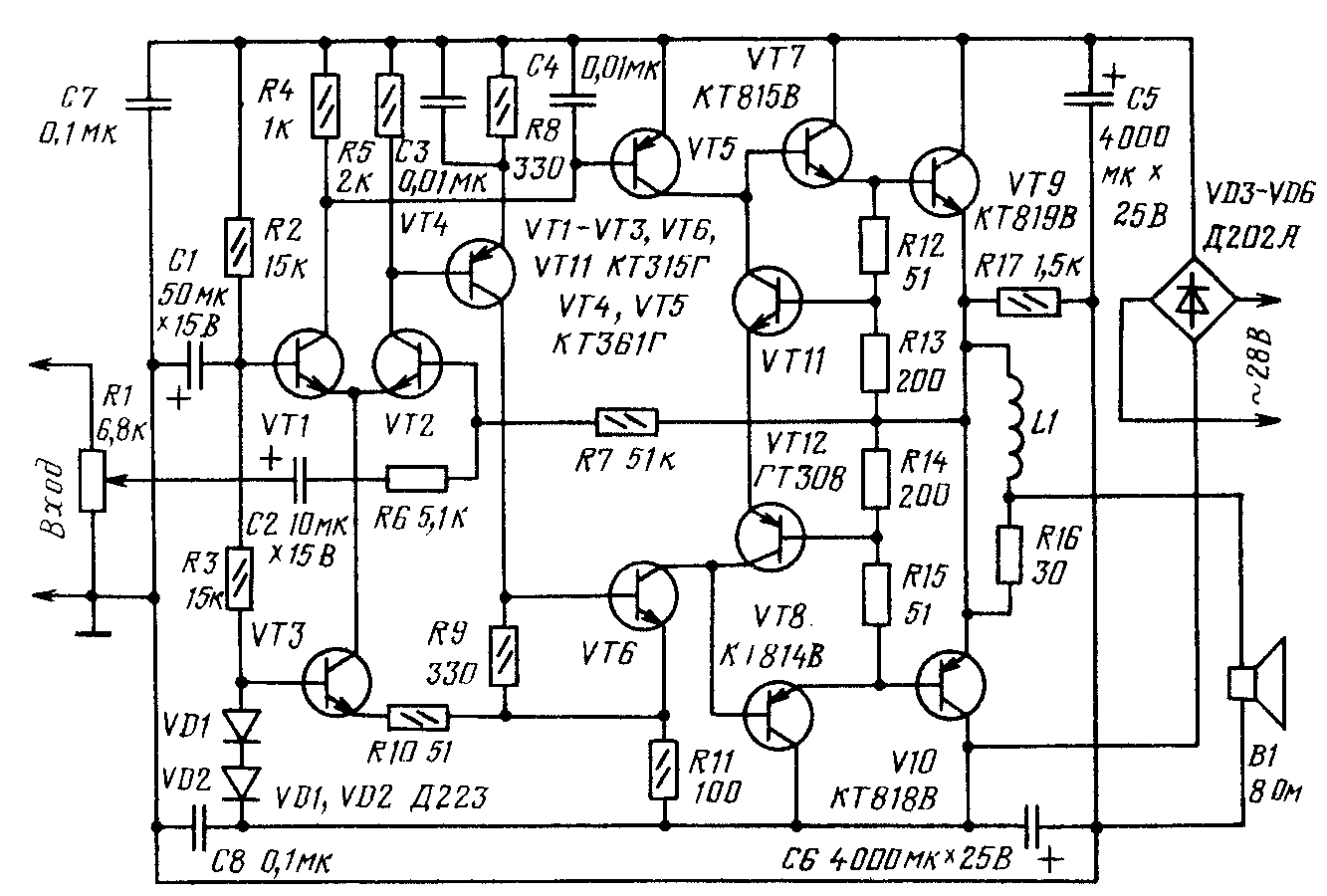

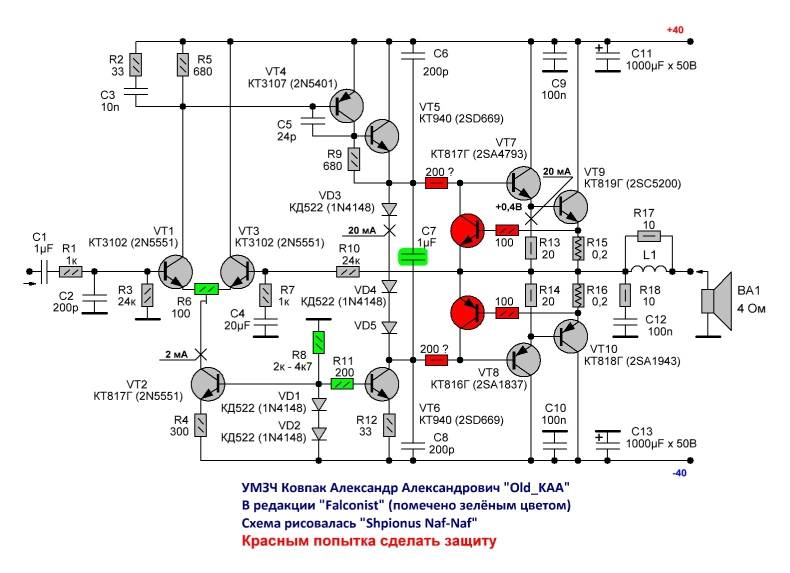

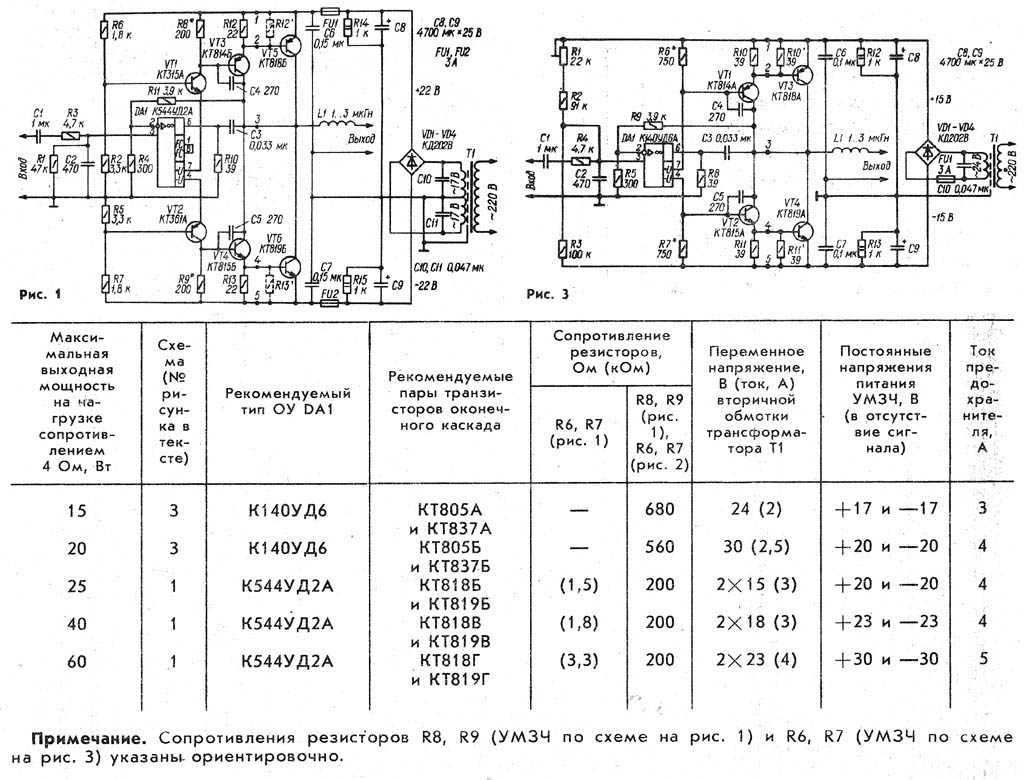

Схема усилителя мощностью 100 Вт

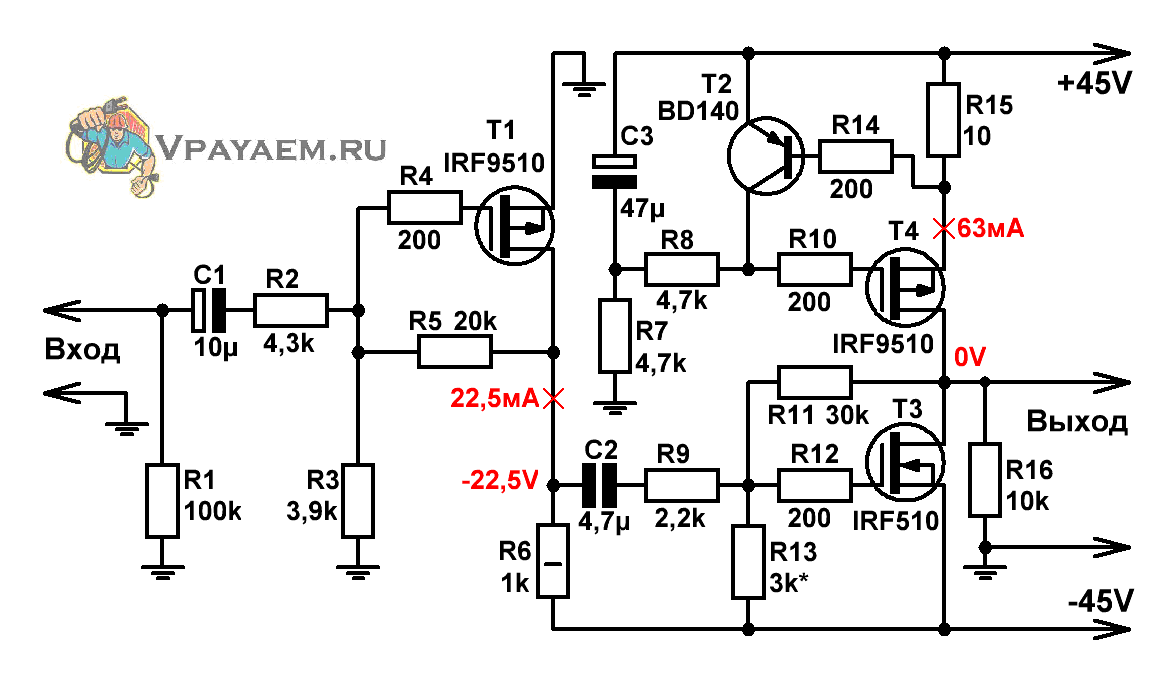

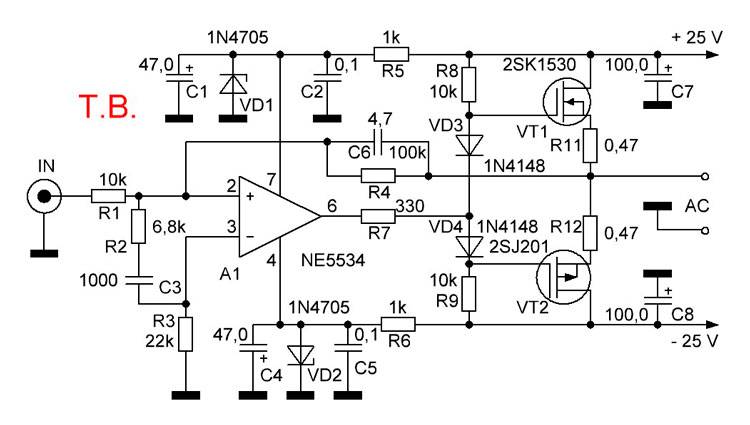

Усилители на МДП-транзисторах
Блок питания УНЧ
В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) — трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов — трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель — диодная сборка TS6P06G и фильтр — два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.
Собираем усилитель звука на TEA2025B
Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B
Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.
Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В
Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.
С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.
Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.
Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.
Скачать разводку платы TEA2025B_

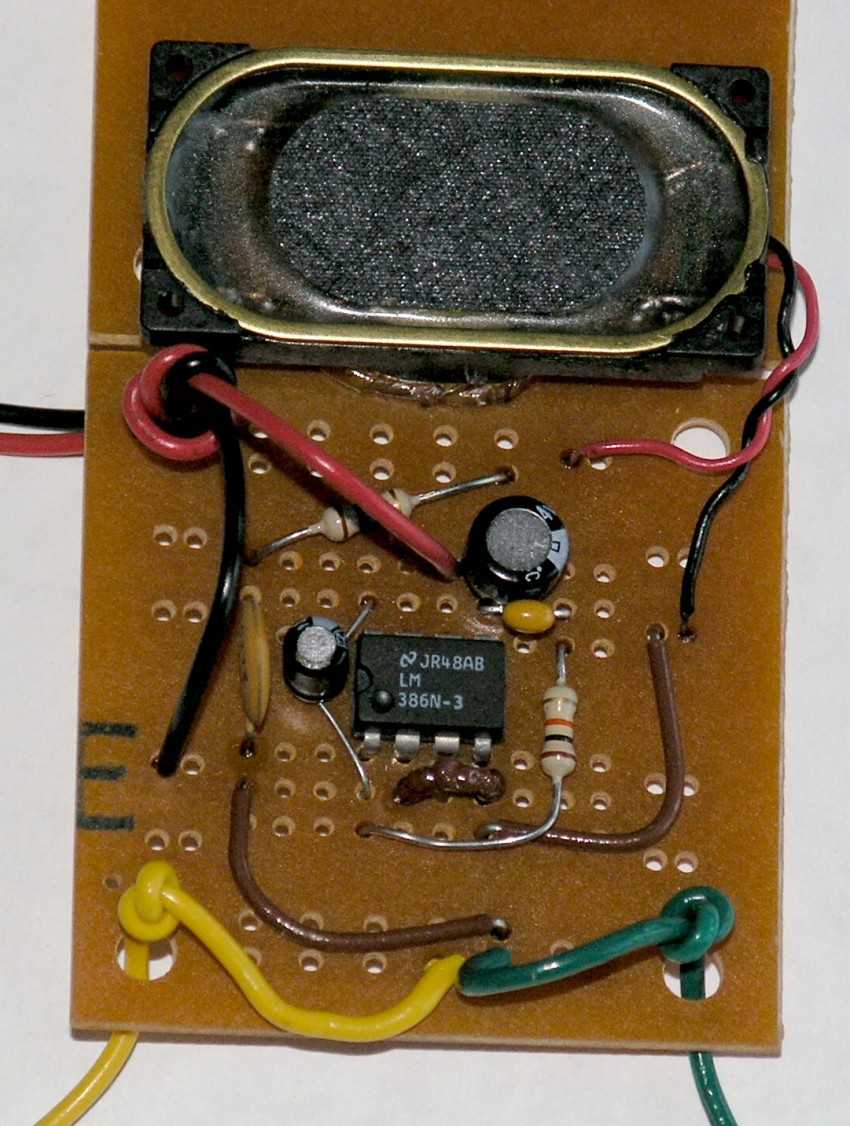

Простейший усилитель звука
Необходимые материалы
Чтобы самостоятельно сделать усилитель, потребуется подготовить:
- микросхему LM386;
- источник постоянного тока напряжением 9 В (батарея типа «Крона» или банка из 6 стандартных 1,5-вольтовых батареек);
- корпус для установки батареек или переходная плата для элемента «Крона»;
- громкоговоритель 1 Ватт с катушкой сопротивлением 8 Ом;
- разъем для подсоединения штекера диаметром 3,5 мм;
- сопротивление номиналом 10 Ом;
- конденсатор емкостью 0,05 мкФ;
- выключатель цепи питания.
Требования к блоку питания
Блоки питания для УМЗЧ (усилитель мощности звуковой частоты) определяют класс устройства. В конструкции изделий предусматриваются фильтры для устранения помех, а выходное напряжение не должно пульсировать. Адаптеры строятся на основе стандартного трансформатора с полупроводниковым мостом выпрямления, импульсные устройства для питания усилителей звука не применяются.
Для устранения пульсации тока в цепи выпрямителя устанавливаются конденсаторы с повышенной емкостью. В базовом усилительном блоке применяется химический источник постоянного тока, в котором отсутствуют источники радиочастотных помех. Недостатком является низкая емкость, которой хватает на 1-3 часа работы оборудования.
Этапы работы
Краткий алгоритм изготовления:
- Нарисовать на листе бумаги схему усилительного блока, что позволит корректно соединить электронные компоненты. Для определения назначения контактов необходимо расположить микросхему полукруглой выемкой от себя.
- Припаять кабель, соединяющий положительный полюс батареи с цепью питания микросхемы. Шнур присоединяется к ножке, отмеченной на корпусе цифрой 6 (вторая позиция снизу на правой стороне чипа).
- Установить в разрыв положительного кабеля питания переключатель, позволяющий управлять работой малогабаритного усилителя.
- Присоединить к нижнему контакту на правой стороне чипа положительный выход конденсатора.
- Соединить отрицательный выход конденсатора с положительной клеммой громкоговорителя. Допускается использование удлинительного медного провода, позволяющего разнести усилительный блок и репродуктор.
- Припаять отрезок кабеля к отрицательному полюсу громкоговорителя. Противоположный конец провода подсоединяется к нижней лапке на левой стороне микросхемы. Дополнительный кабель соединяет нижний контакт со второй точкой сверху, расположенной на левой кромке чипа.
- Присоединить контакт сопротивления к ножке, расположенной между пинами, использованными для коммутации отрицательного вывода динамика.
- Соединить каналы разъема для коммутации внешнего источника звука в общий тракт. Оснастить противоположный вывод резистора удлинительным проводом, который выводится к полученному общему положительному контакту разъема.
- Отрицательный выход разъема заземляется (выводится к отрицательному полюсу динамика). К этой же точке подводится минусовой сигнал от источника питания.
- Установить детали в пластиковый корпус подходящих размеров и конфигурации. Полученная конструкция, собранная из подручных материалов, может использоваться как портативная колонка, которая подключается к смартфону или ноутбуку.
Как собрать стереоусилитель для колонок своими руками 12в
Согласующий трансформатор: сущность и принцип действия
СТ (аббревиатура данного трансформатора) – это агрегат, который передаёт частотные сигналы в разном спектре с наименьшими сбоями и стабильным показателем передачи сигналов.
Состав
- указанная подложка (цифра 1 на схеме),
- проводники (цифры 2-4),
- полосковый проводник (5),
- металлизация (6),
- щелевой контур (7),
- ферритная пластина (8),
- вторая металлизация (9),
- зазоры (10, 11)
- вспомогательные щелевые участки (12, 13).
Принципы работы СТ отражается в таком алгоритме:
- В обмотку 4 поступает сигнал. С помощью пластины и металлизации (6) проводники (2-4) связываются друг с другом.
- С одной стороны добавляется проводник (4), со второй – металлизация (9).
Благодаря связям проводников частоты сокращаются вдвое.
Как сделать самому
Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.
Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.
Корпус
Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.
Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.
Усилитель для колонок
Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.
Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.
Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.
Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

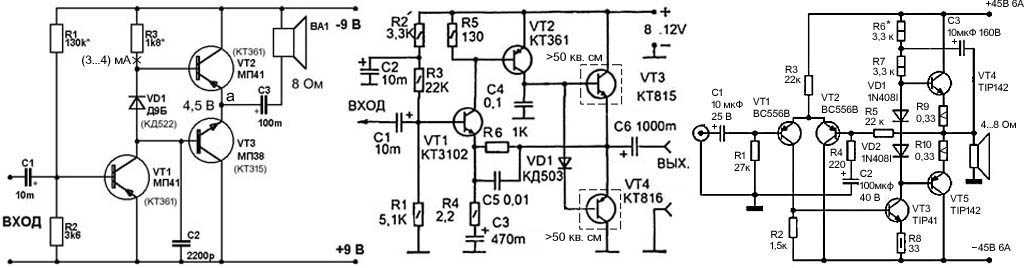

Бестрансформаторные УНЧ

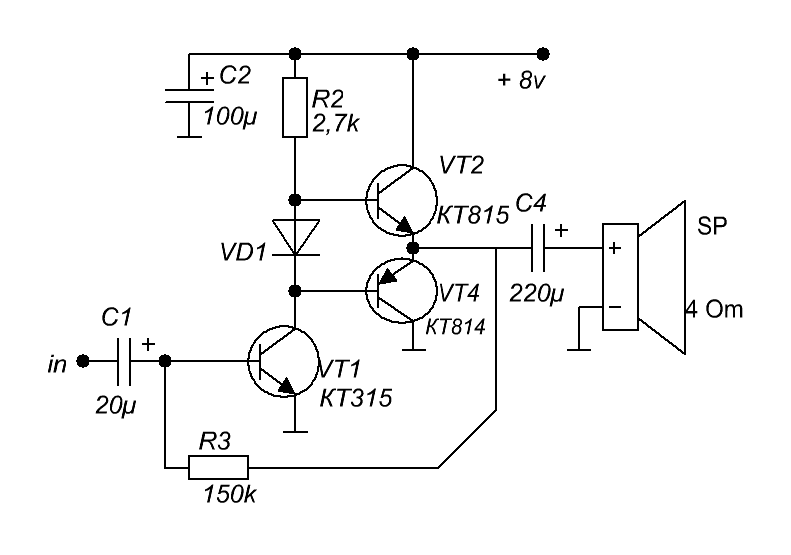

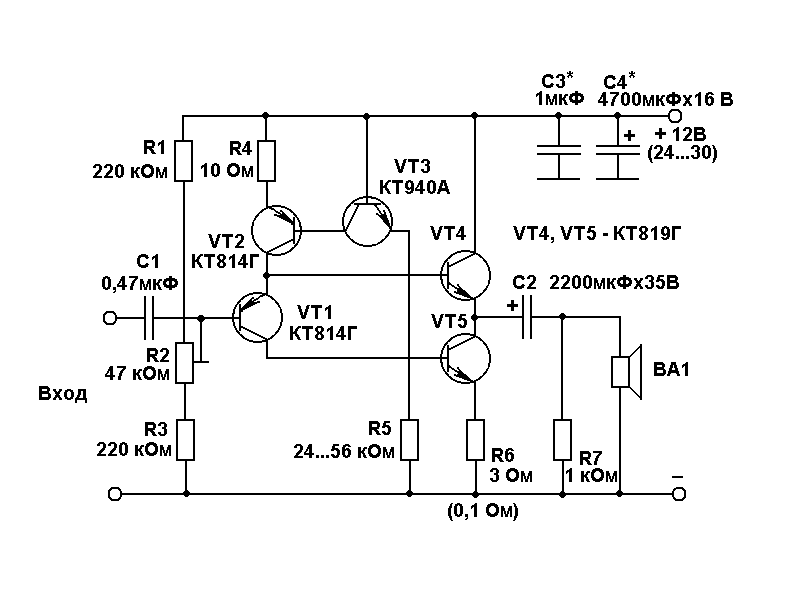

Усилитель НЧ на транзисторе, выполненный с использованием трансформатора, невзирая на то, что конструкция может иметь малые габариты, все равно несовершенен. Трансформаторы все равно тяжелые и громоздкие, поэтому лучше от них избавиться. Намного эффективнее оказывается схема, выполненная на комплементарных полупроводниковых элементах с различными типами проводимости. Большая часть современных УНЧ выполняется именно по таким схемам и работают в классе «В».
Два мощных транзистора, используемых в конструкции, работают по схеме эмиттерного повторителя (общий коллектор). При этом напряжение входа передается на выход без потерь и усиления. Если на входе нет сигнала, то транзисторы на грани включения, но все равно еще отключены. При подаче гармонического сигнала на вход происходит открывание положительной полуволной первого транзистора, а второй в это время находится в режиме отсечки.
Следовательно, через нагрузку способны пройти только положительные полуволны. Но отрицательные открывают второй транзистор и полностью запирают первый. При этом в нагрузке оказываются только отрицательные полуволны. В результате усиленный по мощности сигнал оказывается на выходе устройства. Подобная схема усилителя на транзисторах достаточно эффективная и способна обеспечить стабильную работу, качественное воспроизведение звука.
Модули самодельного аудиокомплекса
Усилитель имеет:
- четыре аналоговых линейных входа;
- один корректирующий вход для проигрывателя;
- выход на АС;
- выход на наушники;
- выход дистанционного управления (RC5);
- управление звуком и баланс отключаемые функцией Direct;
- регулятор громкости с мотором;
- индикатор активного входа и прикрепленных функций;
- четыре гнезда, в том числе одно с клеммами питания.
Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.
Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).
Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.
Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.
Полезное: Сабвуфер в багажник авто: компактный саб своими руками
Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.
Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.
Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.
Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.
Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.
Усилители Unison Research
EL84
EL84 очень популярная лампа, ее любят многие гитаристы и производители гитарных усилителей. Максимальное рабочее напряжение EL84 — 300 Вольт, а мощность 17 Вт, тем не менее, многие производители заставляют работать эту лампу под напряжением 400 В. В итоге, эти лампы весьма недолговечны. Зато в отличие от остальных участников обзора эти лампы самые дешевые
Electro Harmonix EL84
Лампа EL84 — это основа звучания “Leeds”. За этот звук отвечает компания Vox. У лампы EL84 свой особенный тембр, упругие низы, яркий верх и очень интересная середина, которая начинает прорезать, когда мы перегружаем оконечник. Чистый звук яркий и пружинистый, а перегруз звучит как будто середина намеренно задрана, при этом остается плотный низ и искристые верха. Большинство усилителей на EL84 сделаны как будто бы специально для того, чтобы резать микс как ножом масло. А с тех пор, как пошла модная тенденция к маломощным усилителям, многие производители стали активно использовать EL84 в своих схемах
Заключение
Итак, мы охватили 4 самых популярных типа ламп. Есть и другие, а также разновидности уже названных выше. Но именно эти 4 лампы — это основа, на которой строится представление о звуке лампового гитарного усилителя. Не забывайте, что лампы в оконечнике — это еще не весь звук. Преамп, секция управления частотами, трансформатор, динамики и все остальные запчасти очень важны. Вы разве не знали, что красный кабинет звучит не так как чёрный? Ну теперь вы точно сможете разобраться в том, в каком направлении вы хотите двигаться, чтобы получить ВАШЕ фирменное звучание. Статья очень субьективная, как и любое описание звука словами. Разные люди слышат по-разному. Самый лучший способ — послушать своими ушами. Доверяйте только самим себе!
Кстати, какие лампы используете вы?
Максим Иванов, (с) KOMBIK.COM

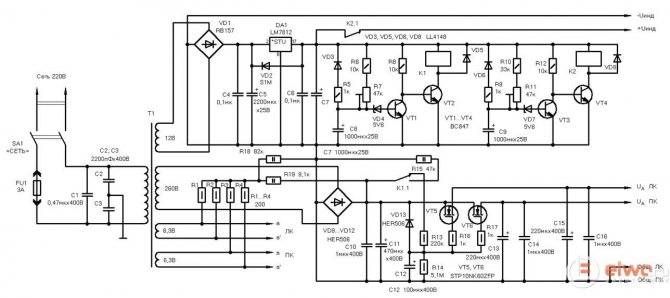

Схема блока питания и софтстарта
Что получается? После включения усилителя первые 30 секунд греются накалы, потом в течение примерно 45с плавно нарастает анодное напряжение, а затем включается индикатор уровня сигнала на передней панели, сигнализируя о готовности усилителя к работе. Оба реле после всех манипуляций остаются в отпущенном состоянии. Кстати, об индикаторе. Его схема вот такая.

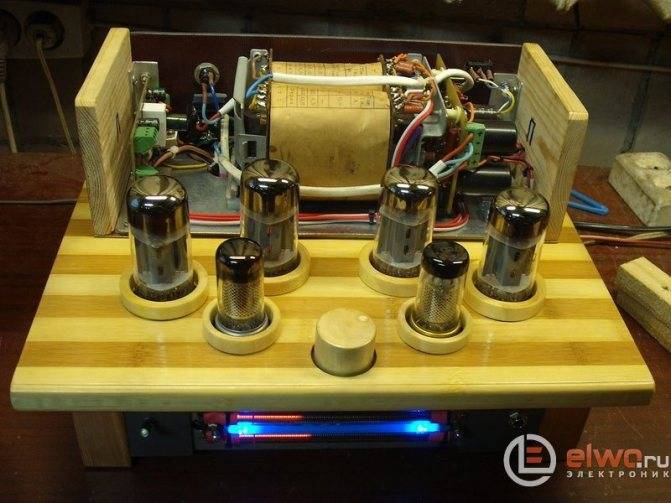

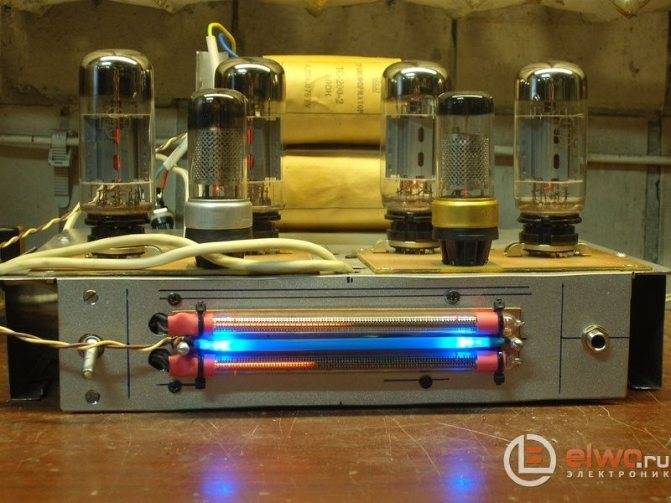

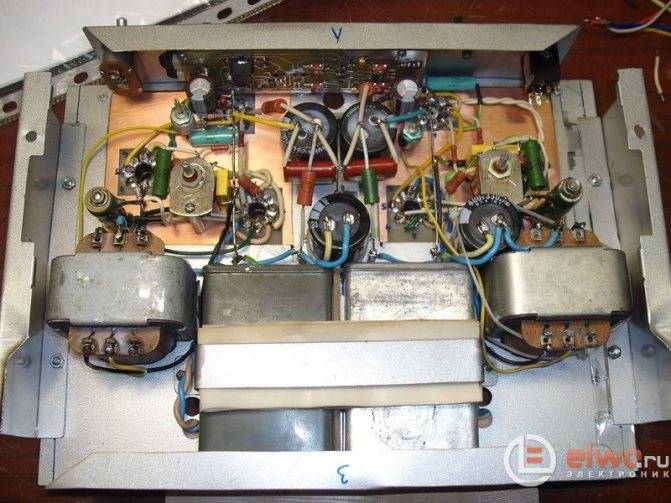

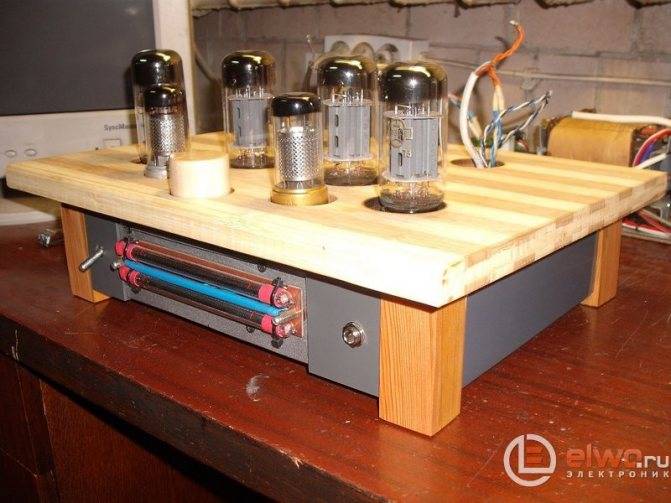

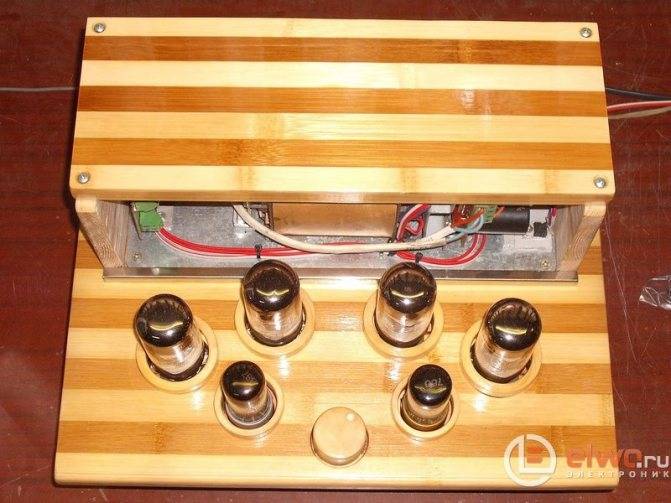

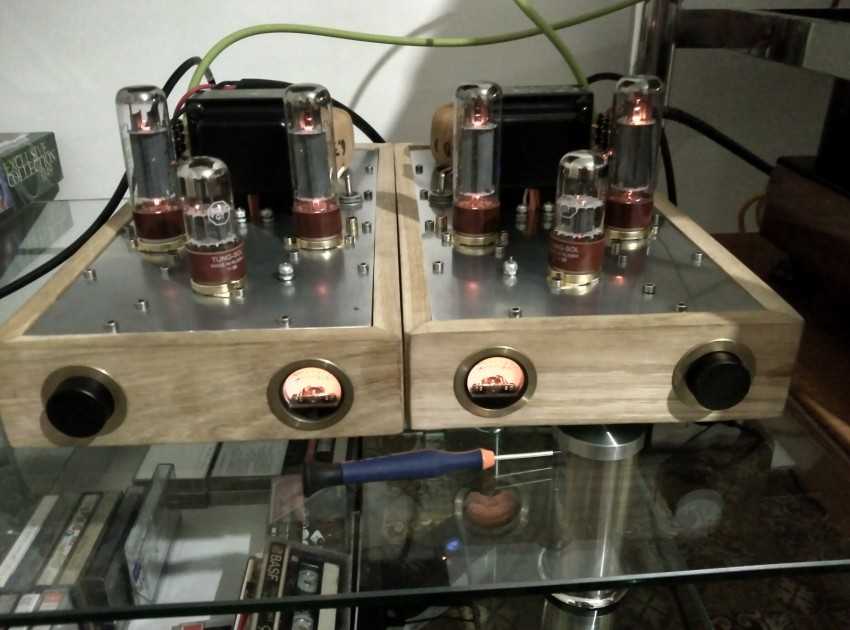

Далее, путем нехитрых манипуляций с разделочными досками под бамбук, а также деревянными брусочками и дощечками, я облагородил внешний вид.

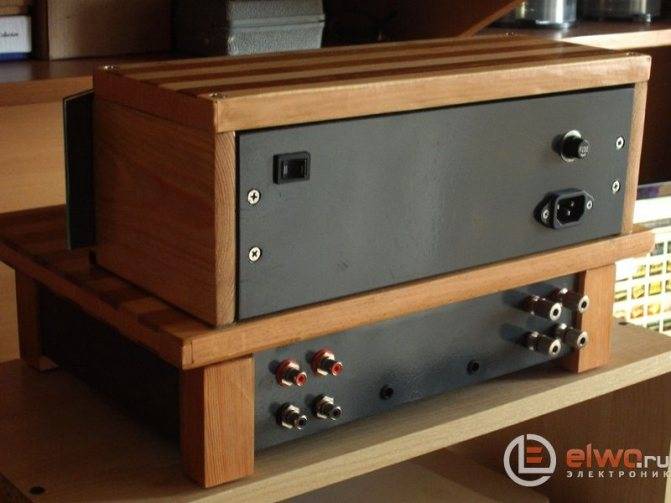

Заднюю стенку сделал из текстолита толщиной 4 мм и покрасил в серый цвет. В такой же цвет покрасил и шасси, а спреди приклеил две пластиковые накладки, вырезанные из днища старого, разобранного на части, сканера.
Когда сверлил в доске-панели отверстия под лампы, то дал маху с их разметкой. Лампы стали не по центру этих отверстий, поэтому пришлось закрыть это безобразие кольцами. Наш токарь попотел, пока их сделал. Ну, ничего, зато так даже красивее получилось.
Заодно заставил его и ручку для регулятора громкости выточить.
Отсек блока питания задумал закрыть зеркалом, а индикатор – тонированным стеклом. Знакомый зеркальщик помог мне с этим, вырезав панели из отходов по размерам.
Потом я не удержался, и сделал светодиодную подсветку на зеркало. Вот вид снизу и сзади.
Устройство для наушников
Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии
Представленная далее инструкция соответствует этому требованию
Если владельцу не так важно портативность, можно встроить разъем для питания от электросети
Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.
Для создания самодельного устройства лучше выбрать следующие элементы:
- медный кабель 30-40 см;
- вход для адаптера;
- микросхема KA2209;
- вход для штекера;
- 4 конденсатора 100 мкФ.
Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.
Из чего можно сделать?
Усилитель для одной, двух и более колонок в домашних условиях может быть изготовлен на базе любого из устройств, в том случае, если его электронная плата умещалась по длине и ширине. Корпус может быть как самой активной колонкой, в которой она установлена в отдельном закрытом пространстве вместе с блоком питания, так и мощным зарядным устройством 0.
Альтернативным решением является корпус старой магнитолы, из которой была извлечена кассета, или дисковода компакт-дисков, у которого истек срок службы. Часто от старых автомагнитол остается только мощный стереоусилитель — в этом случае ничего менять не нужно. Если готовых корпусов нет, то сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевой фольги, двустороннего пленочного стеклопластика и других материалов.
