Какими должны быть знаки, символы, буквы
Знаки на плане нельзя домысливать и придумывать самостоятельно. Они должны строго соответствовать ГОСТ 12.4.026, нормам международной морской организации (IMO) и отраслевым нормам. Их можно дополнять буквами и цифрами, применять конкретные обозначения для пожарной техники (по стандарту 28130-89).
Все символы на чертеже должны быть разборчивы и одного масштаба. Их высота может составлять от 0,8 до 1,5 см. Если какая-то надпись не помещается, то размер плана увеличивают.

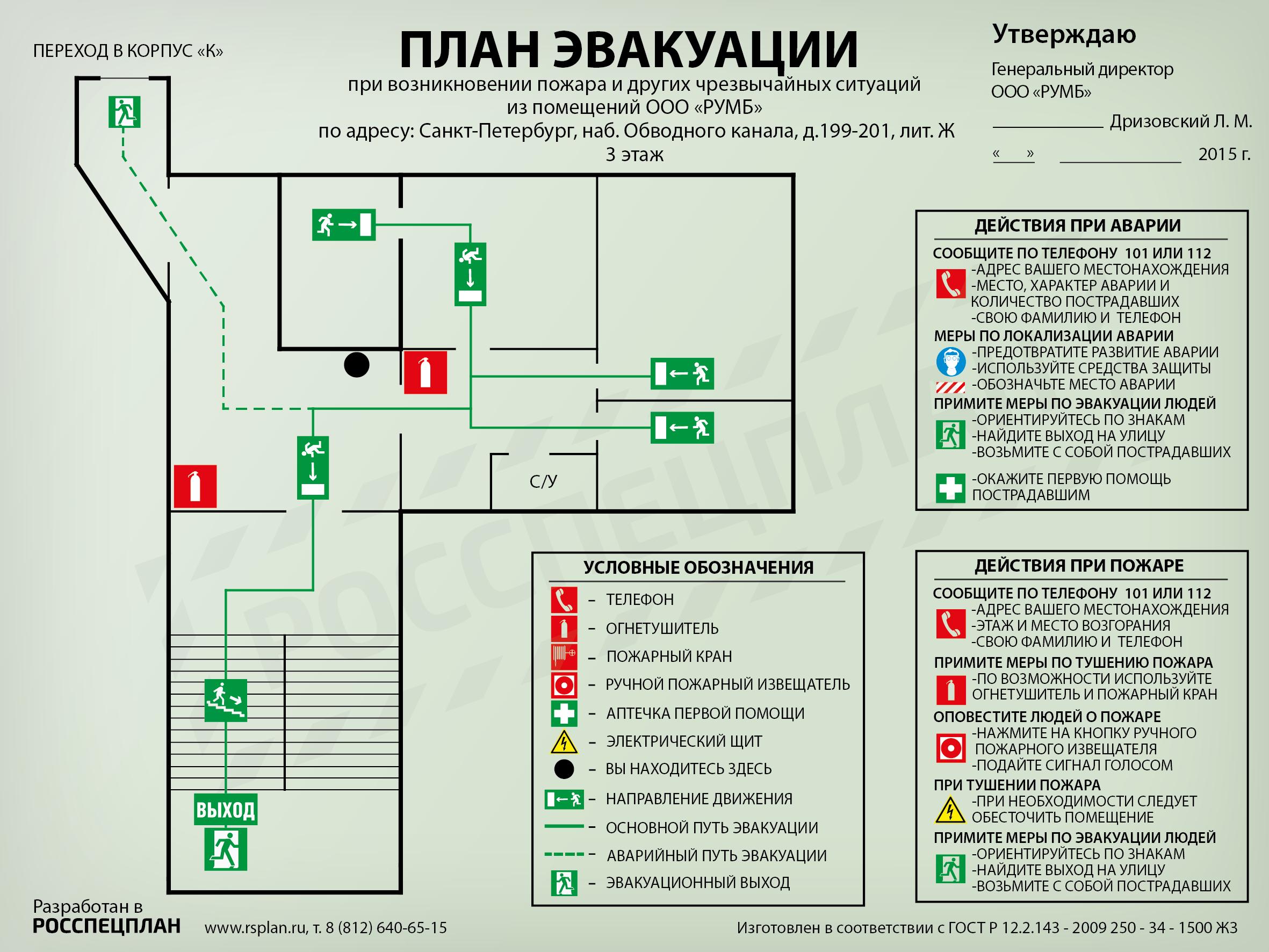

План пожарной эвакуации по ГОСТу состоит из текста и непосредственно схемы со значками. В тексте дают пояснения каждого знака, напоминают порядок действий. Вверху пишут название документа. В графической части размещают схему, знаки, указывают номер этажа, если план этажный или секционный.
Фон делают белым или слегка желтоватым, а надписи и контуры стен черными. Для плана на бумаге выбирают исключительно белый цвет фона. Линии и стрелки, показывающие пути передвижения, изображают зеленым цветом. Использовать произвольные цвета и вводить свои придуманные знаки и символы недопустимо.

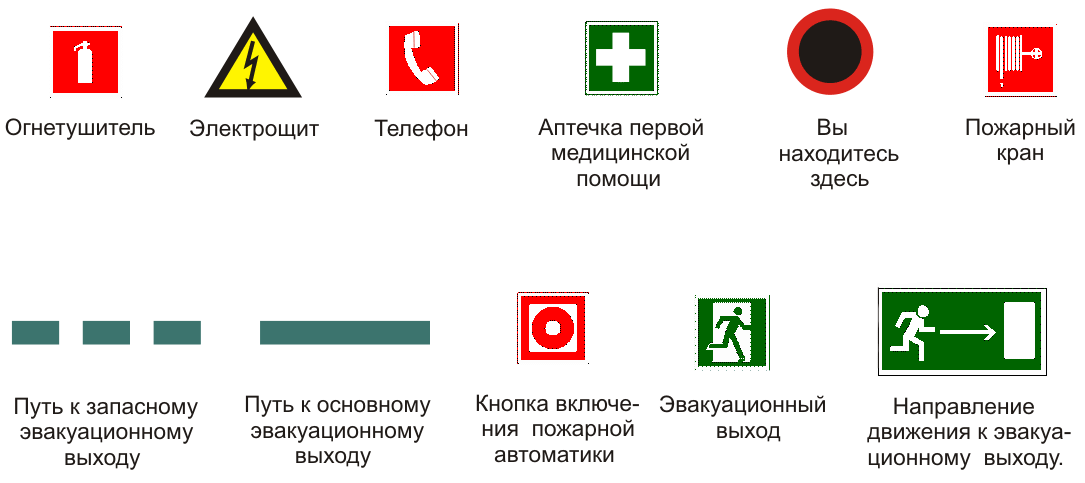

Условные обозначения
Знаки, используемые для различных обозначений на схемах, регламентируются ГОСТ Р 12.4.026-2001 «Сигнальные цвета и разметка».
Согласно этому нормативу знаки для планов эвакуации можно разбить на два типа:
- Зеленые, обозначающие направления эвакуации персонала;
- Красные, обозначающие местонахождение средств первичного пожаротушения.
Знаки, обозначающие выход:
В основном устанавливаются на стенах помещения совместно со стрелками указателями направления движения эвакуации.
Устанавливаются непосредственно над выходами, преимущественное большинство таких знаков оборудовано активной подсветкой для улучшения ориентации в условиях сильного задымления.
Направление движения:
Указывают направление эвакуации по коридорам, залам и помещениям.
Указывают направление эвакуации по лестничным пролетам.
Эвакуационный пункт сбора.
Указывают в какую сторону открываются двери.
Знаки, направляющие к точкам размещения средств пожаротушения.
Ящик с пожарным краном.
Выход к внешней пожарной лестнице.
Огнетушители любого типа.
Прямая линия связи с внутренним или внешним пунктом пожарной охраны.
Огнетушители и другие средства, собранные в одном месте.
водозабор пожарного источника с местом подъезда автомобиля.
Гидрант.
Кнопка активации систем автоматического пожаротушения.
Тревожная сирена.
Требования по ГОСТ
К содержанию
Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.
Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:
- Выходы для эвакуации, а также короткие и безопасные пути к ним
- Лестничные клетки, лестницы и аварийные эвакуационные выходы
- Места, где находятся ПЭ
- Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»
В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:
- Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
- Очерёдность и порядок эвакуации людей
- Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
- Информация о аварийном отключении электропитания, различных механизмов и оборудования
- Информация о ручном отключении пожарных систем, установок и автоматики
Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.
Графические части этажных планов также дополняются номером этажа.
К форме
Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.
В качестве фона используется жёлто-белый или белый цвет.
Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.
Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.
К размещению
ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:
- В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
- План должен находиться в хорошо освещаемом месте
- Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
- План эвакуации нельзя закрывать различными предметами
- ПЭ не должен сливаться со стеной
- План должен хорошо просматриваться
Требования пожарной безопасности к планам эвакуации
Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:
- п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
- п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
- п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
- п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.
Какого размера должен быть поэтажный план эвакуации?
Поэтажный план эвакуации проектируется для нежилых зданий и сооружений, где на каждом этаже единовременно находится более 10 человек. Это офисные, административные, торговые, медицинские, гостиничные и другие объекты с массовым скоплением людей. На поэтажном плане указано расположение помещений, коридоров, лестниц, эвакуационных путей и мест хранения средств пожаротушения.
Размер поэтажного плана эвакуации
В соответствии с ГОСТ 34428-2018, размер поэтажного плана эвакуации – 600х400 мм (п. 6.2.4). Этажные планы других форматов, изготовленные меньшего размера, считаются нарушением требований ГОСТ. Соблюдение нормативов контролируется надзорными органами.
На какой срок разрабатывается план эвакуации?
Согласно п. 10.7 ГОСТ12.2.143-2009, срок эксплуатации плана эвакуации –5 лет со дня поставки заказчику. Гарантийный срок хранения –12 месяцев со дня поставки. Если в этот временной период на этаже была выполнена перепланировка (появились дополнительные перегородки и выходы), то изготавливается новый поэтажный план эвакуации. Его второй экземпляр вносится в сводный план эвакуации здания.
Сколько требуется поэтажных планов эвакуации?
Составляются планы эвакуации в соответствии с планировкой каждого этажа, поэтому их общее количество зависит от этажности здания. Количество планов на одном этаже рассчитывается с учетом протяженности коридора и расположения эвакуационных выходов. Планы должны размещаться на расстоянии не более 60 м друг от друга. Устанавливается по одному плану на каждом маршруте.
Когда нужны секционные планы эвакуации?
По ГОСТ 34428-2018, секционные планы эвакуации требуются в следующих случаях (п 6.2.1.):
• площадь этажа превышает 1000 кв. метров;
• имеются обособленные выходы, разделенные ограждающими конструкциями;
• на этаже установлены турникеты и двери (раздвижные, подъемно-опускные);
• пути эвакуации имеют сложную запутанную схему, осложняющую ориентирование людей при пожаре.
Количество секционных планов эвакуации также зависит от площади этажа и количества эвакуационных выходов. На плане должно быть указано не менее двух аварийных выходов. Изготавливаются секционные планы в аналогичном формате – 600х400 мм.
Материалы изготовления поэтажных планов эвакуации
Основной нормативный документ – ГОСТ 34428-2018, регламентирующий требования к фотолюминесцентным эвакуационным системам (ФЭС). Поэтажные планы эвакуации должны изготавливаться на основе фотолюминесцентных материалов (п. 6.2.7). На данный момент действует и межгосударственный стандарт ГОСТ 12.4.026-2015 с обновленными требованиями к фотолюминесцентным материалам для планов эвакуации.

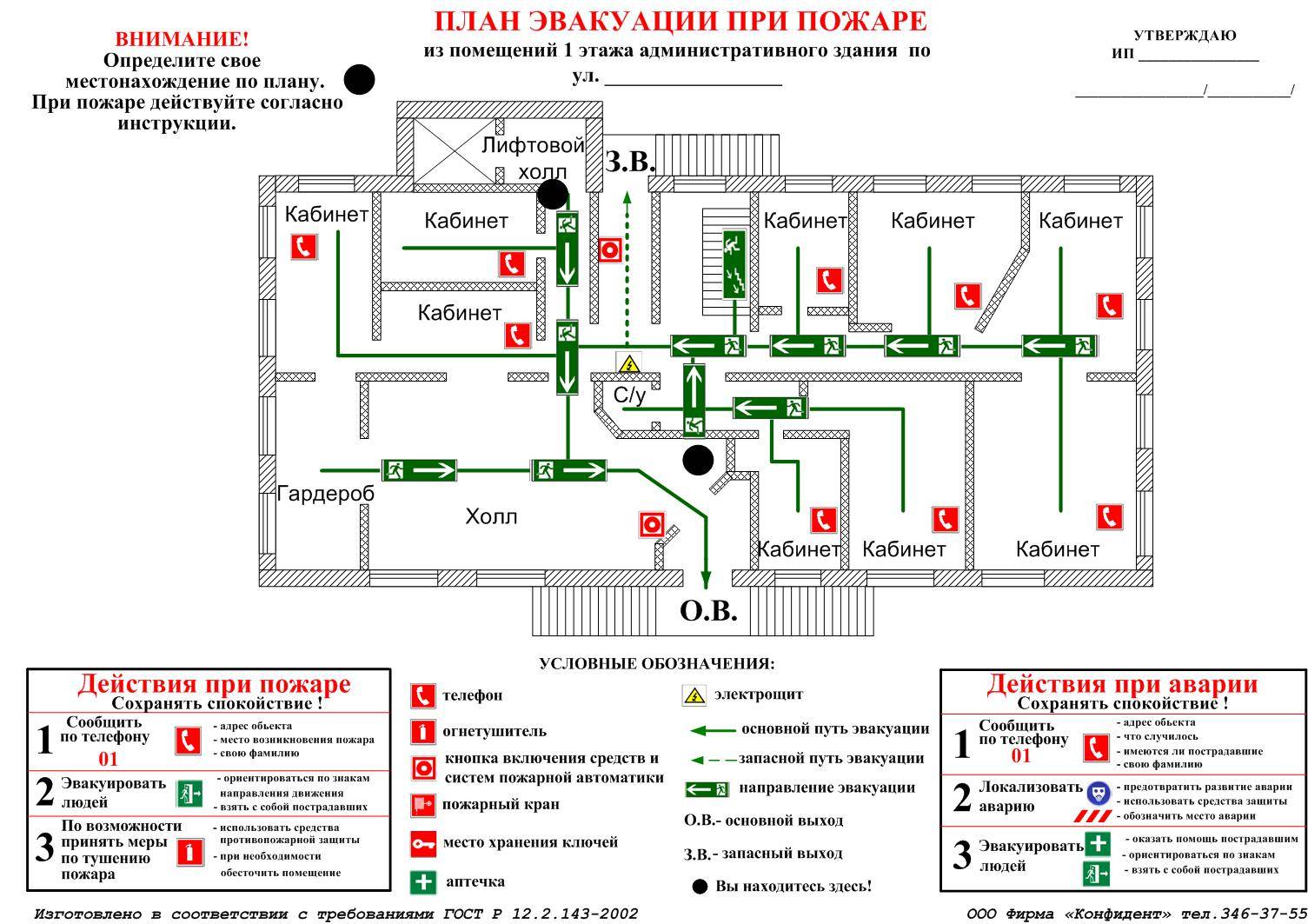

Как сделать схему
Основное требование к схеме — ее понятность. В чрезвычайной ситуации человеку надо сориентироваться и быстро найти путь к ближайшему выходу — вот для чего используются планы эвакуации на этажах. Схема должна быть максимально доходчива.
Вариант 1. Начертить от руки
Проект делается на основании чертежа здания. Графическая часть — схематичное изображение помещений с обозначением выходов: основных, аварийных и запасных.
ВАЖНО! Раздвижные, крутящиеся, любые автоматические двери не являются аварийным выходом. После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями
Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным
После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями. Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным.
В текстовой части расшифруйте знаки, размещенные на чертеже. Коротко распишите инструкцию о действиях в ЧС и укажите номера служб спасения. Если есть возможность, обратитесь к пожарному инспектору за консультацией: что указывается на плане эвакуации этажа и соответствует ли готовый проект ГОСТу.
Нет запрета на изготовление схемы небольшого помещения вручную. Если здание большое, с многими секциями, — разработка и изготовление плана эвакуации людей при пожаре могут быть осуществлены в специальной программе.
Вариант 2. С помощью компьютерных программ
Самостоятельно эвакуационную карту легко изготовить на ПК с помощью Microsoft Word или Paint. Стандартное ПО подойдет, если помещение небольшое и чертежей не слишком много. Эти программы удешевят стоимость изготовления плана эвакуации при пожаре для маленькой организации.
Можно воспользоваться векторным редактором AutoCAD или ПО для создания схем (например Splan). Они содержат набор инструментов для составления чертежей и проектирования. Минус — работа в них потребует специальных знаний.
Оптимальный вариант решения задачи — ПО с одноименным названием «План эвакуации». В нем предусмотрены все требования ГОСТа. Необходимые знаки доступны в пакете, их не надо дополнительно подгружать.
Вариант 3. Заказать подрядчику
Если помещение большое и сложное, а тем более если оно предполагает массовое пребывание людей, найти компанию, которая подготовит такую схему, — наиболее рациональное решение. Стоимость таких работ невысока, но при размещении заказа уточните, что нужно не только напечатать его, но и подготовить макет.
Описание наглядной информации при пожаре
В 2023 году нормативы оформления и составления карт регламентирует ГОСТ 34428-2018.
Для разработки документа допустимо обратиться в специализированную организацию или составить документ самостоятельно. В качестве примера используют план эвакуации по ГОСТ Р 12.2.143-2015, который действовал ранее.
Действующие требования к оформлению схемы эвакуации 2023 года предусматривают обязательное отображение следующей информации:
- название проекта;
- номер этажа, на который распространяется действие документа;
- схематичное изображение территории, с которой производится вывод персонала;
- кратчайший путь к эвакуационным выходам из каждого помещения, находящегося на этаже;
- расшифровка используемых при построении маршрута условных знаков.
Нормативы предполагают обязательное отражение сведений о разработавшей документ организации. К обязательным реквизитам относят:
- адрес учреждения;
- наименование организации.
Подобную информацию размещают внизу с левой стороны документа. Регулирующие стандарты обязывают отображать в правом нижнем углу степень яркости люминесцентных источников освещения, наблюдаемую по истечении 10 и 60 минут после отключения света.
И требования к планам эвакуации по ГОСТ 12.2.143-2009 и Р 12.2.143-2015, утратившие силу, и действующие нормы ГОСТ 34428-2018 содержат нормативы по графической и текстовой частям документа.
Информация о схемах
План эвакуации строения — документ, какой гарантирует нужный уровень относительной безопасности во время пожара, его составление и оформление выполняется специализированным уполномоченным лицом. В последующем его применяют для знакомства всех служащих с разработанной схемой. Для этого организовывают специализированные инструктажи.
Все это направлено на производство конкретной модели поведения у людей во время появления чрезвычайной ситуации, которая связана с возгоранием и прочими отрицательными событиями. Если в здании происходит пожар, то в зависимости от степени его распространения нужно склоняться к конкретным пунктам плана. Все схемы обязаны быть утверждены уполномоченным руководителем. Подобный подход содействует реализации продуктивных мероприятий по эвакуации.
План эвакуации считается неотъемлемым помощником для спасателей при проведении операции по спасению людей, которые находятся в огне. Есть конкретные виды планов:
На местной схеме эвакуации во время пожара отображается все здание. Если помещение разбито на части, которые имеют сложную планировку, нужно обратиться к составлению нескольких документов на индивидуальные секции. В зданиях с несколькими этажами применяют этажные схемы, которые составляют поэтажно, при этом на 1 этаже может быть размещено несколько дубликатов в каждом крыле. На общем проекте эвакуации представляют данные по всему помещению. Такие схемы применяют при проведении поисковых работ. Лист, на котором предоставлен рассматриваемый план, должен подходить специализированным габаритам.
Разные определения на проекте эвакуации во время пожара
Более того, необходимо исходить из количества знаков, которые требуется отобразить на схеме. Чертить план эвакуации строения можно на листе 600х400 мм. Такой формат прекрасно подойдет для помещений с непростой планировкой и большими масштабами. Если задумывают создать локальную схему, то ее размер может быть 400хтриста миллиметров. Этого хватает, чтобы представить знаки безопасности для отдельных строений, площадок и других конструкционных компонентов.
План эвакуации должен подходить всем условиям государственных нормативно-правовых актов для любого типа строения. В разработанных нормативах содержится список требований, какой касается этих параметров:
- размер листа;
- применяемый шрифт;
- возможные знаки пожарной безопасности.
Вернуться к началу
Разновидности схем эвакуации
Схемы эвакуации при пожаре бывают:
- Локальные — на отдельное помещение;
- Секционные – на отдельную секцию помещения, которая имеет сложную планировку и большое количество разделительных простенков;
- Этажные – на весь этаж здания, дубликаты могут размещаться в нескольких местах с обязательным обозначением нахождения представленной схемы и ее копий;
- Сводные – хранятся у ответственного за противопожарную безопасность организации, используются при чрезвычайных ситуациях и выдаются командиру пожарной бригады при поисково-спасательных операциях в здании.
Размер листа, на котором отображают план, зависит от детализации и количества элементов, отображенных на нем.
- Для схем помещений и этажей большой площади и сложной планировки размер 600х400 мм.
- Для локальных схем: полуэтажей, помещений со средней площадью без сплошных перегородок 400х300 мм.
Регламентирует план эвакуации при пожаре, ГОСТ Р 12.2.143-2009 и другие нормативы. В них описаны требования по размерам плана, четкости шрифта и типу условных обозначений, месте размещения и правилах заполнения графической (схема) и текстовой (последовательность действий) части.
Разновидности планов
Планы делают для зданий, транспортных средств, сооружений и других объектов, в которых могут находиться люди. Они бывают:
- локальными (номер в гостинице, хостеле, палата в больнице, офис, каюта и т. д.);
- этажными;
- секционными (в рамках каждого этажа);
- сводными.
В зданиях с 2 и более этажами схемы эвакуации составляют для каждого этажа. Если площадь этажа больше 1000 кв. м, то его разделяют на секции и делают эвакуационный план каждой секции.
Деление на секции также происходит, если на этаже предусмотрено несколько эвакуационных выходов, и они разделены высокой перегородкой (стеной), между ними установлены турникеты, раздвижные или опускающиеся двери. При запутанном длинном эвакуационном пути также желательно разделить этаж на секции и сделать несколько планов.
На основании этажных, секционных и локальных делают сводный план. Он хранится вместе со вторыми экземплярами всех планов у дежурного (администратора) и должен быть выдан руководителю прибывшей на место бригады спасения при первом требовании.
Схему меняют, если здание перестроили, изменили планировку, назначение комнат. Смена фотолюминесцентных планов предполагается раз в 5 лет после, поскольку материал со временем деградирует. Хотя некоторые производители заявляют срок службы 20-25 лет.
Запрещающие знаки
Эти знаки предназначены для запрещения определенных действий. Запрещающие знаки представляют собой круг белого цвета с красной каймой по контуру и символическим изображением черного цвета на внутреннем поле, перечеркнутом слева сверху направо вниз красной полосой под углом 45 градусов.
| Цветографическое изображение | Смысловое значение | Место размещения (установки) и рекомендации по применению |
| Запрещается курить | Использовать, когда курение может стать причиной пожара.На дверях и стенах помещений, участках, где имеются горючие и легковоспламеняющиеся вещества, или в помещениях, где курить запрещается. | |
| Запрещается пользоваться открытым огнем и курить | Использовать, когда открытый огонь и курение могут стать причиной пожара. На входных дверях, стенах помещений, участках, рабочих местах, емкостях, производственной таре. | |
| Проход запрещен | У входа в опасные зоны, помещения, участки и др. | |
| Запрещается тушить водой | В местах расположения электрооборудования, складах и других местах, где нельзя применять воду при тушении горения или пожара. | |
| Запрещается загромождать проходы и (или) складировать | На пути эвакуации, у выходов, в местах размещения средств противопожарной защиты, аптечек первой медицинской помощи и других местах. | |
| Запрещается пользоваться лифтом для подъема людей |
Структура
начинается с его разработки на основе документов БТИ или строительной документации. Можно самостоятельно начертить схему, измерив помещения и соблюдая масштаб. Чертеж для печати делают с помощью специальной программы или любого графического редактора.
Вначале обозначают стены и дверные проемы, затем окна, лестничные пролеты и все существующие выходы. На путь передвижения к основным выходам указывают сплошные зеленые линии со стрелочками. Пунктиром обозначают движение в направлении аварийных и запасных выходов. Из туалетов и кладовок путь можно не указывать на схеме.
На чертеже также отмечают места расположения огнетушителей, пожарных шкафов, телефонов для вызова спасателей, тревожных кнопок и других инструментов и средств оповещения, способствующих тушению пожара. Должны быть указаны наружные лестницы и лестничные клетки незадымляемого типа. Указывают также место расположения самого плана. Ниже под схемой размещают расшифровку обозначений, порядок действий при пожаре и аварии, номера телефонов экстренных служб.
- Для локальных помещений размер плана эвакуации должен составлять не менее 400х300 мм (А3);
- Для этажей и секций план делают формата 600х400 мм (А2) или больше.
В коридорах длиной более 60 м развешивают план дополнительно. Распечатанная схема должна быть подписана уполномоченными лицами.
Эвакуационные знаки и знаки медицинского и санитарного назначения
Таблица Л.1 — Эвакуационные знаки
| Код знака | Цветографическое изображение | Смысловое значение | Место размещения (установки) и рекомендации по применению |
| Е01-01 | Выход здесь (левосторонний) | Над дверями (или на дверях) эвакуационных выходов, открывающихся с левой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу | |
| Е01-02 | Выход здесь (правосторонний) | Над дверями (или на дверях) эвакуационных выходов, открывающихся с правой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу | |
| Е02-01 | Направляющая стрелка | Использовать только вместе с другими эвакуационными знаками для указания направления движения | |
| Е02-02 | Направляющая стрелка под углом 45° | Использовать только вместе с другими эвакуационными знаками для указания направления движения | |
| Е03 | Направление к эвакуационному выходу направо | На стенах помещений для указания направления движения к эвакуационному выходу | |
| Е04 | Направление к эвакуационному выходу налево | На стенах помещений для указания направления движения к эвакуационному выходу | |
| Е05 | Направление к эвакуационному выходу направо вверх | На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости | |
| Е06 | Направление к эвакуационному выходу налево вверх | На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости | |
| Е07 | Направление к эвакуационному выходу направо вниз | На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости | |
| Е08 | Направление к эвакуационному выходу налево вниз | На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости | |
| Е09 | Указатель двери эвакуационного выхода (правосторонний) | Над дверями эвакуационных выходов | |
| Е10 | Указатель двери эвакуационного выхода (левосторонний) | Над дверями эвакуационных выходов | |
| Е11 | Направление к эвакуационному выходу прямо | Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку | |
| Е12 | Направление к эвакуационному выходу прямо | Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку | |
| Е13 | Направление к эвакуационному выходу по лестнице вниз | На лестничных площадках и стенах, прилегающих к лестничному маршу | |
| Е14 | Направление к эвакуационному выходу по лестнице вниз | На лестничных площадках и стенах, прилегающих к лестничному маршу | |
| Е15 | Направление к эвакуационному выходу по лестнице вверх | На лестничных площадках и стенах, прилегающих к лестничному маршу | |
| Е16 | Направление к эвакуационному выходу по лестнице вверх | На лестничных площадках и стенах, прилегающих к лестничному маршу | |
| Е17 | Для доступа вскрыть здесь | На дверях, стенах помещений и в других местах, где для доступа в помещение или выхода необходимо вскрыть определенную конструкцию, например разбить стеклянную панель и т.п. | |
| Е18 | Открывать движением от себя | На дверях помещений для указания направления открывания дверей | |
| Е19 | Открывать движением на себя | На дверях помещений для указания направления открывания дверей | |
| Е20 | Для открывания сдвинуть | На дверях помещений для обозначения действий по открыванию сдвижных дверей | |
| Е21 | Пункт (место) сбора | На дверях, стенах помещений и в других местах для обозначения заранее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвычайной ситуации | |
| Е22 | Указатель выхода | Над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу | |
| Е23 | Указатель аварийного выхода | Над дверями аварийного выхода |
Л.1 Эвакуационные знаки следует устанавливать в положениях, соответствующих направлению движения к эвакуационному выходу.
Л.2 Изображение графического символа фигуры человека в дверном проеме на эвакуационных знаках Е01-01 и Е01-02 смыслового значения «Выход здесь» должно совпадать с направлением движения к эвакуационному выходу.
Требования к планам эвакуации
Согласно ГОСТ РФ, планы эвакуации должны содержать графические и текстовые информативные части. При этом графическая часть отвечает за подробную схематическую планировку всего здания, секции, этажа или помещения, и должна включать:
- Кротчайшие пути эвакуации;
- Расположение выходов из здания;
- Расположение аварийных выходов;
- Локализации спасательных средств;
- Локализация средств пожаротушения;
- Локализация мест извещения людей и спасателей.
В текстовой части должна располагаться следующая информация:
- Перечень способов оповещения о пожарной тревоге, включая извещение людей и спасателей;
- Подробный алгоритм эвакуации из здания;
- Порядок действий во время экстренной ситуации, включая вызов пожарной бригады и скорой медицинской помощи;
- Порядок действий для остановки оборудования, включая электрические механизмы и прочие аппараты;
- Информация о дублирующем или ручном включении систем противопожарной автоматики, установленных в здании.
Информация о телефонах экстренных служб
Пункт 32 приказа N 360, подписанный Министерством связи и массовых коммуникаций Российской Федерации, с 2017 года установил новые телефонные номера для вызова экстренных служб.
Если ранее для обращения в пожарную часть, полицию и скорую помощь использовались телефоны «01», «02» и «03», то теперь их заменили на аналогичные: «101», «102» и «103» соответственно.
Информация с перечнем экстренных служб и их телефонные номера должны быть указанны в текстовой части плана эвакуации большим и заметным шрифтом.
Отработка плана эвакуации и журнал тренировок
Согласно требованиям законодательства, отработки плана эвакуации должны проводиться не реже чем один раз в календарный год. При этом, отрабатывается скорость эвакуации по определенному сценарию с фиксированием времени необходимым для его осуществления.
Дата проведения экстренных учений и соответствующие показатели хронометража должны заноситься в специальный подотчетный журнал, и подписываются ответственным за проведение данного мероприятия лицом.
Описание плана эвакуации при пожаре
План эвакуации представляет собой составную часть ФЭС, в которой указываются пути эвакуации, аварийные пути и выходы, а также определяется порядок действий при любом ЧП, в т.ч. пожаре. Правила и принципы составления данного документа даны в ГОСТ Р 12.2.143-2009. Планы эвакуации выполняются в виде схем с контурным чертежом имеющихся на объекте лестничных маршей, коридоров, помещений и других зон, в которых могут работать или находиться люди.
С помощью условных обозначений на них отмечаются:
- аварийные и эвакуационные выходы, маршруты и направление движения;
- открытые наружные лестницы и лестничные незадымляемые площадки;
- места, в которых находятся средства первой помощи и индивидуальной защиты;
- расположение точек аварийной связи и пунктов противопожарной защиты.
Все условные обозначения должны быть расшифрованы и снабжены пояснительным текстом.
Данный документ представляет собой таблицу, которая в обязательном порядке должна содержать следующие данные:
- Заголовок с названием;
- Адрес здания и/или корпуса с указанием этажа, точного места размещения плана;
- Графическая часть, представляющая собой карту этажа/помещения;
- Текстовая пояснительная часть, содержащая информацию о порядке эвакуации;
- Блок с расшифровкой обозначений/символов, применяемых на карте;
- Наименование организации и изготовителя данного документа;
- Обозначения по ГОСТ о фотолюминесцентных свойствах материалов, использованных при изготовлении – в правом нижнем углу.
Сам план выполняет следующие функции:
- Регламентирует порядок действий персонала, посетителей и дежурных работников в случае ЧП;
- Позволяет максимально эффективно эвакуировать людей из опасных зон, маршрутом наименьшей протяженности, минуя тупики и опасные места;
- Позволяет обнаружить места, где установлено противопожарное оборудование, устройства оповещения, подачи сигнала тревоги, запуска инженерных систем водопровода, пожаротушения, дымоудаления;
- Указывает порядок действия персонала, предпринимаемых при обнаружении очага пожара дежурным персоналом, членами ДПД;
- Используется пожарными при разведке, локализации/ликвидации очагов пожара.
Для чего разрабатывается этот документ
Это достаточно серьезный информационный документ, в котором:
- обозначаются пути и эвакуационные выходы, которые будут задействованы при начале возгорания для того, чтобы люди могли быстро и безопасно покинуть горящий объект;
- определены места нахождения пожарного инвентаря, огнетушителей, других первичных средств для борьбы с огнем, а также средств, предназначенных для оповещения людей о возникшей чрезвычайной ситуации;
- этот документы служит подсказкой в отношении действий, которые должны предпринимать люди при обнаружении источника возгорания;
- способствует систематическому проведению инструктажа и обучению работающих на объекте людей как правильно вести себя при пожаре;
- помогает проводить аварийно-спасательные работы на объекте в период возгорания.
План эвакуации должен быть разработан для каждого объекта индивидуально и висеть на видном месте. Этого требует постановление Правительства «О противопожарном режиме». Согласно этого нормативного акта, за наличие этого плана, правильности его размещения на предприятиях, где постоянно находятся люди, ответственность несет руководитель. Если план не разработан или разработан с нарушениями, предусмотрена административная ответственность в виде штрафных санкций.
Вам может быть это интересно:
Документы пожарной безопасности Разработаем все документы персонально под вашу организацию В пакете документов по пожарной безопасности имеются приказы, инструкции и журналы, которые необходимо иметь организации любой формы собственности | ||
4000 руб./комплект | ||
Задать вопрос | Оформить заказ |
Фотолюминесцентные планы эвакуации в алюминиевой или пластиковой рамке формат А4 (210 Х 297) формат А3 (297 Х 420) формат А2 (420 Х 594) Распечатан на фотолюминесцентной бумаге плюс рамка в алюминиевом оформлении, картонная подложка, плюс специальное устройство для крепления на стену | |
| Узнать стоимость → |
| |
