Условные знаки для топографических планов и регулирующая документация

Допустимые условности на карте

Иногда топографическая карта содержит изображение отдельных объектов в условном виде. Например, наносятся внешние границы конкретного населённого пункта. При этом обозначаются главные магистрали и перекрёстки. Если изображены некоторые строения, они характеризуют плотность застройки, но не точное их количество.

Чтобы показать густое расположение однородных предметов (домов, курганов, колодцев и т. п.), изображаются только объекты, стоящие на границах данной площади, в соответствии с их точным нахождением.

Условные символы промышленных предприятий (фабрик, заводов) ставятся в местах, где расположено главное здание или самая высокая заводская труба.

Что это такое и для чего составляется

Грамотно составленный топографический план — это неотъемлемый атрибут строительства, он необходим на многих этапах проектирования:

• На основе топографического плана создается проект благоустройства территории;
• Выполняются работы по ландшафтному проектированию;
• Утверждается генеральный план участка;
• Рассчитываются объемы земляных работ;
• Создается предварительная схема прокладки коммуникаций на основе уже существующих сетей;
• Без топоплана нельзя получить разрешение на строительство или реконструкцию здания, на перепланировку коммунальных сетей;
• Топоплан участка позволяет установить границы земли, принадлежащей разным собственникам и навсегда прекратить земельные споры между соседями;
• Продумывается схемы расположения специальной техники и складских помещений на различных этапах строительства.

Как правильно читать условные знаки на топографической съемке

Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут условные обозначения на топосъемке.

Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.

В левом верхнем углу мы видим стрелку с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.

Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.

На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.

Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними «ул. Валентиновская» и две буквы «А». Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).

Опишем пространство между дорогой и забором участка:

1. По нему проходит горизонталь. Рельеф понижается в сторону участка.
2. В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
3. Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
4. Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
5. Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)

Переходим к самому участку.

Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.

Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).

На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной — из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.

Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом. В западной части на соседнем участке имеется разрушенная пристройка к дому. Рядом с северо-восточным углом дома есть колодец. В южной части участка расположены три деревянных нежилых постройки. К одной из них пристроен навес на столбах.

Растительность на соседних участках: на участке, расположенном восточнее — древесная растительность, западнее — травяная.

На участке расположенном южнее виден жилой одноэтажный деревянный дом.

Вот таким образом условные обозначения на топосъемке помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.

И напоследок вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:

Применение в повседневной жизни

Большинство людей не сталкиваются в обиходе с топографической съемкой. Чаще всего удел чтения, расшифровки и составления подобных карт достается картографам и строителям, причем наиболее востребованной считается топосъемка инженерных коммуникаций.

Условные обозначения инженерных сетей на топосъемке являются обязательным условием их объективности. Сюда входят телефонные сети, водопровод, линии электропередач, газопровод и иные коммуникации.

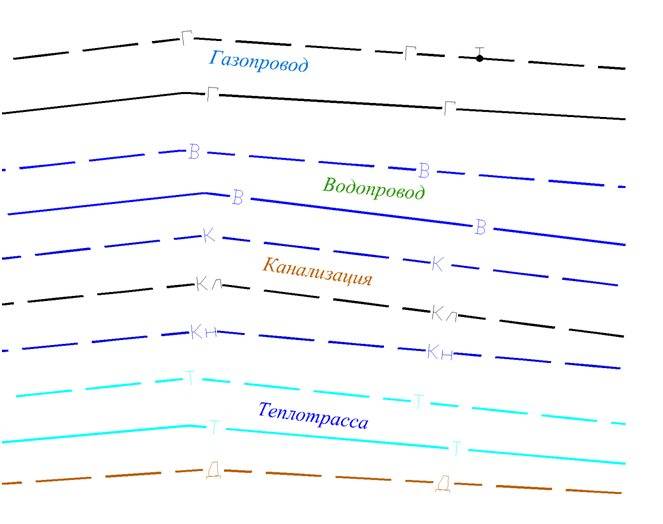

Условные обозначения на топосъемке инженерных коммуникаций осуществляются линейным способом – прямыми сплошными или штриховыми линиями:

• все надземные действующие трубопроводы и коммуникации обозначаются прямой сплошной линией толщиной 0,3 мм;
• все проектные, поврежденные либо недействующие надземные коммуникации обозначаются пунктирной линией толщиной 0,2 мм;
• все подземные коммуникации обозначаются пунктирной линией.

В местах пересечения с другими объектами или коммуникациями, возле рамки (не реже, чем через каждые 5 см) в линию, обозначающую инженерную коммуникацию, интегрируют буквенное обозначение, которое характеризует транспортируемый материал (продукт).

Буква определяет характер коммуникаций:

1. Литера Г подразумевает, что инженерная сеть транспортирует газ, обозначение газопровода на топосъемке может осуществляться сплошной (для надземных) и прерывистой (для подземного способа прокладки) линиями;
2. В – водопровод, сплошной или прерывистой будет линия, также зависит от способа проведения коммуникаций;
3. Т – теплотрасса;
4. Н – нефтепровод;
5. К – канализация.

Часто подобную информацию в топографическом плане подают максимально информативно, указывают давление в магистралях (газ), материал и толщину труб, количество проводов и напряжение в ЛЭП.

По этой причине нередко на обозначениях к первой заглавной литере добавляют пояснительную букву меньшего регистра или цифры. Например, обозначение Кл на топосъемке обозначает: канализация ливневая, в свою очередь схожее обозначение кб на топосъемке будет подразумевать уже бытовую канализацию.

Обозначение парка на плане местности

Сюда входят все типы общественных парков, скверов, насаждений. Это комплексный знак, и обычно отмечает совокупность определенных деталей ландшафта (рисунок 3).

Рисунок 3. Обозначение парка на плане

Обозначение парка на плане местности может осуществляется одним из следующих способов:

1. Монолитная заливка определенного цвета (чаще всего светло-зеленого) с очерченными границами. В центральной части фигуры будет нанесено название парка. Применимо на любых масштабах.
2. Миниатюра парка, которая отражает его внутреннюю структуру – дорожки, расположение насаждений, выходы. Используется на крупномасштабных, приблизительных, картах.

Какие еще правила должны соблюдаться при составлении схем

Изображать двери на условных чертежах, как, к примеру, и окна, полагается в виде стенных проемов. При этом такие элементы на схемах не заштриховывают, а наносят в виде перпендикулярных линий (створки). Помимо всего прочего, при изображении на чертежах дверей соблюдают следующие правила:

• основные линии задают толщиной 0.8 мм;
• надписи над обозначениями вычерчивают шрифтом №7;
• для пояснения к условным обозначениям применяют шрифт №5.

Определить характеристики двери – сторону открывания полотна, наличие порожка, тип конструкции – можно, помимо всего прочего, и по ее маркировке. Такая информация, согласно действующим нормативам, должна присутствовать на межкомнатных и входных конструкциях в обязательном порядке. Также она может проставляться и на проектных чертежах рядом со значком двери.

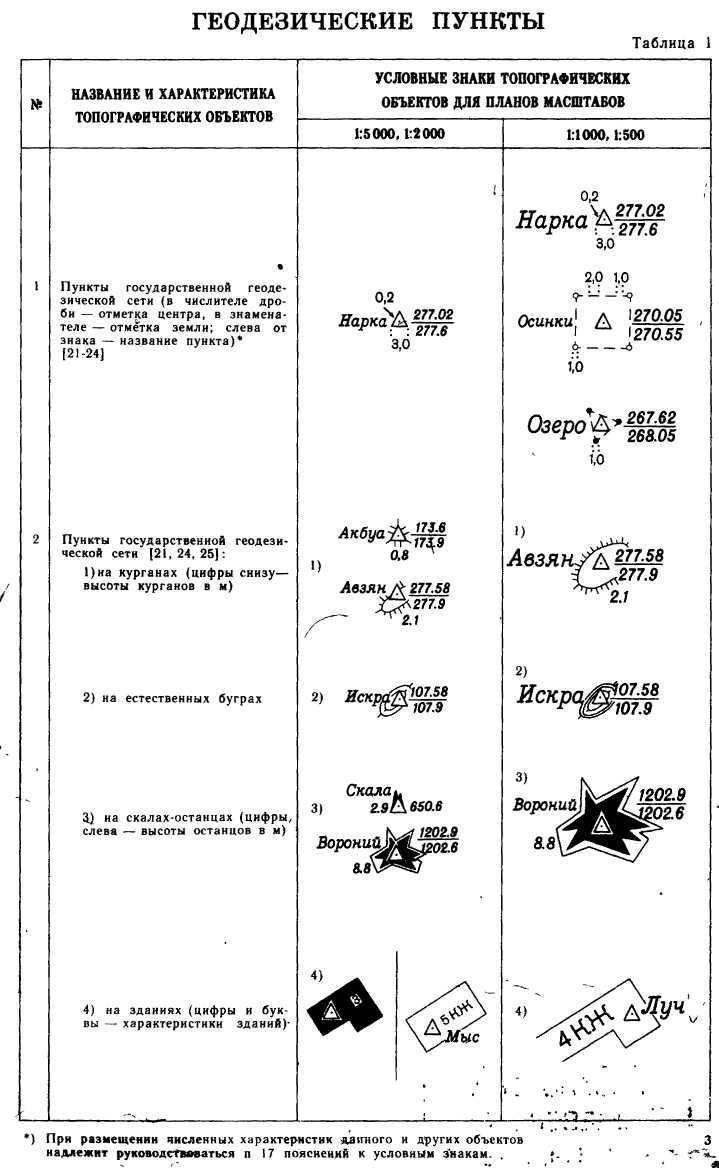

Документ «Правила начертания условных знаков для масштабов 1:500, 1:1000, 1:2000, 1:5000»

Акт действителен с 1986 г. и актуален по всем регионам страны.

В нём содержатся:

• таблицы с условленными обозначениями. В них отмечается, как правильно наносить знаки, в зависимости от масштаба;
• пояснения. Все знаки имеют свои номера. Рядом с ними, квадратными скобками выделены объяснения. Они показывают особенности отдельного знака, размеры, объёмы, габариты подземных, надземных коммуникаций, кабельных линий, дорог, строений;
• список сокращений;
• указатель обозначений по алфавиту.

Каждая из приведённых таблиц содержит условленные знаки по таким категориям:

1. Расположение геодезических точек (на скалах, курганах, буграх, сооружениях, в стенах зданий, на углах).
2. Строения и их конструктивные детали (жилые, нежилые, разрушенные, строящиеся, одноэтажные, многоэтажные, церкви, мечети, вышки, колонны, метро, переходы, балконы, крыльцо, террасы, навесы).
3. Места государственного значения (заводы, котельные, фабрики, подстанции, шахты, колодцы, вышки).

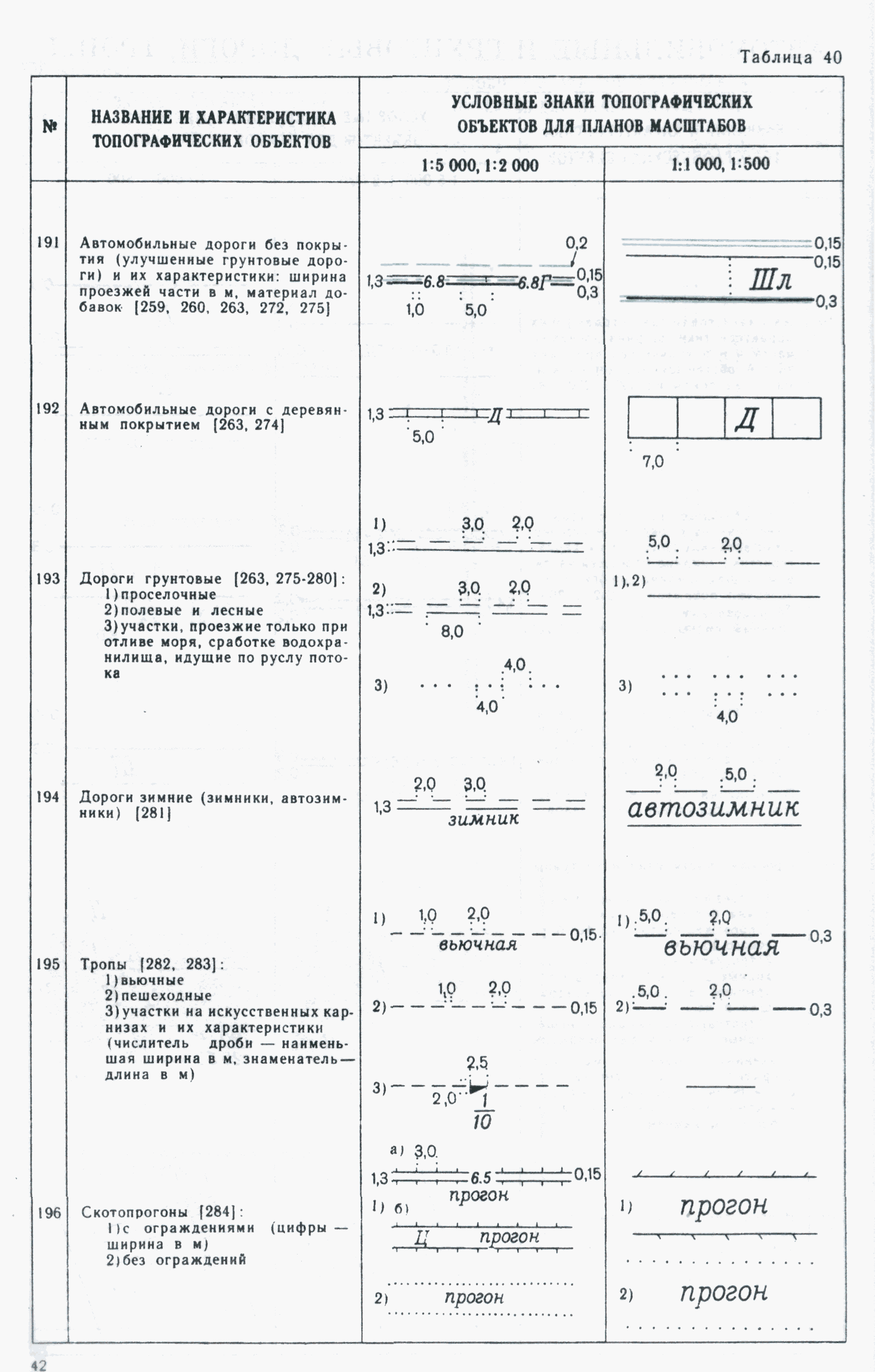

4. Железная, автомобильная, грунтовая дороги, тропинки (фуникулёры, тоннели, стрелки, шлагбаумы, светофоры, дорожные указатели, остановки).
5. Водные источники, мосты, переправы (пляжи, моря, озёра, речки, каналы, рифы).
6. Рельеф (курганы, горы, холмы, впадины, вулканы).
7. Растительность (леса, рощи, заросли, кусты).
8. Грунты (пески, камни, болота, солончаки).
9. Ограждения (заборы, калитки, границы участка).
10. Виды чертёжных шрифтов.

Разработка

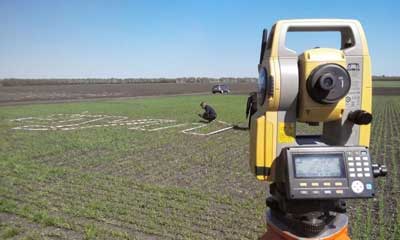

съемкаполевые геодезические работы

Они оформляются в электронном виде и на бумажном носителе. В последнее время все чаще предоставляется 3D-визуализация.

Топографический план выполняется в заданном масштабе с указанием всех значимых объектов в условных обозначениях.

При развитом навыке это позволяет легко разобраться, где проходят границы участка и места прохождения коммуникаций. Можно отобразить вид грунта и определить, какой фундамент предпочесть для постройки.

На карте сложно отобразить конкретные коммуникации и деревья. План позволяет выполнить детализацию с включением уровней масштаба, расположением подземных и наземных коммуникаций, точных границ конкретного участка независимо от его размера.

Используются следующие обязательные обозначения.

Основные:

• Рельефы местности;
• Состояние и особенности грунта, включая растительность с детальным изображением;
• Гидрография, которая представляет собой водные объекты;
• Дороги разного уровня;
• Инженерные сети;
• Здания с подписями, характеризующими их – указание используемого материала, количества этажей и принадлежность к типу (жилой дом, административное здание, школа);
• Границы населенных пунктов и определенных участков.

Вспомогательные:

• Основа математическая, которая включает кресты с обозначением координат и местности;
• Условные символы, которые не соответствуют обычно используемым значениям;
• Штамп чертежа – включает сведения о масштабе, дате изготовления и исполнителе.

Возможные масштабы

В зависимости от требуемой задачи используются различные масштабы территории. Они позволяют определить соотношение к размеру на земли и кратность уменьшения изображения по сравнению с исходными параметрами.

Обычно используются масштабы следующих типов:

• 1:1 000 000;
• 1:500 000;
• 1:200 000;
• 1:100 000;
• 1:50 000;
• 1:25 000;
• 1:10 000.

Разграфика и номенклатура

Разграфка представляет собой систему разделения поверхности на параллели и меридианы. Каждый используемый лист ограничивается рамкой.

Может использоваться один из следующих видов разграфики:

1. Прямоугольная. Карту делят на листы квадратной или прямоугольной формы, имеющие одинаковые размеры.
2. Трапециевидная. В качестве границ используются меридианы и параллели.

В России в качестве исходного используют масштаб 1:1 000 000. Он позволяет установить номенклатуру для крупных масштабов. Понятие номенклатуры в топографии не является тем же, что и в обычном понимании. Это система обозначения листов, которые выполняются в разных масштабах.

Например, номенклатура листов с масштабами 1:500 и 1:1000 складывается из номенклатуры 1:2000. Для обозначения масштаба 1:500 используют соответствующую арабскую цифру, а для 1:1000 – римскую.

Схема производства работ

Цвета условных символов

Независимо от масштаба карты, различные топографические обозначения закрашиваются в определённые цвета и оттенки:

1. Контуры границ, штриховые знаки земельных участков — чёрный цвет.
2. Элементы рельефа — коричневая фоновая закраска.
3. Реки, ледники, болота — синие линии, штриховки.
4. Водное зеркало — голубой фон.
5. Площади с деревьями, кустарниками — зелёный.
6. Виноградники — светло-зелёный.
7. Огнестойкие строения, асфальтные дороги — оранжевый.
8. Не огнестойкие здания, грунтовые дороги — жёлтый.

Помимо условных знаков, на топографические карты наносятся собственные названия в сокращённом виде различных областей, районов, и прочих значимых объектов (Моск., эл.-ст., ЮЗ, бол. — болото). При помощи стандартных шрифтов на топографических картахдаётся добавочная информация.

Способы картографирования

Кроме картографических значков, линейных и масштабных знаков, изолиний, на картах узкоспециального назначения применяют другие способы.

Локализованные диаграммы

Отражают явления, имеющие сплошной характер, например, температура воздуха.

Каждая диаграмма изменения среднемесячных температур привязана к конкретному наблюдательному пункту.

Точечный способ

Используется для массовых явлений, которые нельзя считать сплошными. Вспашку земли показывают контурным знаком с точками внутри. Каждая точка имеет «вес», ей соответствует, например, 500 га пахоты. Этот способ применяют для отражения плотности населения, количества скота, и других показателей.

Иногда нагляднее применение процентно-точечного способа. Тогда «вес» точки выражает не абсолютную величину, а некоторую долю от общего количества (процент).

Знаки движения

Географические карты не всегда статичны. Условные знаки могут показывать динамику явления.

• Векторы движения (стрелки) чаще означают направление воздушных и водных потоков.
• Полосы (ленты) движения нужны для подробного описания потока (миграция населения, грузоперевозки). Например, структура железнодорожных грузов может изображаться различными штриховками, а мощность – шириной ленты движения.

Картодиаграммы

Применяют для нанесения абсолютных значений какого-либо показателя.

Внутри каждой административно-территориальной единицы наносится диаграммный знак, размер которого соответствует, например, энергопотреблению или количеству сельскохозяйственной продукции в данном районе.

Картограммы

Для относительных показателей (например, детская смертность на 1 000 населения) участки в сетке административного деления заполняются различными штриховками или определённым оттенком в соответствии с интервальной шкалой.

Уточнённая картограмма (дозиметрический способ) помещает штриховку только в месте действительного распространения явления. Например, на карте плотности населения исключаются заболоченные и высокогорные районы. Таким способом получают карту количественных ареалов.

Шкала условных знаков

Однотипные объекты обозначаются одинаковыми знаками разного размера. Например, кружок, обозначающий город с населением 100 000 чел. в 2 раза больше, чем кружок, обозначающий пункт с населением 1 000 чел. Такие знаки образуют последовательность, шкалу.

Шкала знака бывает:

• абсолютной (размер знака меняется пропорционально величине) или условной;
• непрерывной (размер знака увеличивается постепенно) или ступенчатой (интервальной). Последняя может быть равно-интервальной или неравномерной.

В приведённом примере используется условно-ступенчатая неравномерная шкала знаков.

Это означает:

• размер кружка увеличивается медленнее, чем число жителей;
• каждому размеру соответствует некоторый интервал;
• эти интервалы различаются между собой.

Условные обозначения на топографических картах. Виды знаков

Все условные знаки на топографической карте можно разделить на несколько групп. Каждая группа отличается от другой пространственными характеристиками объекта:

—  Точечные обозначения не имеют большой площади на местности (отдельные строения, вершины гор, колодцы и т.д.) Положению этих объектов на местности соответствуют на картах следующие точки внемасштабных условных знаков:

• для знаков, имеющих правильную геометрическую форму (прямоугольник, треугольник, круг, звезда и др.) — геометрический центр знака
• для знаков, имеющих вид перспективного изображения объекта (условные знаки заводских и других труб, буддийских и других храмов и пагод и др.) — середина основания знака
• для знаков в виде фигуры с прямым углом в основании (условные знаки бензоколонок и заправочных станций, ветряных мельниц и др.) — вершина угла
• для знаков в виде сочетаний нескольких фигур (условные знаки нефтяных и газовых скважин с вышками, часовен и др.) — центр нижней фигуры

— Обозначения, имеющие большую площадь. Предназначены для определения крупно-масштабных объектов. Нр: болота, леса, озера, луга, поля. При помощи площадных обозначений можно определить не только расположение объекта, но и представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.

— Вытянутые (линейные) объекты, не имеют большой площади. Их особенность — это «протяжённость» на местности (реки, дороги, ЛЭП). На условных изображениях приводятся различные характеристики объектов. Особую категорию линейных условных знаков представляют изолинии, в том числе и горизонтали, с помощью которых на картах изображён рельеф местности.

— Знаки пояснения описывают характеристики того или иного объекта (названия природных объектов, параметры объекта (река: ширина, скорость течения, глубина и пр.)

Помимо вышеперечисленных групп знаков существуют специальные знаки, относящиеся к той или иной сфере деятельности. Например: метеознаки; обозначения в военном деле; геологические знаки.

Использование различных цветов на топографических картах

При составлении топографических карт и планов применяются стандартный набор цветов для выделения тех или иных объектов:

• кустарники, леса и вся остальная зелёная растительность на территориях выделяется зеленым цветом
• все реки, озёра, частично болота, ледники и прочее водное пространство окрашиваются синим цветом
• рельеф, разнообразные разновидности почвы и грунта окрашены в оранжевый цвет
• автодороги улучшенного типа выделяют жёлтым
• для населенных пунктов, городов с населением более 50 тыс. предусмотрен оранжевый цвет
• пески, каменистые поверхности выделяют коричневым
• для других обозначений используют черный цвет

Обозначение стадиона на плане местности

Любительский, профессиональный спортивный объект, ипподром и каменный форум. Все это подпадает под определение стадиона (рисунок 5).

Рисунок 5. Стадионы обычно отмечают только на специфических планах

Обозначение стадиона на плане местности:

1. Если это спортивная футбольная арена, то внешний круг рисуется как здание, а внутренняя часть насаждения – зеленым.
2. Любительское футбольное поле или поле для тренировок закрашивается сплошным зеленым, с опциональной обрисовкой контуров разметки на поле.
3. На карте среднего масштаба допускается изображение стадиона в качестве миниатюры с сохранением пропорций.
4. К любому знаку добавляется название.

Заказ работы и стоимость

Условный знак березовый лес

На топографических картах и планах изображают разные объекты местности: контуры населенных пунктов, сады, огороды, озера, реки, линии дорог, электропередачи. Совокупность этих объек­тов называется ситуацией.

Ситуацию изображают условными зна­ками.

Условные знаки, обязательные для всех учреждений и органи­заций, составляющих топографические карты и планы, устанав­ливаются Федеральной службой геодезии и какографии и издаются либо отдельно для каждого масштаба, либо для группы масштабов.

Хотя число условных знаков велико (около 400), они легко запоминаются, так как внешне напоминают вид и характер изображаемых объектов.

Условные знаки подразделяют на пять групп: площадные, ли­нейные, внемасштабные, пояснительные, специальные.

Площадные условные знаки

применяют для заполнения площадей объектов (например: пашни, леса, озе­ра, луга); они состоят из знака границы объекта (точечный пунк­тир или тонкая сплошная линия) и заполняющих его изображений или условной окраски; например, на условном знаке1 показан березовый лес; цифры (20/0,18)-4 характеризуют древостой, м: числитель — высоту, знаменатель — толщину ствола, 4 — рассто­яние между деревьями.

Рис. 11. Условные знаки: , а — площадные;б— линейные;в —внемасштабные;г— специальные; 1 — березовый лес;2— вырубка;3— луг;4— огород; 5 — пашня;6 —фруктовый сад;7—шоссе;8—железная дорога;9— линия связи;10— линия электропере­дачи;11— магистральный трубопровод (газ);12— деревянный мост;13— ветря­ная мельница;14— завод, фабрика;15— километровый столб;16— пункт геодезической сети;17 —трасса;18— водопровод;19— канализация;20 —водозаборная колонка;21 —фонтан

Линейными условными знаками

показывают объекты линейного характера (дороги, реки, линии связи, электропередачи), длина которых выражена в данном масштабе. На условных изображениях приводятся различные характеристики объектов; например, на шоссе7 показаны, м: ширина проезжей части— 8 , всей дороги —12; на железной дороге 8, м: +1,8 — высота насыпи, -2,9 — глубина выемки.

Внемасштабные условные знаки

слу­жат для изображения объектов, размеры которых не отображают­ся в данном масштабе карты или плана (мосты, километровые столбы, колодцы, геодезические пункты). Как правило, внемасштабные знаки определяют местоположе­ние объектов, но по ним нельзя судить об их размерах. На знаках приводятся различные характеристики, например: длина 17 и ширина 3 м деревянного моста12, отметка 393,500 пункта геоде­зической сети16. Пояснительные условные знаки представляют со­бой цифровые и буквенные надписи, характеризующие объекты, например: глубину и скорость течения рек, грузоподъемность и ширину мостов, породу леса, среднюю высоту и толщину деревь­ев, ширину шоссейных дорог. Их проставляют на основных пло­щадных, линейных, внемасштабных знаках.

Специальные условные знаки устанав­ливают соответствующие ведомства отраслей народного хозяйства; их применяют для составления специализированных карт и пла­нов этой отрасли, например знаки для маркшейдерских планов нефтегазовых месторождений — нефтепромысловые сооружения и установки, скважины, промысловые трубопроводы.

Чтобы придать карте или плану большую наглядность, для изо­бражения различных элементов используют цвета: для рек, озер, каналов, заболоченных участков — синий; лесов, и садов — зеле­ный; шоссейных дорог — красный; улучшенных грунтовых до­рог — оранжевый.

Все остальное дают черным цветом. На изыскательских планах цветными делают подземные коммуникации (трубопроводы, ка­бели).

План организации рельефа и план земляных масс

Ознакомление с картой (оценка карты), уяснение масштаба, высоты сечения, года съемки и рекогносцировки, года издания, поправки направления, оцифровки координатной сетки

Оценка карты (ознакомление с картой), Выбрав необходимый для рабочей карты масштаб, командир приступает к всесторонней оценке выбранной карты. Оценка карты заключается в изучении каждого листа карты. При этом уточнятся масштаб и год съемки или рекогносцировки, год издания, система координатной сетки и поправка направления. Кроме того, изучаются чисто топографические характеристики листов карты: высота сечения, предельная крутизна оката, заложение и поправка направления.

Изучение выбранного масштаба карты имеет целью выработать у командира определенное чувство масштабности, которое необходимо в практической работе при нанесении обстановки на карту, так как боевая, обстановка, наносимая с помощью условных знаков на карту, должна соответствовать действительному расположении войск на местности. Изучая масштаб карты, командир мысленно откладывает отрезки величиной 0,5, 1, 2 см и т. д. Это помогает быстро и точно наносить на карту положение различных тактических элементов. Сказанное совсем не означает, что при нанесении того или иного тактического знака нужно до миллиметра измерять его величину, такие элементы наносятся на карту внемасштабными условными знаками.

Уяснив год съемки и год издания, командир определяет свое отношение к точности и полноте нанесенной на нее топографической основы. Карта более поздней съемки новейшего издания точнее и вернее представляет местность, на которой предстоит действовать подразделению. Однако часто приходится пользоваться картой относительно старого издания

В этом случае необходимо обращать внимание на данные, свидетельствующие о времени рекогносцировки (изменения) карты. Это означает, что карта в значительной степени дополнена более новыми данными по сравнению с теми, какие имелись в год ее издания. Масштаб и год издания карты необходимо уяснить и для записи на всех документах, разрабатываемых с помощью рабочей карты (донесениях, распоряжениях, приказах)

Масштаб и год издания карты необходимо уяснить и для записи на всех документах, разрабатываемых с помощью рабочей карты (донесениях, распоряжениях, приказах).

Оценка чисто топографических характеристик карты (сетки координат, высот сечения, крутизны скатов, заложения, поправки направления) необходима командиру для правильного движения подразделений по местности, целеуказания, ориентирования, решения огневых задач, определения условий наблюдения, проходимости местности в целях осуществления маневра силами и средствами в бою.

Что такое условные знаки на плане местности

Под планом местности понимают небольшой чертёж местности на бумажном носителе. Правда, выполнен он в определенном масштабе. Такой участок изображен как бы сверху, и, разумеется, нельзя в таком же масштабе уменьшить какие-то значимые объекты: дороги, горы, леса, пруды. Для этого в географии существуют условные знаки. Общепринятые значки помогают ориентироваться по картам туристам и географам.

Как правило, план местности обозначают в цветном варианте. Условные знаки изображают чёрно-белыми значками. Зная такие обозначения, можно свободно ориентироваться на местности. Благодаря этому можно правильно составить туристический маршрут, а судя по карте понимать, как далеко та или иная точка, что есть поблизости.

Это очень удобно, так как зачастую во время туристического похода, нет связи. Турист может ориентироваться только по своей памяти, а если маршрут незнакомый, а местность мало изучена, можно воспользоваться картой.

Знаки почвенно-растительного покрова

Часто при отображении на карте почвенно-растительного покрова применяется сочетание масштабных и внемасштабных условных знаков. Знаки, обозначающие леса, кустарники, сады, болота, луга, характер являются масштабными, а отдельные объекты, например, отдельно стоящие деревья – внемасштабными.

Пример 3

Заболоченный луг отображается на карте сочетание в замкнутом контуре условных знаков луга, кустов и болота.

Контуры участков местности, занятых лесом, кустарником или болотом, наносят пунктирной линией за исключением случаев, когда границей служит забор, дороги или другой линейный местный предмет.

Участки, покрытые лесом, указывают зеленым цветом с нанесение символа, указывающего на тип леса (хвойный, лиственный или смешанный). Бледно-зеленым цветом наносятся на карту участки с порослью леса или питомниками.

Пример 4

На рисунке, расположенном ниже, слева показан хвойный сосновый лес со средней высотой деревьев $25$ метров и шириной $0,3$ м, а также типичным расстоянием между стволами деревьев $6$ м. На рисунке справа – лиственный кленовый лес с высотой деревьев $12$ м и шириной ствола $0,2$ м, расстояние между которыми в среднем $3$ метра.

Болота показывают на карте горизонтальной штриховкой синего цвета. При этом тип штриховки показывает степень проходимости: прерывистая штриховка – проходимые, сплошная – трудно- и непроходимые.

Замечание 5

Проходимыми считаются болота глубиной менее $0,6$ м.

Вертикальная штриховка синего цвета на карте указывает на солончаки. Также как и для болот, сплошная штриховка указывает на непроходимые солончаки, прерывистая – на проходимые.
