Проект №1 – компактный мини-камин
Данный очаг подойдет для отопления комнаты 16—20 м² на даче либо небольшом загородном доме. Другой вариант применения конструкции – в качестве уличного мангала, построенного в садовой беседке. Особенность камина – боковые конвекционные каналы, нагревающие воздух помещения. Размер постройки – 102 х 51 см.
Чтобы выложить мини-камин, понадобятся следующие материалы:
- полнотелый керамический кирпич – 240 шт. (дымоходная труба не учитывается);
- дверца ревизионная 24 х 14 см – 1 шт.;
- колосники чугунные 18 х 14 см;
- задвижка 25 х 14 см;
- лист стальной нержавеющий толщиной 1 мм размером 500 х 1000 мм;
- лист черного либо оцинкованного металла, укладываемый перед топкой, размеры – 70 х 50 см.
Чертеж мини-камина в разрезе. На боковых стенках предусмотрены выходы конвекционных каналов
Показанный на чертеже мини-камин выкладывается в таком порядке:
- Первый ярус – сплошной. На втором закладывается 3 воздушных канала – 2 боковых и один посередине, расположенный под колосниками.
- На III ряду формируется подовая часть и гнездо колосниковой решетки (делается на 5 мм шире изделия). Затем ставится сама решетка.
- С 4-го по 10-й ярусы строится каминная топка. На V ряду закладывается 2 металлических стержня Ø5 мм для монтажа нержавеющего листа.
- В 10-м ряду задний кирпич на четверть выступает в топку, боковые камни выдвигаются наружу на 40 мм. Ширина топливника в этом месте – 49 см.
- Торцы боковых камней 11-го яруса подпиливаются под углом 28° к вертикальной линии. Получатся опорные площадки арочного свода. 2 камня в глубине топки укладываются на ребро.
- Свод строится из 9 камней, подрезанных в виде трапеции с размером оснований 65 и 52 мм, как указано на порядовке. Радиус кружала – 51 см.
- На 12-м ярусе завершается формирование свода, ставятся верхние стальные стержни и устанавливается нержавеющий экран.
- Ярус 13—14 формирует выходные отверстия конвекционных каналов. Здесь устанавливается ревизионная дверца.
- 15-й ряд – строится перекрытие, 16—18 – начало дымохода.
Подробно алгоритм кладки мини-камина расскажет мастер в своем видео:
Газовые камины для отопления: соблюдаем правила безопасности
Одним из самых выгодных видов отопления небольших домов и дач являются газовые баллоны. Они подходят для загородных жилищ, где нет возможности провести нужные коммуникации.
Во избежание несчастных случаев, стоит знать, как правильно их хранить в жилом доме.
Газовые баллоны нельзя:
- Хранить на улице. Их необходимо беречь от осадков и прямых солнечных лучей.
- Эксплуатировать в случае неисправности. Перед запуском каждый баллон обязательно проверяется.
- Хранить в помещении, где температура воздуха выше +45ºC.
- Хранить в непосредственной близи газовых плит (ближе чем 0,5м).
Если же все коммуникации подведены, стоит подумать о газовом камине. Если раньше этот агрегат считался роскошью для большинства населения, сегодня приобрести его под силу каждому дачнику.
Отличается газовый камин от традиционного наличием горелки в нижней части топки. Пламя регулируется. Существуют две разновидности этого обогревателя: с открытой и закрытой топкой. Закрытый вариант более безопасный, так как нет прямого контакта с огнем.
Газовые камины бывают встроенными, настенными и отдельно стоящими
Производители представляют широчайший выбор газовых каминов.
Устройства бывают:
- Встроенными. Когда камин планируется еще на стадии строительства дачи, его можно встроить в нишу стены, тем самым сэкономив пространство в помещении.
- Пристроенными, настенными. Камины устанавливаются внутри комнаты.
- Отдельно стоящими. Установка такой модели предусматривает капитальный ремонт помещения. Придется разобрать напольное покрытие.
Любое газовое оборудование должно устанавливаться только специалистами, имеющими соответствующий допуск к работе. Сама установке будет сопровождаться тратами, но эстетичности и практичность таких каминов этого стоит.
Стальные печи с водяным контуром
ABX BAVARIA
Малогабаритное устройство чешского производства привлекает эргономичностью конструкции, в которой есть место классической топке, защищенной прямым стеклом и чугунной изящной дверцей. В нижней части размещается дровница, по форме стилизованная под старинные аналоги печи. Среди преимуществ устройства относительно небольшой вес 157 кг, компактные размеры, тонкая регулировка первичного воздуха, симпатичная однотонная керамическая облицовка, широкий выбор расцветок.
ABX Helvetia KP
Эта хорошая печь с водяным контуром имеет продуманную конструкцию, в которой топка классической формы полностью герметична. Закрывающее снаружи ее плоское стекло позволяет наслаждаться видом пламени. Боковое открывание чугунной дверки, препятствующей быстрой потере тепла, дает возможность смотреть на открытый огонь
Узорчатая облицовка гарантированно привлечет внимание всех гостей. При этом прибор имеет показатель КПД 80%.
ABX Island 7 Аква
Один из лидеров рейтинга по производительности. Печь выдает КПД 86% при суперкомпактных размерах! Этому способствуют достаточно мощный теплообменник, продуманность конструкции. Стеклянная дверца, через которую легко наблюдать за огнем, оснащена удобной ручкой. Система вторичного дожига позволяет экономно расходовать дрова, время тления достигает 6 часов. Эксплуатация устройства составляет не менее 25 лет.
ABX BRITANIA K
Для поклонников универсальных и при этом высокофункциональных моделей это оптимальный выбор. Агрегат изготовлен из стали и чугуна, которые характеризуются прочностью, термо- и износостойкостью. В нижней части располагается удобная дровница под типичные для печей-каминов размеры топлива. Система длительного горения продлевает процесс до 5-6 часов. Качественная технология самоочистки стекла помогает беспрепятственно любоваться видом живого огня в любое время.
Romotop LUGO 03 W
Еще один участник рейтинга печей с водяным контуром родом из Чехии получил популярность у покупателей за КПД 88%, футуристичную компактную форму корпуса, который не занимает много места в помещении. Под приспособление необходимо прокладывать дымоход сечением 150 мм. Сочетание стали и теплоемкой футеровки обеспечивает хороший нагрев и микроклимат в доме, суммарный объем отапливаемых помещений в котором составляет 291 куб. м. Фирменные технологии экономят расход дров до 2,1 кг/ч.
ABX KARELIE
Облицованная керамикой печь-камин расположена на цоколе. Несмотря на вес 257 кг, прибор не выглядит громоздко. Дверца оснащена термостойким плоским стеклом и ручкой для быстрого открывания. В верхней части есть мини-полка для мелких предметов, а в нижней — дровница под поленья размером до 54 см. В продаже модель есть в нескольких ходовых однотонных цветах.
ABX LAPONIE
Эффектное внешне приспособление изготовлено из специальной стали. Корпус полностью герметичен. Модель имеет опцию внешней подачи воздуха на горение, благодаря чему кислород в помещении не выжигается. А специальная остекленная дверца помогает избежать рассеивания искр, копоти. При номинальной мощности 14,6 кВт КПД составляет 77%.
Тонкости собственноручного проектирования каминов
Если хозяин еще на этапе задумки о сооружении частного дома определился с тем, что его отопление будет происходить посредством очага, очень важно предусмотреть его присутствие и конструктивные особенности в проектной документации. На данном этапе следует учитывать такие моменты:
Над топкой каждого такого отопительного элемента должен находиться отдельный выход для дыма, площадь сечения канала коего равняется 1/10 общей площади топки.
Расстояние от топочного канала до места его стыковки с дымоходом не может быть меньше 5 метров.
Сам дымоходный канал дополнительно оснащается заслонкой, разделяющей топку и дымоход, а также отверстием, через которое можно будет вычищать отложения сажи
Такая шиберная заслонка может быть крепежной или выдвижной.
Поскольку среднестатистический камин, примерно такой, как на фото, весит не менее полутонны, очень важно позаботиться о прочном и добротном основании под всей конструкцией.
Если же существует надобность установить подобный отопительный элемент в уже используемом доме, вполне вероятно, то придется усилить несущие конструкции.

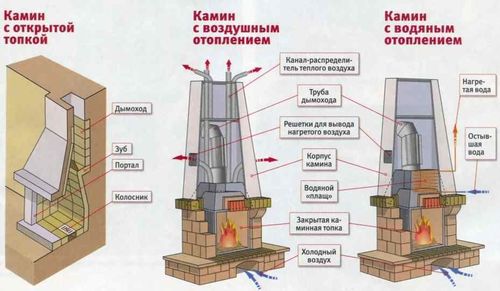

Разновидности
Разнообразие каминов дает возможность устанавливать их даже в квартирах. Но для гармоничного дизайна потребуется изготовить портал, подходящий к оформлению помещения.
Классика
Этот вид используют чаще всего. Основной признак – строгость дизайна, при котором нет необходимости использовать дополнительные украшения.
Классический портал
Кантри
Эта разновидность подходит для конструкций, работающих на дровах, изготавливают их из кирпича или камня.
Стиль кантри требует естественных фактур
Конструкцию делают из стекла или металла.
Портал подойдет для комнаты в стиле хай-тек
Технология кладки корпуса
Нетрудно догадаться, что каждый мастер начинает работы по своей личной схеме, в которой дана пошаговая инструкция. Мы опишем наиболее популярную из них.
- Несколькими слоями кирпича с правильными формами выкладывается постамент. Он имеет полость, которая будет служить зольником, однако основная порция воздуха поступает через зазор между стенками камина и топочным отделом.
- Не проявляйте спешки в работе, так как на данном этапе требуется особая степень аккуратности. Следует после монтажа очередного ряда проверить горизонт. Кантовать кирпичи можно киянкой. Сразу убираются лишние фрагменты раствора.
- Зольник перекрывается четвертым рядом полностью, но как обеспечить опору для кирпичей над пустотой? Ответ заключается в применении уголков, которые накладываются параллельно, эти уголки будут поддерживать кладку. Подпилив болгаркой каждый кирпич, выстраивают основание, на которое мы будем устанавливать изделие. Не забывайте про уровень, проверьте его.
- Перед тем как установить своими руками каминную топку, дайте кладке немного подсохнуть, возможно, придется еще вносить некоторые изменения. У любого чугунного камина должна быть каминная полка, это горизонтальная поверхность, которая носит декоративный характер. Полку можно выпилить из куска керамогранита. Грани ее соприкосновения со стеной заглубляются, обеспечивая дополнительную опору. Теперь все готово для продолжения работы.

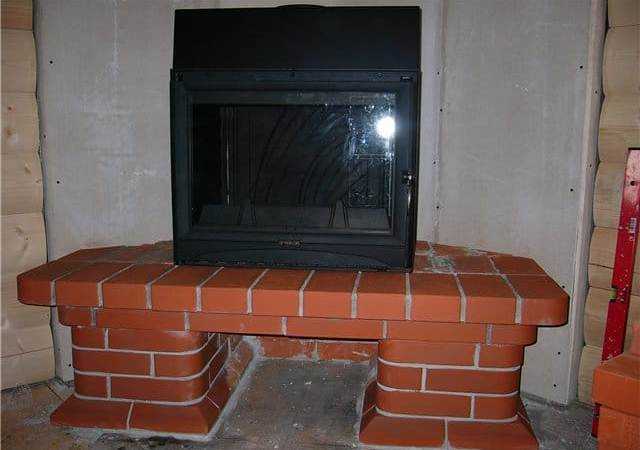

Установка готового очага
- Сама установка чугунной топки ничего сложного не представляет. Площадь соприкосновения корпуса топки и плиты обрабатывают термостойким герметиком или клеем. Топку нельзя придвигать вплотную к стене. Несколько раз измерьте расстояние от задней стенки камеры до стены дома с одной и с другой стороны. Равенство показателей говорит о том, что конструкция получается прямой и симметричной.
- Все стыки, которые образует установленная топка и каминная полка, заделываются гипсовым раствором. Облицовка чугунной топки сводится к тому, что вокруг нее выкладывается обрамление из кирпича. Как и ранее, уровень при кладке соблюдать обязательно. Сверху на кладку пристраивается еще одна аналогичная плита. Рекомендуется под нее нанести побольше клея, так как с его помощью, возможно, придется регулировать нужный уровень. Остатки клея сразу убираются.
- Выкладывая облицовку, можно применить творчество. Если крайние кирпичи с каждым рядом сильнее выдавать вперед, то получится карниз по периметру портала, а некоторые облицовочные кирпичи уже специально для этого подготовлены, их останется просто уложить в последнем ряду.
Как сделать систему воздушного отопления для частного дома своими руками
Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:
- площадь помещения;
- наличие теплопотерь (пол, потолки, стены, окна);
- мощность теплогенератора, который необходим для прогрева пространства;
- скорость подачи теплого воздуха;
- диаметр воздуховодов, их количество, а также крепежи к ним.
Основные используемые материалы:
- воздуховод нужной длины и диаметра;
- теплогенератор;
- решетки декоративные, которые крепятся на концах воздуховода;
- фильтра воздушные;
- вентиляторы;
- крепежные элементы;
- инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).
Установка такой отопительной системы проходит следующие этапы:
- Монтаж теплогенератора в отдельном помещении.
- Прорезают отверстия для воздуховодов в стенах.
- Соединяют все элементы, согласно выбранному проекту.
- Располагают вентилятор под теплогенератором.
- Крепят декоративные элементы.
- Проводят диагностика всех соединений и запускается оборудование.
Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.
От солнца
Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:
- теплоизолирующий корпус;
- абсорбирующий экран черного цвета;
- радиатор;
- стекло или поликарбонат;
- вентиляторы.
Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.
Материалы, необходимые для изготовления солнечной системы своими руками:
- ДСП, фанера или бруски для внешнего корпуса.
- Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
- Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
- Крышка делается из стекла или поликарбоната.
- Для теплоизоляции, корпус обклеивается пенополистиролом.
- Вентиляторы. Можно использовать кулеры от старой техники.
Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.
На основе печи длительного горения
При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.
Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.
Монтируют такую модель следующими этапами:
- устанавливают печь длительного горения;
- проектируют расположение воздуховодов;
- их крепят к печке и монтируют по дому;
- внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
- проводят проверку всех соединений и запускают оборудование.
При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.
На основе булерьяна
Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.
При монтировании этой системы, необходимо:
- спроектировать расположение воздуховодов;
- присоединить их к булерьяну;
- скрепить все элементы между собой, проверить их прочность и запустить систему.
Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно
Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева
При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.
Тонкости установки
Многофункциональная система зарекомендовала себя не только как притягивающий взгляды элемент декора дома, но и полезный предмет в хозяйских нуждах. Камин с закрытой топкой аккумулирует тепло, сохраняет его и по специальным каналам выпускает в помещение. При такой системе отопления КПД камина достигает 80 %. Агрегаты с воздуховодом, согласно исследованиям, гораздо экономнее и эффективнее, что, безусловно, лучше для дома, особенно если в нем несколько комнат.

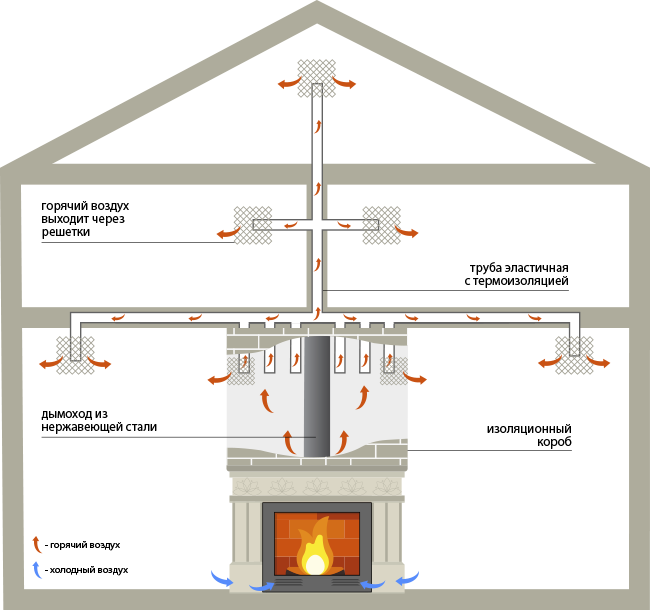

Итак, воздух в таком камине нагревается сразу в нескольких местах – в топке и простенке. Чтобы избежать потери тепла при возведении камина своими руками, необходимо на этапе проекта обратиться к печнику для консультации и исправления погрешностей. Удобнее, конечно, сделать проект камина еще при строительстве дома, так как нужно позаботиться о фундаменте, системе воздуховодов и труб, которые будут соединять несколько комнат, а для этого придется нарушить целостность стен.
Повышенной эффективности можно добиться за счет централизации системы, в этом случае необходимо свести к минимуму сеть каналов и труб. Если длина труб не более 3-х метров, то при правильной установке может не понадобиться принудительная циркуляция. Для устройства воздушных каналов подойдут трубы из алюминия либо стали.
При проекте следует учитывать планировку дома, если он двухэтажный, то возможна установка нескольких вентиляторов. В одноэтажном строении, где трубы планируется провести горизонтально по прямой, возможно установление слабого вентилятора, так как естественная гравитация поможет прогнать воздух.
Основные правила монтажа камина с воздушным отоплением
Вентилятор для камина лучше всего устанавливать в подсобном помещении. Во-первых, это позволит не нарушать эстетику интерьеру, а во-вторых, снизит порог шума, создаваемый работающим прибором.
Чтобы избежать шума при работе камина, выбирайте диаметр трубы с круглым сечением. Для эффективной работы такой системы отопления, в каждой комнате должно находиться вентиляционное отверстие с решеткой. Поэтому проектировка должна происходить на этапе строительства дома, иначе потребуется очень много сил и времени, чтобы обустроить воздушный камин в доме.
Анемостаты или закрытые диффузоры помогают осуществлять прогревание комнаты со всех сторон. Форма диффузора может быть круглой и квадратной, на функциональность работы системы это никак не влияет.
Диффузор
Система отопления с воздушным камином подходит для всего дома, кроме комнат, где предусмотрена отдельная вентиляция: ванная, туалет, кухня. Если опустить этот фактор, то в доме может быть нарушена система циркуляции теплого воздуха.
Конвекционная камера камина изготавливается из гипсокартона, а каркас выполняется из оцинкованного профиля.
Для предотвращения попадания жара в потолок, необходимо предусмотреть отсечку.
Термоотсечка под потолком
Это обеспечивает равномерное давление, вентиляцию в системе и максимальную пожаробезопасность, помогая предотвратить возгорание. Для этого, отопление воздушным камином должно учитывать определенные меры безопасности не только во время эксплуатации, но и на стадии возведения агрегата.
Давайте остановимся на ключевых моментах обустройства:
- Каминная топка должна стоять на прочной подставке, выполненной из кирпича.
- Фундамент под камин должен быть отделен от основного фундамента дома.
- Система должна быть закрыта гипсокартонными листами.
- Воздуховоды должны быть разведены по всему дому.
- Узел воздуховодов необходимо расположить в техническом помещении.
Давайте рассмотрим основные достоинства кожуха для воздушного камина:
- Повышение КПД. Если сравнивать с обычным камином, который дает КПД 30-40 %, то воздушное отопление повышает производительность до 80-85% в зависимости от системы обустройства каналов и труб.
Снижается расход топлива на 20 %. Даже после полного затухания твердого топлива, теплый воздух продолжает перемещаться по помещению.
- Использование горячего дыма. Если в стандартной системе отопления дома камином, дымоотводящая труба используется только в качестве отвода продуктов сгорания, то здесь металлический кожух осуществляет дополнительный нагрев помещения, отдавая теплый воздух в помещение.
- Максимальная температура газа при сгорании составляет 170С. Согласитесь, что это весьма не рационально не использовать этот ресурс? Специальный воздуховод, которым оснащают воздушный камин, обеспечивает циркуляцию горячего воздуха по дому.
Видео. Отопление дома с помощью воздушного камина
Перечисленные преимущества подобной системы отопления очень красноречиво говорят о необходимости реализации данного проекта.
Утепление стен
Утепление может быть, как внутренним, так и наружным. Итак, мы разберем два вида утепление, и сделаем вывод, какой является наиболее удобным и наиболее затратным.
Внешнее утепление – дачный дом:
- Стена должна быть очищена от пыли и грязи с помощью моющих средств и строительных пылесосов.
- Крепление гидроизоляционных материалов.
- Монтаж каркаса для системы утепления.
- Укладка теплоизоляционного каркаса.
- На теплоизоляционный каркас кладется ветрозащита.
- Завершающая работа: монтаж обшивки.
Важно! Вентилируемая прослойка снаружи должна быть не менее 15 см, чтобы надежно утеплять дом. Внутренняя теплоизоляция, как мы уже сказали, используется только тогда, когда нет возможности работать на внешней стороне фасада: дождь, морозы, жара, резкие перепады температур. Кроме того, внутренняя теплоизоляция подразумевает, что не будут затронуты кровельные перекрытия
Кроме того, внутренняя теплоизоляция подразумевает, что не будут затронуты кровельные перекрытия
Внутренняя теплоизоляция, как мы уже сказали, используется только тогда, когда нет возможности работать на внешней стороне фасада: дождь, морозы, жара, резкие перепады температур. Кроме того, внутренняя теплоизоляция подразумевает, что не будут затронуты кровельные перекрытия.
Внутреннее утепление дачного домика своими руками:
- Очищение поверхности стен от пыли, грязи и декоративных элементов.
- Установка гидроизоляционной системы.
- Монтаж каркаса утеплителя.
- Установка пароизоляционной системы.
- Итог: отделка стен помещения и закрепление каркаса.
Внутреннее утепление дома – это более сложный процесс
Обратите внимание на фольгированный теплоизолятор. Самый лучший материал – это тот, где фольгирование является двусторонним. Благодаря этому теплообмен между холодной стеной и облицовкой снизится
Это приведет к тому, что конденсат совсем не будет образовываться
Благодаря этому теплообмен между холодной стеной и облицовкой снизится. Это приведет к тому, что конденсат совсем не будет образовываться.
Вне зависимости от того, сколько у вас средств, для утепления часто рекомендуют использовать минерализованную вату. Этот материал абсолютно не склонен к гниению, отсыреванию, а также он очень плохо горит. Он позволит поддерживать здоровый микроклимат внутри дома, так как обладает отличной паропроницаемостью.
Но, у минеральной ваты есть один недостаток – она гидрофобна. С этой проблемой производители борются еще на стадии производства. В состав добавляют гидроустойчивые составы, которые способны отталкивать воду от минеральных нитей и утеплять дом.
С этим утеплителем очень просто работать, поэтому вам не потребует особенной подготовки. Чтобы перестраховаться, вы можете заручиться поддержкой одного мастера.
Важно! Помните, что работать с утеплителями можно только в СИЗ. Если частички минерализованного состава попадут на кожу, это может привести к раздражению и травматизации. Если частички минерализованного состава попадут на кожу, это может привести к раздражению и травматизации
Если частички минерализованного состава попадут на кожу, это может привести к раздражению и травматизации.
Проблема утепления может усугубиться, если дом построен из кирпича. Кирпич быстро остывает, и очень долго прогревается. Чтобы в доме стало тепло, потребуется два полноценных дня. На этот случай, рекомендуем позаботиться не только об утеплении, но и об источнике автономного питания в доме.
Если дом строился на основе пенобетона, который в последние годы стал крайне популярным, то дом прогреется меньше чем за одни сутки.
Материал
На самом деле совершенно не важно, какой материал для облицовки вы выберете. Это может быть как обыкновенный кирпич, гипсокартон или даже установка газобетонными блоками или керамогранитом. К слову, облицовка необходима не только для создания красивого вида, так и для того, чтобы процессы в печи проходили более эффективно
Дело в том, что при наличии того же гипсокартона гораздо меньше тепла будет бесполезно рассеиваться в пространстве. При этом стоимость его довольно невысокая
К слову, облицовка необходима не только для создания красивого вида, так и для того, чтобы процессы в печи проходили более эффективно. Дело в том, что при наличии того же гипсокартона гораздо меньше тепла будет бесполезно рассеиваться в пространстве. При этом стоимость его довольно невысокая.
Приобрести кирпичи также могут позволить себе практически все. У тех людей, которые имеют частные участки, они часто остаются после строительства.
Принцип работы печей-каминов

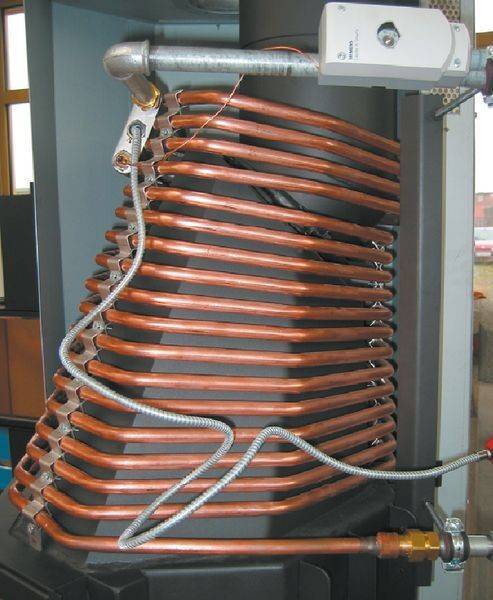

Печки-камины с водяным контуром используются для обогрева частных домов. Главная их особенность заключается в простоте применения и высоком уровне безопасности, несмотря на использование дровяного топлива. При этом данные устройства могут быть весьма привлекательными с эстетической точки зрения, как в оригинальном металлическом корпусе, так и в отделке из кирпича или камня.
Этот агрегат представляет собой чугунную или стальную камеру с толстыми стенками:
- 4 мм – открытая модель;
- 6 мм – закрытый вариант.
В конструкции также имеется теплообменник, внутри которого и движется теплоноситель. Трубы, ведущие от теплообменника воду, доставляют ее к батареям. Между стенками камина предусмотрены воздушные каналы, которые поддерживают процесс горения, обеспечивая доступ кислорода внутрь топки естественным или ручным способом.
Попадая внутрь, воздух нагревается, проходит через воздушные каналы и обогревает комнату, в которой стоит камин. А горячая вода, подогретая в теплообменнике, циркулирует по трубам в батареи и обогревает весь дом. Часть горячей воды используется системой для активного функционирования.
Агрегат можно облицевать разнообразными материалами, создав своими руками привлекательный внешний вид устройства. С наружной стороны стандартный покупной камин покрыт огнеупорной краской, а внутри – жаропрочной плиткой. Часто конструкция предусматривает наличие варочной поверхности, которая позволяет осуществлять приготовление пищи.
Устройство каминов с водяным контуром
Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).
Печи-камины
Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.
Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.
Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.
Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.
Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.
Камины
Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.
Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.
- Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
- Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.
Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.
В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

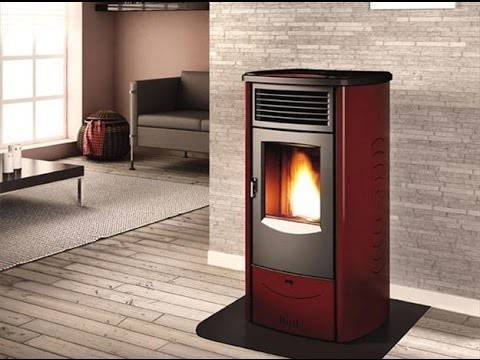

Пеллетные камины
Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.
Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах
Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками
Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.
Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.
Камин своими руками
Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.
Описание, как самостоятельно возвести кирпичный камин, есть в статье «Камин своими руками: заметки у портала». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.
Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.
Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.
